Подключение катушки зажигания рено симбол

Поменял сегодня катушку на новую Valeo 245105.
Когда снял старую(оригинал). увидел что она идентична(по форме и ряду надписей) новой и имеет надписи Valeo 2 526 151 A и Renault 77 00 274 008.
Поискав в интернетах Valeo 2 526 151 A, нашел записи: RENAULT 77 00 274 008 SAGEM 2 526 151 A
Помню, что первая катушка была SAGEM.
Valeo и SAGEM один завод что-ли делает, для RENAULT
Старая прошла 30тыс., совсем немного.
На всех четырех углах трещины.

Официалы смазывают наконечники высоковольтных проводов какой-то смазкой.
В автозапчастях(100руб), смазка по виду один в один.
В инструкции написано: защищает от влаги, соли, грязи и коррозии, предотвращает утечки тока. Смазка для резины, пластика, керамики. Защищает колпачки свечей зажигания от высыхания и растрескивания.
Описание Permatex® Dielectric Tune-Up Grease.

Седан Рено Симбол получили в 1999 году путем присоединения багажника к хэтчбеку Clio II. Внешность из-за неуклюжей интеграции бездонного кофра оказалась несколько грубой и скучной. Этот автомобиль определенно не для эстетов. На Российский рынок седан попал после первого рестайлинга - в 2002 году.

Помимо Symbol, на различных рынках его называли - Clio Classic, Clio Symbol, Thalia и даже Nissan Platina. Модель производилась в Турции. Часть машин собиралась на московском «Автофрамос».

В 2006 году седан пережил второй рестайлинг. С новыми бамперами, решеткой радиатора и задними фонарями Рено стал выглядеть лучше. Самые значительные изменения заметны в интерьере, где обновили дверные панели, переднюю панель и щиток приборов.

Symbol имел три уровня оснащения: Autentique, Expression и Expression+. Базовая версия предлагала подушку безопасности водителя и гидроусилитель руля. Кондиционер предусмотрен в остальных комплектациях. Подушка безопасности переднего пассажира и ABS были доступны только за доплату.

Двигатели

Рено Символ комплектовался двумя бензиновыми двигателями одинакового объема 1,4 литра - 8-клапанным отдачей 75 л.с. (K7J) и 16-клапанным мощностью 98 л.с. (K4J). Европейцам, кроме того, были доступны бензиновый 1.2 (75 л.с.) и дизельный 1.5 dCi (65 л.с., 68 л.с. и 82 л.с.).

Бензиновые 1.4 уверенно переносят тяготы эксплуатации. Лишь в запущенных случаях дело доходит до капитального ремонта. Иногда доводится менять пробитую прокладку ГБЦ (1000-1500 рублей). Наиболее распространенными неисправностями являются утечки масла, неисправности катушек зажигания, термостата (200-600 рублей) и стартера.

Оригинальные катушки зажигания Sagem 16-клапанного мотора имеют короткий срок службы (1200 рублей за аналог). На 8-клапанных используется модуль зажигания с четырьмя выводами на свечи. Иногда его тоже приходится менять (2200 рублей за оригинал).

Спустя 8-12 лет сгнивает и прогорает выхлоп, требуя замены глушителя (3000 рублей) или гибкого соединителя (гофры).

В дальнейшем приходят в негодность опоры двигателя (500-3500 рублей).

Привод ГРМ – ременный (2-4 тысячи рублей за комплект). Его необходимо обновлять каждые 60 000 км. Обрыв ремня приводит к встрече клапанов с поршнями. Вместе с ремнем на вторую замену следует заменить и помпу (от 1000 рублей).

16-клапанная версия имеет гидрокомпенсаторы зазора клапанов. В 8-клапанном двигателе регулировка клапанов механическая – с помощью регулировочных болтов. Процедура необходима при появлении шума, что обычно встречается при больших пробегах. Стоимость операции невысокая - порядка 1500-3000 рублей.

Трансмиссия

Изначально двигатели Symbol сочетались с 5-ступенчатой механической коробкой передач. Коробка выносливая.

Левый пыльник внутреннего ШРУС МКПП одновременно является и сальником. От старости он трескается и начинает пропускать масло. После 200 000 км нередко подтекает сальник штока выбора передач (200 рублей).

Сцепление способно проехать 150-200 тыс. км (3-5 тыс. рублей за комплект).

Автоматическая коробка передач DP0 появилась в конце 2004 года и шла в паре только с 98-сильным мотором. При регулярном обновлении масла (каждые 40-60 тыс. км) серьезные проблемы с ней встречаются редко. Обычно замечания в работе устраняются обновлением двух клапанов регулировки давления (14 200 рублей за все с новым маслом). Если все же понадобится ремонт автомата, то придется раскошелиться примерно на 60 000 рублей.

ШРУСы могут износиться по прошествии 200-250 тыс. км (4-7 тыс. рублей за привод в сборе). Обычно это происходит, если вовремя не заменить потрескавшийся пыльник.

Ходовая

На передней оси установлены стойки макферсон, а сзади – торсионная балка. При настройке подвески инженеры ориентировались на комфорт в ущерб управляемости. Symbol буквально плывет по убитым дорогам, расплачиваясь курсовой устойчивостью.

Сайлентблоки (200 рублей) и шаровые опоры (400-800 рублей) передних рычагов ходят свыше 70-120 тыс. км. Рычаг в сборе доступен за 2200 рублей. Спустя время требуют замены и амортизаторы (2-4 тыс. рублей).

Задняя балка практически вечная. Время от времени обновлять приходится лишь сайлентблоки (400 рублей).

Пружины прослужат свыше 200-300 тыс. км (1-2 тыс. рублей).

Ресурс передних ступичных подшипников (500-1000 рублей) позволяет рассчитывать минимум на 40-70 тыс. км. Задние подшипники обычно более выносливые и ходят свыше 150 000 км.

После 200-250 тыс. км может потечь рулевая рейка (17-20 тыс. рублей) либо сальник насоса ГУР (500 рублей). Внимания могут потребовать и крестовины рулевого вала (400-500 рублей).

Через некоторое время обнаруживается подтекание жидкости из тормозных цилиндров задних барабанов (500-2000 рублей), а чуть реже и из распределителя тормозных усилий (6-12 тыс. рублей).

С возрастом изнашиваются направляющие передних суппортов, из-за чего суппорта начинают греметь при проезде неровностей.

Другие проблемы и неисправности

Кузов Рено Символ достаточно хорошо защищен от коррозии. Впрочем, на возрастных экземплярах очаги ржавчины можно обнаружить на задних колесных арках, крышке багажника и внизу внутренней стороны дверей (в районе сливных отверстий). А вот передним крыльям коррозия не страшна. Они выполнены из пластика.

В Рено встречается ряд мелких, но досадных сбоев электрики. Стандартом является короткое замыкание или отсутствие контакта в ослабленных или окисленных соединениях.

Работа центрального замка зависит от «настроения» автомобиля. Типичным оказывается неработающий замок багажника – повреждается кабель в гофре. Встречаются проблемы и с дверными замками – отгнивает тяга или фиксатор тяги.

Пластик салона жесткий, склонный к царапинам, а при проезде неровностей он иногда скрипит.

Работа вентилятора отопителя (печки) только на максимальной 4-скорости означает необходимость замены термопредохранителя (резистора). Иногда из строя выходит и сам моторчик (4500 рублей).

Радиатор отопителя может потечь или потерять эффективность спустя 250-300 тыс. км (2-4 тыс. рублей).

Немного спустя изнашиваются шестеренки механизма блока заслонки рециркуляции воздуха (около 5000 рублей за оригинал).

Вскоре пропадает и зарядка. Обычно удается обойтись заменой регулятора напряжения (1000-2500 рублей). Реже генератор приходится ремонтировать (3500 рублей) или менять (12 000 рублей за оригинал). Периодически изнашивается и обгонная муфта (2100 рублей).

К счастью, ассортимент запчастей очень широк. Благодаря чему затраты на проведение любого ремонта не обременительны для семейного бюджета.

Стоит ли покупать?

Renault Symbol, прежде всего, практичный автомобиль. Приличное внутреннее пространство подкреплено большим багажным отделением. И все это уместилось в компактные размеры. Неисправности обычно мелкие и дешевые в устранении. Да, Символ не вызывает ярких эмоций, но он идеален для тех, кто ищет недорогой, надежный и дешевый в содержании автомобиль.

Признаки нарушений в работе катушек зажигания:

• мотор не запускается, часто глохнет
• случаются пропуски зажигания
• начинает «троить», проблема усиливается
• нестабильно работает при холодном пуске и во время осадков

Перечисленные признаки могут сообщать владельцу и о других проблемах в системе зажигания, например, со свечами. Но проверить катушки будет точно не лишним. Тем более что сделать это несложно.

Вам понадобятся:

• гаечные ключи, съемник для свечей зажигания
• плоскогубцы с изолированными ручками
• исправная свеча зажигания
• мультимер для измерения сопротивления
• перчатки и очки для защиты от электрического тока
• мануал по системе зажигания вашего «Рено», включая характеристики катушек зажигания

Способ первый: тест «на искру»

Важно: соблюдайте технику безопасности, не прикасайтесь к деталям под напряжением.

1. Заглушите мотор, дайте ему остыть. Достаньте ключ из зажигания. Натяните на руки перчатки и защитите глаза очками.
2. Откройте капот, отыщите катушки.

1. Визуально оцените целостность изоляции высоковольтной проводки. Если с ней все в порядке, снимите наконечник со свечи первого цилиндра и подсоедините к подготовленной заранее исправной свече зажигания.
2. Поверните ключ в зажигании, запустив стартером все электросистемы «Рено».

• если катушка исправна, между электродами свечи проскочит ярко-голубая искра;
• если искра слабая и оранжевого цвета, это означает, что напряжение на свечу подается, но оно недостаточное. Вероятны проблемы с проводкой, плохой контакт, повреждение катушки;
• если искры нет вообще, катушка неисправна.

1. Повторите тест с искрой для всех индивидуальных катушек.

Важно: если у вас в наличии нет приготовленной исправной свечи, можно провести тест с искрой, выкрутив любую свечу зажигания из головки блока цилиндров.

Используйте специальную насадку на ключ, следите за тем, чтобы пыль и мусор не попали в отверстие свечи в ГБЦ. Затем, держа свечу плоскогубцами с изолированными ручками, прикоснитесь резьбовым участком к голому металлу (мотору, например). И выполните пункт 4-5.

Способ второй: проверка сопротивления

Этот способ более точный и помогает определить, точно ли проблема с зажиганием заключается в катушке.

• Для теста понадобится мультимер, измеряющий сопротивление.
• Катушку лучше снять с автомобиля.
• Перед тем, как приступать к тесту, узнайте, как устроены катушки зажигания на вашем «Рено» (где находятся выводы первичной и вторичной катушек) и какие у них технические характеристики.

Как правило, катушки для легковых автомобилей имеют сопротивление 0,7-1,7 Ом для первичной и 7500-10500 Ом для вторичной обмотки.

1. Посмотрите руководство к вашему «Рено», чтобы понять, как снять катушки: отсоединить проводку, открутить катушку от ее крепления гаечным ключом.
2. Измерьте сопротивление первичной обмотки.

Для этого коснитесь щупами мультимера выводов первичной обмотки. Обычно это два контакта по бокам катушки. Сравните полученное значение со значением сопротивления, которое указал производитель (понадобится справочная литература по вашей модели «Рено»).

1. Измерьте сопротивление вторичной обмотки.

О том, как проверить АКП Рено при покупке, мы писали здесь.

При появлении таких неисправностей в работе двигателя автомобиля Рено Логан 1,4 как: двигатель «троит», двигатель «двоит» (работают только две свечи), дергается в движении, «провал» при нажатии на педаль «газа», пропал холостой ход, затрудненный запуск, большой расход топлива имеет смысл провести проверку модуля зажигания (катушки зажигания).

— Омметр, мультиметр, тестер или иной прибор для измерения сопротивления

— Комплект заведомо исправных свечей зажигания

Подготовительные работы

— Снимаем модуль зажигания с двигателя автомобиля

Отсоединяем от модуля наконечники высоковольтных проводов и разъем жгута проводов. Ключом TORX 30 отворачиваем три винта крепления модуля зажигания к клапанной крышке двигателя и снимаем его. Подробнее: «Особенности снятия и установки модуля зажигания автомобилей Рено Логан 1,4».

— Очищаем от загрязнения

Протираем сухой и чистой ветошью.

Порядок проверки модуля (катушки) зажигания автомобиля Рено Логан 1,4

Проверяем первичные обмотки катушек зажигания на «обрыв»

Подключаем измерительный прибор в режиме омметра к выводам «С» и «А» соединительной колодки модуля зажигания (одна первичная обмотка). Обозначения выводов имеются на штекере колодки. Потом к выводам «С» и «В» (вторая первичная обмотка). При исправных обмотках прибор покажет некоторое сопротивление. При «обрыве» сопротивление будет стремиться к нулю.

Проверяем вторичные обмотки катушек зажигания на «обрыв»

Измерительным прибором в режиме омметра измеряем сопротивление между выводами «1» и «4» модуля зажигания (см. фото выше). Аналогично замеряем сопротивление между выводами «2» и «3» модуля зажигания. И в первом и во втором случае сопротивление должно быть одинаковым и находиться в пределах 7 кОм. Если оно различно или сопротивление стремится к бесконечности («обрыв»), то модуль зажигания подлежит замене.

Проверяем наличие трещин и отслоений на корпусе модуля зажигания

Даже в случае исправности первичной и вторичной обмоток, модуль может работать с перебоями из-за утечки тока через трещины в корпусе (особенно в сырую погоду). Трещины следует зачистить и залить эпоксидной смолой.

Проверяем обмотки катушек зажигания на «пробой» (короткое замыкание)

• Сбрасываем давление в системе питания: поднимаем подушку заднего сиденья, снимаем соединительную колодку жгута проводов с топливного модуля, пускаем двигатель и даем ему поработать пока не заглохнет, после чего прокручиваем его стартером 2-3 секунды. Колодку обратно не подсоединяем.
• Снимаем наконечники высоковольтных проводов со свечей зажигания и присоединяем к ним запасной комплект заведомо исправных свечей зажигания.
• Связываем свечи проволокой за резьбовую часть и закрепляем на «массу» (например, за двигатель).
• Устанавливаем модуль зажигания на двигатель и присоединяем к нему колодку жгута проводов.
• Помощник прокручивает двигатель стартером, на свечах должно наблюдаться попарное (1-4, 3-2) возникновение искры, что свидетельствует об исправности модуля зажигания и отсутствия «пробоя» в его обмотках.

После проверки модуля зажигания устанавливаем на него высоковольтные провода согласно имеющейся на проушинах его крепления нумерации и отсчета цилиндров от коробки передач.

Примечания и дополнения

— Неисправности: двигатель «троит», двигатель «двоит» (работают только две свечи), дергается в движении, «провал» при нажатии на педаль «газа» и пр. могут возникнуть не только по вине вышедшего из строя модуля зажигания. Аналогичные симптомы появляются при отказе других элементов системы зажигания автомобиля Рено Логан 1,4: «пробиты» высоковольтные провода, неисправны свечи зажигания, при возникновении неисправности в топливной системе (форсунки, бензонасос), системе управления двигателем (ЭСУД). Поэтому, если установлено, что модуль зажигания исправен, следует проверить остальные элементы системы зажигания, элементы топливной системы и регулятор холостого хода с датчиком положения дроссельной заслонки.

Еще статьи по системе зажигания двигателя автомобиля Рено Логан 1,4

Система зажигания обеспечивает надежное поджигание смеси в цилиндрах двигателя на всех режимах работы. Угол опережения зажигания выбирается блоком управления впрыска по сигналам датчиков системы управления составом смеси.

В применяемой системе зажигания момент зажигания определяется ЭБУ по совокупности параметров работы двигателя.

Самостоятельно изменить момент зажигания невозможно, с помощью диагностического рено симбол катушка зажигания можно лишь определить правильность его установки. Меры предосторожности при работе с системой зажигания Напряжение, вырабатываемое описываемой электронной системой, значительно выше, чем напряжение обычных систем зажигания. Убедитесь перед началом работ, что зажигание выключено. Выключайте зажигание перед подсоединением любой измерительной аппаратуры, в том числе стробоскопа.

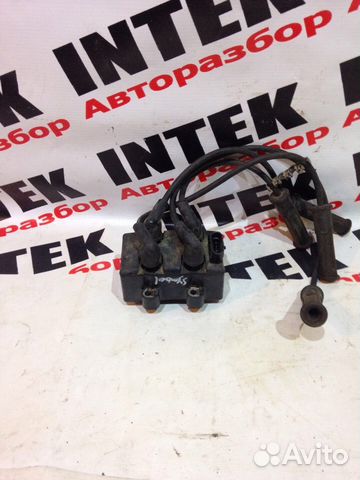

Катушка зажигания для Renault Symbol I LB0/1/2 Седан 1.4 75 л.с. id16553

Не проводите рено симбол катушка зажигания, снимая высоковольтные провода на работающем двигателе. Рекомендуется при возникновении сбоев при работе двигателя обращаться на станцию Renault, где вам определят неисправность с меньшими потерями времени и средств. Автовладелец может самостоятельно проверить надежность соединения проводов, отсутствие на них окисления, чистоту воздушного и топливного фильтров, состояние электродов свечей зажигания.

Есть ли вообще искра зажигания, выясняется путем простой проверки напряжения.

При отказе зажигания проверьте эти предохранители глава Электротехническое оборудование. Внимательный визуальный контроль часто обнаруживает наиболее распространенные источники неисправностей провода, разъемы, пробои напряжения.

Лишь после этого поочередно проверьте катушку и зажигания, датчик Холла, или датчик числа оборотов двигателя, или датчик момента зажигания.

Если все это было безуспешным, пусть в мастерской опросят компьютер. Выключите зажигание, вынув разъем на оконечных каскадах. Есть ли напряжение зажигания?

Двигатель мощностью 74 кВт: Снова подсоедините к свече провод высокого напряжения и положите ее на блок двигателя таким образом, чтобы у нее был надежный контакт с блоком.

Еще лучше, для обеспечения проводимости рено симбол катушка зажигания вспомогательным пусковым проводом нарезную часть свечи с двигателем.

Катушка зажигания RENAULT SYMBOL

Поехал в магазин показал по фото что надо мне принесли модуль, разъём и бронепровода. Позвонил электрику и предложил поэкспериментировать, на что он и согласился.

Дело заняло 5 минут, в рено симбол катушка зажигания было 4 провода 2-коричневых, 1-серый, 1- похож на оранжевый. У разъёма который для модуля было три провода, два коричневых от косы скрутили и соединили рено симбол катушка зажигания средним проводом разъёма, а другие два подключили по краям, там бояться не надо, подсоединяем провода и заводим, если завелась то все супер, а если нет меняем крайние провода местами и радуемся!

Общие сведения Работа системы зажигания Меры предосторожности при работе с системой зажигания Снятие и установка катушек зажигания Снятие и установка датчика детонации .

Общие сведения

Система зажигания со статическим распределением высоковольтного напряжения по свечам. Система впрыска топлива и система зажигания работают совместно, управляются одним ЭБУ и образуют комплексную систему управления двигателем. Рассматриваемая система зажигания позволяет упразднить все подвижные элем.

Работа системы зажигания

Датчик положения коленчатого вала вырабатывает сигналы о положении и скорости вращения коленчатого вала. Электронный блок управления, общий с системой впрыска топлива, обрабатывает эти сигналы и дает команду катушкам зажигания, установленным на каждой свече зажигания, на подачу искры по принципу дв.

Меры предосторожности при работе с системой зажигания

Напряжение, вырабатываемое описываемой электронной системой, значительно выше, чем напряжение обычных систем зажигания. Убедитесь перед началом работ, что зажигание выключено. Выключайте зажигание перед подсоединением любой измерительной аппаратуры, в том числе стробоскопа. Не заземляйте на «.

Снятие и установка катушек зажигания

Рис. 3.121 . Катушка зажигания Катушка зажигания изображена на рис. 3.121. Рис. 3.122 . Снятие катушки зажигания: 1 – контактный разъем; 2 – болт крепления катушки Для снятия катушки отсоедините провод от отрицательной клеммы аккумуляторной батареи. Отсоедините от.

Снятие и установка датчика детонации

Рис. 3.104 . Снятие топливораспределительной рампы: 1 – штуцер топливоподающего трубопровода; 2 – контактные разъемы форсунок; 3 – контактный разъем датчика детонации; 4 – болты крепления рампы Расположение датчика показано на рис. 3.104. Для снятия отсоедините от датчика контактн.
