Причин, по которым вам надо заменить подсветку торпеды на Hyundai Accent множество, мы их не будем разбирать, лишь постараемся более детально показать процесс с фотографиями и описанием. Также на нескольких примерах, вы увидите как заменить подсветку на нескольких кнопках.
Во первых снимается щиток приборов, это сделать не сложно, если не знаете как: в интернете можно найти кучу инструкций и советов.
Чуть ниже на фото, с обратной стороны самой приборки мы пометили красным - патроны, в которых вкручены лампы. Снимается не трудно: против часовой стрелки и патрон у вас в руках. Кто снимал противотуманные фары ваз - знает как это сделать.
Далее вставляем в патрон лампы нужного цвета и радуемся. Советуем брать что то по дороже и лучше, главное не брать явный Китай, который поломается через 10 часов работы, лучше уж доплатить по 5 руб за лампу и взять хорошие.

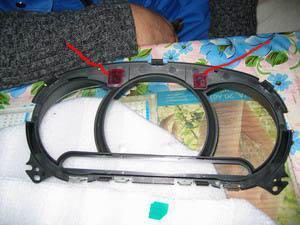

Что касается указателя поворотников:
Там встроена лампа обычная, а вот цвет уже идет от фильтра. По этой причине, аккуратно ножом снимаем цветную бумажку и ищем чем ее заменить. Мы нашли непонятный кусок красного материала, который приклеиваем взамен старого - зеленого.
История популярного малолитражного автомобиля В-класса насчитывает 5 поколений. Южнокорейская компания начала выпускать Hyundai Accent ещё в 1994 году. Автомобиль с передним приводом был призван заменить морально устаревшую модель Excel.
Первое поколение выпускалось с 1994 по 1999 годы, второе – с 1999 по 2005 годы, третье – с 2005 по 2010 годы, четвёртое – с 2010 по 2017, а пятое производится до сих пор. В России Акцент известен под именем Solaris, он поступил в продажу в марте 2018 года. Кардинально изменённый интерьер и экстерьер сразу привлёк внимание покупателей.
Стоит отметить, что Hyundai Accent считается одной из безопасных машин. В 2012 году машина получила 4 из 5 звёзд по всем параметрам крэш-тестов Национального управления безопасностью движения США (NHTSA). Машину пятого поколения отличают наличие функции предупреждения столкновений, инсталлированной информационно-развлекательной системы на базе Android, полностью переработанного торпедо, а также обновлённого приборного щитка.
Модель Хендай Акцент Тагаз появилась почти 18 лет назад. В России он производился с 2001 по 2012 годы в Таганроге. Сегодня купить машину можно только на вторичном рынке.
О том, что представляет собой панель приборов Акцента и какая информация помогает водителю в управлении – в статье ниже.
Значки и обозначения
Отличительной особенностью щитка приборов Hyundai Accent являются шкалы большого диаметра. За счёт этого облегчается восприятие показаний. Сигнальные индикаторы располагаются в нижней части панели в один ряд.
На панели расположены:
2 — лампы поворотников;
4 – счётчик суточного пробега;
6 – индикатор количества топлива в баке;
7 – указатель температуры охлаждающей жидкости.
Контрольные лампочки на панели, расположенные в нижней части, отражают общее состояние двигателя и других систем автомобиля:
9 – включен дальний свет фар;
10 – индикатор системы подушек безопасности Air Bag;
12 — неисправна антиблокировочная система (при постоянной индикации);
14 – низкий уровень топлива в баке, запас хода 80-100 км;
15 – низкое давление масла в двигателе, неисправность масляной системы;
16 – не пристёгнут ремень безопасности;
17 – нет заряда аккумуляторной батареи, неисправность генератора
18 — включен стояночный тормоз/ низкий уровень тормозной жидкости;
19 – индикатор штатного иммобилайзера;
20 – не закрыта одна из дверей/ неисправность концевого выключателя.
Над контрольными лампочками располагается кнопка сброса линейного пробега -8.
Подсветка панели зелёного цвета, нерегулируемая. Мягкий свет не раздражает глаза при движении в тёмное время суток.
Как снять и заменить панель приборов
Выполнить замену можно самостоятельно. Для этого не требуется специальных навыков. Для замены необходимо:
- выключить зажигание;
- снять клеммы с аккумуляторной батареи;
- выкрутить винты облицовочной панели и снять её;
- открутить болты крепления приборного щитка;
- вытянуть щиток и отсоединить три разъёма.
Установка другой панели выполняется в обратном порядке.
Основные неисправности
- перегорел предохранитель в электрической схеме;
- неисправна основная плата;
- неустойчивый контакт в электрических разъёмах.
Монтажный блок с предохранителями расположен в салоне автомобиля. За подачу питания на панель приборов отвечает плавкий предохранитель F3 красного цвета номиналом 10 А. Его нужно проверить в первую очередь. Если под рукой нет запасного предохранителя, можно использовать для проверки, к примеру, предохранитель F1 указателя поворотов такого же номинала.
При неисправности платы питания можно выполнить её замену или поменять щиток в сборе. Его стоимость на вторичном рынке не высока и составляет 3000-5000 рублей.
Распиновка
Панель приборов Hyundai Accent имеет 3 разъёма. Назначение проводов каждого разъёма приведено в таблице ниже:
Hyundai Accent, субкомпактный автомобиль, продаётся с 1995 года и по настоящее время в 4 поколениях и поставляется по всему миру. Так же известен под названием Hyundai Verna. В нашем материале вы найдёте описание предохранителей и реле Хендай Акцент, со схемами блоков, местами их расположения и фотографиями, которые выпускались в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году (хендай акцент тагаз). Покажем предохранитель отвечающий за прикуриватель и нахождение дополнительных электронных блоков управления.
p, blockquote 1,0,0,0,0 -->
p, blockquote 2,0,0,0,0 -->
Актуальное назначение элементов в блоках может отличатся от представленного. Сверяйте со своими схемами на обратной стороне защитной крышки.
Блоки в салоне
Схема расположения
p, blockquote 4,0,0,0,0 -->
p, blockquote 5,0,0,0,0 -->
Описание
- Блок предохранителей
- Блок реле
- Модуль ETACS или реле обогрева заднего стекла
- Реле заднего стеклоочистителя (хэтчбек)
- Таймер ремня безопасности (без ETACS)
- Реле стеклоочистителя (без ETACS)
- Модуль открытой двери (Chime Bell)
Блок предохранителей
Находится на левой стойке под панелью приборов, за защитной крышкой.
p, blockquote 7,0,0,0,0 -->
p, blockquote 8,0,0,0,0 -->
Схема
p, blockquote 9,0,0,0,0 -->
p, blockquote 10,0,0,0,0 -->
Назначение
p, blockquote 11,0,0,0,0 -->
| 1 | 10А Указатели поворота, выключатель заднего хода, переключатель диапазонов коробки передач, селектор АКПП |
| 2 | 10А Комбинация приборов, ETACM (модуль системы временной задержки и управления охранной сигнализацией), резистор предварительного возбуждения, предупреждающий таймер ремня безопасности |
| 3 | 10А Комбинация приборов |
| 4 | 15А Подушки безопасности |
| 5 | 10А ECM, PCM, селектор АКПП, переключатель диапазона коробки передач, датчик массового расхода воздуха, датчик скорости, лампа топливного фильтра |
| 6 | 10А Центральный замок |
| 7 | 10А Аварийная сигнализация, ETACM (модуль системы временной задержки и управления охранной сигнализацией) |
| 8 | 10А Стоп-сигнал, селектор АКПП, соленоид блокировки АКПП |
| 9 | 20А Обогрев заднего стекла |
| 10 | 10А Блок фары, стеклоподъемники, электро корректор фар, омыватель фар, ETACM (модуль системы временной задержки и управления охранной сигнализацией), передние противотуманные фары, вентилятор теплообменника конденсатора системы кондиционирования, вентилятор охлаждения двигателя, реле топливного фильтра, омыватель заднего стекла |
| 11 | 20А Передний стеклоочиститель и омыватель |
| 12 | 20А Подогрев сидений |
| 13 | 10А ABS — АБС |
| 14 | 10А Часы, аудио, селектор АКПП |
| 15 | 15А Прикуриватель |
| 16 | 10А Электрические зеркала |
| 17 | 10А Обогрев заднего стекла, обогрев зеркал |
| 18 | 20А Задний стеклоочиститель |
За прикуриватель отвечает предохранитель номер 15 на 15А.
Блок реле
Для доступа к нему, надо убрать перчаточный ящик.
p, blockquote 13,1,0,0,0 -->
Схема
p, blockquote 14,0,0,0,0 -->
p, blockquote 15,0,0,0,0 -->
Обозначение
- реле электронного распределения тормозных усилий (EBD);
- реле противотуманного света в задних фонарях;
- главное реле системы управления двигателем (для наглядности крепление отсоединено);
- реле головного света фар;
- реле очистителя и омывателя ветрового стекла;
- реле АБС;
- реле электро стекло подъемников;
- реле обогрева заднего стекла;
- реле звукового сигнализатора;
- реле указателей поворота и аварийной сигнализации.
Блоки под капотом
Основной блок
Находится в левой части, рядом с аккумулятором.
p, blockquote 17,0,0,0,0 -->
p, blockquote 18,0,0,0,0 -->
Схема
p, blockquote 19,0,0,0,0 -->
p, blockquote 20,0,0,1,0 -->
Расшифровка элементов
p, blockquote 21,0,0,0,0 -->
| 1 | 100А генератор |
| 2 | 50А центральный замок, аварийная сигнализация, стоп-сигналы, обогрев заднего стекла, звуковой сигнал, освещение салона, электронный блок управления |
| 3 | 30А габариты, головной свет — фары |
| 4 | 20А блок управления двигателем |
| 5 | 30А зажигание, пуск двигателя |
| 6 | 20А вентилятор охлаждения двигателя |
| 7 | разъем электропроводки |
| 8 | реле вентилятора отопителя |
| 9 | реле звукового сигнала |
| 10 | 10А лампы освещения салона |
| 11 | 10А аудиосистема — магнитола |
| 12 | реле №2 вентилятора кондиционера |
| 13 | реле компрессора кондиционера |
| 14 | реле противотуманных фар |
| 15 | топливный насос, реле топливного насоса |
| 16 | 15А регулятор холостого хода, датчик положения распределительного вала |
| 17 | 10А блок управления двигателем |
| 18 | реле вентилятора радиатора системы охлаждения двигателя |
| 19 | 10А включение кондиционера |
| 20 | реле №1 вентилятора тепло обменника конденсатора системы кондиционирования |
| 21 | 10А блок управления двигателем |
| 22 | 10А муфта компрессора кондиционера |
| 23 | 10А звуковой сигнал |
| 24 | 15А предохранитель противотуманных фар |
| 25 | 10А головной свет — левая фара |
| 26 | 10А головной свет — правая фара |
| 27 | 10А предохранитель правого габаритного света, освещение номерного знака |
| 28 | 10А предохранитель левого габаритного света, реле омывателя фар |
| 29 | реле габаритов |
| 30 | резистор предварительного возбуждения генератора |
| 31 | реле стартера |
| 32 | 20А вентилятор теплообменника конденсатора системы кондиционирования |
| 33 | 30А предохранитель стеклоподъемников |
| 34 | 30А система ABS |
| 35 | реле постоянно включенного ближнего света фар |
| 36 | реле топливного насоса (бензонасоса) |
| 37 | 30А анти блокировочная система тормозов — ABS |
| 38 | диод |
| 39 | диод |
| 40 | 30A предохранитель вентилятора печки |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
p, blockquote 22,0,0,0,0 -->
Схема
p, blockquote 23,0,0,0,0 -->
p, blockquote 24,0,0,0,0 -->
Описание
p, blockquote 25,0,0,0,0 -->
| 1 | 80А Реле свечей накаливания |
| 2 | 60А Реле подогревателя (1) |
| 3 | 30А Реле подогревателя (2) |
| 4 | 30А Реле подогрева топливного фильтра |
p, blockquote 26,0,0,0,0 --> p, blockquote 27,0,0,0,1 -->
На этом всё. А если Вам есть чем дополнить материал или остались вопросы, задавайте их в комментарии.
В принципе такая неприятность не является фатальной, поскольку не свидетельствует о неработоспособности самого отопителя, но все же мало найдётся автовладельцев, которых устраивает тот факт, что что-то на приборной панели не горит или не работает. Обычно причина, того, что не горит подсветка печки Hyundai Accent, заключается либо в перегоревшем предохранителе, либо в нарушении целостности электрической цепи (обрыв проводки, плохой контакт), или же в перегорании самой лампы. В Hyundai Accent первую причину можно исключить, если все остальные лампы горят (отдельный предохранитель на две маленькие лампочки – непозволительная роскошь), поэтому остаются два последних варианта. Оба они предполагают разборку панели, без чего доступ к гнёздам получить не удастся. Сразу отметим, что процедура это далеко не тривиальная – об этом вам скажет любой, кому потребовался доступ к внутренностям консоли системы вентиляции и отопления.
Инструкция по замене ламп подсветки печки Hyundai Accent.
Итак, опишем подробный алгоритм замены ламп подсветки печки Hyundai Accent:
На этапе задвижки консоли на место нужно следить за тягами, они не должны быть перекошенными, поэтому вовремя их поправляйте. Консоль задвигать нужно тоже предельно аккуратно, поскольку при перекосе существует риск что-нибудь сломать (вероятнее всего – либо фиксаторы, либо держатели). Так что следите, чтобы консоль заходила ровно и равномерно.
И ещё один нюанс: когда будете присоединять тягу, не забудьте повернуть колёсико регулировочной рукоятки в крайнее положение, неважно какое. При этом следим, чтобы положение металлического ползунка, расположенного на белой пластиковой шестерёнке, тоже было в крайнем положении. Регулировку следует осуществлять зажимом присоединённой тяги: защёлкивать фиксатор следует в тот момент, когда ползунок достигнет крайнего положения. Нельзя, чтобы образовался зазор – в этом случае заслонка будет открываться/закрываться не полностью, а значит, и печка будет работать не на полную мощность.
Как видим, замена лампочек подсветки отопителя Hyundai Accent вполне может быть выполнена своими руками, даже если они не очень прямые. Преимущество этого способа не только в экономии средств – так вы приобретает бесценный опыт, который ни за какие деньги купить не удастся.
