Киа К5 Оптима клуб - Kia K5 Optima запись закреплена
Сергей Маруткин

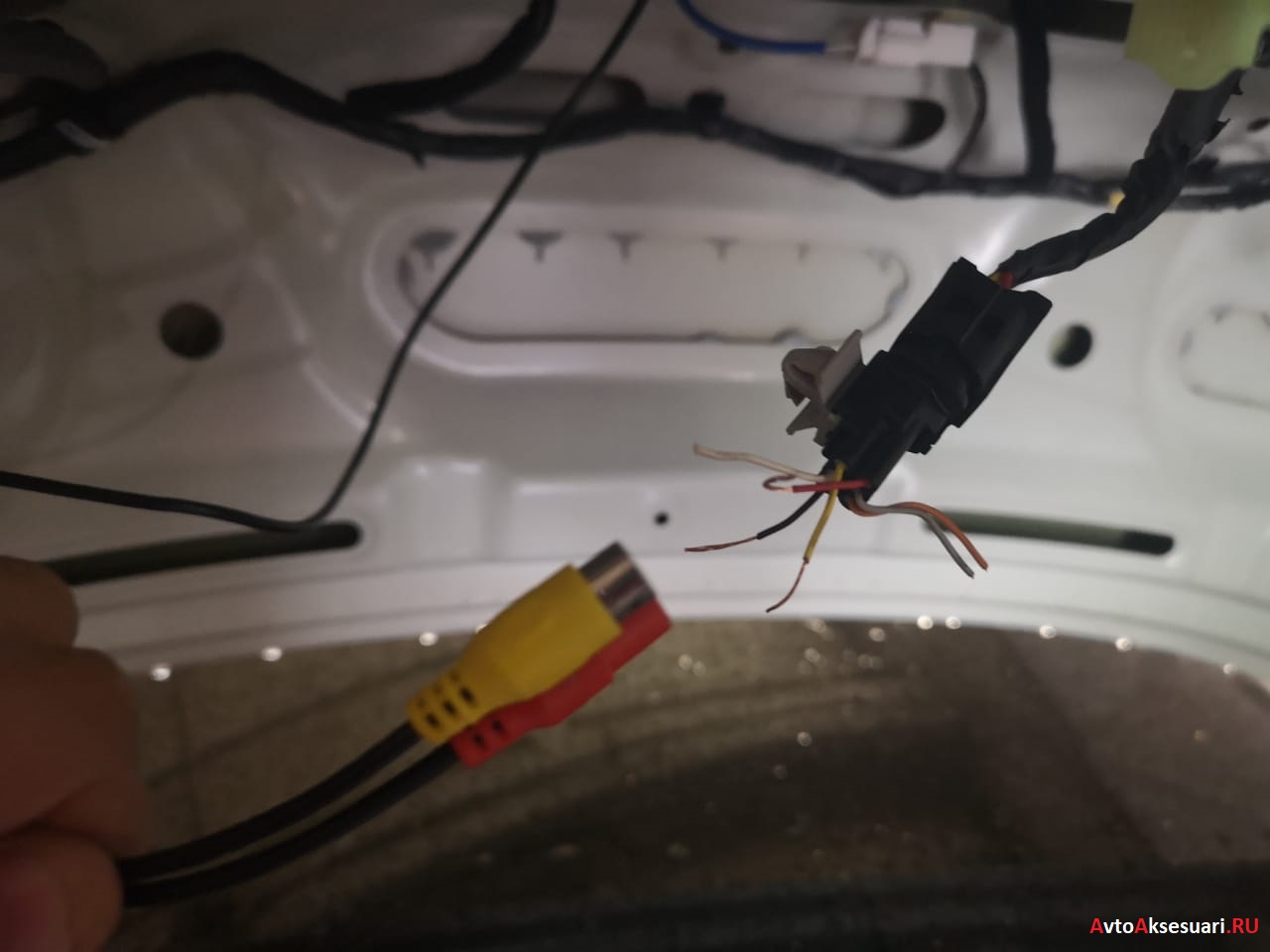

Для того что бы подключить не штатную камеру заднего вида на Киа Оптима 3, нам потребуется от старой камеры, отрезать колодку и зачистить провода.
1. Красный (+)
2. Черный (-)
3. Желтый (+ видео сигнал)
4. Белый, коричневый, оранжевый (изолируем, так-как нам они не пригодятся).

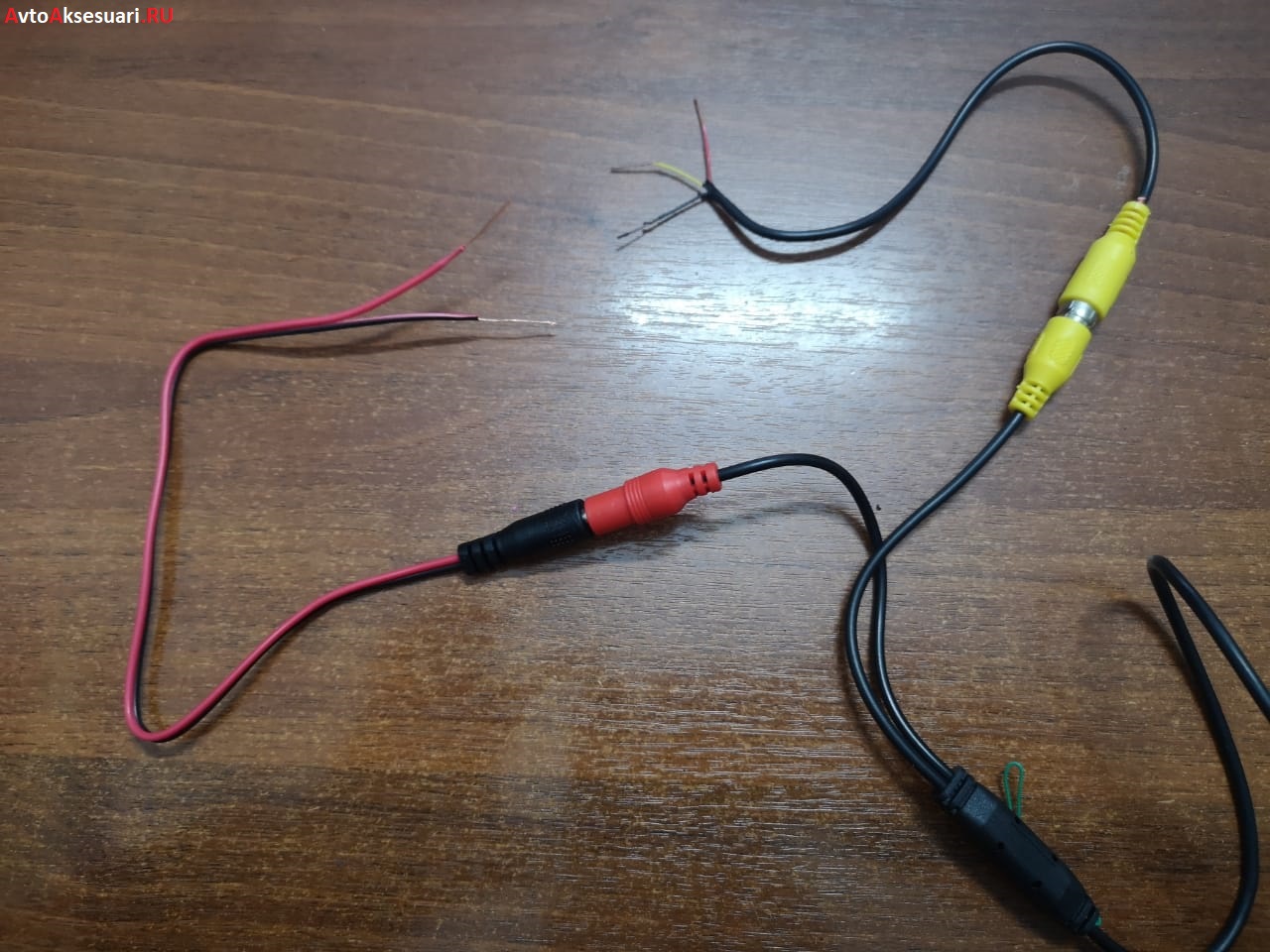

Что бы наша новая камера не слетела с гарантии, нам потребуется взять провода которые идут в комплекте с камерой и вставить в их в разъем RCA как показано на следующий фотографии.
После того как подключили провода к камере, отступаем примерно 50 см и отрезаем их, после этого зачищаем как показана на фотографии выше.
Внимание! С провода видео сигнала выходят 3 провода: красный,черный, желтый. Нам потребуется оставить только желтый провод, красный и черный изолируем, они нам не нужны.

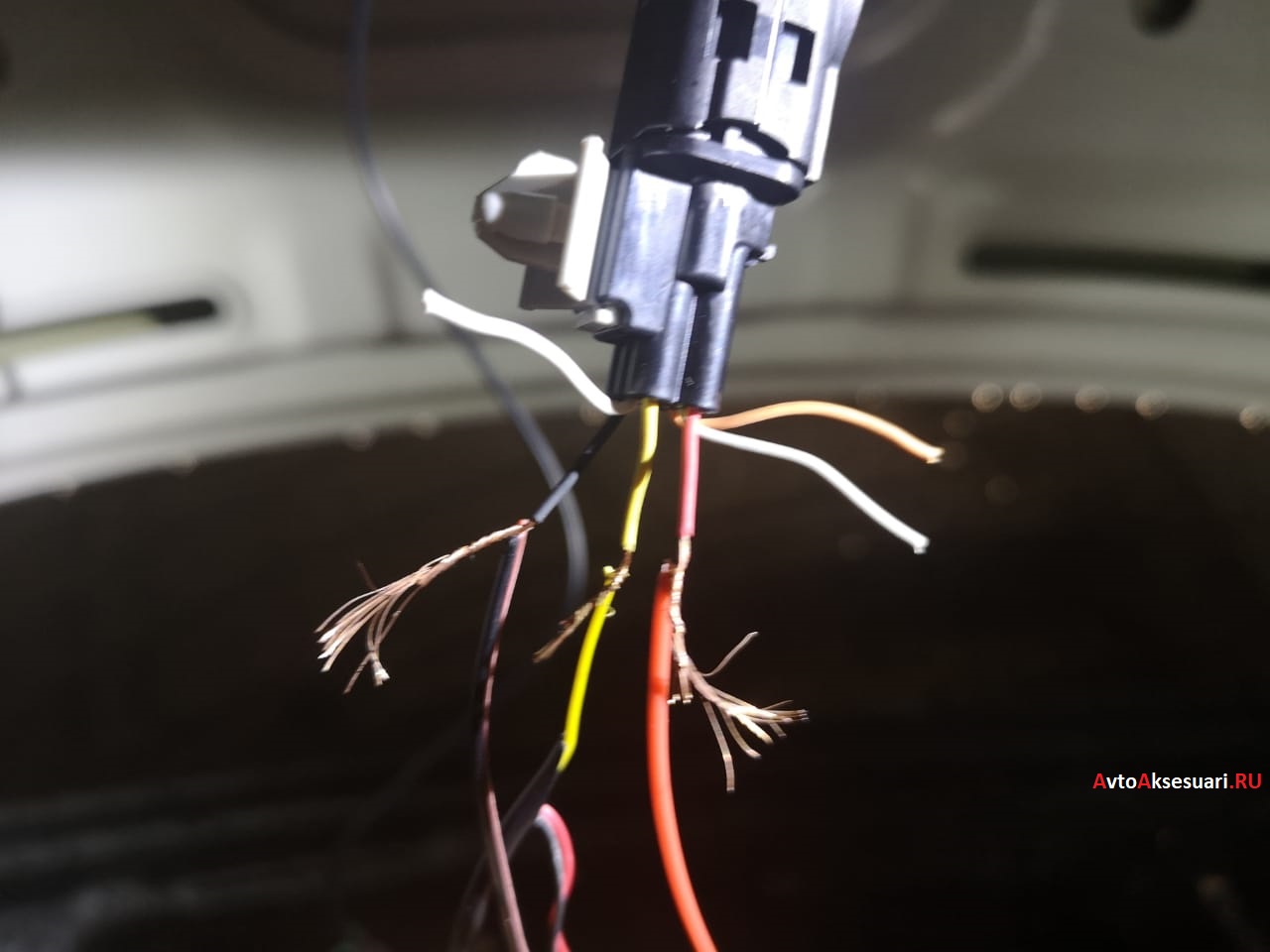

Далее соединяем провода с камеры, с проводами колодки. Все провода соединяем по цвету.
1. Черный с камеры + черный с колодкой.
2. Красный с камеры + красный с колодкой.
3. Желтый с камеры + желтый с колодки.

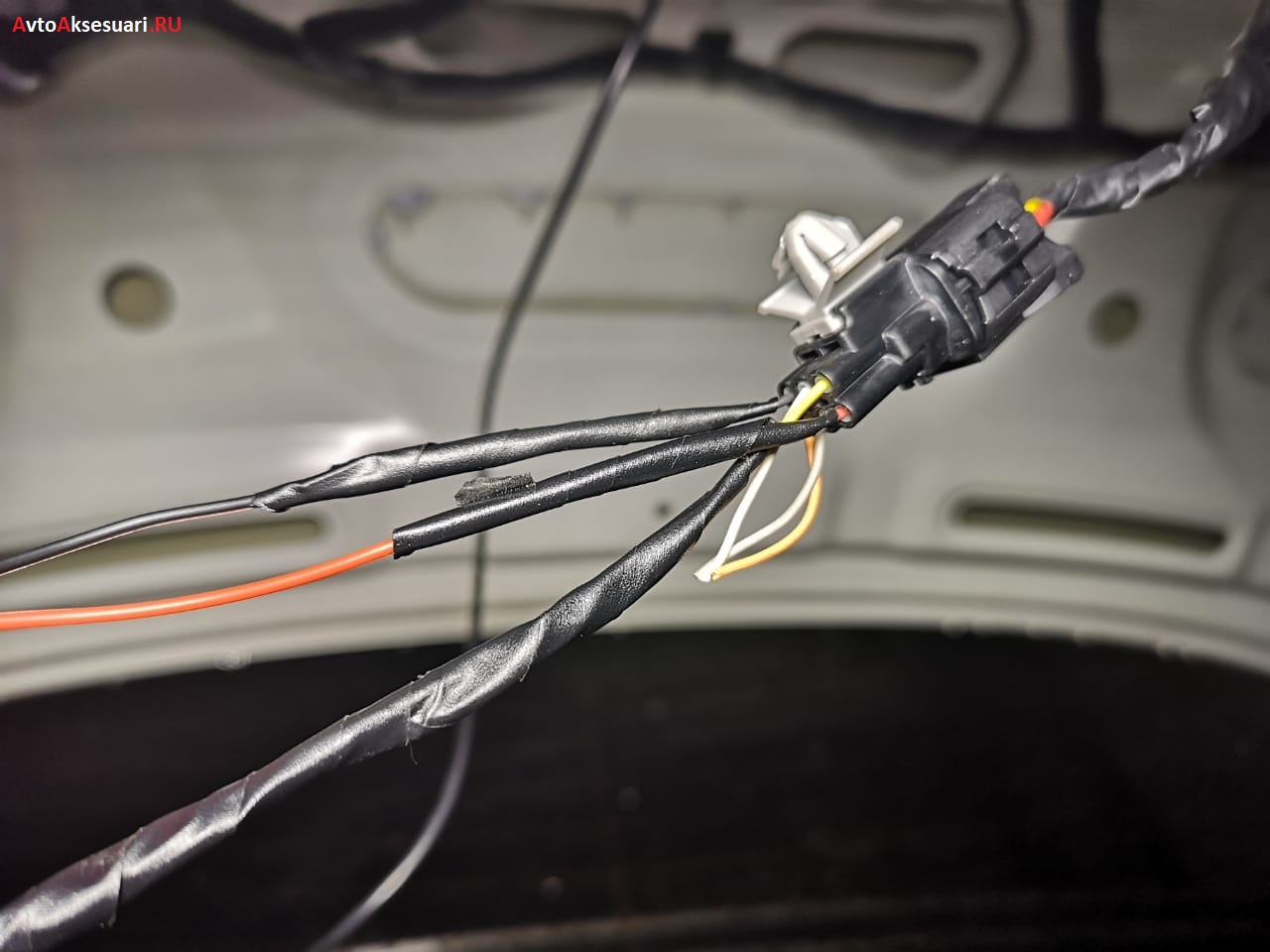

После соединения все провода изолируем изолентой, как показано на следующий фотографии.
Теперь нам осталось отключить парковочные линии с камеры, так-как на Киа Оптима 3 парковочные линии встроены в монитор. Что бы не было наложения линей друг на друга, мы отключаем линии с камер.
На преобразователи напряжения который отходит от камеры есть небольшая петля, она бывает разного цвета. Что бы отключить линии с камеры, нам необходимо включить камеру, перерезать петлю как показано на фото, выключить камеру и снова включить ее.

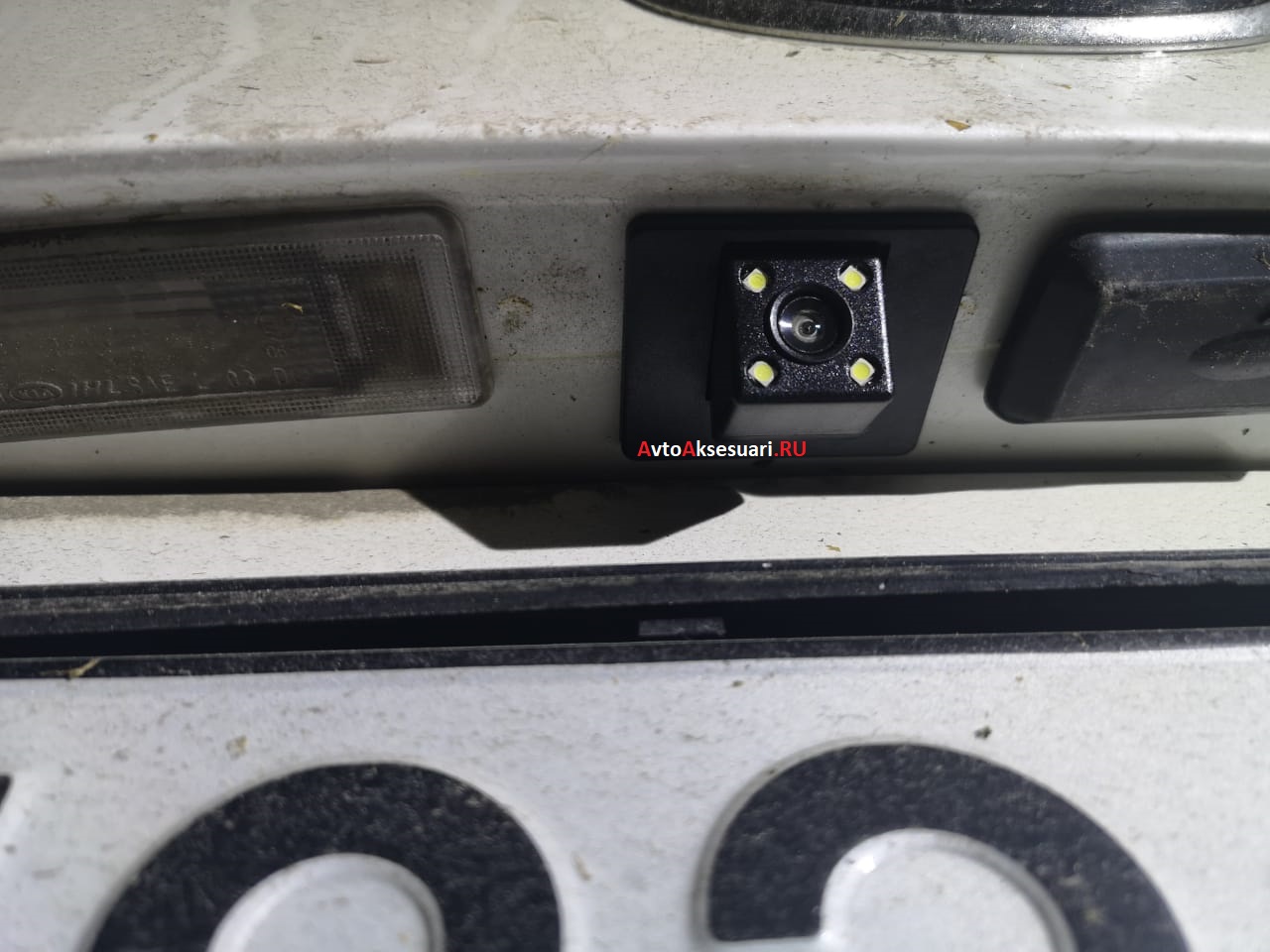

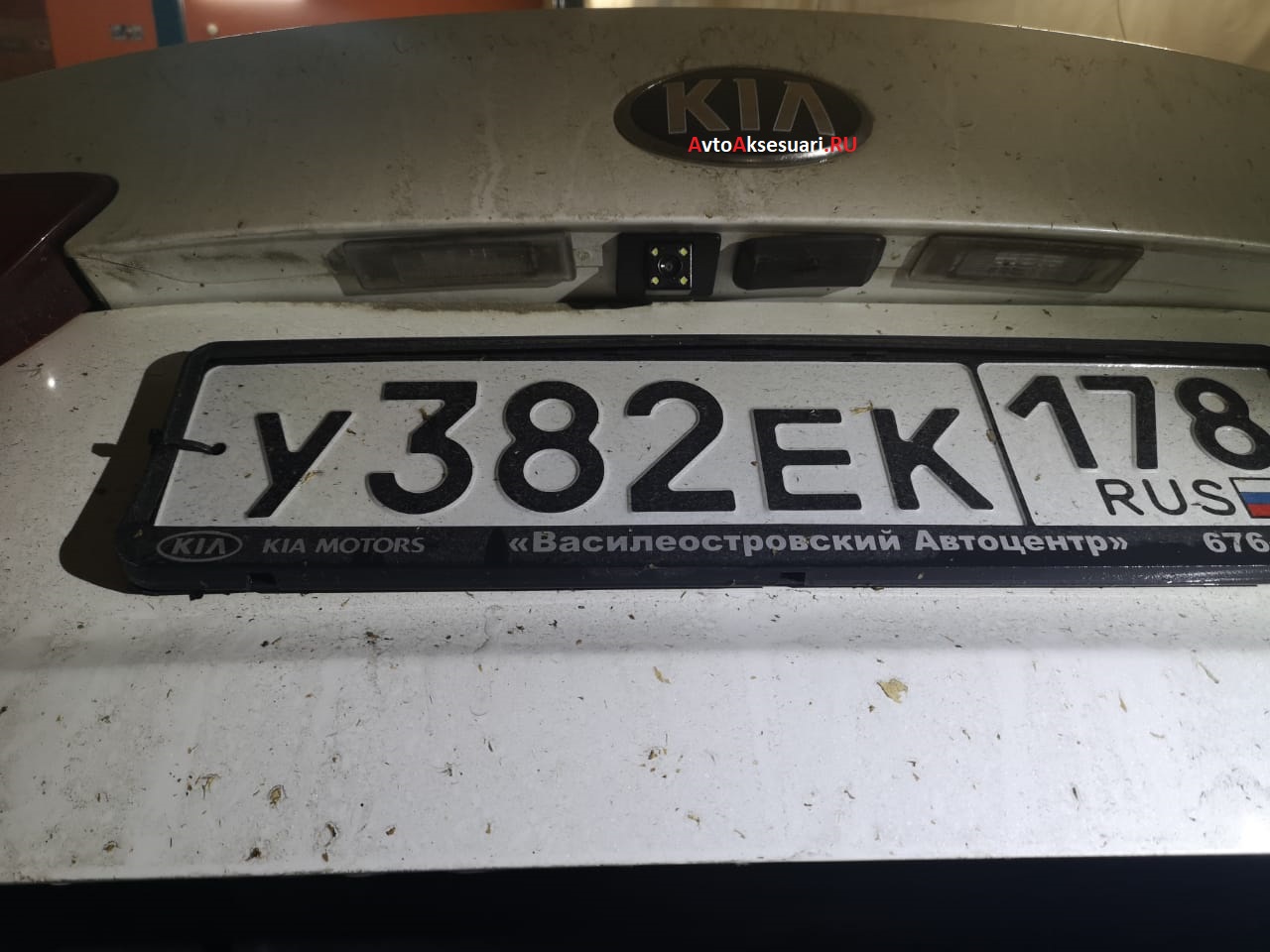

Теперь осталось собрать назад обшивку багажника и проверить работоспособность камеры.
Все работает, если возникли какие то вопросы, Вы всегда можете их задать нашим специалистам.
