Какой программой диагностировать шевроле ланос
После публикации записи о самостоятельной диагностике SENS у меня промелькнула мысль о том, что неплохо бы сделать аналогичную запись для владельцев Ланосов… но прикинув, сколько времени и сил займёт детальное изложение суди данного вопроса, а так же то, насколько будет трудно с одной стороны сделать материал доступным, а с другой — чтобы у диагностов не возникло желания вступить в полемику, благополучно плюнул на это дело. Но вот уже от подписчиков стали поступать вопросы касаемо диагностики Ланоса… Итак, приняв таблетки экстракта пустырника и пирацетама для нервов и серого вещества, приступаю к изложению…
Как и в случае с SENS-ом, нам потребуется K-Line адаптер и ПК под управлением ОС Windows. А вот дальше — всё зависит от года выпуска Вашего авто. На автомобилях Daewoo Nexia, Chevrolet Lanos, Chevrolet Nexia, Nexia-2 и ЗАЗ Chance 1.5 в зависимости от года выпуска устанавливались следующие типы ЭБУ:
Daewoo Nexia, Chevrolet Lanos до 2007 года выпуска включительно (Евро-0, Евро-2) — Delco Multec IEFI (диагностическая колодка GM-12)
Chevrolet Nexia, Chevrolet Lanos, ЗАЗ Chance 2008-2009 годов выпуска (Евро-3) — Delphi MR-140 (диагностическая колодка OBD-II). Встречаются так же автомобили ЗАЗ Chance 1.5 2010 года выпуска с ЭБУ MR-140.
Daewoo Nexia 1.6 DOHC с 2008 года (Евро-3) — Sirius D42 (диагностическая колодка OBD-II). Встречаются так же автомобили Nexia 1.6 DOHC 2007 года выпуска с ЭБУ Sirius.
ЗАЗ Chance 1.5 с 2010 года (Евро-3, Евро-4) — Микас 10.3 (М114), аналогичный применяемым на автомобилях SENS (Chance) 1.3 (диагностическая колодка OBD-II)
Редкоземельная комплектация Daewoo Lanos для внутреннего рынка Украины с ЭБУ Gionix (рассматриваться ниже не будет)
Бесплатных диагностических программ, которые бы поддерживали все 4 типа перечисленных ЭБУ, увы, не существует. Для каждого же названного типа ЭБУ в отдельности существует несколько бесплатных приложений, но я остановлюсь на самых оптимальных вариантах. Итак, речь пойдёт о ТРЁХ диагностических программах:
1. Для Daewoo\Chevrolet (Nexia\Lanos) "Евро-2" (Research Daewoo)
2. Для Daewoo\Chevrolet (Nexia\Lanos) "Евро-3" (Chevrolet Explorer)
3. Для ЗАЗ Chance 1.5 с ЭБУ Микас (KWP2000)
Чтобы в дальнейшем не запутаться в ссылках — скачивайте соответствующе приложение для своего автомобиля уже сейчас.
Daewoo Nexia\Chevrolet Lanos Евро-2
Диагностическая колодка автомобиля Lanos находится возле правой ноги водителя. Диагностическая колодка автомобиля Nexia находится в окошке боковой обшивки у правой ноги переднего пассажира (окошко закрыто заглушкой)
Для подключения K-Line адаптера "ORION" потребуется воспользоваться входящим в комплект универсальным "хвостом": потребуются красный (питание), чёрный (масса) и белый (диагностика) провода (жёлтый не используется). Подключение производим по следующей схеме:
Для подключения OBD-II диагностического адаптера потребуется переходник "OBD2-to-GM12"
Типовые параметры для 1.5 мотора:
Положение дросселя на холостом ходу: 0% = 0,52В (0,48-0,54)
Положение РХХ на холостом ходу (t ОЖ = 90'C) = 25 шагов (20-30)
Давление во впуске на холостом ходу (t ОЖ = 90'C) = 37 кПа (35-39)
Давление АТМ (для диагностики ДАД) = 99 кПа (96-101)
УОЗ на холостом ходу (t ОЖ = 90'C) = 7' (4-9)
!Если у Вас автомобиль Nexia в комплектации с трамблёром (двигатель G15MF) — на УОЗ не обращаем внимания
Для автомобиля Chevrolet Lanos в строке "модель" необходимо выбрать "Lanos", а в строке "двигатель" — "1.5 SOHC"
Для автомобиля Daewoo Nexia 1.5 в комплектации с трамблёром в строке "модель" необходимо выбрать "Nexia", а в строке "двигатель" — 1.5 SOHC
Для автомобиля Daewoo Nexia 1.5 в комплектации с модулем зажигания в строке "модель" необходимо выбрать "NEXIA_UZ"
Самый распространённый дефект автомобилей с ЭБУ Delco — неправильная калибровка дросселя. На каждой третьей Нексии "старого образца" можно наблюдать положение дросселя, отличное от нуля при не нажатой педали акселератора ("газа"). Это запускает эффект "домино": уходит УОЗ, растёт давление воздуха во впуске, при движении накатом не блокируются форсунки, в начале разгона ощущается "провал". Для устранения дефекта необходимо снять ДПДЗ и расточить "уши" (отверстия для крепёжных болтов), особенно овальное (до круглого).
После такой доработки датчик приобретёт осевой люфт на не до конца закрученных крепёжных винтах, и смещая датчик туда-сюда в пределах этого люфта можно будет зафиксировать крепёжными болтами положение, соответствующее 0.52В (0%).
Порядок действий при работе с Research Daewoo:
1. Соединить K-Line адаптер с диагностической колодкой и с компьютером
2. Включить зажигание
3. Запустить Research Daewoo
4. Выбрать модель автомобиля и модель двигателя
5. Нажать кнопку "START"
6. Убедиться в адекватности показаний датчика давления (96-101 кПа для АТМ)
7. Нажать кнопку "ERROR" и ознакомиться с текущими ошибками при их наличии
8. Убедиться в правильности калибровки дросселя (0%; 0,48-0,54 В)
9. При обнаружении ошибки в п.8 — откалибровать дроссель
10. Запустить мотор
11. Убедиться в адекватности давления во впуске (35-39 кПа)
12. Убедиться в адекватности объёма воздуха для ХХ (20-30 шагов РХХ)
13. При обнаружении ошибки в п.12 — отрегулировать дроссельную заслонку:
При избытке воздуха (шаг РХХ меньше 20) — прикрываем заслонку, вращая винт против часовой стрелки. После регулировки необходимо убедиться, что напряжение ДПДЗ не ушло ниже 0,48В, что привод заслонки доходит до регулировочного болта (упирается в него без зазора), и что заслонку не "закусывает" и резком закрытии.
При нехватке воздуха (шаг РХХ больше 30) — снимаем РХХ и промываем наконечник при помощи аэрозоля "Очиститель карбюратора" либо обычным бензином.
Если этого недостаточно — приоткрываем заслонку, вращая регулировочный винт по часовой стрелке. После регулировки необходимо убедиться, что напряжение ДПДЗ при закрытом дросселе не ушло выше 0,56В.
Октан-корректор
В автомобилях Nexia и Lanos с ЭБУ Delco предусмотрен программный октан-корректор (переключатель таблиц зажигания). Сам переключатель ("перемычка") в автомобиле Nexia находится за боковой обшивкой возле правой ноги переднего пассажира; в автомобиле Lanos — либо за той же обшивкой, либо под передним сидением.
Как правило, "с завода" переключатель таблиц у Нексии установлен на "83", а у Ланоса — на "91". Вы можете самостоятельно переключать таблицы, руководствуясь следующей схемой:
Аи-91 = все контакты свободны (перемычка отсутствует)
Аи-83 = все контакты замкнуты между собой
Аи-95 = замкнуты контакты 2 и 3
Аи-87 = замкнуты контакты 1 и 2
!Для повседневной эксплуатации при использовании "девяносто второго" бензина целесообразно установить перемычку на "87"
!Для эксплуатации мотора на пропане целесообразно установить перемычку на "95"
Chevrolet Nexia\Nexia-2\Chevrolet Lanos Евро-3
Диагностическая колодка автомобилей третьего экологического класса находится там же, где у автомобилей второго экологического класса, а вот сама колодка — иной конфигурации (OBD-II)
Типовые параметры:
Положение дросселя на холостом ходу: 0%
Положение РХХ на холостом ходу (t ОЖ = 90'C) = 20 шагов (18-33)
Давление во впуске на холостом ходу, 1.5 SOHC (t ОЖ = 90'C) = 37 кПа (35-39)
Давление во впуске на холостом ходу, 1.6 DOHC (t ОЖ = 90'C) = 35 кПа (33-37)
Давление АТМ (для диагностики ДАД) = 99 кПа (96-101)
Один из самых распространённых дефектов 1.5 мотора третьего экологического класса — повышенные обороты холостого хода и "зависание оборотов" при переходе на ХХ. Основные причины:
1) Заедание тросика "газа". Отслеживается визуально и по ПДЗ (ДПДЗ). Тросик необходимо снять, закачать между тросом и оплёткой силиконовую смазку и отрегулировать натяжение (свободный ход) тросике "с запасом"
2) Дефект ПО ЭБУ (1.5), заключающийся в продувке адсорбера на холостом ходу. В этом случае необходимо заглушить клапан продувки адсорбера. Для этого достаточно заглушить соответствующий штуцер на ресивере, оставив при этом снятый шланг не заглушенным для продувки в подкапотное пространство
3) Неисправность клапана ЕГР
4) Установка РХХ 2112 (вместо 21203)
5) Неправильная калибровка дросселя (ДПДЗ)
6) Дефект РХХ. Вместо родного можно установить РХХ 21203 (Нива)
Порядок действий при работе с Chevrolet Explorer:
1. Соединить K-Line адаптер с диагностической колодкой и с компьютером
2. Включить зажигание
3. Запустить Chevrolet Explorer
4. Выбрать модель ЭБУ (Nexia\Lanos 1.5= MR-140; Nexia 1.6 = Sirius D42)
5. Нажать кнопку "ERROR" и ознакомиться с текущими ошибками при их наличии
6. Нажать кнопку "Параметры"
7. Убедиться в адекватности показаний датчика давления (96-101 кПа для АТМ)
8. Убедиться в правильности калибровки дросселя (0%)
9. При обнаружении ошибки в п.8 — откалибровать дроссель
10. Запустить мотор
11. Убедиться в адекватности давления во впуске на ХХ (35-39 кПа)
12. Убедиться в адекватности объёма воздуха на ХХ — только для 1.5 мотора (18-35 шагов РХХ для прогретого мотора)
Регулировка дроссельной заслонки на двигателе Daewoo третьего экологического класса производится так же, как и на двигателе второго экологического класса с той лишь разницей, что вместо регулировочного болта на дросселе установлена шпилька под "звёздочку"
!В случае с блоками управления MR-140 необходимо проводить процедуру адаптации (программного обучения) ДПКВ после каждого снятия ремня ГРМ (например, при замене насоса охлаждающей жидкости), если этого не сделать — через несколько километров загорится ошибка "множественные пропуски воспламенения в цилиндрах" (P0300), а двигатель начнёт работать неустойчиво.
!В прошивках четвёртого экологического класса (XAQS, с 2012 года) ЭБУ различает абсолютное и фактическое положение дросселя. Диагностическое ПО, не предназначенное для работы с такими прошивками выводит показания абсолютного положения в качестве фактического. Абслолютное отсчитывается от положения ДПДЗ в покое (до установки на дроссель). Сделано это для учёта состояния регулировочного винта привода заслонки. 0% фактических при этом примерно равно 12% абсолютного открытия заслонки
Ну и, наконец, Chance 1.5 "нового образца" (ЭБУ Микас)
Собственно, алгоритм действий будет такой же как в случае с SENS, а вот типовые параметры будут немного другими:
Положение РХХ на ХХ (при t ОЖ 90'C) = 20 шагов (17 — 22)
CO режима XX по умолчанию = 50 единиц
CO рабочего режима по умолчанию = 10 единиц
Регулировка дроссельной заслонки на автомобиле Chance 1.5 производится так же, как и на автомоблях Lanos\Nexia 1.5 третьего экологического класса.
Время прочтения
Сложность материала:
Для профи - 4 из 5
Chevrolet Lanos оснащен электронной системой управления двигателем, во главе которой стоит ЭБУ. Возможность диагностики позволяет владельцу произвести сервис в домашних условиях. Это облегчает поиск неисправностей и их устранение. Ранее мы уже рассматривали вопрос о "Диагностике Дэу Ланос". В этой же статье подробнее разберём конкретную модель "Шевроле Ланос"
На Ланос, у зависимости от года выпуска, предусмотрено два типа разъемов: Евро-2 (GM-12) и Евро-3 (OBD2). Рассмотрим пример диагностики авто с двигателями 1.4 и 1.6 л.
Материал подойдёт владельцам автомобилей: Chevrolet Lanos.
Данная инструкция подробно описывает процесс считывания данных с ЭБУ. Статья так же содержит рекомендации: какой автосканер и программу выбрать для диагностики Шеви Ланос. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.
Автор сайта elm327-obd2.ru
1. Компьютерная автодиагностика Chevrolet Lanos
Существует два способа проверки ЭБУ и датчиков:
Внимание:
Второй метод дает более глубокую картину состояния машины. Владельцу потребуется подобрать аппаратуру для соединения с блоком.
2. ЭБУ Шеви Ланос и подходящие сканеры
На Шевроле Ланос до 2007 года выпуска устанавливались модель ЭБУ Delco Multec IEFI. Диагностическая колодка – GM-12. Поздние варианты оснащались усовершенствованным блоком Delphi MR-140 с разъемом OBD-II, обеспечивающим соблюдение норм Евро-3.
Подробнее ознакомьтесь по списку:
- Chevrolet Lanos до 2007 года выпуска включительно (Евро-0, Евро-2) — Delco Multec IEFI (диагностическая колодка GM-12).
- Chevrolet Lanos, ЗАЗ Chance 2008-2009 годов выпуска (Евро-3) — Delphi MR-140 (диагностическая колодка OBD-II). Встречаются так же автомобили ЗАЗ Chance 1.5 2010 года выпуска с ЭБУ MR-140.
- ЗАЗ Chance 1.5 с 2010 года (Евро-3, Евро-4) — Микас 10.3 (М114), аналогичный применяемым на автомобилях SENS (Chance) 1.3 (диагностическая колодка OBD-II).
ЭБУ в зависимости от двигателя:
- Delphi MR-140 – для двигателей 1.4 л;
- GM DELCO KDAC – для ДВС 1,4 с системами SOHC, DOHC;
- Delphi MR-140 ZV – для 1,5 литровых агрегатов.
Для считывания информации и диагностики подойдёт следующее оборудование, которое подключается через OBD2 порт:
-
; ;
- Scanmatik 2; .
Для блоков управления, не оснащенных шиной передачи данных типа CAN, подойдет KKL-VAG 409.1.
Возможности диагностики Шевроле Ланос в зависимости от двигателя и года выпуска:
| Силовой агрегат, ЭБУ | Функции | |||
|---|---|---|---|---|
| Коды | Параметры | Функции | Управление ИМ | |
| 1.3л, ЭБУ GM | + | + | - | + |
| 1.3л, ЭБУ MR-140 | + | + | Адаптация датчика коленвала | + |
| 1.5л, ЭБУ GM | + | - | - | + |
| 1.5л (SOHC), ЭБУ GM | + | - | - | + |
| 1.5 л, A15SMS, MR-140 (ZV) | + | - | Адаптация датчика коленвала | + |
| 1.6л, ЭБУ GM | + | + | - | + |
| ABS DELPHI | + | + | Отключение модулятора | + |
| ABS MK70 | + | + | Запуск прокачки гидравлической системы | + |

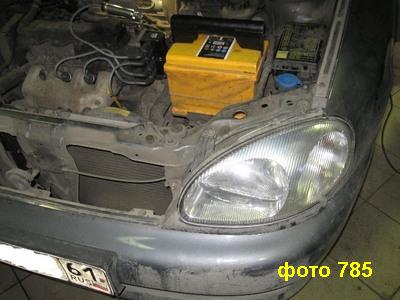

Расположение ЭБУ:
Существует два варианта расположения ЭБУ Chevrolet Lanos:
- на щитке моторного отсека, для блока MR-140 (позиция №7 на схеме ниже);
- под пластиковой обшивкой на правой стороне, спереди у пассажира (на первом фото ниже).
Расположение ЭБУ необходимо знать при его замене, ремонте или прошивке. Как правило, для выполнения диагностик,и достаточно знать расположение OBD2 или GM12 разъема.
Чип тюнинг и прошивка Шевроле Ланос:
Для блока MR-140 серийными прошивками являются: XADN, DYBK, XAPH, XAPA. Для них характерно сбалансированное качество топливной смеси для соответствия нормам токсичности. Это свойство применяется и на остальных стоковых ПО.
Задача чипованного ЭБУ – форсировать ДВС до определенных показателей. Расход, динамика соответственно увеличиваются.
Способы диагностики ЭБУ и ошибок у Ланос через OBD2 / GM
Существует несколько вариантов анализа системы управления двигателем.
Загорелся Check Engine на Ланосе?
Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.
Горит лампочка Чек Энджин?
ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.
Самодиагностика:
Например, серия импульсов: две вспышки, короткая пауза, вспышка, длинная пауза - код 21. Каждый код повторяется три раза, например 12,12,12,33,33,33. 12-начало и конец выдачи кодов, 33 - код неисправности, если неисправностей нет, всегда выдается код 12.
Адаптер позволяет считать, расшифровать и удалить сохраненную ошибку. Популярным является классический K-Line, совместимый с обоими типами сервисных колодок. Для Евро-3 (OBD-2) разъема подойдет ELM327 с соответствующим ПО.
Специализированное оборудование позволяет проанализировать состояние:
- ДВС, системы зажигания и фаз;
- тормозную систему (ABS, ASR, BAS, ESP);
- приборную панель;
- систему климат-контроля;
- КПП (если предусмотрено конструкцией);
- штатную противоугонную установку;
- подушки безопасности;
- электронику салона и другие узлы.
Дополнительно, аппаратура позволит сбросить межсервисные интервалы.
Обзоры диагностических сканеров для Chevrolet Lanos
Читай подробные статьи по обзору автосканеров, в том числе совместимых и с Chevrolet Lanos.
Обзоры OBD2 диагностических автосканеров
В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.
Программирование ЭБУ:
Программирование блоков Шевроле Ланос зависит от типа самого ЭБУ. Необходим кабель для OBD2 разъема или переходник для ранних версий. Можно использовать провод из комплекта SMS Diagnostic. В таком случае используется адаптер CombiLoader версии 3.
Снятый с авто ЭБУ программируется через универсальный переходник. Программатором может выступать K-Line адаптер.
3. Инструкция по диагностике Ланос через OBD2 разъем своими руками через ноутбук или смартфон
Определить, где находится OBD2 разъем
Определить какой автосканер подойдет для автомобиля
Подбор сканера (адаптера) для Chevrolet Lanos зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.
Для подбора диагностического оборудования воспользуйтесь данной статьей или калькулятором: "Подбор сканера для Chevrolet Lanos"
Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.
Для подбора программы для адаптера перейдите в раздел: "Программы"
Воспользоваться инструкцией и провести диагностику
При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: "Обзоры OBD2 автосканеров"
Определить ошибки и расшифровать их
Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: "OBD2 коды ошибок Chevrolet Lanos"
Сделать ремонт согласно расшифровке ошибки
Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.
Проверить ошибки повторно
Scan Tool Pro - бюджетный мультисканер для Chevrolet Lanos
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2021 - пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с Chevrolet Lanos.
По ссылке указанной справа можно ознакомиться со сканером для автодиагностики "Scan Tool Pro". Это сайт официального дилера, который дает гарантию 12 месяцев.
4. Частые вопросы по автодиагностике через компьютер или смартфон
Рассмотрим популярные вопросы, возникающие у владельцев во время диагностики Шевроле Ланос.
Диагностика датчиков через OBD2
Узлы и системы Chevrolet Lanos, поддерживающие диагностику:
- Датчик положения коленчатого вала. Данные отображают текущее положение поршней.
- Датчик фаз. Формирует прямоугольные импульсы на графике программы.
- Датчик температуры ОЖ. Показывает актуальное значение, конвертированное в градусы.
- Датчик положения дроссельной заслонки. Параметр отображается в процентах открытия.
- Датчик абсолютного давления воздуха в коллекторе. Данные конвертируются в кПа для отображения.
- Датчик массового расхода воздуха. Показания находятся в пределе 1,01-1,02В. Допускаются небольшие отклонения от стандартных.
- Лямбда-зонд. Нормальная работа характеризуется показаниями в районе 0,1-0,9 В. На основании данных делается вывод о качестве смеси в цилиндрах.
- Датчик скорости. Формирует импульсы, преобразующаяся сканером как км/час.
- Датчик неровной дороги (опционально). Работает по принципу образования напряжения пьезоэлементом. ПО отображает только сформированный вольтаж.
Считывание параметров с датчиков ЭСУД:
Считывания параметром происходит аналогично для любой модели ЭБУ. Подключается оборудование, запускается сервисное ПО. На основе считанных показателях делают вывод о состоянии узлов.
Диагностика двигателя через OBD2
На автомобилях присутствует два варианта сервисных разъемов: 12 и 16 PIN. Для систем с ЭБУ марки DELPHI MR140 часто применяется одноименный сканер DS150E. ДВС с блоком управления от GM коммутируется со стандартным адаптером K-Line. Дополнительно применяется сканер Сканматик 2.
Диагностика и прокачка АБС
Причины возникновения ошибок ABS разные: повреждение цепи, засорение клапанов, заклинивание мотора-насоса. Во время анализа можно определить дефектный узел. Доступны следующие параметры:
- данные с датчиков оборотов на колесах;
- состояние насоса;
- режим клапанов.
Диагностика топливного насоса
Сканирование заключается в проверке реле. При самодиагностике, код ошибки «32» свидетельствует о неисправности элемента.
Параметр работы насоса отображается как «Включен» или «Выключен».
Адаптация ДПКВ
Процедура осуществляется через сервисное ПО. Позволяет адаптировать блок управления к показаниям нового датчика коленвала. После выполнения, необходимо просканировать память ЭБУ на наличие ошибок и удалить старые. Стоит отметить, что возможность проверки и адаптации ДПКВ возможна не на всех двигателях.
Диагностика и сброс ошибок подушки безопасности
Ошибки системы SRS Airbag возникают в нескольких случаях:
- плохой контакт цепи;
- отсутствие сигнала от узла;
- просадки напряжения бортовой сети.
Сброс кодов выполняется после устранения проблемы. Выполняется при помощи адаптера и диагностического ПО, например Chevrolet Explorer.
Как и в случае с SENS-ом, нам потребуется K-Line адаптер и ПК под управлением ОС Windows. А вот дальше — всё зависит от года выпуска Вашего авто. На автомобилях Daewoo Nexia, Chevrolet Lanos, Chevrolet Nexia, Nexia-2 и ЗАЗ Chance 1.5 в зависимости от года выпуска устанавливались следующие типы ЭБУ:
Daewoo Nexia, Chevrolet Lanos до 2007 года выпуска включительно (Евро-0, Евро-2) — Delco Multec IEFI (диагностическая колодка GM-12)
Chevrolet Nexia, Chevrolet Lanos, ЗАЗ Chance 2008-2009 годов выпуска (Евро-3) — Delphi MR-140 (диагностическая колодка OBD-II). Встречаются так же автомобили ЗАЗ Chance 1.5 2010 года выпуска с ЭБУ MR-140.
Daewoo Nexia 1.6 DOHC с 2008 года (Евро-3) — Sirius D42 (диагностическая колодка OBD-II). Встречаются так же автомобили Nexia 1.6 DOHC 2007 года выпуска с ЭБУ Sirius.
ЗАЗ Chance 1.5 с 2010 года (Евро-3, Евро-4) — Микас 10.3 (М114), аналогичный применяемым на автомобилях SENS (Chance) 1.3 (диагностическая колодка OBD-II)
Бесплатных диагностических программ, которые бы поддерживали все 4 типа перечисленных ЭБУ, увы, не существует. Для каждого же названного типа ЭБУ в отдельности существует несколько бесплатных приложений, но я остановлюсь на самых оптимальных вариантах. Итак, речь пойдёт о ТРЁХ диагностических программах:
1. Для Daewoo\Chevrolet (Nexia\Lanos) "Евро-2" (Research Daewoo)
2. Для Daewoo\Chevrolet (Nexia\Lanos) "Евро-3" (Chevrolet Explorer)
3. Для ЗАЗ Chance 1.5 с ЭБУ Микас (KWP2000)
Чтобы в дальнейшем не запутаться в ссылках — скачивайте соответствующе приложение для своего автомобиля уже сейчас.
Daewoo Nexia\Chevrolet Lanos Евро-2

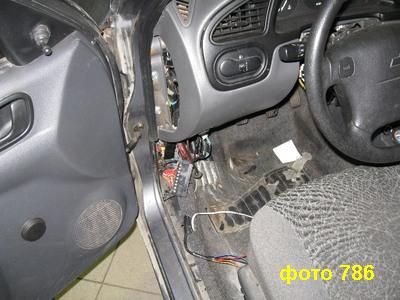

Диагностическая колодка автомобиля Lanos находится возле правой ноги водителя. Диагностическая колодка автомобиля Nexia находится в окошке боковой обшивки у правой ноги переднего пассажира (окошко закрыто заглушкой)

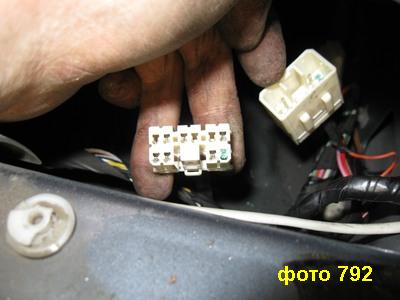

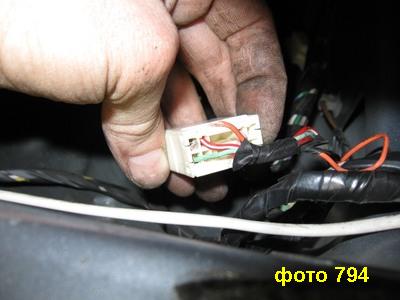

Для подключения K-Line адаптера "ORION" потребуется воспользоваться входящим в комплект универсальным "хвостом": потребуются красный (питание), чёрный (масса) и белый (диагностика) провода (жёлтый не используется). Подключение производим по следующей схеме:

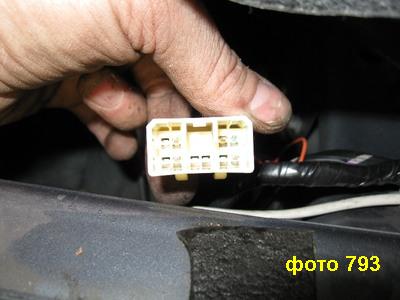

Для подключения OBD-II диагностического адаптера потребуется переходник "OBD2-to-GM12"
Типовые параметры для 1.5 мотора:
Положение дросселя на холостом ходу: 0% = 0,52В (0,48-0,54)
Положение РХХ на холостом ходу (t ОЖ = 90'C) = 25 шагов (20-30)
Давление во впуске на холостом ходу (t ОЖ = 90'C) = 37 кПа (35-39)
Давление АТМ (для диагностики ДАД) = 99 кПа (96-101)
УОЗ на холостом ходу (t ОЖ = 90'C) = 7' (4-9)
!Если у Вас автомобиль Nexia в комплектации с трамблёром (двигатель G15MF) — на УОЗ не обращаем внимания
Для автомобиля Chevrolet Lanos в строке "модель" необходимо выбрать "Lanos", а в строке "двигатель" — "1.5 SOHC"
Для автомобиля Daewoo Nexia 1.5 в комплектации с трамблёром в строке "модель" необходимо выбрать "Nexia", а в строке "двигатель" — 1.5 SOHC
Для автомобиля Daewoo Nexia 1.5 в комплектации с модулем зажигания в строке "модель" необходимо выбрать "NEXIA_UZ"
Самый распространённый дефект автомобилей с ЭБУ Delco — неправильная калибровка дросселя. На каждой третьей Нексии "старого образца" можно наблюдать положение дросселя, отличное от нуля при не нажатой педали акселератора ("газа"). Это запускает эффект "домино": уходит УОЗ, растёт давление воздуха во впуске, при движении накатом не блокируются форсунки, в начале разгона ощущается "провал". Для устранения дефекта необходимо снять ДПДЗ и расточить "уши" (отверстия для крепёжных болтов), особенно овальное (до круглого).
После такой доработки датчик приобретёт осевой люфт на не до конца закрученных крепёжных винтах, и смещая датчик туда-сюда в пределах этого люфта можно будет зафиксировать крепёжными болтами положение, соответствующее 0.52В (0%).
Порядок действий при работе с Research Daewoo:
1. Соединить K-Line адаптер с диагностической колодкой и с компьютером
2. Включить зажигание
3. Запустить Research Daewoo
4. Выбрать модель автомобиля и модель двигателя
5. Нажать кнопку "START"
6. Убедиться в адекватности показаний датчика давления (96-101 кПа для АТМ)
7. Нажать кнопку "ERROR" и ознакомиться с текущими ошибками при их наличии
8. Убедиться в правильности калибровки дросселя (0%; 0,48-0,54 В)
9. При обнаружении ошибки в п.8 — откалибровать дроссель
10. Запустить мотор
11. Убедиться в адекватности давления во впуске (35-39 кПа)
12. Убедиться в адекватности объёма воздуха для ХХ (20-30 шагов РХХ)
13. При обнаружении ошибки в п.12 — отрегулировать дроссельную заслонку:
При избытке воздуха (шаг РХХ меньше 20) — прикрываем заслонку, вращая винт против часовой стрелки. После регулировки необходимо убедиться, что напряжение ДПДЗ не ушло ниже 0,48В, что привод заслонки доходит до регулировочного болта (упирается в него без зазора), и что заслонку не "закусывает" и резком закрытии.
При нехватке воздуха (шаг РХХ больше 30) — снимаем РХХ и промываем наконечник при помощи аэрозоля "Очиститель карбюратора" либо обычным бензином.
Если этого недостаточно — приоткрываем заслонку, вращая регулировочный винт по часовой стрелке. После регулировки необходимо убедиться, что напряжение ДПДЗ при закрытом дросселе не ушло выше 0,56В.
Октан-корректор

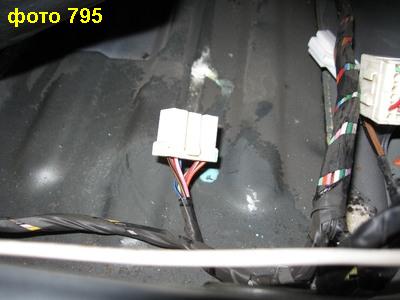

В автомобилях Nexia и Lanos с ЭБУ Delco предусмотрен программный октан-корректор (переключатель таблиц зажигания). Сам переключатель ("перемычка") в автомобиле Nexia находится за боковой обшивкой возле правой ноги переднего пассажира; в автомобиле Lanos — либо за той же обшивкой, либо под передним сидением.
Как правило, "с завода" переключатель таблиц у Нексии установлен на "83", а у Ланоса — на "91". Вы можете самостоятельно переключать таблицы, руководствуясь следующей схемой:
Аи-91 = все контакты свободны (перемычка отсутствует)
Аи-83 = все контакты замкнуты между собой
Аи-95 = замкнуты контакты 2 и 3
Аи-87 = замкнуты контакты 1 и 2
!Для повседневной эксплуатации при использовании "девяносто второго" бензина целесообразно установить перемычку на "87"
!Для эксплуатации мотора на пропане целесообразно установить перемычку на "95"
Chevrolet Nexia\Nexia-2\Chevrolet Lanos Евро-3
Диагностическая колодка автомобилей третьего экологического класса находится там же, где у автомобилей второго экологического класса, а вот сама колодка — иной конфигурации (OBD-II)
Типовые параметры:
Положение дросселя на холостом ходу: 0%
Положение РХХ на холостом ходу (t ОЖ = 90'C) = 20 шагов (18-33)
Давление во впуске на холостом ходу, 1.5 SOHC (t ОЖ = 90'C) = 37 кПа (35-39)
Давление во впуске на холостом ходу, 1.6 DOHC (t ОЖ = 90'C) = 35 кПа (33-37)
Давление АТМ (для диагностики ДАД) = 99 кПа (96-101)
Один из самых распространённых дефектов 1.5 мотора третьего экологического класса — повышенные обороты холостого хода и "зависание оборотов" при переходе на ХХ. Основные причины:
1) Заедание тросика "газа". Отслеживается визуально и по ПДЗ (ДПДЗ). Тросик необходимо снять, закачать между тросом и оплёткой силиконовую смазку и отрегулировать натяжение (свободный ход) тросике "с запасом"
2) Дефект ПО ЭБУ (1.5), заключающийся в продувке адсорбера на холостом ходу. В этом случае необходимо заглушить клапан продувки адсорбера. Для этого достаточно заглушить соответствующий штуцер на ресивере, оставив при этом снятый шланг не заглушенным для продувки в подкапотное пространство
3) Неисправность клапана ЕГР
4) Установка РХХ 2112 (вместо 21203)
5) Неправильная калибровка дросселя (ДПДЗ)
6) Дефект РХХ. Вместо родного можно установить РХХ 21203 (Нива)
Порядок действий при работе с Chevrolet Explorer:
1. Соединить K-Line адаптер с диагностической колодкой и с компьютером
2. Включить зажигание
3. Запустить Chevrolet Explorer
4. Выбрать модель ЭБУ (Nexia\Lanos 1.5= MR-140; Nexia 1.6 = Sirius D42)
5. Нажать кнопку "ERROR" и ознакомиться с текущими ошибками при их наличии
6. Нажать кнопку "Параметры"
7. Убедиться в адекватности показаний датчика давления (96-101 кПа для АТМ)
8. Убедиться в правильности калибровки дросселя (0%)
9. При обнаружении ошибки в п.8 — откалибровать дроссель
10. Запустить мотор
11. Убедиться в адекватности давления во впуске на ХХ (35-39 кПа)
12. Убедиться в адекватности объёма воздуха на ХХ — только для 1.5 мотора (18-35 шагов РХХ для прогретого мотора)
Регулировка дроссельной заслонки на двигателе Daewoo третьего экологического класса производится так же, как и на двигателе второго экологического класса с той лишь разницей, что вместо регулировочного болта на дросселе установлена шпилька под "звёздочку"
!В блоках управления MR-140 и D42 необходимо проводить процедуру адаптации (программного обучения) ДПКВ после каждого снятия ремня ГРМ (например, при замене насоса охлаждающей жидкости), если этого не сделать — через несколько километров загорится ошибка "множественные пропуски воспламенения в цилиндрах"
!В прошивках четвёртого экологического класса (XAQS, с 2012 года) ЭБУ различает абсолютное и фактическое положение дросселя. Диагностическое ПО, не предназначенное для работы с такими прошивками выводит показания абсолютного положения в качестве фактического. Абслолютное отсчитывается от положения ДПДЗ в покое (до установки на дроссель). Сделано это для учёта состояния регулировочного винта привода заслонки. 0% фактических при этом примерно равно 12% абсолютного открытия заслонки
Ну и, наконец, Chance 1.5 "нового образца" (ЭБУ Микас)
Собственно, алгоритм действий будет такой же как в случае с SENS, а вот типовые параметры будут немного другими:
Положение РХХ на ХХ (при t ОЖ 90'C) = 20 шагов (17 — 22)
CO режима XX по умолчанию = 50 единиц
CO рабочего режима по умолчанию = 10 единиц
Регулировка дроссельной заслонки на автомобиле Chance 1.5 производится так же, как и на автомоблях Lanos\Nexia 1.5 третьего экологического класса.
В состав системы OBD входят несколько диагностических устройств, производящих мониторинг отдельных параметров систем снижения токсичности и фиксирующих выявленные отказы в памяти бортового процессора в виде индивидуальных кодов неисправностей. Система производит также проверку датчиков и исполнительных устройств, контролирует циклы обслуживания транспортного средства, обеспечивает возможность запоминания даже кратковременно возникающих в процессе работы сбоев и очистки блока памяти.
Все описываемые в настоящем Руководстве модели оборудованы системой бортовой диагностики (OBD).
ECM/РСМ является мозгом системы управления двигателем. Исходные данные поступают на модуль от различных информационных датчиков и других электронных компонентов (выключателей, реле и т.д.). На основании анализа поступающих от информационных датчиков данных, и в соответствии с заложенными в память процессора базовыми параметрами, ECM/РСМ вырабатывает команды на срабатывание различных управляющих реле и исполнительных устройств, осуществляя тем самым корректировку рабочих параметров двигателя, и обеспечивая максимальную эффективность его отдачи при минимальном расходе топлива.
Считывание данных памяти процессора OBD производится при помощи специального сканера, подключаемого к диагностическому разъему считывания базы данных (DLC) или с помощью вспомогательного светодиода, а также по кодам, высвечиваемым на дисплее автоматического КВ.
Сведения о диагностических приборах
Проверка исправности функционирования компонентов систем впрыска и снижения токсичности отработавших газов производится при помощи универсального цифрового измерителя (мультиметра)
Подключение мультиметра к разъемам блока управления двигателем посредством вспомогательного разветвителя
