Chevrolet Lacetti. Основные причины троения двигателя

— Неправильно установлен момент зажигания.
— Происходит подсос воздуха в системе вакуумного усиления тормозов.
— Неисправность свечей зажигания. Стоит отметить, что данная проблема является наиболее распространенной, так как свечи зажигания нужно менять после прохождения автомобилем каждые 20 000 километров (этот показатель зависит от рекомендаций, которые дают конструкторы каждому автомобилю).
— Пробой высоковольтного провода, который подходит к свече зажигания.
— Неисправность установленного конденсатора.
— Нарушение герметичности системы в районе впускного коллектора.
— Появление прогара одного из поршня, клапана.
— Поломка поршневых колец, их деформация и износ также приводят к появлению данной проблемы.
— Неправильная регулировка клапанов газораспределения.
— Большая степень износа рокера.
— Пробой установленной прокладки ГБЦ.
— Любой вид износа (затвердение, пробой, разрушение) маслосъемных колпачков.
— При неправильной регулировке карбюратора также может произойти нарушение работы цилиндров.
— Состояние установленного вала трамблера, подшипника поворотной пластины.
— Засорение воздушного фильтра.
— Потеря герметичности мембраны вакуумного регулятора опережения зажигания.
— Использование неподходящих свечей (учитываются не только размеры, но и другие параметры этого элемента) к данному двигателю.

Троение двигателя - определение, под которым следует понимать сбой в работе ДВС, когда один или несколько цилиндров не работают частично или полностью. Если сказать иначе, процесс сгорания топливно-воздушной смеси в отдельных цилиндрах нарушается, что вызывает нестабильную работу мотора на холостом ходу, под нагрузкой и на переходных режимах.

Троение двигателя проявляется в виде усиленных вибраций силового агрегата, двигатель заметно теряет мощность. Могут наблюдаться пропуски зажигания, которые сопровождаются сильными хлопками в выпускной системе. Мотор может троить как изредка, так и постоянно, только на холостых или под нагрузкой, на холодную, на горячую и т.п. Далее мы намерены ответить на вопрос, что такое троение двигателя, а также рассмотреть основные причины, по которым мотор начинает троить.

Почему мотор начинает троить

Троение двигателя является нарушением сгорания смеси в цилиндрах, которое сопровождается явным усилением вибрации. Обратите внимание, появление вибраций ДВС не обязательно является троением, так как существует целый ряд других причин, по которым двигатель сильно вибрирует.

Основные неисправности, в результате чего двигатель троит:

-подача недостаточного или избыточного количества топлива в цилиндр;
-подача недостаточного или избыточного количества воздуха;
-неисправности системы зажигания, раннее или позднее зажигание;
-износ или поломка мотора, которая сопровождается снижением компрессии;

Другими словами, мотор начинает троить в результате несоответствующего состава топливно-воздушной смеси, несвоевременного поджига смеси или отсутствия возможности поджечь заряд, а также нарушения условий нормального сгорания смеси в результате механического износа или поломок самого двигателя.
На основании этих данных можно сузить круг поиска и количество систем для диагностики. Начинать проверку следует с топливной системы и инжектора, затем проверяется подача воздуха на впуске и система зажигания. В отдельных случаях троение двигателя может быть также результатом сбоя одного из датчиков ЭСУД.

Двигатель троит: нарушено зажигание топливно-воздушной смеси

Наиболее частой причиной, которая заставляет мотор троить, является позднее или раннее зажигание, а также слабая искра свечи зажигания. На начальном этапе следует выкрутить свечи зажигания для детального осмотра. Если заметны повреждения изолятора или другие дефекты, тогда свечу следует заменить.

В случае с поврежденным изолятором хорошо видно место повреждения, так как данный участок чернеет. Также следует обратить внимание на состояние центрального электрода и оценить зазор бокового электрода.
Далее необходимо проверять свечные провода. Косвенным признаком, указывающим на данный элемент, является эпизодическое троение мотора в условиях повышенной влажности (дождь, сырость и т.д.). После прогрева и выхода мотора на рабочую температуру симптомы могут полностью исчезать.

Начинать следует с осмотра колпачка свечи и самого высоковольтного провода. Данные элементы имеют изоляцию из резины, которая имеет свойство со временем пересыхать и растрескиваться, в результате чего провод начинает пробивать.
Также высоковольтный провод или колпачок часто повреждается во время выполнения сервисных или ремонтных работ в подкапотном пространстве. Добавим, что место пробоя визуально можно не обнаружить. В этом случае лучше проверить данный элемент системы зажигания одним из доступных способов.
Если со свечами и проводами все в порядке, тогда виновником того, что двигатель троит, может быть катушка зажигания. На моторах с отдельными катушками на каждую свечку данное явление особенно сильно распространено. Чтобы проверить катушку зажигания необходимо выкрутить свечу, приложить к массе и запустить двигатель. Обратите внимание, резьба свечи должна плотно касаться массы, колпачок должен быть плотно надет на свечу. Игнорирование этих правил может привести к выгоранию катушки или коммутатора. Хорошая искра с характерным треском будет являться свидетельством исправности катушки, отсутствие искры укажет на необходимость замены катушки.

Что касается электронного распределителя зажигания (коммутатора), данный элемент ломается не часто. Для проверки свечи надежно крепят на массу, затем к ним подключают колпачки, после чего один человек крутит мотор стартером, а другой оценивает силу искры на свечах.

Троение мотора: неполадки с подачей воздуха

Недостаточная подача воздуха на впуске или избыточное его количество также может вызывать троение по цилиндрам. Система подачи воздуха может потерять герметичность и двигатель начинает подсасывать лишний воздух. ЭБУ не учитывает этот подсос, в результате стабильность работы нарушается.

Проверить воздушную систему достаточно просто. Необходимо плотно перекрыть впускную трубку рядом с воздушным фильтром, после чего накачать воздух для создания давления около ½ атмосферы, после чего искать место утечки. В случае если давление не падает, тогда система герметична. Появление шипящего звука выходящего воздуха позволяет определить проблемный участок, через который мотор подсасывает лишнее.

Нехватка воздуха зачастую возникает по причине загрязненного воздушного фильтра, который потерял пропускную способность. Фильтр необходимо снять и оценить работу двигателя после снятия. Также воздуха может быть недостаточно в том случае, если дроссельная заслонка забита или возникли неполадки в данном узле. Указанный элемент требует обязательной очистки и проверки. Делать это желательно на каждом плановом ТО параллельно замене моторного масла, фильтров и т.д.
Еще одной причиной троения двигателя может оказаться ДПДЗ, ДМРВ или другой датчик, который подает неверный сигнал в ЭБУ. Блок управления в такой ситуации не знает, на какой градус реально открыта заслонка, сколько воздуха фактически поступило в двигатель и т.д. На основе неправильных данных «мозги» не могут точно рассчитать оптимальный состав топливно-воздушной смеси применительно к динамично изменяющимся режимам работы ДВС.

В этом случае следует просмотреть показания датчиков и считать ошибки сканером, который подключается в диагностический разъем автомобиля. Затем значения нужно сравнить с номинальными. Отклонения от нормы в показаниях воздухорасходомера или датчика положения дроссельной заслонки приводят к тому, что двигатель начинает троить.

Троение по цилиндрам: неисправна система питания

Во время проверки системы питания следует обратить внимание на следующие нюансы:

-давление топлива;
-подсос воздуха;

Давление горючего напрямую зависит от исправности электрического бензонасоса, который на современных инжекторных авто находится в топливном баке. В устройстве может быть забита сеточка-фильтр бензонасоса, могут возникать проблемы с электромотором топливного насоса или подачей питания на насос. Также стоит проверить клапан-регулятор давления в топливной рампе. Низкое давление в системе топливоподачи нередко является причиной троения.

Следующим шагом будет являться проверка инжекторных форсунок. Данный элемент имеет свойство забиваться, в результате чего снижается пропускная способность, нарушается форма факела распыла и т.д. Также не следует исключать выход самой форсунки из строя. Для очистки и проверки форсунок можно воспользоваться промывочным стендом, на котором через устройство прокачивается специальная промывочная жидкость и подается питание. В таких условиях имитируется работа форсунки на двигателе, оценивается производительность и т.д.

Также можно проверить и почистить форсунки самому. Для этого через устройство также прокачивается жидкость (например, очиститель карбюратора). Электропитание подается через простую схему с лампочкой от клеммы АКБ.
Исправная форсунка не должна течь в закрытом состоянии. Также инжектор должен своевременно открываться при подаче электрического импульса. Не допускается, чтобы форсунка лила топливо, так как от качества распыла зависит эффективность последующего сгорания заряда в цилиндре.

Если давление топлива и сам инжектор в порядке, тогда следует проверить ЭБУ. Блок управления сам по себе выходит из строя редко, но такое возможно. Чаще это происходит в тех случаях, когда менялась заводская прошивка при установке ГБО или мотору делали программный чип-тюнинг. Непрофессиональные манипуляции с топливными картами могут приводить к тому, что ЭБУ переливает горючее и заливает свечи зажигания.

Снижение компрессии в цилиндрах

Падение компрессии указывает на неисправность двигателя или его износ. Один или несколько цилиндров частично или полностью не работают, так топливо и воздух подаются, но смесь не сжимается должным образом. В этом случае нормального сгорания не происходит. Падение компрессии возникает по причине прогара поршней или клапанов, сильного износа поршневых колец и других дефектов БЦ, ГБЦ или элементов ГРМ.

В этом случае необходимо промерить компрессию в двигателе, после чего агрегат разбирается для детальной диагностики и ремонта. В завершении хотелось бы добавить, что эксплуатация мотора с неработающим цилиндром запрещена, так как езда с такой неисправностью приводит к возникновению целого ряда дополнительных проблем, что значительно усложняет и делает дороже последующий ремонт.

Необходимо учитывать, что выход из строя ремня привода ГРМ (обрыв или срез зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительных валов и, как следствие, к дорогостоящему ремонту двигателя.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня должна быть без износа, обнажающего нити корда, и следов подгорания.

На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При наличии повреждений ремень необходимо заменить. Ремень также необходимо заменить при обнаружении на нем следов масла (перед заменой ремня причину его замасливания следует устранить) или при замене вышедших из строя натяжного устройства и опорного ролика ремня, насоса охлаждающей жидкости.

2199-7-1_Dvigatel.indd

Большинство операций по проверке состояния и замене ремня привода ГРМ для наглядности показываем на демонтированном двигателе.

Для выполнения операций в моторном отсеке необходимо снять воздушный фильтр.

2199-7-3-05-01

2199-7-3-05-02

2199-7-3-05-03

2199-7-3-05-04

2199-7-3-05-05

2199-7-3-05-06

2199-7-3-05-07

Далее можно приступить к проверке состояния ремня привода ГРМ. Для этого…

2199-7-1-02-01

2199-7-1-02-02

2199-7-1-02-03

2199-7-1-02-04

2199-7-1-02-05

Включаем в коробке передач пятую передачу и вывешиваем правое переднее колесо. Вращая по часовой стрелке колесо, проворачиваем коленчатый вал и проверяем состояние ремня привода ГРМ.

2199-7-1-02-06

2199-7-1-02-07

Если подвижный указатель смещен относительно неподвижного:

— против часовой стрелки — натяжение ремня недостаточное;

— по часовой стрелке — ремень перетянут.

В обоих случаях следует отрегулировать натяжение ремня (см. ниже) или заменить ремень новым.

Для замены ремня снимаем правое переднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления.

2199-7-1-02-08

2199-7-1-02-09

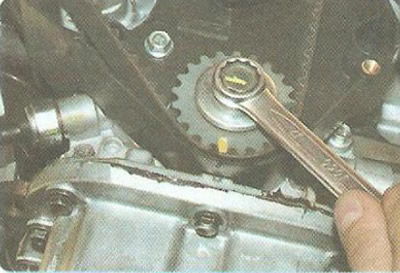

Отворачиваем болт крепления шкива привода вспомогательных агрегатов. Чтобы удержать коленчатый вал от проворачивания, помощник должен включить пятую передачу и нажать педаль тормоза.

2199-7-1-02-10

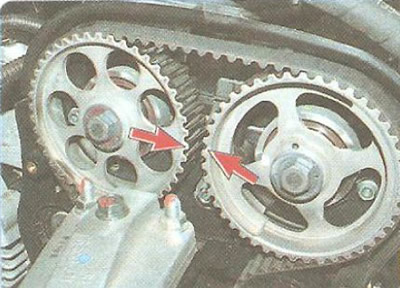

Еще раз проверяем совпадение установочных меток на шкивах распределительных валов.

2199-7-1-02-11

2199-7-1-02-12

2199-7-1-02-13

Далее нам предстоит снять кронштейн правой опоры силового агрегата, так как ремень ГРМ как бы надет на него.

2199-7-1-09-14

2199-7-1-09-15

2199-7-1-09-16

Чтобы снять ремень со шкивов, нужно уменьшить его натяжение. Для этого следует повернуть против часовой стрелки корпус насоса охлаждающей жидкости в гнезде блока цилиндров при ослабленной затяжке винтов крепления насоса.

2199-7-1-02-14

Внимание! Во избежание утечки охлаждающей жидкости через уплотнительное кольцо насоса ослабляем затяжку винтов только до того момента, когда с помощью инструмента корпус насоса можно будет повернуть.

Повернуть насос можно рожковым ключом «на 41» за шестигранник, выполненный на его корпусе.

2199-7-1-02-15

2199-7-1-02-17

Перед установкой нового ремня проверяем состояние насоса охлаждающей жидкости, ролика натяжного устройства и опорного ролика ремня.

При покачивании и вращении от руки шкива насоса и роликов не должны ощущаться люфты, заедания, а также шум в подшипниках. При наличии указанных неисправностей заменяем насос новым.

Для замены натяжного устройства с роликом в сборе снимаем кронштейн блока цилиндров, к которому крепится кронштейн правой опоры силового агрегата.

2199-7-4-06-01

2199-7-4-06-02

2199-7-1-02-18

2199-7-1-02-19

2199-7-1-02-20

2199-7-1-02-21

Устанавливаем натяжное устройство и опорный ролик ремня в обратной последовательности. Болты крепления натяжного устройства затягиваем моментом 25 Н·м, а болт опорного ролика затягиваем моментом 50 Н·м.

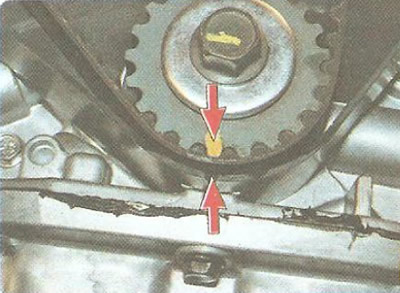

Перед установкой ремня убеждаемся в совмещении установочных меток на шкивах распределительных валов и метки на шкиве коленчатого вала с прорезью на задней крышке привода ГРМ. В этом положении надеваем ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев ее на шкив насоса охлаждающей жидкости, — за ролик натяжного устройства. Надеваем ремень на шкивы распределительных валов, исключив провисание ветвей ремня.

Натягиваем ремень, поворачивая насос охлаждающей жидкости по часовой стрелке до момента совмещения подвижного и неподвижного указателей натяжного устройства (см. выше). В этом положении затягиваем винты крепления насоса.

2199-7-1_Dvigatel.indd

Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительных валов. При несовпадении установочных меток повторяем операцию по установке фаз газораспределения. Убеждаемся в отсутствии течи из-под насоса охлаждающей жидкости. В противном случае заменяем уплотнительное кольцо корпуса насоса.

Если фазы газораспределения выставлены правильно и натяжение ремня в норме, то устанавливаем нижнюю переднюю крышку привода ГРМ и шкив привода вспомогательных агрегатов. Затягиваем болт крепления шкива привода вспомогательных агрегатов вначале моментом 95 Н·м. Далее доворачиваем на 30°, а затем еще на 15°.

Проверку компрессии проводим для общей оценки технического состояния деталей цилиндропоршневой группы и клапанного механизма двигателя.
Прогреваем двигатель до рабочей температуры. Сбрасываем давление в системе питания двигателя (см. Замена топливного фильтра) и не устанавливаем на место предохранитель топливного насоса. Выворачиваем свечи зажигания из головки блока цилиндров.
Отсоединяем колодки жгута проводов системы управления двигателем от катушек зажигания.

Устанавливаем наконечник компрессометра в свечное отверстие головки блока цилиндров.
Подсоединяем клемму провода к «минусовому» выводу аккумуляторной батареи.
Проворачиваем коленчатый вал стартером при полностью нажатой педали «газа» в течение 2–4 с (показания манометра должны перестать возрастать). Фиксируем показание манометра и сбрасываем давление в компрессометре.
Для правильной оценки компрессии аккумуляторная батарея должна быть полностью заряжена.
Аналогично проверяем компрессию в других цилиндрах двигателя.
Компрессия исправного двигателя должно находиться в пределах 11,0–13,0 бар, а разность показаний по цилиндрам не должна превышать 1,0 бара.
Для выяснения причин низкой компрессии заливаем в цилиндр через свечное отверстие 10–15 см³ моторного масла и повторяем измерение.
В том случае, если при повторном измерении компрессия возросла более чем на 2,0 бара, наиболее вероятной причиной неисправности является сильный износ, залегание или поломка поршневых колец. Если же показания манометра после заливки масла не выросли, то, скорее всего, тарелки клапанов неплотно прилегают к седлам головки блока цилиндров. Это может произойти при нарушении тепловых зазоров в приводе клапанов, а также при большом износе, прогаре или повреждении тарелок или седел клапанов. Окончательно выяснить причину неисправности можно только после разборки двигателя.

Проверка цепи включения стартера Шевроле Лачетти.

Если при переводе ключа в замке зажигания в положение START стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Поиск неисправности начинаем с проверки предохранителя «Ef4» (30 А)…

…который находится в монтажном блоке моторного отсека.
Если предохранитель «Ef4» цел — переходим к проверке работоспособности стартера.
При выключенном зажигании…

…соединяем отрезком изолированного провода управляющий вывод тягового реле и наконечник провода, идущего от «плюсового» вывода аккумуляторной батареи.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне контакта выводов тягового реле с отрезком провода.
Не замкните провод на «массу» в момент соединения выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле.
Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и соединив выводы), можно пустить двигатель и доехать до места ремонта.

Проверка катушки зажигания Шевроле Лачетти и ее цепей.

Для проверки работоспособности катушки зажигания сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса (см. Замена топливного фильтра). Снимаем с двух свечей зажигания (обслуживаемых проверяемой катушкой) наконечники высоковольтных проводов и вставляем в них заведомо исправные свечи зажигания.

Соединяем резьбовые части свечей, обмотав их оголенным многожильным медным проводом.

Во избежание поражения током при проворачивании коленчатого вала стартером не прикасайтесь руками к свечам зажигания и наконечникам высоковольтных проводов.

Помощник, переведя ключ в замке зажигания в положение START, проворачивает коленчатый вал.
При исправных свечах зажигания, высоковольтных проводах, катушке зажигания и ее цепях между электродами свечей должны регулярно проскакивать искры.
Если это не так — необходимо проверить цепи питания и управления катушкой.
Для проверки цепи питания катушки отсоединяем от нее колодку жгута проводов системы управления двигателем…

…и подсоединяем один щуп тестера между «массой» двигателя и выводом (к которому подходит провод розового цвета) колодки жгута проводов.
При включенном зажигании прибор должен зафиксировать напряжение, равное напряжению на выводах аккумуляторной батареи.
Если значение напряжения не соответствует норме, проверяем целостность предохранителя «F2» салонного монтажного блока, а также исправность цепи (обрыв или замыкание на «массу») между выводом колодки системы управления двигателем и выводом колодки, которая подсоединяется к контактной части замка зажигания. Обратите внимание, что эта цепь включает в себя также реле К7.
Для проверки цепи управления катушкой зажигания используем пробник с лампой мощностью 1,2 Вт.

Подсоединяем щупы пробника к выводам колодки жгута проводов управления катушкой зажигания.
При исправных цепях управления и питания катушки зажигания во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать.
В противном случае проверяем цепи между выводами катушки зажигания и выводами колодки жгута проводов ЭБУ.
Если цепи питания и управления катушкой зажигания исправны, но при проверке на свечах нет искры (см. выше), то следует проверить саму катушку.
Для проверки катушки зажигания следует замерить сопротивление…

…и вторичной (12–13 кОм) обмоток.
При отсутствии искры на свечах следует также проверить исправность высоковольтных проводов.
Изоляция и наконечники проводов не должны иметь повреждений, а сопротивление колебаться в диапазоне от 1,7 до 4,0 кОм в зависимости от длины провода.

Проверка цепи включения топливного насоса Шевроле Лачетти.

Если при включении зажигания топливный насос не включается (его работу можно проконтролировать на слух) — возможна неисправность, как самого топливного насоса, так и цепи его включения.
Проверку цепи включения топливного насоса начинаем с оценки целостности предохранителя Ef18 (15 А), расположенного в монтажном блоке моторного отсека.

Неисправный предохранитель топливного насоса заменяем новым, предварительно проверив, нет ли замыкания одного из выводов гнезда предохранителя на «массу».
Неисправность в цепи включения топливного насоса может быть вызвана повреждением реле насоса К7 в монтажном блоке.
Для проверки реле…

…извлекаем его из монтажного блока и заменяем заведомо исправным.
Для этой цели можно использовать реле К8 стеклоподъемников.
Если с вновь установленным реле топливный насос включается, то реле топливного насоса вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле топливного насоса. Для этого вынимаем реле из монтажного блока.

Измеряем напряжение между гнездом «30» монтажного блока и «массой».
Прибор должен зафиксировать напряжение, равное напряжению бортовой сети. Если это не так — неисправен монтажный блок. Также измеряем сопротивление между гнездом «85» монтажного блока и «массой». При исправной цепи «массы» прибор должен зафиксировать сопротивление менее 1 Ом.
При включенном зажигании измеряем напряжение между гнездом «86» монтажного блока и «массой».
Прибор должен зафиксировать напряжение около 12 В. Если этого не происходит — проверяем исправность цепи между гнездом «86» и выводом колодки жгута проводов ЭБУ. Если цепь исправна — неисправен ЭБУ. Устанавливаем реле на место и отсоединяем колодку жгута проводов от топливного модуля.

Измеряем напряжение между выводами провода серого цвета («+» питания насоса) и соседнего с ним «массового» провода черного цвета.
При включении зажигания в течение 2 с прибор должен фиксировать напряжение, равное напряжению бортовой цепи. В противном случае проверяем исправность цепей между гнездом «87» монтажного блока и выводом провода серого цвета колодки жгута проводов топливного модуля, а также между «массой» и выводом провода черного цвета колодки жгута проводов топливного модуля.

Проверка давления в системе питания двигателя Шевроле Лачетти.

Для проверки давления в топливной рампе необходимо приспособление, которое можно изготовить самостоятельно. Для этого потребуется манометр (например, от шинного насоса), маслобензостойкий шланг (с внутренним диаметром 8 мм), тройник (с наружным диаметром трубок 8 мм) и червячные хомуты (6 шт.).
Работу проводим на холодном двигателе. Сбрасываем давление в системе питания двигателя.

Снимаем пластмассовую трубку, соединяющую стальную трубку, которая проходит под днищем автомобиля от топливного бака, и топливную рампу.
На выходной штуцер стальной трубки, идущей под днищем автомобиля от топливного бака, надеваем шланг и закрепляем его хомутом. Другой конец шланга надеваем на входной штуцер топливной рампы и закрепляем его хомутом. В доступном месте разрезаем шланг и устанавливаем тройник, закрепляя шланги на штуцерах тройника хомутами.
На свободный штуцер тройника надеваем отрезок шланга, на другой конец которого устанавливаем манометр, и закрепляем шланг хомутами.
Включаем зажигание и проверяем герметичность в соединениях установленного приспособления.
Пускаем двигатель и при его работе на холостом ходу…

…измеряем давление топлива в системе, которое должно быть равно 2,8–3,3 бара.
После остановки насоса давление может незначительно снизиться и затем стабилизироваться на некоторое время. Если давление в системе больше 3,3 бара — неисправен регулятор давления топлива.
Пониженное, но стабильное давление топлива может быть вызвано засоренностью топливного фильтра или сетчатого фильтра топливного модуля, а также неисправностью насоса или регулятора давления топлива. Топливный фильтр лучше сразу заменить новым, который рекомендуем всегда иметь в запасе.
Если давление топлива в системе питания двигателя низкое и продолжает падать после выключения насоса, то причиной этого может быть негерметичность соединений топливного модуля, неисправность регулятора давления или насоса, а также негерметичность форсунок.
Негерметичную форсунку, как правило, можно определить по темному цвету ее распылителя, на котором присутствуют закоксовавшиеся капли топлива.

Проверка системы зажигания (1,4 л / 1,6 л DOHC)

1. Важно проверить наличие искры на всех цилиндрах, чтобы локализовать проблему на входных или на выходных сигналах катушки электронной системы зажигания.
2. При проверке выходных сигналов на наличие сигнала момента зажигания рекомендуется использовать осциллоскоп для наблюдения за изменением сигналов. При измерении этих выходных сигналов с помощью вольтметра, могут случиться неустойчивые неисправности, не регистрируемые вольтметром.
3. Если входные сигналы момента зажигания контроллера ЭСУД на катушку электронной системы зажигания в норме, то причина неисправности находится в катушке электронной системы зажигания.
4. Если входные сигналы датчика положения коленчатого вала на контроллер ЭСУД в норме, и нет проблем с проводкой, то причина неисправности находится в контроллере ЭСУД.
5. Эта операция вместе с операцией 25 проверяет напряжение аккумуляторной батареи и контакт на массу катушки электронной системы зажигания.

1. Снимите свечи зажигания.
2. Проверить свечи зажигания на влажность, трещины, неправильный зазор, обожженные электроды или значительные отложения.
3. Заменить свечи зажигания, если необходимо.

1. Измерить сопротивление проводов зажигания.
2. Заменить все провода зажигания с сопротивлением выше установленного.
3. Проверить наличие искры на всех проводах зажигания.

1. Выключить зажигание.
2. Отсоединить разъём катушки электронной системы зажигания.
3. Проворачивая коленчатый вал, измерить уровень сигнала на клемме 1 разъема катушки электронной системы зажигания.

1. Отремонтировать проводку, если необходимо.
2. Присоединить разъем катушки электронной системы зажигания.
3. Проверить наличие искры на всех проводах зажигания.

1. Выключить зажигание.
2. Заменить катушку электронной системы зажигания.
3. Присоединить разъем катушки электронной системы зажигания.
4. Проверить наличие искры на всех проводах зажигания.

1. Выключить зажигание.
2. Заменить контроллер ЭСУД.
3. Присоединить разъем катушки электронной системы зажигания.
4. Проверить наличие искры на всех проводах зажигания.

1. Выключить зажигание.
2. Отсоединить разъём датчика положения коленчатого вала (СКР).
3. Измерить сопротивление между клеммами 1 и 2 разъема датчика положения коленчатого вала.

1. Измерить сопротивление между клеммами 1 и 3 разъема датчика положения коленчатого вала.
2. Измерить сопротивление между клеммами 2 и 3 разъема датчика положения коленчатого вала.
3. Сопротивление бесконечно (обрыв цепи)?

1. Включить зажигание.
2. Измерить уровень сигнала между клеммами 1 и 3 разъема датчика положения коленчатого вала.

1. Включить зажигание.
2. Измерить уровень сигнала между клеммами 2 и 3 разъема датчика положения коленчатого вала.

1. Выключить зажигание.
2. Присоединить контрольную лампу между клеммой 2 разъема катушки электронной системы зажигания и массой.
3. Включить зажигание.

1. Выключить зажигание.
2. Заменить датчик положения коленчатого вала.

1. Важно проверить наличие искры на всех цилиндрах, чтобы локализовать проблему на входных или на выходных сигналах катушки электронной системы зажигания.
2. При проверке выходных сигналов на наличие сигнала момента зажигания рекомендуется использовать осциллоскоп для наблюдения за изменением сигналов. При измерении этих выходных сигналов с помощью вольтметра, могут случиться неустойчивые неисправности, не регистрируемые вольтметром.
3. Если входные сигналы момента зажигания контроллера ЭСУД на катушку электронной системы зажигания в норме, то причина неисправности находится в катушке электронной системы зажигания.
4. Если входные сигналы датчика положения коленчатого вала на контроллер ЭСУД в норме, и нет проблем с проводкой, то причина неисправности находится в контроллере ЭСУД.
5. Эта операция вместе с операцией 25 проверяет напряжение аккумуляторной батареи и контакт на массу катушки электронной системы зажигания.

Проверка системы зажигания (1.8D-FAM I)

Внимание! Чтобы не допустить поражения электротоком при работе с проводами зажигания на работающем двигателе, использовать изолированные плоскогубцы.

Установка поршня первого цилиндра в положение ВМТ такта сжатия Chevrolet Cruze

Полезный совет: Поскольку коленчатый вал неудобно проворачивать за болт крепления к нему шкива, можно сделать это следующими способами:

• 1) включите любую передачу (лучше IV) и медленно прокатите автомобиль до совмещения меток;
• 2) включите любую передачу и вывесите одно из передних колес, затем поворачивайте вывешенное колесо до совмещения меток.

При установке поршня 1-го цилиндра в ВМТ метки на шкивах распределительных валов должны быть расположены друг против друга.

. а метка на шкиве коленчатого вала при этом должна совпасть с прорезью на задней крышке привода газораспределительного механизма. 1. Снимите крышки ремня привода газораспределительного механизма (см. "Замена ремня привода газораспределительного механизма и его натяжного ролика").

2. Проверните коленчатый вал двигателя за болт крепления шкива коленчатого вала до совмещения метки на шкиве коленчатого вала с вырезом на задней крышке привода газораспределительного механизма. 3. Проверьте совпадение меток на шкивах распределительных валов.

Видео про "Установка поршня первого цилиндра в положение ВМТ такта сжатия" для Chevrolet Cruze

Теория ДВС: Как выставить ГРМ без меток? (пример на 8 кл двигателе) Chevrolet Lacetti Проверка меток ГРМ через ВМТ поршня. Датчик положения коленчатого вала ДПКВ

Читайте также:


• Обманка лямбда зонда митсубиси аутлендер 1

• Как подключить щетки на иж

• Глючит люк ауди а4 б6

• Типы лямбда зондов bosch

• Где находится электроусилитель руля на приоре 16 клапанов
