Дпкв шевроле лачетти где находится
Датчик коленвала Шевроле Лачетти является миниатюрным изделием, но при возникновении каких-либо отклонений в его работе, двигатель автомобиля может полностью не запускаться либо работать очень нестабильно. Если в процессе эксплуатации ДПКВ начнет сбоить, то эту неприятность необходимо устранить как можно скорее. Провести диагностику и осуществить, при необходимости, замену датчика можно в гаражных условиях самостоятельно.
Признаки неисправности
Многие признаки неисправности датчика положения коленчатого вала не являются характерными только для этого вида поломок двигателя. Тем не менее, рекомендуется в первую очередь обратить внимание на эту деталь, если наблюдаются следующие отклонения в работе силового агрегата:
- Двигатель медленно набирает обороты.
- Холостые обороты начинают «плавать».
- Двигатель запускается с трудом.
Особенно заметно проявляются отклонения в работе двигателя при небольших оборотах. Например, частота вращения коленвала может произвольно увеличиваться более чем в 2 раза от номинального значения, которое должно наблюдаться на холостых оборотах. Проблема с приемистостью ДВС также проявляется, прежде всего, когда мотор еще не набрал достаточного количества оборотов.
В ситуации, когда двигатель совсем не запускается невозможно установить вышеперечисленные диагностические признаки. В такой ситуации следует, прежде всего, проверить наличие искры на электродах свечей и топлива в бензобаке.
Диагностика ДПКВ Шевроле Лачетти
Самым простым способом удостовериться в том, что причина нестабильной работы двигателя заключается в неисправности ДПКВ, является замена этой детали на заведомо исправный элемент. Прежде всего, потребуется найти эту деталь на двигателе Шевроле Лачетти. Находится датчик возле масляного фильтра.
Когда местоположение детали будет установлено, процесс выполнения такой операции должен осуществляться по следующему алгоритму:
- Отсоединить минусовой контакт аккумулятора.
- Снять провода с ДПКВ.
- Открутить крепление датчика (следует использовать шестигранный ключ).
- Установить новый датчик.
- Подключить контактные провода.
- Закрутить крепление ДПКВ.
- Подключить аккумулятор.
- Завести двигатель.
Если после проделанной работы двигатель Шевроле Лачетти будет работать идеально ровно, то это означает, что причиной неисправность являлась именно эта деталь. В противном случае, потребуется проверить другие датчики и электрические приборы системы запуска двигателя.
Советы и рекомендации
В процессе выполнения диагностических работ и осуществления замены датчика, следует придерживаться некоторых правил, которые позволят осуществить эту работу максимально правильно и при минимальных временных затратах.
- При установке датчика болт крепления следует закручивать моментом до 6,5 Н/м. В противном случае можно легко сорвать резьбу и добиться надежной фиксации этой детали уже будет невозможно.
- Даже после успешной замены ДПКВ Шевроле Лачетти «чек» на приборной панели может продолжать гореть. Чтобы избавиться от этой проблемы потребуется осуществить сброс ошибки из памяти ЭБУ.
- Приобретать датчик для замены следует только в заслуживающих доверия торговых организациях. Если будет куплен бракованный элемент, то после замены ДПКВ владельцу машины потребуется проверить все электронные компоненты, ответственные за запуск и работу двигателя, прежде чем будет установлен факт неисправности нового элемента.
Для проведения более точной диагностики электрической системы необходимо использовать специальные приборы и устройства, но стоимость такого оборудования может составлять десятки тысяч рублей. По этой причине, многие автомобилисты не решаются самостоятельно устранять неисправности систем зажигания, а обращаются в специализированные мастерские для установления причин неисправности системы зажигания.
В настоящее время автомобильный рынок весьма обширен и выбор автомобилей на нем очень велик в любом ценовом диапазоне, к тому же автомобиль в наше время стал не роскошью, а необходимостью. Компания Шевроле смогла создать такой, автомобиль, который отвечает всем требованиям надёжности и комфорта. Этим автомобилем стал Шевроле Лачетти, очень популярный и недорогой авто сильно полюбился людям, что его можно встретить на всех дорогах стран СНГ.
Лачетти обладает экономичным двигателем с инжекторным впрыском топлива, как известно, если автомобиль оснащен инжектором в нем очень много датчиков, участвующих в процессе работы двигателя. Когда какой-либо из датчиков выходит из строя его поломку сложно найти и необходимо проводить компьютерную диагностику, что по карману не каждому владельцу данного авто. Поэтому очень важно знать признаки неисправности датчиков, чтобы с легкостью и самостоятельно определить виновника неисправности автомобиля.
В данной статье речь пойдет о датчиках на автомобиле Шевроле Лачетти, а именно об их назначении, расположении и признаках неисправности.
Электронный блок управления двигателем
Все датчики, которые имеются в автмобиле, управляются со специального головного устройства называемого электронный блок управления двигателем. Данная деталь напоминает компьютер, в котором обрабатывается большое количество различных процессов, просчитываются различные задачи и посылаются команды на ту или иную деталь.
Блок управления двигателем довольно надежная деталь, которую сложно вывести из строя, но как говориться «Нет ничего не возможного».
Сломать блок двигателя можно:
- Коротким замыканием, которое может возникнуть при замене датчиков, смене аккумуляторной батареи или установки сигнализации;
- Попадание влаги при мойке автомобиля, а именно его двигателя. Нужно быть предельно осторожным, чтобы большое давление воды не попадало на ЭБУ;
- При «прикуривании» другого авто возможны большие броски тока, способные вызвать повреждения в блоке управления двигателем;
Расположение
Находится блок управления двигателем на Шевроле Лачетти в подкапотном пространстве между аккумуляторной батарей и крылом автомобиля.
Признаки неисправности:
К признакам неисправности датчика можно отнести все признаки поломки любого из датчиков, так как причина неработоспособности любого из датчиков может крыться в проблеме самого ЭБУ. Довольно часто в блоке управления двигателем возникают повреждения в виде перегорания дорожек или радиоэлементов (транзисторов, конденсаторов, диодов и т.п.), которые отвечают за работу конкретного датчика.
Датчик положения коленчатого вала
Для того чтобы правильно подавать искру в нужный цилиндр в такт его сжатия, блоку управления двигателем необходимо понимать в какой момент времени определенный цилиндр находится в ВМТ. Для этого предназначен датчик положения коленчатого вала, именно он определяет в каком положении находится коленвал и, следовательно, поршни двигателя.
ДПКВ является единственным датчиком, без которого двигатель автомобиля не сможет запуститься, а именно на ДВС будет отсутствовать искра.
Расположение
Датчик коленчатого вала на автомобиле Шевроле Лачетти находится под масляным фильтром и крепиться одним болтом.
Признаки неисправности:
- На ДВС отсутствует искра;
- Двигатель троит;
- ДВС не запускается;
Датчик фаз
Для определения фазы газораспределения применяется специальный датчик фаз. Назначение датчика заключается в определения необходимости впрыск в определенный момент времени в нужный цилиндр. Принцип работы датчика основан на эффекте холла.
При неисправности датчика на панели приборов загорается лампа «CHECK Engine».
Расположение
Датчик фаз на Шевроле Лачетти находится с торца головки блока цилиндров вблизи шкива распределительного вала.
Признаки неисправности:
- Повышенный расход топлива;
- Потеря мощности двигателя;
Датчик детонации
Зачастую даже в исправном двигателе способы появляться детонации, которые могут вызвать серьезные повреждения в двигателе. Детонация возникает из-за неправильного угла опережения зажигания или некачественного топлива. Для уменьшения детонаций в двигателе во многих автомобилях применяется датчик детонации, который меняет угол опережения зажигания и тем самым снижает детонации в двигателе. Работает датчик по принципу пьеза элемента, то есть вырабатывает небольшую величину напряжения и передает показания на ЭБУ.
Расположение
Находится датчик детонации Шевроле Лачетти на блоке цилиндров, так как в этом месте наиболее проще обнаружить детонации в двигателе.
Признаки неисправности:
- Повышенный расход топлива;
- Нестабильная работа ДВС;
- Потеря мощности и динамики;
Датчик положения заслонки и Регулятор ХХ
Так как в Лачетте используется электронная дроссельная заслонка, в которую уже встроены датчик положения дроссельной заслонки (ДПДЗ) и регулятор холостого хода (РХХ). Данные являются довольно надежными элементами, которые крайне редко выходят из строя.
Расположение
Находится на впускном ресивере автомобиля, замена производиться вместе с РХХ и ДПДЗ.
Признаки неисправности:
- Плавают обороты ХХ;
- Двигатель глохнет на ХХ;
- Скачут обороты от 500 до 2500 об/мин;
Датчик абсолютного давления
Для определения разрежения во впускном ресивере используется датчик абсолютного давления. Основываясь на показаниях блок управления двигателем корректирует топливную смесь в зависимости от нагрузки на мотор. Поломка датчика информируется зажжением лампы «Check Engine».
Расположение
Находится датчик абсолютного давления Шевроле Лачетти на впускной трубе.
Признаки неисправности:
- Повышенные обороты холостого хода;
- Потеря мощности;
- Тяжелый запуск двигателя;
Датчик скорости
Для определения скорости автомобиля применяется специальный датчик скорости. Датчик считывает показания с дифференциала КПП и преобразует их в импульсы, передавая на блок управления двигателем. Принцип работы датчика основан на эффекте Холла.
Расположение
Находится датчик скорости на Шевроле Лачетте в корпусе КПП.
Признаки неисправности:
- Не работает спидометр;
Датчик температуры охлаждающей жидкости
Чтобы правильно составлять топливно-воздушную смесь в зависимости от температуры мотора, применяется датчик температуры охлаждающей жидкости (ДТОЖ), так же датчик отвечает за включение вентилятора охлаждения при достижении критической температуры ОЖ. Внутри датчика заточен термоэлемент, меняющий сопротивление в зависимости от температуры антифриза.
Расположение
ДТОЖ на Лачетти расположен на блоке двигателя между 1 и 2 цилиндром.
Признаки неисправности:
- Двигатель плохо запускается на холодную;
- Не включается вентилятор охлаждения;
- Повышенный расход топлива;
Датчик кислорода
С приходом евростандартов автомобили стали жестко контролироваться защитниками окружающей среды. Современные автомобили оснащены различными устройствами, которые значительно снижают выбросы вредных веществ в окружающую среду. Датчик кислорода улавливает показания выхлопных газов и передает их на ЭБУ. Блок управления двигателем, получая данные показания, корректирует топливную смесь для снижения вредных выбросов.
Расположение
Находится датчик кислорода Шевроле Лачетти в выпускном коллекторе двигателя.
Признаки неисправности:
- Черный дым из трубы;
- Повышенный расход топлива;
- Не равномерная работа ДВС;
Датчик температуры воздуха
Принцип работы датчика температуры всасываемого воздуха аналогичен ДТОЖ, только данный датчик замеряет температуру воздуха и основываясь на этих показаниях корректирует топливную смесь.
Расположение
Находится на торце впускной трубки подачи воздуха в двигатель Шевроле Лачетти.
Признаки неисправности:
- Потеря мощности;
- Нестабильная работа ДВС;
- Отсутствие оборотов ХХ;
Датчик давления масла
Для правильной и эффективной смазки двигателя масло в нем должно подаваться под давлением. Для контроля данного давления имеется специальный датчик, который информирует водителя при потере давления масла в двигателе.
Расположение
Датчик давления масла расположен с торца двигателя противоположному приводу ГРМ, то есть ближе к АКБ.
Замена датчика коленвала Лачетти не сложная процедура, но требует аккуратности. Весь процесс рассмотрим в этой статье.
Датчик положения коленчатого вала Шевроле Лачетти является первым датчиком, по сигналу которого ЭБУ начинает управление при запуске двигателя. При его неисправности блок управления двигателем переходит на сигнал от датчика распредвалов. Но на это ЭБУ требуется время. Поэтому, если двигатель Вашего Лачетти запускается не сразу, а после нескольких секунд работы стартера, тогда это повод озадачится проверкой ДПКВ.
Датчик положения коленчатого вала Шевроле Лачетти установлен в нижней части блока цилиндров возле маховика под масляным фильтром, немного правее.
Датчик положения коленчатого вала Шевроле Лачетти
По сигналам этого датчика ЭБУ определяет частоту вращения коленчатого вала и его положение.
Датчик положения коленчатого вала Лачетти
Датчик положения коленчатого вала Шевроле Лачетти — индуктивного типа, реагирует на прохождение вблизи своего сердечника зубьев задающего диска, прикрепленного к щеке коленчатого вала 4-го цилиндра. Зубья расположены на диске с интервалом 6°.
Для определения положения коленчатого вала два зуба из 60 срезаны. Благодаря этому образуется широкий паз.
При прохождении этого паза мимо датчика в нем генерируется опорный импульс синхронизации. Установочный зазор между сердечником датчика и вершинами зубьев составляет примерно 1,3 мм. При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика — в его обмотке наводятся импульсы напряжения переменного тока. По количеству и частоте этих импульсов ЭБУ рассчитывает фазу и длительность импульсов управления форсунками и катушками зажигания.
Замена датчика коленвала Лачетти своими руками
2.Отсоединяем электрический разъём датчика положения коленчатого вала и пластиковый держатель проводов
Разъём датчика положения коленчатого вала Шевроле Лачетти

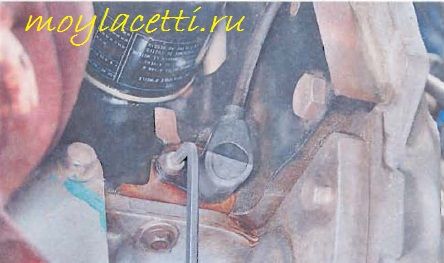

3.Шестигранным ключом откручиваем болт крепления датчика положения коленчатого вала Лачетти и снимаем датчик
Шестигранным ключом откручиваем болт крепления датчика положения коленчатого вала Лачетти
4.Устанавливаем новый датчик и закручиваем болт до 6,5 Н•м
5.Подключаем колодку проводов и устанавливаем на место пластиковый держатель.
Легкий запуск двигателя Chevrolet Lacetti и бесперебойная работа силового агрегата в целом многим обязаны датчику положения коленчатого вала (ДПКВ). Именно это незатейливое на первый взгляд устройство передает электронному блоку управления (ЭБУ) основную информацию, необходимую для расчета фаз газораспределения, впрыска топливо-воздушной смеси и пр.
ДПКВ работает на основе эффекта Холла. Сенсор расположен вблизи зубчатого колеса коленвала. Проходя мимо датчика зубья шестерни изменяют параметры напряжения ДПКВ, что позволяет ЭБУ анализировать скорость вращения коленчатого вала.
Поломка датчика положения коленвала Шевроле Лачетти чревата серьезным сбоем в работе силового агрегата. Из-за неправильной работы ДПКВ могут наблюдаться следующие симптомы:
- Неустойчивая работа мотора на холостом ходу
- Низкая динамика разгона
- Утрата тяговой мощности
- Двигатель не заводится
- Двигатель часто глохнет
- и пр.
Неправильная работа датчика положения коленвала сразу же замечается системной логикой. Аварийный индикатор Check Enginne выдаст ошибку Р-0335 . Данная ошибка свидетельствует о неверном сигнале ДПКВ. Перед непосредственным устранением ошибки нужно разобраться с ее первопричиной.
Как нормализовать работу ДПКВ Chevrolet Lacetti
Источником поломки датчика положения коленчатого вала может быть как проводка, так и сам сенсор. В подавляющем большинстве случаев неправильная работа ДПКВ провоцируется обрывом сигнального провода или же коротким замыканием на массу. Но встречаются и случаи повреждения датчика. Первым делом необходимо извлечь ДПКВ и тщательно его осмотреть.
Как снять ДПКВ
Датчик положение коленвала Chevrolet Lacetti находится в районе масляного щупа двигателя. Корпус датчика крепится к масляному насосу мотора. ДПКВ рекомендуется отсоединять сверху, открыв капот. Но доступ к датчику можно получить и снизу, демонтировав предварительно защиту масляного поддона двигателя.
- Останавливаемся и глушим двигатель.
- Открываем капот и откидываем клемму «-» от аккумулятора.
- Отсоединяем проводную колодку от датчика положения коленвала. Чтобы это сделать, необходимо предварительно сжать пружинныйфиксатор.
- Выкручиваем стопорный болт, которым крепится корпус ДПКВ на масляном насосе двигателя. Мастеру потребуется шестигранник на 5 или же торцевая бита Torx T-30.
- Извлекаем датчик положения коленчатого вала.
При извлечении ДПКВ следует обратить внимание на макушку датчика, то есть рабочую поверхность сенсора. Датчик должен быть абсолютно чистым, допускается лишь наличие масляной пленки. Металлической стружки быть не должно. Если на проблемном датчике имеется прилипшая металлическая стружка, то скорее всего именно она и является источником проблем. Пример стружки на фото ниже.
При наличии на сенсоре стружки следует вытереть датчик насухо и попробовать, как будет работать двигатель с чистым ДПКВ Шевроле Лачетти. Дополнительно наличие металлической стружки на датчике – это четкий сигнал о плохом состоянии моторного масла . То есть следует как можно скорее заменить смазку в двигателе. При этом крайне желательно поменять смазку вместе с промывкой мотора. В блоге по ремонту Шевроле Лачетти есть подробный обзор о том, как правильно меняется двигательное масло.
Диагностика ДПКВ
Чтобы подтвердить или исключить поломку датчика коленвала, его следует прозвонить. Для этого потребуется автомобильный мультиизмеритель. Диагностика преследует цель проверки сопротивления и напряжения.
Для начала следует проверить саму проводку, соединяющую датчик с электронным блоком управления. Делается это по следующей схеме:
- Выключаем зажигание.
- Откидываем минусовую клемму от АКБ.
- Отсоединяем проводную колодку от ДПКВ.
- Подключаем питание бортовое электросети.
- Включаем зажигание, стартером при этом не нужно крутить двигатель.
- Настраиваем мультиизмеритель на контроль напряжения.
- Измеряем напряжение между контактами 2 и 3. На исправной линии питания напряжение составит около 2,5 (В).
- Изменяем напряжение между контактами 1 и 3. Как и в предыдущем случае, напряжение должно находиться в районе 2,5 (В).
Если проводка является исправной, можно переключаться на проверку датчика. В случае несоответствия напряжения эталону, необходимо искать обрыв цепи или же повреждение провода, через которое проводка и коротит.
Как проверить датчик
- Настраиваем мультиизмеритель на проверку сопротивления.
- Отключаем ДПКВ и снимаем его. Выше уже было рассказано, как это сделать.
- Измеряем сопротивление между контактами 1 и 2. Сопротивление исправного датчика находится в пределах 500-600 (Ом).
Конечно, судить об исправности ДПКВ по одному лишь сопротивлению нельзя. Обязательно и непременно в учет следует взять и напряжение. Обратите внимание, в проверке напряжения важна не его конкретная величина, а динамика изменения .
- Настраиваем измеритель на проверку напряжения.
- Подсоединяем измерительные щупы к выводам 1 и 2.
- К рабочей части сенсора следует подвести металлический стержень. В момент подведения стержня значение напряжения должно меняться. На роль металлического стержня идеально подходит шлиц небольшой отвертки.
После диагностики ДПКВ и его проводки обычно остаются ошибки Check Engine. Если даже и удалось восстановить работу датчика положения коленвала, нередко двигатель не запускается из-за оставшихся системных ошибок. В этом случае нужно просто скинуть ошибки.
Что делать, если исправна и проводка, и датчик
Такое иногда бывает, что проверка показывает полную исправность и проводов, и самого сенсора коленчатого вала Chevrolet Lacetti. В данном случае есть высокая вероятность выхода из строя самого ЭБУ . Для подтверждения поломки блока управления следует проверить напряжение между контактом 1 на проводной колодке датчика и контактом М21 на колодке ЭБУ. Таким же образом проверяется напряжение между контактом 2 на проводной колодке датчика и контактом М5 на колодке ЭБУ.
Значение напряжений должны быть примерно одинаковы. Если напряжения не соответствуют друг другу, то электронный блок управления требует замены.
Дополнительная информация
При неисправности самого датчика коленчатого вала Шевроле Лачетти двигатель попросту перестает запускаться. Если же неисправна проводка или есть проблемы с ЭБУ, то мотор в большинстве случаев может запускаться. Но передвижение автомобиля при этом будет явно проблемным.
ЭБУ ориентируется при работе мотора не только на датчик положения коленвала. Блок управления учитывает еще и данные от датчика положения распределительного вала. Кстати, в блоге по ремонту Chevrolet Lacetti есть интересный обзор о ремонте датчика распредвала.
В Шевроле Лачетти (седан, хэтчбек 1.6) силовой агрегат оснащен системой распределительного впрыска горючего. Топливо подается в каждый цилиндр через форсунки с запрограммированной очередностью.
Конструкция системы типичная, как для большинства марок с предустановленным ЭБУ: датчик параметров работы мотора, ЭБУ, исполнительные устройства.
ЭБУ – это мини компьютер, установленный в двигатель автомобиля. Он состоит из модуля оперативной памяти, запоминающего устройства.
Электронный блок управления двигателем
Блок устанавливается в моторном отсеке, крепится специальными кронштейнами. Питание от переменного тока. Основная функция ЭБУ – диагностическая, контроль над работой силового агрегата, идентификация неисправностей, уведомление на центральной приборной панели. Во избежание негативных последствий ЭБУ переводит неисправные агрегаты в аварийный режим работы.
При запуске двигателя Chevrolet Lacetti на центральной консоли загорается ряд индикаторов, после двух секунд работы они гаснут, что указывает на исправность всех систем автомобиля. Если какой-то из индикаторов не погас, очевидно, что механизм неисправен, требуется профилактика, диагностика. После перехода в аварийный режим работы снижается мощность двигателя, повышается потребление горючего, педаль акселератора становится малоинформативной с периодическими провалами при нажатии. Вывод из аварийного режима возможен при помощи программного обеспечения или автоматически после третьей безаварийной поездки.
Все системные ошибки, даже те, которые уже устранены, записываются в памяти блока управления. По необходимости они считываются диагностическим сканером, подключенным к колодке под рулевым колесом, справа от рычага открытия капота.
Датчик положения коленчатого вала
ДПКВ установлен на передней стенке блока цилиндров. Механизм в режиме онлайн передает микроконтроллеру информацию о частоте вращения коленчатого вала.
При прохождении зубьев вблизи диска он фиксирует данные, передает микроконтроллеру. Зубья с наклоном в 6 градусов. С целью упрощения положения коленвала два зуба из шестидесяти удалены, образуется широкий паз. Проходя мимо ДПКВ, в последнем возникает опорный импульс, считывается положение коленвала.
Датчик фаз (положения распределительного вала)
Датчик распредвала зафиксирован в правой части головки блока цилиндров с торцевой части, вблизи шкива распредвала. Работа ДПРВ основана на работе датчика Холла. Фиксация происходит в момент прохода выступа на торце распредвала. На основании импульсов выставляется угол опережения зажигания, определяется цилиндр, в который необходимо подать горючее в «данный момент».
При неисправности ЭБУ переходит в режим аварийной работы, на центральной консоли приборов горит индикатор ошибки, уведомляющий о поломке в работе механизма.
Датчик положения дроссельной заслонки Шевроле Лачетти
ДПДЗ установлен на дроссельном узле, вместе с регулятором холостого хода. На основании полученных сигналов от ДПДЗ ЭБУ определяет текущее положение заслонки, рассчитывает нагрузку на силовой агрегат. Корректируется качественный и количественный составы топливовоздушной смеси.
О неисправности датчика сигнализирует индикатор на центральной консоли приборов Chevrolet Lacetti (седан, хэтчбек 1.6). Необходима замена датчика в сборе с блоком регулятора холостого хода.
Датчик детонации Шевроле Лачетти
ДД установлен на стенке блока цилиндров. На основании сигналов ЭБУ корректирует зажигание на скоростном режиме свыше 90 км/час. О повышении амплитуды вибрации датчику указывает керамический элемент с чувствительной поверхностью. По достижении критической отметки, ЭБУ в автоматическом режиме корректирует угол опережения в сторону позднего.
В случае неисправности, агрегат переходит в аварийный режим работы, на центральной консоли приборов сигнализирует индикатор о наличии неисправности. О наличии неисправности также будет указывать вибрация мотора при резком повышении оборотов.
Датчик абсолютного давления Шевроле Лачетти
ДАД установлен на патрубке забора воздуха. На основании переданных параметров ЭБУ анализирует и корректирует разрежение, снижает (увеличивает) нагрузку на силовой агрегат. Также стабилизируется пропорция топливовоздушной смеси в соответствии с нагрузкой мотора. Для увеличения мощности длительность работы топливной форсунки увеличивается за счет изменения угла дроссельной заслонки. Для снижения мощности угол изменяется, длительность работы распылителя сокращается. Неисправность работы агрегата сигнализируется индикатором на центральной консоли приборов Chevrolet Lacetti.
Датчики концентрации кислорода
В штатной комплектации установлено два датчика: один (управляющий) на корпусе впускного коллектора, второй (диагностический) – на приемной трубе.
Первый кислородный датчик – лямбда зонд на основании импульсов, которые передаются ЭБУ, проводится анализ, корректировка, дозирование кислорода, топлива, количества выхлопных газов. Порции настраиваются в соотношении максимальной балансировки горючей смеси, снижения количества выхлопных газов.
Нередки случаи выхода из строя лямбда зонда по причине использования этилированного бензина, термостойкого герметика, силикона при сборке силового агрегата.
Диагностический датчик (нижний) в процессе работы систематически отслеживает концентрацию выхлопных газов, работу катализатора. Принцип работы схож с управляющим. При неисправности горит индикатор на приборной панели.
С целью снижения уровня фактической токсичности, экономии на ежемесячном обслуживании в СТО устанавливается обманка – металлическая проставка под лямбда зонд. Обязательной диагностике и замене подлежит клапан рециркуляции выхлопных газов – EGR (ЕГР).
Датчик температуры охлаждающей жидкости
ДТОЖ расположен под впускным патрубком, между первым и вторым цилиндром. Основная задача – передача температурных показателей в режиме онлайн ЭБУ. Соблюдение градуса необходимо для качественного воспламенения топливовоздушной смеси в момент зажигания при старте силового агрегата.
ДТОЖ – это терморезистор с отрицательным коэффициентом температуры. Сопротивление снижается при повышении градуса. При неисправности на центральной консоли приборов сигнализирует индикатор.
Датчик температуры поступающего в цилиндры воздуха
ДТПЦ – установлен в торцевой части впускного трубопровода. Воздуховод размещен над крышкой клапанов. Назначение механизма аналогично предыдущему ДТОЖ. Неисправность (нестабильная работа) сигнализируется на приборной панели.
Часто в процессе движения пропадает холостой ход, автомобиль глохнет, нестабильно работает под нагрузкой. Одна из распространенных причин – неисправность ДМРВ датчика массового расхода воздуха. От неровной дороги, вибраций колодка с проводами отходит от контактной платы, что и является причиной.
Датчик скорости
ДС – устанавливается на верхней части корпуса коробки передач Шевроле Лачетти (седан, хэтчбек 1.6). Независимо от типа: МКПП или АКПП, он информирует ЭБУ о скорости машины в текущий момент. Принцип работы основан на эффекте Холла. Шестерня привода приводит в зацепление дифференциал. ДС передает ЭБУ импульсы напряжения определенной частоты. Электронный блок управления интерпретирует данные, выводит на монитор показатель скорости автомобиля.
Датчик уровня топлива
Внутри бака расположена механическая часть, а под приборной панелью электрическая. Интерпретируя импульсы, на центральную консоль выводится показатель уровня топлива. Индикатор не загорелся при запуске двигателя – вероятнее всего он вышел из строя, подлежит замене.
Датчик давления масла
ДДМ находится в правой части силового агрегата с тыльной стороны. Для замены нужно демонтировать переднее правое колесо, отсоединить колодку с проводами, снять датчик.
На этапе запуска мотора загорается индикатор красного цвета, после двух секунд он должен погаснуть. В противном случае это указывает на неисправность. Датчик давления масла состоит из механической и электрической частей. Первая вкручивается непосредственно в стенку блока мотора, вторая в приборную панель Шевроле Лачетти (седан, хэтчбек 1.6).
Антиблокировочная система
АБС (ABS) – датчик устанавливается на каждый из двух тормозных контуров: передний левый (правый), а также заднего. Помимо механической части, к датчику подключается колодка с электрическим питанием. При неисправности датчика она выводит на дисплей аварийное уведомление.
Цена каждого датчика уточняется на момент покупки. Нередко приобретается иные детали, агрегаты, необходимые для ремонта. Всегда сверяйте каталожные артикулы с заводскими, обращайте внимание на стоимость. Никогда оригинальная продукция не стоит дешево.
В максимальных комплектациях Шевроле Лачетти или по индивидуальному заказу проводится установка: парктроника, датчика удара, дождя на лобовом стекле. А также прочие опции, которыми не комплектуются базовые модели.
Читайте также:
