Доброго времени суток всем!
Пришел аппарат после грозы, не могу опознать микруху. Посмотрел в архивах ни чего не нашел. Может у кого есть в ремонте такой?

DVINA

8 Июл 2008

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

Диагностика
Определение неисправности
Выбор метода ремонта
Поиск запчастей
Устранение дефекта
Настройка

Неисправности

Все неисправности по их проявлению можно разделить на два вида - стабильные и периодические. Наиболее часто рассматриваются следующие:

не включается
не корректно работает какой-то узел (блок)
периодически (иногда) что-то происходит

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

(запросы) (хранилище) (запросы) (запросы)

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Marking (маркировка) - обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) - вид корпуса электронного компонента

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
SOT-89 - пластковый корпус для поверхностного монтажа
SOT-23 - миниатюрный пластиковый корпус для поверхностного монтажа
TO-220 - тип корпуса для монтажа (пайки) в отверстия
SOP (SOIC, SO) - миниатюрные корпуса для поверхностного монтажа (SMD)
TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
BGA (Ball Grid Array) - корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Сокращение	Краткое описание
LED	Light Emitting Diode - Светодиод (Светоизлучающий диод)
MOSFET	Metal Oxide Semiconductor Field Effect Transistor - Полевой транзистор с МОП структурой затвора
EEPROM	Electrically Erasable Programmable Read-Only Memory - Электрически стираемая память
eMMC	embedded Multimedia Memory Card - Встроенная мультимедийная карта памяти
LCD	Liquid Crystal Display - Жидкокристаллический дисплей (экран)
SCL	Serial Clock - Шина интерфейса I2C для передачи тактового сигнала
SDA	Serial Data - Шина интерфейса I2C для обмена данными
ICSP	In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2C	Inter-Integrated Circuit - Двухпроводный интерфейс обмена данными между микросхемами
PCB	Printed Circuit Board - Печатная плата
PWM	Pulse Width Modulation - Широтно-импульсная модуляция
SPI	Serial Peripheral Interface Protocol - Протокол последовательного периферийного интерфейса
USB	Universal Serial Bus - Универсальная последовательная шина
DMA	Direct Memory Access - Модуль для считывания и записи RAM без задействования процессора
AC	Alternating Current - Переменный ток
DC	Direct Current - Постоянный ток
FM	Frequency Modulation - Частотная модуляция (ЧМ)
AFC	Automatic Frequency Control - Автоматическое управление частотой

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Кто отвечает в форуме на вопросы ?

Ответ в тему МИНИ DVD DAEWOO DHC-UX3500 ОПОЗНАТЬ МИКРОСХЕМУ как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Как найти нужную информацию по форуму ?

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

По каким еще маркам можно спросить ?

По любым. Наиболее частые ответы по популярным брэндам - LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

Какие еще файлы я смогу здесь скачать ?

При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям - схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

https://kolyasin19.wixsite.com/mysite
при переходе по ссылкам вам будет предложена регистрация в Cashback EPN, поможет с экономить и вернуть % с любой покупки
Измерительные приборы и инструмент которыми я пользуюсь
осциллограф jds2023 http://ali.pub/2sb93i
SMD тестер MS8910 http://ali.pub/25y3np
программатор CH341A 24 25 серии EEPROM
http://ali.pub/1t5rs2
универсальный программатор Genius G540 http://ali.pub/1ir2h6
адаптер для 24 серии микросхем http://ali.pub/2967i1
адаптер для 25 серии микросхем http://ali.pub/1t5rwc
esr метр вариант 1 http://ali.pub/2xkg7s
esr метр вариант 2 http://ali.pub/1as17o
столик для пайки светодиодов http://ali.pub/30wo6d
цифровой видео микроскоп http://ali.pub/32d2s2
программатор tl866II plus +24 адаптера
http://ali.pub/3anrud

термо скотч http://ali.pub/38xjax
uv клей 5 секунд http://ali.pub/3anr26
kingbo rma-218 http://ali.pub/3anrdg

радиодетали
конденсаторы 190 шт 22-2200мкФ 35в http://ali.pub/25es0f
конденсаторы 520 шт 10-50В 1-1000 мкФ http://ali.pub/25ervk
тактовые кнопки 50 шт 6*6*5 мм http://ali.pub/1as1yi
тактовые кнопки 50 шт 6*6*5 мм http://ali.pub/1as202
тактовые кнопки 50 шт 6*6*6 мм http://ali.pub/1as245
тактовые кнопки 50 шт 6*6*4.3 мм http://ali.pub/298mbj
стабилизатор напряжения g973-120adj http://ali.pub/29bhb0
процессор rtd2674u 2 шт http://ali.pub/1wyf6p
ICL7106CM44 QFP44 http://ali.pub/296gg1
STRS6707 http://ali.pub/2bol0d
гибридка yppd-j016e http://ali.pub/2lhnme

светодиоды частоиспользуемая подборка
0.2 w 1206 3V http://ali.pub/2y8b11
7030 6 В http://ali.pub/2998p4
1 Вт 7030 6 В http://ali.pub/38xs58
0.5 Вт 7020 3 В http://ali.pub/299i57
1 Вт 7020 6 В http://ali.pub/299ex4
0.5 Вт 7020 3 В http://ali.pub/2996vs
0.5 Вт 7020 3 В http://ali.pub/2999ls
0.5 Вт 7020 3 В http://ali.pub/299ciz
1 Вт 4020 6 В http://ali.pub/299gnx
1 Вт 3535 3 В http://ali.pub/299dmg
1 Вт 3535 3 В http://ali.pub/2995yc
1.85 Вт 3535 3 В http://ali.pub/299fr2
2.4 Вт 3535 3 В http://ali.pub/299iqs
2 w 3535 6 V http://ali.pub/298o2j
1 w 3535 6 V http://ali.pub/29980t
1 Вт 3 В 3535 samsung http://ali.pub/2fqmqf
1 Вт 2835 3 B LG http://ali.pub/2fqmpu
1 Вт 6030 6 В http://ali.pub/299bif

светодиодные линеечки
DRT 3.0 42 для матрицы lc420due 8 шт http://ali.pub/26mpl9
4708-k320wd-a2213k01 6 шт http://ali.pub/1yjbu4
svh420a72 9 шт http://ali.pub/1gx2eq

разное
разъемы GX16 http://ali.pub/3dpcth
многооборотный резистор http://ali.pub/2m7sp1
набор для сборки лбп http://ali.pub/2m7t0i
lcd 0802 http://ali.pub/2mplqv
термопинцет http://ali.pub/2ysyxv
партнерка youtube http://scalelab.com/apply/slrussia?re.
Cashback EPN до 15% на aliexpress http://ali.pub/1hw1r00

Видео ремонт музыкального центра daewoo dhc-ux3500 не включается канала Николай Омск

На нашем сайте размещены не все пульты, которые у нас есть в наличии и поэтому если Вы не нашли нужный Вам пульт, то позвоните по телефону 8-962-958-56-58 и мы Вам поможем.

Также мы можем заказать для Вас нужный Вам пульт.

С этим товаром покупают:

Пульт IRC для техники DAEWOO (ДЭУ)

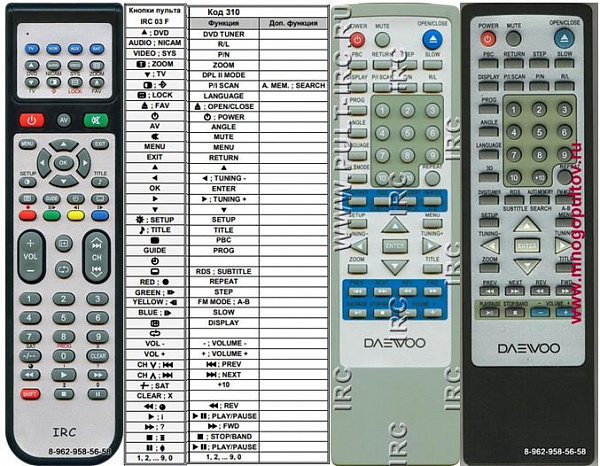

Уважаемый покупатель. На странице Вы видите картинки двух пультов. Первая картинка – это оригинальный пульт DAEWOO, который комплектовался к устройству на производстве. Вторая картинка (чуть ниже) – это аналог, пульт, который мы предлагаем взамен оригинала. Пульт-аналог полностью заменит ваш оригинальный пульт. К аналогу прилагается сводная таблица кнопок, по которой можно найти нужную вам функцию. Пульт-аналог настраивать не нужно, ставите батарейки, и всё сразу же работает.
Гарантия на пульт один год. Перед продажей мы проверяем каждый пульт на работоспособность.

При заказе через сайт Вы получаете батарейки в подарок!

пульт для домашнего кинотеатра DAEWOO HC-3120X
пульт для домашнего кинотеатра DAEWOO HC-4250 XB
пульт для домашнего кинотеатра DAEWOO DHC-UX3500

Не забудьте купить защитный чехол для пульта. На этот пульт у нас есть защитный чехол WiMAX, который продлит срок службы пульта. Продавец поможет Вам подобрать нужный размер чехла на ваш пульт. Просто в комментариях, при заказе пульта, напишите, что нужен чехол.

Информация о доставке, оплате, гарантии

Доставка по Москве в пределах МКАД:

1. Наш курьер доставит заказ до квартиры или на работу в удобное Вам время. Стоимость доставки 300 рублей. Оплата наличными курьеру.

2. Доставка компанией СДЕК до пункта самовывоза в Москве. Стоимость доставки 100 рублей. Если хотите такую доставку (за 100 руб), то Вам нужно сразу оплатить пульт и доставку. При получении заказа в пункте самовывоза СДЕК, Вы больше ничего не платите. Компания СДЕК уведомит Вас о поступлении заказа на пункт самовывоза. Наш менеджер подберёт Вам удобный пункт СДЕК исходя из вашего адреса работы или проживания. Можете сами посмотреть все пункты СДЕК здесь по ссылке. Срок доставки 1-3 дня. Пункты самовывоза работают каждый день с 10.00 до 20.00 (в выходные до 16-00)

Доставка за МКАД:

1. Наш курьер доставит заказ до указанного вами адреса. Стоимость доставки от 500 рублей. Стоимость доставки за МКАД рассчитывается индивидуально в зависимости от расстояния и доступности транспорта.

2. Доставка СДЕК. Эта доставка более выгодная, чем первый вариант, срок доставки от 1-3 дня. Доставка осуществляется до пункта самовывоза (мы поможем Вам подобрать ближайший пункт самовывоза) или курьером до указанного адреса.

2.1. Стоимость доставки 200 рублей до пункта самовывоза. В этом случаи Вам нужно сразу полностью оплатить пульт и доставку. Срок доставки 1-3 дня.

2.2. Стоимость доставки 300 рублей до пункта самовывоза. В этом случаи мы берём предоплату за доставку 300 рублей, а сам заказ оплачиваете при получении на пункте самовывоза, после осмотра. Этот способ доставки для тех, кто боится быть обманутым. Срок доставки 1-3 дня.

2.3. Доставка курьером СДЕК за МКАД, 300 рублей. Что бы получить такую доставку, Вам нужно полностью оплатить заказ и доставку. Срок доставки 1-3 дня.

Доставка по России почтой:

1. Стоимость доставки 250 рублей Почтой России до почтового отделения в вашем населенном пункте. Такая стоимость доставки будет, если Вы сразу полностью оплачиваете ваш заказ, пульт и доставку. В этом случае Вы при получении посылки на почте НИЧЕГО НЕ ПЛАТИТЕ. Срок доставки от 3 до 7 дней.

2. Стоимость доставки 350 рублей. В этом случаи мы берём предоплату за доставку 350 рублей, а сам заказ (пульт) оплачиваете при получении на почтовом отделении в вашем городе. Этот способ доставки для тех, кто боится быть обманутым. Срок доставки 3-7 дня. Учтите при оплате заказа на почте, Вам придется заплатить ещё и комиссию (стоимостью пульта+почтовая комиссия). Такой способ доставки один из самых дорогих.

Доставка СДЕКом по России:

Стоимость доставки от 200 рублей. Рассчитывается индивидуально от региона доставки и способа оплаты.

При доставке в регионы России (Почтой или СДЕК) мы берём предоплату, хотя бы за доставку. На это нас подтолкнули многие покупатели, которые не забирали свои заказы, и нам приходилась оплачивать доставку и возврат. Что бы сохранить низкие цена на пульты, нам нужно, что бы все наши покупатели забирали свои заказы.

Мы работаем в интернет-торговле с 2002 г. и ни разу никого не обманули. Это наша работа и наш бизнес. Мы хотим и дальше продолжать развиваться и помогать нашим клиентам в покупке пультов. Для нас главное честность и порядочность по отношению к покупателю.

Мы принимаем оплату на карту Сбербанка, карту ВТБ, Яндекс-кошелёк, QIWI-кошелёк. Также выставляем счёта для юридических лиц (работаем без НДС).

Гарантия на пульты производителя IRC один год.

Гарантия на все остальные пульты 3 месяца.

Спасибо всем нашим клиентам за доверие и понимание. (владелец сайта ИП Чурин Сергей Николаевич тел:8-926-226-19-28)

термо скотч http://ali.pub/38xjax
uv клей 5 секунд http://ali.pub/3anr26
kingbo rma-218 http://ali.pub/3anrdg

Видео ремонт музыкального центра daewoo dhc-ux3500 не включается канала Николай Омск

Телик побывал у кого-то в ремонте, сделать почему-то не получилось.

Плата была частично разобрана, не было низкоомного резистора.

Выходной полевой транзистор снял я , а потом уже сфоткал.)))

Фото платы ниже.

Ну что-же приступим ;) Прибор на проверку диодов, разряжаем входной конденсатор и поехали )

Предохранитель в обрыве! Проверка на входном конденсаторе показала короткое замыкание! Проверил диодный мост - три диода в коротком!

Выходной полевой транзистор тоже пробит накоротко и я так понимаю был сгоревший низкоомный резистор, который выпаяли. Номинал выпаянного резистора я написал.

Дальше был сгоревший низкоомный резистор в цепи шим -выход импульсов на полевой транзистор. Номинал был 68 Ом, я поставил 51 Ом.

И взорван керамический конденсатор 150 пикофарад на 1000в в цепи выходного полевого транзистора.

На фото замененный конденсатор. БЕЗ НЕГО ГРЕЕТСЯ ТРАНЗИСТОР! В другой статье я уже об этом писал!

Ну что-же мы делаем! Меняем сгоревшие диоды и резистор НО НЕ ЗАПАИВАЯ ВЫХОДНОЙ ТРАНЗИСТОР и поставив лампу 220вольт 50 ватт вместо предохранителя - ВКЛЮЧАЕМ.

Чтобы узнать работает шим или нет ставим тестер на измерение напряжения (лучше пользоваться стрелочным прибором) и проверяем наличие импульсов на оптопаре! Если есть пульсации , то можно пробовать запаивать полевой транзистор! Наглядное видео , как проверить шим.

У меня пульсаций не было! Проверив напряжение питания на шим-ке увидел 0 Вольт! Проверил обвязку и пришёл к выводу, что шим нужно менять!

Здесь установлена достаточно распространенная шим LD5530

После замены шим появились пульсации на оптопаре. УРА.

Устанавливаем новый полевой транзистор. Я ставлю 10N60- мой любимый ))) 10 ампер, 600 вольт N-канал.

После установки транзистора , не отпаивая лампу 220вольт, включаем!

И у меня на выходе появились заветные 12 вольт!

После подключения подсветки и матрицы всё заработало!

После прогона и проверки тепловых режимов телевизор выдан клиенту!

У МЕНЯ СПРАШИВАЛИ - ОТКУДА У ТЕБЯ ИМПУЛЬСЫ НА ОПТОПАРЕ ,ЕСЛИ ОНА РАБОТАЕТ ТОЛЬКО ПРИ ПОЯВЛЕНИИ НАПРЯЖЕНИЯ НА ВТОРИЧКЕ!?

ОБЪЯСНЯЮ ПРОСТЫМИ СЛОВАМИ -ЭТО ИМПУЛЬСЫ ИДУТ С ШИМ КОНТРОЛЕРА ( ДРУГИМИ СЛОВАМИ ОН КАК-БЫ ПЫТАЕТСЯ СЧИТАТЬ ИНФОРМАЦИЮ) ! КАК ТОЛЬКО ПОЯВИТСЯ НАПРЯЖЕНИЕ НА ОПТРОНЕ СО СТОРОНЫ ВЫХОДА БЛОКА ПИТАНИЯ ТО ИМПУЛЬСЫ ПРОПАДАЮТ! ТАК РАБОТАЕТ ОБРАТНАЯ СВЯЗЬ. ПОЯВИЛОСЬ-ПРОПАЛО И ТАК ПО КРУГУ С ОПРЕДЕЛЁННОЙ ЧАСТОТОЙ.
