Автокондиционер на пельтье своими руками
Элементы пельтье по 6 ампер каждый. Кулеры и радиаторы. Насос качает воду, перегоняет по кругу, охлаждает радиатор. Он должен был стоять в салоне, где фильтр для воздуха. Казалось бы, должно всё было бы работать. Термоэлементы пельтье не справляются. Есть некоторые охлаждение воды, на 10-15 градусов. Воздух охлаждается не так заметно. А для небольшого помещения внутри дома это неплохо, но в машине не будет чувствоваться эффект прохлады. Блок питания на 30 ампер. Он уже нагрелся. 6 ампер берёт один элемент пельтье. Умножить на 3 будет 18 ампер. Плюс кулера. Так что нагрузка на генератор будет очень большая. Это неэффективно.
Эксперимент проводится дома. Если температура в помещении 28 градусов, воздух выдувается из кондиционера не меньше 15 градусов. Дует прохладный воздух, но всё равно это недостаточно. Если всю конструкцию установить под капот автомобиля, поскольку происходит нагрев, всё равно, мощности для обеспечения комфорта в салоне автомобиля недостаточно.
Автор видео уже просмотрела некоторые ролики и послушал комментарии мастеров, которые уже изготавливали кондиционеры для своих машин. Некоторые из них говорят, что у них ничего не получилось. Другие утверждают, что кондиционер на элементах пельтье нормально работает в машине. Но опыт показывает, что даже 4 элемента пельтье не дают нужный режим. Мало мощности и слишком большой расход. Мастер предполагает, что есть установить 10-12 элементов, используя данную систему, может быть какой-то эффект охлаждения автомобиля. Ну возможно, придется менять конструкцию, меняя генератор или другие части. Это связано с большим расходом электроэнергии на их функционирования. Мастер предполагает, что дешевле и эффективнее будет поставить нормальный машинный кондиционер.
Далее смотрите ролик про устройство, работающее на двух Пельтье.
Еще одна установка для охлаждения, которую автор назвал прототипом кондиционера на 2 элементах пельтье. Видео снято на канале Hurrygun Tank. Технические характеристики, которые необходимо учитывать при изготовлении таких устройств. Один элемент пельтье потребляет 5 ампер. Напряжение питания 12 вольт. Соответственно, два элемента будут забирать 10 ампер. При этом разница температур, которые можно получить в салоне автомобиля составляет 4 градуса цельсия. Так показал опыт автора видеоролика. Можно сделать вывод, что нецелесообразно использоватьтермоэлементы пельтье для создания портативных кондиционеров для авто.
В связи с большим количеством мнений за/против, разрабатываю методику расчета и построения для всех желающих. Для проверки, всё испытаю на себе. Только инженерный подход, только хардкор!
Для желающих скопировать — не запрещаю. Но, пожалуйста, указывайте источник — эту страницу.
Спасибо Вам за продуктивные комментарии!
Условия:
— горячий промежуточный контур низкого давления с расширительным бачком и "мокрой" помпой;
— теплоноситель промежуточного контура: тосол (предполагается несъемная установка);
— элементы Пельтье типа TEC1-12706, 4 шт.;
— первичный теплообменник: алюминиевый водоблок 80х40х12 мм, штуцеры d=8мм;
— "холодные" радиаторы — тип О221-60, 4 шт. или О161-80, 2 шт.;
— вентиляторы 120мм, 1000rpm.
1. Расчет перепада температуры (охлаждения) воздуха между входом и выходом кондея:
Будем реалистами. Чудес от китайских элементов никто не заставляет ждать. Пусть мощность, затрачиваемая на охлаждение каждым элементом будет 30 Вт. Суммарная при этом P=30*4=120 Вт.
— Теплоемкость воздуха Cm
1,005 кДж/кг*К [кВт*с/кг*К]
— Средняя производительность 120мм вентилятора от ПК 70 м3/ч
20 дм3/сек (где-то указывают больше, но кое-где и поменьше).
Найдем массовую производительность вентилятора:
— при норм.условиях (0С, атм.давление) 29 гр воздуха = 22,4 дм3;
— при стд.условиях (20С, атм.давление) 29 гр воздуха = 22,4*0,932
24 дм3=0,024 м3;
таким образом, массовая производительность вентилятора mt=24,2 гр/сек=0,0242 кг/сек.
Таким образом, перепад температуры составляет дTв=P/(mt*Cm)
5 градусов.
Подобным образом можно рассчитать, что в предельно возможном режиме работы элементов возможен максимальный перепад температуры в целых 9,5 градусов. Прекрасно, салон автомобиля объемом 7,5 м3 в среднем режиме охладится на 10 градусов за
2. Расчет перепада температуры (нагрева) теплоностителя на водоблоке
— максимальная температура элементов TEC1 — не более 80гр.С (из референса и здравого смысла);
— плотность тосола при 80гр.С ро=1050 кг/м3;
— теплоемкость тосола при 80гр.С cm=3.500 кДж/кг*К;
— производительность бесщеточной "мокрой" 12V-помпы Vfr=250 л/час
Массовый расход через водоблок составляет Mt=0,07*1050=0,073 кг/сек.
дTт=P/(Mt*сm)
0,5 градусов.
Хмммм… В принципе, результаты вполне коррелируют с изученным материалом.
Но этот результат верен при 100% КПД элементов (сколько забираем из воздуха, столько и отдаем в теплоноситель). В реальных условиях (вангую) КПД элементов составит не более 30-40%, что дает нагрев теплоносителя на 2-2,5 градуса. Тоже норм, можно считать дальше.
3. Расчет перепада температуры на радиаторе охлаждения
Чуть выше производительность 120мм вентилятора от ПК 70 м3/ч
20 дм3/сек
При сечении воздушного канала S
15*15=225см2=2,25дм2, скорость воздушного потока составит Vв=20/2,25=8,88м/с. (позже чертеж выложу)
Для радиаторов типа О161-80 (возьмем в качестве легкодоступного варианта пока такие) указано тепловое сопротивление RQ=0,36 C/Вт для скорости Vв=6м/с. Принимаем для дальнейшего расчета это значение.
Максимальная мощность теплорассеяния для радиаторов этого типа dP=80Вт.
Для наших 2х штук максимальных 160 Вт — вполне достаточная величина.
Продолжение теории следует.
Практика
Приобретено:
— Помпа, водоблок, 4шт элементов ТЕС1-12706;
— два CPU-радиатора: GlacialTech Igloo 7200 для s754/939/AM2 и сток-Intel s478;
— термоклей Stars-922 (5гр/тюбик)
Отковыриваем вентиляторы, они пригодятся позже.
Отмываем с мылом поверхности.
Склеиваем!
Прижимаем грузом на 12 часов.
В этой инструкции мы разберем, как сделать простой кондиционер из подручных материалов. В этом кондиционере нет никаких компрессоров и прочих подобных деталей, холод мы будем получать из электроэнергии, а точнее – используя элементы Пельтье . Стоят они нынче не особо дорого, да и найти их не должно составить большого труда.
Что касается прочих узлов, то нам понадобятся вентиляторы и кулеры от компьютера, они будут служить для охлаждения одной стороны элементов и для нагрева другой. То есть одни вентиляторы будут гнать нам холодный воздух, а другие будут охлаждать элементы, чтобы они не перегревались.
Конечно, если поставить такой кондиционер просто в помещении, толку от него будет мало, так как элементы Пельтье сильнее нагревают воздух, чем охлаждают. Но если вынести горячую сторону на улицу, а холодную развернуть внутрь помещения, в итоге получим вполне себе неплохой кондиционер, но его эффективность будет сильно зависеть от теплоизоляции помещения. Так или иначе, возле такого кондиционера вам будет приятно находиться при жаркой погоде, так как от него будет исходить поток холодного воздуха. Собирается устройство довольно просто. Итак, рассмотрим более подробно, как же собрать такой кондиционер!
Материалы и инструменты, которые использовал автор:
Список материалов:
- элементы Пельтье ( 4 штуки TEC1-12706 );
- 4 кулера от компьютера (вентиляторы с радиаторами);
- 4 вентилятора от компьютера;
- блок питания на 12В/30А;
- провода;
- термопаста;
- выключатель;
- большой алюминиевый радиатор;
- фанера, листовой пластик или что-то подобное для корпуса.
Список инструментов:
- канцелярский нож;
- клеевой пистолет;
- дрель;
- паяльник;
- отвертка.
Процесс изготовления кондиционера:
Шаг первый. Подготавливаем основу
Нам понадобится основа, на которой мы закрепим все важные органы кондиционера. Можно использовать пластик, фанеру или другой подобный материал. Для начала делаем замеры и вырезаем четыре окна под элементы Пельтье. Не забываем проделать канавки под провода. Автор вырезает эти окна канцелярским ножом, поскольку материал используется мягкий.
Шаг шестой. Завершающий этап сборки
В качестве завершения припаиваем все необходимые провода и устанавливаем выключатель. Блок питания автор использует довольно мощный, на целых 30А при напряжении 12В. Что касается другой, горячей стороны, тот тут также рекомендуется установить защитную сетку. Вот и все, наш кондиционер готов, можно испытывать! К сожалению, автор не представил обзор тестов своего устройства.
Будем надеяться, самоделка оправдывает потраченное время и средства. Удачи и творческих вдохновений!
Если вы не любите мастерить, то читать вам это ни к чему. А вот если готовы потратить сумму равную чашке кофе в ресторане на современную диковинку то нам с вами по пути. Тем более что приближается лето, жара, и данное приспособление вам точно будет полезно.
Сам принцип термоэлектрического охлаждения был найден очень давно, аж в позапрошлом веке, но вот производить дешевые элементы Пельтье стали совсем недавно. Мне, как инженеру-холодильщику, было долгое время непонятно, как в кулерах для воды получают охлажденную воду без всей этой громоздкой аппаратуры, да и как он может стоить так недорого. А дело в том, что там как раз-таки идеальные условия для использования элемента Пельтье. Ведь при прохождении через элемент тока он с одной стороны греется, а с другой охлаждается. Вот так и в кулере получается с одной стороны горячая вода для кофе, с другой стороны холодная для питья. Емкости прикрепляют к противоположным сторонам элемента Пельтье.
Изготовить холодильник, он же кондиционер с элементом Пельтье тоже просто. С к элементу с одной и с другой стороны крепят по радиатору(обычно такому как на компьютерных процессорах). К радиаторам крепят вентиляторы, которые дуют в противоположные стороны. От одного вентилятора идет холодный воздух, от другого горячий. Вот примерно как на схеме.
Остается заключить этот бутерброд в трубу сделанную из какого-то теплоизолирующего материала. Подойдет и обычный картон, но лучше пенопласт. Если вы направите эту трубу на себя то вас будет обдувать прохладным воздухом. Чем не кондиционер? Если же холодную трубу закрыть то будет холодильник. Можно взять пластмассовую емкость и сделать автохолодильник.
Тем более, что питание у элемента Пельтье - 12 вольт. Вот как здесь:
Саму емкость правда придется купить отдельно. Но я думаю, что это не проблема.
Для те, кто просто хочет поэкспериментировать и желающих сэкономить есть и совсем недорогой вариант это покупка одного элемента Пельтье без радиаторов и вентиляторов. Тем более, что мне был знаком коллега, который вместо радиатора горячей стороны использовал металлическую поверхность верстака, а кружку с водой ставил на холодную сторону. Холодная вода и лимонад у коллеги были всегда :) Так что простор для творчества есть.
Элемент довольно мощный (70 Вт) для таких размеров и по отзывам работает хорошо. Но не забывайте об охлаждении горячей стороны.
Своими руками
Элемент Пельтье – преобразователь термоэлектрического типа. В нем использован эффект Пельтье, заключающийся в том, что проходящий ток приводит к разным температурам с разных сторон элемента.

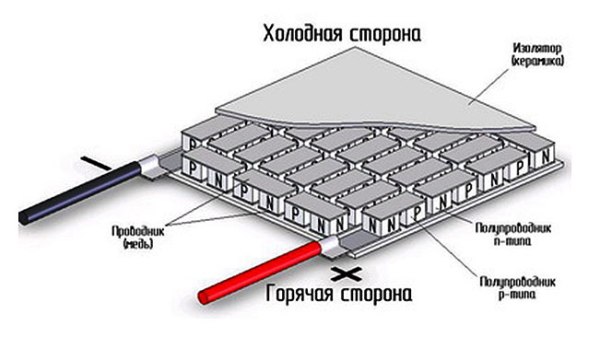

В элементе Пельтье использованы две пластины из полупроводниковых материалов, различие которых в уровнях энергии электронов. Прохождение тока приводит к тому, что одна из них становится холоднее, а вторая нагревается.
Среди достоинств элементов Пельтье выделяют бесшумность работы (в них движущихся частей), отсутствие в конструкции жидкостей, газов. Но они имеют низкий КПД, что ограничивает их применение.
На базе элементов Пельтье изготавливают мини-холодильники для, например, автомобилей, в которых мало места для размещения обычных приборов. Они есть в конструкциях цифровых фотоаппаратов, инфракрасных спектров, диодных лазеров.
Используя элементы Пельтье, легко сделать самостоятельно кондиционер. Правда, применение их для этих целей довольно спорно из-за их большого энергопотребления, которое несопоставимо с количеством холода, которое при этом вырабатывается.
Но если вопрос не в энергосбережении, а в желании познакомиться с конструкцией и принципом работы элемента, возможности сделать полезную поделку, то можно приступать. Отправляются в радиомагазин и покупают элементы Пельтье в количестве 4…8 штук.
Возвратившись домой, определяют их «горячие» стороны и ими крепят на радиатор, который будет отводить тепло. Лучше если он алюминиевый и имеет большое количество ребер, которые увеличивают теплоотдачу. Посадку делают на термоклей, что улучшает теплопередачу.
Размещают полученное устройство в форточке окна установленным радиатором наружу. В таком положении он будет охлаждаться более холодным уличным воздухом.
«Холодную» сторону элементов Пельтье располагают в сторону комнаты, воздух в которой хотят охлаждать. Крепят к ней вентилятор, например, взятый из компьютера, где он охлаждает процессор. Размещают его так, чтобы комнатный воздух компрессором направлялся на пластину преобразователя.
Элементами Пельтье можно охладить воздух в помещении, но при этом будет расходоваться много электроэнергии. Дело в том, что в приборах почти половину ее расходуется впустую, преобразуясь в тепло, рассеивающееся в атмосфере.
Исходя из реальных возможностей элементов, выработка холода ими практически в два раза ниже, чем количество потребленной при этом энергии. Это и объясняет их ограниченное использование, так как у современных сплит-систем аналогичный показатель в три раза больше потребленной электроэнергии.
