Замена тросика ручника нива 21214

Обновлено: 22.01.2025

Руководства по ремонту Нива: замена заднего троса стояночного тормоза

1. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана») .

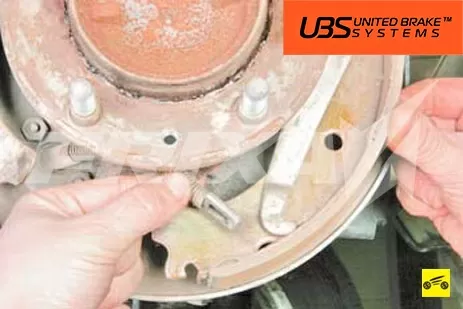

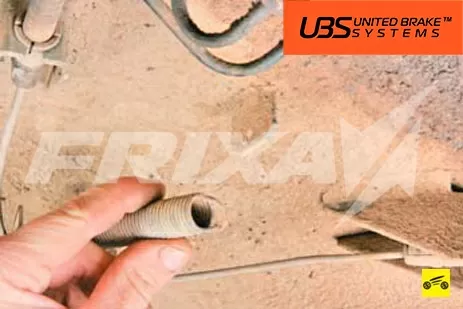

2. Снимите оттяжную пружину.

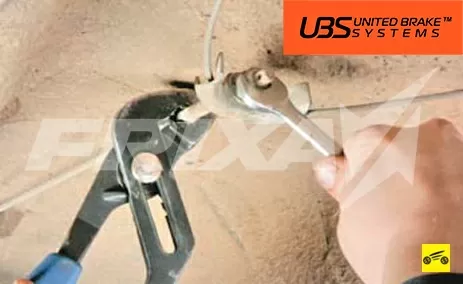

3. Удерживая наконечник от проворачивания клещами, отверните контргайку на наконечнике переднего троса.

4. Снимите с наконечника уравнитель и отсоедините его от троса.

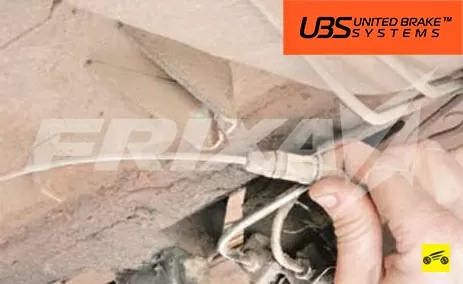

5. Выведите трос из отверстия кронштейна кузова.

6. Отсоедините наконечник заднего троса от рычага привода.

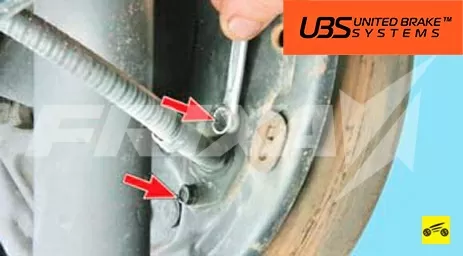

7. Выверните два болта крепления держателя оболочки троса к тормозному щиту.

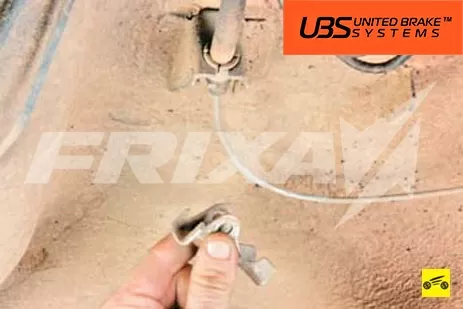

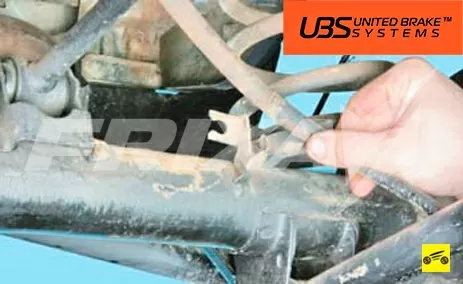

8. Выведите трос из кронштейна балки заднего моста.

9. . и вытяните его из отверстия тормозного щита.

10. Аналогично снимите правый задний трос с автомобиля.

11. Установите на автомобиль новый трос
в порядке, обратном снятию.

12. Отрегулируйте стояночную тормозную
систему (см. «Проверка стояночного тормоза», «Регулировка стояночного тормоза») .

Как заменить и отрегулировать трос ручника ВАЗ-21213

Если трос ручника сильно вытянулся или заклинивает, то лучше заменить трос.

Если стояночная тормозная система не удерживает автомобиль на уклоне до 25% при перемещении рычага привода на 4–5 зубьев храпового устройства, стояночный тормоз необходимо отрегулировать.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Вывешиваем заднюю ось автомобиля и опускаем рычаг привода стояночного тормоза в нижнее положение.

Придерживая регулировочную гайку ключом «на 13», таким же ключом ослабляем контргайку

Удерживая наконечник троса пассатижами, ключом «на 13» затягиваем регулировочную гайку

Можно удерживать наконечник троса и в месте его соединения с пружиной, зажав ее конец пассатижами.

При этом полный ход рычага привода стояночного тормоза должен составлять 4–5 зубьев сектора храпового устройства.

При полностью опущенном рычаге колеса должны вращаться свободно, без заедания. В этом положении затягиваем контргайку.

Для снятия переднего троса и рычага привода стояночной тормозной системы опускаем рычаг в нижнее положение.

Снимаем оттяжную пружину.

Двумя ключами «на 13» расконтриваем гайки.

Удерживая пассатижами наконечник переднего троса, высокой головкой «на 13» одновременно отворачиваем регулировочную гайку и контргайку

Снимаем с наконечника переднего троса распорную втулку.

Снимаем направляющую заднего троса

Пассатижами вынимаем шплинт

Снимаем упорную шайбу

Отсоединяем передний трос от рычага привода стояночного тормоза

В салоне крестообразной отверткой отворачиваем винт бокового крепления кожуха рычага

Откручиваем саморез заднего крепления

Снимаем кожух рычага

Снимаем уплотнительную прокладку

Головкой «на 10» отворачиваем четыре болта крепления кронштейна рычага к полу

Снимаем рычаг привода стояночного тормоза

Для снятия заднего троса привода стояночной тормозной системы отсоединяем его наконечники от рычагов ручного привода задних колодок (см. Замена задних тормозных колодок).

Снимаем направляющую заднего троса.

Сдвигаем защитный резиновый колпачок с наконечника оболочки троса.

Отверткой сдвигаем наконечник оболочки троса

Выводим его из отверстия кронштейна кузова.

Пассатижами разгибаем проушину кронштейна балки заднего моста

Ключом «на 10» отворачиваем два болта крепления держателя оболочки троса к тормозному щиту

Как улучшить работу ручника нива 21213

1. Установите рычаг привода стояночного тормоза в крайнее нижнее положение, отсоедините концы тросов от рычагов привода тормозных колодок (см. подраздел 6.7.1)
2. Ослабив контргайку 5 (см. рис. Привод стояночного тормоза) и регулировочную гайку 6, снимите оттяжную пружину 9 (см. рис. Детали привода стояночного тормоза) , затем полностью отверните контргайку и гайку.
3. Выньте передние наконечники заднего троса из кронштейнов пола кузова, а оболочку троса из кронштейнов балки заднего моста, и снимите задний трос 12.
4. Снимите защитный чехол рычага, а затем рычаг в сборе и передний трос.
5. Вынув шплинт и сняв упорную шайбу, отсоедините передний трос от рычага привода стояночного тормоза.
6. Устанавливайте стояночный тормоз в последовательности, обратной снятию, с последующей его регулировкой (см. подраздел 6.2.4). При установке смажьте консистентной смазкой Литол-24 или ЛСЦ-15 направляющую заднего троса, ось рычага стояночного тормоза и наконечник переднего троса.

Проверка и ремонт

1. Тщательно проверьте состояние деталей стояночного тормоза.
2. Если обнаружен обрыв или перетирание проволок, трос замените новым.
3. Удостоверьтесь, что зубья сектора и защелки рукоятки не повреждены; изношенные детали замените.
4. Проверьте исправность пружины. Она должна обеспечивать возврат рычага в нерабочее положение.
5. Проверьте состояние оболочки заднего троса и крепление наконечников на оболочке, а также убедитесь, что трос свободно перемещается внутри оболочки. При повреждении оболочки и ослаблении крепления наконечников замените трос.

Покажем вам как отрегулировать ручной тормоз (ручник) на автомобиле НИВа. Или назовём по другому, как натянуть тросик ручника. Что делать если ручник не работает.

Когда мы начинаем натягивать тросик ручника, тормозные колодки расходятся в стороны, по мере того, как колодки будут изнашиваться, нам приходится тросик ручника всё время перетягивать. Наступает такой момент, что как бы мы не натягивали тросик, ручник у нас перестаёт держать. Почему это происходит? Стёрлись колодки, произошёл износ тормозного барабана.

Для того чтобы натянуть тросик ручника, нам необходимо в этом месте:

Расфиксировать 2 гайки на 13, делается это при помощи двух ключей. Очень часто два ключа там не помещаются (один должен быть чуть меньше), поэтому один из ключей можно заменить круглогубцами.

Очень часто в этом месте:

Где крепится тросик ручника, при откручивании ломаются болтики. Это болезнь НИВы, из-за попадания воды, ржавчины. Чтобы этого больше не происходило, открутите эти болтики (если это ещё возможно) и смажьте их литолом. В противном случае, придётся их высверливать и нарезать новую резьбу. Это очень хлопотно.

Ещё одна неприятность, которая может произойти с тросом ручника. В этом месте:

Он со временем перетирается.

Видео как натянуть тросик ручника на НИВе:

Перед установкой машины на ручник, нажимайте педаль тормоза. Не ставьте на ручной тормоз НИВу зимой, в ролике подробно объяснено почему этого не стоит делать.

Если трос ручника сильно вытянулся или заклинивает, то лучше заменить трос.

Если стояночная тормозная система не удерживает автомобиль на уклоне до 25% при перемещении рычага привода на 4–5 зубьев храпового устройства, стояночный тормоз необходимо отрегулировать.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Вывешиваем заднюю ось автомобиля и опускаем рычаг привода стояночного тормоза в нижнее положение.

1. Придерживая регулировочную гайку ключом «на 13», таким же ключом ослабляем контргайку

2. Удерживая наконечник троса пассатижами, ключом «на 13» затягиваем регулировочную гайку.

Можно удерживать наконечник троса и в месте его соединения с пружиной, зажав ее конец пассатижами.

При этом полный ход рычага привода стояночного тормоза должен составлять 4–5 зубьев сектора храпового устройства.

При полностью опущенном рычаге колеса должны вращаться свободно, без заедания.

В этом положении затягиваем контргайку.

Для снятия переднего троса и рычага привода стояночной тормозной системы опускаем рычаг в нижнее положение.

3. Снимаем оттяжную пружину.

4. Двумя ключами «на 13» расконтриваем гайки.

5. Удерживая пассатижами наконечник переднего троса, высокой головкой «на 13» одновременно отворачиваем регулировочную гайку и контргайку.

6. Снимаем с наконечника переднего троса распорную втулку

7. Снимаем направляющую заднего троса.

8. Пассатижами вынимаем шплинт

9. Снимаем упорную шайбу

10. Отсоединяем передний трос от рычага привода стояночного тормоза.

11. В салоне крестообразной отверткой отворачиваем винт бокового крепления кожуха рычага

12. Откручиваем саморез заднего крепления.

13. Снимаем кожух рычага.

14. Снимаем уплотнительную прокладку.

15. Головкой «на 10» отворачиваем четыре болта крепления кронштейна рычага к полу.

16. Снимаем рычаг привода стояночного тормоза

Для снятия заднего троса привода стояночной тормозной системы отсоединяем его наконечники от рычагов ручного привода задних колодок (см. Замена задних тормозных колодок).

Регулировка ручного тормоза на Ладе 4х4: фото

Стояночный тормоз автомобиля отвечает за удержание машины на наклонной поверхности. В «Ниве» для этого служат задние тормоза барабанного типа.

Принцип работы этого механизма таков: в момент затяжки ручника происходит натяжение тросика, механически связанного с рукояткой, с одной стороны (а с другой – с рычагом заднего правого тормоза).

Далее рычаг перемещается внутрь тормозного устройства, заставляя, таким образом, обе колодки расходиться влево и вправо, прижимая их фрикционный слой к внутренней части тормозного барабана.

В результате барабан жестко фиксируется и блокирует, в свою очередь, задние колеса.

Однако по мере эксплуатации автомобиля наступает момент, когда автомобиль более не удерживается на наклонной поверхности (или требуется прикладывать значительное усилие затяжки стояночного тормоза). Дело в том, что задние колодки изнашиваются, и трос нуждается в подтяжке.

Заметим, к слову, что пользоваться ручным тормозом после езды по зимним лужам не рекомендуется – при этом возможно попадание воды в колодки; вода впоследствии превратится в лед и послужит причиной примерзания колодок к барабану, из-за чего задние колеса окажутся заблокированными.

Для регулировки троса стояночного тормоза из инструментов нам понадобятся лишь два рожковых ключа на 13 и плоскогубцы (круглогубцы).

1. Первое, что следует сделать – поставить автомобиль на подъемник или загнать на яму. Во втором случае лучше поддомкратить оба задних колеса.
2. Затем потребуется убедиться, что рукоятка стояночного тормоза полностью опущена (задние колеса можно вращать без усилий).

Далее найдите металлический трос, проходящий под днищем автомобиля. Если точнее, нас интересует место, где на тросе расположены 2 гайки рядом с пружиной – одна из них регулировочная, вторая – контргайка. Первая располагается дальше от пружины, вторая – ближе к ней.

Удерживая одним ключом регулировочную гайку (слева на фото), начинайте откручивать контргайку (справа на фото).

Кому-то удобнее будет воспользоваться вместо первого ключа плоскогубцами или круглогубцами.

После этого необходимо взяться плоскогубцами за трос, после чего ключом начать крутить уже регулировочную гайку. Делать это следует по часовой стрелке – именно в эту сторону обеспечивается натяжение троса (против часовой – ослабление). После нескольких вращений потребуется вылезти из-под днища и затянуть рукоятку стояночного тормоза: усилие затяжки должно соответствовать четырем-пяти щелчкам. Если эти цифры другие, корректируем положение регулировочной гайки до нужного количества щелчков.

Если наши настройки соответствуют необходимым, проверяем, свободно ли при опущенном ручнике вращаются колеса. Если и с этим порядок, контргайку пока не трогаем, а едем до ближайшего пригорка, останавливаемся на нем, глушим машину и проверяем работу стояночного тормоза. Бывает, что задние колодки недостаточно удерживают автомобиль.

В этом случае едем обратно, ставим машину как раньше и натягиваем трос до 3 щелчков. Снова едем туда, где есть возможность проверить ручной тормоз. Тот случай, когда усилий задних колодок снова недостаточно для удержания автомобиля на пригорке, служит сигналом для замены задних тормозных колодок. Старые колодки потребуется заменить на новые, попутно проверив состояние барабана.

Спасибо за подписку!

Не забудьте затянуть контргайку ключом на 13. При этом регулирующую гайку следует удерживать плоскогубцами.

Зафиксируйте контргайку окончательно, во избежание ее произвольного проворачивания.

Если в ходе работ была осуществлена замена троса стояночного тормоза, то через какой-то период времени его заново следует отрегулировать. Как уже упоминалось выше, оптимальная затяжка достигается при 4-5 щелчках храпового механизма рукоятки стояночного тормоза.

Ремонт и замена ручника на ваз (lada) 2121 (4х4)

Многие современные владельцы модернизируют свои автомобили и ставят сюда так называемые гидроручники. В качестве лирического отступления отметим, что в таком случае необходима замена задних тормозов на дисковые, в обязательном порядке.

Требуются весьма серьезные изменения конструкции – как то, монтаж в стояночный тормоз гидро системы. Тросики здесь не используются – рычаг стояночного тормоза подключается к главному цилиндру.

После того, как водитель поднимает рычаг, тормозная жидкость в системе давит на цилиндры. Чаще всего гидро системы можно встретить на спортивных машинах – ведь такой тормоз держит куда лучше.

Основные плюсы, которые дает гидро система:

1. Полная уверенность в том, что гидро ручник сработает;
2. Нет необходимости натягивать трос.

1. Достаточно сложно прокачать тормоза при замене стандартной системы с тросом и монтаже гидроручника;
2. Гидро ручник держит автомобиль на протяжении нескольких часов, после чего давление в системе падает, и машина может начать движение.

Замена троса ручного тормоза

1. Убедитесь, что машина стоит не на ручнике. Если это так, опустите его. Чтобы обеспечить себе безопасность и предотвратить откат машины, поставьте ее на скорость и под передние колеса положите противо-откаты.

2. Далее срываем колесные болты баллонным ключом против часовой стрелки, «домкратим» машину и снимаем любое из задних колес.

3. Выкручиваем два барабанных болта и ими, путем вкручивания в специальные отверстия в барабане, снимаем его.

4. Плоскогубцами снимаем верхнюю и нижнюю пружины, ослабляя тем самым колодки, получая доступ к внутренним пружинам, отодвинув которые, беспрепятственно снимаем колодки.

5. Выдергиваем тросик из тормозного щита.

6. Ослабляем держатель троса на балке и вытягиваем из него тросик.

7. Отодвигаем резонатор (глушитель) в сторону рукой, если не получается, снимаем глушитель.

8. Ослабляем гайки натяжителя ручника (1,8). Снимаем с крепления (4) и рычага (3).

9. Вытягиваем рубашку тросика из уравнителя и вытаскиваем тросик из тяги.

С другим колесом делаем тоже самое.

Собираем в обратной последовательности.

Система ручного (стояночного) тормоза на ВАЗ 2110

На самом деле ручной тормоз ВАЗ 2110 устроен достаточно просто. Принцип его действия не основан ни на чем сложном. Механическим приводом служит трос. Когда ручка стояночного тормоза натягивается, водитель тем самым натягивает и трос и выполняется равномерное натяжение на колодках колес.

При неисправности ручного тормоза рекомендуется выполнить регулировку. А если она не помогает, тогда проводится ремонт путем замены неисправного троса.На таком автомобиле как ВАЗ 2110 выполнить регулировку троса так же просто, как и произвести замену. Если эту неисправность проигнорировать, машина может самостоятельно приходить в движение, либо вы наоборот не сможете тронуться с места.

Вам вовсе не обязательно ехать на автосервис, чтобы решить сложившуюся проблему. При наличии определенного опыта, понимании сути ручного тормоза, а также применении данных из руководства по ремонту и эксплуатации ВАЗ 2110, вы все сможете сделать своими руками.

Регулировка стояночного тормоза

Проверку и регулировку стояночного тормоза лучше проводить через каждые 30 тысяч километров пробега, даже при его исправной работе.

Сначала затягивается до отказа ручник, включается первая передача и плавно опускается педаль сцепления(см.Ремонт сцепления – проводим сами). В том случае, если ручной тормоз в порядке, то двигатель автомобиля должен заглохнуть. В тех случаях, когда машина начинает даже медленно двигаться, значит, настало время производить регулировку или требуется ремонт.

Некоторые автоводители, пытаясь меньше изнашивать тросик стояночного тормоза, стараются намного реже использовать его. Подобная «экономия» может привести к обратному результату: тросик при редком перемещении в оболочке, начинает постепенно терять подвижность и в конечном результате начинает заклинивать и обрываться. Необходимо пользоваться стояночным тормозом часто, во всех необходимых случаях. Во многих случаях на дороге ручной тормоз выполняет функции, позволяя уберечь здоровье и жизнь автоводителю и другим участникам дорожного движения. Также, используя ручной тормоз на стоянках, можно уберечь свое и другие транспортные средства от порчи, ведь транспортное средство, не зафиксированное ручником, может внезапно и по определенным причинам начать двигаться, портя все, что его окружает. Проводить замену тяги ручника желательно после просмотра соответствующего видео и фото – материалов. Следует помнить, работая своими руками, что инструкция дает всегда практичные советы, игнорировать которые не стоит. Цена на новый трос стояночного тормоза сегодня не высока, так что можно неплохо сэкономить, если не платить ремонтникам, а сделать все самостоятельно.

Замена троса ручника на ВАЗ-2110, 2111, 2112

Ручник – это рычаг, который в неожиданной ситуации поможет совершить экстренное торможение автомобиля, а в сложной – тронуться с места на горке, без ущерба сзади стоящим автомобилям. И все же основной задачей ручного тормоза является удержание машины от случайного движения.

Ручник существенно облегчает жизнь автомобилистам, а иногда даже выручает. Поэтому, чтобы не случилось форс-мажорной ситуации и в необходимый момент ручной тормоз не подвел, нужно следить за состоянием троса, за его исправностью.

Как выявить неполадки в работе ручного тормоза? Перечислим основные проблемы и причины сбоя в работе ручника.

Основные неисправности ручного тормоза:

Тяжело или совсем невозможно поставить машину на ручник, трос тяжело перемещается.

Причина: в середине лопнули нити и распушились;

Машина катится, даже при поднятом ручнике.

Причина: трос слабо натянут;

При попытке поставить на ручник, машина приседает на один бок.

Причина: порвался один тросик;

Ручник слишком легко поднимается, а машина катится.

Причина: трос износился, начали рваться нити.

При выявлении неисправности, трос следует заменить. Если поблизости не оказалось автосервиса, вооружитесь двумя ключами на «13», одним на «10», баллонным ключом и плоскогубцами. Поехали!

15.30. Рычаг ручного тормоза

ОБЩИЕ СВЕДЕНИЯ

Выбивание втулки, крепящей зубчатый сектор храповика

Расположение болтов крепления рычага ручного тормоза

Высверливание заклепки поворотной оси рычага ручного тормоза

1. Снимите провод массы с аккумулятора.
2. Поднимите автомобиль и закрепите его на
подставках.
3. На моделях с катализатором отвинтите четыре
гайки и снимите термозащитный экран центральной секции выхлопной системы.

4. На моделях с двигателями sohc измерьте длину
резьбовой втулки троса ручного тормоза, выступающей из регулятора,
затем ослабьте регулятор и отсоедините трос от тяги рычага ручного
тормоза. Снимите резиновое уплотнительное кольцо с днища автомобиля
и тяги рычага ручного тормоза.
5. На моделях с двигателями dohc измерьте длину
тяги рычага ручного тормоза, выступающей из компенсатора, затем отвинтите
гайку и снимите компенсатор с тяги. Снимите резиновое уплотнительное
кольцо с днища автомобиля и тяги.

6. Снимите переднее сиденье пассажира.

7. Снимите заднюю часть центральной консоли.

8. Доступ к болтам крепления рычага ручного
тормоза возможен через окна в коврике

При отсутствии окон в коврике,
соблюдая осторожность, вырежьте окна сами или освободите и отогните
коврик. 9

Отвинтите болты и поднимите рычаг ручного
тормоза настолько, чтобы можно было отсоедините электрический разъем
выключателя контрольной лампы ручного тормоза (см. рис. Расположение
болтов крепления рычага ручного тормоза).

10. Отсоедините электрический разъем и снимите
рычаг ручного тормоза с тягой.

11. Для замены зубчатого сектора храповика,
используя стальной стержень соответствующего диаметра, выбейте втулку
из рычага ручного тормоза.

12. Установите новый зубчатый сектор храповика
и закрепите его втулкой.

13. Для снятия защелки высверлите заклепку в
поворотной оси (см. рис. Высверливание заклепки поворотной оси
рычага ручного тормоза).

14. Установите новую защелку и закрепите ее
заклепкой. При этом проверьте, чтобы защелка могла перемещаться свободно.

15. При необходимости отвинтите болт и снимите
выключатель контрольной лампы ручного тормоза.

Причина выхода из строя троса

Замена рычага ручника ваз 2110

Основная причина, по которой ломается тяга ручного тормоза, естественно, заключается в сроке эксплуатации данного тросика. Дело в том, что при использовании трос подвергается постоянным нагрузкам от усилий, приводящих в действие ручной тормоз и из-за того, что он располагается под кузовом ваз, постоянно взаимодействуя с повышенной влажностью, при этом испытывая недостаток смазки. В результате, стальные нити, из которых состоит тросик, просто-напросто перетираются.Также причиной поломки тросика ручного тормоза ВАЗ 2110 может быть и то, что при эксплуатации износ барабанов и накладок тормозных механизмов правого и левого колес происходит в неравномерном порядке, отчего соответствующие тросы начинают удлиняться на разную величину и ручной тормоз со временем просто перестает работать.

Замена рычага ручника ваз 2110

Стояночный тормоз также может получать механические повреждения после экстренных торможений автомобиля, когда водителем приводятся в действие все тормозные системы. Из-за ослабления наконечников тросика и его затрудненного перемещения в оболочке также возможна поломка, что приводит к необходимости замены тросика. Во всяком случае, вне зависимости от причины возникновения необходимости замены тросика стояночного тормоза, каждый автовладельцу поздно или рано нужно будет столкнуться с данной проблемой.

Трос следует заменять при таких неисправностях:

• ослабление наконечника тросика;
• нарушение целостности нити тросика;
• тяжелое перемещение тросика в оболочке.

Возможные причины поломки и поэтапная замена

Прежде чем приступать к ремонту (замене), рекомендуется выяснить причину, почему ручник не работает. Дело в том, что при некоторых поломках, когда ручник не работает, его полная замена может не потребоваться.

Основной и самой распространенной первопричиной, по которой рабочий механизм выходит из строя, является износ тормозного узла.

От рычага ручного тормоза отходит трос, что тянется к механизму, который активизирует тормозной узел. Несмотря на то что тросик постоянно подвергается сильным нагрузкам, его разрыв случается крайне редко. Зачастую тросик соскакивает или происходит износ (перетирание) наконечников в барабане. Также может произойти истирание тормозных колодок или износ барабанных тормозов.

Стальные волокна стояночного тормоза в процессе интенсивной эксплуатации могут растягиваться, что делает затруднительным их движение в оболочке, и устройство выходит из строя.

Замена тросика ручника на ВАЗ 2110 несложна, но для удобства лучше позвать помощника.

Далее следует выполнить следующие действия:

1. Автотранспортное средство необходимо снять со стояночного тормоза. Для этого нужно опустить ручник в пол до максимума (до упора).
2. Демонтируют тормозной барабан колеса.
3. Снятие глушителя и резонатора с задних подушек.
4. Снятие уравнителя. После того как будет отведена в сторону выхлопная труба, нужно подлезть под машину и открутить регулировочную гайку и контргайку. После откручивания уравнитель можно снять с тяги. Щеткой нужно очистить шток ручника ВАЗ 2110.
5. Извлечение наконечника троса из управления.
6. Трос ручного тормоза прикреплен к авто при помощи специальных скоб. Их нужно отогнуть.
7. Демонтаж задних тормозных колодок и отсоединение наконечника троса.
8. На балке заднего моста есть гайки, которые крепят ручник. Их нужно ослабить и вытянуть трос из держателя устройства.

Работа по снятию тросика ручника ВАЗ завершена. Прежде чем ставить новый трос, рекомендуется очистить все места креплений от грязи и ржавчины. Для этого можно воспользоваться специальными средствами, что продаются в автомагазинах, или использовать уксусную кислоту. При работе с любыми химикатами нужно быть очень аккуратным и придерживаться всех правил безопасности. Чтобы поставить на место новый тросик, все действия, перечисленные выше, проводят в обратном порядке

Стоит обратить внимание: в кронштейне, что находится под днищем кузова, тросы устанавливаются крест-накрест

Если на приборной панели не горит контрольная лампочка стояночного тормоза, потребуется проверить предохранитель. Возможно, потребуется замена концевика ручника ВАЗ 2110.

Замена тросика ручника нива 21214

Устройство ручника длинной Нивы несколько отличается от короткобазной версии. В Ниве 2131 существуют два троса, крепящиеся через уравнитель троса к рычагу ручника и расходящиеся на левое и правое задние колёса. Соответственно, тросы имеют маркировку ЛЕВ. и ПР. на рубашках креплений к тормозным щитам. Возвратная пружина размещена на конце каждого троса, поэтому никаких лишних регулировок производить не требуется.

Подробнее конструкцию можно посмотреть в Каталоге запчастей.

Начинать замену всё равно откуда. Я начал разборку с уравнителя: из ямы длинной головкой на 13 откручиваем гайку натяжения. Лучше всего его снять полностью сразу.

Затем ловкими и настойчивыми движениями нужно выдрать освободившиеся концы тросов из отверстий стопора, приваренного к днищу (на схеме 2129-3508263). С первого раза может и не получиться. Не откладывая в долгий ящик, берём новые тросы, изучаем маркировку на рубашке и начинаем крепить, сначала один из них, а затем второй к уравнителю: продеваем нужный конец в соответствующее отверстие стопора (лучше все трущиеся при этом процессе части обильно пролить маслом, WD-40 или любой другой субстанцией, улучшающей скольжение). Только после того, как металлический конус оплётки троса зашёл в отверстие стопора, можно начинать крепить трос на кронштейн.

Здесь всё, казалось бы, просто: накинул ухо троса на зуб уравнителя и прикрутил. Но тут нужно применить силу: вам придётся одной рукой, преодолевая сжатие возвратной пружины на другом конце, вытащить трос из оплётки, чтобы дотянуть уравнитель с накинутым на него тросом до тяги с резьбой, а свободной рукой насадить шайбу и вслед за ней - гайку. Второй трос дастся вам ещё труднее, т. к. его придётся дотягивать уже до свободного зуба наживленного на тягу уравнителя.

Есть обходной вариант: насадить оба троса на уравнитель, после чего монтировкой дотянуть его до посадочного места и быстро наживить шайбу с гайкой. У меня именно этот вариант сработал на ура.

Гайку надо именно наживить, чтобы у вас было больше свободного хода при креплении вторых концов троса на солдатики колодок. Натягивать ручник всё равно будем после того, как машина встанет на колёса.

Далее, можно приступать к демонтажу старых тросов от тормозов и установке новых.

Будьте аккуратны при откручивании рубашек старых тросов. Болтики — маленькие (М5х12), хлипкие, да ещё и на пружинной шайбе - сворачиваются на раз. Подобраться сверлом к их остаткам сложно из-за корявого расположения отверстий на тормозном щите: либо мост мешается, либо фланец полуоси. Если уж обломили, то смело разбирайте барабан, снимайте колодки и, сперва слегка поработав молотком и зубилом, а потом взяв в руки ключ на 13 сворачивайте гайку, приваренную тремя точками к внутренней стороне тормозного щита. Если сможете аккуратно вытащить из неё обломок болта — ею же потом и прикрутите новый болт. Не сможете — замените болт вместе с гайкой. В качестве прокладки между тормозным щитом и гайкой нужно будет поставить одну или две шайбы, с тем расчётом, чтобы общая толщина новой конструкции изнутри щита НЕ БЫЛА больше старой, и чтобы гайка не проваливалась в отверстие шайбы при затяжке (что, собственно, и так каждому понятно).

Когда всё установлено на место, и машина стоит на колёсах, зовём помощника и сажаем его в машину, сами лезем в яму (если успели вылезти), просим помощника по команде поднимать ручник, проверять его натяжение и считать щелчки. Сами тоже считаем щелчки и закручиваем длинной головкой на 13 гайку кронштейна до необходимого вам состояния натяжения ручника (у меня это 4-5 тугих щелчков). Насчитали нужное количество щелчков — вылезаем из ямы, проверяем показания помощника, радуемся. :-)

Как поменять трос ручника на шевроле нива?

Стояночный тормоз в автомобиле Шевроле Нива, как и в других автомобилях, является важной составляющей тормозной системы. Частое пользование ручником приводит к износу троса и тормозных колодок. Поэтому со временем приходится проводить ремонты и замены износившихся деталей стояночных тормозов Шевроле Нива.

Стояночный тормоз служит для:

1. Паркования авто на склонах или на скользкой местности.
2. Временное паркование авто, без глушения двигателя.
3. Дополнительное торможение.
4. В случае отказа основной тормозной системы.

Стояночный тормоз Шевроле Нива имеет такую же конструкцию, как и на всех других моделях автомобилей. Конструкция состоит из следующих деталей, которые составляют единую целостную тормозную систему задних колес автомашины:

• Ручник – называется рычаг, который приводится в действие с помощью усилий руки человека, и тем самым приводя задние колеса в блокировочное состояние. Ручник состоит из рычага, который имеет длину около 15 см, и покрытый в основном декоративными материалами. Находится ручник в Шевроле Ниве (как и во всех авто) между сидением водителя и пассажира. Приводится в действие с помощью плавного натягивания рычага на себя. Вернуть в обратное положение путем нажатия на кнопку, и плавно перевести его вниз до упора. Ручник имеет от 3 до 7 положений выжима (щелчка), оно зависит от натяжения троса. Работает ручник по принципу храпового механизма. Если тормозной трос ослаблен, то рычаг натягивается до 7 щелчков.
• Натяжной трос – это специальная стальная проволока, изготовленная из специального твердосплавного материала, приводящая в действие тормозные колодки. Длина троса на Ниве равна приблизительно около 2 метров. И располагается под днищем автомобиля, иногда спрятанный в резиновой или пластиковой оболочке.
• Тормозные колодки – представляют собой дугу (подложку), со специальным слоем (фрикционная пластина), который прижимается к колесному диску, и тем самым блокирует колесо. Размещаются такие колодки под колесным диском, и герметично закрываются, чтобы не было попадания пыли, грязи или влаги, что приведет к нарушению работы ручного тормоза и повреждению ее элементов. Тормозные колодки являются элементом быстрого изнашивания, при частом пользовании ручником во время движения, для которых необходима последующая замена.

Регулирование стояночного тормоза

Регулировка проводится периодически или в случае обнаружения ослабления натяжного троса. Узнать об ослаблении троса несложно, вы почувствуете что ручник, не держит автомобиль в различных наклонных плоскостях. Отрегулировать трос натяжения и соответственно саму тормозную систему можно путем выполнения простых последовательных действий. Необходимо заехать автомобилем на смотровую яму, или можно обойтись и без нее, только будет не очень удобно.

Для этого рычаг ручника устанавливаем в крайнее положение к полу. В таком положении ручника, задние колеса должны вращаться свободно. После этого опускаемся в смотровую яму, и приступаем к регулированию натяжения троса. Необходимо гаечным ключом на тринадцать открутить сначала контргайку, а затем приступать к затягиванию основной регулировочной гайки, при этом считая количество сделанных оборотов.

Подтянуть трос на три-четыре оборота гайки, после чего необходимо выжать рычаг и проверить, на каком щелчке ручник держит колеса в неподвижном состоянии. Работа ручника считается нормальной, когда блокировка колес происходит на пятом щелчке. Блокирование колес проверяется путем попытки сдвинуть автомобиль с места. После того как трос отрегулирован, необходимо подтянуть контргайку до упора к основной гайке, и после этого ручной стояночный тормоз можно считать исправным.

Для полной убедительности, необходимо заехать на склон 25 градусов, и поставить авто на ручник. На пятом щелчке ручник выполняет свою функцию – держит авто в неподвижном состоянии.

Этапы демонтажа ручного тормоза и его замена

Для этого нужно установить автомобиль на ровной плоскости, поставить на передачу и подставить под колеса упоры. Задние колеса необходимо снять, чтобы добраться до тормозных колодок. Добравшись до колодок, необходимо отсоединить оба троса, которые соединены с рычагами привода тормозных колодок. На рисунке 1 изображено основные составляющие стояночного тормоза Шевроле Нива.

Рисунок 1. Детали стояночного тормоза Шевроле Нива.

1. Ручник или рычаг, которым приводится в действие тормозная система.
2. Кнопка на торце ручника, способствующая снятию автомобиля с тормоза.
3. Тяговая пружина.
4. Тяга защелки.
5. Чехол, в котором находится трос.
6. Трос.
7. Направляющая троса, которая идет непосредственно к тормозной колодке.
8. Втулка распорная.
9. Пружина.
10. Планка распорная.
11. Рычаг, который приводит колодки в рабочее положение.
12. Задний трос в чехле.

Для снятия элементов ручника, и последующей их замены, необходимо извлечь наконечники тросов, и самих тросов 12, подходящие непосредственно к колодкам. Извлекается рычаг вместе с передним тросом и всеми элементами. Вытаскивается передний трос из рычага, и производится его замена на новый. В последовательности обратном снятию, производится сборка всех элементов стояночного тормоза. Замена производится лишь элементов или деталей, которые вышли из строя.

Во время сборки рекомендуется смазывать троса и направляющие вместе с втулкой смазками типа Литол. Это необходимо чтобы снизить вероятность появления коррозии.

Замена колодок

Задние тормозные колодки необходимо менять, когда регулировка не помогает, а на втулке нет места, куда подтягивать гайку. Замена колодок не нуждается в особых навыках, поэтому ее может легко заменить молодой мастер. Для этого извлекается диск, внутри которого находятся две колодки. После чего проводится их осмотр, если верхний слой стерся, или имеет критическую толщину, то необходимо заменить их. Ремонту колодки не подлежат.

Отсоединяется один конец стяжной пружины с помощью отвертки, и снимаем ее, после чего извлекается серьга регулятора зазоров. Отсоединяем наконечники троса и снимаем стяжную пружину. Извлекаем износившиеся колодки и заменяем их. Перед обратной сборкой необходимо замерить диаметр колесного диска, он должен быть не меньше 201 мм. В случае если меньше, необходимо заменить. Перед установкой все смазать Литолом, кроме поверхности колодки и диска и собирать все детали на место.

После чего снова необходимо провести регулировку натяжного троса и убедиться, держит ли ручник автомобиль в неподвижном состоянии.

Работа по ремонту и регулированию стояночной тормозной системы занимает не более полусуток, что способствует в последующем чувствовать себя в полной безопасности на любых склонах или дорогах. Считая тот факт, что Шевроле Нива является внедорожником, то работоспособность ручного тормоза всегда должна быть в отличном состоянии.

Как подтянуть или заменить ручник на Шевроле Нива

Как и на любом другом автомобиле, стояночный тормоз Шевроле Нива — это неотъемлемая составляющая тормозной системы. Его назначение заключается в предотвращении самопроизвольного движения транспортного средства во время стоянки или временной парковки с работающим двигателем. Но также ручник может заменить основную тормозную систему в случае её отказа, что позволяет безопасно добраться до места ремонта.

Пользоваться ручным тормозом приходится довольно часто, поэтому его трос и тормозные колодки подвержены интенсивному износу. Как результат, автовладельцам со временем приходится принимать меры по регулировке системы или замене её отдельных деталей. Если одни для этого обращаются в автомастерскую, то другие предпочитают проводить ремонтные работы самостоятельно.

Если вы относитесь ко второй категории автолюбителей и хотели бы узнать, как подтянуть или заменить ручник на Шевроле Нива, то материал этой статьи будет для вас полезен.

Конструкция стояночного тормоза Шевроле Нива мало отличается от аналогичных систем у других легковых автомобилей

Конструкция стояночного тормоза автомобиля Шевроле Нива довольно простая и мало чем отличается от аналогичных систем у других легковых транспортных средств. Она состоит из таких основных частей:

• Рычаг ручника — служит для передачи усилия человеческой руки исполнительному механизму, который, в свою очередь, воздействует на тормозные колодки для блокировки задних колёс.
• Трос привода ручного тормоза — твердосплавная, изготовленная специальным образом стальная проволока, которая проходит под днищем транспортного средства и приводит в действие тормозные колодки задних колёс.
• Тормозные колодки — конечные элементы тормозной системы, изготовленные из фрикционных материалов. Прижимаясь к тормозному барабану или диску, они обездвиживают колесо.

А также в состав ручной системы торможения входят такие функциональные элементы, как распорная втулка, рычаг привода тормозных колодок, пружина, защитная оболочка заднего троса, чехол переднего троса ручного тормоза, храповый механизм рычага.

Система ручника содержит множество конструктивных элементов

Как проверить и отрегулировать натяжение троса ручника

Если стояночный тормоз способен удержать автомобиль в неподвижном состоянии под уклоном в 25%, значит, он справляется со своей задачей, как положено.

В случае же, когда вы потянули на себя рычаг ручника на семь щелчков храпового механизма и более, но машина всё равно скатывается, вывод следующий: система ручного тормоза работает неэффективно. В такой ситуации требуется регулировка ручного тормоза Шевроле Нива.

Этот вид ремонта несложен, выполняется сравнительно быстро и не требует применения специального оборудования. Всё, что вам понадобится для работы — это два ключа на «12», пассатижи и домкрат, если нет возможности поставить машину на смотровую яму.

Если же вы до сих пор не были знакомы с устройством тормозной системы и никогда не сталкивались с необходимостью ремонта ручного тормоза Нивы, это не повод обращаться к специалистам СТО. Будучи внимательным и терпеливым, вы всё сможете сделать самостоятельно, а приведённая ниже инструкция предоставит информацию о том, как подтянуть ручник на автомобиле Шевроле Нива:

Для работы необходимо поставить Шевроле Ниву на смотровую яму

1. Сначала проверьте, действительно ли ручник не держит автомобиль на дороге под уклоном в 25%. Для этого следует поместить транспортное средство на эстакаду или найти подходящий участок дороги. Если проблема имеет место, значит, приступаем к регулировке.
2. Установка оптимальной силы натяжения троса стояночного тормоза выполняется под автомобилем, поэтому лучше разместить его над смотровой ямой.

И последний этап — тест ручника в дорожных условиях.

То есть вам нужно провести стандартную проверку эффективности работы стояночного тормоза, как это описано в первом пункте руководства.

После сборки, ручник необходимо протестировать в дорожных условиях

Как заменить трос ручника

Иногда регулировка ручного тормоза не приносит требуемого результата в связи с тем, что задний трос чрезмерно растянут. В этом случае единственным выходом из ситуации является замена троса ручного тормоза Шевроле Нива. Кроме того, менять тросик придётся, если он регулярно заклинивает в защитной оболочке или порвался вследствие износа. В случае когда во время внешнего осмотра вы заметили, что трос повреждён, тоже незамедлительно его замените — не рискуйте собственной безопасностью. Как выполняется замена троса, вы узнаете ниже:

1. Для проведения замены задняя часть автомобиля должна находиться в вывешенном состоянии. Поэтому поднимите её при помощи подъёмника или домкрата и снимите тормозные барабаны с задних колёс.
2. Ключом на «12» ослабьте затяжку контргайки на регулировочном штоке и полностью выкрутите её вместе с регулировочной гайкой. Со штока нужно предварительно снять пружину, так как она не даст выкрутить гайки.
3. После этого вы легко сможете снять уравнитель троса и извлечь из него сам трос.
4. Далее, потянув на себя трос, извлеките наконечники оболочки из кронштейнов, расположенных слева и справа на днище кузова.
5. Усилием руки выведите правую и левую ветви троса из кронштейнов балки заднего моста.
6. Гаечным ключом выкрутите болты, фиксирующие держатели на тормозных щитках.
7. Теперь, отсоединив наконечники троса от рычагов привода тормозных колодок, потяните за него, чтоб вывести из отверстия тормозного щита.

После демонтажа установите новый задний трос ручного тормоза Нивы. Для этого также воспользуйтесь этой инструкцией, но все действия выполняйте в обратном порядке. И на этом замена троса ручника Шевроле Нива завершена, а напоследок не забудьте отрегулировать степень его натяжения. Важно также по завершении ремонтных работ смазать регулировочную резьбу на штоке, чтобы избежать проблем с откручиванием гаек во время очередной регулировки или замены.

Читайте также:


• Установка спортивного руля на ваз 2109

• Замена задних тормозных колодок митсубиси кантер

• Опель омега плохие тормоза

• Бьет руль газ 53

• Лада веста педаль тормоза не нажимается
