Замена тормозных дисков марк 2
Самостоятельная замена передних тормозных дисков – пошаговая инструкция
Рано или поздно любой автолюбитель сталкивается с проблемой замены тормозных дисков на своем автомобиле. Обычно это происходит через 40-60 тыс. км в зависимости от стиля езды. Вы легко можете заменить тормозные диски сами в своем гараже или же на даче, как это делал я. Ниже находится пошаговая инструкция, как это сделать.
Надеюсь, что эта информация будет для вас полезна.
Необходимый инструмент для замены тормозных дисков самостоятельно:
1. Термо-износостойкая смазка. В народе ее называют меднянка или серебрянка.
2. Очиститель тормозов
3. Смазка направляющих суппорта
4. Клещи переставные (Гебельцы)
5. Головка на 17 или аналог в зависимости от модели автомобиля
6. Щетка по металлу
7. Ключ на 14 или аналог в зависимости от модели автомобиля
8. Отвертка шлицевая большая
9. Отвертка крестовая средняя
10. Отвертка шлицевая малая
11. Вороток (на воротке головка на 21 с маленьким удлинителем для снятия колеса)
Итак, все необходимые инструменты у вас уже готовы. Теперь переходим непосредственно к замене дисков:
1. Ставим машину на домкрат (12) и снимаем колесо (11). Не забудьте при этом поставить машину на стояночный тормоз.
2. Разводим колодки с помощью большой шлицевой отвертки (8).
3. Откручиваем и снимаем суппорт (7).
4. Вынимаем тормозные колодки с помощью отвертки (7).
5. С помощью воротка и гаечной головки откручиваем тормозную скобу (11),(5).
6. Если тормозной диск к ступице прикручен винтом (-ами), то откручиваем сначала эти винты (9).
7. С помощью молотка (13) по диагонали бьем в торцы посадочных мест диска, но ни в коем случае не по самой рабочей поверхности диска. Диск должен легко отскочить от ступицы и мы его снимаем.
8. С помощью щетки по металлу (6) зачищаем посадочную поверхность ступицы.
9. С помощью очистителя для тормозов (2) промываем ступицу и на это место устанавливаем новый диск. Если есть винты, то прикручиваем диск винтами, если винтов нет, то зажмите диск колесными гайками по диагонали.
10. Чистим тормозную скобу (6),(10).
11. Чистим и смазываем направляющие «пальцы» (6),(3).
12. Собираем и устанавливаем скобу на поворотный кулак.
13. Со старых колодок снимаем противоскрипные пластины, если они не изношены. Зачищаем их и с помощью термо-износостойкой смазки (медянка, серебрянка)(1), которая идет с колодками в некоторых комплектах, устанавливаем противоскнипные пластины на новые колодки. Если не наносить смазку, то колодки будут скрипеть.
14. Если есть электрические датчики износа тормозных колодок, то эта колодка устанавливается внутри суппорта. Если датчики механические (скрипуны), то колодки устанавливаются с внутренней стороны суппорта и со стороны набега диска, т.е. на встречу вращения диска.
15. Смазываем боковые стороны колодок термо-износостойкой смазкой (1) и устанавливаем в тормозную скобу.
16. Чистим сам суппорт и с помощью гебельцов (4) не спеша заводим поршень внутрь цилиндра, при этом аккуратно с помощью малой отвертки (10), поддеваем пыльник поршня, выравниваем его и заводим вместе с поршнем в цилиндр.
17. Устанавливаем суппорт на скобу, затягиваем (7).
18. Накачиваем педаль тормоза, обязательно !
19. Устанавливаем колесо на место.
Вот так легко можно поменять тормозные диски на своем автомобиле и для этого вовсе не надо ехать в сервис!
Порядок замены тормозных дисков
При активном использовании автомобиля владельцем, особенно в городских условиях, могут возникнуть проблемы с тормозами. Бывают ситуации, когда кроме смены колодок нужна замена тормозных дисков.
Когда меняют тормозные диски
Какого-то определенного времени эксплуатации или установленного пробега машины на случай замены ТД не существует. И, тем не менее, с этой проблемой сталкиваются многие автолюбители.
Признаки неисправности тормозной системы определяются достаточно просто:
- скрип в районе колес при нажатии на тормоз;
- увеличенный ход тормозной педали, так называемое проваливание;
- значительное снижение уровня жидкости в главном тормозном бачке;
- при нажатии тормозов машину уводит в сторону или ощущается биение.
Что послужило появлению таких признаков неисправности в ТС, определяется визуальным осмотром состояния механизмов, в частности определяется степень износа тормозных дисков и колодок на всех колесах. По его результатам принимается решение — нужно ли поменять тормозные колодки или требуется замена тормозных дисков.
Подготовка к замене ТД
Определив неисправность ТД, надо подготовиться к тому, чтобы самому их поменять. Для этого в первую очередь требуется купить новую запчасть в автомобильном магазине.
Выбирая тормозные диски для своей машины, автовладелец должен учитывать стиль своего вождения. Любит ли резко разгоняться и активно маневрировать. Как часто использует тормоза. Ездит много по городу или преобладают междугородние поездки по трассе.
От этих факторов зависит запчасть какого производителя требуется покупать. Диски могут быть штатными и спортивными.
- Штатный ТД — изготавливается из чугуна, отливка обрабатывается на фрезерном станке. Они бывают вентилируемые и невентилируемые. Без вентиляции — это одинарный диск, который обжимается с двух сторон тормозными колодками. Диск с вентиляцией отличить просто — это два диска соединенных между собой переборками. Вентиляция происходит во время движения за счет попадания воздуха между этими блинами. Одни из уважаемых производителей этой продукции — Bosh, Zimmerman, ATE.
- Спортивный ТД — делается из прочного и сверхпрочного серого чугуна, а также из аустенитовой нержавейки. Считается, что это более прочная продукция, которая может прослужить значительно дольше и при более агрессивной езде. Такие диски производят — EBC, DBA, Brembo.
Водитель должен помнить, когда производится замена передних тормозных дисков, их надо менять парно, даже если один из них по всем параметрам подходит для дальнейшей эксплуатации. Такое же правило действует и для задних тормозных механизмов.
Объясняется такое правило тем, что неодинаковый вес однотипной запчасти на колесах одной оси приведет к потере курсовой устойчивости.
Таким образом, для ремонта покупается два или четыре ТД, но ни в коем случае один или три.
В гараже или на специальной технической площадке заранее готовится инструмент и материалы необходимые при ремонте.
- Домкрат и баллонный ключ.
- Ключи на «13» и «17».
- Ключ гаечный с трещоткой.
- Большая плоская отвертка.
- Тонкая плоская отвертка.
- Струбцина.
- Кусок проволоки, чтобы зафиксировать ступор.
- Молоток.
- Жидкость WD, для того чтобы открутить прикипевший крепеж.
- Тормозная жидкость, на случай прокачки тормозов.
- Ветошь.
Машину установить на яму или на подготовленной ровной площадке. Заранее определиться, нужна ли замена задних тормозных дисков или меняются только передние. От этого зависит, каким образом поднимать машину домкратом. Приподнимать весь борт или только передние колеса.
Подняв машину домкратом, с помощью «баллонника» снять колесо. Освободившийся механизм тормозов и поверхность ступицы очистить от грязи и масла с помощью щетки и ветоши.
Как снять тормозной диск
Для того чтобы поменять вышедший из строя ТД, надо последовательно выполнить ряд действий.
- Отжать поршень рабочего цилиндра тормозов.
- Отсоединить суппорт. Для этого, с внутренней стороны ступицы откручивается два крепежных болта.
- Не отсоединяя тормозных шлангов отодвинуть суппорт, тем самым освободить диск. Тормозные колодки разжать и зафиксировать с помощью струбцины.
- Зафиксировать суппорт с помощью приготовленной проволоки.
- На некоторых моделях автомобилей рамка суппорта мешает снятию диска. В этих случаях, требуется открутить крепление рамки и убрать ее.
- Перед тем как снять ТД со ступицы, надо открутить прикипевший крепежный болт, предварительно смазав место крепления жидкостью WD или тормозной жидкостью, при ее отсутствии. Таких болтов, закрепляющих диск на ступице, может быть один или два. Это зависит от модели машины.
- После того как крепежные болты удалены, можно приступить к снятию ТД. Часто, он бывает прикипевший к поверхности ступицы. Чтобы облегчить его демонтаж, требуется легким постукиванием молотком добиться его отсоединения от стенки соседней детали.
- После снятия старого тормозного диска надо обязательно удалить с поверхности ступицы ржавчину, окалину и грязь. Если этого не сделать, то после установки новой запчасти возникнет биение ступицы больше допустимого значения.
- На освободившееся место установить новый диск. Во время его крепления, для закрутки крепежных болтов используется динамометрический ключ. Усилия при закручивании — 100-120 Нм. Если перетянуть крепеж, то это может привести к радиальному биению ступицы.
- Сборка тормозного механизма на новом диске производится в обратном порядке.
- После того как тормозной механизм с новым диском собран, проверяется биение ступицы с диском. Для этого специальный измеритель устанавливается иглой на расстоянии 5 мм от поверхности нового диска, который надо вращать. Биение не должно превышать значения, разрешенного для конкретной модели автотранспорта.
- Таким же образом меняется ТД на противоположном колесе, а также производится замена задних тормозных дисков.
Опыт показывает, что замена тормозных дисков процесс хоть и трудоемкий, но относительно несложный. Однако, если навыков в обращении с инструментом у водителя недостаточно, лучше обратиться за помощью к профессионалам.
Видео по замене ТД. Рекомендуем к просмотру

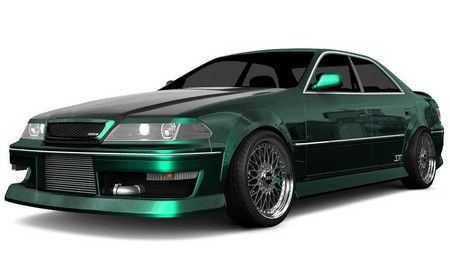

Замена задних тормозных дисков на Тойота Марк 2 в Санкт-Петербурге
Замена задних тормозных дисков на Тойота Марк 2 - стандартная операция по ремонту тормозов Toyota Mark 2. Замена задних дисков Тойота Марк 2 делается в случае их износа.
Причины влияющие на ресурс задних дисков:
- качество дорог, на которых эксплуатируется Тойота Марк 2
- стиль вождения
- мощность двигателя Toyota Mark 2
- качество ранее установленных тормозных дисков
Средний ресурс задних тормозных дисков
Если Тойота Марк 2 с механикой, то замену задних дисков приходится делать каждые 45-90 тысяч километров, на автомате износ идет более быстро и замена потребуется каждые 30-75 тысяч километров.
Износ передних дисков происходит быстрее потому, что большая часть инерционной силы, которую гасят тормоза, приходится именно на перед автомобиля. Поэтому замена передних дисков происходит в два-три раза чаще, чем задних.
Проверка тормозной системы должна производиться каждые 10-15 тысяч километров. Лучше всего совместить эту операцию с ТО. Для качественного осмотра тормозных дисков необходимо снять колеса, так как только в таком случае возможно осмотреть колодки и выявить возможный неравномерный износ задних колодок. Если вовремя не заметить подклинивание суппортов на Toyota Mark 2, то это приведет к дорогому ремонту тормозов.
Признаки возможного износа задних дисков Toyota Mark 2:
- увеличение тормозного пути автомобиля;
- увод в сторону при торможении (особенно при резком)
- стук при резком торможении;
- скрип при торможении.
Собираясь на замену задних дисков Тойота Марк 2 обратите внимание какие именно диски установлены. Задние диски на Toyota Mark 2 меняются обязательно парой (на два колеса). Нельзя допускать, чтобы диски на паре колес имели разную степень изношенности.
Выполнить замену задних дисков Тойота Марк 2 можно в нашем автосервисе Америкар.
Кстати, в нашем автосервисе есть правило: при замене задних дисков на Тойота Марк 2 мы всегда производим обслуживание суппортов (включая смазку и разработку направляющих).
Если у вас есть сомнения по поводу того, что именно происходит с тормозами вашего Toyota Mark 2, то на этот случай у нас есть акция по бесплатной диагностике автомобиля по 54 параметрам, включая осмотр задних дисков.
Диагностика бесплатно, жми.
С этой услугой также часто выбирают:
Замену передних колодок на Toyota Mark 2
Замену задних колодок на Toyota Mark 2
Замену передних дисков на Toyota Mark 2
Замену тормозной жидкости на Toyota Mark 2
Америкар специализируется на японцах? Что за бред подумали вы и были почти правы. Давайте разбираться!
Есть вопросы по замене дисков на Toyota Mark 2?
Позвоните нам прямо сейчас (с 09:00-21:00) и задайте их!
Или закажите обратный звонок (круглосуточно) на наше рабочее время (круглая кнопка с телефоном внизу справа).
Как снять тормозной диск с тойоты марк 2
И снова здравствуйте всем кто следит за восстановлением старика.
В одной из прошлых записей я рассказывал о замене расходников, я тогда решил поменять колодки тормозные на перед. Во время замены я тогда заметил что диски уже изжили себя. На их рабочей поверхности уже появились некие волны, диски полностью стерлись. На днях у одноклубника с его донора (chaser gx81 с двс 1g-gze), были куплены нижние рычаги с сошками, и тормозные диски с суппортами.
Недолго думая я решил установить тормоза. Снял свои родные диски. И сравнил разницу в диаметре.
— Мои старые диски с комплектации sx80, они как я понял одинаковые с кузова gx81 с двигателем 1g-fe. Диаметр 255 мм.
— Новые диски с chaser gx81, с двс 1g-gze, были такие же как на комплектации jzx81. Диаметр составлял 280 мм.
Тут я задумался над тем, а правда ли с завода на gze ставили диски такого диаметра, или их в свое время поставили уже отдельно? Вообщем главным вопросом являлось подойдут ли диски на мои суппорта. Начал сравнивать их, как выяснилось сами суппорта по размерам поршней, по внешнему виду одинаковые, даже маркировки что-то типа f18, и какие то буквы на самом суппорте тоже были одинаковыми. НО, скобы были немного разными, решил я для проверки примерить новые диски с родными суппортами со скобами.
— Открутил суппорта. Убрал их в сторону.
— Одел новые диски тормозные.
— Появилась проблема, защита тормозного диска, или как в народе их называют кожух, задевал новые диски. Размер дисков больше, а кожух соответственно был под старый диск. Пришлось подгибать его, что бы ничего не задевало.
— Разжал поршень на суппортах, напялил туда колодки, и попробовал примерить.
Крепление скоб не доставало до дырок в ступице. Решил поменять скобы с купленных суппортов с gze. Там кстати сами направляющие были состоянием получше, Без люфтов, с целыми резинками, все почистил, смазал, и собрал. Все встало на свои места. Поехали сразу испытывать тормоза за 20км от города. Ни где не шумело и тормоза очень уверенно держали. Они сразу же притерлись.
Так же поменял масло в двс, залил как и в прошлом году Eneos 10w-40. Поменял залипший фильтр, без съемника. Как? Даже рассказывать не буду.
При активном использовании автомобиля владельцем, особенно в городских условиях, могут возникнуть проблемы с тормозами. Бывают ситуации, когда кроме смены колодок нужна замена тормозных дисков.
Когда меняют тормозные диски
Какого-то определенного времени эксплуатации или установленного пробега машины на случай замены ТД не существует. И, тем не менее, с этой проблемой сталкиваются многие автолюбители.
Признаки неисправности тормозной системы определяются достаточно просто:
- скрип в районе колес при нажатии на тормоз;
- увеличенный ход тормозной педали, так называемое проваливание;
- значительное снижение уровня жидкости в главном тормозном бачке;
- при нажатии тормозов машину уводит в сторону или ощущается биение.
Что послужило появлению таких признаков неисправности в ТС, определяется визуальным осмотром состояния механизмов, в частности определяется степень износа тормозных дисков и колодок на всех колесах. По его результатам принимается решение — нужно ли поменять тормозные колодки или требуется замена тормозных дисков.
Подготовка к замене ТД
Определив неисправность ТД, надо подготовиться к тому, чтобы самому их поменять. Для этого в первую очередь требуется купить новую запчасть в автомобильном магазине.
Выбирая тормозные диски для своей машины, автовладелец должен учитывать стиль своего вождения. Любит ли резко разгоняться и активно маневрировать. Как часто использует тормоза. Ездит много по городу или преобладают междугородние поездки по трассе.
От этих факторов зависит запчасть какого производителя требуется покупать. Диски могут быть штатными и спортивными.
- Штатный ТД — изготавливается из чугуна, отливка обрабатывается на фрезерном станке. Они бывают вентилируемые и невентилируемые. Без вентиляции — это одинарный диск, который обжимается с двух сторон тормозными колодками. Диск с вентиляцией отличить просто — это два диска соединенных между собой переборками. Вентиляция происходит во время движения за счет попадания воздуха между этими блинами. Одни из уважаемых производителей этой продукции — Bosh, Zimmerman, ATE.
- Спортивный ТД — делается из прочного и сверхпрочного серого чугуна, а также из аустенитовой нержавейки. Считается, что это более прочная продукция, которая может прослужить значительно дольше и при более агрессивной езде. Такие диски производят — EBC, DBA, Brembo.
Водитель должен помнить, когда производится замена передних тормозных дисков, их надо менять парно, даже если один из них по всем параметрам подходит для дальнейшей эксплуатации. Такое же правило действует и для задних тормозных механизмов.
Объясняется такое правило тем, что неодинаковый вес однотипной запчасти на колесах одной оси приведет к потере курсовой устойчивости.
Таким образом, для ремонта покупается два или четыре ТД, но ни в коем случае один или три.
В гараже или на специальной технической площадке заранее готовится инструмент и материалы необходимые при ремонте.
- Домкрат и баллонный ключ.
- Ключи на «13» и «17».
- Ключ гаечный с трещоткой.
- Большая плоская отвертка.
- Тонкая плоская отвертка.
- Струбцина.
- Кусок проволоки, чтобы зафиксировать ступор.
- Молоток.
- Жидкость WD, для того чтобы открутить прикипевший крепеж.
- Тормозная жидкость, на случай прокачки тормозов.
- Ветошь.
Машину установить на яму или на подготовленной ровной площадке. Заранее определиться, нужна ли замена задних тормозных дисков или меняются только передние. От этого зависит, каким образом поднимать машину домкратом. Приподнимать весь борт или только передние колеса.
Подняв машину домкратом, с помощью «баллонника» снять колесо. Освободившийся механизм тормозов и поверхность ступицы очистить от грязи и масла с помощью щетки и ветоши.
Как снять тормозной диск
Для того чтобы поменять вышедший из строя ТД, надо последовательно выполнить ряд действий.
- Отжать поршень рабочего цилиндра тормозов.
- Отсоединить суппорт. Для этого, с внутренней стороны ступицы откручивается два крепежных болта.
- Не отсоединяя тормозных шлангов отодвинуть суппорт, тем самым освободить диск. Тормозные колодки разжать и зафиксировать с помощью струбцины.
- Зафиксировать суппорт с помощью приготовленной проволоки.
- На некоторых моделях автомобилей рамка суппорта мешает снятию диска. В этих случаях, требуется открутить крепление рамки и убрать ее.
- Перед тем как снять ТД со ступицы, надо открутить прикипевший крепежный болт, предварительно смазав место крепления жидкостью WD или тормозной жидкостью, при ее отсутствии. Таких болтов, закрепляющих диск на ступице, может быть один или два. Это зависит от модели машины.
- После того как крепежные болты удалены, можно приступить к снятию ТД. Часто, он бывает прикипевший к поверхности ступицы. Чтобы облегчить его демонтаж, требуется легким постукиванием молотком добиться его отсоединения от стенки соседней детали.
- После снятия старого тормозного диска надо обязательно удалить с поверхности ступицы ржавчину, окалину и грязь. Если этого не сделать, то после установки новой запчасти возникнет биение ступицы больше допустимого значения.
- На освободившееся место установить новый диск. Во время его крепления, для закрутки крепежных болтов используется динамометрический ключ. Усилия при закручивании — 100-120 Нм. Если перетянуть крепеж, то это может привести к радиальному биению ступицы.
- Сборка тормозного механизма на новом диске производится в обратном порядке.
- После того как тормозной механизм с новым диском собран, проверяется биение ступицы с диском. Для этого специальный измеритель устанавливается иглой на расстоянии 5 мм от поверхности нового диска, который надо вращать. Биение не должно превышать значения, разрешенного для конкретной модели автотранспорта.
- Таким же образом меняется ТД на противоположном колесе, а также производится замена задних тормозных дисков.
Опыт показывает, что замена тормозных дисков процесс хоть и трудоемкий, но относительно несложный. Однако, если навыков в обращении с инструментом у водителя недостаточно, лучше обратиться за помощью к профессионалам.
В последней записи я писал о том что заменил диск тормозной спереди который повело от перегрева из-за заклинившей направляющей, но я не писал как конкретно это происходило. Вот об этом и будет повесть моя!
Заехал я на эстакаду чтоб посмотреть состояние части ходовой после зимы, так как что то брякать стало и от звука сего кровь из ушей иногда текла!
Оказалось бряканье сие исходит из рейки рулевой, точнее раздолбались тяги рулевые в хлам!
Решил я пока ничего трогать не буду а куплю ка я сию гравицапу в сборе но чуть попозже!
Дупаю, раз уж пошла такая пьянка, поменяю ка я диск тормозной! Снял колесо, суппорт, потянул диск на себя ииииии… ничего не произошло! Вспомнил я что в диске том есть пара отверстий спецательных для снятия этого адского круга! Закрутил я туда два болтика иииии… Диск трещинами пошел! 0_о
Диск прикепел от перегрева намертво к ступице! Чтоб его снять пришлось применить 2 специнструмента, а именно молоток и зубило!
Как оказалось он немного не такой, точнее совсем не такой! Он во первых- меньше в диаметре, во вторых- он садится на полсантиметра глубже и не дает прикрутить суппорт на место!
Вот на этой ноте я так немного приуныл. Решил я пойти посмотреть что за диске стоят на висте старой, и на глаза мне попалось колесо вместе со ступицей и тормозами от неизвестной мне повозки которое мы с другом года два назад приперли не помню уже откуда! И о чудо! Диск там такой-же как и мой! Зачистил от ржи наждачкой и вперед все собирать! Все огонь теперь!
В скором времени буду менять на контракт рейку рулевую и об этом тоже будет повесть в журнале бортовом!
Признаки и причины поломки тормозных дисков. Процедура восстановления их работоспособности
Особенности обновления тормозной системы
Когда требуется замена тормозных дисков Тойота?
Свидетельствовать о необходимости восстановления работоспособности дисков Тойота могут следующие признаки:
- увеличение тормозного пути;
- слишком «мягкая» педаль тормоза и сильная ее вибрация при нажатии;
- значительный уход автомобиля в сторону во время торможения;
- возникновение свиста и визга;
- быстрый расход тормозной жидкости.
Решение о необходимости проведения работ по замене тормозных дисков на Тойоте может приниматься только после всесторонней тщательной их диагностики. Понадобится проведение данной технической операции в случае, если во время диагностики обнаружатся:
- механические повреждения;
- значительный износ;
- деформация из-за перегрева;
- коррозия;
- потребуется усовершенствование системы тормозов.
Как часто следует менять тормозные диски на автомобилях Тойота?
Интервал времени, по истечении которого необходимо проводить ремонтировать и менять элементы тормозной системы, находится в широчайшем диапазоне. В среднем данные технические процедуры следует проводить на СТО через каждые 60-70 тысяч км пробега. Точное время будет зависеть от интенсивности воздействия следующих основных факторов:
- климата, в условиях которого осуществляется эксплуатация машины;
- состояние дорожного покрытия;
- стиль вождения автовладельца. В случае экстремальной езды (частые длительные торможения) детали системы будут гораздо быстрее изнашиваться;
- качества элементов системы тормозов.
Кроме того, на износ ресурса деталей в значительной степени негативно влияют антигололедные реагенты, применяемые дорожно-коммунальными хозяйствами на дорогах в зимнее время.
Правила установки новых тормозных дисков Тойота
Менять диски необходимо парами, поскольку из-за разной степени их износа процесс торможения будет проходить неравномерно, а, следовательно, значительно снизится управляемость авто. Выбирать новые детали следует со строго определенными характеристиками. При этом для некоторых моделей Тойота элементы системы тормозов являются взаимозаменяемыми. Однако даже одинаковые по размерам детали могут обладать разными параметрами фрикционного материала. Поэтому при их выборе надо обязательно учесть коэффициент трения, жесткость и износостойкость.
Что касается процесса установки новых дисков, то он обязательно должен осуществляться в следующей последовательности:
- автомобиль поднимается с помощью домкрата, после чего устанавливается на противооткатные упоры;
- соответствующее колесо аккуратно снимается;
- шланг вместе с уплотнителем вынимается из кронштейна;
- снимается суппорт в сборе, при этом тормозной шланг можно не отсоединять;
- вывинчиваются стопорные винты;
- со ступицы снимается диск;
- поверхность ступицы тщательным образом зачищается от ржавчины;
- устанавливаются новые детали;
- осуществляется сбор системы тормозов.
По завершении замены тормозных дисков на автомобиле Тойота надо несколько раз сильно надавить на педаль тормоза. Это необходимо для устранения зазоров, которые могли образоваться между диском, поршнем суппорта и колодкой.
Таким образом, следить за состоянием элементов системы тормозов надо очень внимательно, ведь от них зависит быстрота торможения. Только своевременная их замена может обеспечить безопасность водителя и пассажиров. Однако следует учесть, что, несмотря на кажущуюся легкость технологии установки новых дисков, доверять ее проведение лучше профессионалам из специализированных СТО.
Замена тормозных дисков Toyota Mark II
Понять, требуется ли замена тормозных дисков, можно, прислушавшись к звуку при торможении. Даже если звук изменился незначительно, это говорят о том, что самое время купить новые диски. Многие модели автоматически уведомляют водителя, когда тормозные диски пребывают в плохом состоянии. Есть и электронные системы, которые говорят о необходимости замены узлов.
Признаки поломки тормозных дисков:
- вибрации при торможении или остановке;
- темно-синий цвет верхней части диска;
- при нажатии на педаль блокируются тормоза;
- скрежет во время торможения.
Срок службы дисков зависит от стиля вождения. Резкие торможения и гонки - основные враги механизма. Работа тормозных дисков зависит от корректности установки и ухода за ними. При замене тормозных дисков рекомендуется менять и колодки.
Калькулятор расчёта замена тормозных дисков toyota mark ii
Этапы работы
Сложность ремонта зависит от конструктивных особенностей модели авто. Замена дисков выполняется в несколько этапов и включает в себя демонтаж:
- колес;
- суппорта и колодок;
- правого и левого дисков.
Потом осуществляется очистка от ржавчины, окалины, грязи и коррозии с плоскости тормозного диска, поверхности ступицы, элементов суппорта. Наконец, осуществляется установка разобранных деталей в противоположном порядке.
Срок эксплуатации дисков
Проверять тормозную системы нужно, даже если признаков неисправностей нет. Ее детали истираются быстрее по сравнению с другими узлами. Даже при максимально бережном вождении тормозные диски нуждаются в тщательной диагностике.
Не стоит самому браться за ремонт тормозной системы - если не соответствующих навыков. Эту работу лучше доверить профессиональным мастерам автосервиса DDCAR. Они имеют:
- колоссальный опыт и высокую квалификацию;
- современное оборудование;
- широкий выбор оригинальных, сертифицированных деталей и комплектующих.
Автосервис DDCAR проводит комплексную диагностику перед началом работ. Ремонт и замена тормозных дисков Toyota Mark II у нас выполняются на высоком уровне и по привлекательной цене. Сочетание профессионализма мастеров и технического оснащения сервиса позволяет нам возвращать автомобилям полную исправность.
Замена тормозных дисков своими руками
Замена тормозных дисков – это второй шаг после того, как вы уже совершали проточку тормозных дисков. Нет смысла говорить с цифрами в руках о том, сколько стоят сами тормозные диски, какова цена проточки дисков. В каждом регионе или городе свои прайс-листы.
Как узнать, что нужна замена тормозных дисков
Об одном можно сказать с убеждением и уверенностью – экономия на тормозной системе приводит к непредсказуемым последствиям. Экономия эта может выражаться в двух вариантах.
Независимо от того, что толщина тормозных дисков становится минимальной, владелец продолжает эксплуатацию авто. Либо, вместо того, чтобы снять тормозной диск и отнести его на проточку, или подъехать в сервис, где проточку тормозного диска сделают на автомобиле, некоторые водители производят проточку прямо в гараже. Категорически не делайте этого: проточку тормозного диска при помощи 3-ей передачи и «болгарки».
О том, что вашему авто требуется замена тормозных дисков, вам скажут сами тормозные диски. Систематически смотрите на них. Но не просто, а со штангенциркулем в руке.
Толщина тормозного диска представлена производителем на диске в виде цифр: номинальная толщина диска и допустимая минимальная толщина, после которой требуется их замена.
Второй показатель, это либо резкое снижение эффективности тормозов за счет перегрева тормозных дисков, либо характерное биение (вибрация) рулевой колонки во время торможения. И в том, и в другом случае нужна срочная диагностика тормозной системы. Не исключено, что на вашем авто стоят тормозные колодки самого низкого качества, которые не изнашиваются никогда, но выводят из строя тормозной диск раньше времени.
Замена тормозных дисков и форум: что общего?
Сегодня для начинающего автомобилиста наступили самые благоприятные времена. Есть автомобиль, есть выход в интернет – нет проблем. Прежде, чем приступать к любому виду ремонта, сделайте два действия: полистайте руководство по эксплуатации автомобиля своей модели, и зайдите на соответствующий форум.
БМВоды, Хондаводы, ДЭУводы и остальные любители своих авто ответят на любой ваш вопрос: как поменять амортизаторы, как поменять тормозные диски, как улучшить интерьер салона именно вашей модели.
После такой усиленной подготовки, подкрепленной вашим желанием произвести замену тормозных дисков, для вас не возникнет вопросов о том, как снять тормозной диск, чтобы не растерять комплектующих, и затем поставить новый диск.
На что обращать внимание при замене тормозных дисков
В первую очередь уясните для себя, что необходимо приобретать только качественные и сертифицированные тормозные диски. Не на авторынке, а у официального представителя в автомагазине. При покупке не стесняйтесь спросить все полагающиеся документы: сертификат соответствия, перевод инструкции. Именно в ней вы найдете пошаговые действия по обкатке-притирке тормозного нового диска.
В идеале нужно вместе с заменой тормозных дисков производить замену тормозных колодок. Совсем уж идиллией будет установка тормозных дисков и колодок от одного производителя. Всё чаще они идут в комплекте, это если речь идет об известных и авторитетных мировых брендах.
Не пожалейте денег, зато вы будете уверены в качестве и совместимости этих важных элементов тормозной системы. Замену тормозных дисков обязательно нужно производить парами на одной оси.
Замена передних тормозных дисков мероприятие более ответственное, чем замена задних тормозных дисков. Прежде чем приступать к демонтажу, уточните в руководстве по эксплуатации своей модели, либо на форуме у автолюбителей, требуются ли вам новые самоконтрящиеся болты. Как правило, они являются одноразовыми.
Демонтаж и монтаж тормозного механизма колеса производится в соответствии с мануалом для вашей модели. Не забудьте закрепить суппорт и отжать поршень рабочего цилиндра. Велика вероятность того, что он выдвинулся, так как вы эксплуатировали тормоза с изношенными тормозными дисками. Отжатие поршня приводит к тому, что тормозная жидкость станет поступать в бачок тормозной жидкости.
После замены тормозных дисков не забудьте произвести прокачку тормозов. Это удобнее сделать с помощником, хотя под силу и одному, но времени уйдет больше. Общий принцип снятия и замены тормозных дисков для всех моделей автомобилей одинаков, за исключением конструктивных нюансов, поэтому сложностей у вас не должно возникнуть.
Глаза боятся, а своими руками…экономней. Да, и чего греха таить, надёжней. При замене тормозных дисков своими руками вы выполните все операции именно так, как этого требуют «умные» заводские книги, ведь для собственной безопасности работаете. Не забудьте перед установкой нового тормозного диска произвести тщательную зачистку от грязи и ржавчины прилегающей поверхности ступицы щёткой по металлу.
Удачи вам при замене тормозных дисков.
Когда проходит замена тормозных дисков Туарег?
Заказал новые датчики в круг. Колодки вкруг уже были у клиента. Из нюансов работы, требовалось привезти в божеский вид тормозные диски.
Так как, на них уже присутствовала выработка и вполне приличный бортик в нерабочей зоне колодок.
VW Touareg. Замена колодок и тормозных датчиков
Из нестандартного инструмента требуется:
- битка TORX T50(болт крепления тормозного диска)
- бита SPLINE M16(болты крепления заднего тормозного суппорта)
В мой токарный диски не проходят по внешнему диаметру, поэтому будем их катать на фрезерном станке с поворотным столом. Сама замена колодок и датчиков, не сложная операция. На заднем суппорте необходимо выбить один штифт. На переднем суппорте два. Вот и вся морока по замене колодок.
А вот с дисками, есть засада. Всё закисло насмерть. Поэтому пришлось помахать резиновой киянкой .
Для того, что бы снять тормозные диски, необходимо снять тормозной суппорт. Если передний суппорт крепится двумя болтами под 21 головку, то задние сидят на болтах с головкой SPLINE M16. Это уже специализированный ключ.
Так же тормозные диски к корпусу ступицы крепятся болтом TORX T50. В общем, откручиваем тормозной суппорт и отводим его в сторону. Затем берём кияночку и осаживаем диск по окружности с посадочного места.
На диске присутствуют неприличные бортики от износа тормозной поверхности. Если их не удалить, то они очень быстро выведут из строя новые тормозные датчики.
Да и сама рабочая поверхность диска, далека от идеала. Но задачи по её проточке не стояло. Поэтому займусь только бортиками.
- Диск базируется на поворотный стол и обрабатывается фрезой с твердосплавными пластинами.
- Ну и так как в этот раз подрастающее поколение было на практике по станочному делу, то доверил покрутить ручку.
Ну, вот собственно и все. Сборка в обратной последовательности. У официалов замена тормозных колодок с дисками стоит семьдесят с гаком тысяч рублей. Здесь, клиент заплатил в десять раз меньше.
Замена тормозных колодок и тормозных дисков Фольксваген Туарег
Замена передних колодок на Туарег предполагает и замену датчика износа этих самых колодок. Начинается все, конечно, со снятия колеса.
Для этого необходимо для автомобиля с пневмо поставить при заведенном двигателе в режим домкрата нажав на кнопку LOCK на несколько секунд пока на приборе панели не засветится машинка со стрелками. Для удобства проведения работ следует повернуть руль в сторону замены. Левая сторона значит руль влево, правая значит руль в право.
Далее поддомкрачиваем автомобиль предварительно ослабив болты крепления колеса. После снятия колеса нужно выкрутить болт крепления и вытащить ось, которая удерживает пружинную вставку. Вставка, в свою очередь, крепит колодки. Чтобы снять ось, можно аккуратно ее выбить, закрутив подходящий болт и ударяя по нему, а не по суппорту.
На некоторых моделях устанавливается два штифта которые выбиваются резким ударом. При необходимости замены тормозных дисков, необходимо отвернуть два болта крепления суппорта торцевым ключем на 21. Далее отвернуть торцем диск и леким постукиванием снять диск.
Затем следует заменить колодки. Если нет спец. инструмента, который вдавливает поршни, тогда колодки меняются поочередно. Увидеть, как происходит замена колодок VW Touareg, позволит это видео с инструкциями.
Передние тормозные колодки Фольксваген Туарег
На VW Touareg первого поколения устанавливают колодки в зависимости от тормозной системы и размера тормозного диска.
Для тормозной системы Brembo использующая тормозной диск диаметром 330 мм и толщиной 32 мм применяются колодки в двух вариантах. В зависимости от габаритов колодок будут зависеть и номер оригинального артикула.
Для первого варианта размеры которых указаны в таблице ниже соответствуют оригинальные каталожные номера: 8J0698151K, 8J0698151H, 8J0698151E. Для второго варианта оригинальные колодки с артикулом: 7L6698151, 7L0698151F, 7L0698151Q, 7l0698151H, 7L0698151S.
Размеры передних тормозных колодок VW Touareg (7L, 7L6, 7L7) для среднего диска
| Каталожный номер | Длина, мм | Толщина, мм | Ширина, мм |
| 8J0698151K 8J0698151H 8J0698151E | 131.8 | 16.0 | 77.2 |
| 7L6698151 7L0698151F 7L0698151Q 7l0698151H 7L0698151S | 190.5 | 16.1 | 99.3 |
Допускает замена оригиналов аналогичными запчастями:
- NIBK PN0486
- ATE 13046048332
- Remsa 099400
- TRW GDB1547
- NIBK PN0346W
- Brembo P85069
Авто с тормозной системой Brembo также может комплектоваться тормозными дисками диаметром 350 мм и толщиной 34 мм. Такая тормозная система использует оригинальные колодки: 7L0698151J, 7L0698151R, 7L0698151E.
Технические размеры приведены в таблице:
Размеры передних тормозных колодок VW Touareg (7L, 7L6, 7L7)для большого диска
| Каталожный номер | Длина, мм | Толщина, мм | Ширина, мм |
| 7L0698151J 7L0698151R 7L0698151E | 190.2 | 16.3 | 106.3 |
Аналогичные замены от других производителей:
- Bosch 0986424739
- TRW GDB1548
- Remsa 099500
Колодки тормозной системы ATE/Teves идут в сочетании с тормозным диска диаметром 308 мм и шириной 29.5 мм. Сопутствующие им оригинальные колодки 7L6698151B.
Размеры и значения колодок указаны в таблице:
Габаритные размеры передних колодок VW Touareg с малым тормозным диском
| Каталожный номер | Толщина, мм | Ширина, мм | Длина, мм | ||
| ТИП 1 | ТИП 2 | ТИП 1 | ТИП 2 | ||
| 7L6698151B | 17.9 | 74.0 | 73.5 | 156.4 | 155.2 |
- Remsa 104522
- Brembo P85090
- NIBK PN0353W
На VW Touareg второго поколения используется тормозная система Brembo в комплектацию к ней устанавливают два вида тормозных дисков. Для дисков диаметром 330 мм и толщиной 32 мм оригиналами колодок являются: 8J0698151K, 8J0698151H, 8J0698151E.
Параметры дисков отображены в таблице:
Размеры передних тормозных колодок VW Touareg (7Р5) со средним диском
| Каталожный номер | Длина, мм | Толщина, мм | Ширина, мм |
| 8J0698151K 8J0698151H 8J0698151E | 131.8 | 16.0 | 77.2 |
- NIBK PN0486 3.8
- ATE 13046048332 4
- Remsa 120000 4
Туареги 2 в комплектации тормозной системы которых используются тормозными диски диаметром 360 мм и толщиной 34 мм, применяются оригинальные колодки: 7P0698151, 7P0698151C, 7L0698151M, 7L0698151N.
Размеры передних тормозных колодок VW Touareg (7Р5) с большим диском
| Каталожный номер | Длина, мм | Толщина, мм | Ширина, мм |
| 7P0698151 7P0698151C 7L0698151M 7L0698151N | 194.1 | 15.4 | 94.2 |
- Brembo P65021
- TRW GDB1774
- ATE 13046048522
Задние тормозные колодки Touareg
На VW Touareg первого поколения устанавливают колодки в зависимости от тормозной системы и размера тормозного диска.
В тормозной системы Brembo используют колодки в сочетании с дисками диаметром 330 мм и толщиной 28 мм, им соответствует колодки с оригинальными каталожными номерами: 7L6698451B,7L5698451. Следует отметить, что артикул будет зависеть от их габаритов.
Данные о колодках и их размерах указаны в таблице:
Размеры передних колодок VW Touareg с большим тормозным диском
| Каталожный номер | Толщина, мм | Ширина, мм | Длина, мм |
| 7L6698451B 7L5698451 | 16.2 16.5 | 70.2 73.0 | 85.0 112.3 |
- Starke 173510
- JP Group 1163707110
- Friction Master MKD1277
- Bosch 0986424741
- NIBK PN0347W
- NK 224773
На авто у которых установлена тормозная система ATE/Teves комплектуется тормозными дисками диаметром 314 мм, толщиной 22 мм и оригинальными колодками: 7L6698451C, 7L6698451.
Размеры колодок указаны в таблице:
Габаритные размеры задних колодок VW Touareg с малым тормозным диском
| Каталожный номер | Толщина, мм | Ширина, мм | Длина, мм | ||
| ТИП 1 | ТИП 2 | ТИП 1 | ТИП 2 | ||
| 7L6698451C 7L6698451 | 19.0 | 50.9 | 53.9 | 141.5 | 141.0 |
- Remsa 118701
- Brembo P85068
- TRW GDB1671
На VW Touareg второго поколения также используется тормозная система Brembo. Оригиналы тормозных колодок: 7P0698451, 7P6698451.
Параметры колодок отображены в таблице:
Размеры передних тормозных колодок VW Touareg (7Р5) с большим диском
| Каталожный номер | Длина, мм | Толщина, мм | Ширина, мм |
| 7P0698451 7P6698451 | 187.4 | 17.0 | 76.0 |
- TRW GDB1875
- Remsa 137910
- NIBK PN0565
Барабанные колодки для Туарег
В авто также предусмотрены барабанные колодки стояночного тормоза.
В первом поколении используется тормозная система ATE. В соответствии от размера колодок будет отличаться и оригинальный артикул: 7L6698525, 7L0698525.
Данные о колодках указаны в таблице ниже:
Габаритные размеры барабанных колодок VW Touareg 1
| Каталожный номер | Диаметр, мм | Ширина, мм |
| 7L6698525 7L0698525 | 185.0 210.0 | 30.0 |
- Bosch 0986487625
- Fenox BP53038
- Textar 91058700
- Bosch 0986487705
- TRW GS8718
- Patron PSP148
На машинах второго поколения используют оригинальны барабанные колодки: 7P0698525, их диаметр 210 мм и ширина 30 мм.
Аналогичные запчасти для замены от других брендов:
- Ferodo FS4129
- Girling 5187769
Снятие и установка тормозного диска/суппорта
Тормозные диски, имеющие коррозию, создают при торможении эффект вибрации, который не исчезает при более длительном торможении. В этом случае необходимо тормозные диски заменить.
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||
|
