Руководства по ремонту Нива: замена тормозных колодок переднего тормозного механизма

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм.

Вам потребуются: домкрат, противооткатные упоры, отвертка, пассатижи, выколотка, металлическая щетка, молоток.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.

2. Снимите переднее колесо.

3. Очистите тормозной механизм от грязи. Для облегчения разборки нанесите на места соединений пальцев с суппортом и прижимными рычагами жидкость типа WD-40.

4. Откачайте из бачка часть жидкости, если перед заменой колодок уровень тормозной жидкости в бачке находится на метке «MAX» или приближается к ней.

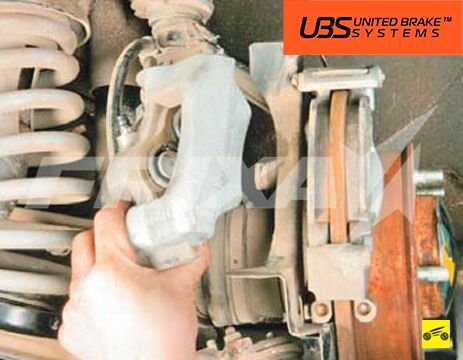

5. Снимите суппорт ( см. «Снятие и установка суппорта переднего тормозного механизма») , не отсоединяя от него шланги гидропривода.

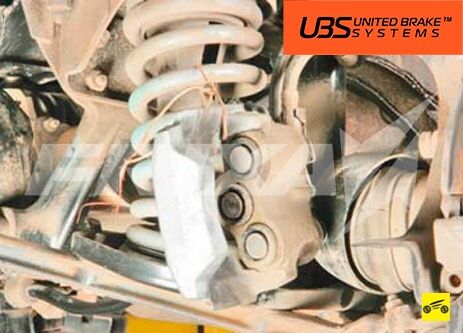

6. Аккуратно подвесьте суппорт на проволоке или отведите в сторону так, чтобы он не мешал работе.

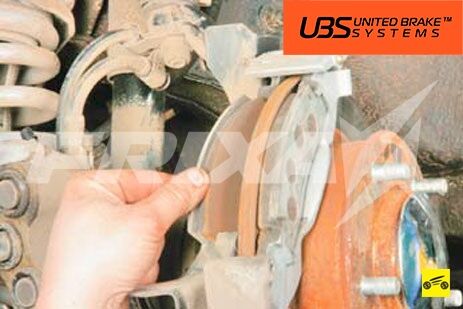

7. Извлеките из направляющей тормозные колодки.

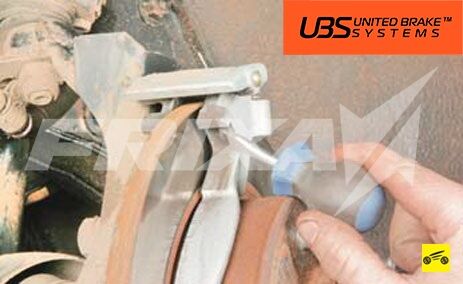

8. Перед установкой новых тормозных колодок очистите от грязи и ржавчины пазы направляющей, аккуратно вдавите поршни как можно дальше внутрь цилиндров.

9. Установите новые тормозные колодки в пазы направляющей.

10. Установите суппорт.

11. После установки тормозных колодок нажмите несколько раз на педаль тормоза для установки поршней в рабочее положение.

12. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.

Замена передних тормозных колодок на автомобиле Нива, видео

0 2 849

Простая инструкция по замене передних тормозных колодок автомобиля Нива. Тут не совсем видео, а подробный фото инструкций, с поясняющими комментариями автора, по способам замены, используемому инструменту и т.д. Не забывайте после установки, нажать на педаль тормоза несколько раз, для того чтобы поршни цилиндров смогли подвести колодки к тормозному диску.

Заранее приготовьте весь набор инструментов, который используется в ролике. Следите за уровнем тормозной жидкости, открывайте крышку и при необходимости грушей выкачивайте лишнее.

Видео замены передних тормозных колодок Нива:

Ничего сложного нет, я думаю, что заменить тормозные колодки должен уметь каждый водитель при любых обстоятельствах.

Ещё один более подробный способ замены передних тормозных колодок на НИВе:

Хочется напомнить основополагающие правила эксплуатации тормозов на НИВе. Старайтесь после частых торможений, когда нагреваются тормозные диски, не форсировать водные преграды. Иначе тормозные диски начинаю деформироваться из-за разницы температур. В итоге выливается это в замену тормозных дисков или их проточке (при небольшой деформации). Если вы въезжаете в среднею лужу на скорости, можно немного при этом нажать на педаль тормоза, колодки в этой ситуации будут греть диски и охлаждение не будет таким резким.

Ещё одна из болезней НИВы, когда меняешь передние тормозные колодки, они начинают неприятно греметь. Вырезаем резиновые полоски из камеры для колеса и просовываем их между суппортом и рамкой суппорта, проблема исчезаем, на торможение никак не влияет.

На нашем сайте вы также можете найти материал по замене задних тормозных колодок НИВы своими руками.

Замена передних тормозных колодок на «Ниве»

Тормозные колодки относятся к расходным материалам. Они принимают на себя нагрузку, которая формируется при торможении – фрикционные накладки на колодках трутся о тормозные диски, останавливая в результате колеса автомобиля.

Многие автолюбители предпочитают не производить замену силами официального автосервиса или мастерской, а осуществлять эту операцию самим. Ценник на замену колодок (без стоимости учета самих изделий) даже в неофициальной мастерской начинается от 500 руб. за пару.

Передние колодки на «Ниве» рекомендуется менять через каждые 10 тыс. км. Тем не менее вы можете проверять их изношенность при проведении ТО или просто время от времени. Помните, что чем активнее манера езды (а, стало быть, и торможение), тем колодки быстрее изнашиваются, а, стало быть, замена может потребоваться и через 5 тыс. км, и через 25 тысяч.

Предельная минимальная толщина фрикционной накладки, после которой следует обязательно заменить колодки, составляет от 1 до 2 мм. В противном случае вы рискуете столкнуться с полным износом фрикционного слоя, в результате чего металлическая часть колодок, оставшись без износостойкой защиты, будет тереться о тормозной диск, также выполненный из металла – про последствия трения металла о металл при торможении мы в данном материале писать не будем, но, думаем, и так понятно, ничего хорошего из этого не выйдет.

Помните, что, хотя операция по замене не представляет особой сложности, делать все следует внимательно и без лишней суеты. Не забывайте, что исправные тормоза – ваша безопасность.

Сначала потребуется выбрать новые колодки. Стоимость их колеблется от 300 до 700 рублей за пару (но бывает и выше). Желательно отдавать предпочтение тем изделиям, которые хорошо себя зарекомендовали. Автолюбители обычно стараются приобретать продукцию следующих изготовителей: Ferodo, Finwhale, Nippon, «Начало», TRW, Dafmi и др.

Из инструментов нам потребуются:

• Ключ-крестовина для съема колес
• Монтировка или тяжелая отвертка
• Пассатижи
• Жидкость WD-40
• Груша

Затяните рычаг стояночного тормоза. Далее, используя крестовину, немного открутите гайки, крепящие колесо к ступице.

Используя домкрат, приподнимите автомобиль, затем открутите все гайки полностью.

Затем снимите колесо. Для большей безопасности его можно положить под машину.

При помощи смазки типа WD-40 очистите место соединения шплинта и оси прижимного рычага.

Затем, используя пассатижи, вытащите шплинт оси прижимного рычага.

Далее потребуется вытащить ось прижимного рычага. Если она сидит плотно, то по оси можно постучать сзади или, при необходимости, выбить ось выколоткой.

Вытащите ось рычага пассатижами.

Затем снимите сам прижимной рычаг.

После этого снимите суппорт. При необходимости используйте шлицевую отвертку, чтобы поддеть суппорт, если он не поддается. Чтобы суппорт не мешался, поверните его по направлению к блоку цилиндров.

Затем потребуется извлечь старые колодки.

Перед тем как приступить к установке, следует монтировкой или тяжелой отверткой нажать на поршни суппорта, чтобы они максимально ушли в цилиндры.

После того как поршень уйдет в цилиндр, нелишним будет замерить количество тормозной жидкости. Проверять уровень следует после каждого вдавливания цилиндра.

Спасибо за подписку!

Если уровень жидкости превышен, излишки можно собрать резиновой грушей.

Устанавливаем новые колодки.

Затем возвращаем суппорт обратно. Перед тем как ось вставить в рычаг, рекомендуется обработать ее край, чтобы конец оси был немного стесан (это можно выполнить как на токарном станке, так и при помощи напильника). Смажьте край оси солидоловой мазью.

Рекомендуется также смазать солидолом две пружины, расположенные в направляющих.

Ось рычага после ее возврата на место шплинтуется заново.

Операция по установке колеса выполняется в порядке, обратном тому, что использовался при снятии.
Затем сядьте в автомобиль и несколько раз нажмите на тормозную педаль, пока не почувствуете, что нажатие становится тугим.

Примерно на протяжении 500 км пробега после замены колодок при торможении будет казаться, что педаль будто «ватная», плохо реагирует на ваше нажатие – это объясняется тем, что накладки и диски еще не притерты друг к другу, пугаться этого не следует. Но тормозить надо с должной аккуратностью.

Замена передних тормозных колодок на Шевроле Нива

В данной статье хочу поделится своим опытом замены передних тормозных колодок на Шевроле Нива. Я не притендую на гениальность и идеальность данного способа работы к тому же он не такой и гениальный, это просто мой опыт, так что начнем.

До Шевроле Нива я уже имел опыт замены передних колодок на легковушках, но каждая модель имеет свои нюансы. Изначально данную машину я не собирался ремонтировать собственноручно, думал все делать в сервисе, но наш ненавязчивый сервис желает быть лучше особенно в маленьких городах, где считают, что все и вся им должны по жизни, поэтому пришлось делать все самому, а инструментов для ремонта нет да и определить, что пора менять колодки на Шевроле Нива можно определить только когда они стерлись до металла или сняв колесо ( не каждый день мы колесо снимаем что бы посмотреть состояние колодок). Ну хватит лирики начнем сам процесс

Для замены колодок нам понадобятся молоток массой не менее 0,8кг, плоскогубцы, набор отверток разного размера и дюбель-гвоздь длиной 50-60мм. Ду 4-5мм. с затупленным жалом, упор под машину виде бруса высотой 350-400 мм, ключ- болоник.

Снимаем колесо выставляем упор под машину и опускаем машину на упор. Руль выкручиваем так что бы суппорт смотрел в наружу от машины (рис.1)

Отчищаем все от грязи (поверьте грязи там много особенно если вы машину используете по назначению). Снимаем крышку с бочка с тормозной жидкостью на главном тормозном клапане. при помощи плоскогубцев вынимаем шплинт оси верхнего прижимного рычага (рис.2)

Выбиваем дюбелем ось верхнего прижимного рычага (именно выбиваем, не страгивем как написано в руководстве по ремонту, так как плоскогубцами ось с рычага не вытащить) рис.3. Снимем прижимной рычаг, вынимаем из направляющей колодок две пружины, что бы не потерять и почистить гнезда пружин, ставим на место прижимной рычаг и фиксируем его отверткой диаметром 4-3мм.

Выбиваем ось нижнего прижимного рычага, вынимаем две пружины из направляющей колодок и снимаем суппорт с диска, вынимаем наружную колодку и устанавливаем суппорт на место. Вставив монтажную лопатку или гвоздодер между суппортом и диском с наружней стороны вдавливаем поршни в цилиндры (необходимо следить за уровнем тормозной жидкости в бачке, я откачивал жидкость медицинским шприцем). Снимаем верхний прижимной рычаг и снимаем суппорт с диска. Чистим суппорт от грязи очень тщательно. Обтачиваем наконечник оси напильником или наждачной бумагой ( нужно снять только фаску). Вставляем в суппорт колодки, одеваем суппорт на диск, смазываем пружинки графитовой смазкой и вставляем их в верхние отверстия направляющей колодок устанавливаем верхний прижимной рычаг и фиксируем его отверткой диаметром 3-4мм. (отвертку вставляем с обратной стороны суппорта) смазываем оси графитовой смазкой, ось вставляем методом выбивания отвертки (данный метод не позволяет сместится рычагу относительно отверстия суппорта), устанавливаем на место шплинт. Данную операцию повторяем при установке нижнего рычага. После замены колодок необходимо несколько раз нажать на рычаг тормоза что бы колодки прижались к диску.

Смена тормозных колодок на ВАЗ Нива 21214

Отечественный внедорожник считается одним из лучших в своем ценовом сегменте. Практически любой владелец Нивы может ее собрать и разобрать самостоятельно. Это происходит от того, что при активной нагрузке на бездорожье многие узлы нужно регулярно менять или обновлять. Одними из таких проблемных зон стали тормозные колодки.

Как определить проблемы с тормозами

Никто не будет спорить, что исправная тормозная система – это гарантия безопасности. С исправными тормозами можно компенсировать поломку любого узла в движении. Поэтому регулярный мониторинг этих узлов – это обязательная процедура. Замена тормозных колодок на Ниве 21214 происходит в случае:

• увеличение при нажатии педали пути торможения;
• уход автомобиля от прямой при торможении;
• посторонние звуки при работе тормозов;
• перегрев, дефекты на элементах тормозной системы;
• длинный ход рычага ручного тормоза и/или педали;
• изменение усилия при нажатии на педаль;
• самостоятельное срабатывание тормозов;
• не срабатывание ручного тормоза на уклонах;
• стирание тормозных колодок менее 1,5 мм.

Замена узлов не представляет собой проблемы даже для новичков в ремонте собственного автомобиля. Главное четко следовать инструкции и проверить новую систему после сборки, чтобы исключить возможные проблемы при движении.

Замена передних колодок

Логично, что для замены лучше подбирать оригинальные детали или, получившие официальное одобрение от производителя. Для дальнейшего процесса следует вывесить колесо и качественно зафиксировать автомобиль. Порядок выполнения замены:Снять колесо.

1. Вынуть шплинт прижимного элемента нижней оси.
2. Частично выколотить ось и после достать ее пассатижами, удерживая рычаг.
3. Снять рычаг.
4. Вынуть обе пружины, чтобы они не потерялись в процессе.
5. Снять тормозной суппорт с помощью отвертки.
6. Вынуть колодки из направляющей.

Перед установкой новых деталей следует максимально вдавить поршни в цилиндры. Выполняется это лопаткой для монтажа, пассатижами или разводным ключом. После узел собирается в обратной последовательности. Чтобы просто установить ось прижимного рычага, ее рекомендуют слегка заточить в форме гвоздя и смазать графитовой смазкой.

Замена задних колодок

Важно понимать, что при замене этих деталей меняют весь комплект, все четыре элемента. Если поставить только один новый узел, то при торможении автомобиль может уводить в сторону от прямой. После вывешивания и съема колеса далее действуют по следующей схеме:

1. Ослабить трос привода ручного тормоза.
2. Обстучать болты крепления тормозного барабана к полуоси.
3. С помощью шестигранной инструментальной головки отвернуть болты.
4. Последние два крепежных элемента откручивают головкой на 12.
5. Сам барабан снимается закручиванием двух болтов в резьбовые отверстия. Они упрутся во фланец. Если барабан не поддается до конца, то его выстукивают в торец через деревянный брус. Удары нужно производить равномерно с прокручиванием детали.
6. Демонтировать сами колодки. Один из способов – снять опорные стойки, отвести нижний элемент и вывести нижний упор. После вывести верхние упоры из прорезей, снять нижнюю стягивающую пружину, вытащить колодки из-за полуоси (делать это нужно аккуратно, чтобы не повредить пыльники цилиндра).
7. Вывести рычаг ручного колодочного привода из заднего ручного тормоза.
8. Снять колодки с верхней пружиной и планкой распора.
9. Растянуть и снять верхнюю пружину.
10. Расшлинтовать ось рычага ручного привода тормозных колодок и снять его.

Полезное видео

При монтаже новых деталей также вдавливают поршни внутрь. После настроить стояночный тормоз и проверить на малом ходу правильность работы новых узлов.

Моя Нива

Нивоводы всех поколений, модификаций и стран, объединяйтесь!

С тормозами, особенно на Ниве, шутки плохи. Если колодки сильно изношены, их необходимо заменить. Самое время узнать, как это делать?

Симптомы изношенных тормозных колодок

Любой поломке предшествует определенный признак неисправности. На Ниве это проявляется следующим образом:

• Вибрация при торможении. Но это не обязательно могут быть колодки. Гораздо чаще причиной этому становится кривой тормозной диск.
• Ухудшение эффективности торможения.
• Различные скрипы при торможении.

При появлении хотя бы одного из этих симптомов, рекомендуется обязательно проверить состояние колодок.

Как проверить тормозные колодки на Ниве?

Для этого необходимо снять переднее колесо и замерить остаточную толщину накладок. Она должна быть не менее 1,5 мм. Если она меньше, то колодки рекомендуется заменить.

Как выбрать передние колодки?

Существует множество производителей, которые занимаются выпуском накладок для Нивы 21213 и 21214. Среди них можно выделить следующие:

• Оригинал. Каталожный номер – 21213501090. Цена составляет 556 рублей.
• PILENGA. Цена составляет 401 рубль.
• BOSCH. Цена: 839 рублей.
• LUGAS. Цена: 853 рубля.

Самым лучшим производителем тормозных колодок для Нивы 4х4 и Нивы Шевроле принято считать BREMBO. Но цена у них достаточно высокая – 1123 рубля.

Выбирать колодки следует из условий эксплуатации. Если машина часто используется на шоссейных дорогах или в городе, то необходимы хорошие накладки, вроде Лукаса и Брембо, а вот для бездорожья достаточно будет и оригинала. Куда большее значение для Нивы имеет производитель тормозных дисков, так как диски чаще страдают заводским браком и зачастую приходят в магазин уже кривыми.

Процесс замены

Чтобы поменять тормозные колодки на Ниве, необходимо выполнить следующий порядок действий:

Снимите переднее колесо автомобиля:

Снимите две шпильки тормозного суппорта:

Предварительно нужно демонтировать с них стопора.

Демонтируйте крепление тормозного суппорта:

Демонтируйте старые тормозные колодки, а на их место установите новые:

Откачайте небольшую часть тормозной жидкости, вдавите поршни внутрь тормозного цилиндра. Смажьте шпильки суппортов и другие подвижные части тормозных механизмов Niva Travel смазкой для суппортов:

Произведите сборку элементов в обратной последовательности.

Аналогично данная процедура выполняется для модификаций ВАЗ 21213, 21214 и Niva Travel.

Как самостоятельно заменить тормозные колодки на ВАЗ 21213

Тормозная система очень важна для безопасности движения. Поэтому необходимо следить за ее исправностью. Одним из основных элементов системы тормозов являются тормозные колодки (ТК), которые за счет силы трения, замедляют вращение колеса. Естественно, со временем они изнашиваются и требуют замены. Выполнить операцию замены ТК на «Ниве» можно самостоятельно в гаражных условиях.

Причины износа колодок тормозов и сроки замены

Все элементы автомобиля в течение эксплуатации изнашиваются
в разной степени в зависимости от испытываемой нагрузки. На износ колодок
тормозов влияет много факторов, поэтому периодичность замены для каждой «Нивы»
будет разной.

Внедорожники эксплуатируется в сложных условиях бездорожья,
поэтому на них замена выполняется через 15-20 километров. Причиной быстрого
износа является особенность дорожного покрытия, по которому приходится ездить
транспортному средству: песок, вода и грязь.

Износ ТК зависит не только от качества дорожного покрытия,
но и других факторов:

• климатические условия местности, где
  эксплуатируется внедорожник;
• ­­­манера езды водителя;
• качество расходных материалов.

Производитель рекомендует производить замену в среднем через
30-50 тысяч. Но учитывая, что износ разный специалисты настоятельно рекомендуют
проверять тормозную систему через каждые 10 тысяч километров пробега.

При проверке нужно обращать внимание на наличие скрипов,
других посторонних звуков, плавность торможения. При замене параллельно следует
проверить целостность пыльников на направляющих, тормозных шлангов, резиновых
чехлов, степень изношенности тормозных дисков. Это необходимо для
своевременного выявления и устранения неисправностей.

На переднюю ось приходится основная нагрузка, поэтому ТК
спереди изнашиваются быстрее задних. В среднем на одну замену задних колодок
приходится две замены передних. Понять, что с тормозными колодками неполадки,
может любой водитель, если обратит внимание на характерные симптомы:

• увеличенный тормозной путь;
• стук при резком торможении;
• неэффективная работа тормозов;
• скрип при торможении;
• металлический стружка на тормозных дисках или
  колодках.

При появлении хотя бы одного из признаков, необходимо
проверить тормозную систему и заменить изношенные детали, если обнаружены следующие
признаки износа:

• видны трещины и расслоения ТК;
• на поверхности колодке или накладки обнаружены
  дефекты в виде сколов и царапин;
• по краю диска образовался выступающий бортик;
• толщина накладок на колодках меньше требуемых
  технических характеристик;
• неравномерный износ ТК.

Меняются колодки обязательно парой: две передние, две задние. При замене колодок только на одном колесе, водитель не сможет эффективно затормозить, машину может увести при торможении в сторону, что грозит созданием аварийной ситуации на дороге. Толщину накладки измеряют с помощью штангенциркуля. Допускается минимальная толщина – 1,5 мм.

Для проведения замены понадобятся следующие инструменты:

• домкрат;
• баллонный ключ;
• набор ключей;
• пассатижи;
• газовый ключ или раздвижные пассатижи;
• отвертка с плоским лезвием;
• молоток;
• монтажная лопатка;
• опорная стойка;
• штангенциркуль.

Естественно нужно купить новые тормозные колодки. Желательно
иметь проникающую жидкостью WD-40 для облегчения прикипевших крепежных
элементов.

Меняем колодки передней колесной пары

Чтобы было удобно работать, внедорожник устанавливаем на
ровную, горизонтальную плоскость. Под задние колеса подставляем противооткатные
башмаки и ставим на ручной тормоз. Перед демонтажными работами обрабатываем
резьбовые соединения WD-40. Замену выполняем по следующему алгоритму:

• Срываем баллонником крепежные болты колеса. Домкратим ту сторону машины, на которой будем проводить замену. Устанавливаем авто для подстраховки на опорную стойку.
• Выкручиваем все болты и демонтируем колесо.
• С помощью пассатижей вытаскиваем шплинт прижимного рычага (ПР) нижней оси.

• Подходящим по диаметру приспособлением и молотком сбиваем ось.

• Затем удерживая ПР плоскогубцами вынимаем ось.

• Демонтируем прижимной рычажок.

• Из направляющей ТК достаем две пружинки, которые удерживали ПР.

• С помощью отвертки поддеваем и достаем суппорт.

• Снятый суппорт удобно положить на поворотный кулак.

• Далее с легкостью снимаем ТК с направляющей.

• Перед монтажом новых деталей, нужно вдавить в цилиндры поршни, которые выскакивают под давлением тормозной жидкости. Это можно сделать раздвижными пассатижами.

• Есть альтернативный способ: вставляем внешнюю ТК в направляющую, возвращаем обратно суппорт и монтажкой утапливаем поршни в цилиндры.
• Перед тем как вставлять ось, ее конец желательно подточить с помощью наждака, чтобы край принял конусообразную форму.

• Перед установкой ось следует смазать графитовой смазкой или натереть графитом, чтобы она легко заходила и выходила из отверстия.
• Прижимаем рычаг и вставляем ось.

• После установки несколько раз нажимаем на педаль тормоза, чтобы вышли поршни из цилиндров и прижали колодки к тормозному диску.

Как заменить передние тормозные колодки на «Ниве».

Меняем колодки задней колесной пары

Оценить состояние ТК без демонтажа тормозного барабана,
можно вытянув заглушку из щита и заглянув в смотровое окошко. Для замены задних
ТК транспортное средство загоняем на подъемник или смотровую канаву. Дальнейшая
работа представляет последовательность шагов:

• Ослабляем гайки у колеса, подкладываем опоры под передние колеса и домкратим автомобиль. Подставляем страховочную опору, опускаем машину на него и снимаем с ручного тормоза.
• На этом этапе можно проверить подшипники задней ступицы и трется или нет колесо. Это зависит от настроек ручника. Вращение должно быть свободным без задержек.
• Откручиваем крепления и демонтируем заднее колесо.
• Выворачиваем шестигранной головкой на «12» два болта. Чтобы зафиксировать колесо, включаем ручной тормоз.

• Снятые болты закручиваем в два резьбовых отверстия, расположенные напротив друг друга.

Когда будем затягивать эти болты, они создадут напряжение барабану на выход. Этого недостаточно для снятия барабан. Необходимо будет постукивать дополнительно по задней части барабана молотком через деревяшку. Постукивать нужно со всех сторон постепенно, подтягивая одновременно болты.

• Когда будут откручены болты с барабана, авто нужно снять с ручника. После этого снимаем барабан.

Колодки можно снять двумя способами. При использовании
первого способа выполняем следующие действия:

• Скидываем верхнюю пружину, отсоединив отверткой ее конец от колодки.

• Убираем распорную планку.

• У передней колодки хвостовик стойки поворачиваем до тех пор, пока он не совпадет с прорезью на наружной чашке.

• Демонтируем пружины вместе с чашками.

• Вынимаем опорные стойки из ТК.

• Отводим в сторону переднюю ТК.
• Скидываем нижнюю стяжную пружинку.
• Отводим заднюю ТК и выводим рычаг стояночного механизма из зацепления с тросиком привода.

Второй способ состоит из такой последовательности шагов:

• Вынимаем опорные стойки.
• Поддев заднюю ТК, выводим ее из распорной планки.
• Вручную опускаем ТК и выводим их верхние упоры из отверстий поршней рабочего цилиндра.

• Скидываем нижнюю стяжную пружину.

• Выводим ТК вместе с опорной пластиной и пружиной. При выполнении операции действовать нужно аккуратно, чтобы не повредить пыльники на цилиндрах.
• Расцепляем рычаг ручника с тросиком привода, отсоединив наконечник.

• Снимаем ТК вместе с опорной пластиной и верхней стяжной пружинкой.
• Прижимаем ногой к полу одну из колодок растягиваем пружину и освобождаем от упора распорную пластину.
• Скидываем верхнюю стяжную пружину.
• Расшплинтовываем рычаг ручника.

• Снимаем последовательно шайбу,

• Сборку производим в обратном порядке в зависимости от выбранного способа разборки.
• Перед установкой новых ТК нужно заглубить поршни максимально в цилиндры. Есть два варианта вдавливания. Применяя первый, нужно через деревяшку аккуратно постукивать молотком по поршню.

Второй способ: установить новые изделия и надавливать на них, опираясь двумя монтажками в бортик тормозного щита. Таким образом, верхние упоры ТК утапливают поршни в цилиндры.

• После замены ТК нужно отрегулировать стояночный тормоз.

Как заменить задние тормозные колодки на «Ниве».

Научившись менять ТК на ВАЗ 21213, приобретается опыт
авторемонтных работ, который поможет сэкономить на автосервисе и позволит
постоянно контролировать состояние тормозной системы, что уменьшает риск
создания аварийной ситуации на дороге.

Замена передних тормозных колодок и заднего тормозного механизма Нива Шевроле

Вывешиваем и снимаем переднее колесо. Желательно очистить поверхности и обработать соединения оси и шплинта проникающей смазкой типа WD-40.

Пассатижами вынимаем шплинт оси нижнего прижимного рычага.

Выколоткой выбиваем ось прижимного рычага…

Снимаем прижимной рычаг.

Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять

Поддев отверткой, поднимаем суппорт тормоза…

…и располагаем его с блоком цилиндров на поворотном кулаке.

Извлекаем из направляющей тормозные колодки. Перед установкой новых тормозных колодок необходимо переместить поршни как можно дальше внутрь цилиндров

Раздвижными пассатижами (или трубным ключом) вдавливаем поршни в цилиндры. Можно утопить поршни в цилинд­ры и другим способом. Для этого вставляем наружную колодку в направляющую и, установив суппорт на место…

…монтажной лопаткой вдавливаем поршни в цилиндры

Для облегчения установки оси прижимного рычага напильником или на наждаке обтачиваем конец оси так, чтобы получился конус:

Прижав рычаг, вставляем ось

Конструкция и ремонт тормозного механизма задних колес Нива Шевроле

Рисунок 1

Тормозной механизм заднего колеса (рис. 1) барабанный, с автоматической регулировкой зазора между колодками и барабанами. Устройство автоматической регулировки зазора расположено в рабочем цилиндре.
Его основным элементом является разрезное упорное кольцо 9 (рис. 2), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм. Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 2 и 8 (см. рис. 1) тормозных колодок.
Когда из-за износа накладок зазор 1,25–1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. 1) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом, автоматически поддерживается оптимальный зазор между колодками и барабаном.

Снятие и установка тормозного барабана

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности, а также для контроля состояния тормозных механизмов и для замены тормозных колодок и рабочих цилиндров.
Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг привода стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Вам потребуются: ключи «на 12», отвертка, две монтажные лопатки.
1. Включите I передачу и установите упорные бруски под передние колеса.
2. Проверьте: рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).
3. Снимите заднее колесо.

4. Для удобства работы снимите декоративный колпак. Однако при замене барабана колпак можно не снимать.

5. Смочите зазор между барабаном и фланцем полуоси какой-либо легкопроникающей жидкостью (керосином, WD-40 и т.п.).

6. Выверните два болта (на фото виден один) крепления тормозного барабана к полуоси.

7. Строньте барабан с полуоси легкими ударами молотка.

9.Спрессуйте, равномерно заворачивая болты в два резьбовых отверстия барабана.

10. Снимите тормозной барабан.

11. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

12. Установите барабан в порядке, обратном снятию. Предварительно зачистите от коррозии посадочный поясок полуоси, смажьте его графитовой смазкой или смазкой ЛСЦ-15 и сведите колодки с помощью двух монтажных лопаток.

Учтите, что при вдавливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

13. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки. На стоящем, на земле автомобиле 2–3 раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.

Замена передних тормозных колодок Нива Шевроле. Видео инструкция

Сегодня на ремонте у нас автомобиль Нива Шевроле, 2016 года выпуска. Загорелась лампочка уровня тормозной жидкости (или ручного тормоза), владелец заехал на СТО, где ему приговорили главный тормозной цилиндр и предложили его заменить, к счастью денег с собой не оказалось. А причина проблемы заключалась в износе передних тормозных колодок, машина новая, но за 29 тыс. км. пробега они пришли в негодность.

Поднимаем автомобиль, снимаем оба передних колеса, если вы работает с домкратом, то делайте это поочерёдно, не забывая подставлять противооткатные пластины. При помощи отвёртки снимаем фиксатор на верхнем штифту.

Выбиваем его. Немного отжимаем колодки, при том, что машина новая, износ их неравномерный. Вытаскиваем старые колодки. При помощи струбцины сдавливаем поршень. Можно в качестве упора использовать старую колодку:

При этом смотрим, чтобы тормозная жидкость у нас не пошла через верх. Очищаем посадочные места колодок при помощи щётки по металлу. Новые передние тормозные колодки у нас фирмы АвтоСтандарт. Устанавливаем их на свои места. Ставим обратно цилиндр и опускаем его вниз, делать это можно при помощи не сильных ударов молотка:

Теперь у нас начинаются танцы с бубном. Отвёрткой выставляем с одной и другой стороны, как это сделать, лучше посмотреть в ролике. И потихоньку забиваем:

Делаем это не сильно, если палец упрётся в скобу, надо опять взять отвёртку, отцентровать и прижать его. Если бить сильно, то можно заклепать отверстие для фиксации. После ставим на место фиксатор. Собираем в обратном порядке. Перед началом движения, не забываем несколько раз нажимать на педаль тормоза, чтобы колодки прижались к друг другу.

Видео замена передних тормозных колодок Нива Шевроле:

Резервное видео как заменить передние тормозные колодки в Нива Шевроле:

Читайте также:


• Бьет педаль тормоза при торможении логан

• Ниссан тиида проблемы рулевой рейки

• Болтается рулевой редуктор ваз 2107 на лонжероне

• Рено логан при повороте руля свист

• Замена тормозных колодок фольксваген
