Тормозной механизм переднего колеса (рис. 1) дисковый с плавающей трехпоршневой скобой
Блок цилиндров 1 закреплен в суппорте на двух направляющих и зафиксирован пружинным фиксатором.
Тормозные колодки 2 со стальными основаниями, имеющими фигурную форму, обеспечивающую их плотное прилегание к направляющей колодок.
При установке колодок подпружиненные рычаги 3 прижимают суппорт 7 к торцам колодок, что обеспечивает постоянное поджатие колодок к пазам направляющей.
Тормозной диск 8 изготовлен из чугуна.
Замена тормозных колодок переднего тормозного механизма
Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм. Замените колодки в следующих случаях:
– толщина накладок менее 1,5 мм;
– поверхность накладок замаслена;
– накладки непрочно соединены с основанием;
– накладки имеют глубокие борозды и сколы.
Если вы по каким-либо причинам сняли переднее колесо, проверьте через отверстие в корпусе тормозной скобы состояние колодок.
Если толщина фрикционных накладок около 2 мм, замените колодки. Если при торможении автомобиль уводит в сторону или слышен посторонний шум, снимите тормозные колодки и проверьте их состояние.
Вам потребуются: домкрат, противооткатные упоры, отвертка, пассатижи, выколотка, металлическая щетка, молоток.
Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле. Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.
Колодки необходимо заменять в тормозных механизмах обоих передних колес одновременно. Недопустима замена внутренней и внешней колодки между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.
Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.
Снимите переднее колесо.
Очистите тормозной механизм от грязи. Для облегчения разборки нанесите на места соединений пальцев с суппортом и прижимными рычагами жидкость типа WD-40.
Откачайте из бачка часть жидкости, если перед заменой колодок уровень тормозной жидкости в бачке находится на отметке «MAX» или приближается к ней.
Пассатижами вынимаем шплинт нижней оси прижимного рычага.
Выколоткой страгиваем ось прижимного рычага
Придерживая рычаг, пассатижами вынимаем ось.
Снимаем прижимной рычаг.
Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять.
Поддев отверткой, поднимаем суппорт тормоза и кладем на поворотный кулак.
Извлекаем из направляющей тормозные колодки.
Перед установкой новых тормозных колодок необходимо переместить поршни как можно дальше внутрь цилиндров.
Раздвижными пассатижами (или газовым ключом) вдавливаем поршни в цилиндры.
Можно утопить поршни в цилиндры и другим способом.
Для этого вставляем наружную колодку в направляющую и, установив суппорт на место, монтажной лопаткой вдавливаем поршни в цилиндры.
Дальше узел собираем в обратной последовательности.
Для облегчения установки оси прижимного рычага, на точиле затачиваем ее кончик так, чтобы получился конус.
Перед установкой ось прижимного рычага смазываем графитовой смазкой
Прижав рычаг, вставляем ось.
После установки тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску.
Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали.
Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные.
Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя.
Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью.
Заодно и оцените эффективность тормозов. И старайтесь не тормозить резко хотя бы первые 100 км.
При сильном нагреве неприработанных колодок верхний слой их накладок подгорает, и тормоза долго не будут максимально эффективными.
Снятие и установка суппорта переднего тормозного механизма
Суппорт переднего тормозного механизма снимают для его замены или замены рабочих цилиндров и тормозного диска.
Работу удобнее выполнять на подъемнике. Можно выполнить ее на автомобиле, установленном на опоры.
Вам потребуются: ключ «на 14», пассатижи, выколотка, молоток.
Выверните два болта крепления коллектора.
Обратите внимание, под болтами установлены уплотнительные кольца.
Замените сильно обжатое кольцо.
Снимаем нижний пружинный рычаг (описано выше при снятии колодок) снимаем блок цилиндров с суппортом тормоза
Вынимаем тормозные колодки
Зажимаем суппорт тормоза в тиски с накладками губок из мягкого металла
Выколоткой стягиваем фиксатор блока цилиндров
Одновременно утапливаем фиксатор блока цилиндров стержнем диаметром 3-4 мм и, ударяя молотком с пластмассовым наконечником по блоку цилиндров, начинаем сдвигать блок по направляющим суппорта
Сдвинув блок на 1,5-2,0 мм, вынимаем стержень.
Молотком с пластмассовым наконечником или киянкой выбиваем блок цилиндров из направляющих суппорта
Блок цилиндров и суппорт тормозного механизма
Вынимаем фиксатор и его пружину из гнезда блока тормозных цилиндров
Фиксатор входит в отверстие суппорта и ограничивает перемещения блока цилиндров
Сборку и установку переднего тормозного механизма проводим в обратной последовательности
Для облегчения сборки снимаем напильником фаски с направляющих блока цилиндров
Утопив фиксатор в гнездо блока, вставляем блок в пазы суппорта.
Молотком с пластмассовым наконечником забиваем блок цилиндров, пока фиксатор не войдет в отверстие суппорта.
Для снятия направляющей тормозных колодок снимаем верхний прижимной рычаг
Головкой на 10 с удлинителем откручиваем болт крепления защитного кожуха к направляющей колодок
Зубилом расконтриваем два болта крепления направляющей колодок к поворотному кулаку
Ключом на 17 откручиваем нижний болт
Верхний болт удобнее отвернуть головкой на 17
Снимаем передний кожух
Снимаем направляющую колодок
Сборку узла проводим в обратной последовательности и прокачиваем тормозную систему
Chevrolet Niva › Бортжурнал › Ремонт переднего тормозного цилиндра
Дело было так: полез как то я снимать цилиндры переднего тормоза, для того чтобы заменить штуцеры прокачки, в связи с тем что имеющиеся стёрлись в шлицах. И, о боже, увидел нелицеприятную картинку, а именно:
В связи с ничтожностью в материальной базе решено шлифовать поршни, заменить пыльники и уплотнительные кольца, из-за чего было куплено два ремкомплекта переднего тормозного цилиндра, вот в таком незатейливом пакетике без всяких обозначений —
Так же, по случаю, было приобретено пиво в количестве двух литров
далее вытаскиваем пассатижами типа геббельс поршни, путём кручения оных по часовой стрелке
Сам цилиндр был тоже грязен под уплотнительным кольцом и выше
Чистил внутренность с помощью WD'шки. Вся грязь не ушла, но мы к идеалу и не стремимся=)
Ставим кольца (предварительно обмазав их тормозной жидкостью) и утапливаем поршни
Фотки с пыльником и на месте не сделал=((
_______________________________________
После нескольких поездок увидел что один цилиндр течёт. Снял, посмотрел, течёт из под поршня, купил новый цилиндр.=))
Вот такая вот история.
Спасибо за внимание…
Chevrolet Niva 2004, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Chevrolet Niva, 2006
Chevrolet Niva, 2009
Chevrolet Niva, 2010
Chevrolet Niva, 2004
Комментарии 3
Теперь цилиндр стоит 1350, стоит пробовать восстанавливать (
Пытался проделывать такую же процедуру на прежней машине " Деу нексия" отговаривали меня от сего действия говорили что ничего с этого хорошего не выйдет всё равно куплю новый суппорт, так и вышло . Вот со Шнивой я уже не стал извращаться и сразу заменил . Вот только что я обнаружил при установке, там под пыльниками совсем нет смазки и место там для сбора воды просто шикарное . Я туда шприцем натолкал медную смазку, она конечно не для этого но это лучше чем ничего . Предлагаю проделать сию процедуру только уже с подобающей смазкой.
про это забыл написать, смазку тоже набил фирмы permatex, название не помню)
Руководства по ремонту Нива: Замена заднего рабочего тормозного цилиндра
Если в процессе эксплуатации появились следы подтекания тормозной жидкости на тормозном барабане и внутренней стороне колеса, замените рабочий цилиндр. Ремонт рабочего цилиндра часто не приводит к положительным результатам, к тому же для этого нужны специальные приспособления, поэтому рекомендуется заменять цилиндр в сборе.
Вам потребуются: ключ «на 10», специальный ключ для гаек тормозных трубок.
1. Включите I передачу и установите упорные бруски под передние колеса.
2. Снимите соответствующее колесо.
3. Очистите от грязи место крепления тормозного трубопровода и болты крепления тормозного цилиндра с обратной стороны тормозного щита. Чтобы легче было вывернуть болты крепления цилиндра и гайку крепления тормозной трубки, нанесите на резьбовые соединения жидкость WD-40.
4. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана») .

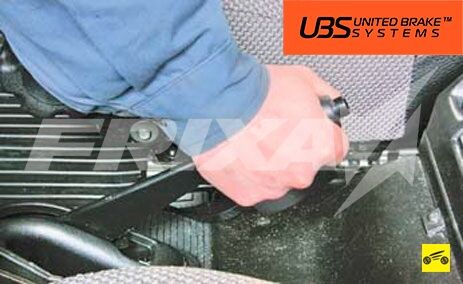

5. Поднимите рычаг стояночного тормоза.

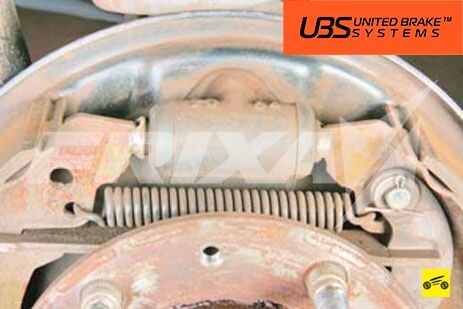

6. …при этом верхние концы колодок выйдут из пазов упоров поршней.

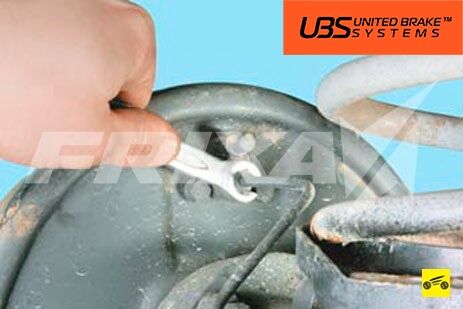

7. Отверните гайку крепления тормозного трубопровода к рабочему цилиндру.

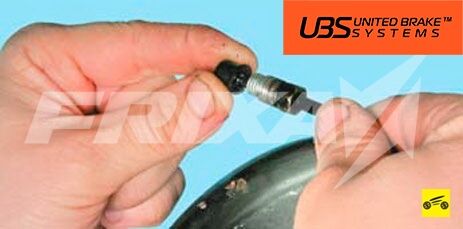

8. . и заглушите отверстие трубки, например, колпачком клапана выпуска воздуха.

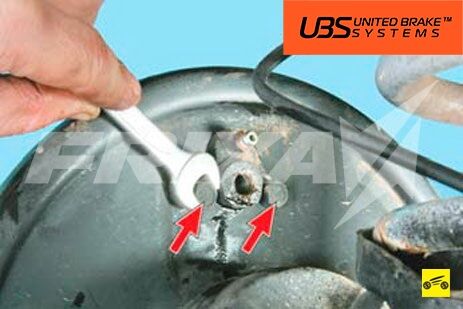

9. Выверните два болта крепления рабочего цилиндра, придерживая его с другой стороны.

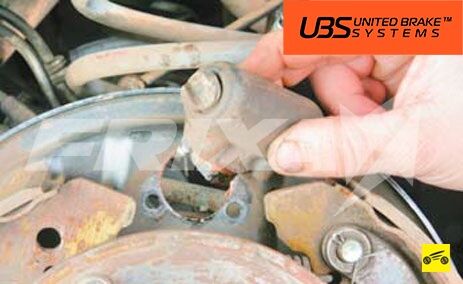

10. . и снимите рабочий цилиндр.
11. Установите рабочий цилиндр в порядке, обратном снятию.
12. Прокачайте тормозную систему (можно только рабочий цилиндр на заменяемом
колесе).
Замена заднего тормозного цилиндра нива шевроле
Работу выполняем вдвоем с помощником на смотровой канаве или подъемнике.
Прокачка тормозной системы необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы. Воздух удаляем сначала из одного контура системы, потом из другого. Начинаем прокачку с правого заднего колесного цилиндра.
Совет. Для отварачивания «закисшего» штуцера используёте специальный ключ для штуцеров тормозных систем, имеющийся в магазинах запчастей. Используйте также вспомогательные жидкости, типа WD.
Очистите от грязи штуцер, дабы исключить её попадание в систему.
Снимаем колпачок с прокачного штуцера заднего тормозного цилиндра.
Надеваем на штуцер прозрачный шланг, опустив его свободный конец в сосуд.
Помощник нажимает на педаль тормоза три-четыре раза с интервалом одна-две секунды и удерживает педаль нажатой. Ключом «на 8» отворачиваем на 1/2–3/4 оборота штуцер прокачки. При этом часть тормозной жидкости и воздух вытесняются в сосуд, а педаль опускается до пола. Пузырьки воздуха хорошо видны в прозрачном шланге. Заворачиваем штуцер прокачки и повторяем эту операцию до тех пор, пока полностью не прекратится выход пузырьков воздуха.
При удалении воздуха из системы следим за уровнем жидкости в бачке главного тормозного цилиндра и при необходимости доливаем ее.
Аналогично прокачиваем левый задний колесный цилиндр. Затем удаляем воздух из верхних штуцеров левого и правого блоков цилиндров передних колес.
Снимаем колпачок верхнего штуцера блока тормозных цилиндров переднего колеса (для наглядности колесо снято).
Прокачиваем передние тормозные цилиндры одного контура.
Для прокачки другого контура удаляем воздух из нижних штуцеров блоков цилиндров передних колес в произвольном порядке.
Снимаем колпачок с нижнего штуцера блока тормозных цилиндров переднего колеса.
Прокачиваем другой контур.
При отсутствии воздуха в системе тормозная педаль должна быть «жесткой», т.е. при нажатии проходить не более половины расстояния до пола.
Видео Как прокачать тормоза одному, без помощника
Привет!) Добрались мои руки и до вакуумника с ГТЦ. В этот раз я расскажу о процедуре замены этих деталей, прокачке тормозов, а так же о проверке и настройке распределителя тормозных усилий (колдуне). Постараюсь все хорошо разъяснить.
Замена тормозного цилиндра lada 2131 (ваз 2131)
Снятие и установка главного тормозного цилиндра Нива (инструкция)
Снимаем кронштейн опоры запасного колеса ваз 2131.
Пассатижами ослабляем хомуты крепления гибких шлангов к штуцерам главного тормозного цилиндра.
Осторожно придерживая штуцеры, снимаем шланги. Сливаем тормозную жидкость из бачка в подставленную емкость. Для замены штуцера главного тормозного цилиндра…
поддеваем его отверткой…
и вынимаем из гнезда главного тормозного цилиндра.
Поддеваем отверткой резиновую соединительную втулку…
и вынимаем ее. Для снятия главного тормозного цилиндра автомобиля…
специальным ключом «на 10», охватывающим пять граней гайки, отворачиваем штуцеры четырех тормозных трубок нива 2121.
Отводим трубки от тормозного цилиндра нива 2131.
Накидным ключом «на 17» отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю…
и снимаем главный тормозной цилиндр ваз 2121. Устанавливаем главный тормозной цилиндр ваз 2121 в обратной последовательности. Прокачиваем систему гидропривода.
Ремонт ГТЦ НИВЫ
Неполадка: потек Главный Тормозной Цилиндр на НИВЕ прямо в Вакуумный Усилитель.
Достал из старых закромов Главный тормозной в сборе с вакуумом от Пежо-405, да еще прикупил два соединителя цилиндров для передних суппортов и два томозных передних шланга от Шевика.
соединитель цилиндров ВАЗ-2123
передний тормозной шланг ВАЗ-2123
ГТЦ и ВУТ от Пежо-405 (вид спереди)
ГТЦ и ВУТ от Пежо-405 (вид сзади)
Начал разборку старой системы. Как оказалось, старым хозяином было намудрено и здесь. Выбросил абсолютно всестарое, оставив только педаль и передние цилиндры и начал собирать все по-новому: 1.Поставил соединители цилиндров на передние суппорта;
установленный соединитель цилиндров на тормозной цилиндр
установленный соединитель цилиндров на тормозной цилиндр
2.Шланги поначалу занес к токарям — они на тех концах, куда вкручивается трубка, снаружи нарезали резьбу, выточили по две тоненькие гайки и две тоненькие шайбы — для крепления одного конца шланга к кузову;
здесь дорабатываем тормозные шланги
3.Установил шланги, соединив их однм концом с соединителями цилиндров, а другой конец закрепил доработанным концом к кузову в штатном месте; 4.Проложил новые медные торубопроводы от тройника к шлангам. Затем дело дошло до Главного с вакуумником. Прикинув примерно, где он будет стоять, начал мудрить: 1.Изготовление переходного кронштейна, т.к. сам вакуум намного больше, чем Нивовский, пришлось его относить на некоторое расстояние
пластина к Вакуумному усилителю
пластина к кузову
пластины между собой свариваем уголком 25×25мм и длиной 120мм по 4-м углам; 2.Изготовление промежуточного приводного штока от педали к самому вакууму с возможностью его регулировки по длинне;
переходной приводной шток от педали к усилителю с возможностью регулировки по длине
3.Т.к. бачок главного тормозного в Пежо стоит не так как надо, пришлось изготавливать переходники для подключения шлангов от бачка с жидкостью и удлинять сами шланги. Когда все это было изготовлено, переходной кронштейн покрашен и высушен, началась сборка. Все стало на свои места, как и было мною задумано. Оставалось только провести трубопроводы от главного цилиндра к тройникам. Тогда-то я и решил проверить пролежавший в гараже около десяти лет цилиндр с вакуумом — заглушил выходные отверстия цилиндра и попробовал прокачать. На удивление мне все оказалось более чем рабочим на 100%. Далее провелтрубопроводы к тройникам, только на том тройнике, который на задние тормоза поставил одну заглушку. Ведь теперь тормоза получились как у нормальной машины — зад/перед.
заглушка на тройнике для задних тормозов
Начали прокачку системы — дело не из легких, ведь на передних цилиндрах так и осталось по два прокачивающих штуцера. Но все равно унас все получилось. Провел тест-драйв и остался более чем доволен. Тормоза стали четче на все 100%. Даже при томожении на юз машинка идет ровненько — без заносов, все колеса тормозят как надо, а не каждое само по себе. Результат превзошел мои ожидания. А под капотом это все выглядит так.
все на месте и выглядит вот так
Видео по ремонту ГТЦ — замена манжетов
Снятие тормозного барабана заднего колеса на автомобиле Ваз 2121 и Нива 2131 выполняют для его замены в случае механического повреждения, износа стальной накладки, либо при выполнение ремонта задних тормозов — замены колодок, цилиндров; а так же при выполнение других работ, при которых его наличие будет мешать ходу их проведения. Для выполнения ремонта подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
- Установите автомобиль на домкрат и снимите колесо с ремонтируемой стороны. После чего очистите от грязи поверхность тормозного барабана и обратную сторону тормозного щитка.
- Далее аккуратно молотком обстукиваем головки болтов крепления барабана к полуоси.
- Теперь торцовой головкой на двенадцать откручиваем два болта крепления барабана к полуоси. Обратите внимание, что болты крепления имеют заниженную головку, поэтому для их откручивания рекомендуется использовать головку, в которой грани начинаются сразу от торца.
- Для снятия барабана накручиваем в отверстия крепления другие более длинные болты. По мере вкручивания они будут упираться в полуось и спрессовывать барабан.
- В случае если данный способ демонтажа не подходит, барабан можно сбить, нанося удары с внутренней стороны по краям всей окружности через деревянную проставку.
- На этом ремонтные работы по снятию завершены. Выполните необходимый ремонт или замену. Обратите внимание, что в процессе эксплуатации на рабочей поверхности образуется кромка, которую необходимо сточить либо напильником, работая аккуратно, чтобы не задеть рабочую поверхность, либо проточить на токарном станке, при условие что конечная толщина не будет меньше предельно допустимой для эксплуатации. Барабан меняется на новый во всех случаях обнаружения трещин и других механических дефектов корпуса, при глубоких царапинах и задирах на рабочей поверхности.
На этом ремонтные работы по снятию тормозного барабана на автомобиле Ваз 2121 и Нива 2131 завершены. Установку проводим в обратной последовательности.
Снятие заднего тормозного цилиндра на автомобиле Ваз 2121 и Нива 2131 выполняют в случае выхода его из строя, то есть нарушается герметичность и появляется соответственно течь тормозной жидкости. Ремонту цилиндры не поддаются и меняются на новые. Простая замена манжет решает проблему кратковременно и в последствие жидкость снова начинает просачиваться. Для выполнения ремонтных работ вывешиваем ремонтируемую сторону домкратом и снимаем колесо. После чего готовим стандартный набор инструментов и проделываем следующую последовательность действий:
Снимите тормозной барабан, после чего произведите демонтаж тормозных колодок. Так же колодки можно не снимать, а просто вытащить их концы из упоров поршней цилиндра.
С тыльной стороны тормозного щитка очищаем от грязи поверхность болтов крепления цилиндра. После чего специальным ключом ослабляем затяжку, а затем обычным, полностью выкручиваем и отсоединяем штуцер тормозной трубки от цилиндра. Из трубки может потечь жидкость, для предотвращения этого, одеваем на конец любую подходящую заглушку.
Теперь торцовым ключом на десять откручиваем два болта крепления цилиндра к щитку и снимаем его.
Производим его замену, после чего установку выполняем в обратной последовательности.
На завершающем этапе прокачайте задний тормозной контур.
На этом ремонтные работы по замене задних тормозных цилиндров на автомобиле Ваз 2121 и Нива 2131 завершены.
Источники
Замена рабочего цилиндра заднего тормозного механизма Chevrolet Niva
Инструменты:
- Ключ для прокачки тормозов 8х10 мм
- Гаечный ключ накидной прямой 10 мм (2 шт.)
- Вороток под торцовую насадку
- Удлинитель для торцового воротка
- Насадка на вороток 10 мм
- Домкрат подкатной
- Опорная стойка
- Емкость для тормозной жидкости
- Башмак
- Железная щётка
Детали и расходники:
- Аэрозольная смазка типа WD-40
- Рабочий цилиндр заднего тормозного механизма
- Тормозная жидкость
Примечание:
Если в процессе эксплуатации появились следы подтекания тормозной жидкости на тормозном барабане и внутренней стороне колеса, замените рабочий цилиндр. Ремонт рабочего цилиндра часто не приводит к положительным результатам, к тому же для этого нужны специальные приспособления. Поэтому рекомендуется заменять цилиндр в сборе.
Полезный совет:
Для отворачивания гаек трубопроводов применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.
1. Включите первую передачу и установите упорные бруски под передние колеса.
2. Снимите соответствующее колесо.
3. Железной щёткой очистите от грязи место крепления тормозной трубки и болты крепления тормозного цилиндра с обратной стороны тормозного щита. Чтобы легче отвернуть болты крепления цилиндра и гайку крепления тормозной трубки, нанесите на резьбовые соединения жидкость WD-40.
4. Снимите тормозной барабан, как описано здесь.
5. Поднимите рычаг стояночного тормоза, при этом верхние концы колодок выйдут из пазов поршня.
6. Отверните гайку крепления тормозной трубки к рабочему цилиндру.
7. Заглушите отверстие трубки, например, колпачком клапана выпуска воздуха.
8. Отверните два болта крепления рабочего цилиндра, придерживая его, с другой стороны.
9. Снимите рабочий цилиндр.
Полезный совет:
После длительной эксплуатации гайка тормозной трубки «срастается» с трубкой в одно целое, и при попытке отвернуть гайку трубка скручивается и ломается. В этом случае только немного строньте гайку трубки, затем выверните болты крепления цилиндра и отсоедините его от трубки, свинчивая цилиндр с ее гайки. После отсоединения цилиндра от трубки подвижность освободившейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гайку ключом попеременно в обе стороны.
10. Устанавливайте рабочий цилиндр в порядке, обратном снятию.
11. Прокачайте тормозную систему (можно только рабочий цилиндр на заменяемом колесе), как описано здесь.
12. Обязательно установите защитный колпачок на клапан выпуска воздуха.
Главный тормозной цилиндр ваз 21214 нового образца
Сегодня не только мужской праздник, но и день мужских покупок))) С утра немного закупился запчастями для Нивки. Куплено много чего и комплект ГРМ и много деталей на переднюю подвеску, но расскажу о более интересной покупке…
Понравилась мне идея установки модифицированного ВУТа и ГТЦ от Нивы 21214М, вместо штатного вакуумника и главного тормозного. Говорят и педалька становится полегче и тормоза производительней и информативность педали улучшается. Долго не думая, выписав необходимые для переделки номера деталей отправился на рынок, в оптовый день, где и благополучно были найдены все необходимые ништяки, а именно:
Необходимо покупать главный тормозной цилиндр для автомобилей без ABS, так как на автомобилях оснащенных ABS ГТЦ имеет два выхода под тормозные шланги, а нам необходим на 4 выхода. В моем случае покупался ГТЦ уже в сборе с ВУТ одним комплектом. Так же необходим кронштейн ВУТа нового образца ВАЗ 21214М, так как на старом кронштейне не будут совпадать отверстия крепления ВУТ с новым ВУТ 214М, но умельцы пересверливают старый кронштейн или поворачивают его на 90 градусов, но я не стал эксперементировать, а купил новый кронштейн, он не настолько дорогой.
Установка планируется немного позже, работы с машиной еще много, главное все найти и закупить.
Установка ВУТ от Нивы 21214М на Ниву 21213
Небольшой отчёт об установке. Перед капиталкой мотора, у меня были небольшие проблемы с работой тормозов, а именно – пропускал ВУТ и ХХ поэтому был не стабильный.
Думал сначала купить просто новый ВУТ и всё, но то ли на радость, то ли на беду, узнал я о возможности небольшого апгрейда тормозов, в виде ВУТа (вакуумный усилитель тормозов) и ГТЦ (главный тормозной цилиндр) от 21214М.
Установка оного снижает усилие на педали тормоза и повышает тормозную эффективность. На пустой машине, ну или с полным салоном людей и старой хватает, но когда полный салон народу и ещё прицеп с картошкой на хвосте, когда едешь осенью с дачи, то тормозить становиться очень тяжко. Таким Макаром поселилась очередная затея о небольшой доработке машины для своих нужд.
В чём же будет радость после установки ВУТа и ГТЦ 21214М?
Использование нового тормозного цилиндра и вакуумного усилителя позволит снизить усилие на педали (по оценкам инженеров сразу на 30%), сократит ее ход (на 15%) и сделает тормоза более информативнее.
Сам ВУТ современный 9-дюймовый беззазорный (то бишь НЕРЕГУЛИРУЕМЫЙ!
), изготавливаемый по лицензии Lucas и на его оборудовании, ГТЦ увеличенной производительности.
Это связанно с увеличившимися размерами ВУТа, который стал в диаметре 9” против старых 8“, плюс увеличен диаметр ГТЦ (22,22 мм вместо 20,64 мм) и уменьшен его рабочий ход.
шток внутри ВУТа 21214М
шток ВУТа 21214М
Сам ВУТ и ГТЦ ведут свои корни с семейства автомобилей Лада Калина, но чистоганом Калиновский ВУТ в Ниву не воткнёшь, у Калиновского шток, который идёт к педали тормоза, намного короче, чем у Нивы.
наглядное сравнение ВУТов Калины и Нивы21214М
Покопав интернеты, понял, что для без проблемной установки мне потребуется купить ВУТ, ГТЦ и кронштейн ВУТа для Нивы 21214М.
ГТЦ НИВА
Снятие и установка главного тормозного цилиндра Нива (инструкция)
Снимаем кронштейн опоры запасного колеса ваз 2131.
Пассатижами ослабляем хомуты крепления гибких шлангов к штуцерам главного тормозного цилиндра.
Осторожно придерживая штуцеры, снимаем шланги. Сливаем тормозную жидкость из бачка в подставленную емкость. Для замены штуцера главного тормозного цилиндра…
поддеваем его отверткой…
и вынимаем из гнезда главного тормозного цилиндра.
Поддеваем отверткой резиновую соединительную втулку…
и вынимаем ее. Для снятия главного тормозного цилиндра автомобиля…
специальным ключом «на 10», охватывающим пять граней гайки, отворачиваем штуцеры четырех тормозных трубок нива 2121.
Отводим трубки от тормозного цилиндра нива 2131.
Накидным ключом «на 17» отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю…
и снимаем главный тормозной цилиндр ваз 2121. Устанавливаем главный тормозной цилиндр ваз 2121 в обратной последовательности. Прокачиваем систему гидропривода.
Ремонт ГТЦ НИВЫ
Неполадка: потек Главный Тормозной Цилиндр на НИВЕ прямо в Вакуумный Усилитель.
Достал из старых закромов Главный тормозной в сборе с вакуумом от Пежо-405, да еще прикупил два соединителя цилиндров для передних суппортов и два томозных передних шланга от Шевика.
соединитель цилиндров ВАЗ-2123
передний тормозной шланг ВАЗ-2123
ГТЦ и ВУТ от Пежо-405 (вид спереди)
ГТЦ и ВУТ от Пежо-405 (вид сзади)
Начал разборку старой системы. Как оказалось, старым хозяином было намудрено и здесь. Выбросил абсолютно всестарое, оставив только педаль и передние цилиндры и начал собирать все по-новому: 1.Поставил соединители цилиндров на передние суппорта;
установленный соединитель цилиндров на тормозной цилиндр
установленный соединитель цилиндров на тормозной цилиндр
2.Шланги поначалу занес к токарям – они на тех концах, куда вкручивается трубка, снаружи нарезали резьбу, выточили по две тоненькие гайки и две тоненькие шайбы – для крепления одного конца шланга к кузову;
здесь дорабатываем тормозные шланги
3.Установил шланги, соединив их однм концом с соединителями цилиндров, а другой конец закрепил доработанным концом к кузову в штатном месте; 4.Проложил новые медные торубопроводы от тройника к шлангам. Затем дело дошло до Главного с вакуумником. Прикинув примерно, где он будет стоять, начал мудрить: 1.Изготовление переходного кронштейна, т.к. сам вакуум намного больше, чем Нивовский, пришлось его относить на некоторое расстояние
пластина к Вакуумному усилителю
пластина к кузову
пластины между собой свариваем уголком 25х25мм и длиной 120мм по 4-м углам; 2.Изготовление промежуточного приводного штока от педали к самому вакууму с возможностью его регулировки по длинне;
переходной приводной шток от педали к усилителю с возможностью регулировки по длине
3.Т.к. бачок главного тормозного в Пежо стоит не так как надо, пришлось изготавливать переходники для подключения шлангов от бачка с жидкостью и удлинять сами шланги. Когда все это было изготовлено, переходной кронштейн покрашен и высушен, началась сборка. Все стало на свои места, как и было мною задумано. Оставалось только провести трубопроводы от главного цилиндра к тройникам. Тогда-то я и решил проверить пролежавший в гараже около десяти лет цилиндр с вакуумом – заглушил выходные отверстия цилиндра и попробовал прокачать. На удивление мне все оказалось более чем рабочим на 100%. Далее провелтрубопроводы к тройникам, только на том тройнике, который на задние тормоза поставил одну заглушку. Ведь теперь тормоза получились как у нормальной машины – зад/перед.
заглушка на тройнике для задних тормозов
Начали прокачку системы – дело не из легких, ведь на передних цилиндрах так и осталось по два прокачивающих штуцера. Но все равно унас все получилось. Провел тест-драйв и остался более чем доволен. Тормоза стали четче на все 100%. Даже при томожении на юз машинка идет ровненько – без заносов, все колеса тормозят как надо, а не каждое само по себе. Результат превзошел мои ожидания. А под капотом это все выглядит так.
все на месте и выглядит вот так
Видео по ремонту ГТЦ — замена манжетов
Замена тормозных дисков и колодок НИВА
Содержание статьи: Замена тормозных дисков и колодок НИВЫ (пошаговая инструкция) Видео по замене тормозных
Рейтинг 0.00 [0 Голоса (ов)]
ВАЗ 2121 Прокачка тормозов
Работу выполняем вдвоем с помощником на смотровой канаве или подъемнике.
Прокачка тормозов необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы. Воздух удаляем сначала из одного контура системы, потом из другого. Начинаем прокачку с правого заднего колесного цилиндра.
Снимаем колпачок с прокачного штуцера заднего тормозного цилиндра.
Надеваем на штуцер прозрачный шланг, опустив его свободный конец в сосуд.
Помощник нажимает на педаль тормоза три-четыре раза с интервалом одна-две секунды и удерживает педаль нажатой. Ключом «на 8» отворачиваем на 1/2–3/4 оборота штуцер прокачки. При этом часть тормозной жидкости и воздух вытесняются в сосуд, а педаль опускается до пола. Пузырьки воздуха хорошо видны в прозрачном шланге. Заворачиваем штуцер прокачки и повторяем эту операцию до тех пор, пока полностью не прекратится выход пузырьков воздуха. При удалении воздуха из системы следим за уровнем жидкости в бачке главного тормозного цилиндра и при необходимости доливаем ее. Аналогично прокачиваем левый задний колесный цилиндр. Затем удаляем воздух из верхних штуцеров левого и правого блоков цилиндров передних колес.
Снимаем колпачок верхнего штуцера блока тормозных цилиндров переднего колеса (для наглядности колесо снято).
Прокачиваем передние тормозные цилиндры одного контура.
Для прокачки другого контура удаляем воздух из нижних штуцеров блоков цилиндров передних колес в произвольном порядке.
Снимаем колпачок с нижнего штуцера блока тормозных цилиндров переднего колеса.
Прокачиваем другой контур.
При отсутствии воздуха в системе тормозная педаль должна быть «жесткой», т.е. при нажатии проходить не более половины расстояния до пола.
ВАЗ-21213 (Нива). Главный цилиндр привода тормозов
Главный цилиндр1 – пробка; 2 – корпус цилиндра; 3 – поршень привода передних тормозов; 4 – шайба; 5 – поршень привода задних тормозов и дополнительного привода передних тормозов; 6 – уплотнительное кольцо; 7 – стопорные винты;
8 – возвратные пружины поршней; 9 – тарелка пружины; 10 – прижимная пружина уплотнителя; 11 – распорное кольцо; 12 – впускное отверстие; А – компенсационное отверстие (зазоры между уплотнителем 6, кольцом 11 и поршнем 5) |
Детали главного цилиндра
1 – корпус цилиндра; 2 – штуцер; 3 – соединительная втулка; 4 – уплотнительная шайба; 5 – стопорный болт; 6, 9 – уплотнительные кольца; 7 – поршень привода задних тормозов и дополнительного привода передних тормозов; | 8 – распорное кольцо; 10 – прижимная пружина уплотнительного кольца; 11 – тарелка пружины; 12 – возвратная пружина поршня; 13 – шайба; 14 – поршень привода передних тормозов |
Снятие и установкаПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините гибкие шланги от главного цилиндра и закройте отверстия шлангов и штуцеров на цилиндре, чтобы предотвратить утечку жидкости из бачка и попадание в цилиндр пыли, грязи или посторонних включений. 2. Отсоедините от главного цилиндра стальные трубопроводы, отводящие жидкость к колесным цилиндрам передних и задних тормозов, отвернув предварительно гайки трубок. 3. Снимите цилиндр, отвернув гайки его крепления к вакуумному усилителю. 4. Установку главного цилиндра проводите в последовательности, обратной снятию. После установки цилиндра прокачайте систему гидропривода для удаления из нее воздуха.
Разборка и сборкаПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите штуцеры 2 с соединительными втулками 3, выверните стопорные болты 5 и выньте все детали в порядке, указанном на рис. Детали главного цилиндра. 2. Сборку цилиндра проводите в последовательности, обратной разборке. При этом детали смазывайте тормозной жидкостью. При сборке используйте приспособление 67.7853.9543.
Проверка деталей
Перед сборкой все детали промойте изопропиловым спиртом; высушите их струей сжатого воздуха или протрите чистой тряпкой, не допуская их соприкосновения с минеральным маслом, керосином или дизельным топливом, которые могут повредить уплотнители.
Предупреждение
Время промывки уплотнительных колец в изопропиловом спирте не более 20 с с последующей обдувкой сжатым воздухом. Зеркало цилиндра и рабочая поверхность поршней должны быть совершенно чистыми, без ржавчины, рисок и других дефектов. Увеличенный зазор между цилиндром и поршнями недопустим. При каждой разборке цилиндра заменяйте уплотнители новыми, даже если по виду они в хорошем состоянии. Проверьте упругость пружины поршня, длина которой должна быть 41,7 мм под нагрузкой 42,18±3,92 Н (4,3±0,4 кгс), 21 мм под нагрузкой 90,64±8,83 Н (9,24±0,9 кгс), в свободном состоянии – 59,7 мм.
Схема проверки герметичности главного цилиндра
1 – клапан для прокачки стенда; 2 – манометр; 3 – поглощающий цилиндр; 4 – главный цилиндр; 5 – маховик; 6 – указатель смещения толкателя; 7 – кран; 8 – сосуд |
Проверка герметичности главного цилиндраПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите главный цилиндр на стенд и соедините его с элементами стенда. 2. Откройте клапаны 1 для прокачки стенда и, перемещая несколько раз поршни главного цилиндра на полную длину их хода, прокачайте систему. Затем закройте клапаны 1. Вращая маховик 5, медленно передвигайте поршни главного цилиндра до тех пор, пока давление, контролируемое манометрами 2, не достигнет 12,5 МПа (125 кгс/см2). В этом положении заблокируйте толкатель главного цилиндра. Указанное давление должно оставаться постоянным не менее 5 с. 3. В случаях утечки жидкости или снижения установленного давления в течение 5 с замените уплотнители поршней цилиндров.
Читайте также:
