Как подтянуть ручник автомобиля своими руками

Ручной тормоз на авто, как правило расположен по центру салона под правой рукой. У основания ручки имеется пластиковая консоль, под которой и спрятана регулировочная гайка. Реже встречается установка под правую руку, так делают на микроавтобусах типа Пежо Boxer, или вообще устанавливают под нажатие левой ногой (скорее ножник, а не ручник).

Например на Пежо 308 и 408 необходимо забраться на заднее сидение для доступа к этой гайке. В других моделях регулировка и натяжка тросиков встречается под днищем авто, непосредственно у самих тормозных механизмов. Подтянуть тормозные тросики не сложно, и не долго, дольше приходится ездить и осознавать, что это нужно сделать.

Зачастую многие автолюбители попросту забывают снять автомобиль с ручного тормоза и так ездят пол дня, а потом удивляются, что случилось, почему не работает ручник? Бывает и наоборот когда автомобиль на автоматической коробке каждый раз ставиться в паркинг и необходимость в ручнике отпадает сама собой, а потом вдруг, дай ка я поставлю авто на ручник и закисшие без постоянной работы троса лопаются.

Регулировка ручника на Пежо 308 и 408

Внимание: Перед тем как производить регулировку, не забудьте снять автомобиль с ручника

Залезаете на заднее сидение вашего автомобиля с инструментом:

Ключ на 13
Шлицевая (плоская) отвертка

Снимаете пепельницу для задних пассажиров, снимаете основание пепельницы подцепив отверткой.

Перед вами троса ручного тормоза и регулировочная гайка на 13, прежде чем подтянуть ручник обратите внимание на троса ручника, как они подтянуты, не провисают ли они?

В случае если натяжки нет, то у вас один из четырех вариантов:

Порван трос
Трос закис
Закисший тормозной суппорт (для дисковых тормозов)
Закисшая лапка разводки колодок (для барабанных тормозов) Не для Пежо 308, 408

Если на вашем автомобиле все же порвался трос и место крепления у регулировочной гайки стоит наперекосяк, так как один провис, а другой находиться в натянутом состоянии, то рекомендую произвести замену сразу обоих тросов.

После того как вы убедились в целостности тросов ручника, приступаем к его регулировке.

Удобнее всего если автомобиль будет находиться на подъемнике, если есть такая возможность, если нет, то необходимо поддомкратить одно колесо. Прежде чем устанавливать авто на домкрат, обязательно жестко зафиксируйте передние колеса.

Подтягивайте регулировочную гайку на ручнике, поочередно проверяя колесо на вращение, после того как вы почувствуете, что тормозные колодки начали прихватывать, отпустите гайку на пару витков и проверьте снова, колесо должно свободно вращаться.

Поднимите ручник на один щелчок вверх и проверьте есть ли эффект подтяжки. Принято считать правильную работу ручного тормоза, когда ручка поднимается на 3,4 щелчка.

По правилам дорожного движения автомобиль с исправной тормозной системой должна удерживаться на уклоне в 23 процента, в градусах это составляет 13°

Как узнать о необходимости подтянуть ручник?

К слову сказать, при каждом прохождении технического осмотра автомобиля которое делается не реже чем в 20000 тысяч километров, механик обязан проверить настройку ручника и при необходимости его подтянуть сам.

Если в вашем автомобиле механик и водитель вы сами, то для этого вам необходимо найти ровный уклон дороги примерно в 30 процентов, поставить автомобиль на нейтральную передачу и зажать ручной тормоз, если машина покатилась значит стояночный тормоз не работает и требуется его диагностика, и ремонт. Как правило одной регулировкой можно обойтись.

Трабл с ручником. (+)

а что там смотреть на крючочке. они ремонтопригодны. хайнс грит даже и не думайте суваться в механизм ручника. типа меняйте суппорт всборе.

Platoon

цитата:

даже при затягивании на 13 щелчков, причем половину пути ручка идет без всякого сопротивления.

Возможно при замене колодок Вам отпускали ручник. чтобы снять барабаны. Следует подтянуть до 4-5 щелчков, тут описание процедуры.

У меня тоже ручник держит слабо,хотя рычаг на 5 щелчков и дальше не тянеться. Знаю дело в тросе. Вопрос только в каком, который от рычага идёт, или которые пошли к барабанам, или те которые уходят внутрь барабанов ?

Мошь знает кто подскажите.

Понятное дело что лучше тросы заменить, но ведь наверное можно как-то подругому решить проблему, например как предлогает shilovich, или к примеру просто укоротить тросик (например завязать узел, на тросе кот. идёт от рычага это реально).

Кто нибудь может подсказать ?

Советы : заменить тросик + барабаны + колодки, я уже слышал (колодки менял недавно).
Если все проблемы так решать то проще машину поменять на новую !

14 янв аря 2010

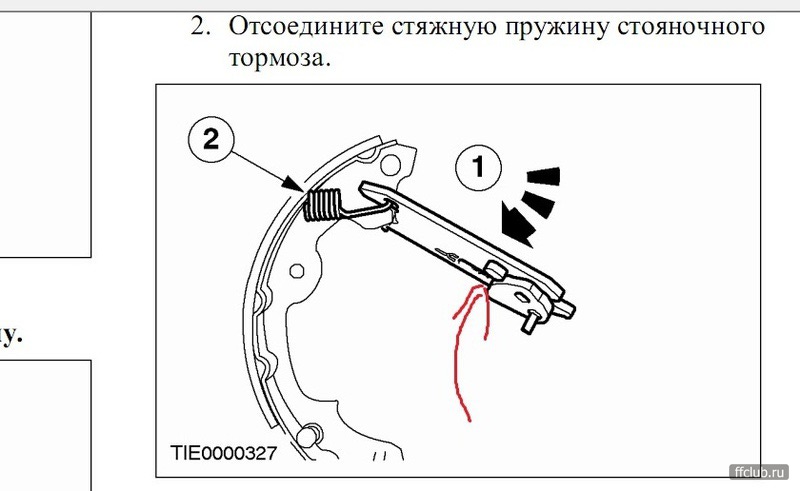

А как и чем отрегулировать этот самый развод колодок ? Что-то я первый раз об этом слышу. И поможет-ли ?

смысл такой что такого рода эксцентриками они разводят шире либо уже колодки (рабочая поверхность больше или меньше )

так нашел, либо дай мыло, либо расскажи как сюда картинки вставлять ))) есть картинка там все показано )))

pozitiv71
вообще-то эксцентрик подпружинен и нужен для того,что б колодка не отходила далеко от диска.не нада ничего там в ручную подгадывать и сводить. Подвод колодки к барабану должен происходить автоматически,по мере износа колодки.Если механизм закис или собран не правильно - будет увеличиваться ход педали тормоза и зад практически не будет учавствовать в торможении..думаю многим знакома картина когда перед уже юзит,а зад по ощущениям вообще не тормозит.
Поэтому рекомендуется все-таки заглядывать внутрь барабана,чистить эксцентрик,и весь мех-м.
залог хорошего тормозного усилия на задней оси - (в идеале Задние дисковые тормоза ) натянутый ручник (3 щелчка) и рабочий эксцентрик.ну и колодки что б были живы.
вообще конструкция мягко говоря говёная и древняя,почему на заводе не ставили рабочие цилиндры с автоподводом колодок-загадка.

даже на творениях АвтоТАЗа таких эксцентриков нету.

jenek83
если в салоне ручник затяут,а одно колесо не держит-100 процентная замена тросов ручника.

Заклинивание ручного тормоза не самая распространённая неисправность. Но и с ней многие автомобилисты за годы эксплуатации успели столкнуться.

Есть несколько основных причин, из-за которых ручник заклинивает. Это может быть обусловлено погодными условиями, либо же проблемами с механической составляющей узла.

Из-за чего заклинивает ручник

Начать следует с причин, из-за которых ручник может не подниматься или не опускаться. Чаще всего происходит именно так, что стояночный тормоз не хочет сниматься после довольно длительной стоянки машины на холоде.

Выделим основные причины, из-за которых узел может заклинить, и колесо не захочет блокироваться или освобождаться из прочных объятий тормозных колодок.

Механические неисправности. Ручник срабатывает путём прижатия тормозной колодки к диску или барабану. Тем самым активируется тормоз, машина не может сдвинуться с места. Если колодка заклинит в таком положении, автомобиль поехать не сможет. Что касается того, почему так происходит, в основном причина кроется в самой колодке, либо в тросике. Последний требуется отрегулировать или заменить.
Примерзание. Самая вероятная причина, почему ручник до конца никак не отпускает, либо же не хочет включаться при попытке потянуть рычаг. Это примерзание, обусловлено налипанием снега или обледенением воды после поездки по зимним дорогам. Слой льда прочно обволакивает узел, из-за чего создавшаяся кора не позволяет опустить ручной стояночный тормоз.

В случае примерзания или заклинивая по механическим причинам, ни в коем случае не пытайтесь решить проблему физической силой. Не тяните резко ручник на себя, не пробуйте вытянуть его двумя руками.

Если тормоз не поддаётся при обычном усилии, есть проблема. Её нужно отыскать, а затем устранить.

Как решить проблему

Закономерно автомобилистов интересует, что им делать, если заклинило ручник, и чем это может обернуться.

Существует 2 основные ситуации при проблемах со стояночным тормозом:

автомобиль не хочет сниматься с ручника;
машину не удаётся поставить на ручник.

Справедливо будет назвать заклиниванием именно первую ситуацию. О ней и расскажем подробнее.

Поскольку ручник никак не отпускает и продолжает блокировать колёса, важно для начала исключить вариант с примерзанием. Если сейчас тёплый сезон, заморозков не было ночью или во время простоя машины, заклинивание произошло именно по механическим причинам. Возникли те или иные поломки.

Здесь есть несколько потенциальных виновников и способов решения проблемы.

Заклинивание или поломка тросика ручника. Его требуется осмотреть, попробовать отрегулировать. Если дефект серьёзный, придётся менять.
Заклинивание по причине образования ржавчины. Актуально для машин, которые долгое время стояли без работы, не эксплуатировались. При этом авто хранилось во влажной среде. Ржавчина сцепила колодки, суппорт или тормозной диск (барабан). Здесь потребуется демонтаж, очистка или замена элементов.
Раскисли накладки колодок, из-за чего прилипли к барабанам. Наверняка придётся решать проблему заменой элементов.

Некоторые автомобилисты советуют попытаться тронуться вперёд и назад, постучать молотком по проблемному узлу, вставить в зазор между заклинившей колодкой монтировку, и вручную попытаться разжать.

В действительности такие действия могут привести к серьёзным последствиям. Лучше внимательно осмотреть состояние ручника, определить причину заклинивания, и аккуратно её устранить путём последовательного демонтажа, либо обратившись в автосервис.

Если же проблема связана с тем, что колодка примёрзла, что можно определить по наличию ледяной корки и косвенным признакам в виде езды по лужам и отрицательной температуры, она решается намного проще.

Как решить проблему заклинивания ручника на морозе

Когда ваш стояночный тормоз вдруг заклинил после продолжительной стоянки на морозе, очень высока вероятность примерзания тормозных колодок.

Такую проблему можно довольно быстро решить несколькими доступными способами.

Применение размораживателей. Это специальные жидкости, в основном на спиртовой основе. Найти их можно в специализированных магазинах в отделе автохимии. Принцип использования средств предельно простой. Нужно распылить его на замёрзший узел, подождать некоторое время, после чего попробовать разблокировать ручник. Если вы проживаете в регионе с холодной и влажной зимой, иметь при себе подобный баллончик никогда не будет лишним.
Использование строительного фена. Очень надёжный, эффективный и быстрый способ убрать корку льда с ручного тормоза. Проблема лишь в том, что далеко не у каждого автомобилиста в распоряжении есть такой фен. Плюс для подключения потребуется бытовая розетка, либо же автомобильный инвертор. Альтернативой выступает обычный бытовой фен, но его мощности недостаточно, чтобы быстро решить вопрос. Придётся дольше подержать прибор, направленный на тормоза. Здесь вопрос с подключением к электросети остаётся актуальным тоже.
Разморозка с помощью собственной выхлопной трубы. Смысл достаточно простой. Вам потребуется резиновый шланг, диаметра которого достаточно, чтобы насадить на выхлопную трубу. Длины также должно хватить, чтобы протянуть второй конец шланга к тормозам. Далее заводите машину, начинаете прогревать. Из выхлопной трубы выходит горячий воздух, он проходит по шлангу, и прогревает ручник.
Подручные жидкости. Ещё один способ подразумевает использование подходящих жидкостей. К числу таких можно отнести незамерзайку, спирт или бензин. Их наносят на колодки и выжидают некоторое время. Как только лёд оттает, ручник удастся разблокировать.

А есть 2 метода, от которых стоит отказаться. Их допускается применять только в самом крайнем случае. А даже в этой ситуации лучше обойтись без подобных мер.

К числу плохих идей для разморозки заклинившего ручника относят такие методы.

Горячая вода. На улице сильный мороз, из-за которого примёрзли колодки. Сами элементы тормозной системы также холодные. Теперь представьте, что на детали резко попадает большое количество горячей воды, кипятка. Это ведёт к резкому температурному перепаду. Как итог, металл может треснуть. Это приведёт к поломке дорогостоящих узлов, к необходимости их замены. Потому идея с кипятком категорически не приветствуется.
Физическое воздействие. Довольно часто автомобилисты пытаются решить проблему заклинивания из-за замерзания или механических поломок с помощью физической силы. Пытаться сорвать ручник, если он заклинил, настоятельно не рекомендуется. Если же иного выхода нет, следует сесть за руль, завести мотор, короткими нажатиями на газ попытаться раскачать автомобиль вперёд и назад.

Срыв ручника физическими усилиями потенциально может нанести серьёзный урон элементам подвески и тормозной системы.

Потому эти методы обязательно входят в список запрещённых. Только в определённых обстоятельствах, когда иного решения нет и быть не может, допускается их применение.

Вряд ли стоит говорить о том, что разводить открытый костёр около машины, дабы растопить примёрзшие колодки, самая худшая идея среди всех существующих.

Заклинивший ручник явление не редкое. Но найти выход из сложившейся ситуации можно всегда. В некоторых случаях проблема решается буквально за несколько минут, и каких дорогостоящих ремонтных работ проводить не приходится. Если же заклинивание связано с неисправностями в узле ручного стояночного тормоза, попытайтесь решить проблему своими силами, либо обращайтесь в автосервис. При залипании ручника может потребоваться эвакуатор, чтобы доставить машину к сервису для устранения неполадки.

Почему не работает стояночный тормоз?

Возможные неисправности или почему не работает ручной тормоз

Полный износ тормозных накладок (скрежет тормозов).

Замените тормозные колодки (лучше одновременно все на одной оси).

Смажьте тросы моторным маслом, если повреждена оболочка или растрепаны проволочки троса, а также при сильной коррозии – замените их.

В начале движения, на малой скорости проверяйте тормоза. В дождь и после проезда глубоких луж подсушивайте тормоза легкими нажатиями на педаль тормоза.

Замасленные диски и барабаны очистите, колодки замените (в крайнем случае сточите на наждаке). Категорически запрещается очищать колодки растворителями! Устраните причину замасливания (замените сальник полуоси).

Причины неисправности и их устранение

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
заклинивший тросик. Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.

Сколько стоит подтянуть ручник?

В зависимости от региона вашего проживания, цены могут отличаться в 2-3 раза. Например, в Москве и Московской области такая «пустяковая» работа может стоить 300-1000 рублей, все зависит от жадности автосервисов. В провинции подтяжка ручника обойдется в сумму около 100-250 рублей.

Проще всего сделать эту работу своими руками (делов минут на 10), но для этого понадобится гараж с ямой, либо эстакада.

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

И В ЗАВЕРШЕНИЕ

За исправностью тормозной системы нужно следить в первую очередь, ведь от этого зависит ваша безопасность и сохранность автомобиля. Тем более что подобный ручной тормоз ВАЗ имеет простую конструкцию, а ремонт не требует наличия сложных инструментов. Отечественные автомобили не имеют сложных элементов или нестандартных креплений и чинятся обычным гаражным инвентарем среднестатистического автомобилиста.

Заботьтесь о своем автомобиле, и он отплатит вам долголетием и безотказной работой.

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Одним из элементов тормозной системы автомобиля выступает стояночный тормоз, в кругах автомобилистов его называют ручником. Механизм нужен для того, чтобы авто, во время стоянки оставалось на месте (особенно на уклонах). Каждый уважающий себя автомобилист просто обязан знать, как подтянуть ручник.

В чем важность исправности системы

Исправность стояночного фиксатора очень важна, как и любых других элементов, входящих в перечень тормозной системы автомобиля. Задачи, которые выполняет хорошо работающий ручник:

Обеспечивает остановку машины на любых неровностях местности (подъемы, уклоны и т. д.).
Помогает в ситуациях, когда основной тормоз отказал или при экстренном торможении.
Создает управляемый занос (необходимо обладать определенными навыками).
Временно может заменить основную систему (когда она вышла из строя).

Но помните – использование такого механизма, вместо основной системы категорически запрещено хотя бы потому, что он не предназначен для этого. В крайнем случае, когда такое использование все же необходимо, не стоит натягивать ручной тормоз слишком резко, это может ввести автомобиль в занос, спровоцировав опасную ситуацию, в которой можете пострадать как вы, так и другие участники движения.

Ручник состоит из трех главных деталей:

Привод ручника.
Исполнительный механизм.
Узел управления.

Привод являет собой металлический трос. Именно этот трос и приводит в действие колодки автомобиля либо его останавливающую систему (в зависимости от конструктивных особенностей машины). Деталь, которая передаёт усилие на два троса, призвана равномерно распределить усилие между колёсами.

Иногда трос может послабляться, это и приводит к ситуации, когда не держит ручник и его нужно подтянуть. В результате общими силами работников СТО или собственноручно должна быть произведена регулировка ручника.

Исполнительным механизмом ручника, который нужно подтянуть, являются колодки задних узлов, которые приводятся в действие как от ручного, так и от ножного приводов. Таким образом, конструкцию не приходится сильно усложнять.

Как работают?

Схема работы банальна и проста — есть ручка, которая соединена с тросом, который в свою очередь находится в специальной оплетке (то есть трос в ней ходит). Дальше этот тросик зацепляется на специальный регулировочный болт (его можно подтянуть и ослабить), который находится в зацеплении с планкой, по краям которой есть еще два троса, уходящих на два задних колеса. А уже эти тросики (отходящие на колеса), находятся в зацеплении со специальной скобой, именно она разжимает колодки и блокирует барабаны.

То есть простыми словами, когда вы отводите ручку вверх (поднимаете ручник), трос натягивается и натягивает два отдельных троса к колесам. Внутри барабанов разжимаются скобы, которые разводят задние колодки, благодаря чему колеса блокируются.

Смотрим небольшое видео, станет понятнее.

Причины регулировки стояночного механизма

Проверять состояние тормозов следует один раз на 30 000 километров пробега или ежемесячно. При подозрении, что с устройством что-то не так, проверять деталь можно и чаще, тем более что в такой проверке нет ничего сложного, и она проходит очень быстро.

Можно заехать на крутой подъем и хорошо натянуть рукоятку ручника. Если машина не начинает скатываться после того, как вы отпустили основную педаль, значит, всё в порядке. Если же автомобиль начинает двигаться, попробуйте сильнее подтянуть рукоятку, то же самое? Можете смело загонять машину на смотровую яму и менять расходные части.
Есть еще один способ проверки работоспособности. Включите первую передачу, подтяните ручку ручника и неспешно, плавно, начинайте трогаться, если ручник работает, у вас ничего не выйдет, и мотор попросту заглохнет. Если машина хоть и туго, но поедет, значит, ручник нужно подтянуть, безопасность движения уже под угрозой. Для этого опять же загоните машину на яму и осмотрите систему.

Почему может не работать ручник:

Трос сильно ослаб.
Стерлись колодки.
Большой зазор между накладками и диском (барабаном).

Когда нужно проводить регулировку ручного тормоза

Правильная работа системы стояночного тормоза обеспечивает безопасность дорожного движения, соответственно, она всегда должна работать исправно.

Ручник нужно подтягивать и настраивать, когда:

менялись накладки или диски (барабаны);
регулировались тормозные колодки или накладки;
заменён трос ручного тормоза;
произведён обратный монтаж регулирующего механизма;
сильно вырос свободный ход ручки стояночного механизма.

В принципе, обладая общим представлением о процессе, вы сможете подтянуть стояночный механизм. Единственное, о чем следует помнить, перед тем как подтянуть тросик ручника это то, что весь процесс должен проходить с соблюдением техники безопасности и в отведенном для этого месте. В противном случае возможно нанесение вреда человеку, который занимается ремонтом.

Как подтянуть

Регулировка троса ручника везде схожа и мало зависит от особенностей модели автомобиля, просто путем послабления троса выставляется зазор между накладками – колодками задних тормозов, тормоза (если ручник не держит одно колесо) машины.

Чтобы подтянуть трос ручника, следуйте таким правилам:

Поднимите машину на опору или закатите на смотровую яму.
Приподнимите ручку стояночного тормоза на 2-3 щелчка.
В барабане ослабьте контргайку, фиксирующую натяжку троса.
Путем вращения регулировочной гайки подтяните трос.

При правильной регулировке, натянутый ручник должен обеспечивать торможение, в чем можно убедиться, попытавшись покрутить диск машины.

В конце регулировки нужно поставить машину на землю и проверить ручник в действии, если все сделано правильно, автомобиль хорошо фиксируется на месте, его невозможно сдвинуть даже нескольким мужчинам. В противном случае необходимо заново подтянуть механизм.

Диагностика

Что делать, если самостоятельно выявить причины не удалось? В тоаком случае следует обратиться в автосервис, где механик внимательно осмотрит всю систему. Для этого может понадобиться снять задние колеса и проверить барабаны. В любом случае, поломки ручника не требуют дорогостоящего ремонта, так как важные узлы и агрегаты в системе торможения не задействованы.

Важно знать, сколько щелчков должно быть на ручном тормозе. Золотое правило автомехаников – ТРИ щелчка, тогда система парковочного торможения считается исправной.

Пежо боксер регулировка ручника

Тормознул вчера вечером в одном из ТЦ на мкаде перекусить… выезжаю обратно на мкад, понимаю что чтото не то.
Накат все хуже и хуже.
Хорошо ехал мимо Дзержинки-зарулил в сервис.
Спасибо за оперативное лечение :))

Виновник на картинке под номером 8. Закисает на оси и не отпускает задние троса.
Разобрали, почистили смазали.
Проверили задние троса, пыльники на месте, троса работают…

РЕГУЛИРОВКА СТОЯНОЧНОГО ТОРМОЗА

(A) Зона крепления на полу .

(B) Крепежные фиксаторы на кузове .

2 — КОНТРОЛЬ

Поднять автомобиль, чтобы колеса были вывешены .

Убедиться, что трение задних тормозных колодок начинается после подъема рычага до 2 щелчка .

Убедиться, что нормальный ход рычага не превышает 8 щелчков .

Если контроль показал неверные результаты :

проверить правильность прокладки всех тросов
убедиться, что тросы не зажаты (плохое зацепление тросов или оболочек)
убедиться в свободном движении в обе стороны всех деталей и узлов механизма стояночного тормоза
отрегулировать стояночный тормоз

3 — РЕГУЛИРОВКА

Поднять автомобиль, чтобы колеса были вывешены .

ВНИМАНИЕ : главный контур должен быть прокачан .

Вынуть пепельницу из центральной консоли (1) и полностью отпустить рычаг стояночного тормоза в салоне .

Это конечно не ремонт ECU Мерседес , но ничего сложного надеюсь не произойдет.

Далее следует ослабить вторичные тросы (2), для чего нужно отвернуть гайку (3) .

При работающем двигателе и затянутом рычаге стояночного тормоза нажать 40 раз на тормозную педаль. Затем слегка затянуть гайку (3), чтобы тросы начали натягиваться .

После этого надо потянуть обычным способом, примерно десять раз, за рычаг стояночного тормоза и установить рычаг в положение, соответствующее 2-му щелчку, начиная от отпущенного положения .

Поворачивать гайку (3), пока тормозные колодки не начнут затормаживать колеса .

Перед окончанием работ нужно:

Убедиться, что нормальный ход рычага не превышает 8 щелчков .
Убедиться, что оба вторичных троса (2) на уравнивателе (4) перемещаются одновременно .
Убедиться, что при отпущенном стояночном тормозе колеса вращаются свободно .
Убедиться, что индикатор включения стояночного тормоза загорается при подъеме рычага в положение, соответствующее 1-му щелчку .

Peugeot Boxer Регулировка ручника и проблемный узел.

Замена тросов ручника Peugeot 407

регулировка ручника на дисковых тормозах.

как подтянуть тросик ручника Пежо 406.how to pull the parking brake cable Peugeot 406

Пять ошибок при использовании ручника, сокращающие ему жизнь

alt=" Фото: iStock" />

Для этого при заходе на вираж водитель временно блокирует колеса задней оси резким, коротким затягиванием "ручника", провоцируя срыв в скольжение, а в ряде случаев дрифтер "играет" степенью затянутости стояночного тормоза, выстраивая нужную траекторию.

В чем опасность? Во-первых, вы можете переоценить свои драйверские силы и вызвать неконтролируемый занос. Кроме того, при дрифте с "ручником" происходит экстремальное воздействие на механизмы "ручника". Наиболее частое последствие - растяжение или даже обрыв троса. Одновременно провоцируется повышенный износ тормозных механизмов.

Практически каждый водитель хотя бы раз начинал движение, забыв снять автомобиль со стояночного тормоза. Чем чревата такая ситуация?

Невнимательный водитель может не заметить индикатор на панели приборов, и продолжить движение, не осознавая, что автомобиль двигается с ощутимым усилием.

Чем дальше и дольше он проедет, тем сильнее нагреются тормозные механизмы (чревато не только стиранием колодок и тормозных дисков, но также перегревом дисков, суппортов и тормозных цилиндров). А уж то, что растянется тросик "ручника", - практически неизбежно. Кроме того, двигатель и трансмиссия будут работать при езде на "ручнике" с повышенной нагрузкой, а также будет происходить неравномерный и быстрый износ шин.

Зимой водителям следует по возможности избегать постановки машины на "ручник" после долгой и интенсивной езды, моек, проезда луж и перед резким похолоданием. Лучше зафиксировать машину на передаче (механика) или в режиме Parking (автоматизированные коробки).

В противном случае из-за затянутого ручного тормоза тормозные колодки могут примерзнуть к барабанам или диску, и когда утром вы решите стартовать, задние тормоза попросту заклинит. Если продолжить в такой ситуации движение, можно повредить и основной тормозной механизм и элементы ручного тормоза. Поэтому, если вы попали в такую ситуацию, попробуйте отогреть замерзший механизм теплой водой, вылив ее на тормозной барабан или диск из бутылки или чайника.

Многие водители имеют привычку затягивать "ручник" от души, буквально пока хватает сил, причем этим грешат даже хрупкие девушки. Общее правило - на машине с правильно отрегулированным механическим стояночным тормозом щелчков должно быть примерно три-четыре и уж точно никак не более восьми.

Есть и другая крайность - поднимать ручной тормоз всего до одного-двух щелчков. Этого может хватить для того, чтобы заблокировать колеса и удержать машину на уклоне. Кстати, чтобы проверить правильность настройки стояночного тормоза в "домашних" условиях, нужно затянуть его до отказа, включить первую передачу и плавно отпускать сцепление (на машинах с механикой). При исправном стояночном тормозе двигатель должен заглохнуть, а вот если машина начала движение, "ручник" не в порядке - его следует настроить (подтянуть) на сервисе.

Привычка пользоваться только "ручником", не применяя для фиксации машины также и передачу (механика), - вредная привычка.

Не исключен сценарий, особенно на уклоне больше 10 градусов и особенно на мокрой или сколькой поверхности, когда усилия "ручника" окажется недостаточно, и машина отправится в "свободное плавание".

Вероятность этого увеличивается, если "ручник" настроен неправильно или натяжение ослабло от ошибок, описанных выше. Особый случай - когда вы оставляете машину на "ручнике" надолго (на месяц и больше). В этом случае не исключено, что колодки прикипят к дискам. Поэтому если ставите автомобиль на прикол надолго, например, в гараже, включите передачу, а под колеса подложите кирпичи или противооткатные упоры.

Что будет, если ехать на ручном тормозе?

Двигаясь с задействованными задними тормозами, вы не только вредите автомобилю, но и нарушаете баланс перераспределения тормозного усилия. В таком случае при резкой смене коэффициента сцепления с дорожным покрытием вы рискуете попасть в ДТП. Поэтому если на автомобиле заклинил ручной тормоз, примерзли колодки, а ехать все-таки нужно, соблюдайте меры предосторожности. А также давайте разберемся, что произойдет, если ехать на ручнике, и как это повлияет на ресурс автомобиля.

Как долго можно ехать на ручнике без вреда для авто?

Степень наносимого вреда автомобилю зависит от усилия на тормозных колодках. Если ручник поднят на условных 1-2 щелчка, то проехать в таком состоянии можно даже до 100 км. Естественно, что колодки будут стираться, а детали тормозной системы нагреваться. Поэтому чем выше ваша скорость, тем чаще нужно останавливаться, чтобы тормоза остыли.

Ни в коем случае не пытайтесь проверить температуру диска или суппортов на ощупь. Иначе вы рискуете получить ожоги. Не вздумайте поливать раскаленные тормозные диски водой, желая сократить время остановки. Резкая смена температуры приведет к деформации диска и появлению биения при нажатии на педаль тормоза.

Если же затянутый ручник оказывает значительное тормозное усилие, но колеса вращаются, остановки следует делать через каждые 10 км. При этом ваша скорость не должна превышать 40 км/час. В зимних условиях, когда колеса заблокированы, двигайтесь со скоростью не более 25 км/час.

Такое движение не влияет на ресурс автомобиля, но сильно меняет его поведение на дороге. На скользких покрытиях при повороте вас легко может занести.

Какие детали изнашиваются в первую очередь?

Тормозные диски. Помимо того что уменьшается толщина дисков, куда более опасен их перегрев. Нагреваясь, металл дисков становится мягким. При попадании в лужу происходит резкое охлаждение с деформацией геометрии диска. После этого при нажатии на педаль тормоза вы будете ощущать вибрации на руле, педали и в целом по кузову. Опытные водители в таком случае говорят – бьют тормозные диски. Поэтому долго ехать на ручнике без остановок нельзя. В первую очередь рекомендация относится к авто, у которых и основной, и ручной тормоз реализован единым механизмом.
Резинотехнические изделия. Из-за повышенных температурных нагрузок пыльники тормозных цилиндров и направляющих потеряют долю своей эластичности. Впоследствии их нужно будет либо заменить, либо тщательней следить за их состоянием. Треснувший пыльник тормозного цилиндра приведет к попаданию внутрь влаги, корродированию и задирам на стенках/поршне. При значительном повреждении цилиндра суппорта заменой поршня вы не отделаетесь. Придется покупать суппорт в сборе, что стоит немалых денег.
Аналогичная ситуация с пыльниками направляющих суппортов. Влага может привести к закисанию суппортов, из-за чего колесо всегда будет немного подтормаживать, нарушится равномерность износа тормозных колодок и дисков.

Ручник заклинил в мороз

В случае если езда на ручнике связана с примерзанием колодок к барабанам в зимнее время, попытайтесь устранить неисправность. Для этого бывает достаточно полить тормозные барабаны теплой водой.

В таких ситуациях не рекомендуется развивать большую скорость. При резком выезде на участок с высоким коэффициентом сцепления есть шанс повредить заднюю тормозную систему.

Прикипели тормозные колодки

После длительной стоянки автомобиля на ручнике (более нескольких недель) есть вероятность прикипания тормозных колодок к барабанам. Не пытайтесь сорвать колодки, начав движение. Попробуйте постучать по тормозным механизмам.

Комплексный износ узлов и агрегатов

Естественно, последствия езды на ручном тормозе на этом не ограничиваются. Каждый старт с места оборачивается для деталей трансмиссии большими нагрузками. На авто с МКПП в первую очередь страдает сцепление и маховик. Если в таком режиме долгое время двигаться в пробке, маховик можно подпалить. Как и в случае с тормозными дисками, есть риск его деформации. Повышенные нагрузки при старте с места снижают ресурс фрикционной накладки диска сцепления.

Нельзя не упомянуть о повышенной нагрузке на двигатель и автоматическую КПП. В жаркое время года езда на ручнике может обернуться перегревом, поэтому нужно внимательно следить за температурой двигателя. Также значительно повышается риск перегреть масло в АКПП, подпалить пакеты фрикционов.

Разница между передним и задним приводом

При старте с места на переднеприводном авто вы почувствуете, как корма автомобиля «присядет». Естественно, чтобы автомобиль не заглох, нужно будет дать больше газа. Если усилия тормозных колодок будет достаточным, колеса останутся в заблокированном состоянии даже в движении.

Езда в таком состоянии по асфальту или гравию опасна еще и износом покрышек. Если ехать так больше 10 км, на резине появится ощутимая вытертость (проплешина). Впоследствии это приведет к вибрации и биению при наборе скорости. Покрышку придется выбросить.

Корма заднеприводного автомобиля при старте с места приседать будет заметно ниже. Как и на переднем приводе, нажимать на акселератор придется сильнее.

Как быть, если в пути заклинил ручник?

Попытайтесь дотянуть до ближайшей СТО, применяя все указанные выше рекомендации. Если станция слишком далеко, а беда застала вас на трассе, вам не остается ничего как снять колесо и попытаться постучать по тормозному суппорту ручного тормоза. Если такая примитивная мера не помогла, придется найти способ перекусить трос ручника.

Если проблему вы заметили не сразу, все действия производите после остывания механизма. Иначе вы рискуете обжечься о раскаленный диск, суппорт, ступицу.

Что делать, если заклинил электронный ручник?

Проверьте предохранитель сервопривода ручного тормоза.
Снимите колесо, отсоедините разъем от сервопривода. Подайте напрямую на выводы электропривода питание от АКБ. От полярности на разъеме зависит направление движения вала электродвигателя. Если проблема в кнопке либо проводке от блока к сервоприводу, то такой способ поможет снять автомобиль с ручника. Если моторчик не откликается на переполюсовку, он сгорел, либо его усилия не хватает на размыкание заклинившего механизма. Чтобы не сжечь исправный моторчик, не подавайте напряжение на выводы более чем на 2-3 секунды.

Нередко внутрь моторчика попадает влага, из-за чего его внутренности окисляются и прикипают друг к другу. Вариант с изношенными щетками случается реже и на очень больших пробегах. Если сервопривод затрещал, загудел, не дожидайтесь, пока он заклинит. Замените его либо как минимум проведите тормозным механизмам комплексную профилактику.

Избыточная поворачиваемость

На автомобилях без АБС даже слабо затянутый ручник изменяет баланс распределения тормозного усилия. Поэтому при движении необходимо стараться тормозить при прямых колесах (до поворота). В обратном случае есть риск заблокировать задние колеса, что приведет к заносу.

Почему не держит ручник (не работает стояночный тормоз). Основные причины

Если честно «ручник» или ручной тормоз, в городе не особо нужен, особенно если у вас автомобиль на автомате и вас там есть режим паркинга. Да и на механике, в основном водители ставят машину на передачу. Почему? Да все просто – климат у нас суровый, а поэтому если поставить стояночный тормоз, зимой, то можно попасть в неприятную ситуацию – они банально примерзнут к задним барабанным тормозам. Однако как учит нас ПДД, ставить его нужно, чтобы избежать аварийных ситуаций, например оставили вы машину на нейтральной передачи, ручник поставить забыли – УШЛИ, а она покатилась. Тут и до аварии недалеко! Поэтому при прохождении ТО обязательно проверяется этот элемент торможения, если не работает (не держит) то технический осмотр вы не пройдете. Но почему такое происходит, какие есть причины? Давайте разбираться …

СОДЕРЖАНИЕ СТАТЬИ

Ручник или ручной тормоз, это просто бич на наших ВАЗ. Очень часто получается так, что вы задираете ручку этого тормоза, а ничего не происходит – то есть автомобиль катится.

При прохождении технического осмотра существует золотое правило:

Неисправные машины отправляют ремонтироваться либо подтягивать ручник, без него никак.

Как работают?

Смотрим небольшое видео, станет понятнее.

Гидравлика или механика

Стоит отметить, что на данный момент не все задние тормоза являются тросовыми или механическими, сейчас есть довольно большое количество ручников, которые работают на гидравлике, особенно это актуально для задних дисковых тормозов, а не барабанных. В гидравлике дублируется работа основной системы торможения.

То есть когда вы поднимаете ручку, то специальным поршнем создается давление на задние диски и они блокируются. Если в такой системе не работает ручник, то причины значительно отличаются от механического собрата.

Причины, по которым не работает ручной тормоз

Зачастую причины банальны, и работы собственно на 10 минут (про это чуть позже), а сейчас перечислю основные моменты:

Износ задних тормозных колодок. Обычно сопровождается скрежетом при торможении. Тут подтягивай, не подтягивай тросик, ничего не получится. Нужно для начала заменить колодки, желательно сразу на обоих колесах, ибо они изнашиваются равномерно.

Неправильно отрегулированный стояночный тормоз. Бывает и такое, просто ослаблен регулировочный болт – нужно подтянуть.

Клин троса в оболочке. Такое часто происходит от времени, и зачастую проявляется на 5 летних и более «старших» машинах. В дело в том, что между оболочкой и самим тросом попадает влага, после чего ржавчина и тросик клинет в оболочке. Здесь есть два пути, либо его смазать и разработать, чтобы он ходил нормально. Либо стоит заменить тросики на новые.

По опыту знаю, что в основном это первые четыре причины. Например, на наших ВАЗ, очень часто от времени ржавеет тросик в оболочке, либо его рвет, ну и подтягивать нужно вовремя.

Сколько стоит подтянуть ручник и можно ли сделать самому?

Собственно вопрос риторический, как вы понимаете в различных регионах, стоимость может гулять от 200 до 1000 рублей. Например, в столице, цена зачастую 500 – 1000, а вот в регионах можно и за 250 рублей подтянуть.

Да и если честно, то работы самому буквально на несколько минут, главное найти яму или подъемник, ключ на 10 и вперед. Нужно подтягивать средний болт, тот который находится в середине, он ручника, закручиваем гайку и тем самым натягиваем тросы.

Конечно, если они заржавели или их порвало, то тут все намного сложнее, лучше довериться мастеру, потому как замена тросиков от задних барабанов, дело совсем не легкое.

НА этом все, читайте наш АВТОБЛОГ, думаю прояснил ситуацию.

(17 голосов, средний: 4,00 из 5)

Читайте также:
