Установка замка капота от мондео на форд фокус 2
Всем привет! Долго я мирился с открытием капота с ключа зажигания, но с установкой штатного ксенона и омывателя фар появилась необходимость чаще заглядывать под капот для доливки омывайки и порядком стало надоедать глушить машину и идти откидывать значок (либо я просто ленивый стал). Для всех не секрет, что на наши автомобили болт-он подходит замок от Мондео 4 поколения.
Можно пойти двумя путями, купить полный комплект от Мони с тросом или же купил только замок, а тросик и ручку от Логана. Комплект можно найти на барахолках или разборках, но они очень редко появляются, а новое не особо бюджетно выйдет в связи с повышением курса :(
Но я нашел выход из этой ситуации, замок приобрёл на всем известной торговой площадке из Китая (ссылка внизу), а тросик и ручку от Логана :)
И так, все у нас в руках- можно устанавливать. Для замка делаем пропил в рамке радиатора(телевизоре) и чуть подтачиваем направляющие на самом замке (инструкция есть на Ффклубе).
Далее разбираем короб АКБ и демонтируем воздушный фильтр. Теперь ищем технологические отверстия для троса, я же завел через усилитель-лонжерон, а в салоне ловил под ковром над педалью сцепления. Самое сложное в этом процессе протянуть всё это дело. Ручка же устанавливается на саморез крепящий кнопку аварийного отключения подачи топлива ( по месту нужно подрезать сам корпус ручки). Далее просверливаем отверстие под вал ручки в накладке порога, устанавливаем накладку и ручку:)
За гараж, опять же, хочу поблагодарить Unbreak 😃
А теперь о продаже некоторых запчастюлек:
1) Блок света с авторежимом, диммером и туманками 1000 тугриков
2) Сиденья от Гии велюр, в отличном состоянии, подогрев и подушки присутствуют, но будут без преднатяжителей цена 8000 тугриков
8 лет
Пришлось дорабатывать. По красной линии отрезал, старый изгиб выровнял и эти две половинки рычага соединил с помощью двух стальных (D=2,0мм) заклепок.
Все лишнее отпилил напильником. Получилось вот так.
Следует заметить, что пластиковый рычаг на оси не крепится стопорной шайбой (видимо для экономии) - только слегка оплавляют пластмассу, поэтому уже после первой разборки держаться не будет. Там на оси есть проточка - не забудьте поставить стопорную шайбу или зафиксировать тонким стальным проводом (мне пришлось из-за этого лишний раз снимать замок).
Теперь установка рычажка, с помощью которого открывается замок. У меня нет гаража, поэтому не стал мудрить с монтажом на саму стойку двери, а решил закрепить его на крышке, закрывающей нижнюю стойку левой двери. Это позволило всю работу выполнить дома.
Предварительно пластину я обрезал (контур – исходный размер). Подготовил два винта М5 и длиной 20-25мм, две плоские шайбы и 4 гайки. Пазы винтов распилил и запаял туда два кусочка медного провода D=2-2,5мм чтобы была крепче фиксация. Далее, накрутил первую гайку, вставил в отверстие и, положив шайбу, накрутил вторую гайку. Перед тем как вставлять винты, посадочные углубления необходимо смазать очень тонким слоем циатима, а прилегающие поверхности пластины заклеить скотчем. Иначе в следующей операции будут проблемы.
Примеряем платформу рычага на крышку стойки двери, отмечаем где будет отверстие и сверлим отверстие Ø32-35мм.
Трос прокладываем без резких перегибов позади фары, с правой стороны аккумулятора, далее под маленькой перегородкой и пропихиваем в просверленное отверстие. На трос одета резиновая трубка, которую следует ввести в отверстие, чтобы не протирался трос. Можно, конечно, и вставить проходную коническую манжету (она тоже закреплена на тросе), но тогда придется сверлить отверстие D=16-18мм. После этого заправляем трос в рычаг на платформе, прикручиваем платформу к крышке стойки двери. Далее крышку стойки ставим на место. Устанавливаем решетку перед радиатором на место. Все!
Вот что получилось.
2. При монтаже платформы рычага, открывающего замок, на крышку стойки двери, можно было саму платформу сместить далее вглубь от загнутого края крышки. Впрочем, особо много и не подвинешь платформу – там, на стойке размещается блок разъемов и высота их, вместе с проводами, почти под крышку.
Примечание. В работе над этой статьей были использованы две фотографии из материалов, выложенных azzee.
P.S. В своей Х-мечте полностью избавиться от ключа замка зажигания, я выполнил два пункта из трех намеченных:
1. Заменил замок зажигания кнопкойSTART-STOP собственной разработки;
2. Заменил замок капота;
3. Осталось заменить замок лючка бензобака – предстоит сделать!
8 лет
Подобная тема была на FF I, но там ответа не нашел. Может кто-нибудь делал открытие капота дистанционно из салона или как-то еще. Просто каждый день приходится минимум по два раза открывать капот при въезде и выезде с территории предприятия (охрана проверяет). Про дополнительные противоугонные свойства штатного замка лучше не говорите, видел как он открывается когда устанавливал сигналку в сервисе.
Отчет по установке замка от Universe
ЗДЕСЬ
Еще отчетик из бюджетных материалов, который мне понравился: замок от kolhoz
Nemo_36
я думаю придется, т.к. непонятно с возможностью перестановки потрохов.Нужен замок донор и время..
Тоже сменил стоковый замок на замок от Мони рестайл. Замок купил на форуме, трос с ручкой на разборке. Устанавливал так же как описал Universe. Дольше всего искал дырку чтоб трос вывести в салон.
К лапке цеплял трос от моцика, второй конец троса подцепил к ручке от ВАЗ 2114. Все работает без заеданий, спасибо первопроходцам
19 июля 2014
Всем доброго времени!
Вот и я вчера поставил замок от рестайлового мондео, процесс прошел не без матюков , это хитрое отверствие под трос меня чуть не довело бросить эту затею . Но собравшись с мыслями все-таки реализовал её , правда не довел до логического конца лапку, жду пока газовые упоры для капота приедут
Господа! Произошло страшное, сломалась лапа ответки стокового замка, после чего неделю ездил без возможности открыть капот. Когда же приехал на СТО для починки, содрали за это с меня 2 т.р. и сообщили, что это регулярная проблема и не стоит отвыкать от ситуации Естественно, побежал искать варианты и узрел в установке замка от мони лучший способ решить проблему раз и на всегда. Замок, тросик и ручку приобрёл, но вот с установкой явные проблемы в виду криворукости. Подскажите, пожалуйста, место или человека, кто мог бы установить замок за денежку в СПб. Можно в личку, чтоб без рекламы обойтись
Народ,тему по листал,но всё же не догоняю не много . У меня фокус 2 межрестайл конец 2007 г с ПБ5,замок от мондео нужно брать дорестайл 1490198 ? или тут пофиг и рестайл тоже подойдёт ? там я так понял различие в лапках только или ещё в чём ?

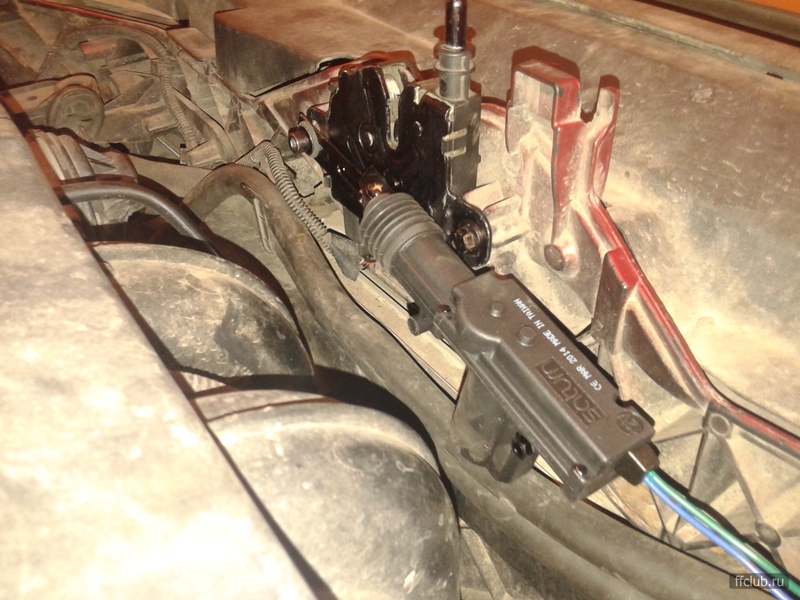

Привод работает в обе стороны, т.е.
открывает замок и отводит крючок.
Продумываю электрику, расположение
кнопок управления (эргономику), защиту
от случайного срабатывания.
Критика, советы, помощь-принимаются.
Ногами не пинать.
sergun
Кнопку на разблокировку можно и в салоне установить, а вот с кнопкой открывания сложнее - желательно под капотом, в щели между ним и бампером - нажал кнопку и этой же рукой поднял капот.
Друзья! Помогите разобраться!
Возможно ли конструктивно переставить в замок от мондео концевик сигнализации со штатного замка?
Буду рад дельному совету.
31 мар та 2015
Ну чтож, подобного в теме не встречал.
Купив замок от мондео 4 рестайл, решил собирать всю конструкцию аля колхоз, так как бюджет ограничен. Почему именно от рестайла? Потому что распроложение лапки больше подходит под выносную тягу.
Ручка и трос от мондео мне показались очень дорогими (почти 3000 новые и около 2000 б/у), и поискав что то похожее остановился на ручке и троссе от Рено Логан
цена вопроса 400 руб. - новые.
Ставить буду там же где и 'штатная', но чуть выше.
Так что, на днях буду собирать все, фото результата естественно подготовлю.
P.s. Мож какие пожелания будут или советы.
3 апр еля 2015
Ну вот и небольшой отчетик бюджетного открытия капота.
Как снимал АКБ с коробом и тянул трос писать смысла нет. Ручка от Рено Логан успешно встала на нижнее крепление аварийной кнопки
По месту чуть спилил на пару миллиметров нижнее крепление аварийной кнопки. Поставил обшивку на место, и так как штырь ручки тоже был длинноват, отпилил от него 5 мм, и поставил рукоятку
А самое главное длина троса от Логана идеально подходит под Фокус 2. Вот как то так. Бюджет 1000 замок, 400 трос с ручкой, и 2 часа времени.
Следующий этап выносная ручка вместо лапки открытия.
Ну для всех желающих Рено Логан - 8200274233 ручка, 6001547330 трос.
Сегодня собрал все до конца. Ставить электропривод, как хотел, не стал. механическая ручка надежнее. Ручку взял от G7 (ВАЗ 2107 цена 22 рубля), салонная ручка открытия двери. Разобрал ее, и оставил только 'крючек', который затянул в термоусадочную трубку. Далее в дело пошел старый шкаф, а именно уголок, который был прикручен к 'телевизору', а к уголку прикрутил ручку. Получилось так:
Вот фотка замка капота от мондео (справа)
Слева от фокуса:
Кремень
Активный
Вложения
Кремень
Активный
Вложения
Кремень
Активный
Вид сзади.
Только нужно чуть подрезать пластмассовые ребра жесткости внутри. Немного слева и побольше справа.
Вложения
Кремень
Активный
Самое интересное, что замок работает как родной. Осталось протянуть в салон тросик и закрепитьего и удлинить лапку на замке.
На фотке капот приоткрыт, т.к. тросик еще не установлен.
Вложения
Кремень
Активный
Лапку собираюсь ставить там же где и у мондео: слева на стойке около ног (чуть ниже круглого отверстия с кнопкой). Фото крепления лапки см. ниже.
А вот протянуть тросик в салон обещали ремонтники у дилера. Именно они мне помогли подобрать замок, раскурочив нового мондюка. Думаю, что и в этот раз поступим также: посмотрим как и где у мондео проходит тросик.
Осталось только лапку (салонную) дождаться. Хотя я и просил дилера мне привезти весь замок в сборе. Но лапки в нем не было.
Кстати, замок от мондео = замку от s-max. Разница, только в этой самой лапке:
- у мондео она не идет в комплекте.
- а у s-maxa все в комплекте. Следовательно, лучше заказывать замок от s-maxa.
Отдал за весь комплект около 2200 (с учетом скидки ) (замок + тросик), но здесь не было лапки (салонной) + еще рубликов 200 за неё. (цены указаны 2007 года)
