Установка круиз контроля форд фьюжн
Круиз-контроль подключается к Ford Fusion к педали газа и CAN разъёма диагностики. Кнопки управления подключаются к чёрному проводу круиз-контроля. Светодиод нужно проводить в щиток приборов. Уточняется возможность управления штатным индикатором через CAN.
Педаль газа подключается 6 пиновым разъёмом следующим способом:
Коричневый провод круиз-контроля подключается к коричневому проводу педали. Зелёный провод круиз-контроля подключается к жёлтому проводу с красной полоской педали газа. Белый и белый с красным обрезаются на расстоянии 10-15 см от разъёма. Провода красного и чёрного цвета круиз-контроля подключается к белому и белому с красной полоской в сторону педали газа. Фиолетовый круиз-контроля подключается к белому педали газа в сторону ЭБУ. Жёлтый круиз-контроля подключается к белому с красной полоской педали газа в сторону ЭБУ.
CAN подключается жёлтым и фиолетовым проводами с 10 пинового разъёма к OBD2 диагностики. Провод с жёлтого цвета подключается на 6 пин, провод фиолетового цвета подключается на 14 пин.
Для модели с механической трансмиссией серый провод круиз-контроля нужно подключить к датчику педали сцепления.
Светодиод подключается длинной ножкой к синему проводу круиз-контроля, короткой к коричневому проводу.
7 лет
Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы.
господа. (те кто уже установил кк)
собираюсь взять с разборки круиз:
- мотор кк
- кнопки на руль
- лягушку на сцепление
- лягушку на тормоз
чте еще надо?
я так понял что в отличае от ваеко фокусовский мотор электрический.
Белыч-3
Проводку от мотора до всего остального еще не плохо бы поиметь., мотор электрический.
Кнопки на руль подразумевают рудль с кнопкапи, потому как их вруль без кнопок не приколхозить.

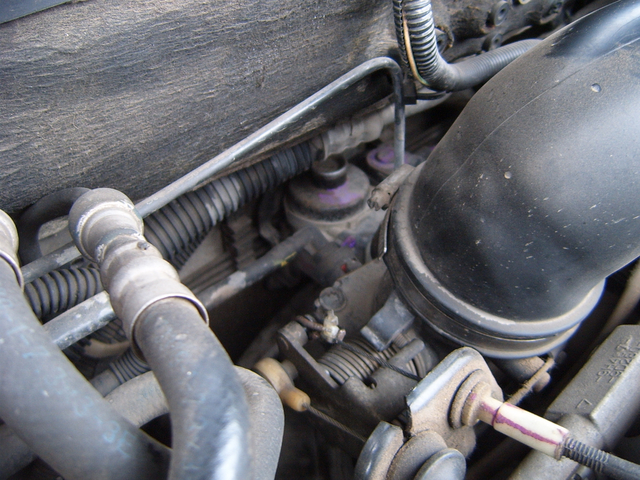

Еще трос с мотора на дросельную заслонку нужен.
21 авг уста 2012
Белыч-3
Машина то какая, если наша , то проводку можешь не искать ее там точно нет, если европеец то результат с 99% тот же, если американец, то возможно все, но врядли его снимали до вас.
22 авг уста 2012
наш всеволожский 1,8 мкпп 2005г.в.
я так понимаю надо брать комплект от америки сплит пот 2.0 (вроде бы правильно написал)?
обязательно друль менять? по другому кнопки не установить?
п.с помнится когда посабил аккум и пытался завести авто вся приборка моргала и лампочка круиза горела.
Белыч-3
Тему сначала почитай, все подробно расписывал, надо брать американский комплект после 2002года, желательно для двигателя Zetec-E, еще про часовую пружину не забудь, в нашей проводов под круиз нет.
получается еще руль надо и провода!?
Белыч-3
Руль желателен, но можно и поколхозить, в принципе если кнопки есть можно попробовать приколхозить, а проводку по любому надо.
нашел руль с кнопками за 1 т.р. надо посмотреть состояние.
BorisMan, спасибо. как все преобрету буду ставить. уж постараюсь отчет сделать.
25 авг уста 2012
P/S/S
Номер и цена мотора (декабрь 2011).

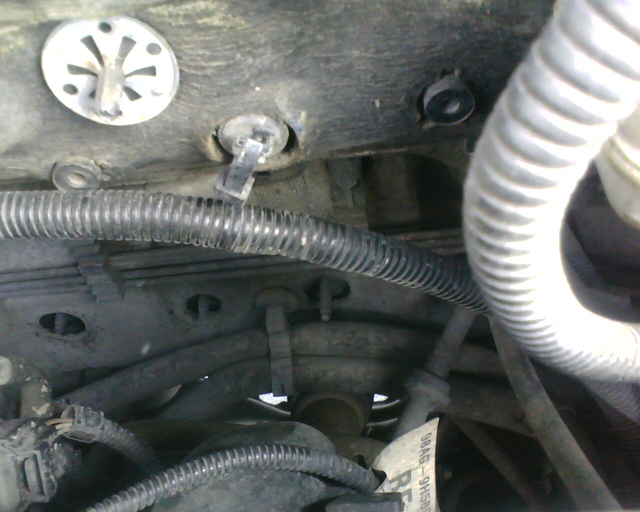

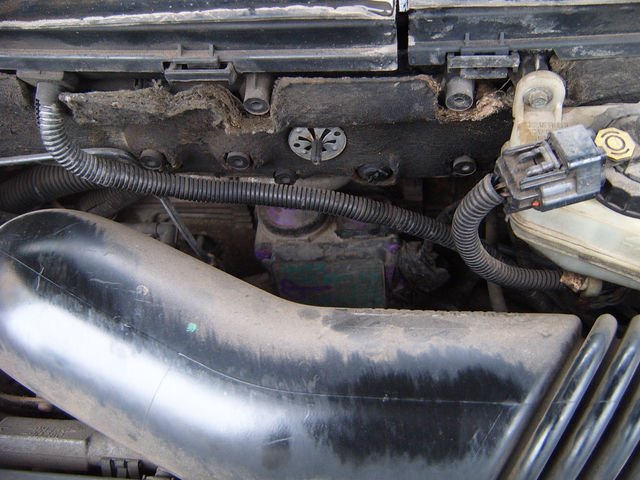

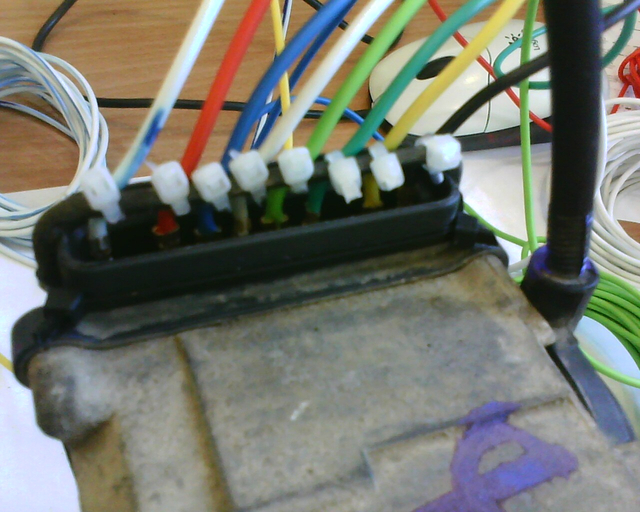

Шпильки в моторном отсеке уже были, проводку делал свою.

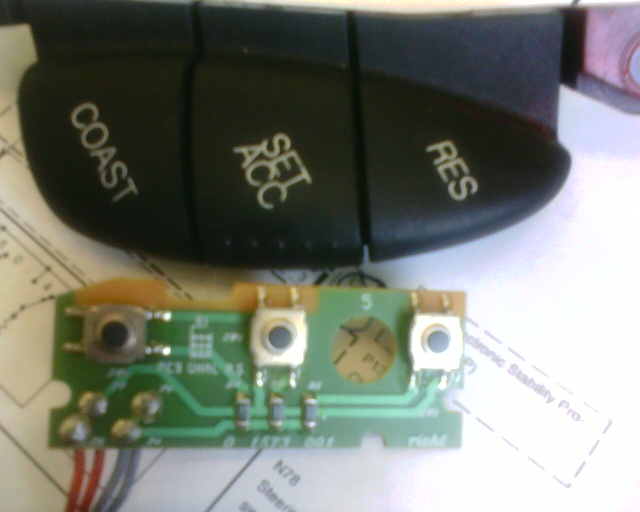

Нигде не мог найти значение сопротивлений - пришлось купить и замерить у "родных" кнопок.
P/S/S/S
Когда покупал кнопки не обратил внимания на цвет - поставил разные (сильно хорошо - тоже не хорошо ).
Парни,где сейчас можно купить установочный ком-кт? кроме ебея и прочего,ниразу от-туда ниче не заказывал. или может кто-то купить там для меня за определенную плату?

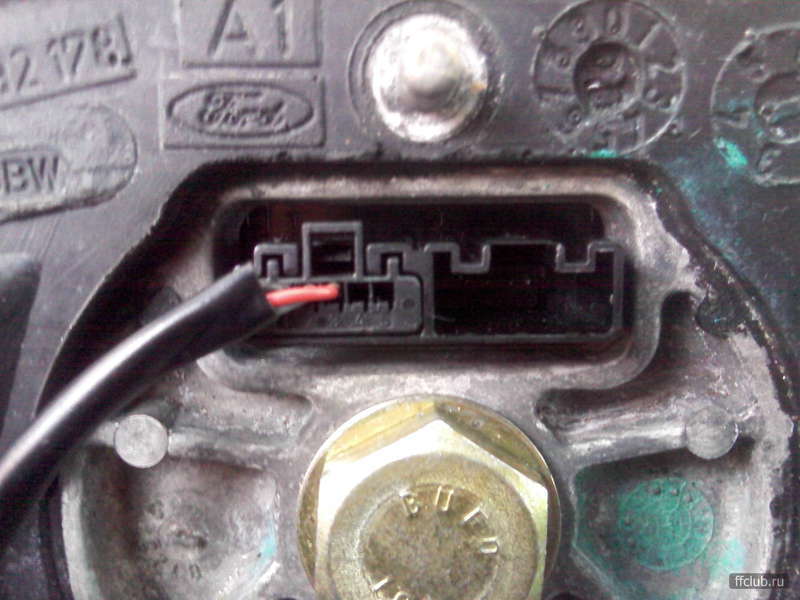

Привет всем, если не трудно подскажите. У меня европеец 1.8 Zetec. Решил себе круиз приколхозить купил себе кожаный мульти руль за 1 руб. на разборе бес подушки. Посмотрел есть разъем под управление КК фото.
Все почитал с самого начала, на свою смотришь и есть сомнения.Вроде и проводка есть но что то не так.
Я понимаю что полный комплект купил и не думай, там все есть с проводами стандартными.Взял посмотреть сам блок управления.

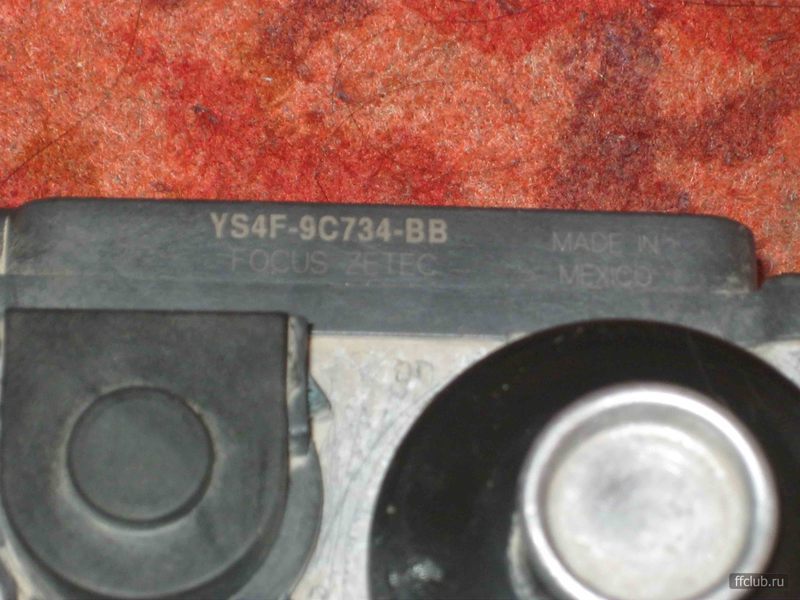

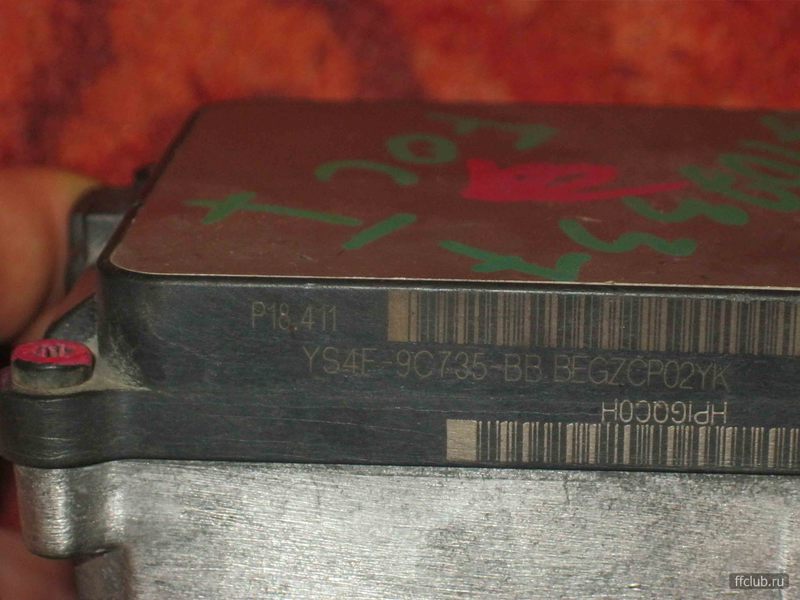

Вопрос, подойдет с американца №9C735-BB, есть 9C734-AB КК на фото коды видны.Кто знает подскажите.
Раз желание есть - сделаете.
Осталась выбрать между 9C734 и 9C735 - знать бы разницу .
Советую "прозвонить" проводку в подрулевом механизме, может оказаться что разъемы есть, а внутри проводов нет.
Удачи.
а как блок круиз контроля снять? 2 болта откручиваю и тянуть на себя. или вверх? боюсь сломать, может вапще как то по другому снимется?
Парни подскажите. Проводки в моей машине под КК нет поэтому купил полный комплект КК -2002г.Zetech, на новогодних праздниках вкорячил. Но вот проблема, не работает КК. В комплекте часовая пружина оказалась с другим разъемом. То есть разъем под рулем в машине 1.8 Фокус-Европа 2000г. выпуска не подходит (физически другая форма). Контакты на пружине есть. На моей машине стояла пружина, в ней может не быть проводки? Прозвоню сегодня тестером. У меня есть руль с кнопками, контакт кнопок подходит, фото выше. Переставил провода разъема в колодке (было 1,2,3-стало 3,4,5) КК не включается.
Купил на разборке под рулевую пружину 98AB-14A664 CF, прозвонил проводка есть. Да и на ebay нашел пружину написано с круизом под этим номером 98AB-14A664 CF. Поставил КК не работает. Подскажите кнопки должны подсвечиваться, или нет? Часовую пружину подключил так по контактам 4(белый),5(коричневый),6(зел/желтый-питание)
Для подушки контакты 1,2,3 (черный-питание,серый,красный).Фото выше.Но не включается.Пробовал как по инструкции 3(зел/желтый),4(коричневый),5(белый).Тогда на контакты подушки,питание приходило не правильно.
К датчику скорости подключил, у меня колодка 60 пиновая, провод брал 4 (белый/фиолетовый).
Датчик сцепления поменял с набора 5 контактный, добавил 2 провода.
Один провод (зелена/красный) от КК подключил через разъем с набора, к стоящему датчику педали тормоза.
Сам КК при подключении не перепутать, да и 2 разъема после отверстия под крылом тоже.Физически по другому не поставить.
Доп провод протянул с первого контакта КК за щиток приборов к лампочке КК, подпаял к цоколю лампочки. Все проверил еще раз, не работает. Где допустил ошибку, может кто подскажет .
Кнопки покупал с разборки, прозвонить забыл. С комплекта не подходят другой разъем.
установка круиза на mk7 возможна
отчет
Проткнуть руль - это жесть конечно )) Там сзади отверстия есть, зеркало + что-то подходящее чтобы скобы отжать. Вопрос, серебристая накладка руля отдельно продается или только в сборе?
| цитата: |
Проткнуть руль - это жесть конечно )) Там сзади отверстия есть, зеркало + что-то подходящее чтобы скобы отжать. Вопрос, серебристая накладка руля отдельно продается или только в сборе? |
Можно найти, но цена накладки будет как вместе с рулем. Очень редко проскакивают варианты суто рамки и кнопок с проводкой.
Самый простой вариант снятии подушки с помощью маленьких Г-образных ключей.
Я брал набор:
Предварительно разбирал пластик как и в обзоре выше, дальше руль на 180 градусов и Г-образным ключом тянем защелку к центру, там даже слышно щелчок, предварительно второй человек тянет по чуть чуть подушку на себя. Данную манипуляцию проводим с двух сторон и дальше аккуратно снимаем подушку, так чтоб не оборвать проводку которую просто нужно отщелкнуть.
3 года
1) Чтобы иметь функцию круиз-контроля, достаточно врезать в руль и подключить кнопки, а также активировать функцию круиза и ограничения скорости при помощи дилерского или стороннего оборудования.
2) Вместо установки кнопок можно приобрести руль с уже установленными кнопками
3) Функцию круиз-контроля можно установить и активировать на любой комплектациии
4) Никакие дополнительные модули не нужны
4 сент ября 2011
Я буду, он мне толлком не нужен,(ддс нужен) но поставлю, один добрый человек обещал. Я конечно врать не буду, (пока не вникал) но какой блок , странно
kotiara 2.0
Человек обещал и руль и блок?
проверить бы, может как на фф2, руля с кнопками хватит и прошивки?
Руль у меня будет родной, а кнопки подкупить не проблема. Про блок врать не буду, если он будет нужен, то и его найдёмс.
ykpon
сочувствую. А возможно ли его будет наколхозить руками в этой комплектации? Вот в безкнопочном абмике (если руль не предусмаривает свободных дорожек) имхо, без замены последнего, вряд ли. Хотя, пока сомнительно, что кто-то в этом разбирался (фф-3). Читал соседний форум (С-Max), они умудрялись и довольно неплохо. Время покажет. Я заказываю ТС без круиза.
Зачем тему минусить? Брал машину из квоты, круиза небыло, он. Желателен. Не я один такой. Хочу добавить. Как незнаю. Можно на ибее купить руль с кнопками. Кто может прошить, п будет ли он работать?
Corb
дык вот в этой теме народ как раз и хочет понять, можно ли будет наколхозить. руль, кстати, был предложен в первом посте.
вот если бы с завода можно было поставить на все комплектации, то и тут бы, я думаю, вопросов таких не возникало
Установка кнопок круиза прошла удачно! )
С помощью строительного ножа, фена и метчика из трендовского руля выли выплавлены все крепления и вырезаны направляющие для кнопок. Заменена подушка. Всего за какой то час. Информация о том что на любой руль можно поставить кнопки подтвердилась, крепления просто залиты резиной
Остался вопрос с прошивкой, но об этом чуть позже.
Может кому поможет, какая должна получиться прорезь и какие крепы искать под резиной
17 окт ября 2011
20 окт ября 2012
И так друзья мои для тех кто решил установить себе круиз-контроль предлагаю ознакомиться с моим небольшим отчетом
Для работы нам понадобится самое главное-желание это сделать-блок кнопок острый нож. сверло.метчик.IDS с последней версией 75
режем отверстие для установки блока кнопок(резал на глаз с запасом) в дальнейшем для желающих представлю шаблон
далее сверлим и нарезаем резьбу для крепления блока кнопок сверху
и снизу (спасибо разработчикам форд что заранее или про запас оставили нам шанс установить крепления)
устанавливаем блок кнопок в полученное отверстие еще раз обращаю ваше внимание-режем с запасом(если будут какие ляпсусы с нарезкой (неровности запилы итд)блок кнопок закроет эти косяки при установке и закрепляем винтами. Соответственно провод укладываем в предназначенные для него технологич.каналы
проверяем электрическую схему и далее начинаем программировать
подключаем IDS заходим в раздел- Программируемые параметры выгружаем калибровочные файлы- делаем изменение в графе"круз-контроль"-СТАВИМ ГАЛОЧКУ С КРУИЗ-КОНТРОЛЕМ и загружаем снова
И все друзья мои круиз-контроль подключен Если у кого есть какие вопросы готов ответить и помочь КАЖДОМУ и словом и делом Желаю всем удачи в установке.
