Установка дисковых тормозов форд фокус 2
8 лет
Дошла и до меня очередь поменять барабаны на диски. Вот мой фотоотчет.
Для замены мною был куплен комплект ЗДТ, который включает в себя:
1. Тормозные диски - 2 шт.
2. Тормозные шланги - 2 шт.
3. Тормозные суппорты в сборе - 2 шт.
4. Задние тормозные колодки - комплект(4 шт.)
5. Болты крепления суппортов - 4шт.
6. Трос привода ручного тормоза(оконечная часть) - 1шт.
7. Пыльники тормозных дисков - 2 шт.
А вот инструмент, который понадобится для работы:
1. Ключ TORX T50.
2. Гаечные ключи на 11, 17, 14, 10.
3. Головки на 8, 10.
4. Плоскогубцы, отвертки с плоским лезвием и т.п.
5. Тормозная жидкость.
Начинаем.
1. Вывешиваем задние колеса с помощью домкратов и подставок и снимаем колеса.Снимаем облицовку ручника и ослабляем гайки регулировки.
3. У меня за 3 года барабан прикипел к ступице намертво. Ни WD40, ни удары молотком не помогли. Поэтому я решил снять барабан вместе со ступицей.
Отворачиваем сзади барабана 4 болта TORX T50. Тут советую прочистить головки болтов от грязи, чтобы их не сорвать, место очень ответственное.
4. Отсоединяем колодку датчика ABS: давим на ограничитель и тянем на себя, выходит с трудом, но выходит
Теперь снять барабан нам мешают трос ручника и тормозной шланг.
5. Удерживая головку шланга ключом на 17, откручиваем гайку с тормозной трубки ключом на 11.
Чтобы остановить утечку тормозной жидкости, заранее снимите защитную резинку со штуцера прокачки тормозов и наденьте её на отсоединенную трубку. Подходит идеально Кстати , ключи можно использовать обычные, а не разрезные или тормозные, как советуют в книжках.
Шланг отсоединили, теперь нужно выдернуть стопорную скобу. Вытягиваем ее подручными средствами - плоскогубцами и отверткой.
6. Теперь отсоединим трос ручного тормоза от барабанов. Для этого отогнем отверткой соединительную муфту и, протолкнув к центру тросик, вытащим его из муфты.
Теперь барабан ничто не держит, снимаем его и несем на верстак. Мы придумали не совсем обычный способ снять барабан, но тут все зависит от вашей фантазии.
7. Зажимаем монтировку в тисках, в качестве упора для барабана. Упираем край барабана в монтировку и молотком выбиваем ступицу внутрь.
Надеваем на ступицу тормозной диск.
9. Теперь устанавливаем на место суппорт - надеваем его на диск и приворачиваем к скобе двумя болтами из комплекта, используя ключ на 14. Если суппорт с колодками не надевается на диск, нужно снять колодки и завернуть поршень до упора внутрь( можно использовать плоскогубцы с тонкими губками).
10. Прикручиваем новый тормозной шланг к суппорту ключом на 14. Второй конец шланга вставляем в держатель на кузове и, удерживая его ключом на 17, прикручиваем к нему тормозную трубку ключом на 11. Вставляем на место стопорную скобу.
Теперь черед ручника.
11. Чтобы добраться до тросиков, откручиваем тепловую защиту глушителя головкой на 10.
13. Чтобы вытащить из пазов концы троса, я накидывал на них пластиковые стяжки и сжимал. Выходят идеально. Вытаскиваем тросы из креплений.
14. Устанавливаем новый трос, аналогично старому. Перед тройником тросы должны перекрещиваться Концы тросов закрепляем в соответствующих суппортах.
8 лет
Дошла и до меня очередь поменять барабаны на диски. Вот мой фотоотчет.
Для замены мною был куплен комплект ЗДТ, который включает в себя:
1. Тормозные диски - 2 шт.
2. Тормозные шланги - 2 шт.
3. Тормозные суппорты в сборе - 2 шт.
4. Задние тормозные колодки - комплект(4 шт.)
5. Болты крепления суппортов - 4шт.
6. Трос привода ручного тормоза(оконечная часть) - 1шт.
7. Пыльники тормозных дисков - 2 шт.
А вот инструмент, который понадобится для работы:
1. Ключ TORX T50.
2. Гаечные ключи на 11, 17, 14, 10.
3. Головки на 8, 10.
4. Плоскогубцы, отвертки с плоским лезвием и т.п.
5. Тормозная жидкость.
Начинаем.
1. Вывешиваем задние колеса с помощью домкратов и подставок и снимаем колеса.Снимаем облицовку ручника и ослабляем гайки регулировки.
3. У меня за 3 года барабан прикипел к ступице намертво. Ни WD40, ни удары молотком не помогли. Поэтому я решил снять барабан вместе со ступицей.
Отворачиваем сзади барабана 4 болта TORX T50. Тут советую прочистить головки болтов от грязи, чтобы их не сорвать, место очень ответственное.
4. Отсоединяем колодку датчика ABS: давим на ограничитель и тянем на себя, выходит с трудом, но выходит
Теперь снять барабан нам мешают трос ручника и тормозной шланг.
5. Удерживая головку шланга ключом на 17, откручиваем гайку с тормозной трубки ключом на 11.
Чтобы остановить утечку тормозной жидкости, заранее снимите защитную резинку со штуцера прокачки тормозов и наденьте её на отсоединенную трубку. Подходит идеально Кстати , ключи можно использовать обычные, а не разрезные или тормозные, как советуют в книжках.
Шланг отсоединили, теперь нужно выдернуть стопорную скобу. Вытягиваем ее подручными средствами - плоскогубцами и отверткой.
6. Теперь отсоединим трос ручного тормоза от барабанов. Для этого отогнем отверткой соединительную муфту и, протолкнув к центру тросик, вытащим его из муфты.
Теперь барабан ничто не держит, снимаем его и несем на верстак. Мы придумали не совсем обычный способ снять барабан, но тут все зависит от вашей фантазии.
7. Зажимаем монтировку в тисках, в качестве упора для барабана. Упираем край барабана в монтировку и молотком выбиваем ступицу внутрь.
Надеваем на ступицу тормозной диск.
9. Теперь устанавливаем на место суппорт - надеваем его на диск и приворачиваем к скобе двумя болтами из комплекта, используя ключ на 14. Если суппорт с колодками не надевается на диск, нужно снять колодки и завернуть поршень до упора внутрь( можно использовать плоскогубцы с тонкими губками).
10. Прикручиваем новый тормозной шланг к суппорту ключом на 14. Второй конец шланга вставляем в держатель на кузове и, удерживая его ключом на 17, прикручиваем к нему тормозную трубку ключом на 11. Вставляем на место стопорную скобу.
Теперь черед ручника.
11. Чтобы добраться до тросиков, откручиваем тепловую защиту глушителя головкой на 10.
13. Чтобы вытащить из пазов концы троса, я накидывал на них пластиковые стяжки и сжимал. Выходят идеально. Вытаскиваем тросы из креплений.
14. Устанавливаем новый трос, аналогично старому. Перед тройником тросы должны перекрещиваться Концы тросов закрепляем в соответствующих суппортах.
8 лет
Дошла и до меня очередь поменять барабаны на диски. Вот мой фотоотчет.
Для замены мною был куплен комплект ЗДТ, который включает в себя:
1. Тормозные диски - 2 шт.
2. Тормозные шланги - 2 шт.
3. Тормозные суппорты в сборе - 2 шт.
4. Задние тормозные колодки - комплект(4 шт.)
5. Болты крепления суппортов - 4шт.
6. Трос привода ручного тормоза(оконечная часть) - 1шт.
7. Пыльники тормозных дисков - 2 шт.
А вот инструмент, который понадобится для работы:
1. Ключ TORX T50.
2. Гаечные ключи на 11, 17, 14, 10.
3. Головки на 8, 10.
4. Плоскогубцы, отвертки с плоским лезвием и т.п.
5. Тормозная жидкость.
Начинаем.
1. Вывешиваем задние колеса с помощью домкратов и подставок и снимаем колеса.Снимаем облицовку ручника и ослабляем гайки регулировки.
3. У меня за 3 года барабан прикипел к ступице намертво. Ни WD40, ни удары молотком не помогли. Поэтому я решил снять барабан вместе со ступицей.
Отворачиваем сзади барабана 4 болта TORX T50. Тут советую прочистить головки болтов от грязи, чтобы их не сорвать, место очень ответственное.
4. Отсоединяем колодку датчика ABS: давим на ограничитель и тянем на себя, выходит с трудом, но выходит
Теперь снять барабан нам мешают трос ручника и тормозной шланг.
5. Удерживая головку шланга ключом на 17, откручиваем гайку с тормозной трубки ключом на 11.
Чтобы остановить утечку тормозной жидкости, заранее снимите защитную резинку со штуцера прокачки тормозов и наденьте её на отсоединенную трубку. Подходит идеально Кстати , ключи можно использовать обычные, а не разрезные или тормозные, как советуют в книжках.
Шланг отсоединили, теперь нужно выдернуть стопорную скобу. Вытягиваем ее подручными средствами - плоскогубцами и отверткой.
6. Теперь отсоединим трос ручного тормоза от барабанов. Для этого отогнем отверткой соединительную муфту и, протолкнув к центру тросик, вытащим его из муфты.
Теперь барабан ничто не держит, снимаем его и несем на верстак. Мы придумали не совсем обычный способ снять барабан, но тут все зависит от вашей фантазии.
7. Зажимаем монтировку в тисках, в качестве упора для барабана. Упираем край барабана в монтировку и молотком выбиваем ступицу внутрь.
Надеваем на ступицу тормозной диск.
9. Теперь устанавливаем на место суппорт - надеваем его на диск и приворачиваем к скобе двумя болтами из комплекта, используя ключ на 14. Если суппорт с колодками не надевается на диск, нужно снять колодки и завернуть поршень до упора внутрь( можно использовать плоскогубцы с тонкими губками).
10. Прикручиваем новый тормозной шланг к суппорту ключом на 14. Второй конец шланга вставляем в держатель на кузове и, удерживая его ключом на 17, прикручиваем к нему тормозную трубку ключом на 11. Вставляем на место стопорную скобу.
Теперь черед ручника.
11. Чтобы добраться до тросиков, откручиваем тепловую защиту глушителя головкой на 10.
13. Чтобы вытащить из пазов концы троса, я накидывал на них пластиковые стяжки и сжимал. Выходят идеально. Вытаскиваем тросы из креплений.
14. Устанавливаем новый трос, аналогично старому. Перед тройником тросы должны перекрещиваться Концы тросов закрепляем в соответствующих суппортах.
Замена тормозных барабанов на диски своими руками. Форд Фокус 2. ВОТ ЧТО НУЖНО ИМЕТЬ ДЛЯ ЗАМЕНЫ.
ну вот собственно мои барабашки
Снимаем ступицу, осторожнее с проводом и датчиком ABS. Он нежный.
откручиваем шланг и снимаем остатки
Дальше ставим пыльник, потом ступицу потом диск и супорт со скобой.
И получается вот так.
Ну что. Осталось установить ручник.
залез под машину и понял, что там особо не развернуться и не вынуть тепло экран. И тут я нашёл метод замены ручника не гнув и не вынимая экран.
Шаг первый – залезаем под машину и откручиваем полностью 2 экрана, один со стороны двигателя, второй по серёдке, он какраз и закрывает ручник.

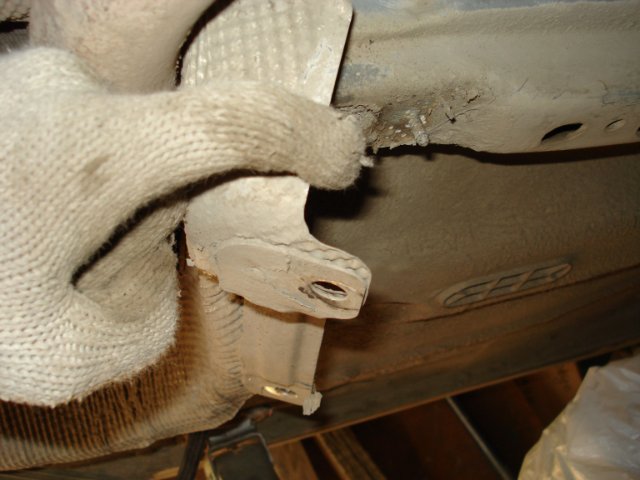

Шаг второй – после того как открутили, сдёргиваем экраны с посадочных мест (они станут свободно болтаться над глушаком)
Шаг третий – прижимаем второй экран (который ближе к двиглу) к глушителю, а второй, который нам и мешает ПРОСТО СДВИГАЕМ ПО ТУНЕЛЮ В СТОРОНУ ДВИГАТЕЛЯ тем самым, открыв полный доступ к ручнику.
На фото показал что и куда двигать.
Вот тут процес задвигания.
И вот что мы видим далее.

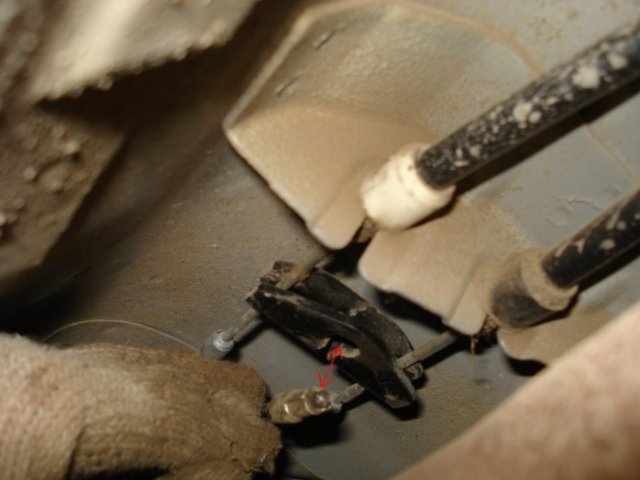

Ну а тут видно как они перекрещиваются
Дальше отсоединяем кончики ручника от кузова (мне удалось снять его руками без подручных средств)
Ну а дальше заменяем, ручник на новый и крепим к кузову.
Вся работа по замене тросика заняла примерно 2 часа.
Дальше прокачиваем тормаза и всё.
По эфекту от задних дисков я в восторге. всё очень плавно и без кливания носом.
В программе зарулём на тесте доказали что эфективность задних дисков на 40% выше барабашек!
Комплект тормозов стоит в среднем от 8 до 11 тыс. стублей. Это полный оригинальный комплект. Меняется просто. это так кажется что сложно
ПЛЮСЫ И МИНУСЫ ДАННОЙ ПЕРЕДЕЛКИ.
Итак плюсы данной переделки.
– плавная и наиболее эфективная установка
-останавливается горизонтально дороги, без кливка носом (если ручником будете тормозить.. эфект наподобие) очени необычно.
-проверял на кольцевой (остановка с 200) очень эфективна, так как этот диск не подвержен такому нагреву как барабаны
-в сырую погоду диски тормазят лучше барабанов.
-в совокупности с ABS дисковые тормоза не заменимы
из минусов только то что колодки ходят меньше чем барабанные и всё.
больше минусов не заметил.
СУГУБО ЛИЧНОЕ МНЕНИЕ.
Тормаза проверял на СTO и всё ОК !!
АБС у меня есть, теперь думаем об установке ESP и курсовой устойчивости )
может через недельку другую реализую.
