Установка 1din магнитолы в форд фокус 2

Обновлено: 04.01.2025

Для меломана музыка в авто это не просто создание музыкального фона или способ заглушить рев мотора. На самом деле это образ жизни, способ выделиться и просто наслаждаться качеством звучания любимой мелодии. Фанаты звука не жалеют денег на дорогие аудиосистемы , а иногда и вовсе превращают свои машины в "колонки на колесах".

Сегодня поговорим о магнитолах, а также их установке в автомобиль. В этой статье я детально опишу процесс установки, для того чтобы вы могли установить магнитолу в Форд Фокус своими руками.

Установка магнитолы Форд Фокус — пошаговое руководство

1. Первым делом необходимо снять эту черную заглушку, для этого необходимо отжать ее фиксаторы.

2. После того как вы ее демонтируете у вас образуется ниша для магнитолы.

3. Прежде чем установить магнитолу, обратите внимание на разъем подключения. Лично я бы советовал для удобства и эстетики использовать при подключении переходник стандарта: Ford Focus 2 ISO, на фото вы можете увидеть как он выглядит.

4. Когда установка магнитолы будет закончена, зафиксируйте этот разъем, используя штатный зажим.

5. Провода под динамики — четыре двойных провода, пятый провод – регулятор напряжения, он проходит от подсветки приборной панели к контакту подсветки магнитолы. В некоторых "Фокусах" его нет.

6. Подключив магнитолу по схеме, которая приведена ниже, мне удалось получить хорошую яркость подсветки днем и нормальную умеренную ночью.

Как установить магнитолу Ford Focus — подключение антенны

1. У меня провод AUX-входа уже выведен в нишу.

2. Аккуратно снимите пластиковую рамку, чтобы не сломать.

3. Выкручиваем саморезы, затем отжимаем фиксаторы рамки. С правой и с левой стороны есть прямоугольные отверстия, которые предназначены для установки остальных фиксаторов рамки.

4. У вас должен образоваться доступ к AUX-входу.

Сборка

1. Поставьте переходную рамку Ford Focus 2 → 1 DIN, затем подключите разъем Ford Focus 2 к разъему магнитолы при помощи вышеупомянутого переходника.

2. Штекеры антенн должны совпадать между собой, при этом желто-зеленый провод - 3 это "плюс" с зажиганием. Фишка заключается в том, чтобы магнитола работала лишь при включенном зажигание.

4. Рекомендую подключать провод, который идет от магнитолы к зажиганию, к контакту провода идущего на аккумулятор, соединив все это с выходом разъема от аккумулятора (оранжево-черный толстый - 4).

5. На радиорынке приобрел два разъема "папа-мама", соединил проводами согласно схеме приведенной ниже.

6. После подключения всех проводов и разъемов пришло время установить собственно саму автомагнитолу и закрепить его панель.

Теперь пришло время проверить работу, установка магнитолы Форд Фокус завершена, а значит можно приступать к прослушиванию любимого сборника. Спасибо за внимание, всего вам доброго.

5 лет

кто из владельцев устанавливал двухдиновую магнитолу в ФФ2, как это выглядит, что надо для этого сделать, и что по этому поводу может сказать дилер? Заранее благодарен.

Использовал:
Переходная рамка ACV FRD-1907b Ford Focus/Mondeo/C-Max 07-> (штатн. SONY) рамка 2din, черн
Переходник со штатного разьема на евро Intro ISO FO-05
Магнитола Alpine IVE-W530BT
Адаптер штатных кнопок управления музыкой APF-S100UN

Из минусов:
Между серой рамкой и черной(переходной) имеется небольшой неравномерный зазор, что немного не красиво, но в глаза особо не бросается.
После демонтажа старой магнитолы остались проставки (на рисунке)

Если их оставить,то серая рамка до конца не садится. А если убрать, то магнитола с переходной рамкой очень глубоко сидит. Пришлось шайбочками глубину подгонять.
Если у кого (как у меня) установлен руль от Мондео через Мега-адаптер, то адаптер штатных кнопок управления музыкой APF-S100UN работать НЕ БУДЕТ, так как он понимает либо штатный фокусовский джойстик, либо чистый без всяких адаптеров руль мондео. Сейчас как раз парюсь с подключением кнопок руля.

5 лет

обычную 2-х диновую в 2 дина форда не установитшь тк там нужен переходник под провода или же на скрутках. что не есть гуд.

Я так понял, что по размеру двухдиновая магнитола влазит в ФФ2 (просто мне ждать его осталось две недели, вот и занялся подбором музыки ), Только почему тогда все пишут про 1,8дин формат родных магнитол, как это понимать- ведь 1 см хоть и небольшая, но все же разница.
И если не трудно, можно попдробнее про переходник?

Тизон
1,8 Дин - это у первого Фокуса.
У 2-го Фокуса - 2 Дин, но отверстие шире стандартного. Придется накладку искать.

Bercut
При мне в М47 ставили Панас 2 диновый без всяких доработок, тока у чела был откуда то переходник. Сто процентов что 2-ая магнитола встанет как влитая в двухдиновый фф2

И к чему переходник?
У меня заглушка, открыл ее, а там все проводочки аккуратненько к ней прикреплены и уже готовы, чтобы просто вставить в 2ДИН ресивер!
Меня смущает, что бескорпусной саб в моем пятидверном хетче будет много места занимать. Решил взять корпусной и при случае убирать совсем.
Думаю, что шумку дверей надо делать. Печально, но факт. А самое противное, что лучшие 2ДИН ресиверы несъемные! а значит, необходимо придумать шторку или еще что-то в этом роде. У дилера это либо плохо, либо нет совсем, либо стоит жутких денег!! А поставишь ресивер в другом месте - гарантия на электрику снимается. Причем шторку надо ставить вместе с ресивером. Н-да. задачка. Думаю, поставлю в ААС и за пузырек штампик поставлю у дилеара

tendoney
Ты просто так фишку от нового ресивера не вставишь в фордовский разьем. ПРОВЕРЕНО, НУЖЕН ПЕРЕХОДНИК.

Так все-таки что за переходник, может кто подскажет? И где его взять?:-) И еще подскажите чайнику, что такое безкорпусной мафон? Я например приглядел Пионеры 4200 и 5000, кто о них что скажет?

Так получается у дилера этих самых переходников нет? А где же их в Волгограде брать?! Кстати кто знает у дилера неродная магнитола может быть установлена?

Тизон
Ты имеешь ввиду переходник на ISO разъем? Я, кажется, видел такой в "Звезде Поволжья", около 300 руб. Там и рамки родные продаются на 1 DIN, но они дорого.

Спасибо, теперь врубился:-). Теперь буду собирать деньги на двухдиновый двд-шник. Кстати, сегодня заходил в Техносулу, там продается два вида переходников за 295 и 320 руб, но там по-моему указан ФФ1- они подходят?

Столкнулся вот с каким вопросом:Размеры 2IN магнитол незначительно ,но отличаются друг от друга.А какие внутренние размеры рамки под 2IN магнитолу?
Если кто знает,пожалуйста, сообщите.Пока сам не могу попасть в Техносилу и проверить т.к. по работе нахожусь далеко на Севере и буду в Москве только в конце ноября

цитата:

Нету переходных рамок под 2 DIN, только под 1 DIN+карман. Так что только Hand Mode. Конечно могу и ошибаться, но я не нашел, а искал долго и упорно

цитата:

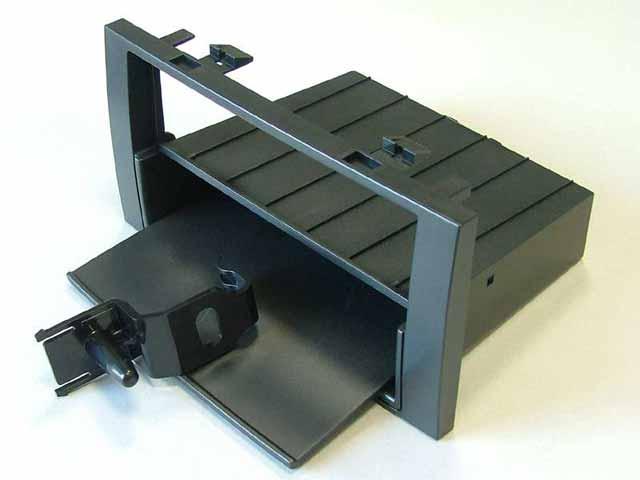

Техносиловские (фонокаровские) с перемещаемым карманом внутри +- 18*12,
снаружи 23*12.5 - отверстие в панели +- такое. Ссамодельничать под 2 дина, я думаю, можно вполне без шпатлевки даже.

Была еще где то здесь рамка с жестким карманом, покачественнее - видимо там чуть сложнее (резать). Тоже сижу ищу что нибудь - хотелось бы монитор в этих размерах культурненький.

А зачем с рамкой мучатся, неужели нельзя просто взять и сделать отверстие в заглушке до размера 1 din, а кому надо до 2 din, или отдавать кровные за копеешный пластик.

цитата:

Да все можно, но. кустарщиной впоследствии все это выглядит и очень радует владельцев штатного звука, которые потом с удовольствием над вами поиздеваются

Для дальних от Техносилы городов - посмотрите в радиолавках перходники евро не 2 по 8, а 16 пиновые, "папы", как бы слитые в один разъем видел у себя в городе (к сожалению, уже после моталовки в столичную Техносилу) - возможно поможет, т.е. влезет в мамо разъем автомобиля.

Тоже около 300 руб. (270)

Но напрямую втыкать нельзя - посмотрите разъем CD 6000 или 5000 поиском (я видел на сайте помоему фирмы erta). расположение проводов евро и форд РАЗНОЕ! Контакты придется переставлять однозначно (легко кстати - отверточка).

Рамку можно из заглушки - но порно однозначно, только если временно. Кстати - были фотки в теме модернизации аудио.

Брал ещё летом в техносиле Phonocar переходник 1->2 Din, a машина пришла с магнитолой (автомат). Если кому надо - пишите в личку, цена была 499 рублей.

Был в автосалоне (на Сигнальном) и спросил про между прочем - че есть за музыку? Рамка -1500 руб. переходник 250 руб. Только тут надо правильно определиться - так как часть машин ( мне про мою машину в салоне так сказали - сам заглушку не открывал) шла без антен, без проводов и без колонок. так что мне повезло - переходник не понадобится. Дык если магнитолу хорошую ставить - так и провода надо менять с телефонных на музыкальные

Купил в "Техносиле" на Нижегородской переходник "Phonocar 4\732".К магнитоле размера 2DIN не подходит.На 2DIN "Clarion 341"одна колодка,на переходнике две колодки.Кто нибудь знает,как перекинуть правильно провода?Рамки под 2DIN магнитолу ни в "Орбита-Авто",ни в"Техносиле" нету.

цитата:

Это цитата из музыки FF2:

QUOTE (tendoney Nov 2 2005, 10:24)

Насчет 400 баксов за установку - это вы погоречились. У нас в уфе студии предложиди выполнить работы по установке от 20 до 50 тысяч. р. Думаю в Москве это удовольствие будет значительно дороже

Брателло!
1. Цены уже обговорены в ААС.
2. За что там платить такие деньги? 2DIN с рамкой через переходник (спасибо за подсказку - нужен) встает на место за 300 рублей
Самая дорогая процедура - это шумоизоляция дверей и установка в штатные (!) места передние мидбасы и твиттеры. Саб бросаем в багажник и все! Встроенный саб это +200 у.е. за коробку-не более.

- т.e. tendony - брал рамку одно-диновую с карманом и ее выламывал чуть -чуть.

А переходник там на "евро-разъем": если у кларика не такой - или переходник - "кларик - евро" купи или провода паять чуть-чуть опять же .

5 лет

Вот есчё. Может у кого есть решение.
Pioneer avic 930 Bt ISO адаптер с кан шиной подрулевой работает.
Проблема такая.
Пример: стою слушаю музыку, проходит ннн количество времени мафон сам выключается. КЛЮЧ В ПОЛОЖЕНИИ АСС. мафон выключен.
Но стоит мне нажать на тормоз или сцепление или вообще подать какие либо признаки что я в машине включая-выключая что-нибудь.
Мафон тут-же включается.
что за чудо адаптер.

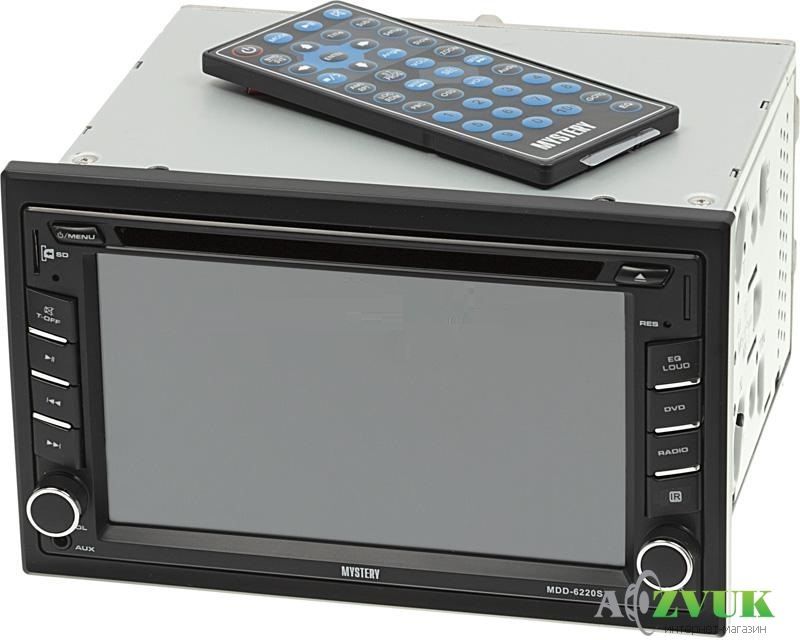

С какими проблемами столкнусь при установки этой магнитолы? 2din рамки все одинаковые? Если нет, то какую нужно? Заранее спасибо. пытался найти фото отчёт, не получилось.

Роман1631

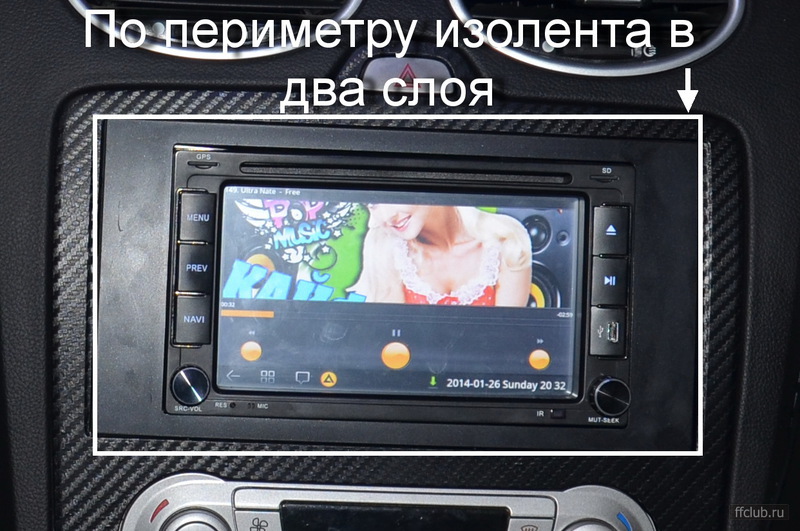

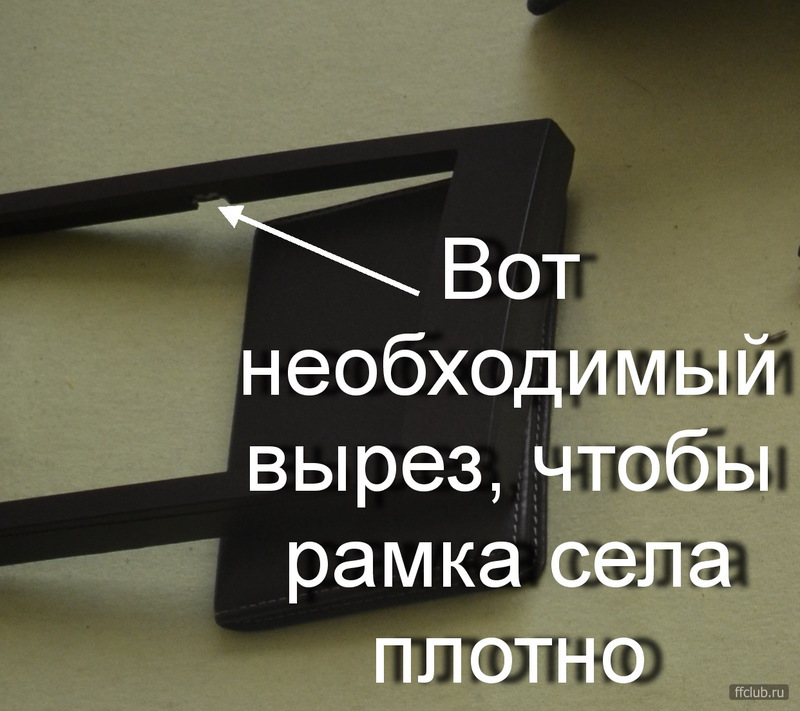

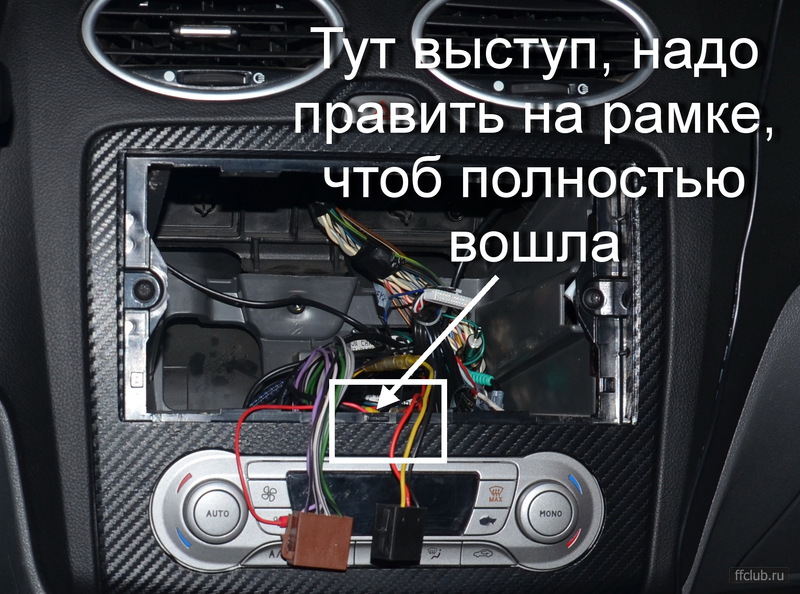

Рамка пришла без креплений, по периметру изолента в 2 слоя, встает в распор, немного поскрипывает на кочках. Сделал маленький вырез надфилем, чтоб плотно прилегала. Магнитола западлицо не села - выпирает, но с эстетической точки вид не портит. Было пару моментов по укреплению мафона внутри.

Max107
Расскажи по подробнее где сделал вырез, и как мафон укрепил) Завтра рамка приходит, буду ставить

Роман1631
У мен такая же майтфуна, села не западлицо, в комплекте с мафаном была рамка, поэтому я ее немного выдвинул и одел рамку, смотриться норм. По поводу крепления. Я ее ни чем не крепил и так очень плотно сидит на своем месте..

22 апр еля 2014

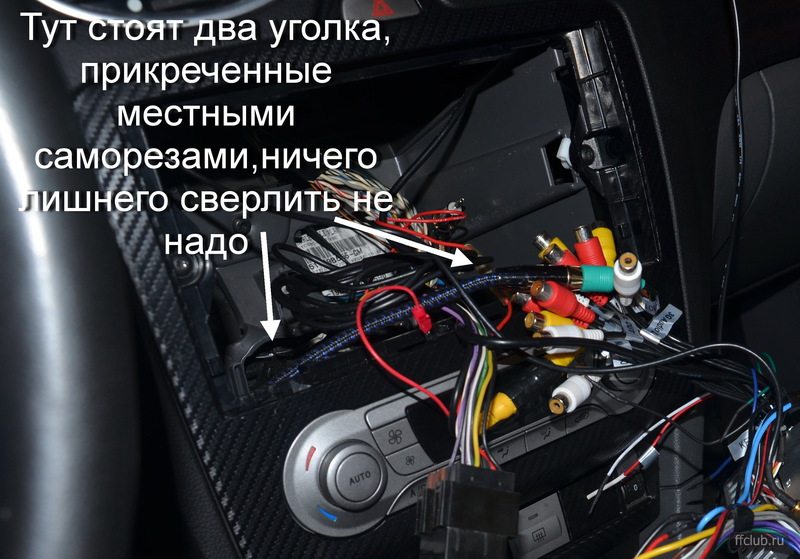

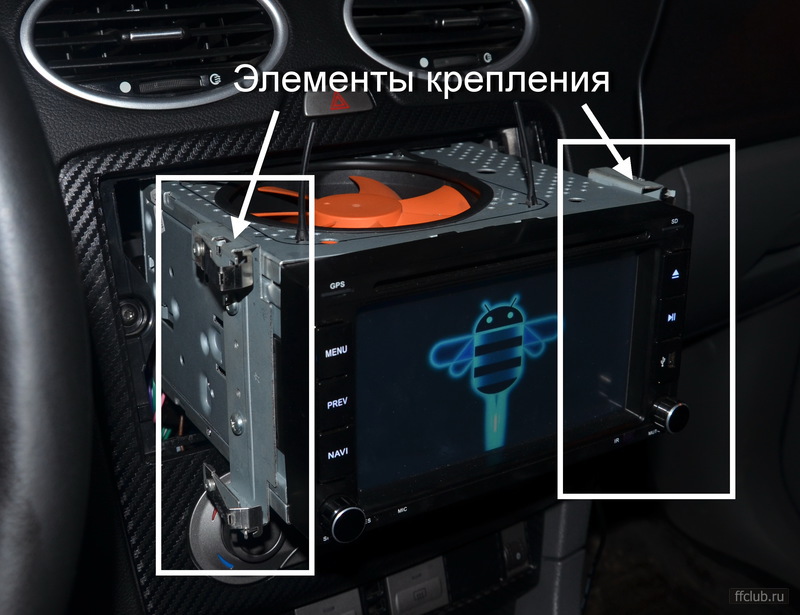

Роман1631, разбирать без необходимости не буду, но вот наброски что, да как на тех фото, которые сохранены на пк, с пояснениями.

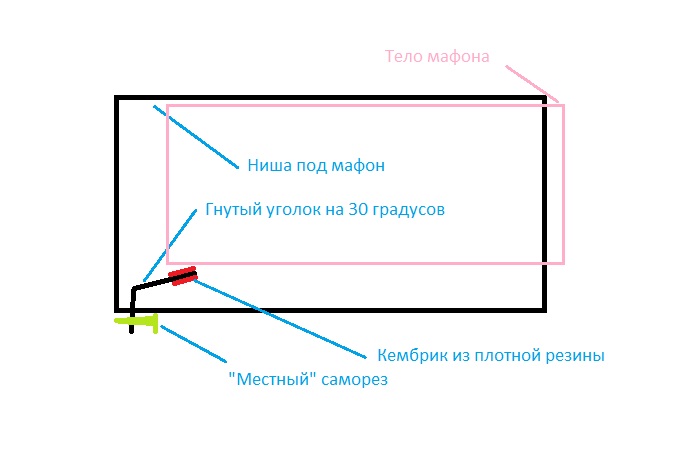

На 4й фото уголки гнуты на 145 градусов (тупой угол), на концы одеты плотные резинки, чтоб не терся металл о металл. Уголки не дают "попе" мафона упасть в нишу.

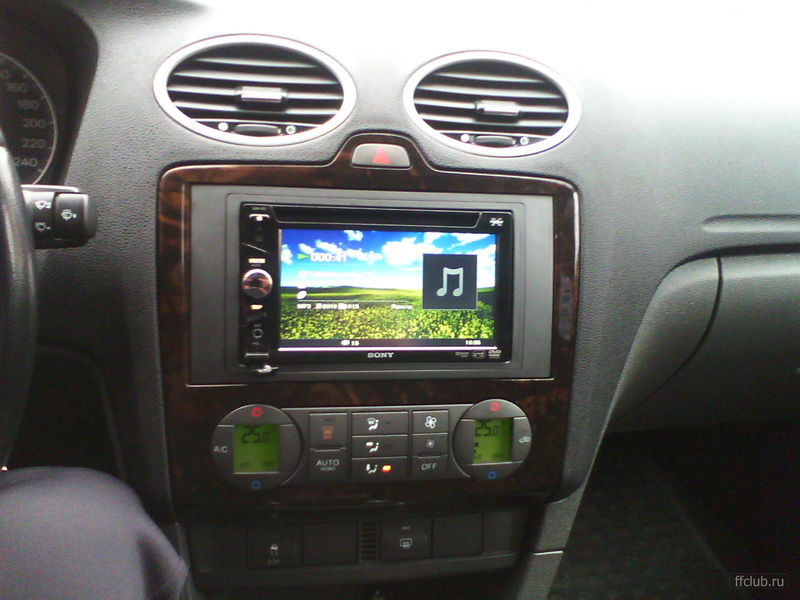

Скажите а можно сдлать рамку переходную самом?ну или на заказ?ну вот допустим фото(одолжил у vados01)

так вот суть в том что бы сделать изначально панель ту что под дерево и проставучную рамку та что серым цветом одним целым изначально. тобишь всю переднюю панель на заказ под нужный плеер? ну или как на этом фото arah

что бы вся панель та что под белый карьон была одним целым и не было зазором что бы плеер и рамка были в ровень..возможно такое?

Пришла рамка(комплект 2 крепления для магнитолы и ещё 4 железных маленьких крепления) Как собрать подскажите, уже час кручу верчу

21 мая 2014

biFord
ничего не нужно. закрепляешь мет. рамку, которая идет с магнитолой, путем отгиба усиков и защелкиваешь в нее магнитолу. все, как обычно.

Fausteno4ek
Привет,купил такую же магнитолу,установил,все отлично(отдельно спасибо за фотки и описание). Ну вот проблема,у меня не ловит gps,не выдает ни одного спутника. Устанавливал и 5 и 7 версию навител(((,что делать,помоги?((

Всем привет! Я дура: D.Не разбираюсь в магнитолах и заморочках с ними, а ОООЧЕНЬ надо. Стукнуло мне в голову, подарить мужу новую магнитолу. С экранчиком, что бы можно было фильмы на нём смотреть и т. д. То, что мне нужна магнитола 2din-я вроде как поняла, хотя может я и не так что начиталась. Облазила весь интернет, начиталась на форумах, и все равно ничего не понимаю. Объясните мне пожалуйста, как быть? Значит так, машинка у нас с суженным форд фокус 2 рестайлинг. Сейчас у нас стоит штатная магнитола Сони большая и с округлыми углами, а все магнитолы, что я смотрела прямоугольные. Выяснила, что можно купить какую-то переходную рамку, но какая мне нужна тоже не понимаю. В общем-то вопрос в том, какую магнитолу мне можно купить, что бы она подошла. Спасите и помогите, умоляю. Праздник на носу, а я ни как не разберусь. Сразу хочу уточнить, что штатная магнитола за 25000 т. р. мне не подходит, хочется что-то более бюджетное. Надеюсь на вашу помощь.
