Форд фокус 3 установка руля от рестайлинга
2. Установите руль в положение, соответствующее прямолинейному движению автомобиля.
3. Снимите модуль подушки безопасности водителя (см. тут) .
4. Выверните болт крепления рулевого колеса к рулевому валу, удерживая рулевое колесо от проворачивания.
Для удобства обратной установки промаркируйте положение ступицы рулевого колеса относительно вала, нанеся на торец вала риск (например, маркером).
5. Снимите руль.
6. Установите рулевое колесо и все снятые детали в порядке, обратном снятию.
Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III - Руководство по эксплуатации, техническому обслуживанию и ремонту. - М.ООО «ИДТР 320 с: ил., эл. схемы
3 года
Господа, обсуждаем стандартный 4-х спицевый руль. На мой взгляд, эстетика оставляет желать лучшего. Не знаю как вам, но мне в этом виде он чем то напоминает баранку от ВАЗ-2107. Без кнопок управления магнитолой он выглядит каким то незаконченным, "голым". У кого какие идеи?
Добрый день. Нужно снять подушку, серебристая деталь приплавлена по обратной стороне, это надо срезать и она снимется. Потом обратно.
Здравствуйте у меня комплектация Focus Ambiente подскажите пожалуйста возможно ли установить руль от рестайлинга или куга2 без физических переделок? Ну не считая того что надо будет перепрошить.
MaximA
Спасибо. Мне сказали что мне нужно будет ещё поменять Часовая пружина Focus 3 Restyling это обязательно? С моей работать не будет?
И клема подушки пишут может не подойти.
Часовая меняется только если вам сильно нужен подогрев и круиз. Если нет - то встаёт и на старую пружину.
А вот с разъёмом подушки безопасности однозначного ответа я не получил. На драйве пишут разные разъёмы могут быть.
разные разъемы на подуху, и по способу защелкивания тоже. а вот можно ли воткнуть разъем от дореста в рестовую подуху - не знаю. можно ли перепиновать - тоже не знаю.
11 сент ября 2020 mobile
А есть парт номер чтобы заказать правильный разъём
Только это и останавливает. С подушкой меньше всего колхозить хочется. Стрельнет в любой момент, мало того, что минус 10 тыс так ещё и покалечит.
11 сент ября 2020 mobile
Подскажите, машина - рест 18 года руль с подогревом, станут ли на нее без напильника рули от круги 2 рест или от ескейпа 3 рест ?
MaximA
Очень интересна тема про замену руля от последней модели авто. Можете рассказать подробности как и что делать? Есть ли какой-то отчет и будет ли? Спасибо
juriok
Платы руля ФФ4 очень, очень сильно отличаются от ФФ3. Я переделывал их по классической технологии - перемычки, то се. Проклял все. Буду делать готовые платы на замену. Пока некогда этим заняться.
21 дек абря 2020
Добрый день!
При замене подушки проводку перекинули со старой?
Собственно если кому-то интересно - победил ошибку есп и отключения системы помощи подъёма/спуска в гору после замены руля.
Как и ожидалось дело было в некорректно выставленных углах поворота руля.
Машина универсал, рест 18года МКПП.
Лечение:
1. Снимаем руль.

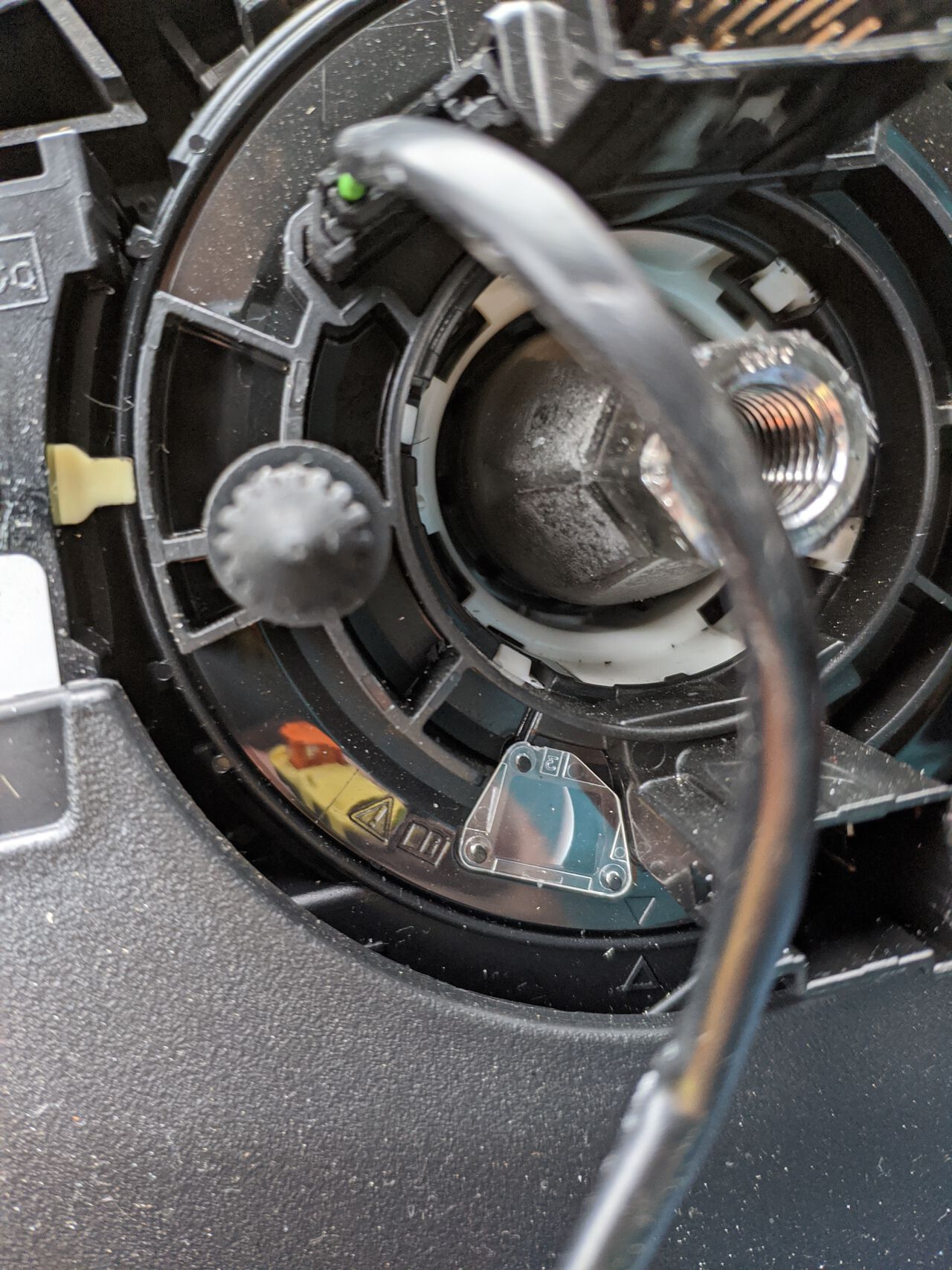

2. Видим перед собой подвижную плату с разъёмами.

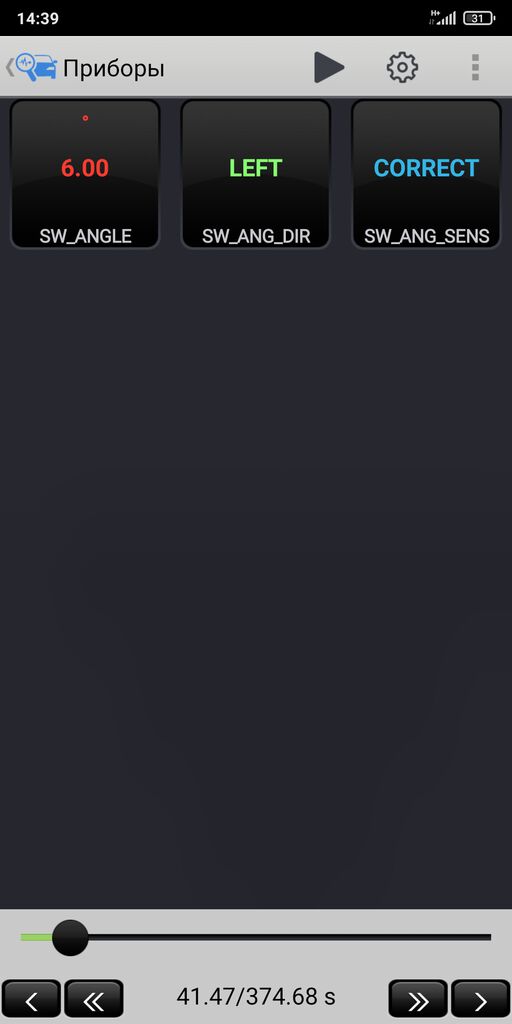

3. Подключаем форскан и выводим на нем угол поворота руля, у меня было аж 3650 с копейками градусов.
4. Крутим эту платы пока угол не будет равен 0 или рядом.
5. Ориентиром будет что то вроде белой ленты в окошке платы в левой нижней части, как я понял она должна быть в окошке.
7. Скидываем ошибки
8. Готово.
Поезжу отпишусь не вывалилось ли чего.
Можно в шапку.
Здравствуйте
Подскажите пожалуйста.
Установил кнопки на руль.
Теперь надо прошить чтоб они работали?
Есть провод ELM327
С ним можно прошить?
Не поделитесь прошивкой?
Фокус 3 1.6 105 л.с 2011
8 лет
Т.к. уважаемый FORDIAGNOSTIC_1 пока не дописал инструкцию, выложу, с Вашего позволения, свою.
на авторство не претендую, т.к. все там - выжимка инфы с первопроходцев плюс мои наработки.
может кому-нибудь она поможет.
1.2. Убираем сопротивления 340 Ом и 210 Ом, и ставим вместо 210 Ом – 300 Ом
1.2 Перерезаем дорожку в месте 1, делаем перемычки 2 и 3
что бы получилось вот так
2. Левый блок кнопок
2.1. Убираем сопротивления, указанные стрелками и паяем сопротивления на 120, 510 Ом и 1кОм. Ставим перемычку (делаем общую массу) под цифрой 4. и перемычку под цифрой 5 .
2.2. Ставим перемычку 1. Разрез дорожки 2. И выводим провод 3, который идет на правый блок кнопок на крайний правый контакт.
должно получиться вот так
2. Переделка кнопок джойстика управления музыкой.
(если кнопка VOICE не нужна, то надо сделать только перемычки масс, остальное не делать)
2.1. Удалить замыкающее сопротивление в 4 кОм.
2.2. Разрезать дорожку (что бы освободить минус кнопок) 1, поставить перемычку (делаем общую массу) 2, сделать перемычку на освободившуюся вторую ногу через сопротивление в 1 кОм 3
2.3. На правом блоке делаем перемычку масс 1, ставим замыкающее сопротивление на 3 кОм - 2
3. Собираем колодку в руле
Контакты при виде от себя, слева на право
+ Подсветки + Музыка + Круиза + Гудок Минус
4. Переделываем колодку под рулем.
Интересующая нас колодка на фото справа
Первые два контакта не трогаем (это подушка). К третьему контакту цепляем +12 с блока света.
Берем вот отсюда
(это разъем переключателя света)
Коричневый провод отрезаем примерно в 5 см от колодки. Конец идущий в косу изолируем, а к концу который идет в колодку припаиваем (прикручиваем) бело-черный провод с разъема джойстика управления музыкой. Место стыка изолируем. Оставшийся разъем управления музыкой тоже изолируем и приматываем к косе проводов.
В итоге должно получиться вот так
Подушка Подушка + Подсветки + Музыка + Круиза + Гудок Минус Пусто Пусто
Здесь инструкция одним файлом в Word`е
Собираюсь поменять руль на своем комфорте дорестайл (2007 год) на руль с подушкой от тренда. Технологию усвоил, благодаря данному топику.
Но остается вопрос - "поймет" ли комп новую подушку, как проверить, что все ок?
Дилер на вопрос о перестановке руля озвучил цену примерно 3000 рублей. Мол, надо прошивать новую подушку в комп, и заодно ее проверить диагностическим оборудованием.
Что-то не смог найти кода ошибки по подушкам в тестовом режиме бортового компьютера, они вообще там проверяются?
Alfa_Romeo
Прошивать нужно. но вроде прошивка заключаеться в установке галочки в соответствующем пункте мол "ДА есть подушка на руле"
Alfa_Romeo
Ничего прошивать не надо. Подушка она и в Африке подушка и ей по-барабану сколько спиц у руля.
Hooliganchik
А зачем прошивать-то.
есть у кого нибудь фотки разъемов, которые на руле от Мондео ?
а то все таки хочется попробовать установить его
уж больно он симпатичен, и кожа на нем мне больше понравилась, чем на фокусе.
Вчера менял комфортовский руль на тренд. Время замены 2 часа: 1 час на работу по делу, еще 1 час на ошибочные действия. Может кому пригодятся советы для первой самостоятельной замены.
Как бы делал сегодня:
1. Все необходимое из инструментов вынул из багажника и отключил "-" клемму АКБ.
2. Выкрутил два самореза из нижней половины кожуха рулевой колонки (ближняя к водителю на головку Т20, дальняя Т25).
3. Снял верхнюю половину кожуха рулевой колонки (чуть-чуть поддеть ее отверткой в районе руля и легко выходит), нижнюю половину можно не снимать. Место сянтого кожуха закрыл тряпкой- и ничего не упадет в нижнюю часть и зекальце не скользит. За это время как раз прошло 15 минут для разряда конденсатора (на всякий случай).
4. Руль из прямолинейного положения повернуть влево на 90 град. Отверткой с длиной рабоч.части 38мм отщелкнул первую защелку. Затем еще влево-вторую, еще- третью (третья самая тугая).
5. Аккуратно вынуть подушку, отвести от руля, снять три эл.разъема.
5. Болт на 24 откручивается легко, но к головке надо иметь удлинитель минимум 115мм- без него рукять упирается в корпус руля. Болт был посажен на фиксатор резьбы.
Ставить в обратной последовательности.
В принципе, пишу для того, чтобы не повторили моих ошибок, из-за которых потерял еще час:
1. Стр. 264 изд. Третий Рим предлагает для снятия ПБ вынуть предохранитель из салонного блока предохранителей (без снятия "-" с АКБ). Затея оказалась глупейшая, выигрыш по времени "0", зато при двух снятых защелках ПБ на постоянку включился звуковой сигнал, пришлось их опять назад защелкивать, и обесточивать АКБ.
2. За пол часа так и не смог отщелкнуть без снятия верхнего кожуха рулевой колонки ни одну защелку : боишься его повредить, места мало, усилие к отвертке не приложить, в зеркальце видно плохо и оно постонно скользит и падает и т.п. А может и руки такие.
3. При установке новой ПБ от радости забыл подсоединить разъем массы, хорошо что сразу вспомнил, но все-равно новую подушку пришлось по той же схеме снимать (кстати, действительно за пару минут получилось). БУДЬТЕ ВНИМАТЕЛЬНЫ!
Всем УДАЧИ! Дорестайленговый комфортовский руль наконец-то перестал мне портить радость от общения с Федей.
Я этим вопросом интересовался вплотную. Сравнивал оба руля вместе. По диаметру они абсолютно идентичны, но руль от мондео заметно толще. Кожа одинаковая, вроде, оба руля были новые так что не понятно. От установки пришлосьотказаться из за того что в часовой пружине вокуса мало дорожек, чтобы реализовать все функции руля мондео. Часовой пружины от мондео у меня нету, но я не уверен что она встанет на фокус. Вот количество проводов которое нужно для реализации функций мондеовского руля:
Клаксон
1 провод +
2 провод земля
Круиз
1 провод к гем
2 провод к гем
Подушка
1 провод к блоку ars
2 провод к блоку ars
3 провод земля
Джойстик
+ - на разъем магнитолы
- - на разъем магнитолы
switch1 - на приборку
switch2 - на приборку
set/reset -на приборку
Запчасти и тюнинг Ford запись закреплена
Замена руля Форд Фокус 3 рестайлинг.
Для замены руля необходимо снять верхнюю накладку кожуха рулевой колонки и подушку безопасности.
Так же был активирован круиз-контроль и скрытые функции:
1. Автозапирание дверей;
2. Давление в шинах;
3. Динамический руль;
4. На мультиэкран вынесена цифровая скорость.
