Снятие АКПП SUBARU Legacy 3.0 2001год.
Ну, здесь понятно о чем разговор.
Снятие АКПП SUBARU Legacy 3.0 2001год.
Ваще бублик откручивается сверху через отверстие закрытое резиновой пробкой ! А если неохота - заплати деньги - люди открутят !
Кто сейчас на конференции
- Список форумов
- Часовой пояс: UTC+03:00
Сеть техцентров по ремонту АКПП
Компания "АГРЕГАТКА" — это Федеральная сеть технических центров, основной специализацией которых является ремонт и обслуживание автоматических трансмиссий всех типов, включая роботизированные трансмиссии с двойным сцеплением, вариаторные трансмиссии и классические гидромеханические автоматические коробки передач
О нас
- О компании
- Наша команда
- Связь с руководством
- Дипломы и сертификаты
- Сеть филиалов и партнеров
- Отзывы наших клиентов
Наши услуги
- Диагностика АКПП
- Замена масла в АКПП
- Ремонт АКПП
- Ремонт вариаторов
- Ремонт коробок-роботов
- Ремонт ГДТ
- Ремонт блоков управления
- Ремонт мостов и редукторов
- Ремонт раздаток
Как нас найти
Сеть техцентров по ремонту АКПП
Компания "АГРЕГАТКА" — это Федеральная сеть технических центров, основной специализацией которых является ремонт и обслуживание автоматических трансмиссий всех типов, включая роботизированные трансмиссии с двойным сцеплением, вариаторные трансмиссии и классические гидромеханические автоматические коробки передач
Снятие и установка трансмиссионной сборки
Снятие и установка трансмиссионной сборки Subaru Legacy Outback
Снятие и установка трансмиссионной сборки
А - Разъем датчика-выключателя нейтрального положения трансмиссии (Коричневый)
В - Разъем датчика-выключателя огней заднего хода (Серый)
С - Разъем датчика-выключателя переключения режимов «Hi/Lo» (Черный), - модели с дополнительным 2-ступенчатым редуктором
1. Поддомкратьте автомобиль и установите его на подпорки. Снимите защиту картера, Выверните сливную пробку и слейте трансмиссионное масло, затем заверните пробку с требуемым усилием, - не забудьте установить уплотнительную шайбу.
2. Полностью откройте капот и подоприте его стойкой.
3. Отсоедините отрицательный провод от батареи.
4. Установите рычаг переключения передач в положение «N» и отпустите стояночный тормоз.
5. Отсоедините рукав воздухозаборника и снимите воздухоочиститель (см. Главу Системы питания и выпуска).
6. Снимите опорный кронштейн воздухоочистителя (см. Главу Системы питания и выпуска).
7. Отсоедините от картера трансмиссии шину заземления, также отсоедините электропроводку от датчиков-выключателей нейтрального положения трансмиссии, огней заднего хода и режимов «Hi/Lo» (модели с дополнительным 2-ступенчатым редуктором), рассоедините контактный разъем датчика скорости движения автомобиля (VSS).
8. На моделях с 2-ступенчатым редуктором расшплинтуйте и извлеките штифт крепления приводного троса выбора режимов, снимите трос.
A - Шплинт
B - Штифт
C - Приводной трос выбора передачи
9. Снимите стартер (см. Главу Электрооборудование двигателя).
10. Снимите с трансмиссии исполнительный цилиндр сцепления.
A - Шланг тракта гидропривода сцепления
B - Исполнительный цилиндр
11. Снимите ограничитель раскачивания силового агрегата.
Усилия затягивания резьбовых соединений, Нм
Т1: 50
Т2: 58
12. При помощи специального приспособления ST 41099AA010/41099АА020 зафиксируйте двигатель.
13. Выверните верхние болты крепления трансмиссии к двигателю.
14. Снимите защиту картера.
15. Снимите приемную и центральную секции системы выпуска отработавших газов (см. Главу Системы питания и выпуска).
16. Снимите заднюю секцию системы выпуска отработавших газов с глушителем (см. Главу Системы питания и выпуска).
17. Снимите крышку термозащитного экрана.
18. Снимите опорный кронштейн подвеса с правой стороны картера трансмиссии.
19. Снимите карданный вал (см. Главу Сцепление).
20. Снимите с трансмиссии стойку и шток переключения передач.
А - Стойка
В - Шток
21. Отсоедините от поперечного рычага стойку стабилизатора поперечной устойчивости.
22. Выверните болт крепления шаровой опоры поперечного рычага к ступичной сборке.
23. Снимите подпружиненные штифты и высвободите из трансмиссии передние приводные валы.
Штифты подлежит замене в обязательном порядке.
24. Отдайте нижние гайки крепления трансмиссии к двигателю.
25. Подоприте коробку передач специальным трансмиссионным домкратом.
26. Снимите заднюю поперечную балку трансмиссии.
Усилия затягивания резьбовых соединений, Нм
Т1: 70
Т2: 140
27. Двигая домкрат назад, аккуратно высвободите первичный/входной вал РКПП из корзины сцепления.
28. Окончательно отделите коробку передач от двигателя и снимите резиновую подушку задней опоры подвески силового агрегата.
29. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием (см. Спецификации и сопроводительные иллюстрации к настоящему Разделу).
Видео про "Снятие и установка трансмиссионной сборки" для Subaru Legacy Outback
Завершение сборки Субару после замены помпы. Воскрешаем Вискомуфту Subaru Трансмиссия Subaru - Обзор, сравнение 5-ти и 6-ти ступаУстановка акпп на субару легаси
Установка маслокуллера АКПП на Subaru Legacy BM — работает!
Одним из первых пунктов в списке улучшений – установка дополнительного куллера на АКПП для Legacy BM. Если на зимнем ралли, да и зимой вообще нужды в этом не было, то весной после нескольких тренировок на Змеинке стало ясно, что без куллера просто сократишь жизнь автомату. Не шуточки.
В интернете много вариантов, уже проделанных по этому поводу. И самым разумным казался вариант с установку куллера от Subaru Tribeca. Вот только нет на Дальнем Востоке Трибек и повсеместно деталей к ним, а ждать долго нет времени.
Задумка была такая: куллер узкий, шириной с радиатор, чтобы крепить его к раме радиатора в нижней части, где хороший обдув. В то же время не перекрывать основной радиатор большим квадратным радиатором. Этим запросам идеально отвечал куллер с Mazda CX-7 (картинка ниже). Почти копия куллера от Трибеки, по гораздо меньшей цене.
Из теплообменника из “выхода” идёт масло-топливный шланг в установленный куллер, а из него он выходит уже в трубку, которая идёт в автомат.

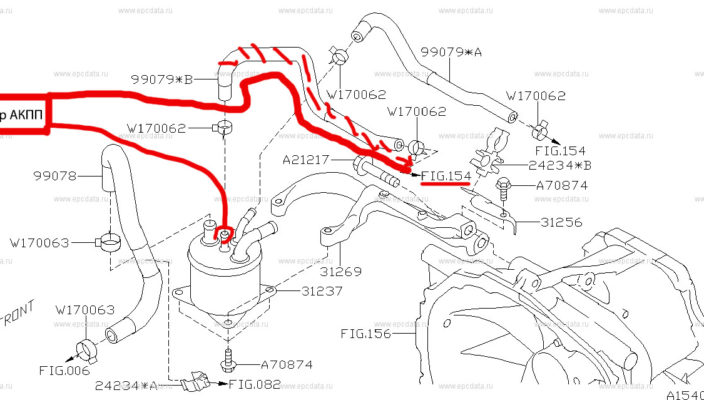

чертежи тут subaru.epcdata.ru/legacy/bm9/1041-255/trans/154/31392/
Т.к. длина пути увеличилась надо было подлить немного масла. Купил 1л Idemitsu ATF Type HP. Где-то 350 мл потребовалось чтобы восстановить уровень.
Работу по установке провел мастер на все руки Shuum , за что большая благодарность! Установка прошла успешно, даже не заметно что под капотом что-либо изменилось. Оставалось лишь провести тесты.
шланг идет из термостата в куллер АКПП и далее в автомат
К сожалению фото с установленным куллером нет, забыли, а бампер поставлен )
Как изменилась температура масла:
Город (пробка-жара): до – 89-95 C | после – 82-85 C
Город (дождь, прохлада, супер эконом режим): сейчас — 72 C
🏁Змеинка (тайм-атак): до – 105-110 C | после – 93-96 C
Собственно, на Змеинку то и была рассчитана эта доработка, и оправдала себя сполна!
Так что, коллеги на Легаси, это отличный вариант охладись ваше масло в АКПП.
PS: замеры температур производим через OBD адаптер — телефон
Расходы:
куллер акпп – 2,500 р
Маслотопливный шланги 3 метра – 1,500 р
Масло 1л – 700 р
Хомуты и ёлочки (не понадобились) – 190 р
SUBARU LEGACY. АКПП
GEARMATIC — частичный и капитальный ремонт акпп Субару Легаси в Москве с гарантией.
Если вы почувствовали, что коробка ведёт себя не так как обычно, то следует провести диагностику акпп Легаси, перечислим типичные симптомы неисправности сигнализирующие о возможной скорой поломки:
Также не забывайте вовремя делать проводить обслуживание акпп Legacy BE BH Lancaster BD BG (по крайней мере замена масла (ATF) и фильтра, в запущенных случаях – промывка гидроблока), всё же заезжать на переборку более дорогостоящая затея. Периодически сами проверяйте уровень масла в вашей коробке передач (если есть щуп). Прогревайте коробку зимой обязательно, хотя бы в движении на малом газу (если спешите).
GEARMATIC — недорогой ремонт коробки автомат Субару Легаси по приемлимой цене.
Если вы у вас случилась неполадка в работе или поломка коробки автомат Субару Легаси и вы хотите задать вопрос (по обслуживанию, диагностике, решению проблемы), хотите оставить отзыв о трансмиссии на данном автомобиле (поделиться с другими), оставить отзыв о нашей работе – всё это вы можете сделать с помощью формы комментариев расположенной ниже.
181 Comments
Здравствуйте! Такая проблема, коробка встала в аварийный режим, подскажите как устранить это?
Какие ошибки по электронной диагностике?
Здравствуйте,скажите авто легаси BH-5.Может ли показывать chek периодически, из-за неисправности коробки.
Спасибо! Приблизительно насколько это сложно и затратно?
Здравствуйте, субару легаси 2 литра турбо, 2003год, 5уступка АКПП, при развороте, подкусывает задние колёса, началось после того как в грязи колёса вывешал, и побуксовал.
Здраствуйте, у меня legacy 2.0 2007 акпп
При езде на 4 слышен гул, как будто работает фен для волос :). Звук слышен только при нажатии или удерживании педали газа. На других передачах не слышно ничего лишнего, масло менял, не помогло. Ошыбок нет.
По шумам удаленно трудно сказать в чем дело.
Здравствуйте.подскажите пожалуйста может у кого была такая проблема!легасси оутбек левый руль 2,5 мотор!тупит жестко коробка иногда рывки,пенки,когда на скорости идешь газу даешь она переключается на понижиную скорость оборотов много а толку нет?
Спасибо за совет
сделаю диагностику
А возможно что коробка долевое время была без действий потому что пока была в Японии и ей надо поработать этакое время
И то что заменить фильтр
Фильтр желательно было заменить в самом начале.
Здравствуйте!
Вот такая проблемка на Subaru Legacy B4 TwinTurbo Двига EJ206
Коробка автомат
Поставил контрактную с Японии
Масло залил Subaru 5ATF
Фильтр не менял
При переключении с 2 на 3 пинается нормально так
В остальном вроде норм
Ошибок диагностика не показывает
В чем проблема подскажите пожалуйста
Удаленно трудно точно сказать в чем дело, нужна диагностика по месту. Возможно проблема в гидроблоке, но не факт.
Здравствуйте, подскажите пожалуйста где можно заказать саленоиды на TZ1A2ZAEAA-WX, если у вас есть они, либо плита целиком, напишите пожалуйста сколько стоит. Заранее спасибо
Доброго времени суток! Подскажите пожалуйста, субару легаси 1997г.в., BD9. Проблема такая, с места машина разгоняется до 60, после чего происходит переключение передачи, дальше начинаешь давить на гашетку, обороты вырастают до 3500-4500, тяга пропадает и я бы даже сказал скорость падает. сегодня даже в маленькую горку из за этого не смог подняться. Сейчас нахожусь в 220 км от города, где можно сделать диагностику компом. может помочь замена малса в АКПП. помоги срочно советом, а то с деревни в город не могу вернуться(((( а там работа, жена и доченька(((( .
Уровень масла в норме? Состояние масла какое?
Редуктор задний меняй. По видемому он у тебя без масла был. Сейчас уже только замена.
Здравствуйте, имею субару легаси вагон 2003г.в. правый руль, проблема такая при переключении передач имеются толчки , менял масло в акпп 3-и раза , масло идемицу атф, проблема осталась, подскажите пожалуйста что можно сделать для устранения этой проблемы?
На всех переключениях толкается?
Здравствуйте, Субару легаси bg5 1996 год, такое ощущение как будто коробка стартует с 3 передачи и больше ни на какую передачу не переключается, пробовал включать 3,2,1 не помогает, при диагностике коробки показывает 12,13,14,15 ошибки , и не работает задний привод, подскажите пожалуйста что делать, заранее спасибо)
Какие расшифровки этих ошибок?
Здравствуйте! Субару легаси ланкастер 2001г при пробуксовке передних колёс задний привод не включается, при включенной задней скорости слегка прокручиваютя задние колёса но не гребут! В чём может быть причина?
Здравствуйте. После замены АКПП на контрактную полный привод работает только при вставленном предохранителе FWD. Без него зад не работает. Аутбек 2003 г. американец, 3 литра, АКПП TZ.
Нет, не норма. Удаленно трудно точно сказать в чем дело в вашем случае.
1992 года зубила механика пропала 3 и 4 скорость. Есть какие нибудь советы?
Нет, мы не занимаемся механикой.
Здравствуйте!
Субару легаси 1995 года. Буксует коробка. По началу переключалось с трудом. Теперь после 2-ой вообще не скочет дальше. Масло меняли. Толку нет. Подскажите в чем может быть проблема?
Добрый день. Проблема следующая. После замены воздушного фильтра коробка начала пинаться при любых переключениях. Время от времени начинает мигать лампочка power. После того как подергаешь провода power гаснет. В чем может быть проблема? Заранее благодарен. Subaru legasy b4 1999 год
Где-то в электрике (не наш профиль).
здравствуйте,проблема такая -после замены двигателя акп выдаёт ошибку 71,до этого было всё нормально почему?
Расшифровка этой ошибки какая?
Здравствуйте Субару легаси турбо 92 год bf5 .машина едет только на первой скорости,горит чек енжит то наоборот без первой что может быть?
И есть ли акпп у вас на эту машину
Нужно считать ошибки для начала. У нас нет, попробуйте узнать тут http://www.akpp-bu.ru
Ремонт АКПП Subaru Legacy
Ремонт АКПП Subaru Legacy довольно распространенный случай в нашем автосервисе. Специалисты компании ТОП АКПП проведут полное устранение неисправности любого уровня сложности и предоставят официальную гарантию на ремонт коробки-автомат до 60 000 км пробега.
Признаки неисправности: когда нужен ремонт АКПП Subaru Legacy?
В зависимости от года выпуска и комплектации, на автомобиль устанавливались следующие вариации АКПП: EC8 (4EAT), 5EAT, R4AX-EL, TR58 или TR690. На практике ресурс эксплуатации АКПП напрямую зависит от стиля вождения владельца автомобиля и качества обслуживания – в большинстве случаев преждевременный износ коробки-автомат происходит из-за несвоевременной замены ATF-масла или при попытках чип-тюнинга.
Записаться на диагностику АКПП Subaru Legacy рекомендуется сразу после появления первых признаков неисправности:
Коробка-автомат переключает передачи с рывками или ударами, в момент переключения подскакивают обороты двигателя.
На корпусе АКПП присутствуют подтеки трансмиссионной жидкости, на приборной панели загорается контрольный чек и ошибка «Низкое давление масла в АКПП».
При работе в коробке наблюдаются посторонние звуки или вибрации.
Коробка-автомат уходит в аварийный режим, отключается режим типтроник, пропадают передачи: чаще всего задний ход или 3 и выше.
Автомобиль значительно теряет в динамике, при этом увеличивается среднестатистический расход топлива.
Важно помнить! При появлении любых признаков неисправности рекомендуется сразу обратиться в сервисный центр для проведения диагностики. Оперативное выявление неисправности позволяет решить проблему на локальном уровне, что снижает стоимость ремонта. При игнорировании признаков неисправности существенно сокращается запас прочности всех элементов АКПП и силового оборудования, и существует риск довести трансмиссию до состояния полной неремпригодности.
Ремонт АКПП Subaru Legacy с гарантией качества
ТОП АКПП – крупная сеть профильных автосервисов, специализирующаяся на ремонте гидромеханических, вариаторных и роботизированных трансмиссий. Каждый сервисный центр компании полностью оборудован профессиональным инструментов и диагностическим оборудованием для ремонта АКПП, а также имеет выход на поставщиков сертифицированных комплектующих и расходников.
Перед началом ремонта каждая коробка проходит полноценную дефектовку, что позволяет определить причину и последствия неисправности, оценить общий износ деталей трансмиссии и обнаружить скрытые дефекты. Благодаря этому мы фиксируем стоимость ремонта в смете еще до начала ремонта, а также можем полностью устранить любую неисправность и предупредить появление других проблем с АКПП в ближайшем будущем. В подтверждение этому на все ремонтные коробки передач предоставляем официальную гарантию до 60 000 км пробега или в течение 1 года эксплуатации.
Как записаться на ремонт АКПП Subaru Legacy?
Подать заявку на вызов эвакуатора, забронировать место в сервисе или получить бесплатную консультацию можно по номеру горячей линии или через форму связи на сайте. Отдел колл-центра ТОП АКПП оперативно ответит на все вопросы и поможет в решение вашей проблемы.
Снятие и установка трансмиссионной сборки
Ручная коробка и дифференциал Subaru Legacy Outback
8.4 Снятие и установка трансмиссионной сборки / Subaru Legacy Outback
Снятие и установка трансмиссионной сборки
А — Разъем датчика-выключателя нейтрального положения трансмиссии (Коричневый)
В — Разъем датчика-выключателя огней заднего хода (Серый)
С — Разъем датчика-выключателя переключения режимов «Hi/Lo» (Черный), - модели с дополнительным 2-ступенчатым редуктором
Порядок выполнения
1. Поддомкратьте автомобиль и установите его на подпорки. Снимите защиту картера, Выверните сливную пробку и слейте трансмиссионное масло, затем заверните пробку с требуемым усилием, - не забудьте установить уплотнительную шайбу.
2. Полностью откройте капот и подоприте его стойкой.
3. Отсоедините отрицательный провод от батареи.
4. Установите рычаг переключения передач в положение «N» и отпустите стояночный тормоз.
5. Отсоедините рукав воздухозаборника и снимите воздухоочиститель (см. Главу Системы питания и выпуска).
6. Снимите опорный кронштейн воздухоочистителя (см. Главу Системы питания и выпуска).
 7. Отсоедините от картера трансмиссии шину заземления, также отсоедините электропроводку от датчиков-выключателей нейтрального положения трансмиссии, огней заднего хода и режимов «Hi/Lo» (модели с дополнительным 2-ступенчатым редуктором), рассоедините контактный разъем датчика скорости движения автомобиля (VSS). 8. На моделях с 2-ступенчатым редуктором расшплинтуйте и извлеките штифт крепления приводного троса выбора режимов, снимите трос. 9. Снимите стартер (см. Главу Электрооборудование двигателя).
|
