Система питания
Элементы системы питания двигателя: 1 — воздушный фильтр; 2 — гофрированный шланг подвода воздуха к дроссельному узлу; 3 — топливный бак; 4 — адсорбер; 5 — наливная труба; 6 — вентиляционная трубка; 7 — топливный модуль; 8 — регулятор холостого хода; 9 — топливный фильтр; 10 — впускной коллектор; 11 — регулятор давления топлива; 12 — топливная рампа; 13 — форсунки; 14 — клапан рециркуляции; 15 — дроссельный узел; 16 — клапан продувки адсорбера
Топливо подается из бака, установленного под днищем в районе заднего сиденья.
Топливный бак состоит из двух сваренных между собой стальных штампованных частей.
Заливная горловина соединена с баком пластмассовой бензостойкой наливной трубой, закрепленной на патрубке бака хомутом.
В пробке заливной горловины установлены клапаны, предотвращающие деформацию бака при изменении давления внутри него.
Верхние части наливной трубы и топливного бака соединяет пластмассовая вентиляционная трубка, служащая для отвода воздуха, вытесняемого из бака при заправке топливом.
В баке установлен топливный модуль, в состав которого входят топливный насос и датчик указателя уровня топлива с резистором контрольной лампы резерва топлива.
Топливный модуль: 1 — корпус модуля; 2 — крышка модуля; 3 — разъем жгута проводов системы управления двигателем; 4 — штуцер сливной магистрали; 5 — штуцер нагнетательной магистрали; 6 — датчик указателя уровня топлива; 7 — поплавок датчика указателя уровня топлива; 8 — резистор контрольной лампы резерва топлива
Для доступа к топливному модулю под подушкой заднего сиденья в днище автомобиля выполнен лючок, закрытый крышкой.
Датчик указателя уровня топлива выдает сигналы на указатель, расположенный в комбинации приборов.
Топливный насос расположен внутри корпуса топливного модуля.
Отдельно заменить насос очень сложно, поэтому при выходе его из строя замену насоса целесообразно выполнить в авторизованном сервисе или необходимо заменить топливный модуль в сборе.
От насоса топливо под давлением подается к топливному фильтру.
Топливный фильтр тонкой очистки — неразборный, в металлическом корпусе, с бумажным фильтрующим элементом.
Фильтр закреплен в моторном отсеке на щитке передка.
На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.
После фильтра топливо поступает в топливную рампу.
Топливная рампа в сборе с форсунками и регулятором давления топлива
Топливная рампа представляет собой металлическую трубку с установленными на ней форсунками.
Рампа прикреплена к впускному коллектору двумя болтами.
На левом торце рампы расположен регулятор давления топлива.
Регулятор давления топлива
Топливный насос создает в системе избыточное давление, превышающее рабочее давление топливных форсунок.
Регулятор давления обеспечивает сброс излишков топлива по сливной магистрали в топливный бак.
Регулятор давления представляет собой топливный клапан, соединенный с подпружиненной диафрагмой.
Под действием пружины клапан закрыт.
Диафрагма делит полость регулятора на две изолированные камеры – «топливную» и «воздушную».
«Воздушная» соединена вакуумным шлангом с впускным коллектором, а «топливная» – непосредственно с полостью рампы.
При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан.
С другой стороны на диафрагму оказывает давление топливо, также сжимая пружину.
В результате клапан открывается, и часть топлива стравливается через сливную магистраль обратно в бак.
При нажатии педали «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан — давление топлива возрастает.
Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан — давление топлива снижается.
Регулятор давления неразборный и при выходе из строя подлежит замене.
Форсунка фиксируется на рампе металлической запорной скобой и уплотняется в рампе и впускном коллекторе резиновыми кольцами.
Форсунка с уплотнительными кольцами
На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускной канал коллектора.
Управляет форсунками электронный блок управления.
При обрыве или замыкании в обмотке форсунки последнюю следует заменить.
При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.
Воздух поступает в двигатель через воздухозаборник, резонатор, воздушный фильтр, гофрированный резиновый шланг, дроссельный узел и впускной коллектор.
Элементы подвода воздуха к дроссельному узлу: 1 — резонатор; 2 — воздухозаборник; 3 — воздушный фильтр; 4 — тройник резонатора
Воздушный фильтр со сменным бумажным элементом обеспечивает очистку всасываемого воздуха, а резонатор — глушение шума воздуха на впуске.
Воздухозаборник и резонатор расположены под правым передним крылом, а воздушный фильтр расположен в передней части моторного отсека справа.
Дроссельный узел крепится к впускному коллектору и представляет собой корпус дроссельной заслонки (с выполненными в нем каналами), на котором установлены регулятор холостого хода и датчик положения дроссельной заслонки.
Дроссельный узел в сборе: 1 — датчик положения дроссельной заслонки; 2 — регулятор холостого хода; 3 — корпус; 4 — сектор привода заслонки; 5 — блок подогрева
Во избежание обмерзания дроссельного узла при низкой температуре и высокой влажности окружающего воздуха в узел встроен блок подогрева, через который циркулирует жидкость системы охлаждения.
При нажатии педали «газа» дроссельная заслонка открывается, изменяя количество поступающего в двигатель воздуха (подача топлива рассчитывается блоком управления в зависимости от расхода воздуха).
При работе двигателя на холостом ходу (дроссельная заслонка закрыта) ЭБУ управляет подачей воздуха с помощью регулятора холостого хода.
Регулятор холостого хода
Регулятор холостого хода представляет собой шаговый электродвигатель, который перемещает клапан.
Запорный элемент клапана (игла) изменяет проходное сечение канала и обеспечивает регулирование расхода воздуха, идущего в обход дроссельной заслонки.
Для увеличения частоты вращения коленчатого вала на холостом ходу электронный блок подает управляющий сигнал на открывание клапана, увеличивая подачу воздуха в обход дроссельной заслонки, и, наоборот, для уменьшения частоты вращения подается команда на закрывание клапана.
Кроме управления частотой вращения коленчатого вала на холостом ходу, блок управления с помощью регулятора снижает токсичность отработавших газов — при торможении двигателем происходит резкое закрывание дроссельной заслонки, в этом случае регулятор увеличивает подачу воздуха в обход дроссельной заслонки, в результате чего происходит обеднение топливной смеси.
Это способствует снижению выбросов углеводородов и окиси углерода.
Регулятор холостого хода неразборный и при выходе из строя подлежит замене.
Пройдя дроссельный узел, воздух поступает во впускной коллектор.
Впускной коллектор в сборе: 1 — каналы подвода воздуха к головке блока цилиндров; 2 — канал подвода отработавших газов из головки блока цилиндров к клапану рециркуляции; 3 — канал охлаждающей жидкости; 4 — топливная рампа с форсунками; 5 — дроссельный узел; 6 — клапан рециркуляции; 7 — ресивер
Канал отбора отработавших газов из головки блока цилиндров (впускной коллектор снят)
Из общей полости впускного коллектора — ресивера воздух по четырем отдельным каналам подводится к впускным каналам головки блока цилиндров.
Для того, чтобы наполнение цилиндров двигателя воздухом было одинаковым, каналы, подводящие воздух, выполнены приблизительно одинаковой длины.
Для снижения токсичности выхлопа (за счет уменьшения образования окислов азота) предусмотрена система рециркуляции отработавших газов.
Принцип ее работы заключается в снижении температуры сгорания свежей топливовоздушной смеси в цилиндрах двигателя за счет разбавления ее отработавшими газами, отбираемыми из выпускного канала головки блока цилиндров.
Система состоит из клапана рециркуляции, закрепленного на впускном коллекторе, и каналов во впускном коллекторе и головке блока цилиндров.
В зависимости от режима работы двигателя по сигналам электронного блока управления клапан регулирует количество отработавших газов, поступающих на догорание во впускной коллектор.
В состав системы питания входит система улавливания паров топлива, включающая адсорбер, установленный под днищем автомобиля рядом с задним правым колесом, и электромагнитный клапан продувки адсорбера, прикрепленный к нижнему кронштейну генератора.
Адсорбер: 1 — штуцер трубки отвода паров топлива из адсорбера к электромагнитному клапану; 2 — штуцер трубки подвода паров топлива из бака к адсорберу; 3 — штуцер подвода воздуха
Пары топлива из бака попадают в адсорбер (емкость с активированным углем) через штуцер с надписью «TANK», где накапливаются, пока двигатель не работает.
Второй штуцер адсорбера с надписью «PURGE» соединен трубкой с электромагнитным клапаном продувки адсорбера, а третий с надписью «AIR» — с атмосферой.
При остановленном двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается с впускным коллектором.
При работе двигателя электронный блок, управляя электромагнитным клапаном, осуществляет продувку адсорбера свежим воздухом за счет разрежения во впускном коллекторе.
Пары бензина смешиваются с воздухом и отводятся во впускной коллектор и далее — в цилиндры двигателя.
Электромагнитный клапан продувки адсорбера: 1 — штуцер трубки, соединяющей клапан с адсорбером; 2 — штуцер трубки, соединяющей клапан с впускным коллектором; 3 — электрический разъем
Схема шевроле ланос не может быть вся на одном чертеже. Все подсистемы автомобиля (проводка, двигатель, подвеска и прочее) располагаются на разных схемах. В этой статье мы попытаемся собрать как можно больше всевозможных схем, касающихся автомобиля Шевроле Ланос.
Электрическая схема шевроле ланос
Электрическая схема шевроле ланос
В автомобиле шевроле ланос схема электрооборудования может показаться сложной, но только для новичка. Для человека, понимающего в электронике, ничего сложного здесь не будет. Cхема проводки шевроле ланос поможет разобраться что перестало работать и почему.
Схема охлаждения шевроле ланос
Охлаждение в автомобиле крайне необходимо. Без него вы не проедите больше пары километров, так как двигатель перегреется и выйдет из строя. Если заметили, что перегревы начались регулярно, рекомендуем проверить работоспособность системы охлаждения ориентируясь на нашу схему.
Схема охлаждения шевроле ланос
Схема зажигания шевроле ланос
Если автомобиль не заводиться, зачастую проблема кроется именно в системе зажигания. Чтобы определить поломку и оперативно ее устранить, вы должны понимать как устроена система зажигания в шевроле ланос.
Схема зажигания шевроле ланос
Схема реле шевроле ланос
Реле нужны для того, чтобы в случае перепадов напряжения из строя выходило не дорогостоящее электрическое оборудование, а дешевые релюшки, на замену которых уходит 2 минуты и сотня-другая рублей. Вот вам схема, на которой обозначено где какие реле находятся:
Схема реле шевроле ланос
Схема тормозной системы шевроле ланос
Тормозная система в автомобиле всегда должна быть в идеальном состоянии, хорошо работать. Плохие тормоза могут стать причиной летального исхода. Так что следите за ними, вовремя меняйте колодки, диски, барабаны и тормозные жидкости. Вот схема тормозной системы, дабы вы понимали что и где находится.
Схема тормозной системы шевроле ланос
Замена датчика уровня топлива Chevrolet Lanos 2005 - 2009
1. Установите автомобиль на ровную горизонтальную площадку, откройте капот и снимите клемму провода «-» аккумуляторной батареи.
Клемма провода «-» аккумуляторной батареи.

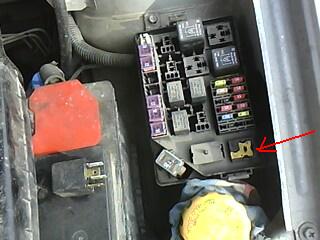

2. Вытащите предохранитель бензонасоса Шевроле Ланос (30-е реле), затем подключите провод клеммы «-» к выводу аккумуляторной батареи. Заведите двигатель и дайте ему поработать на холостом ходе до остановки. Включите стартер на 2–3 с. В результате давление в топливной системе будет сброшено. Отключите клемму провода «-» аккумулятора.
Предохранитель бензонасоса (30-е реле).
3. В салоне автомобиля поднимите подушку заднего сиденья.
Крышка лючка топливного модуля.
4. Поддев плоской отверткой, крышку лючка топливного модуля, снимите крышку.

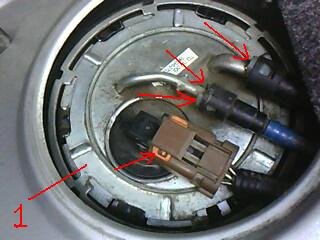

5. Сдвиньте блокировку колодки жгута, проводов системы управления двигателем.
Блокировка колодки жгута проводов, системы управления двигателем.
6. Надавите на фиксатор в задней части колодки жгута проводов и снимите колодку.
7. Сожмите фиксатор наконечника трубки сливной магистрали и снимите наконечник трубки со штуцера крышки топливного модуля. Аналогично с другого штуцера крышки модуля снимите наконечник трубки нагнетательной магистрали.
8. Плоской отверткой, проворачивайте стопорное кольцо крышки, топливного модуля против часовой стрелки, до совпадения пазов в кольце и выступов во фланце топливного бака, затем снимите кольцо.
Выступы во фланце топливного бака.

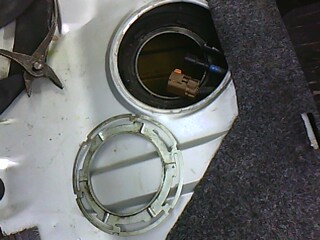

Стопорное кольцо крышки топливного модуля.

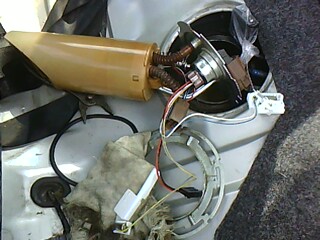

9. Извлеките топливный модуль из отверстия топливного бака.

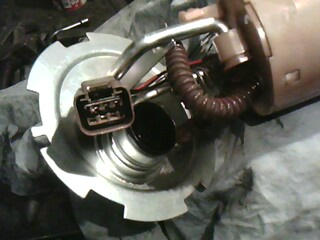

Топливный модуль Шевроле Ланос.
Примечание:
Соединение крышки топливного модуля с фланцем отверстия бака уплотняется резиновым кольцом. При выходе из строя уплотнительного кольца крышки модуля замените его новым.
Новое уплотнительное кольцо топливного насоса (GM 96183170).
Полезный совет:
После извлечения топливного модуля, прикройте отверстие в топливном баке, для того чтобы туда не попала грязь.

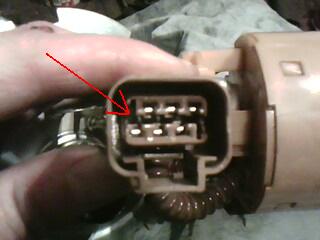

10. Для замены датчика указателя уровня топлива, нажмите на фиксатор колодки жгута проводов и отсоедините колодку от разъёма крышки топливного модуля.
11. Для снятия датчика необходимо извлечь наконечники его проводов из колодки жгута проводов. У топливного датчика, провода синего и белого цвета.

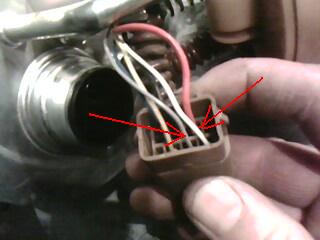

12. Через два отверстия колодки поочередно надавите шилом на выступы фиксатора, наконечников проводов и плоскогубцами извлеките из колодки, фиксатор наконечников проводов.
Выступы фиксатора, наконечников проводов
Фиксатор наконечников проводов
13. Шилом отожмите язычок колодки, который держит наконечник нужного провода, извлеките наконечник провода из колодки. Аналогично извлеките из колодки наконечник другого провода.
Полезный совет:
Перед извлечением проводов из колодки, пометьте их расположение.
14. Для того чтобы снять датчик уровня топлива Шевроле Ланос, подденьте плоской отверткой, фиксатор датчика.

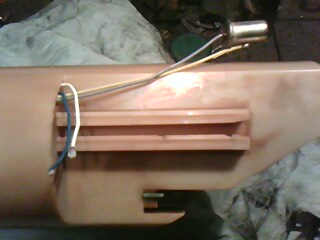

15. Поддев отверткой датчик, сдвиньте его по направляющим корпуса модуля и снимите датчик указателя уровня топлива, выводя его провода через отверстие в корпусе модуля.
16. Установите новый датчик топлива в обратной последовательности.

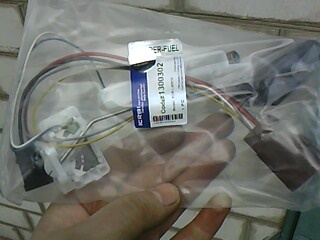

Новый датчик топлива Шевроле Ланос (GM 96388928).
Примечание:
Перед закрыванием крышки лючка в полу кузова под задним сиденьем, необходимо проверить герметичность соединений топливного модуля. Для этого подсоедините клемму провода к «минусовому» выводу аккумуляторной батареи и включите зажигание.
Не работает датчик топлива на Шевроле Ланос
Датчик топлива легкового автомобиля Шевроле Ланос обязан включить контрольную лампу резерва бензина, установленную в комбинации приборов, которая должна предупредить водителя о том, что ему необходимо срочно заехать на АЗС (автозаправочная станция) и долить топлива в бак. Если этого не сделать, то может выйти из строя электродвигатель бензонасоса, в следствии, его перегрева. Так как при низком уровне топлива, при разгоне автомобиля оно смещается в сторону задней стенки бензобака, что может привести к оголению топливо заборного фильтра бензонасоса и попаданию внутрь системы питания воздуха.
Но, к сожалению, на автомобилях Шевроле Ланос, датчик топлива, расположенный на корпусе бензонасоса, стоит всего в двух сантиметрах от дна бака и практически никогда не срабатывает, так водители заправляют автомобиль, ориентируясь не на него, а на указатель уровня топлива, не допуская опускания стрелки этого указателя в красную зону. Поэтому многие из водителей считают, что раз эта контрольная лампа резерва топлива никогда не срабатывает, значит, в её электрической цепи, есть неисправность.
Второй датчик топлива, работает в паре с прибором, называемым указателем уровня топлива. Он также установлен на корпусе бензонасоса. Принцип его работы подобен реостату, так как при помощи поплавка, по виткам его обмотки движется ползунок, изменяя сопротивление в электрической цепи, на что будет реагировать стрелка указателя уровня топлива.
Если оба датчика топлива не работают, тогда Вам придётся поднять подушку заднего сиденья, найти и открыть люк, закрывающий доступ к топливному насосу. Затем, отжав защёлку, рассоединить разъём колодки, подходящей к бензонасосу. В этой колодке Вы увидите шесть контактов, три из которых минусовые (к ним идут провода чёрного цвета), а остальные три, плюсовые (+ контрольной лампы резерва топлива, + указателя уровня топлива в баке, + электродвигателя бензонасоса).
Далее, включаете зажигание и при помощи контрольной лампы или тестера проверяете, есть ли напряжение на плюсовых проводах. Если электрические цепи до этого разъёма исправны, то на контактах, через которые подаётся питание к обоим датчикам напряжение +12 вольт должно быть, а на контакте бензонасоса оно появится только на 2-4 секунды после включения зажигания и затем отключится. Если напряжение на этих контактах есть, то неисправны сами датчики и их придётся заменить.
Датчик уровня топлива автомобиля Шевроле Ланос
В современных автомобилях для измерения уровня топлива используется потенциометрический датчик. Устройство располагается прямо в топливном баке. Главным преимуществом данных аппаратов является относительно небольшая стоимость, внушающий эксплуатационный срок и действительно достойная надежность измерений. Из недостатков стоит отметить потребность в уходе, без которого определенные элементы системы могут поддаться окислению и вывести прибор из строя.
Описание датчика
Компания Ланос производит устройства, которые несмотря на адекватную цену могут прослужить много лет. Работа прибора построена следующим образом: на каждый уровень топлива выделен свой сигнал. Во многих датчиках наблюдается картина, когда поплавок начинает опускаться позже фактического опустошения бака, из-за чего водитель получает информацию о топливе с опозданием. Он может думать, что бак полный, а 5% от общего объема уже может отсутствовать. Датчик уровня топлива Ланос разрабатывался таким образом, чтобы свести эту погрешность к минимуму.
Шевроле также работают над проблемой рассинхрона, для более четких показателей можно использовать электронный вариант устройства. Он немного дороже, но считается, что их точность значительно выше.
Замена датчика уровня топлива
Для замены понадобится: плоская отвертка среднего размера, шило, плоскогубцы.
- Открыть капот.
- Отключить клемму провода АКБ. Перед этим нужно сбросить давление. Для этого надо вытащить предохранитель бензонасоса, подключить клеммный провод к выходу АКБ, завести двигатель до его остановки.
- Поднять подушку заднего сиденья и поддев плоской отверткой крышку, снять её.
- Сдвинуть блокировки проводов и жгута.
- Нажать на фиксатор и снять колодку.
- Сжать фиксатор наконечника трубки слива, сняв его с крышки. Точно так же снять другую трубку.
- Снять кольцо крышки. Для этого надо поворачивать его плоской отверткой против часовой стрелки до тех пор, пока пазы и выступы не совпадут. Теперь можно тянуть крышку вверх. Фото снятого кольца ниже.
- Извлечь топливный модуль. Все остальные пункты проводятся именно с ним.
- Чтобы начать замену, нужно отсоединить колодку от разъёма крышки.
- Перед снятием датчика, надо отсоединить его провода, вынув плоскогубцами наконечники и поддевая их шилом. Они окрашены в белый и синий цвет.
- Теперь можно снять ДУТ, поддев плоской отверткой его фиксатор.
Установка новой запчасти производится точно так же, но действия совершаются в обратном порядке.
Почему стоит купить ДУТ
Существуют альтернативные способы измерения уровня топлива. Например, можно узнать значение показателя при помощи спутниковой навигации без дополнительных датчиков, сопоставляя скорость движения, уровень пробега и нормы употребления ГСМ автомобилем. Но будут ли такие расчеты точными? Конечно нет. Их достоверность сильно хромает, как и достоверность результатов, полученных любым другим способом измерения. Даже датчики иногда могут хромать, поэтому стоит внимательно ознакомиться со всеми нюансами работы конкретного устройства перед его покупкой, и не доверять сомнительным магазинам.
Электросхемы Daewoo Lanos
My Webpage
Сборник цветных схем электрооборудования автомобиля Daewoo Lanos в хорошем качестве для скачивания.
Сборник цветных схем электрооборудования автомобиля Daewoo Lanos в хорошем качестве для вольного распространения. Чтобы скачать схему, нажмите на неё для увеличения левой кнопкой мыши и потом сохраните через правую кнопку себе на компьютер.
Немного истории Дэу Ланос
Daewoo Lanos — автомашина с переднем приводом, самая продаваемая марка авто держит свои позиции уже который год. Полномасштабное производство началось с 1998 года, хотя представили машину на Женевском автосалоне ещё в 1997. Модель проектировалась и выпускалась для замены Daewoo Nexia. Дизайнер кузова — итальянец Джорджетто Джуджаро. Сборка ЗАЗ. Выпускалось два кузова: седан и хэтчбек. Дэу Ланос начали продавать под маркой Chevrolet после того, как Daewoo присоединилась к концерну General Motors 30 апреля 2002 г. Авто постоянно модернизировали и улучшали.
Двигатель покупателю был на выбор: 1,3 л (70 л.с.), 1,4 л (75 л.с.), 1,5 (86 л.с.), 1,6 л «16-клапанники» (106 л.с.). КПП шла механическая, пятиступенчатая в различных модификациях.
Видео про краш-тест Daewoo Lanos (EuroNCAP):
Схемы электрооборудования Дэу Ланос
Электросхема генераторной установки и системы пуска двигателя Дэу Ланос:
-
1 — аккумуляторная батарея Дэу Ланос;
Электросхемы системы управления двигателем Daewoo Lanos:
-
1 — плавкая вставка (80 А);
-
1, 2 — предохранители (15 А);
-
1 — датчик холостого хода;
-
1, 2, 5 — предохранители (15 А);
-
1 — предохранитель (15 А);
-
1 — плавкая вставка (30 А);
Электросхема соединения приборов освещения Дэу Ланос:
-
1, 2 — плавкие вставки (80 А);
-
1, 2, 3 — плавкие вставки (80 А);
Габаритный фонарь (правосторонний), лампа подсветки номера, задний фонарь капота багажника (Хэтчбек):
Лампы сигнала поворота и аварийной сигнализации автомобиля Дэу Ланос:
Лампа стоп-сигнала (Хэтчбек):
Лампа багажника, салона и сигнальный свет открытой двери Daewoo Lanos (хэтчбек):
Фонарь заднего хода и лампочка бардачка машины (Хэтчбек):
Электросхема звукового сигнала:
Электросхема работы часов Daewoo Lanos:
Схема переключателя стеклоочистителя машины:
Схема стеклоподъёмников Дэу Ланос (передние двери):
Электрическая схема тахометра и указателя температуры двигателя и уровня бензина на Ланосе:
Схема работы спидометра на втомобиле:
Электросхема сигнальных лампочек (стояночный тормоз, масло, генератор):
Сигнальные лампочки (подушки безопасности, ABS) и индикаторные (индикатор мощности, сервисная лампочка):
Схема индикаторных ламп Daewoo Lanos (сигнал поворота, дальний свет, ремень безопасности) и свет на панели приборов:
Электрическая схема реле АБС Дэу Ланос, привода гидравлического модуля и цепь датчика скорости автомобиля:
Датчик уровня топлива Матиз, Ланос и Нексия – как заменить самостоятельно?
Марка Daewoo довольно популярна на наших дорогах, а значит, важно иметь представление об особенностях различных моделей таких авто. В этой статье рассмотрим принцип работы датчиков уровня топлива на Матиз, Ланос и Нексия, а также попробуем поменять их самостоятельно.
Устройство модуля
Датчиком уровня топлива (ДУТ) на Нексия и указанных моделях измеряется уровень горючего в баке автомобиля, и если объем ниже заданных значений, то в салоне на приборной панели загорается сигнальная лампа. Состоит ДУТ из погружного зонда и измерительной головки. Первый находится непосредственно в жидкости и определяет ее количество, а вторая часть обрабатывает сигнал. Результат передается к другим устройствам через интерфейсный кабель.
Стоит отметить, что баки имеют сложную конфигурацию. Кроме того, во время разгона уровень топлива в различных местах отличается, поэтому чтобы получить наиболее достоверные данные ДУТ крепят посередине резервуара. При этом зонд располагается строго вертикально, иначе велика вероятность ошибки. Фиксируются эти элементы посредством резьбового соединения. А герметичность обеспечивается специальными резиновыми прокладками.
Существует два типа ДУТ – трубчатые и рычажные. Конструкция первого вида представляет собой цилиндр, внутри которого перемещается поплавок. На внутренней стороне стенок цилиндра проложены контакты сопротивления, а поплавок имеет контактные кольца. Во втором случае поплавок соединяется с потенциометром металлическим рычагом. На поверхности резистора расположены металлические полосы, а сам он имеет подвижный контакт, при перемещении поплавка меняется и сопротивление.
Принцип действия датчиков уровня топлива на Део Нексия, Матиз и Ланос одинаков, так как они относятся к одному типу – рычажному, но все же имеются некоторые отличия. Например, матизовские ДУТ отличаются от ланосовских изгибом штанги, да и резистор контрольной лампы у них более чувствительный.
Неисправности и ремонт
Если стрелка на приборной панели не реагирует на изменение количества топлива в баке или же выдает некорректные данные, то необходимо проверить исправность датчика уровня топлива Дэу Матиза и других обсуждаемых моделей. Возможно, просто окислились или перетерлись его контакты. Также иногда провода перегнивают, тогда надо заменить дефектный отрезок новым. Затем зачищаем все контакты и проверяем модуль, если он по-прежнему работает некорректно, то нужна его полная замена.
Вы всегда можете протестировать модуль, если что-то в его работе вас смущает. Если у вас есть мультиметр, то операция проводится за считаные минуты. Замыкаем два крайних контакта в нижнем положении и измеряем сопротивление среднего контакта и «массы», при этом плавно перемещаем поплавок. Значения должны изменяться в пределах от 56 до 1200 Ом. В принципе, можно проверить модуль и без участия каких-либо измерительных приборов. Вытаскиваем деталь из бака и подключаем к бортовой сети. Повернув ключ в замке зажигания, изменяем пальцем положение погружной части, и если стрелка на приборной панели двигается так же, то все в порядке. Особое внимание следует уделить прибору в период, когда поплавок находится в крайних положениях, так как в это время отклонения в работе наиболее явны.
Как произвести замену?
Осталось обсудить крайние меры, а именно, замену датчика уровня топлива в Матиз и близких ему моделях. Сразу отметим, что на указанную марку проблематично найти оригинальный прибор, поэтому его можно заменить на ДУТ от Дэу Ланос. Модуль топливного насоса располагается под задним сиденьем, его необходимо достать и положить на чистую ветошь. Аккуратно вынимаем резистор. А чтобы демонтировать поплавок, следует снять площадку, она крепится посредством пластиковых фиксаторов, которые довольно хрупкие, поэтому действовать нужно предельно осторожно.
Заменив поплавок, устанавливаем плату в корпусе. Затем, на датчике уровня топлива от Ланоса вынимаем резистор и меняем его на матизовский. Крепятся они посредством двух контактов. После чего устанавливаем площадку на штатное место. В завершение нужно подсоединить ДУТ к топливному насосу и установить всю конструкцию на место. Подключив все провода, заводим авто и проверяем работоспособность нового модуля. Замена датчиков уровня топлива на Ланос осуществляется аналогично, правда, в этом случае найти оригинальные запчасти намного проще, поэтому следует отдавать предпочтение им.
На Daewoo Nexia этот элемент расположен снизу бензобака и чтобы до него добраться, желательно опустошить емкость. Поэтому катаемся, пока не загорится сигнальная лампа, остатки же топлива лучше слить. При этом будьте аккуратны и приготовьте тару побольше, ведь прибор может врать. Далее поднимаем домкратом правую сторону авто, залезаем под него и снимаем все контакты датчика. Сам ДУТ держится на 5 болтах, раскручиваем их. Затем вытаскиваем его на несколько сантиметров, полностью же демонтировать его можно после того, как разъедините шланг со штуцером. Обязательно следите, чтобы эта мелочь не упала в бак, рекомендуется даже закрепить ее крюком из проволоки. Теперь заменяем деталь на новую и устанавливаем все в обратном порядке.
Замена датчика уровня топлива SENS, LANOS, CHANCE - Все об автомобильной электрике
Не правильно стал показывать прибор уровень баке в топлива.
Причиной отказа является выход со датчика строя уровня топлива, расположенного в баке. В случае нашем ещё и не срабатывала контрольная лампа топлива остатка. Вообще, честно говоря, лампа часто довольно перестает работать. На мой взгляд не удачно очень реализована эта функция. Лампа топлива уровня срабатывает от изменения сопротивления датчика, бензобаке в находящегося. Этот датчик нагревается когда него на бензин не попадает, сопротивление соответственно уменьшается и загорается контролька.
Соединения комбинации приборов : 1 - предохранитель (10 А); 2 - приборов комбинация; 3 - электронный блок управления автоматической передач коробкой; 4 - датчик температуры охлаждающей жидкости; 5 - уровня датчик топлива.
Мы купили новый ремонтный состав. В комплект входят оба датчика с креплениями и Правда. фишкой он китайского производства, но оригинал идет датчика без контрольной лампы резерва топлива. цена Ориентировочная 100 грн.
Наш зловредный прячется датчик под подушкой заднего сидения. подушку Снимаем, и видим черный круглый колпак. его Подковыриваем отверткой и видим засасывающую горловину. находится Тут и топливный насос и наши датчики контролька и уровня топлива:
Стрелками на шлангах показаны которые, фиксаторы надо нажать для их снятия. А на стрелкой фишке указана оранжевая защелка, которую сдвинуть нужно вправо для того что бы было можно снять фишку. Цифра 1 - это которое, кольцо собственно и прижимает всю эту баку к горловину. Берём молоток и наставку (лучше что, медную бы не образовалась искра) и сбиваем это против кольцо часовой стрелки.
Внутри есть одна еще фишка, мы ее отсоединяем:
А вот наши уровня датчики топлива и контрольной лампы резерва:
два Отпаиваем провода (синий и белый) от датчика топлива уровня. Снимаем сначала площадку на которой датчик стоял контрольной лампы, а затем высовываем и уровня датчик топлива.
В коричневой фишке есть провода два (серый и желтый), их нужно вытащить, как так датчик не пройдет сквозь отверстие проводов для. Для этого нужно аккуратно черную вынять вставку:
На фото показана фишка без уже этой вставки, а стрелка указывает на то где место она была.
Затем тонкой слегка отверткой отодвигаем пластмассовый усик в глубине что фишки бы вытащились эти провода:
Вот датчики наши и сняты.
Прежде чем приступить к новых монтажу мы решили их проверить. Для этого фишку соединили новых датчиков с фишкой горловины и фишке к подключили в самом автомобиле:
Но самое главное не вытащить забыть реле включения топливного насоса находится оно в блоке предохранителей в подкапотном пространстве (необходимо это что бы не сгорел топливный насос во проверки время):
Включаем зажигание и смотрим как себя ведет стрелка уровня топлива в разных датчика положениях (не забываем, что на ланосах и сенсах подымается стрелка и опускается очень медленно. Поэтому паузы делаем)
Так же должна загореться лампа уровня контроля топлива, так как датчик баке не в находится.
После того как мы убедились в датчиков исправности производим их установку на свои места в обратной, последовательности разборке.
Датчик топлива шевроле ланос
Рассмотрен принцип работы датчика топлива на примере автомобиля Нива Шевроле, признаки неисправности, проверка мультиметром, инструкция по замене.
Для чего нужен ДУТ на Ланосе
Датчик уровня топлива Ланос предназначен для определения количества уровня топлива в баке. Этот элемент сопряжен с указателем на панели приборов. Указатель представляет собой шкалу со стрелкой. Взаимосвязь датчика с УУТ позволяет водителю контролировать количество топлива в бензобаке.
Если на автомобилях с карбюраторными двигателями датчик указания топлива предназначается исключительно для того, чтобы предотвратить вероятность внезапного опустошения бака, то на инжекторных авто этот элемент служит и для других целей. Более важным предназначением ДУТ на инжекторных автомобилях является определение количества топлива в баке с целью предотвращения холостой работы бензонасоса. Категорически противопоказано допускать, чтобы бензонасос работал без перекачивания горючего, так как это приводит к сокращению его эксплуатационного ресурса.
Это интересно! Чтобы предотвратить преждевременный износ бензонасоса на автомобилях Ланос, Сенс и Шанс, необходимо исключить вероятность эксплуатации ТС с количеством топлива меньше, чем 0,5 бака.
Когда заканчивается топливо в баке, то невозможна работа двигателя. Только допускать полного опустошения бензобака на инжекторных автомобилях строго противопоказано, иначе повышается риск необходимости замены бензонасоса на Ланос.
Снятие и разборка топливного модуля Chevrolet Lanos
Поломки в автомобиле Шевроле Ланос
Но автомобиль, как и другие виды транспорта, может выходить из строя. Рассмотрим подробно поломку бензонасоса.
В тот момент, когда заводим машину, мы всегда слышим звук функционирования топливного насоса. Потом он поднимает давление в топливной рампе, и электроблок его отключает. Затем бензонасос самостоятельно включается, только при вращении двигателя. Когда датчик коленчатого вала начинает передавать импульсы, подается напряжение на катушку, именно это способствует подаче напряжения на электрический двигатель.
В том случае если не слышно звука работающего бензонасоса, то вполне вероятно, что в Шевроле Ланос не работает бензонасос. Для того чтобы произвести самостоятельно проверку, необходимо выполнить несколько действий.
- Поднимаем сидение сзади (со стороны пассажира).
- Видим отверстие на колбу, осторожно вынимаем ее.
- Направляем отверстие контактами к себе.
- Подключаем к ним специальный тестер. Заводим машину и проверяем наличие напряжения.
Промывка форсунок
Очистка и промывка форсунок двигателя так же как и замена сетки бензонасоса на Chevrolet Lanos необходима каждые 30.000-35.000 пробега (а при нынешнем качестве бензина и того чаще). Существует несколько вариантов промывки:
Также существую способы промывки и своими силами, при правильном подходе это будет не менее эффективно, но об этом поговорим отдельно.
Конструкция и виды датчиков уровня топлива
Располагается датчик уровня топлива на автомобилях Ланос непосредственно в бензобаке. Этот прибор представляет собой потенциометрическое устройство или переменный резистор, имеющий целый ряд преимуществ:
- Простота конструкции
- Точность показаний
- Надежность
- Невысокая стоимость
Из недостатков можно отметить, что в связи с простотой конструкции, прибору свойственно изнашиваться в процессе эксплуатации. Особенно этот износ ускоряется, когда водитель придерживается способа заправки при полном опустошении бензобака. Чтобы понять, почему прибор выходит из строя, разберемся с его конструкцией.
Потенциометрический прибор состоит из группы контактов, часть которых является подвижными. За счет этой подвижности контактов определяется заполнение бензобака горючим. При перемещении подвижного контакта (бегунка), происходит его трение о неподвижную шкалу, состоящую из токопроводящих рисок из резистивного материала. В процессе трения происходит истирание неподвижной шкалы, что становится причиной возникновения таких неисправностей, как неправильные показания или полная неисправность указателя топлива на панели приборов Ланос. Ниже на фото представлена конструкция потенциометрического датчика уровня топлива, который применяется на автомобилях Шевроле и ДЭУ Ланос. Такие датчики называются рычажными, но есть и другие разновидности таковых устройств.
ДУТ на автомобилях, устанавливаемые непосредственно в бензобаке, бывают следующих видов:
- Рычажные или поплавковые
- Трубчатые
Принцип работы обоих видов датчиков одинаковый, и основывается он на том, что поплавок, соединяющийся с подвижным контактом датчика, принимает соответствующее положение на неподвижных контактах. По мере опустошения бензобака происходит снижение расположения поплавка, а значит, подвижный контакт перемещается по неподвижной шкале. Измерение количества топлива в баке осуществляется за счет того, что по неподвижным контактам протекает электрический ток. За счет изменения своего положения подвижным контактом, происходит увеличение или уменьшение сопротивления, на основании которого и происходит определение уровня бензина в емкости.
Если рычажный датчик представляет собой блок, состоящий из неподвижной резистивной шкалы и подвижного контакта, соединенного с поплавком, то трубчатый представляет собой отдельную емкость. Эта емкость представлена в виде трубки, которая заполняется бензином. Внутри трубки находится поплавок, который изменяет свое положение в зависимости от уровня топлива в баке. Поплавок соединен с подвижным контактом, перемещающимся по неподвижной резистивной шкале. Достоинство трубчатого датчика в том, что определить количество топлива в баке можно более точно, чем при использовании рычажных устройств.
Это интересно! Недостаток трубчатого датчика уровня топлива в том, что подходит он для использования далеко не всех автомобилей, что зависит от геометрических параметров бака.
На автомобилях марки Ланос с шильдиками разных заводов Chevrolet, ZAZ и Daewoo, а также на Сенсах и Шансах используются датчики уровня топлива рычажного типа. Они располагаются непосредственно внутри бензобака, а крепятся они к модулю бензонасоса.
Почему стоит купить ДУТ
Существуют альтернативные способы измерения уровня топлива. Например, можно узнать значение показателя при помощи спутниковой навигации без дополнительных датчиков, сопоставляя скорость движения, уровень пробега и нормы употребления ГСМ автомобилем. Но будут ли такие расчеты точными? Конечно нет. Их достоверность сильно хромает, как и достоверность результатов, полученных любым другим способом измерения. Даже датчики иногда могут хромать, поэтому стоит внимательно ознакомиться со всеми нюансами работы конкретного устройства перед его покупкой, и не доверять сомнительным магазинам.
Как предотвратить поломку датчика уровня топлива?
Для предотвращения поломки нужно соблюдать условия эксплуатации автомобиля в тех рамках, в которых рекомендует производитель. Все системы авто будут служить ровно положенным им срок, если за машиной ухаживают должным образом. Для этого нужно с определенной периодичностью проводить диагностику электронных систем и вовремя устранять возникающие неполадки. Если вы заметили, что стрелка прибора уровня топлива начала отклоняться и давать противоречивые показания, самое время заняться профилактикой датчика или его ремонтом.
Предотвратить поломки помогут такие действия:
Такие способы помогут предотвратить поломку и обеспечить длительную службу всех систем вашего автомобиля. Что касается датчика уровня топлива, его проще заменить, чем ремонтировать. После кустарного ремонта в гараже он может подвести вас в любой момент. Поэтому лучше приобрести оригинальный датчик, установить его и забыть о проблемах.
Предлагаем посмотреть видео о ремонте датчика уровня топлива:
Датчики уровня топлива на Ланос — вся правда об отличиях и особенностях выбора
Ланос является уникальным автомобилем, который стал настолько популярным, что на его основе начали выпускаться еще более бюджетные варианты авто под названием Сенс и Шанс. Уникальность этого автомобиля еще заключается в том, что производился он разными заводами, отчего на капоте встречаются эмблемы трех заводов Шевроле, ДЭУ и ЗАЗ. Если не работает стрелка уровня топлива на Ланосе, то в большинстве случаев причина заключается в выходе из строя резистивного устройства. Как уже упоминалось, на Ланосы устанавливались датчики уровня топлива двух видов. Причиной тому является отличие модулей бензонасоса двух видов:
Отличаются модули бензонасосов на Ланос (аналогичная ситуация с устройствами на автомобилях Сенс) не только расположением сеточки. Наличие дополнительной камеры на модуле первого типа, исключает вероятность холостой работы бензонасоса. Ведь при вхождении в крутые повороты, наблюдается смещение бензина в одну сторону бака. За счет наличия камеры, исключается вероятность ее опустошения при выполнении резких маневров на автомобиле. В модуле второго типа такая возможность не предусмотрена. Именно поэтому устройства второго типа встречаются реже, так как устанавливались они на определенные партии автомобилей Ланос и Сенс.
Отличие между ними заключается в конструкции ДУТ. Если на Ланосе стоит модуль бензонасоса TG (T100) 96344792, тогда покупать необходимо датчик уровня топлива с каталожным номером 96388930. Для модулей бензонасоса типа TA (T100) 96350588 применяются ДУТ с артикулом 96388928. Многие владельцы заметили одну особенность, что модули типа TG оснащаются черными поплавками, в то время как устройства типа TA комплектуются белыми. Однако все зависит от производителя этих датчиков, поэтому различать их по поплавку — это не правильно. Различать их можно по каталожным номерам. По приборным панелям они не отличаются, так как на Ланосе с польской приборкой могут устанавливаться модули обоих видов, и наоборот.
Что будет, если поставить на Ланос ДУТ другого типа? Он будет работать, и мало того, без проблем станет на модуль, так как по размерам эти устройства полностью идентичны. Отличие лишь в количестве делений потенциометра, поэтому при установке ДУТ несоответствующего типа, владелец заметит, что прибор будет врать с показаниями топлива в баке.
Чтобы узнать, какой тип модуля бензонасоса стоит на Ланосе, вовсе не обязательно его демонтировать. Для этого достаточно посмотреть на маркировку крышки модуля, которая находится под декоративной крышкой.
Еще можно измерить сопротивление потенциометра, которое на датчиках отличается. Разница хотя и незначительная, но если заменить ДУТ на несоответствующий тому, который стоял с завода, то указатель будет выдавать неточные значения. Если точнее, то при заполнении бака наполовину, на УУТ будет отображаться максимальный уровень.
Это интересно! Сопротивление ДУТ с артикулом 96388930 составляет от 40 до 120 Ом, а на датчике 96388928 его значение равняется от 40 до 280 Ом.
Чтобы не ошибиться с выбором датчика уровня топлива на Ланос, ниже представлена соответствующая таблица.
Зная, чем отличаются модули бензонасосов на Ланосах, не трудно будет выбрать соответствующую модель ДУТ. При покупке важно учитывать одну особенность, что ДУТ продаются как отдельно, так и совместно с датчиком аварийного уровня топлива в баке. Если датчик аварийного уровня топлива исправен, то менять его вовсе не обязательно. Однако купив оба датчика в сборе, которые уже подсоединены к колодке, исключается необходимость отдельного извлечения контактов из пластиковой фишки.
Как отремонтировать ДАУТ на Ланосе
Если найти в продаже датчики аварийного количества бензина на Ланос не удается, хотя они продаются отдельно, то можно отремонтировать ДАУТ самостоятельно. Для этого понадобится купить терморезистор на 100 Ом. Принцип ремонта ДАУТ на Ланосе заключается в выполнении следующих действий:
- Снять корпус датчика, и разобрать его
- Отсоединить неисправный терморезистор, и на его место припаять новый
- При припаивании возникнет трудность, так как присоединить одну ножку к внутренней стенке будет трудно
- Для этого рекомендуется просверлить отверстие с торцевой стороны корпуса, через которое припаять ножку
Установить крышку на место, и зафиксировать ее боковыми гранями корпуса. К крышке припаять вторую ножку резистора.
После этого припаять провода, и установить деталь на место. На этом ремонт датчика аварийного уровня топлива завершен, и остается только установить его на место, и проверить исправность функционирования.
Ланос 1.5 Sohc Евро3
Прикрепленные файлы
- _________________2.jpg30.2К 171 Количество загрузок:
- _________________3.jpg25.52К 188 Количество загрузок:
- _________________4.jpg12.37К 193 Количество загрузок:
- __________________2.jpg23.75К 176 Количество загрузок:
С уважением, Эдуард. 89600450267 БиЛайн.
«Мудрый не тот кто много знает, а тот, чьи знания полезны» Эсхил.
- Наверх
- Ник или цитата
- Наверх
- Ник или цитата
Любитель острых осчучений.
С уважением, Эдуард. 89600450267 БиЛайн.
«Мудрый не тот кто много знает, а тот, чьи знания полезны» Эсхил.
- Наверх
- Ник или цитата
Ученик по жизни
Интересную на днях обнаружили тенденцию — 3я машина с одним и тем же дефектом
( 1 оценка, среднее 5 из 5 )
Производители ДУТ на Ланос и что лучше купить
Чтобы достичь эффективности работы датчика указания топлива, рекомендуется покупать исключительно оригинальные модели от GM. Стоимость оригинального датчика составляет от 10 долларов, когда китайский можно купить за 5 долларов. Однако стоит ли выбирать неоригинальные запчасти, когда есть возможность купить или заказать оригинальные детали? На этот вопрос каждый владелец автомобиля может себе ответить самостоятельно. На рынке встречаются ДУТ на Ланос и Сенс следующих производителей:
- GM с каталожным номером 96388928 и 96388930
- ICRBI — китайская фирма по производству запчастей для автомобилей разных марок
- HQ
- FSO
- Raon
- NSP
- Stellox
Датчик уровня топлива на Ланосе — это тот элемент, в котором нуждается водитель, чтобы понимать, насколько километров пробега ему хватит запаса бензина в баке. Если элемент на автомобиле неисправен, то не стоит затягивать с устранением его неисправности. Неисправный ДУТ приведет к тому, что в самый неподходящий момент двигатель автомобиля заглохнет по причине опустошения бака. И самое страшное в этом то, что после заливания бензина, из строя может выйти бензонасос. Даже если он будет исправен, то таким способом вы сократите его ресурс как минимум в 2 раза.
Читайте также:
