Установка зажигания Камаз-оптимальный угол

Установка зажигания на автомобиле камаз, определяется вот таким углом опережения, определённо сказать нельзя. На это указывают факторы правильной работы двигателя.

Качество топлива, износ поршневой группы, и настройка ТНВД на стенде. Угол опережения зажигания подбирается опытным путём опытным путём. Как утверждает один знакомый моторист мотор, при резком нажатии на педаль газа, говорит букву Р.

Зажигание должно быть ранним в пределах 10-15 градусов.

Почему делают зажигание раньше

Раннее зажигание делается чтобы возгорание топлива произошло до того как поршень дойдет до верхней мертвой точки. При достижении поршнем ВМТ происходит максимальное увеличение давления горящего топлива. При этом условии достигается правильная работа двигателя. Положение насоса выставляется, чтобы поршень еще не дошёл до ВМТ а топливный насос уже сделал впрыск топлива в цилиндр.

На фотографии видны две пластины. На правой расположена метка на левой шкала с углом опережения зажигания. По ним и определяемся на сколько сделать опережение.

Метка на правой пластине как изображается на фотографии. Поршень первого цилиндра подходит к верхней мертвой точке. Шкала на левой пластине показывает положение ТНВД в момент впрыска топлива.

Как выставить зажигание

В первую очередь выставляем поршень первого цилиндра в верхнюю мертвую точку, в момент сжатия топлива. Мы должны понимать как это сделать. Ведь поршень за один цикл работы двигателя дважды приходит в ВМТ, Проще определится по насосу. На нем метки, совмещение которых определяют нужную фазу.

Если насос был снят. Тут сложнее, необходимо снять клапанную крышку первого цилиндра и вращать двигатель по часовой стрелке. До срабатывания стопора указывающего на положение поршня первого цилиндра в ВМТ.

Теперь нужно ориентироваться по клапанам, если при подходе к ВМТ коромысла не подвижны и клапана закроются то это наше положение. В противном случае до ВМТ один клапан закроется сразу после ВМТ другой клапан открывается. Это не правильное положение поршня для регулировки.

Если стопор встал в положение поршня в ВМТ в момент сжатия первого цилиндра то метка на правой пластине на это указывает.

Теперь необходимо ослабить верхний и нижний крепёжные болты. Соответственно освободится ТНВД. И уже можно менять угол опережения зажигания. Обратите внимание центральная метка шкалы расположена вперед от метки правой пластины. Это говорит о том сначала произошёл впрыск топлива, а затем поршень дошёл до верхней мертвой точки.

Зажигание выставляется в пределах 3,5-7,5 делений по шкале.

То есть чем больше угол опережения тем больше необходимо сдвигать метку по шкале. Установка зажигания камаз определяется углом опережения, он находится в пределах 10-15 градусов.

Порядок проверки угла опережения впрыска топлива ТНВД двигателя КАМАЗ – 740

Установка угла опережения впрыскивания.Рассмотрим установ­ку угла для насоса двигателя КамАЗ-740. Насос приводится в дей­ствие через две полужесткие карданные муфты 18 (рис. 8.8, б) и муфту опережения впрыскивания 77. Для установки угла выпол­няют следующие операции:

1) подготовляют двигатель — коленчатый вал вращением махо­вика устанавливают в положение, соответствующее углу начала впрыскивания в первом цилиндре (в конце такта сжатия фиксатор маховика при нижнем его положении должен войти в углубление). Метка /должна находиться в верхнем положении;

2) подготовляют насос — совмещают метки II и /// на корпусе насоса и муфты;

3) соединяют насос с приводом и крепят его на блоке — затяги­вают болт 19 крестовины ведомого кардана, затем поворачивают коленчатый вал на один оборот и затягивают остальные болты карданов;

4) проверяют правильность установки — проворачивают коленчатый вал до совмещения меток // и ///. Затем вращают коленча­тый вал обратно на пол-оборота, а потом вперед до фиксации ма­ховика фиксатором (он должен быть опущен). Метки //и ///дол­жны совместиться. В противном случае следует ослабить болты 19 и повторить операции 3 и 4.

Угол опережения впрыскивания в других двигателях устанав­ливают аналогично, но с учетом конструкции привода.

Регулирование угла опережения начала подачи.На рядных насо­сах на первую (на насосах серии 33 — восьмую) секцию устанавли­вают моментоскоп — капиллярную стеклянную трубку (с внутрен­ним диаметром 2. 3 мм) на резиновом переходнике. Проверку и регулировку проводят на стенде, устанавливая рейку в положение номинальной подачи. Вращая вручную вал насоса (за муфту опе­режения), заполняют трубку моментоскопа топливом. Повернув вал назад и затем" медленно вращая его вперед, определяют мо­мент, когда мениск топлива в трубке дрогнет. В этот момент вра­щение прекращают. Лимб стенда покажет угол до оси симметрии кулачка. Он должен соответствовать техническим условиям. Для 4УТНМ этот угол равен 56°, для восьмой секции насоса 33 — 42. 43°. Затем моментоскоп устанавливают на остальные секции соответственно порядку работы цилиндров. Отклонение углов опережения подачи по секциям допускается не более 20'. Насосы серии 33 регулируют установкой пяты 5 (см. рис. 8.6) толкателя, насосы 4УТНМ — вращением винта толкателя плунжера. После регулировки винт стопорят контргайкой.

18) Порядок определения неисправностей системы зажигания

Из-за неисправностей в системе зажигания двигатель не может работать, т. е. он не пуска­ется. Для нахождения неисправностей чаще всего используют ме­тод последовательного поиска. Сначала проверяют «на искру» ис­правность первичной цепи и катушки зажигания. Для этого выни­мают центральный провод из крышки распределителя и устанав­ливают наконечник провода на расстоянии 5. 7 мм от «массы» — любой металлической детали двигателя. При включен­ном зажигании, сняв крышку распределителя и вручную размыкая и замыкая контакты прерывателя, оценивают качество искры (или ее отсутствие). При этом кулачок не должен находиться в положе­нии, когда контакты разомкнуты.

Если на центральном проводе есть искра, то первичная цепь и катушка работают. После этого проверяют «на искру» свечи. Если нет искры на всех свечах, то неисправен ротор. Если нет искры на одной или двух свечах, возможно нарушение целостности крышки распределителя или неисправны свечи.

Если на центральном проводе нет искры, то последовательно проверяют первичную цепь: клеммы катушки зажигания, контак­ты прерывателя, замок зажигания, аккумуляторную батарею. Для этого можно использовать контрольную лампу и работать при на­пряжении 12В.

Снижение мощности двигателя может быть из-за работы его с перебоями (двигатель «троит»), или неправильной установки, или нарушения угла опережения зажигания, что может быть вызвано ошибкой при его установке либо нарушениями в работе автоматов прерывателя-распределителя. Если двигатель «троит», то возмож­ны неисправности свечей, трещины в крышке. Если приборы сис­темы исправны, то необходимо проверить и установить все зазо­ры, а также угол опережения зажигания.

Назначение, устройство и работа системы охлаждения двигателя. Тепловой баланс двигателя.

Система охлаж­дения предназначена для поддержания заданного теплового режи­ма двигателя за счет принудительного отвода теплоты от деталей двигателя к окружающему воздуху. В результате этого создается определенный температурный режим, при котором двигатель не перегревается и не переохлаждается, т. е. рабочий цикл протекает нормально.

При перегреве двигателя увеличиваются силы трения и интен­сивность изнашивания деталей, уменьшаются тепловые зазоры, происходит коксование масла с отложением нагара, ухудшается наполнение цилиндров свежим зарядом. Однако при чрезмерном отводе теплоты возникает переохлаждение двигателя, которое вы­зывает изменение вязкостных свойств масла, увеличение зазоров, снижение мощности и экономичности двигателя.

Количество теплоты (18. 35 %), которое должна отводить сис­тема охлаждения, зависит от мощности и режима работы двигате­ля.

Следует поддерживать оптимальный тепловой режим двигате­ля, который контролируется по температуре охлаждающей жидко­сти в пределе 85. 95*С независимо от его нагрузки и температуры окружающей среды. Это способствует получению наибольшей мощности, снижению расхода топлива и увеличению срока служ­бы двигателя.

На современных поршневых двигателях применяют системы жидкостного или воздушного охлаждения. Широко распростране­ны жидкостные системы с принудительной циркуляцией охлаждаю­щей жидкости как наиболее эффективные, обеспечивающие рав­номерный прогрев деталей. При этом двигатель компактнее, а шум при его работе меньше.

Тепловой баланс

Теплота, образующаяся при сгорании топлива в цилиндрах двигателя, расходуется на полезную работу и отдель­ные виды потерь. Это распределение называется внешним тепло­вым балансом. Характер распределения теплоты сгорания по со­ставляющим внешнего теплового баланса определяется видом и особенностями рабочего цикла, а также геометрическими разме­рами цилиндропоршневой группы, конструкцией деталей и систе­мы охлаждения.

Внешний тепловой баланс в целом и его отдельные составляю­щие в частности позволяют оценить показатели теплонапряжённости деталей двигателя, рассчитать систему охлаждения опреде­лить резервы в использовании теплоты отработавших газов и пути повышения экономичности двигателя.

Тепловой баланс можно также определить в процентах по от­ношению ко всему количеству теплоты, выделяемой при сгорании топлива:

Как правильно выставить зажигание на грузовых автомобилях КамАЗ Евро-1, 2, 3: метки ТНВД, 740 двигатель, видео регулировки

Когда и зачем нужна регулировка

Во время работы системы поршень подходит к верхней мертвой точке, в камере образуется высокое давление и подается топливо. Если угол опережения впрыска выставлен неправильно, топливная смесь загорается с опозданием (поздний впрыск) или опережением (ранний впрыск). Это приводит к неполному сгоранию горючего и неисправностям в работе цилиндров, соответственно, к снижению эффективности мотора и повышению износа деталей.

При сгорании смеси с опережением поршень еще не доходит до верхней точки, в это время горючее поступает в камеру. Происходит излишняя трата энергии на его поднятие, выделяющиеся газы и сгорающая смесь оказывают сопротивление. При позднем зажигании горение завершается при такте расширения и закрывающемся выпускном клапане. В результате поршень не получает импульса, энергия распределяется между толкателем и блочными стенками, что приводит к перегреву.

Признаки раннего и позднего воспламенения:

• невозможность запустить двигатель;
• большой расход топлива;
• понижение приемистости и мощности;
• неравномерная работа мотора на холостых оборотах;
• неисправности регулятора количества горючей смеси.

Поэтому необходимо производить регулировку системы зажигания (СЗ).

Как выставить зажигание на КамАЗе

Если систему отрегулировать точно по отметкам, агрегат будет работать на номинальном режиме и иметь стандартные характеристики топливного насоса высокого давления (ТНВД), силового мотора и топлива.

Для проверки СЗ необходимо:

• детали выставить по меткам;
• затянуть приспособления для фиксации;
• запустить двигатель.

Наличие неисправности механизма указывает на нарушение расстановки узлов. Детали ставятся правильно так:

Для исправления ситуации все элементы откручивают, выставляют на 180° и повторно включают двигатель.

Настройка зажигания КамАЗ 5320

Если знать, как правильно выставить порядок зажигания на модели 5320 без дополнительной аппаратуры, можно быстро настроить механизм в полевых условиях, когда нет возможности добраться до мастерской.

Как мы уже знаем, для рациональной работы двигателя СЗ необходимо регулировать строго по меткам-ориентирам.

В рассматриваемой модели грузовика ТНВД ставится на шпонку сбоку коробки, а муфта может фиксироваться в 2-ух положениях с различием в 180o. С большей долей вероятности можно предположить, если прижимающий винт привода будет в высшей точке, значит ориентиры расположены друг напротив друга — система выставлена верно. Заведите мотор для проверки после закручивания гаек.

В случае, если произведена неправильная регулировка, куда раньше зажигание, куда позже срабатывает можно понять по характерным признакам, описанным в начале статьи. Если вы ошиблись на 180o, двигатель не заведется, а из выхлопной трубы пойдет белый дым. В этом случае открутите детали и разверните их на 180o.

Евро-1

Настройки, установленные на заводе, больше относятся к позднему впрыску. В качестве примера для Евро-1 рассмотрим КамАЗ-740. Если необходимо поставить ТНВД и установить угол момента впрыска, выполняют следующее:

• поднимают кабину и защелкивают фиксаторы на опорах;
• находят шток, приподнимают его, проворачивают на 90° на кожухе маховика и отпускают в прорезь корпуса;
• отпускают 2 болта для фиксации ключом на 17 мм;
• изымают защитный щиток;
• вставляют стальной стержень размером 10х400 мм сквозь прорезь кожуха в маховик;
• коленвал вращают по часовой стрелке до блокировки;
• проверяют состояние приводного вала ТНВД в блочно-цилиндровом развале;
• при расположении муфты ТНВД шкалой вверх соединяют исходную точку с отметкой и скрепляют 2 болтами;
• при обратном состоянии механизма приподнимают стопорное устройство, проворачивают коленчатый вал на 1 оборот и повторяют процедуры.

Евро-2

Для КамАЗа Евро-2 процедура установки зажигания аналогична предыдущей. Разница заключается в завершающей фазе. После крепления болтами стопор поднимают, поворачивают на 90° и устанавливают в паз для посадки детали. Снизу кожуха маховика осуществляется монтаж грязезащитного щитка. Кабина занимает исходное состояние. Фиксаторы располагают сверху.

Помимо вышеописанного способа существует любительский. На видео показано, как можно легко выставить ТНДВ простой лампочкой на 12 В, патрона и привода (для подключения к питанию КамАЗа).

1. Подключить лампочку к проводу, идущего от трамблера, и заземлить на массу грузовика.
2. Трамблер повернуть в обратную сторону.
3. В момент включения лампы остановиться, зафиксировав положение корпуса, фиксирующие гайки затянуть.

Таким нехитрым способом можно настроить СЗ своими руками без специальных инструментов.

Евро-3

Эксплуатационные особенности ЗЗ:

Чтобы правильно установить зажигание на КамАЗ Евро-3 ТНВД БОШ, выполните следующее:

• открутите болты на планке регулятора при помощи шестигранника-трубки на 8 мм и откройте отверстие;
• вращайте кулачковый вал, до появления зуба;
• заблокируйте в этом месте вал, оно и будет указывать на точку подачи топлива для первого цилиндра двигателя КамАЗа с бошевским ТНВД.

Как понять, что все сделано правильно

Настраивать СЗ надо правильно, иначе двигатель будет работать плохо. После проведения операций его включают и проверяют. Если появляются признаки некорректного возгорания, все манипуляции продолжают до появления характерного звона при активном нажатии газового рычага. При небольшом проворачивании он проходит. Это указывает на получение точного результата. Правильная настройка точки впрыска позволяет усилить тягу и уменьшить расход горючего.

Регулировка угла опережения впрыска топлива камаз 740

ПРОВЕРКА И РЕГУЛИРОВКА ВЕЛИЧИНЫ И РАВНОМЕРНОСТИ ПОДАЧИ ТОПЛИВА ДВИГАТЕЛЯ КамАЗ-740

Трудоемкость — 216,0 чел. мин.

9. Проверить герметичность нагнетательных клапанов. Манометр установить у подводящего штуцера корпуса топливного насоса. При положении реек, соответствующем нулевой подачу нагнетательные клапаны в течение 2 мин. не должны пропускать топливо под давлением 0,15-0,20 МПа (1,7-2,0 кгс/см2). В случае течи нагнетательный клапан заменить. (Секундомер манометр).

10. Установить перепускной клапан. Проверить величину выступания головку регулировочного болта 25 (рис. 2) над привалочной плоскостью корпуса насоса (оно должно составлять 55,3 55,7 мм). Зазор между корпусом насоса и ограничивающей гайкой 24 должен быть равен 0,8 1,0 мм, размер А, определяющий расстояние между точкой приложения усилия главной пружины и образующей оси рычага 51,5-52,5 мм. Болт и ограничитель законтрить. (Ключ гаечный 17 мм, штангенциркуль).

11. Проверить давление топлива в магистрали на входе в насос высокого давления. Давление должно быть в пределах 0,05-0,10 МПа (0,5-1.0 кгс/см2) при частоте вращения кулачкового вала 1300 об/мин. Регулировку производить при помощи подбора регулировочных шайб 36 (рис. 1) по/ пробкой 32 перепускного клапана.

13. Ослабить гайки 72 (рис. 1) крепления фланца секций 57, повернуть секцию, затянуть после регулировки гайки 72 крепления секции. Величина подачи топлива каждой секцией насоса регулируется поворотом корпуса секции относительно корпуса ТНВД. При повороте секции против часовой стрелки цикловая подача увеличивается, по часовой стрелке — уменьшается. (Ключ гаечный 17 мм).

14. Проверить частоту вращения кулачкового вала насоса, соответствующую началу срабатывания регулятора на уменьшение подачи топлива (начало выдвижения рейки в сторону выключения подачи). Частота вращения кулачкового вала должна быть 1350;1| об/мин при упоре рычага 1 управления регуляторов в болт 7 ограничения максимальной частоты вращения. При упоре рычага 1 управления регулятором в болт 2 ограничения минимальной частоты вращения вала и частоты вращения вала ТНВД 290-310 об/мин средняя цикловая подача должна быть 15-20 мм*/цикл.

15. Проверить прекращение подачи топлива форсункой при упоре рычага 1 управления регулятором в болт 7 ограничения максимальной частоты вращения, ри частоте вращения кулачкового вала 1490-1555 об/мин подача топлива не допускается.

16. Убедиться в прекращении подачи топлива при повороте рычага 3 (рис. 3) останова до упора в болт 6 регулировки хода рычага останова. После регулировки законтрить болт 6 гайкой. Подача топлива из форсунок всех секций насоса на любом скоростном режиме должна полностью прекратиться. Регулировку производить болтом 6 регулировки хода рычага останова. (Ключ гаечный 10 мм).

17. Проверить запас хода реек (в сторону выключения). Законтрогаить болт после регулировки. При упоре рычага 3 останова в болт 6 регулировки хода рычага останова запас хода реек должен быть не мейее 1 мм. (Ключ гаечный 10 мм).

18. Проверить величину пусковой подачи. При упоре рычага 1 управления регулятором в болт 7 ограничения максимальной частоты вращения и рычага останова 3 в болт 5 при 100 об/мин

I кулачкового вала насоса величина пусковой подачи должна быть в пределах 195-210 мм3/цикл.

19. Отрегулировать величину пусковой подачи и зашплинтовать болты крепления крышки регулятора и регулировочные болты проволокой. Регулировку производят болтом 5 регулировки пусковой подачи. При ввертываницболта подачи топлива уменьшается, при вывертывании увеличивается. После регулировки болт надежно законтрить.

20. Проверить запас хода реек в сторону выключения. При упоре рычага управления регулятором в болт ограничения минимальных оборотов и при 500-550 об/мин кулачкового вала насоса запас
хода реек в сторону выключения должен быть не менее 1 мм, т. е. при полностью разведенных j грузах рейка должна иметь возможность дополнительного перемещения в сторону выключения подачи.

Рис. 4. Регулятор частоты вращения:
1 — винт; 2 — крышка задняя; 3 — пробка резьбовая; 4 — прокладки; 5 — винт; 6 — шайба пружинная; 7 — шайба плоская; 8 — ввертыш; 9 — фильтр в сборе; 10 — прокладка; 11 —: прокладка задней крышки регулятора; 12 — подшипник державки грузов; 13 — шайба; 14 —| державка грузов в сборе; 15 — болт; 16 — шайба пружинная; 17 — шайба плоская; 18 — крышка верхняя в сборе; 19 — прокладка; 20 — пломба; 21 — шплинт-проволока; 22 — болт; 23 — рычаг; 24 — рычаг стартовой пружины в сборе; 25 — шайба рычага; 26 — ось рычага; 27 — пружина регулятора; 28 — пружина рычага реек; 29 — штифт; 30 — гайка; 31 — муфта грузов в сборе; 32 — рычаги с корректорами в сборе; 33 —втулка дистанционная; 34 — шайба оси; 35 — ось рычагов; 36 — болт регулировочный; 37 — гайка; 38 — кольцо пружинное упорное; 39 — шплинт разводной; 40 — ось промежуточной шестерни; 41 — подшипник; 42 — кольцо; 43 — шестерня 44 — шайба; 45 — шайба; 46 — гайка; 47 — втулка упорная; 48 — шестерня; 49 — вставка; 50 — сухарь; 51 — шпонка; 52 — фланец; 53 — эксцентрик топливоподкачивающего насоса; 54 — стопорная шайба; 55 — гайка

21. Отрегулировать величину запаса хода реек. Регулировку производят подбором прокладок 1? (рис. 4) между задним подшипником 12 регулятора и ведомой шестерней. При уменьшение прокладок запас хода реек увеличивается, при увеличении уменьшается.

22. Проверить угол разворота ведомой полумуфты определения впрыска, относительно ведущее

23. Проверить усилие на рычаге управления на плече 50 мм. При 1300 об/мин максимальное усилие должно быть не более 13 кГс.-(Динамометр 06-8790-4017 КамАЗ).

24. Проверить отсутствие течи топлива и масла через уплотнения ТНВД, регулятора скорост топливоподкачивающего насоса и муфту опережения впрыска при любых режимах. Допускается «потение» в местах сальниковых уплотнений без каплевыделений и нарушения нормально работы уплотнения. Максимально допустимое просачивание топлива в полость кулачкового вала не должно превышать 1 см3 в течении 20 мин. (Мерная емкость 0,5 л, секундомер).

25. Проверить на герметичность топливную систему низкого давления для чего:

а) освободить топливную магистраль низкого давления топлива;

б) заглушить отверстия в задней крышке регулятора и перепускного клапана;

в) присоединить герметично к резьбовому отверстию в верхней крышке регулятора трубку с внутренним объемом не более 25 см3 (Двн не более 8 мм), свободный конец трубки опустить в емкость с.топливом;

Проверка и регулирование угла опережения впрыска автомобиля топлива КАМАЗ.

1. Выключите подачу топлива.
2. крышку Снимите люка в нижней части картера ломиком и сцепления из комплекта инструмента через люк маховик проверните до совмещения меток (см. рисунки) на корпусах насоса топливного высокого давления и автоматической муфты впрыскивания опережения топлива.

Рис. 1.28. Установка угла впрыска опережения топлива на двигателях 740.11-240; 300.14-740

3. Проверните маховик на пол-оборота хода против вращения (по часовой стрелке), если стороны со смотреть маховика.
4. Опустите фиксатор маховика и маховик проверните по ходу вращения до его фиксации (см. Фиксатор. (рис маховика). Если в этот момент метки все совместились, то угол опережения впрыскивания правильно установлен, фиксатор поднимите.

Рис. 1.29. Установка опережения угла впрыска топлива на двигателе 7403.10

5. метки Если не совместятся: — ослабьте верхний болт полумуфты ведомой привода, проверните маховик по ходу против (вращения часовой стрелки) и ослабьте второй опустите;
— болт фиксатор и поверните маховик по ходу фиксации до вращения;
— медленно проворачивайте муфту за фланец полумуфты ведомой по ходу вращения до совмещения меток.
верхний Закрепите болт полумуфты привода, поднимите проверните, фиксатор маховик и закрепите второй болт.

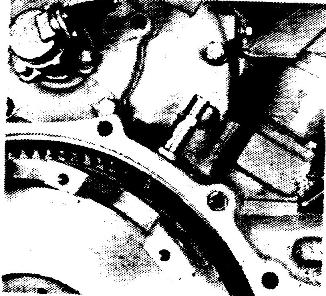

Фиксатор. 1.30. Рис маховика.

6. Проверьте правильность установки опережения угла впрыскивания, как указано в п.п. 3 и 4.

Для моделей двигателей 740.13, 740.30:

1. Выключите подачу Рис.

топлива. 1.31. Установка угла опережения впрыска двигателях на топлива 740.30-260; 740.13-260

2. крышку Снимите люка в нижней части картера ломиком и сцепления из комплекта Инструмента через люк маховик проверните до совмещения указателя на корпусе ТНВД и фланце на метки ведомой полумуфты (см. рисунок).
3. Проверните пол на маховик-оборота против хода вращения (по стрелке часовой), если смотреть со стороны маховика.

Занятие №4. «Проверка и установка угла опережения впрыска топлива двигателя КамАз-740.»

Особенностью двигателей с самовоспламенением от сжатия, или, как их принято называть, дизелей (по имени изобретателя Р. Дизеля), является приготовление горючей смеси топлива с воздухом внутри цилиндров. В дизелях топливо поступает от насоса высокого давления и посредством форсунки впрыскивается в цилиндры под давлением, в несколько раз превышающим давление воздуха в конце такта сжатия. Смесеобразование начинается с момента поступления топлива в цилиндр. При этом в результате трения о воздух струя топлива распыляется на мельчайшие частицы, которые образуют топливный факел конусообразной формы. Чем меньше распылено топлива и чем равномернее распределено оно в воздухе, тем полнее сгорают его частицы. Испарение и воспламенение топлива осуществляются за счет высокой температуры и давления сжатого воздуха (к концу такта сжатия температура воздуха составляет 550-700С, а давление – 3,5-5,5 МПа). Следует отметить, что после начала горения смеси температура и давление в камере сгорания резко возрастают, что ускоряет процессы испарения и воспламенения остальных частиц распыленного факела топлива. Чтобы обеспечить наилучшие мощностные и экономические показатели работы дизеля, необходимо впрыскивать топливо в его цилиндры до прихода поршня в в.м.т. Угол, на который кривошип коленчатого вала не доходит до в.м.т. в момент начала впрыскивания топлива, называют углом опережения впрыска топлива.

Для изменения угла начала впрыска топлива в цилиндры дизельного двигателя в зависимости от частоты вращения коленчатого вала служит муфта опережения впрыска топлива. Применение муфты обеспечивает оптимальное, для рабочего процесса, начало подачи топлива по всему диапазону скоростных режимов. Этим обеспечивается экономичность и приемлемая жесткость процесса при различных скоростных режимах работы двигателя. Муфта опережения впрыска топлива автоматическая, центробежного типа, с установочным опережением впрыска топлива 18 о и возможностью его изменения на 10-14 о по углу поворота коленчатого вала.

1.2.Содержание работ.

Снять с двигателя воздушный фильтр и соединительный патрубок впускных трубопроводов.

Рис. 14 Фиксатор маховика.

Оттянуть рукоятку фиксатора (Рис. 14), смонтированного картере маховика, повернуть на 90и отпустить.

Снять крышку люка в нижней части картера сцепления.

Провернуть ломиком коленчатый вал в такое положение, при котором фиксатор войдет в паз маховика, а метки на фланце ведомой полумуфты будут находиться вверху.

5. Проверить, совпадают ли метки А (Рис. 15) на корпусе ТНВД и Б на муфте опережения впрыска топлива. Если метки совместились, то угол опережения впрыска топлива установлен правильно. Если метки не совместились, необходимо провести установку угла опережения впрыска топлива.

Оттянуть рукоятку фиксатора, повернуть на 90и отпустить в мелкий паз.

Тут вы можете оставить комментарий к выбранному абзацу или сообщить об ошибке.

Проверка и регулировки угла опережения впрыскивания топлива Камаз

Для проверки и регулировки угла опережения впрыскива­ния топлива, предварительно выключив подачу топлива и затормозив автомобиль, выполнить следующие операции:

1) Через люк в нижней части картера сцепления провер­нуть коленчатый вал ломиком, вставленным в отверстие на маховике, до совмещения метки на корпусе ТНВД с меткой автоматической муфты опережения впрыскивания топлива.

2) Провернуть коленчатый вал мотора на пол-оборота против хода вращения (по часовой стрелке, если смотреть со стороны маховика).

3)
Поставить фиксатор 1 маховика в нижнее положение и проворачивать коленчатый вал по ходу вращения до тех пор, пока фиксатор не войдет в паз маховика. Если в этот Моменты метки 2 на корпусах ТНВД и автоматической муфты совместились, то угол опережения впрыскивания установ­лен правильно; фиксатор затем перевести в верхнее поло­жение.

4) Если метки не совместятся, необходимо: ослабить верхний болт ведомой полумуфты привода, провернуть коленчатый вал по ходу вращения и ослабить второй болт; повернуть муфту опережения впрыскивания топлива за фланец ведомой полумуфты привода в направ­лении, обратном ее вращению, до упора болтов в стенки па­зов (рабочее направление вращения муфты правое, если смотреть со стороны привода); опустить фиксатор в нижнее положение и проворачивать коленчатый вал мотора по ходу вращения до совмещения фиксатора с пазом махови­ка; медленно повернуть муфту опережения впрыскивания топлива за фланец ведомой полумуфты привода (только в направлении вращения) до совмещения меток на корпусах ТНВД и этой муфты; закрепить верхний болт полумуфты привода, установить фиксатор в верхнее положение, про­вернуть коленчатый вал и закрепить второй болт.

5) Необходимо проверить, правильно ли установлен угол опережения впрыскивания.

Проверка и регулировка ТНВД и автоматической муфты опережения впрыска топлива КамАЗ

Проверку и регулировку ТНВД в сборе с автоматической муфтой опережения впрыска топлива следует проводить по необходимости по результатам диагностирования автомобилей или после ремонта. Эту работу должен выполнять квалифицированный персонал в мастерской, оборудованной специальным стендом.

Рекомендуется регулировать насосы на стендах N0-108 (фирмы "Моторпал"), МД-12 (венгерского производства). А-1027 (австрийской фирмы "Фридманн и Майнер"), ЕFH-5012 (австрийской фирмы "Хансман") или других аналогичных стендах, предназначенных для проверки и регулирования топливных насосов с использованием профильтрованного дизельного топлива или его смеси с индустриальным маслом. Вязкость топлива и смесей должна быть 4-6 сСт при температуре 20°С. Полость насоса при этом необходимо заполнить маслом, применяемым для двигателя, до уровня сливного отверстия на задней крышке регулятора. Масло заливается через отверстие на верхней крышке (предварительно выверните пробку 4 – см. рис. 1). Сливное отверстие на время регулировки надо заглушить или повернуть трубку для слива масла отверстием вверх.

Рис. 1. Крышка регулятора частоты вращения:
1 – рычаг управления подачей топлива (регулятором); 2 – болт ограничения минимальной час тоты вращения; 3 – рычаг останова; 4 – пробка заливного отверстия; 5 – болт регулировки пусковой подачи; 6 – болт ограничения хода рычага останова; 7 – болт ограничения максимальной частоты вращения

Стенд для регулировки ТНВД должен быть укомплектован специально аттестованным стендовым комплектом форсунок с топливопроводами высокого давления. Можно регулировать насос с рабочим комплектом проверенных форсунок. В этом случае необходимо устанавливать форсунки на двигатель в порядке соединения их с секциями насоса при его регулировке.

Топливопроводы высокого давления из стендового комплекта должны иметь длину 616-620 мм и вместимость 1,8—2,0 см 3 .

При регулировании ТНВД в сборе с автоматической муфтой опережения впрыска топлива проверяются:
– величина и равномерность подачи топлива;
– начало подачи топлива секциями насоса;
– характеристика автоматической муфты опережения впрыска топлива.

Величину и равномерность подачи топлива необходимо регулировать при температуре топлива перед фильтром 25-30°С, давлении на входе в насос 0,6-0,8 кгс/см 2 и частоте вращения кулачкового вала 1300 об/мин. Давление можно отрегулировать шайбами, вывернув пробку перепускного клапана.

Начало подачи топлива регулируют, заглушив отверстие перепускного клапана резьбовой пробкой М14х1,5.

Для проверки и регулирования величины и равномерности подачи топлива следует:

1) Убедиться в герметичности нагнетательных клапанов, проверив их методом опрессовки профильтрованным дизельным топливом через подводящий канал корпуса топливного насоса под давлением 1,7—2,0 кгс/см 2 при положении реек, соответствующем выключенной подаче. Давление контролируют манометром, устанавливаемым у подводящего штуцера корпуса топливного насоса. Отверстие перепускного клапана при этом заглушают. Течь топлива из штуцеров топливного насоса в течение 2 мин с момента подачи топлива не допускается.

2) Проверить, а в случае необходимости отрегулировать давление начала открытия нагнетательных клапанов, которое должно быть равным 9-11 кгс/см 2 . За давление открытия считать резкий скачок стрелки манометра, соответствующий моменту начала вытекания топлива из штуцера насоса.

3) Проверьте и при необходимости отрегулируйте величину цикловой подачи и неравномерность подачи каждой секцией топливного насоса при упоре рычага 1 (см. рис. 1) управления регулятором в болт 7 ограничения максимальной частоты вращения.

Величина цикловой подачи должна быть установлена в соответствии с табл. 1.

Таблица 1

Модель насоса	Частота вращения кулачкового вала, об/мин	Средняя цикловая подача топлива, мм 3 /цикл	Неравно мер ность подачи топлива секциями, %, не более
33	1290-1310	78,5-80,0
	1090-1110	78,5-81,0	4
	890-910	80,0-83,0	6
	790-810	79,0-83,0	7
	590-610	76,5-92,5	8
33-01	1290-1310	78,5-80,0
	1090-1110	78,5-81,0	4
	890-910	80,0-83,0	6
	790-810	77,5-80,5	7
	590-610	66,0-73,0	10

При частоте вращения кулачкового вала 890-910 об/мин средняя цикловая подача должна быть больше на 1,5-2,5 мм 3 , чем при частоте вращения кулачкового вала 1290-1310 об/мин.

Неравномерность подачи топлива не должна быть более 5% (с рабочим комплектом форсунок).

Величину подачи топлива каждой секцией насоса регулируйте поворотом корпуса 17 секции (см. рис. 2), для чего отверните на три-четыре оборота гайку крепления топливопровода высокого давления у штуцера и ослабьте гайки крепления фланца 21 (при необходимости переставьте на один-два зуба стопорную шайбу штуцера 20).

Рис. 2. Топливный насос

При повороте корпуса секции против часовой стрелки цикловая подача увеличивается, по часовой стрелке – уменьшается. После регулирования затяните гайки крепления фланца секции.

4) При упоре рычага 1 (см. рис. 1) управления регулятором в болт 7 ограничения максимальной частоты вращения вала двигателя проверьте частоту вращения кулачкового вала насоса, соответствующую началу выдвижения рейки в сторону выключения подачи. Регулятор должен начать перемещение рейки при частоте вращения кулачкового вала 1335-1355 об/мин. Частоту вращения коленчатого вала регулируйте болтом 7.

5) При упоре рычага 1 управления регулятором в болт 2 ограничения минимальной частоты вращения вала двигателя и частоте вращения кулачкового вала топливного насоса высокого давления 290-310 об/мин средняя цикловая подача должны быть 15-20 мм 3 /цикл.

6) Убедитесь в полном выключении подачи топлива через форсунки при упоре рычага управления регулятором в болт 7 при частоте вращения кулачкового вала 1480-1555 об/мин.

7) При повороте рычага останова 3 до упора в болт 6 подача топлива из форсунок в любом скоростном режиме должна полностью прекратиться; при необходимости отрегулируйте момент прекращения подачи топлива болтом 6, после чего проверьте запас хода реек в сторону выключения, который должен быть 0,7-0,8 мм при упоре рычага останова в болт. После регулирования законтрите болт гайкой.

8) При упоре рычага 1 в болт 7, рычага останова 3 в болт 5 и частоте вращения кулачкового вала ТНВД 90-110 об/мин проверьте величину пусковой подачи, которая должна быть 195-210 мм 3 /цикл. При необходимости регулируйте подачу болтом 5. При вворачивании болта подача топлива уменьшается, при выворачивании увеличивается. После регулирования болт надежно законтрите.

При необходимости полной или частичной разборки регулятора, замены державки грузов или связанных с ней деталей перед операциями по пп. 2-8 выполните следующее:

Рис. 3. Регулятор топливного насоса

– проверьте запас хода реек в сторону выключения, который должен быть не менее 1 мм, т.е. при полностью разведенных грузах рейка должна иметь возможность дополнительного перемещения в сторону выключения подачи. Если необходимо, величину запаса хода рейки регулируйте прокладками 33 (см. рис. 2): при уменьшении числа прокладок запас хода рейки увеличивается, при увеличении уменьшается.

Начало подачи топлива секциями насоса определяйте углом поворота кулачкового вала насоса при вращении его по часовой стрелке, если смотреть со стороны привода. Кулачковый вал вращайте через ведомую полумуфту автоматической муфты опережения впрыска топлива. Рейки должны находиться в положении, соответствующем максимальной подаче. Отверстие из-под перепускного клапана заглушите.

Момент начала подачи топлива определяйте по моменту прекращения истечения топлива из штуцера по капиллярной трубке при давлении в магистрали насоса 15-17 кгс/см 2 и заглушенном отверстии перепускного клапана.

Восьмая секция правильно отрегулированного насоса начинает подавать топливо за 42—43° до оси симметрии профиля кулачка. (В момент начала подачи топлива восьмой секции насоса метки на корпусе насоса и ведомой полумуфте должны совпадать).

Для определения оси симметрии профиля кулачка следует зафиксировать на лимбе момент подачи топлива при повороте вала по часовой стрелке, повернуть вал по часовой стрелке на 90° и зафиксировать на лимбе момент начала подачи топлива при повороте вала против часовой стрелки. Середина между двумя зафиксированными точками определяет ось симметрии профиля кулачка. Лимб должен иметь жесткое соединение с валом привода. Зазор между валом и лимбом не допускается.

Если угол, при котором начинается подача топлива восьмой секцией, условно принять за ноль, то остальные секции должны начать подачу топлива при следующих значениях углов поворота кулачкового вала:

Секция 8	0°	Секция 3	180°
Секция 4	45°	Секция 6	225°
Секция 5	90°	Секция 2	270°
Секция 7	135°	Секция 1	315°

Отклонение начала подачи топлива любой секцией относительно начала подачи топлива восьмой секцией допускается не более 20'.

Начало подачи топлива регулируйте подбором пяты 5 толкателя (см. рис. 2) нужной толщины. Изменение ее толщины на 0,05 мм соответствует повороту кулачкового вала на угол 12'. При установке пяты большей толщины топливо начинает подаваться раньше, меньшей – позже.

Пяту толкателя по толщине подбирайте по номеру группы, который нанесен на поверхности пяты.

Углы разворота полумуфт муфты опережения впрыска при включенной подаче топлива в зависимости от частоты вращения кулачкового вала должны соответствовать значениям, приведенным ниже.

Как выставить зажигание на КамАЗе правильно?

Зная, как выставить зажигание на КамАЗе с использованием минимального оборудования и инструментария, можно решить данную проблему даже в полевых условиях. Для этого необходимо понимать принцип работы системы зажигания, а также причины, по которым в ней может происходить сбой.

Что такое момент впрыска?

На дизельных автомобилях корректнее называть зажигание моментом впрыска. Он представляет собой начало подачи горючего при подходе поршня к верхней мертвой точке (клапаны впуска и выпуска закрыты). В рабочей камере создается максимальное давление, в этот момент осуществляется подача топлива.

Как выставить зажигание на КамАЗе? Казалось бы, стоит его один раз откорректировать на заводе при выпуске авто и не беспокоиться по этому поводу. Однако не все так просто. Дело в том, что каждый силовой агрегат имеет конкретный момент впрыска, в связи с особенностями комплектующих элементов мотора. Кроме того, на данный показатель влияют качество и тип топлива.

Настройка

На любой автомобильной силовой установке предусмотрены метки (градусы), предназначенные как раз для выставления зажигания. Если систему отрегулировать строго по меткам, мотор будет работать в оптимальном режиме, при условии, что ТНВД, двигатель и топливо соответствуют эталонным характеристикам по ГОСТУ. По большому счету, указатели являются своеобразным ориентиром, позволяющим понять, как выставить зажигание на КамАЗе.

На рассматриваемом автомобиле насос высокого давления для топлива ставится на шпонку сбоку коробки, а муфта ТНВД может фиксироваться в двух положениях с разницей в 180 градусов. Как правило, если прижимной винт привода располагается в верхней части, значит, метки ТНВД и муфты должны размещаться напротив.

Особенности

После того как все детали выставлены по меткам, необходимо затянуть фиксирующие элементы и завести мотор. Автомобиль должен запуститься без проблем с первого раза. Если грузовик не заводится или из системы выхлопа идет белый дым, значит, расстановка выполнена с нарушением в 180 градусов. Потребуется открутить требуемые детали и развернуть их на 180°, повторно запустить двигатель.

При отсутствии меток или наличии лишних рисок желательно выставлять элементы примерно посредине регулировочных значков. Чтобы понимать, как правильно выставить зажигание на КамАЗе, необходимо учитывать признаки позднего и раннего впрыска.

Ранний момент впрыска

При раннем зажигании поршень не успевает дойти до верхней точки, а горючее уже начинает поступать в рабочую камеру. Основные признаки этого момента:

• Жесткая работа мотора.
• При активном нажатии на педаль газа слышится характерный звон, усиливающийся при повышении температуры силового агрегата.
• Возможно появление белого дыма из выхлопной трубы.
• Наблюдается плохая тяга.
• Увеличивается расход топлива.

Позднее зажигание: признаки

При позднем моменте впрыска поршень уходит вниз от верхней мертвой точки, а топливо только начинает подаваться, зажигание идет вдогонку. Признаки проблемы:

• Появление белого дыма из выпускной системы. Чем позднее зажигание, тем большее количество дыма наблюдается.
• Мотор некорректно набирает обороты.
• Наблюдается чересчур мягкая работа силового агрегата.
• При плавной активации педали газа мотор начинает трясти на средних оборотах, а при повышении крутящего момента данный эффект резко пропадает.
• Увеличивается расход горючего, двигатель греется, грузовик плохо тянет.

Как правильно выставить зажигание на КамАЗе «Евро»?

Заводские настройки преимущественно предполагают слегка поздний момент впрыска. Если необходимо откорректировать узел в сторону раннего зажигания, выполняют следующие манипуляции:

1. Момент впрыска выставляется при рабочей температуре мотора.
2. Привод регулируется так, чтобы метка оказалась сверху.
3. Отпускают два фиксирующих винта на «17».
4. Вращать потребуется только муфту ТНВД.
5. Для усиления раннего зажигания привод поворачивается по часовой стрелке, а для позднего впрыска – против движения.

Производить регулировку следует буквально по миллиметру, с обязательной затяжкой болтов.

Зная, как выставить зажигание на КамАЗе, после его настройки следует запустить мотор и проверить. Если работа силового агрегата не устраивает владельца, манипуляции с настройкой продолжают до тех пор, пока при резкой активации педали газа не появится небольшой звон. После очередной небольшой сдвижки он исчезнет, что и будет свидетельствовать о достижении требуемого момента зажигания. Правильно выставленная точка впрыска позволит добиться лучшей тяги, экономии горючего, что немаловажно при эксплуатации любой техники.

КамАЗ-740: как выставить зажигание?

Выставление момента впрыска осуществляется одновременно с монтажом ТНВД. Этапы работ приведены ниже:

• Кабина поднимается до момента защелкивания фиксатора.
• Шток кожуха маховика приподнимают и поворачивают на 90 градусов, помещают в специальную нишу на корпусе.
• В нижней части откручивается пара болтов и демонтируется щиток защиты от грязи.
• Через прорезь в отверстие маховика вставляется металлический стержень диаметром 10 и длиной около 400 мм.
• Коленчатый вал поворачивают слева направо до момента блокировки его движения штоком фиксатора.
• Проверяется положение вала привода ТНВД, размещенного в развале цилиндрового блока.
• Если муфта привода топливного насоса повернута рабочей шкалой вверх, совмещают нулевую точку с меткой на фланце насоса, после чего затягивают два крепежных болта.
• Если положение детали обратное, поднимают стопор, проворачивают коленвал на один оборот, повторяют действия, указанные выше.

Теперь рассмотрим, как выставить зажигание на КамАЗе «Евро-2» на завершающей стадии. После затяжки болтов муфты привода ТНВД стопор поднимают вверх, проворачивают на 90 градусов, опускают в посадочный паз. В нижней части кожуха монтируется щиток защиты от грязи. Кабина автомобиля опускается, фиксаторы ставятся в верхнюю позицию.

В завершение

Невзирая на то что дизельный силовой агрегат имеет несложную и понятную конструкцию, элементы его топливной системы причисляются к высокоточным приборам. В связи с этим установка топливного насоса высокого давления требует особого внимания и оптимального определения угла момента впрыска солярки через форсунку в рабочий цилиндр на этапе сжатия. Даже погрешность всего в один градус может привести к выходу двигателя из строя, что потребует проведения внеочередного капитального ремонта. В различных сферах популярны надежные грузовые автомобили КамАЗ «Евро». Как выставить зажигание на разных модификациях, рассмотрено выше. Зная особенности этой процедуры, отрегулировать момент впрыска горючего вполне реально своими силами с минимальными затратами времени и оборудования.

Читайте также:


• Как снять форсунки омывателя на ниссан примера р12

• Как сбросить расход топлива на ниссан кашкай

• Замена топливного фильтра лексус лх 470

• Замена топливного насоса ваз 2105

• Замена топливного фильтра лифан х60
