Замена габаритных лампочек фольксваген пассат сс
У лампочек ближнего и дальнего света есть определенный ресурс работы. Завод изготовитель утверждает, что лампочки, установленные на VW Passat b4 и выше, работают до 1000 часов. На практике, эта цифры немного меньше – 780 часов в среднем. Своего рода, лампочки, это обыкновенный расходный материал, который необходимо менять каждые 2-3 года, в зависимости от суточной эксплуатации автомобиля.
Снятие лампочек ближнего света с блок фары:
- Выключить зажигание автомобиля и перевести ключ в положение 0, отключив все электрические потребители. После данной процедуры ключ зажигания пульта дистанционного управления ДУ рекомендуется положить в салон автомобиля, дабы избежать блокировки дверей и самостоятельной активации функций «Отбытие из дома и Прибытие домой».
- Снять защитный колпачок.
- Выкрутить патрон с лампой ближнего света. Извлечь патрон из фары максимально возможно (не выдергивая провода).
- Извлечь лампочку ближнего света из патрона.
Установка лампочек ближнего света в блок фары:
При установке новой лампочки не рекомендуется касаться стеклянной поверхности. Пальцы оставляют пятна, которые влияют на качество света. Также необходимо обратить внимание на плотную фиксацию колпачка. Если внутрь фары попадет вода, то фара может быть испорчена. Более того, это может негативно сказаться на всей электронике автомобиля. Инструкция:
- Вставить лампочку ближнего света в патрон так, чтоб выступ лампы прилегал к направляющей патрона. Процедуру замены рекомендуется выполнять в перчатках.
- Установить патрон с лампой ближнего света в фару и вращать патрон по часовой стрелке до момента закрепления патрона в своем гнезде.
- Установить колпачок на свое место.
- Проверить работу фары и всех её функций (габаритный, ближний, дальний свет, поворотники и дневные ходовые огни).
- Проверить правильность свечения лампочек. При необходимости – отрегулировать.
Замена ламп дальнего света
У лампочек ближнего и дальнего света есть определенный ресурс работы. Завод изготовитель утверждает, что лампочки, установленные на VW Passat b4 и выше, работают до 1000 часов. На практике, эта цифры немного меньше – 780 часов в среднем. Своего рода, лампочки, это обыкновенный расходный материал, который необходимо менять каждые 2-3 года, в зависимости от суточной эксплуатации автомобиля.
Снятие лампочек дальнего свечения с блок фары:
- Выключить зажигание автомобиля и перевести ключ в положение 0, отключив все электрические потребители. После данной процедуры ключ зажигания пульта дистанционного управления ДУ рекомендуется положить в салон автомобиля, дабы избежать блокировки дверей и самостоятельной активации функций «Отбытие из дома и Прибытие домой».
- Снять защитный колпачок.
- Выкрутить патрон с лампой дальнего света. Извлечь патрон из фары максимально возможно (не выдергивая провода).
- Извлечь лампочку дальнего света из патрона.
Установка лампочек дальнего света в блок фары:
При установке новой лампочки не рекомендуется касаться стеклянной поверхности. Пальцы оставляют пятна, которые влияют на качество света. Также необходимо обратить внимание на плотную фиксацию колпачка. Если внутрь фары попадет вода, то фара может быть испорчена. Более того, это может негативно сказаться на всей электронике автомобиля. Инструкция:
- Вставить лампочку дальнего света в патрон так, чтоб выступ лампы прилегал к направляющей патрона.
- Установить патрон с лампой дальнего света в фару и вращать патрон по часовой стрелке до момента закрепления патрона в своем гнезде. Процедуру замены рекомендуется выполнять в перчатках.
- Установить колпачок на свое место.
- Проверить работу фары и всех её функций (габаритный, ближний, дальний свет, поворотники и дневные ходовые огни).
- Проверить правильность свечения лампочек. При необходимости – отрегулировать.
Замена лампочек стояночного света
Лампы стояночного света имеют ресурс до 1000 часов, они более выносливы и погодостойкие, чем обычные газовые или галогенные лампы ближнего и дальнего света. На инструкции показана замена лишь одной лампы. Замена второй лампочки стояночного света производится идентично.
Снятие лампочек стояночного света с блок фары:
- Выключить зажигание автомобиля и перевести ключ в положение 0, отключив все электрические потребители. После данной процедуры ключ зажигания пульта дистанционного управления ДУ рекомендуется положить в салон автомобиля, дабы избежать блокировки дверей и самостоятельной активации функций «Отбытие из дома и Прибытие домой».
- Снять защитный колпачок.
- Выкрутить патрон с лампой стояночного света. Извлечь патрон из фары максимально возможно (не выдергивая провода).
- Извлечь лампочку стояночного света из патрона.
Установка лампочек стояночного света в блок фары:
При установке новой лампочки не рекомендуется касаться стеклянной поверхности. Пальцы оставляют пятна, которые влияют на качество света. Также необходимо обратить внимание на плотную фиксацию колпачка. Если внутрь фары попадет вода, то фара может быть испорчена. Более того, это может негативно сказаться на всей электронике автомобиля. Инструкция:
- Вставить лампочку стояночного света в патрон так, чтоб выступ лампы прилегал к направляющей патрона. Процедуру замены рекомендуется выполнять в перчатках.
- Установить патрон с лампой стояночного света в фару и вращать патрон по часовой стрелке до момента закрепления патрона в своем гнезде.
- Установить колпачок на свое место.
- Проверить работу фары и всех её функций (габаритный, ближний, дальний свет, поворотники и дневные ходовые огни).
- Проверить правильность свечения лампочек. При необходимости – отрегулировать.
Замена плафона подсветки
Для замены плафона подсветки понадобится минимум деталей и времени. На замену уходит не более 20 минут. Из инструментов понадобится лишь отвертка. Инструкция:
- Выключить зажигание и все энергопотребители, путем перевода ключа в положение 0.
- Произвести демонтаж плафона подсветки передней части салона с помощью отвертки. Не поцарапайте обшивку потолка и салона автомобиля.
- Надавить на контактную пластину плафона подсветки передней части салона и извлечь лампочку из патрона вместе с пластиной.
- При неисправной лампе – заменить новой.
- При изношенном плафоне (царапины, стертости и прочие следы износа) – заменить новым плафоном.
- Установка производится в порядке, обратном снятию.
Замена противотуманных фар
Противотуманные фары и лампы внутри них имеют тот же ресурс, что и лампы ближнего и дальнего света. Отличие лишь в том, что на старых моделях Passat противотуманные фары используются как ДХО (дневные ходовые огни) и горят целыми днями. Из-за этого замена их производится каждые полгода или год, в зависимости от суточной эксплуатации автомобиля. Инструкция:
Что-то последнее время к нам в автосервис на «Мельникова, 5» обращается много Фольксвагенов, правда, мы, конечно, рады этому – марка популярная, вот и улучшаем у ее автомобилей свет. На этот раз мы меняли головное освещение на Volkswagen Passat CC, которое хоть и демонстрировало в момент обращения весьма неплохую яркость, но владелец пожелал установить новые ксеноновые лампы Philips WhiteVision Gen2 D1S.

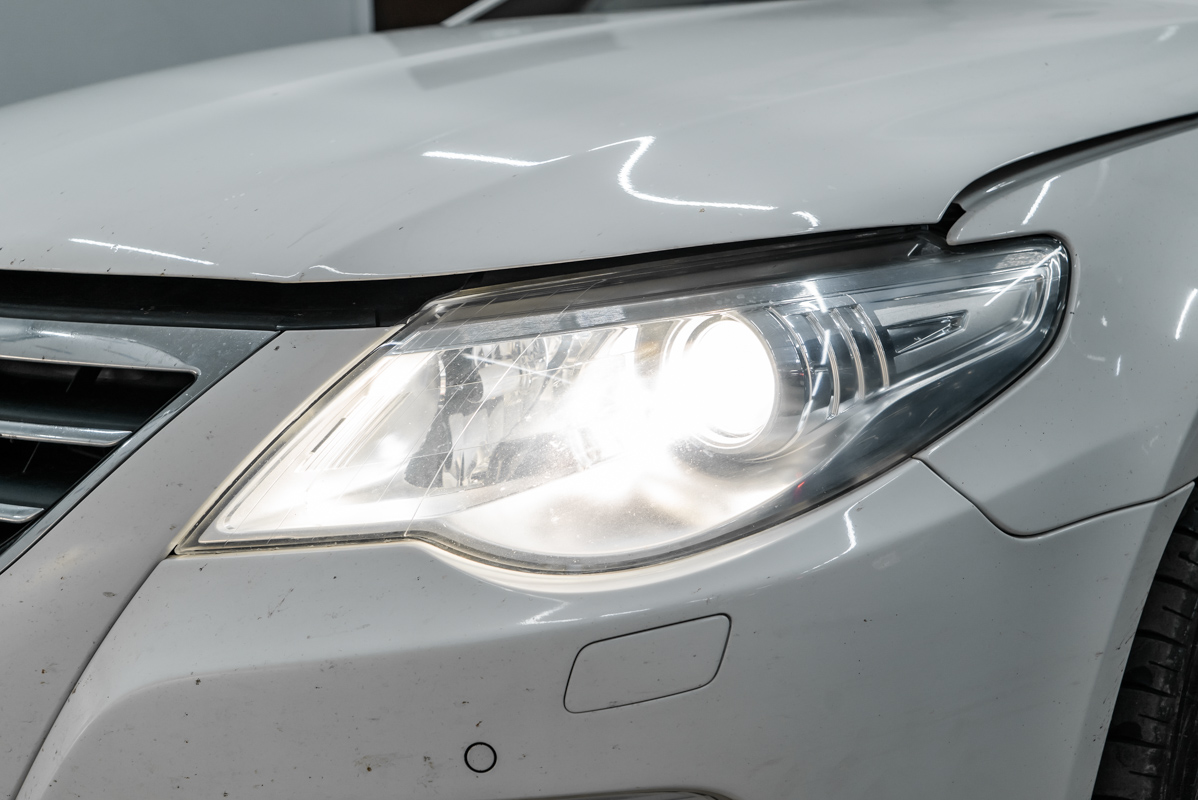

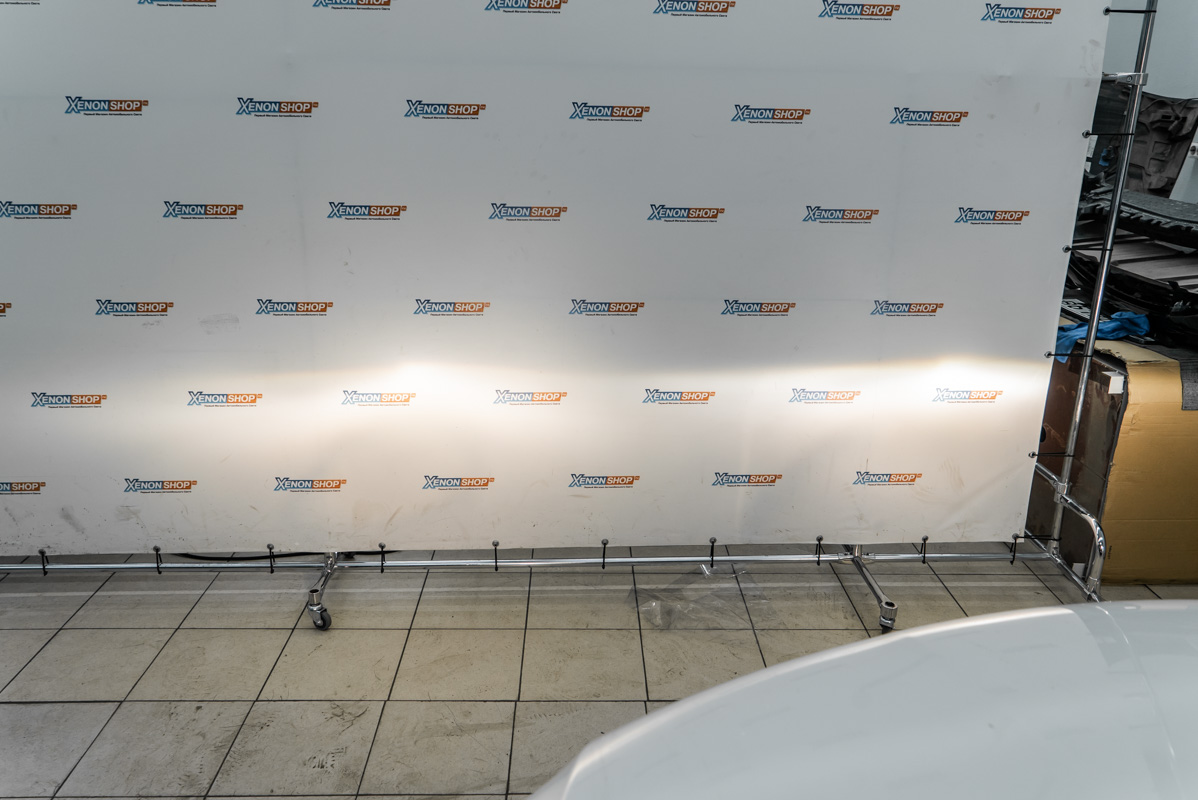

Исходная светотеневая граница, свет фар и вид авто в момент обращения.
Ксеноновые лампы Philips WhiteVision Gen2 D1S светят в температуре 5000K, что на практике выглядит как ярко-белый свет – очень многие автомобилисты отказываются от традиционного бело-желтого освещения, выбирая именно диапазон температур в пределах 5000-6000 кельвинов. Важно отметить, что на рынке автосвета очень много подделок, но у нас в магазине продаются исключительно оригинальные лампы Филипс, которые проверяются на сайте производителя с помощью кода, наклеенного на упаковку.

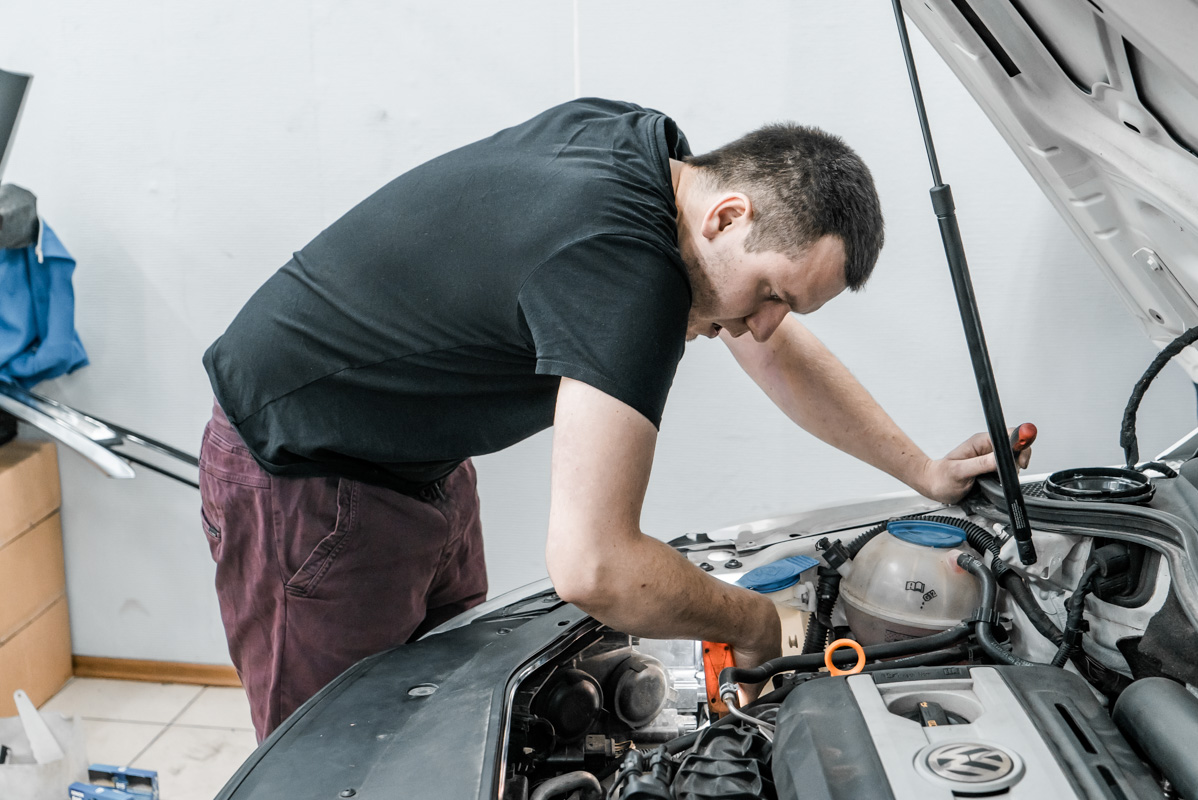

Процесс замены ксенона в фарах.

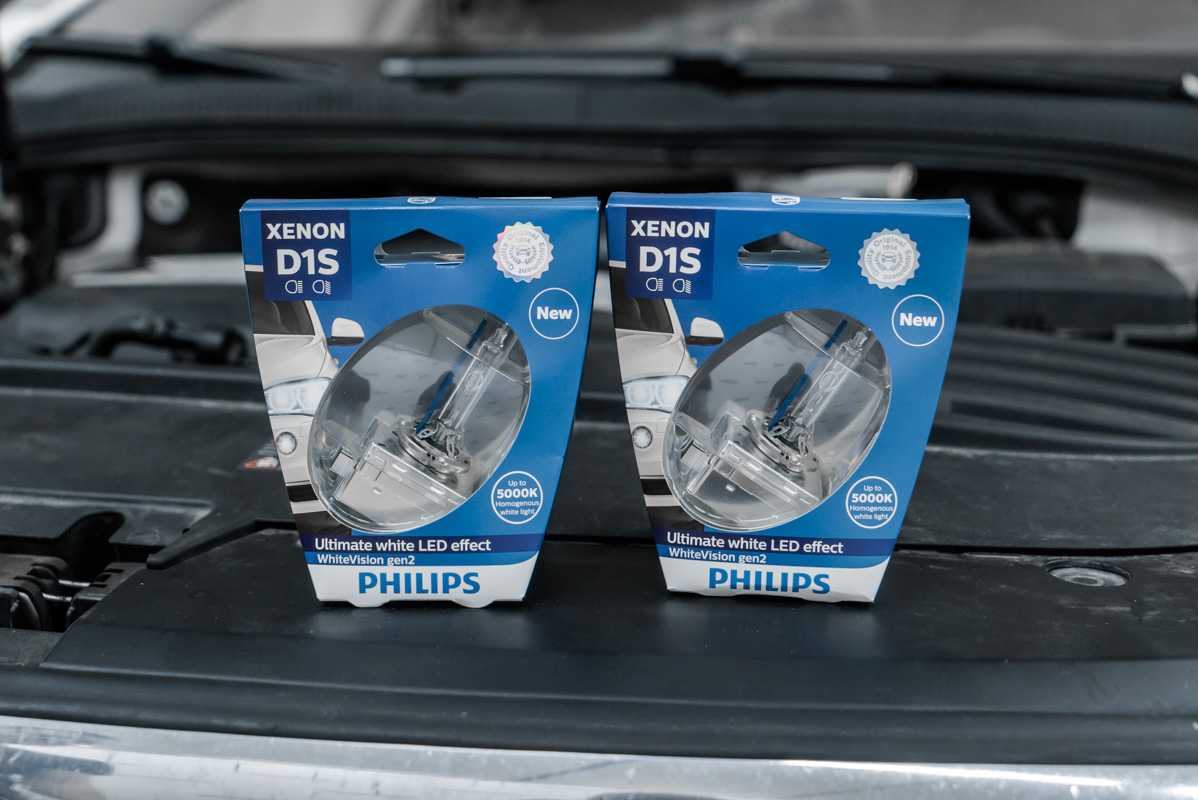

Новые лампы и старая ксеноновая лампочка.
Замена ламп в фарах Фольксваген Пассат СС осуществляется без разбора лицевой части – снимать бампер или фары не требуется, поэтому мы справились минут за 20 . Мы каждый день принимаем огромное количество автомобилей на замену ламп, предоставляя на свои услуги гарантию сроком 1 год; у нас работают опытные мастера, поэтому о результате беспокоиться не нужно, работаем на совесть.

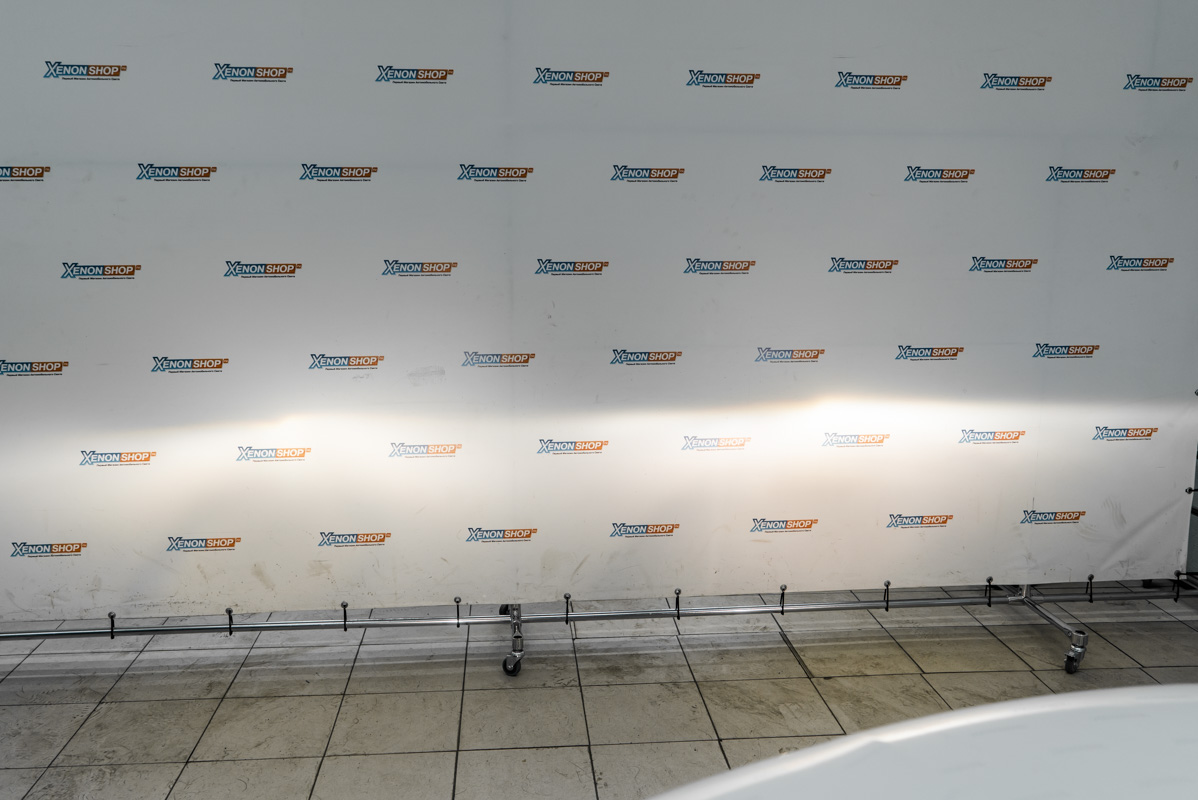

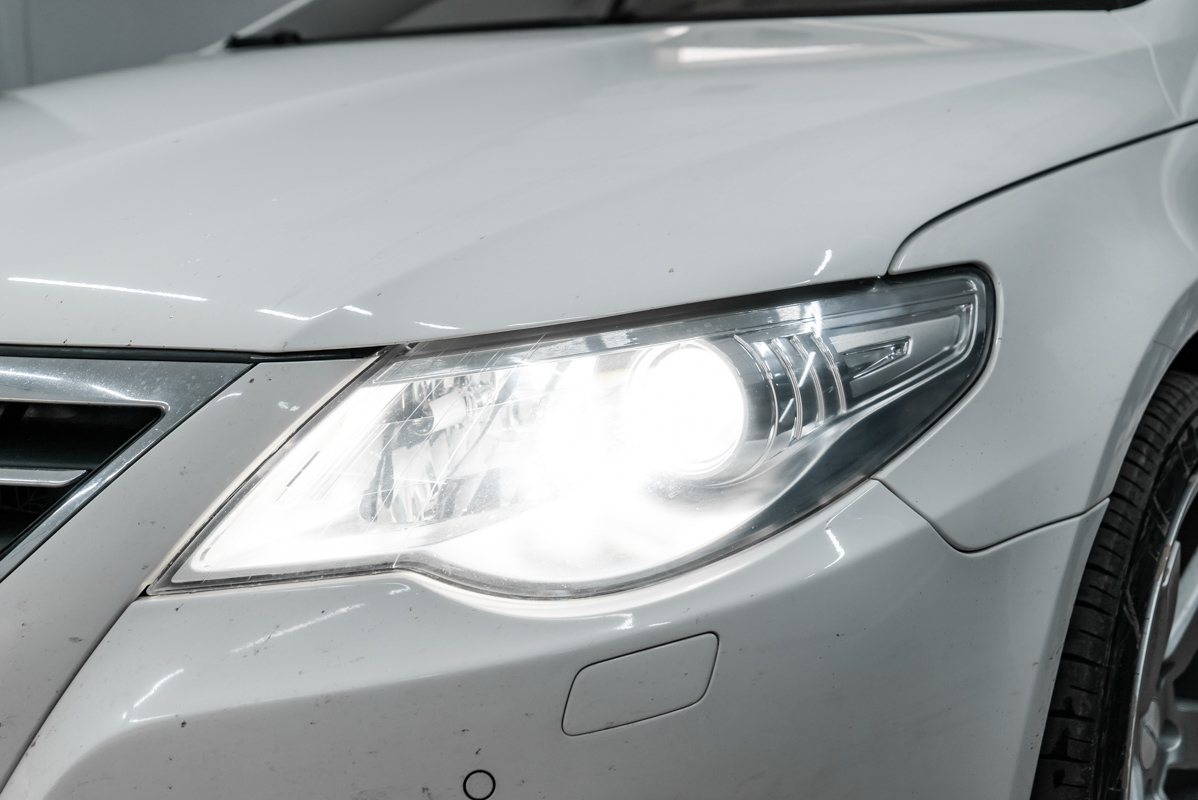

Итоговая светотеневая граница и свет фар с новыми лампами.
По итогу замены ламп ближнего света Volkswagen Passat CC мы увеличили яркость света фар , пусть и не так сильно, как это бывает в случае полного выгорания штатных ламп, но не стоит забывать – автомобиль к нам приехал с неплохой светотеневой границей, что, впрочем, мы можем и сказать про финальный результат. Фары светятся ярко, эффективность рассеивания тьмы на уровне, а хоть ксенон Philips WhiteVision Gen2 D1S и с увеличенной яркостью, но слепить встречных водителей лампы не будут.
Автор: Александр Хряк 26.06.2020 Время прочтения: 4 минут 8 995 просмотров 1 комментарий
Volkswagen Passat B5 автомобиль который выпускался до 2005 года. Но несмотря на возраст автомобиля автомобиль часто встречается на дорогах. Благодаря немецкой основательности при сборке и высокому качеству комплектующих данные автомобили еще резво бегают по стране и высоко ликвидны на вторичном рынке. Фары автомобиля тоже хороши, но время неумолимо и многие требуют замены или реставрации. Можно отогнать автомобиль на СТО, но много автовладельцев предпочитают ремонтировать автомобиль сами.
Для начала перечислим какие фары на Фольксваген Пассат б5 идут в комплекте:
Ремонт фар и замена ламп
Фары Passat B5 неразборные. Ремонт может свестись только к замене лампочек и полировке при необходимости. Заменять лампочки следует только на такую же. При установке ни в коем случае не трогайте лампочку голой рукой. Следы пота от рук на корпусе быстро выведут лампочку из строя. Если получилось следует вытереть лампочку чистой х/б тряпочкой со спиртом. Галогеновые лампочки устанавливаются вместе с блоком розжига.
Замена ламп ближнего света фары VW Passat b5
- снять воздухозаборник;
- снять пластмассовую крышку фары;
- снять разъем с задней части лампочки;
- сжать и отвести в сторону скобы крепления лампочки;
- извлечь лампу из фары;
- установить новую так, чтобы установочный носок фланца попал в выемку рефлектора;
- закрепить лампу скобой крепления;
- подключите разъем;
- закройте крышку и установите воздухозаборник.
Замена лампы дальнего света Фольксваген Пассат
- снять пластиковую крышку;
- снять разъем с задней части лампочки;
- сжать и отвести в сторону скобы крепления лампочки;
- извлечь лампу из фары;
- установить новую так, чтобы установочный носок фланца попал в выемку рефлектора (средний из трех контактов разъема должен смотреть вверх);
- закрепить лампу скобой крепления;
- подключите разъем.
Замена габаритной лампы передней фары Фольксваген Пассат
- Снять пластмассовую крышку с задней части фары;
- Извлечь патрон с лампочкой из нижней части рефлектора;
- Нажать и провернув против часовой извлечь лампу;
- Вставить новую в патрон и нажав повернуть по часовой до фиксации;
- Установить патрон в рефлектор и закрыть крышкой.
Замена лампочки противотуманной фары Passat B5
- снять решетку фары;
- открутить 3 болта крепления;
- отсоединить разъем, приподняв фиксатор;
- снять крышку нажав и повернув по часовой;
- отжать скобы крепления и достать лампочку;
- вставим новую и собрать все в обратном порядке.
В птф имеется регулировка. По необходимости воспользуемся.
Как правильно полировать фары
В ходе эксплуатации фары обязательно начинают терять свои первоначальные характеристики. Они мутнеют, желтеют, покрываются мелкими трещинами и теряют свою способность пропускать свет.
Это говорит, что нужно полировать фары. Чтобы отполировать в домашних условиях Вам понадобятся:
- комплект полировочных кругов;
- небольшое количество абразивной и неабразивной пасты;
- наждачную бумагу с показателем зернистости 400 – 2000;
- строительный скотч;
- шлифовальную машинку или болгарку;
- растворитель White Spirit;
- вода и ветошь.
Переходим к полировке:
- Промываем и тщательно обезжириваем фары.
- Заклеим кузов вокруг фары строительным скотчем. На время обработки фары можно извлечь из гнезда.
- Начинаем шлифовать поверхность фары наждачной бумагой начиная с крупной и заканчивая мелкой. Поверхность должна получиться равномерно матовой.
- Снова промыть, и просушить фары.
- Нанесем небольшое количество абразивной пасты и на малых оборотах начинаем полировку. Следует избегать перегрева обрабатываемой поверхности.
- Обрабатываем пока вся поверхность фары не станет прозрачной.
- Повторяем все с неабразивной пастой для окончательной доводки.
Полировка фары восстановит ее свойства.
Замена и регулировка
Замена фар возможна только на аналоги так как «родные» уже не выпускаются. Фары других производителей это:
- Hella;
- Depo;
- TYC;
- Van Wezel.
Hella – немецкая фирма и выпускает качественную оптику, но цена будет самой высокой.
Depo – тайваньские фары хорошо зарекомендовали себя на европейском и азиатском рынке. Их цена будет приблизительно в 3 раза ниже.
TYC – тоже тайваньская фирма, славящаяся качеством продукции. Это привело к тому, что их часто подделывают в Китае и очень некачественно. Следует внимательно контролировать внешний вид.
Фары VW Passat b5 – не разборные и заменяются полностью. Для этого потребуется ключ Torx 25.
- открыть капот;
- снять поворотник закрепленный пластиковым фиксатором;
- снять заглушки и открутить ключом три болта;
- отсоединить разъем питающего провода;
- извлечь фару из ниши.
Устанавливаем новую фару в обратной последовательности. После установки возможно потребуется регулировка.
Для этого необходимо:
- Установить автомобиль на горизонтальной поверхности;
- Давление шин соответствовать паспортным требованиям;
- Корректор света установить в «0»:
- Ослабить болты крепления так, чтобы фара могла двигаться;
- Покачать кузов, чтобы подвеска встала в исходное положение.
Далее приступаем к регулировке:
- Включаем свет;
- Одну из фар закроем непрозрачным материалом;
- Крестовой отверткой регулируем световой поток по горизонтали и вертикали;
- Закрутим болты и оденем заглушки на них.
Аналогично поступаем с другой фарой. Суть регулировки в том, что свет должен освещать дорогу так, чтобы верхняя граница светового луча на вертикальном экране на расстоянии 10 метров была на 10 см ниже горизонтали проведенной или отмеренной от верхнего края фары. Если ниже – то будет некомфортно ехать. Если выше – фара будет слепить встречных водителей. Регулируется только ближний свет.
Больше, чем фары и бампер, обстрелу камнями песком и всем чем только можно подвергаются противотуманки (ПТФ). Причем у некоторых автомобилистов просто талант бить ПТФ как свои, так и чужие. Настолько метко стреляют камнями из-под колес, что позавидовал бы даже снайпер. Или, наоборот, умудряются люди поймать в ПТФ один единственный вылетевший камень и не куда-нибудь, а именно в стекло противотуманки.
На мой взгляд, виноваты в этих ситуациях все. И те, кто не соблюдает дистанцию, и власти, не способные содержать дороги в нормальном состоянии, и сами автопроизводители, которые за столько лет не придумали как решить вечный вопрос с разбитыми ПТФ. Современные технологии могут практически все, а вот создать ПТФ, которые не будут биться или будут расположены на таком уровне, чтобы их не повреждали камни и песок — пока что не удалось ни одному автогиганту.
Кстати, пока вы не получили разбитые или отпескоструенные противотуманки, рекомендую забронировать их пленкой, более подробно об этом читайте здесь.
После такого длительного вступления предлагаю прейти непосредственно к теме статьи — замена ПТФ на Фольксваген Пассат ЦЦ.
Разбитые туманки можно ремонтировать, можно попытаться заменить стекол, а можно заменить целиком. Потеющие фары и противотуманки также со временем становятся причиной перегорания лампочек. Решить проблему запотевания можно разными способами об этом я писал в этой статье. А можно просто заменить ПТФ целиком.
Существует два варианта замены — оригинальные и не оригинальные запчасти. Первые — качественные и дорогие, вторые — дешевые и не всегда качественные, поэтому тут нужно выбирать. В данном случае были куплены лампы DEPO код: 441-2049R-UQ (правая), 441-2049L-UQ (левая).
Для работы необходимо иметь TORX и пластиковую лопатку для снятия пластиковых деталей.
Собственно работа:
- Используя TORX, откручиваем один винт крепления, после чего пластиковой лопаткой поддеваем облицовку противотуманок.
- Далее крестовой отверткой откручиваем два винта крепления ПТФ.
- Достаем противотуманку и, отключив питание производим ее замену.
- Сборка производится в обратном порядке. Перед тем как приступать к сборке, проверьте правильность подключения и работоспособность ПТФ.
Если есть возможность забронируйте сразу обе противотуманки, это и позволит избавиться от подобных растрат в дальнейшем.
Замена лампочек внешнего освещения Volkswagen Passat B5
Перед заменой лампочки внешнего освещения проверьте соответствующую электрическую цепь и предохранитель. Не касайтесь стеклянной колбы лампы голыми руками. Отпечаток пальца испаряется и осаждается на рефлекторе, в результате чего ухудшается освещение. Обязатель но заменяйте вышедшие из строя лампы на лампы того же типа. Возникающие по неосторожности пятна от прикосновений протрите чистой безворсовой тряпкой или спиртом.
При замене ксеноновых ламп необходимо быть очень внимательным и осторожным, так как от источника питания этих ламп можно получить сильный удар током.
Замену газоразрядных (ксеноновых) ламп, которые можно определить по наклейке со знаком высокого напряжения на корпусе лампы, не рекомендуется производить самостоятельно.
Предупреждение
В лампах накаливания Н7 повышенное давление и они могут лопнуть при замене, поэтому при замене этих ламп следует надеть перчатки и защитные очки.
Лампа ближнего света
Элементы крепления лампочки ближнего света
