Попробую усложнить задачу.
Ситуация такова.
При вкл. габаритов естественно притухает экран на потехе(бубнитола).
Это стандартная ситуация. Но после внесения в Правила постоянного включения дневных ходовых - возникла небольшая проблемка.
Теперь днём включены габариты и ПТФ, и естественно на приглушенном экране ни черта не видать(особенно в редкие солнечные дни)!! При движении экран - фиг с ним, но камера заднего хода - без неё уже не могу.
При этом обсуждаемый выше переключатель действительно возвращает яркость на панель приборов, НО экран не реагирует.Может провод управления яркости экрана не туда присоединен. (У меня Клюгер, потеху ставил япошка)
Что предпринять? Ставить отдельную кнопку для переключения яркости экрана? Синхронизировать экран с включением ближнего и дальнего?
Может еще варианты есть?
Собственно вопрос как к практику, что проще сделать с наименьшими механическими разборками и установками допол.релюшек и переключателей, развязывающих диодов и т.п.
ГриГорец
Я с Вами.
MaZaY
Super Moderator
Попробую усложнить задачу.
Ситуация такова.
При вкл. габаритов естественно притухает экран на потехе(бубнитола).
Это стандартная ситуация. Но после внесения в Правила постоянного включения дневных ходовых - возникла небольшая проблемка.
Теперь днём включены габариты и ПТФ, и естественно на приглушенном экране ни черта не видать(особенно в редкие солнечные дни)!! При движении экран - фиг с ним, но камера заднего хода - без неё уже не могу.
При этом обсуждаемый выше переключатель действительно возвращает яркость на панель приборов, НО экран не реагирует.Может провод управления яркости экрана не туда присоединен. (У меня Клюгер, потеху ставил япошка)
Что предпринять? Ставить отдельную кнопку для переключения яркости экрана? Синхронизировать экран с включением ближнего и дальнего?
Может еще варианты есть?
Собственно вопрос как к практику, что проще сделать с наименьшими механическими разборками и установками допол.релюшек и переключателей, развязывающих диодов и т.п.
не работает подсветка кнопки аварийки, как поменять V30?
1. ПОДДЕЛ СО ВСЕХ СТОРОН БЛОК КЛИМАТА: ЗАЩЕЛКИ ОТЩЕЛКНУЛИСЬ
2. ВЫНУЛ ОСТОРОЖНО БЛОК И ОТКЛЮЧИЛ РАЗЪЕМ БЛОКА
3. ОТКРУТИЛ 5 ШУРУПОВ ВНУТРЕННЕГО КОРПУСА БЛОКА И ОТСОЕДИНИЛ РАЗЪЕМ
4. ПРОВЕРНУЛ ПАТРОН В МЕСТЕ АВАРИЙКИ И ДОСТАЛ ПЕРЕГОРЕВШУЮ ЛАМПОЧКУ
ВЫЯСНИЛОСЬ ЧТО ЛАМПОЧКИ НЕ ОЧЕНЬ СТАНДАРТНЫЕ 2-3 ММ В ДИАМЕТРЕ БЕЗ ЦОКОЛЯ НО С УСАМИ. РАЗБИРАЛ ВЕЧЕРОМ В МАГАЗИН ЗАВТРА ИДТИ БЫЛО НЕОХОТО.
БЫЛО ПРИНЯТО РЕШЕНИЕ УСТАНОВИТЬ СВЕТОДИОД. ЦВЕТ ЗНАЧЕНИЯ НЕ ИМЕЛ Т.К. КНОПКА СВЕТИТСЯ КРАСНЫМ.
УСТАНОВИЛ КРАСНЫЙ ДИОД 3 ММ.
ЗАТЕМ ВЫЯСНИЛОСЬ ЧТО В ПОДСВЕТКЕ КНОПОК КЛИМАТА СТОЯТ ЛАМПОЧКИ ТАКИЕЖЕ НО С ЗЕЛЕНЫМ РЕЗИНОВЫМ КОЛПОЧКОМ, А В ПОДСВЕТКЕ ДИСПЛЕЯ БОЛЕЕ КРУПНЫЕ ЛАМПОЧКИ.
ОДНА КНОПКА НЕ ГОРЕЛА. ПРИШЛОСЬ ВЫНУТЬ ЛАМПОЧКУ ИЗ ПОДСВЕТКИ КНОПКИ ВЕНТИЛЯТОРА И ВСТАВИТЬ НА ЕЕ МЕСТО СВЕТОДИОД -БЕЛЫЙ.
НО ЗЕЛЕНЫЙ ЦВЕТ МНЕ НРАВИТСЯ БОЛЬШЕ.
5. СОБРАЛ ВСЕ В ОБРАТНОМ ПОРЯДКЕ.
ЧТО ПОЛУЧИЛОСЬ ФОТО ВЫЛОЖУ ПОЗЖЕ
ДОБРАЛСЯ ДО ЛАМПОЧКИ ТАК:
1. ПОДДЕЛ СО ВСЕХ СТОРОН БЛОК КЛИМАТА: ЗАЩЕЛКИ ОТЩЕЛКНУЛИСЬ
2. ВЫНУЛ ОСТОРОЖНО БЛОК И ОТКЛЮЧИЛ РАЗЪЕМ БЛОКА
3. ОТКРУТИЛ 5 ШУРУПОВ ВНУТРЕННЕГО КОРПУСА БЛОКА И ОТСОЕДИНИЛ РАЗЪЕМ
4. ПРОВЕРНУЛ ПАТРОН В МЕСТЕ АВАРИЙКИ И ДОСТАЛ ПЕРЕГОРЕВШУЮ ЛАМПОЧКУ
ВЫЯСНИЛОСЬ ЧТО ЛАМПОЧКИ НЕ ОЧЕНЬ СТАНДАРТНЫЕ 2-3 ММ В ДИАМЕТРЕ БЕЗ ЦОКОЛЯ НО С УСАМИ. РАЗБИРАЛ ВЕЧЕРОМ В МАГАЗИН ЗАВТРА ИДТИ БЫЛО НЕОХОТО.
БЫЛО ПРИНЯТО РЕШЕНИЕ УСТАНОВИТЬ СВЕТОДИОД. ЦВЕТ ЗНАЧЕНИЯ НЕ ИМЕЛ Т.К. КНОПКА СВЕТИТСЯ КРАСНЫМ.
УСТАНОВИЛ КРАСНЫЙ ДИОД 3 ММ.
ЗАТЕМ ВЫЯСНИЛОСЬ ЧТО В ПОДСВЕТКЕ КНОПОК КЛИМАТА СТОЯТ ЛАМПОЧКИ ТАКИЕЖЕ НО С ЗЕЛЕНЫМ РЕЗИНОВЫМ КОЛПОЧКОМ, А В ПОДСВЕТКЕ ДИСПЛЕЯ БОЛЕЕ КРУПНЫЕ ЛАМПОЧКИ.
ОДНА КНОПКА НЕ ГОРЕЛА. ПРИШЛОСЬ ВЫНУТЬ ЛАМПОЧКУ ИЗ ПОДСВЕТКИ КНОПКИ ВЕНТИЛЯТОРА И ВСТАВИТЬ НА ЕЕ МЕСТО СВЕТОДИОД -БЕЛЫЙ.
НО ЗЕЛЕНЫЙ ЦВЕТ МНЕ НРАВИТСЯ БОЛЬШЕ.
Попробую усложнить задачу.
Ситуация такова.
При вкл. габаритов естественно притухает экран на потехе(бубнитола).
Это стандартная ситуация. Но после внесения в Правила постоянного включения дневных ходовых - возникла небольшая проблемка.
Теперь днём включены габариты и ПТФ, и естественно на приглушенном экране ни черта не видать(особенно в редкие солнечные дни)!! При движении экран - фиг с ним, но камера заднего хода - без неё уже не могу.
При этом обсуждаемый выше переключатель действительно возвращает яркость на панель приборов, НО экран не реагирует.Может провод управления яркости экрана не туда присоединен. (У меня Клюгер, потеху ставил япошка)
Что предпринять? Ставить отдельную кнопку для переключения яркости экрана? Синхронизировать экран с включением ближнего и дальнего?
Может еще варианты есть?
Собственно вопрос как к практику, что проще сделать с наименьшими механическими разборками и установками допол.релюшек и переключателей, развязывающих диодов и т.п.
ГриГорец
Я с Вами.
MaZaY
Super Moderator
Попробую усложнить задачу.
Ситуация такова.
При вкл. габаритов естественно притухает экран на потехе(бубнитола).
Это стандартная ситуация. Но после внесения в Правила постоянного включения дневных ходовых - возникла небольшая проблемка.
Теперь днём включены габариты и ПТФ, и естественно на приглушенном экране ни черта не видать(особенно в редкие солнечные дни)!! При движении экран - фиг с ним, но камера заднего хода - без неё уже не могу.
При этом обсуждаемый выше переключатель действительно возвращает яркость на панель приборов, НО экран не реагирует.Может провод управления яркости экрана не туда присоединен. (У меня Клюгер, потеху ставил япошка)
Что предпринять? Ставить отдельную кнопку для переключения яркости экрана? Синхронизировать экран с включением ближнего и дальнего?
Может еще варианты есть?
Собственно вопрос как к практику, что проще сделать с наименьшими механическими разборками и установками допол.релюшек и переключателей, развязывающих диодов и т.п.
Подсветка кнопок ⇐ Noah Town\Lite Ace. Тюнинг, мультимедиа и дополнительное оборудование
Модератор: Карпуха
Клавиша внутри проклейка фольгированный скотчем, для большей яркости индикации. В месте, где проходят пины , подрезает пластик в районе плюсовой перемычки
Готовый вариант.
Потроха этих кнопок предстоит совместить.
Аккуратно фрезерном отверстие.
Добавляем "мамку" "-" , предварительно вытащив фиксатор пинов в колодке.
Перемычка "+" для индикаторной лампы.
Готовый вариант. Индикация включения птф Лит Айс Ноах, дорестайл.
Подсветка кнопок стеклоподъемников
Установка светодиодов подсветки кнопок – «светлячков» в стране восходящего солнца – новая мода «домашних» тюнеров. Делается все настолько просто, что никаких комментариев не требуется. Не забудьте про установку дополнительного сопротивления последовательно со светодиодом.
Настало время полезного тюнинга. Не секрет, что подсветка кнопок, расположенных справа от панели приборов, просто отсутствует. В вечернее время приходится искать нужную кнопку (рис. 1). Японские тюнеры приходят на помощь. ;-)
Рассмотрим изготовление подсветки своими силами на Toyota Sparky (Daihatsu Atrai-7).
Для начала заготовим необходимую проводку, клеммы и лампочки (рис.
Подсветка кнопок 2 (продолжение)
Продолжаем развивать тему подсветки кнопок. Рассмотрим вариант изготовления индикации включения противотуманок. Эту кнопку придется разобрать полностью (рис. 1). В клавише делаем отверстие (рис. 2) под рассеиватель (рис.3), который можно изготовить из любого подходящего материала (оргстекло, остатки рассеивателя блок фары и т.д.). В собранном виде кнопка будет.
Молодец - что все это описал :)
Я тоже сделал, как только машину купил. Фотика не было под рукой - вот и не оформил отчет, а у тебя все получилось :)
Нужна помощь с Camry V70, не работает подсветка
Доброго дня всем!
Нужна помощь по Camry V70.
Не работает подсветка кнопок по салону, на климате, подсветка кнопок магнитолы и т.д.
Свет потолочной панели, фары светятся. Сам климат и магнитола работают.
При включении габаритов подсветка кнопок не включается, указатель температуры на табло климата тоже тухнет.
По схеме смотрели, на предохранители 10А Tail и 5A Panel питание не приходит при включении габаритов.
Там только видно Body ECU , далее реле TAIl Relay(где оно вообще находится?) и сами два предохранителя.
Помогите пожалуйста разобраться в проблеме.
Доброго дня всем!
Нужна помощь по Camry V70.
Не работает подсветка кнопок по салону, на климате, подсветка кнопок магнитолы и т.д.
Свет потолочной панели, фары светятся. Сам климат и магнитола работают.
При включении габаритов подсветка кнопок не включается, указатель температуры на табло климата тоже тухнет.
По схеме смотрели, на предохранители 10А Tail и 5A Panel питание не приходит при включении габаритов.
Там только видно Body ECU , далее реле TAIl Relay(где оно вообще находится?) и сами два предохранителя.
Помогите пожалуйста разобраться в проблеме.
Доброго дня всем!
Нужна помощь по Camry V70.
Не работает подсветка кнопок по салону, на климате, подсветка кнопок магнитолы и т.д.
Свет потолочной панели, фары светятся. Сам климат и магнитола работают.
При включении габаритов подсветка кнопок не включается, указатель температуры на табло климата тоже тухнет.
По схеме смотрели, на предохранители 10А Tail и 5A Panel питание не приходит при включении габаритов.
Там только видно Body ECU , далее реле TAIl Relay(где оно вообще находится?) и сами два предохранителя.
Помогите пожалуйста разобраться в проблеме.

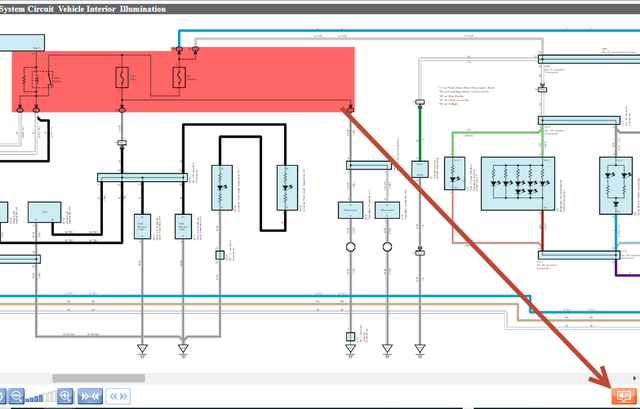

Чтобы найти, ге находится элемент, кликаете на него, внизу справа появится иконка.
По иконке попадаете туда, ге используется данныый элемент. Выбирате его расположение
