Пересвет приборной панели тойота авенсис т250
Всем привет!) Пока Вы читали мою запись БЖ про инверсию дисплея "климы"… я за 2 часа успел пересветить панельку приборов. Диоды купил в этом магазине: hviero-vip.ru.aliexpress.…042311.0.0.274233edm7kEnx
Диоды заменил на 1210 (3528).
Стрелки снимаются туго но не сложно…я подложил лишь бумагу вокруг стрелок чтобы не испачкать приборку (хоть и мыл руки с мылом…)) …но пятна могут остаться), просто надо посильнее их потянуть. Если пальчики слабые можно и чем нибудь тонким и металлическим.
Еще полтора часика и диодики впаяны…при пайке сразу проверял тестером свечение на плате.
Далее сборка. Остановлюсь только на стрелках…когда ставил их, вал "моторчиков" можно от руки поставить в крайнее положение до упора…а стрелки потом надеть и выставить как они стояли.
Ну и вот все готово…)
Результатом доволен на 100%…остались не пересвеченные "кнюпели" на панели и дверях…но это уже мелочи жизни.
Ругайте или хвалите, рад вашим коментам…Всем добра и бабла!
Toyota Avensis 2004, 116 h. p. — tuning
Comments 49
Чётко получилось. кроме двух синих значков…Экраны на приборки не инверсировал?!
началоась такая петрушка с приходом холодов, ну или мб так совпало.
Добрый день, отдавал знакомому панель, сделалили пересвет абсолютно всех диодов, по началу все работало отлично, но после началась проблема, стрелка ур-ня топлива — если я резко заводил машину, могла остаться на нуле, а стрелка ур-ня охлаждающей жидкости теперь может уходить вверх и делать полный оборот. Прошу подсказать, мб кто сталкивался? в чем косяк ? мастер вроде с руками, не первый год делает, в чем может быть проблема?
Что значит резко заводить машину?!На месте стрелка может оставать, если её сильно посадили на её ишток, она просто цепляется за черную панель на которой пиктограммы.
Добрый день, отдавал знакомому панель, сделалили пересвет абсолютно всех диодов, по началу все работало отлично, но после началась проблема, стрелка ур-ня топлива — если я резко заводил машину, могла остаться на нуле, а стрелка ур-ня охлаждающей жидкости теперь может уходить вверх и делать полный оборот. Прошу подсказать, мб кто сталкивался? в чем косяк ? мастер вроде с руками, не первый год делает, в чем может быть проблема?
И что за стрелка охлаждающей жидкости-тоже не понял?!
Стрелка температуры двигателя
И что за стрелка охлаждающей жидкости-тоже не понял?!
Это на стоячей машине, как можно заметить стрелка скорости тоже врет, а стрелка температуры двигателя показывает температуру при -3 на улице и остановкой в 8 часов
Многие автовладельцы замечают, что на разных модификациях Тойоты загорается лампочка «TRC On». Но что это такое, не все знают.
TRC в переводе с английского означает «Traction Control». Датчики скорости отслеживают скорость вращения колес, и система использует меры для понижения тяги. Первые модификации автомобилей снижали тяги за счет глушения оборотов двигателя. Современные транспортные средства уменьшают скорость за счет специальной вискомуфты.
Если горит лампа «TRC On» — это значит, что включена система контроля за пробуксовкой колес и гашением заносов. В Тойоте эта система следит и смягчает заносы и пробуксовки. Хотя она изначально создавалась только как противобуксовочная.
Система TRC работает следующим образом:
- Датчики следят за скоростью колес. Сигналы поступают на ЭБУ (электронный блок управления).
- Если устройство засекает повышение оборотов, то передает сигнал на исполнительные устройства.
- Специальные клапаны автоматического TRC блокируют движение колес, которые начинают буксовать.
Таким образом трекшн-контроль защищает водителя и автомобиль от создания аварийных ситуаций на дорогах.
Внимание! На автомобилях марок Тойота Авенсис, Auris и многих других на приборной панели есть кнопка под названием «TRC Off». Она позволяет отключить трекшн-контроль
Ошибки VSC и TRC off
Если совместно загорелись TRC Off и VSC на Тойота Авенсис, то это значит, что появились неисправности либо с колесами, либо с двигателем или оборвалась проводка.
Необходимо продиагностировать информацию датчиков через программное обеспечение компьютера. Если автовладелец – опытный механик, то он может это сделать дома. Если водитель не имеет опыта работы с диагностической аппаратурой, сканером, то рекомендуется ехать на СТО.
Внимание! Эксперты и опытные автовладельцы не рекомендуют скидывать ошибки VSC и TRC OFF Тойоты Авенсис или Auris с помощью снятия клеммы с аккумуляторного блока. Если проблема была не в глюке прошивки компьютера, она повторится
и легкая неисправность превратится в капитальный ремонт всей машины.
На Тойотах Авенсис обычно лампочки TRC Off и VSC загораются гирляндами. К ним добавляется третья лампа Check Engine. Это распространенные ошибки, о которых ведутся обсуждения владельцев автомобилей Прадо, Toyota Progress NC 300, на специализированных форумах.
Проявляется проблема в различное время года. Интенсивное появление ошибки обязано холодам в зимний сезон, к которым автомобили не привыкли и компьютер может давать сбои. Но часто TRC Off у Тойоты загорается, когда неисправность находится в самой машине.
Когда горит VSC совместно с TRC в Тойоте Авенсис проблемы могут быть:
- с двигателем, если дополнительно загорается лампа «Check Engine». Выход из строя мотора дает следующие виды неисправностей, которые заметит водитель без сканера: увеличение потребления топлива, снижение мощности во врем ядвижения по ровной местности, сложности в переключении передач, внезапные остановки или подергивания автомобиля;
- повреждение проводов, идущих к датчикам ABS;
- слабое давление в шинах;
- плохой контакт на стопарях;
- если недавно заменен руль, а калибровка не была выполнена.
Внимание! Эксперты подтверждают, что на Тойотах Авенисах и Аурисах подсвечивание лампы VSC и трекшн-контроля – обычный глюк. Рекомендуется проверить разъемы, пошевелить их, разъединить и обратно вставить
Советы по исправлению ошибки
Что делать автовладельцу, если горит TRC OFF:
- если сканер показывает ошибку P0037 – осмотреть места скрутки и соединения первой или второй лямбды и проводов за ней. Возможно они перетерлись. Любая ржавчина, влага могут стать причиной появления ошибки о наличии проблем с трекшн-контролем;
- проверить давление в шинах. Разность давление в 0,3 мПа может привести к появлению лампочек трекшн-контроля и VSC на мониторе. Примерное давление в шинах в 2,4 атмосферы.
Если автовладелец собрался покупать датчик, то необходимо выбирать оригинальный. Не оригинал быстро выходит из строя, и ошибка снова появляется на мониторе приборной доски.
Если двигатель автомобиля троит, а ошибки появляются те же самые, то эксперты рекомендуют поменять катушку на свечах, почистить форсунки. Желательно заправляться качественным бензином. Особенно, если автомобиль был выпущен в начале нулевых.
На Ленд Крузерах, Тойотах Rav 4 эти ошибки появляются из-за старого кислородника. Опытные механики советуют его заменить.
В некоторых случаях механики на СТО могут перепрошить программу в электронном блоке управления.
При проверке сканером появляются следующие коды:
- С1241 – низкое напряжение в сети. Эксперты рекомендуют зарядить или заменит аккумуляторную батарею;
- P1667 – неисправность клапана VSV. Его необходимо заменить, а ошибку убрать с помощью сканера;
- С1201 – неисправность в системе ECM. Это блок управления двигателем. Если ошибка загорается вместе с VSC и Check Engine, то следует заменить блок управления двигателем. В него входят: печатная плата, процессор, флеш-память. Рекомендуется делать ремонт только у профессионалов, специализирующихся на ремонте двигателей различных модификаций Тойота.
Если с остальными неисправностями автовладелец может тянуть до бесконечности, то проблема с двигателем должна быть решена сразу. Дальнейшее промедление вызовет полную остановку транспортного средства и капитальный ремонт или замену на новый мотор.
ОСВЕЩЕНИЕ САЛОНА ТОЙОТА АВЕНСИС 2 ПОКОЛЕНИЯ . УСТАНОВКА СВЕТОДИОДНЫХ ЛАМПОЧЕК.
Дополнительные материалы
Замена ламп в приборной панели.
Меняем подсветку приборной панели ТОЙОТА СПРИНТЕР.Наклеил полосу на лобовое стекло.
✔️Пересвет панели приборов для бедных на ЛЮБОМ авто.
Toyota Avensis D4D Щиток приборов
Toyota Lend Cruser 100 пересвет щитка приборов
Замена лампочек на торпеде Авенсис т22 часть 1
LED подсветка приборки Tayota Avensis

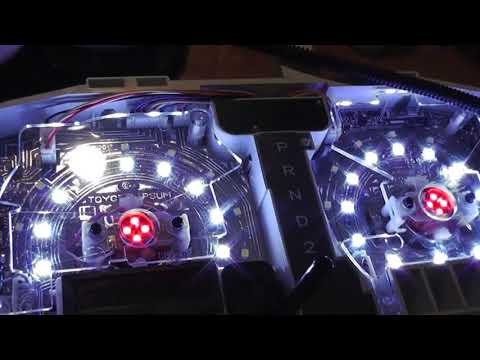

Пересвет приборной панели Toyota IPSUM
