Пересвет блока печки ваз 2110
Блок управления печкой на ваз 2110 частенько выходит из строя и требуется его замена или ремонт, по том как провести замену этого блока вы можете узнать ниже, а также вы можете узнать о модернизации блока управления печкой ваз 2110.
Замена блока управления печкой на ваз 2110
Для замены блока управления печкой нам потребуется две отвертки крестовая и с плоским жалом.
Нужно подковырнуть отверткой блок управления, но нужно все делать аккуратно чтобы не повредить крепеж блока управления, сняв с крепления одной стороны переходим к другой. Вытащив блок управления печкой мы увидим проводку и различные фишки.
Отсоединяем все фишки и проводку от блока управления печкой и снимаем блок.
Работа завершена, теперь можно провести ремонт и модернизацию.
Доработка подсветки блока управления печкой ВАЗ 2110

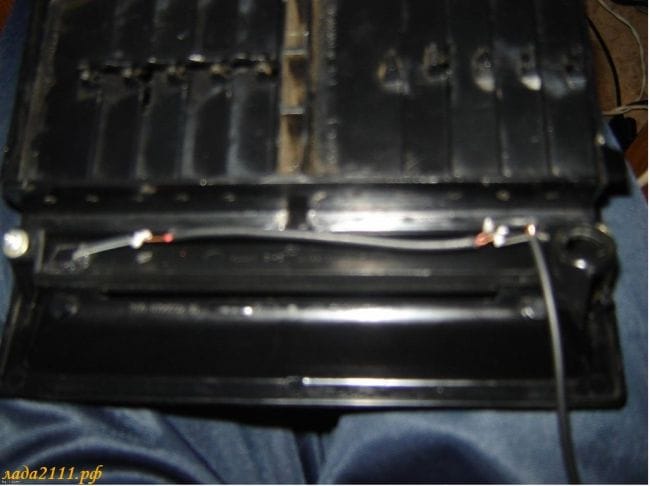

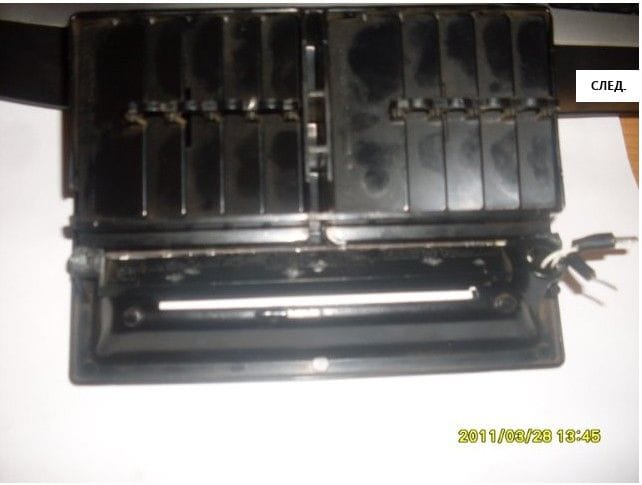

Выше на фото вы видите разобранный блок сауо.

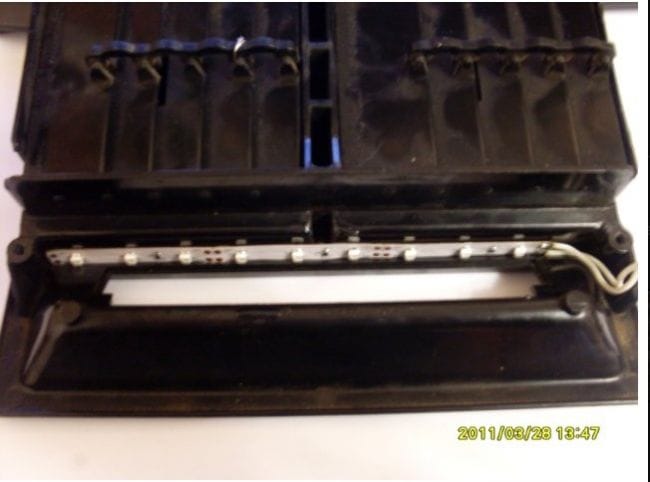

Устанавливаем светодиодную ленту слева 2 отрезка белой ленты справа синей.
Подсветка в салоне транспортного средства уже давно является одной из обязательных составляющих для повышения комфорта водителя при управлении автомобилем, особенно в ночное время суток. Большинство производителей машин выпускают автомобили со штатной подсветкой не только панели приборов, а и других деталей, которые расположены в поле зрения водителя и визуально облегчают поиск агрегатов для включения нужного элемента в машине.
Выход из строя любого осветительного прибора в салоне машины, даже если он не влияет на качество работы автомобиля и основные его технические характеристики, доставляет значительные неудобства для водителя, что стимулирует его к действию. Часто в таких случаях работа не заканчивается заменой штатного элемента освещения. Дополнительно владельцами машин проводится усовершенствование осветительного прибора.
Одним из таких элементов является подсветка печки транспортного средства. В этой статье речь пойдёт о том, как поменять лампочку на печке ВАЗ-2110 и усовершенствовать освещённость отопителя своими руками.
Замена лампочки подсветки печки ВАЗ-2110 своими руками
Если подсветка печки на вашем транспортном средстве перестала гореть, то это может свидетельствовать о выходе из строя лампы накаливания или же о проблемах с электропроводкой.
Работа по замене лампочки регулятора отопителя не отличается значительными трудностями, потому каждый автовладелец может произвести её самостоятельно. Для этого необходимо приобрести изначально новые панельные лампочки. Часто, для улучшения подсветки регулятора устанавливаются вместо обычных ламп светодиодные, которые отличаются более качественным потоком света и длительным сроком службы.
Перед началом работы обязательно переключите все регуляторы в нерабочее состояние. Это необходимо для того, чтобы при подключении отопительного элемента не перегорели контакты от большой нагрузки. Для того чтобы добраться до источника света, необходимо провести демонтаж блока управления отопителя. Изначально снимаются пластиковые заглушки, которые находятся по бокам регулятора печки. В тех местах, где были заглушки, находятся защёлки. Для извлечения панели регуляторов надо просунуть пальцы в боковые отверстия, нажать на защёлки и извлечь блок управления отоплением автомобиля.
Производить демонтаж необходимо очень аккуратно, чтобы не повредить проводку. К переключателям отопителя подходят укороченные провода. Надо немного потянуть блок на себя и отсоединить штекера. Дальше очень осторожно, с помощью отвёртки снимаются ручки переключателей. После этого надо открыть четыре защёлки по бокам панели регуляторов, демонтировать крышку изделия и снять прозрачный рассеиватель света.
Теперь остаётся только заменить вышедшую из строя лампочку новым источником света. Прежде чем собирать всё на свои штатные места, предварительно проверьте работу установленного элемента освещения. Для этого подключите блок управления к штекеру в автомобиле, и включите зажигание. Если лампа не горит, тогда проблема может быть в проводке отопителя, точнее, в контактах гнезда лампы. Для выявления причины надо иметь тестер и элементарные познания электроники. Если нет контакта в гнезде, его также придётся заменить, купив новую деталь на рынке или в автомобильном магазине. Замена производится путём пайки изделия вместо старого гнезда лампы. Обязательно заизолируйте после устранения неполадки места пайки, чтобы не спровоцировать в дальнейшем короткое замыкание.
После устранения неполадки можно устанавливать новую лампочку, обычную или светодиодную. Ещё раз проверьте функционирование осветительного элемента. Дальше можно собирать печку в обратном порядке.
Модернизация подсветки блока управления отопителем
Очень часто, параллельно с заменой лампочки проводится модернизация освещения панели регуляторов отопителя. Дело в том, что штатная подсветка печки транспортного средства очень тусклая по сравнению с панелью приборов ВАЗ-2110. Её не всегда достаточно для комфортного переключения режимов отопителя в ночное время суток.
Модернизировать внешний вид панели регуляторов, можно поставив светодиодную лампочку вместо обычной лампы накаливания. Светодиодная лампа характеризуется более интенсивным свечением. В продаже есть элементы освещения разных цветов. Чаще всего для освещения приборов используют белый, красный, синий или зелёный цвета. Иногда доработке подвергается шкала заслонки печки ВАЗ-2110, внешний вид которой усовершенствуется с помощью светодиодных элементов. Их можно подобрать под цвет освещения регуляторов отопителя.
Подведём итоги
Отсутствие подсветки на панели управления отопителем не влияет на технические характеристики автомобиля, однако, доставляет значительные неудобства для водителя. Поиск неосвещённого переключателя печки в ночное время отвлекает внимание водителя от дороги и может стать косвенной причиной аварийной ситуации.
Чтобы сменить торпеду целиком надо менять проводку или старая подойдёт?
Ещё вопрос: удалил заводскую шумку проклеел своей и торпеда встала как надо без зазора?
Я со старой делал
На видео все показал ✊🏻
В бункере ночью не очень ночью, то когда едешь по красоте, но все ямы твои.
@Basics Style хз, хз, ямы бомба
Здорова .как подключил я ща тоже хочу поставить панель приоры 2 с бортовым .подскажи пжл
Я же все подробно рассказывал в видео )
Олег мне такую торпеду сможешь найти у себя там в городе
Олег эт мой батя 😂
Нету у меня их, сам из другого города заказывал
Могли бы не материться так после каждого второго слова. аж не возможно смотреть в общественном иль в семейном кругу. поймите правильно
Ну это было почти начало, братанчик) в след видео уже меньше мата )
Цена торпеды такой?
16к пустая на разборе
Чем-то напоминает Hustle Hard Sound
Так ты скажи чем 🤣
@Basics Style напоминает..
Ну посмотри видосы дальше и скажи напоминает или нет 🤣
@Basics Style да не только
Тем что приора 2 панель ?)
@Basics Style это верно)
Без мата иногда сложно )))
Тебе надо брат 106 матор тоже постовит и всё и она будет заряженая
Запили видос про двойной выхлоп на десятке
Красавчик просто Шикардос👍👍👍 интересно смотреть ☺️
Я тоже шас хочу начать снимать ролики, Молодец просто кайфовая 10тка
От души братанчик 💪🏻 давай давай 💪🏻
Ребята менше МАТА и все будет хорошо👍 а так молодцы👍
@Basics Style Ну, а, че он тут, такое ощущение что священник написал), сколько салон обошёлся?), геморрой ставить?)
Я бы посмотрел на тебя, когда ты рабтать будешь
Ну в след видосах вроде меньше мата
Мне вот тоже всë это нравится. Но есть один вопрос. Как к этому изменению отнесутся на ТО? Не трольте про то что на это можно забить! Вопрос исключительно со стороны законности! Может кто-то работает в этой сфере, или знакомые есть.
Ну, вообще это изменение конструкции, как ни крути ) сейчас даже не знаю что будет дальше с этим ТО. Будут пути обхода 100%. В Рашке живем, все и делается ради этого 🤷🏼💰💰💰
ru-clip.net/video/IjHg3ztf3d4/видео.html
Всем привет! Ден, за цени наши видосы, если не сложно, можешь подписаться! :) я с другом тоже скоро буду панель ставить от приоры 2 на ваз 2112 . :) по пимо этого много там интересно! Так что ребята, тоже оцените проект 🚗👍
Машина просто бомба просто нету слов я влюбился в неё)
Продать не собираешься?
@Basics Style удачи 💪💪жду новое видео)
Торпеду где покупал ? Подскажи
Разборка г. Саранск
Ну чисто папинькин сынуля
Не матерись и будет ещё лучше
Это пока что невозможно 😂😂😂😂
Один вопрос для чего и зачем?
Я один раз так руль сбивал со шлицов,в лицо прилетел,было больновато
Дальше видео смотри след серии 😂😂😂😂😂😂угарнешь
Привет, а как ты перенес индикаторы с бортового компютора омывайки и т д?
Ничего брат не переносил. Это на штатном бк только показывается же , его больше нет
Ответь тише ли стало с данной панелью?
Я же выкладывал все в видосе что и как )
@Basics Style Схема проводов не осталась?)
Ну с учетом того что моя в последнее время заскрипела как сучка, то с этой вообще никаких скрипов нет
Подари старую панель оч нужна мне
Сколько стоит примерно перекинуть?
На приоре я бы и сам взялся кому-нить по дешману😂
Что перекинуть ? Я не знаю сколько у электриков ну рублей 7-10
Ну знаешь ) я свою машину не считаю ведром) я так я понимаю что ты думаешь это автоваз и тд ) я в школе так же кричал что это все хуйня, никогда не куплю и тд, куплю сразу себе 124 мерседес и тд
Но когда вырос понял, сто старый немец за сотку это ебантизм ) да и вообще желания и цели другие стали
Я на тачках больной просто и автоваз это тот самый вариант где можно разгуляться )
Но все равно я себе возьму 124 мерседес чуть позже 🤚🏻
@Basics Style ну смысл ставить на это ведро брат это все? А так да, я не спорю, что у каждого свой вкус)
Комплект материалов зависит от того, какую схему подсветки выберет для себя самодельщик. Это может быть использование отдельных светодиодов, органического стекла и других элементов. В любом случае понадобятся проводки, паяльник с припоем.
Еще из инструмента будет необходима ножовка или другой подходящий режущий инструмент, дрель, отвертки и прочее.
Подсвечиваем шкалу заслонки отдельными светодиодами:
Шаг первый. Устанавливаем светодиоды

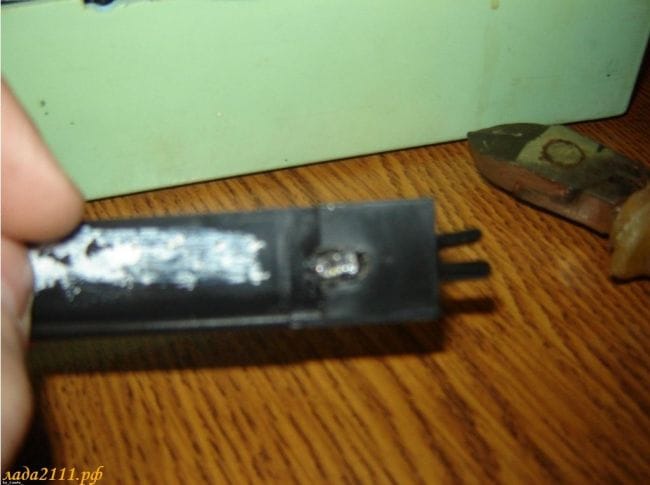

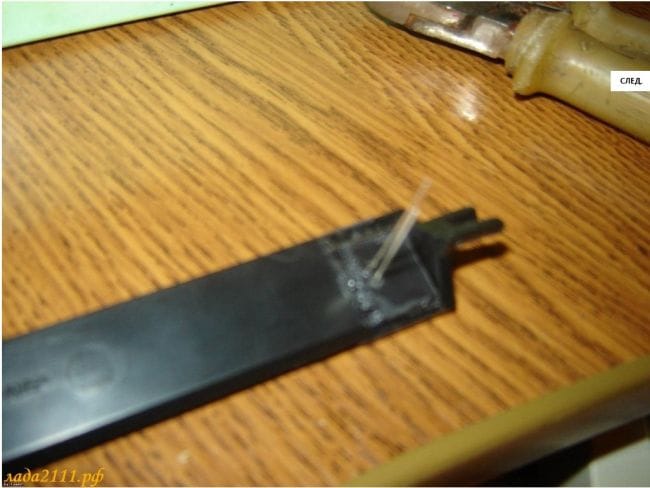

Для того чтобы установить светодиоды, нужно взять паяльник и с помощью него сделать отверстие с правой стороны. Чтобы диод был надежно закреплен, с другой стороны нужно припаять кусочек пластмассы. Что касается технических характеристик светодиодов, то их диаметр составляет 3 мм, а рассчитаны они на работу от источника в 12 Вольт без резистора.

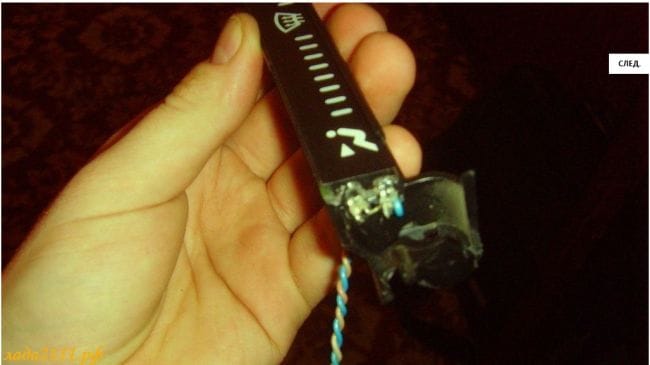

С левой стороны шкалы нужно расположить второй светодиод, он должен находиться на одном уровне с первым.

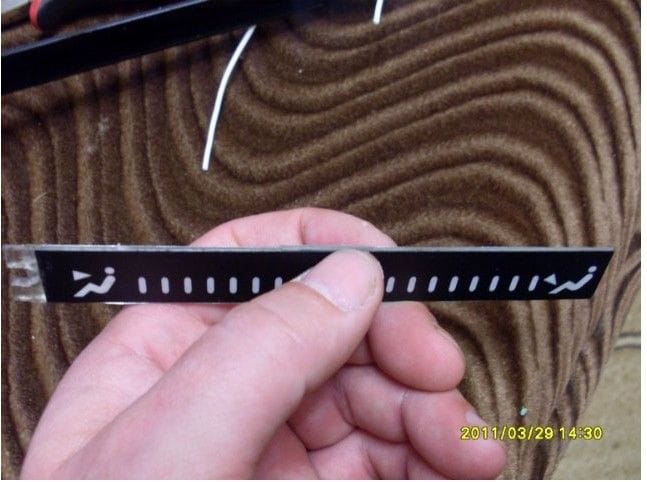

Как подсветить шкалу печки старого образца

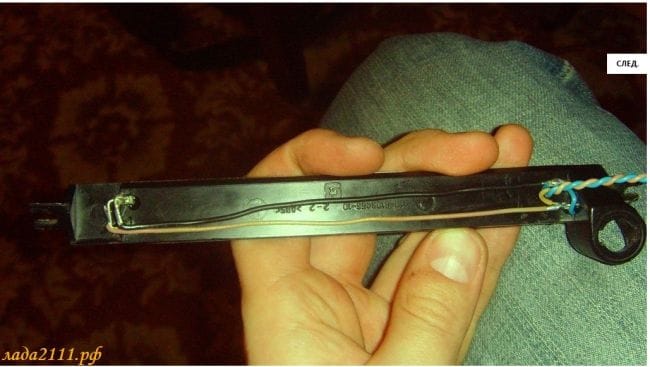

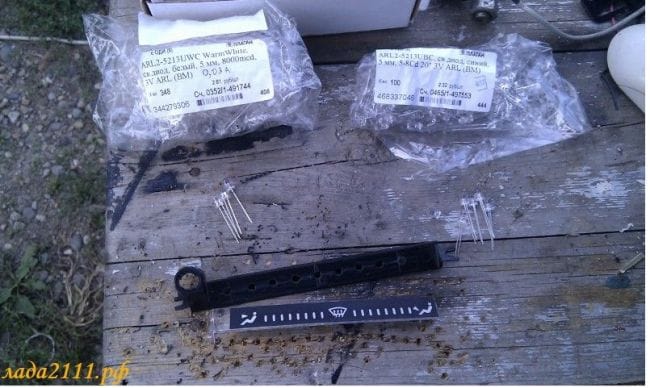

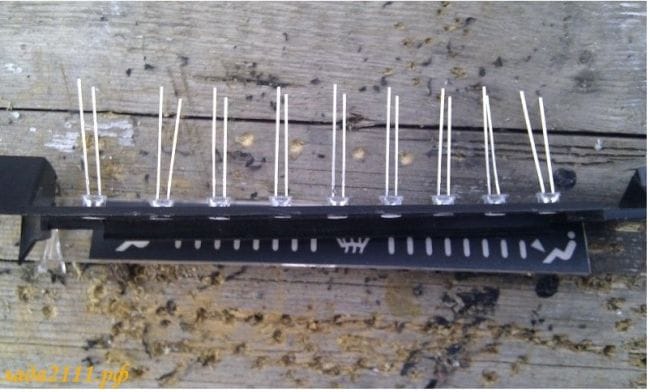

Для этой самоделки понадобятся диоды трех цветов диаметром 5 мм. Сперва нужно снять планку, в которую вставляется патрон с лампочкой. Планка держится на двух винтах. Далее необходимо достать рассеивающее стекло.

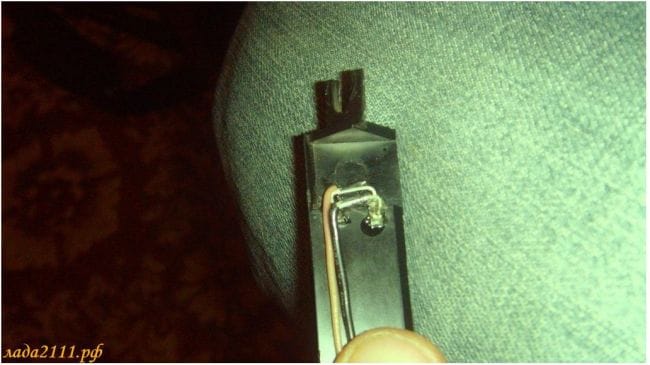

Предварительно концы диодов нужно подогнуть. Они не должны упираться в уплотнительную резинку. У автора все отлично встало на свое место. В итоге получился вот такой вот светофор.

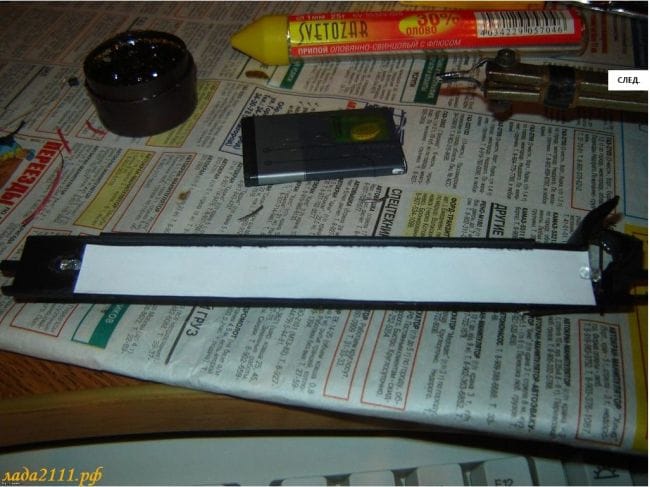

Вариант подсветки шкалы светодиодной лентой
Заключение по самоделке
В статье были изложены те основные подходы, которые применяют при подсветке системы управления печкой. Сам по себе процесс не требует особых навыков и занимает пару часов. Нужно лишь выбрать оптимальный для себя вариант.
Не нужно ставить слишком яркие светодиоды, иначе свет будет слепить. Подсветка не должна раздражать и отвлекать водителя. Цвет светодиодов можно также выбирать на свой вкус.

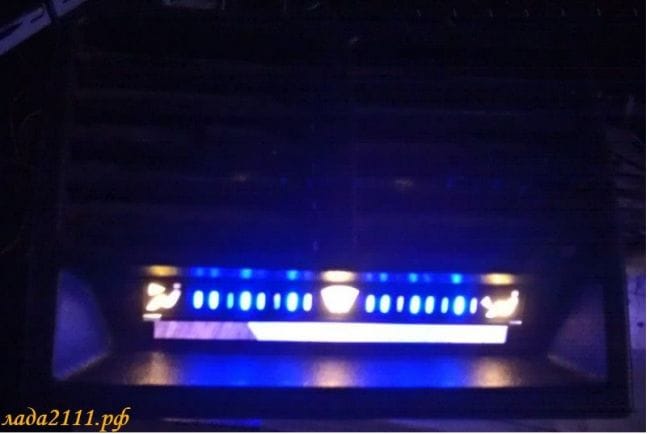

На фото можно увидеть, что бывает, если использовать слишком яркую подсветку. В идеальном варианте подсветка должна гармонировать с основной подсветкой по яркости.
Чтобы настроить яркость светодиодов, нужно подбирать резисторы соответствующего номинала. Аналогичным образом можно делать подсветку практически в любых авто.
