Как поменять лампочки в салоне ленд крузер 200
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
не заводится Toyota Land Cruiser , неисправности Toyota Land Cruiser , мануал Toyota Land Cruiser , manual Toyota Land Cruiser , схема Toyota Land Cruiser , характеристики Toyota Land Cruiser , устройство Toyota Land Cruiser , ремонт Toyota Land Cruiser , аккумулятор Toyota Land Cruiser
2. Лампы
Следующие лампы можно заменить самостоятельно. Сложность замены зависит от конкретной лампы. Если замена требуемой лампы кажется слишком сложной, обратиться к дилеру Toyota. За дополнительными сведениями необходимо обращаться к дилеру Toyota.
1. Подготовить лампу для замены. Проверить мощность лампы, подлежащей замене.
2. Снять крышку моторного отсека.
3. Расположение передних ламп:
4. Расположение задних ламп:
5. Ближний свет фар (замена):
- Повернуть лампу, взявшись за цоколь, против часовой стрелки (шаг 1).
- Отсоединить разъем, нажимая на фиксатор (шаг 2).
6. Дальний свет фар (замена):
- Повернуть лампу, взявшись за цоколь, против часовой стрелки (шаг 1).
- Отсоединить разъем, нажимая на фиксатор (шаг 2).
7. Противотуманные фары (при наличии) (замена):
- Снять болты защитной решетки, ослабить защитную решетку и снять ее (шаг 1).
- Повернуть лампу, взявшись за цоколь, против часовой стрелки (шаг 2).
- Отсоединить разъем, нажимая на фиксатор (шаг 3).
8. Стояночные фонари (замена):
- Повернуть лампу, взявшись за цоколь, против часовой стрелки (шаг 1).
- Извлечь лампу (шаг 2).
9. Передние указатели поворотов (замена):
- Только левая сторона: снять болт крепления и убрать рычаг открывания заливной горловины омывающей жидкости (шаг 1).
- Повернуть лампу, взявшись за цоколь, против часовой стрелки (шаг 2).
- Извлечь лампу (шаг 3).
10. Боковые указатели поворотов (замена):
- Нажать в направлении передней части автомобиля, как показано на рисунке (шаг 1).
- Повернуть лампу, взявшись за цоколь, против часовой стрелки (шаг 2).
- Извлечь лампу (шаг 3).
11. Фонари заднего хода (замена):
- Открыть дверь багажника и снять соответствующую крышку (шаг 1).
- Повернуть лампу, взявшись за цоколь, против часовой стрелки (шаг 2).
- Извлечь лампу (шаг 3).
12. Задние указатели поворотов (замена):
- Открыть дверь багажника и снять соответствующую крышку (шаг 1).
- Повернуть лампу, взявшись за цоколь, против часовой стрелки (шаг 2).
- Извлечь лампу (шаг 3).
13. Задние противотуманные фонари (замена):
- Снять болты нижней крышки и нижнюю крышку (шаг 1).
- Повернуть лампу, взявшись за цоколь, против часовой стрелки (шаг 2).
- Извлечь лампу (шаг 3).
14. Фонари освещения номерного знака (замена):
- Открыть дверь багажника и снять блок освещения номерного знака (шаг 1).
- Повернуть лампу, взявшись за цоколь, против часовой стрелки (шаг 2).
- Извлечь лампу (шаг 3).
Лампы, отличные от вышеупомянутых:
Если перегорела какая-либо лампа из перечисленных ниже, для ее замены следует обратиться к дилеру Toyota:
- верхний стоп-сигнал;
- стоп-сигналы/задние фонари;
- задние фонари.
Конденсация влаги на внутренней стороне рассеивателя:
За дополнительной информацией в случае описанных ниже ситуаций следует обращаться к дилеру Toyota. Временная конденсация влаги на внутренней стороне рассеивателей фар не указывает на неисправность фар.
- На внутренней стороне рассеивателя появляются крупные капли воды.
- Влага собралась на внутренней стороне фары.
Лампы светодиодов:
Задние стоп-сигналы и фонари, верхний стоп-сигнал и подсветка номерного знака состоят из некоторого количества светодиодов. Если перегорает какой-либо светодиод, необходимо обращаться к дилеру Toyota для его замены.
Примечание:
1. Замена ламп:
- Выключите фары. Не следует пытаться заменять лампу сразу же после выключения фар. Лампы сильно нагреты, и эти действия могут привести к ожогам.
- Не дотрагиваться голыми руками до стеклянной части лампы. Держать лампу за пластмассовую или металлическую часть. Если лампа поцарапана или упала, она может перегореть или треснуть.
- Полностью установить лампы и другие элементы, используемые для их закрепления. Если этого не сделать, возможно тепловое повреждение, пожар или проникновение воды в фару. Это может вызвать повреждение фар или привести к появлению конденсата на рассеивателе.
- Не следует пытаться ремонтировать или разбирать лампы, электрические разъемы, электрические цепи и другие элементы. Это может привести к электрическому удару и в результате к смерти или серьезным травматическим последствиям.
2. Для предотвращения повреждений или пожара следует убедиться в правильности установки ламп и надежности их крепления.

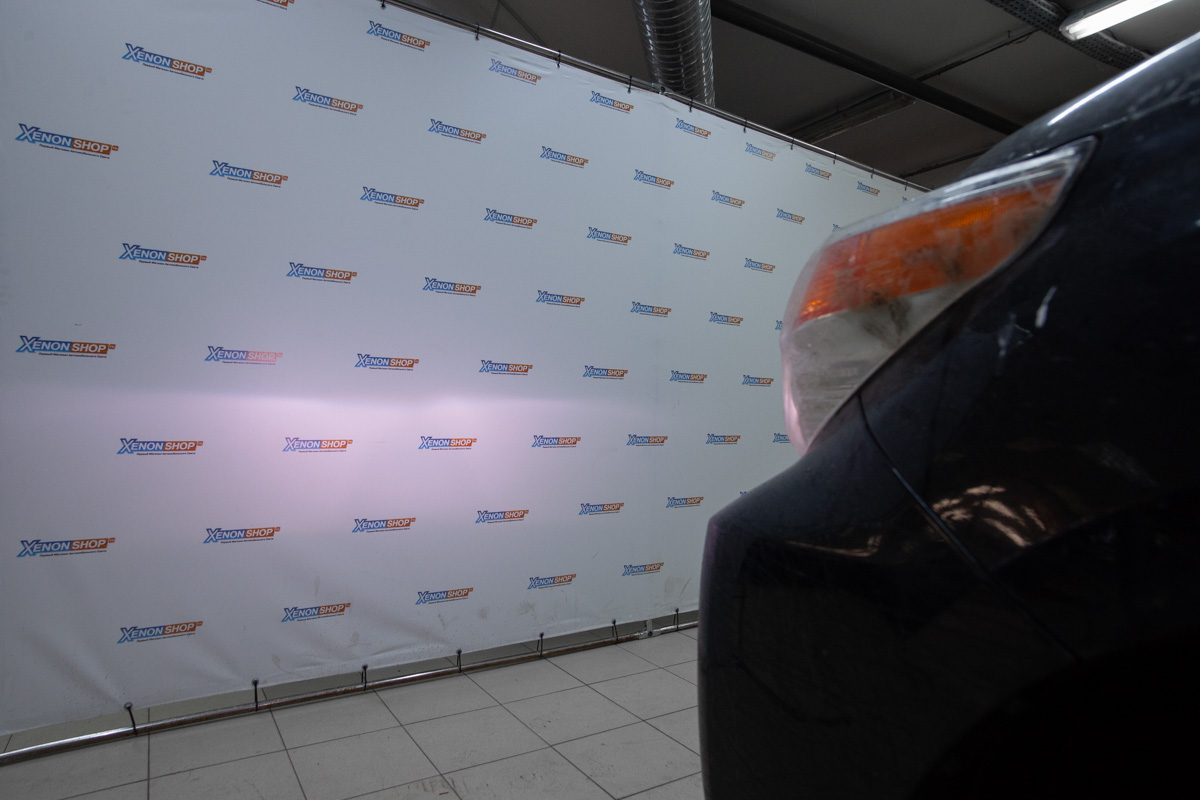

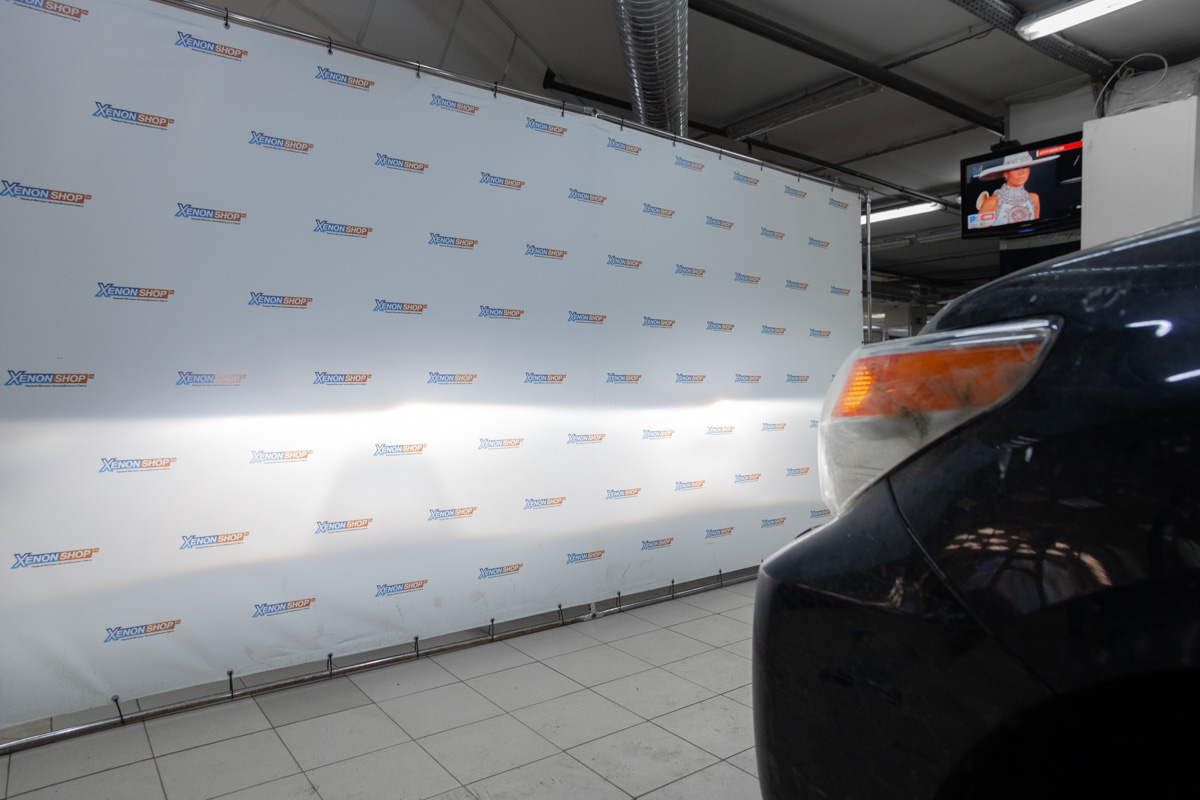

В предыдущем материале мы рассказали об установке матричных линз в фары автомобиля Toyota Land Cruiser 200, усилив головной свет до максимума. Дополнительно клиент пожелал поменять все лампы в салоне на светодиодные, добившись тем самого белого свечения вместо заводского желтого от стандартных «стекляшек». В данной работе нам потребовалось пять комплектов светодиодных ламп Philips W5W 6000K, а также одна светодиодная лампа Philips C5W 6000K (для подсветки багажника).

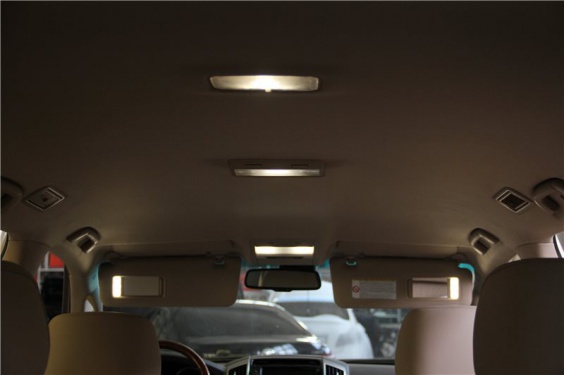

Исходная подсветка салона со штатными лампочками.
Светодиодные сигнальные лампы Philips W5W 6000K пользуются хорошим спросом за свое качество – он светят по меньшей мере в два раза ярче заводских лампочек, при этом генерируют красивый белый световой поток, который так нравится современным автомобилистам. Лампы качественные и надежные, то есть можно не сомневаться, что они прослужат несколько лет без потери в яркости, при этом они также потребляют меньше питания аккумулятора.
Демонтаж штатных ламп из плафонов подсветки.
По большей части подобный тюнинг автосвета носит эстетический характер: белый свет смотрится красивей желтого, особенно на фоне светлого салона автомобиля Toyota Land Cruiser 200, поэтому результат будет солидный, так как мы меняем вообще все лампы, а не только центральную подсветку. На текущий момент светодиоды занимают лидирующие позиции, поэтому все больше автомобилистов меняют заводские лампы в фарах, фонарях и салоне исходя из эстетических и практических соображений.
Установка светодиодных ламп в подсветку салона.
Установка светодиодных ламп в салон Тойота Ленд Крузер 200 по времени занимает около часа – салон разбирать при этом не требуется, достаточно просто поддеть плафон подсветки, удалить заводские «стекляшки», установив на их место светодиодные лампы Philips W5W 6000K, после чего плафон захлопывается и переходим к следующему. Замену салонных, в общем-то, можно выполнить при желании и самостоятельно, так как сложного ничего нет, но, конечно, лучше обратиться к нам – на работу предоставляется гарантия на 12 месяцев.
Итоговый вид подсветки салона со светодиодными лампами.
Итак, давайте теперь посмотрим на итог работы: если ранее салон Toyota Land Cruiser 200 освещался традиционными желтыми лампочками, то теперь он засветился белым светом. Согласитесь, салон прибавил в красоте и стильности, а ведь мы всего установили несколько недорогих, но качественных светодиодных ламп, при этом разница между «до» и «после» весьма существенная.
Профессиональное дооснащение автомобиля
Мы в своем автосервисе предлагаем широкий спектр услуг по установке дополнительного оборудования для автомобилей: автосвет, автосигнализации, автозвук, тонирование, а также ателье и техническое обслуживание.
У нас работают только профессионалы – наши техники способны реализовать оперативно и качественно любую задумку клиента в плане детейлинга авто.
Лампы в оптических приборах Тойота – расходный материал. Они выходят из строя, их держат про запас. Для водителя замена лампы ближнего света на Ленд Крузер 200 не представляет сложностей.
Автомобильные лампы Land Cruiser
Рестайлинговая версия автомобиля Ленд Крузер 200 2016 года получила обновленную оптику. Производители установили адаптивные ксеноновые линзы. Автовладельцы предпочитают менять их на светодиодные.
В набор оптики входят:
- Ближний свет. Лампы D4S, двухслойное интерференционное покрытие. Температура 5500К. Излучают голубой, чисто белый и бело-желтый цвет. Цена от 1 200 до 4750 руб.
- Дальний свет. Лампы HB3-R4C снабжены двумя Philips MZ светодиодами. Мощность 22 Вт. Световой поток 2 200 Лм. Платят до 4 000 руб. за комплект из 2 ламп.
- Передние и задние габаритные огни. Нужны для обозначения контура авто в темное время. Бывают светодиодные с низким энергопотреблением, галогенные не надежные, но дешевые. Лампы T10 W5W стоят от 100 до 360 руб.
- Передние и задние противотуманные фары. FL10LC – светодиод для замены галогенных. Низкое потребление энергии, белый свет 5 000К. Днем можно использовать как ДХО (дневные ходовые огни). Дальность – 40 м., ширина захвата – 30 м. Стоимость от 1 800 до 3 600 руб.
В комплект оптики Ленд Крузер 200 также входят передние и боковые указатели поворотов, стоп-сигналы, освещение заднего номера и салонный свет.
Замена габаритной лампочки Toyota LC 200
Замена лампы в габариты автомобиля Ленд Крузер 200 требует базовых навыков электрика. Для работы не нужно специальных условий (гараж, эстакада).
Лампы меняют в случаях, когда:
- Они вышли из строя.
- Автовладелец решил перейти на усовершенствованный тип освещения.
- Фонари светят тускло.
В процессе замены главное условие – соблюдать полярность контактов. В противном случае могут перегореть предохранители или новый элемент.
- Отключают «минус» аккумулятора.
- Демонтируют детали, перекрывающие доступ к головному свету (блок находится под капотом).
- Снимают защитный кожух с задней части блоков.
До фар добираются с задней стороны.
Инструкция по замене:
- Отсоединяют разъем подачи электричества к габаритным лампам.
- Держась за разъем, немного поворачивают против часовой стрелки и извлекают перегоревший элемент.
- Вытаскивают из гнезда лампу за цоколь, не вращая ее.
- На ее место вставляют новую. Фиксируют поворотом по часовой стрелке до упора. Следят за совмещением контактов.
- Подключают провода.
Далее всю работу проделывают в обратном порядке.
Перегоревшую лампу габаритных огней меняют в паре, потому что старый элемент в другой фаре будет светить тусклее.
Замена лампы ближнего света
Все транспортные средства оснащены фарами ближнего света. Они освещают участок дороги непосредственно перед машиной. Включают днем в городе, туннелях, на трассе – какой бы ни была видимость. Водители успевают заметить друг друга, пешеходы – автотранспорт.
Самые эксплуатируемые огни – лампочки ближнего света на Тойота Ленд Крузер 200. Светят на 50 м, нуждаются в периодической замене.
Важно! Когда монтируют световые приборы, работают в перчатках, либо оборачивают стеклянные колбы мягкой тканью. Голыми руками элемент не берут.
Доступ к элементам ближнего света открывается со стороны моторного отсека.
- Снимают кожух с задней части фар.
- Отсоединяют электрический разъем.
- Лампа крепится пружиной, ее снимают.
- Держатель лампы поворачивают влево.
- Меняют старый модуль на новый.
- Держатель лампочки вставляют в гнездо фары.
- Фиксируют поворотом по часовой стрелке до упора.
- Устанавливают пружину крепления и разъем проводки.
- Проверяют, светится ли прибор.
- Устанавливают пластиковую защитную пластину на место, закрепляют.
Это инструкция по самостоятельной замене лампочки ближнего света Land Cruiser 200. В сервисе процедуру завершают полировкой, защищают фары сверхпрочной полиуретановой пленкой.
Замена ламп дальнего света
Значение дальнего света так же важно, как и ближнего. Он освещает дорогу до 500 м. и включается рычагом в районе руля. На приборной доске есть индикатор, который информирует водителя о работе прибора.
Работает в постоянном режиме, либо моргает. Это свойство водители используют как средство коммуникации между собой.
Галоген в рестайлинговых моделях Тойота не используется. Штатный ксенон ламп дальнего света Ленд Крузер 200 часто меняют на светодиод. Это более мощный световой поток со скоростью розжига в доли секунды.
Лампочки дальнего света меняют, когда они перегорают или тускло светят. Располагаются они под капотом в моторном отсеке.
Перед заменой демонтируют детали, мешающие добраться до заднего кожуха головных огней. Отсоединяют провод электропитания (тянуть нужно не за него, а за пластиковую головку).
- Снимают удерживающую пружину лампы.
- Держатель поворачивают влево.
- Извлекают лампу из гнезда, вставляют новую.
- Держатель ставят на место, фиксируют поворотом направо.
Демонтированные части устанавливают на место. Прежде удостовериваются в том, что новый модуль работает.
Противотуманные фары
Эти фары включают в снегопад, туман, дождь. Плохие погодные условия ухудшают видимость на дороге в пределах 300 м. Здания, деревья на обочинах, крутые повороты к ухудшению видимости отношения не имеют. Противотуманки используют днем вместо ДХО.
Как снять и установить противотуманные фары:
- Снимают воздушный фильтр.
- Отсоединяют минусовой кабель АБ.
- Снимают локер переднего крыла.
- Разъединяют разъем противотуманки.
- Со стороны водителя поворачивают патрон лампы влево, вынимают ее.
- С той же стороны отворачивают крепления передней крышки днища кузова.
- Отсоединяют и отводят в сторону резервуар стеклоомывателя и электродвигатель насоса.
- Вставляют новый элемент так, чтобы цапфы вошли в бампер.
- Закрепляют двумя винтами.
Дальше всю работу делают в обратном порядке: ставят резервуар на место, закрепляют крышку днища, вставляют патрон с модулем. Состыковывают разъем фары, устанавливают локер. Присоединяют кабель массы к минусовой клемме, воздушный фильтр устанавливают на место.
Регулируют дальность противотуманных фар на СТО.
Световые приборы всегда держат в рабочем состоянии. Они помогают водителю правильно управлять транспортом и обеспечивают безопасность движения.
Основное отличие комплектов подсветки второго поколения, от предыдущей, это использование не обычных линзованных светодиодов, а широкоугольных SMD-диодов, благодаря применению которых, свет стал более сильным и рассеянным.
Так выглядит комплект плафонной подсветки первого поколения.
А так новая подсветка.
Стоимость комплекта ярко-белой плафонной, светодиодной подсветки для toyota landcruiser-200 - 5.500 руб. Приобрести можно в нашем магазине.
Стоимость установки - 700 руб.
Все платы-лампы подсветки второго поколения би-полярны, то есть при их установке не нужно соблюдать полярность. Благодаря использованию в изделия smd диодных мостов, новые лампы платы можно устанавливать в плафоны в любом положении, что очень удобно при их установке!
Еще одним неоспоримым плюсом новой альтернативной светодиодной плафонной подсветки, является цвет свечения.
Если подсветка первого поколения имела холодный белый цвет, то новая подсветка имеет тёплое белое (более комфортное для восприятия) свечение.
Так выглядела подсветка первого поколения в рабочем виде.
А так выглядит вариант второго поколения!
Результат, что называется "на лицо"!
Комплект альтернативной светодиодной плафонной подсветки для TLC-200, представляет из себя набор ламп-плат, предназначенных для установки во все штатные салонные плафоны (4-е двери, плафоны подсветки зеркал в солнцезащитных козырьках, передний, средний и задний потолочные плафоны).
Все входящие в комплект подсветки лампы-платы, изготовлены с учетом геометрии и посадочных мест (цоколей) штатных плафонов Landcruiser 200.
В отличии от штатной подсветки, альтернативная светодиодная потребляет гораздо меньше питания. Забытая в включенном виде подсветка (или использование салонной подсветки в включенном состоянии) при заглушенном двигателе, не разрядит аккумулятор!
Так же, светодиодная подсветка в рабочем состоянии практически не выделяет тепла, что в свою очередь исключает потемнение плафонных стекол-рассеивателей при долгой работе плафонов!
Альтернативная светодиодная подсветка изготавливается не в китае, а на одном из заводов в г. Зелинограде. Соответственно качество изделия на самом высшем уровне!
Гарантия на изделие - 3года!
В отличии от штатной подсветки, в которой используются обычные лампочки накаливания, светодиодная подсветка имеет более яркое свечение, комфортное для восприятия человеческим зрением.
Давайте сравним свечение штатной плафонной подсветки автомобиля LC-200 и светодиодной:
Разница как говориться очевидна. ))

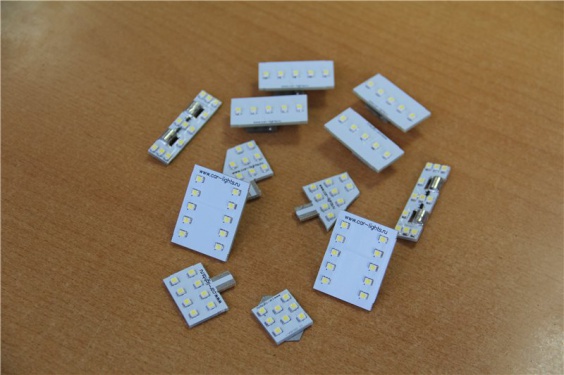

Комплект состоит из:
- Четырех одинаковых светодиодных ламп-плат, предназначенных для установки в плафоны, расположенные в 4-х дверях.
- Двух одинаковых светодиодных ламп-плат, предназначенных для установки в плафоны подсветки зеркал, в двух солнцезащитных козырьках.
- Двух одинаков ассеметричных ламп-плат, предназначенных для установки в передний потолочный плафон.
- Трех светодиодных ламп-плат (одной центральной, и двух крайних, ассеметричных), предназначенных для установки в центральный потолочный плафон.
- Одной лампы-плыты, предназначенной для установки в задний потолочный плафон.
Итого, комплект состоит из 12 светодиодных ламп-плат, предназначенных для установки абсолютно во все штатные салонные плафоны подсветки:
Процесс установки:
1. Дверные плафоны.
Процесс замены штатной подсветки на светодиодную в дверных плафонах всех четырех дверей абсолютно одинаковый.

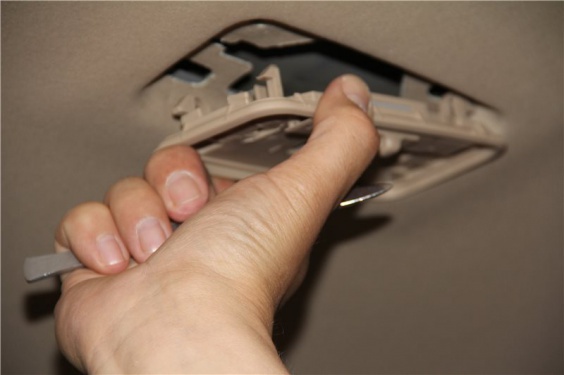

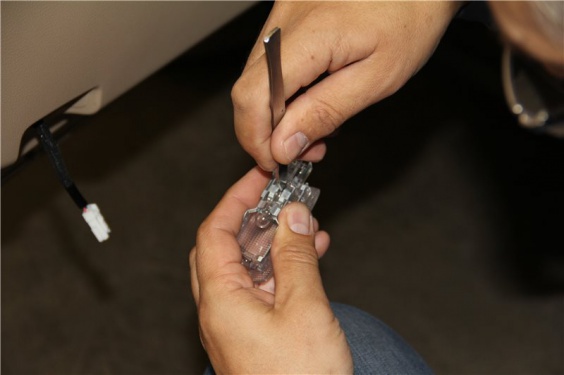

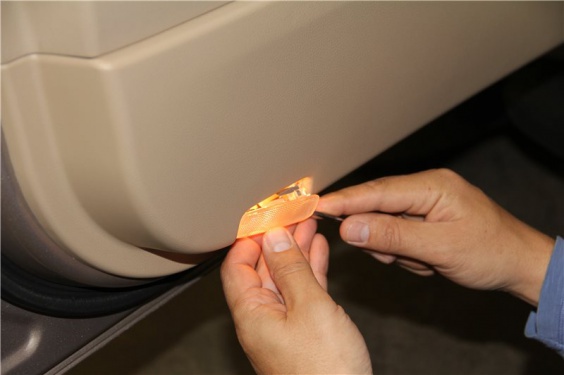

При помощи тонкого острого предмета (отвертка, нож, и.т.п) поддеваем с края плафон и извлекаем его из дверной обшивки движением "на себя".

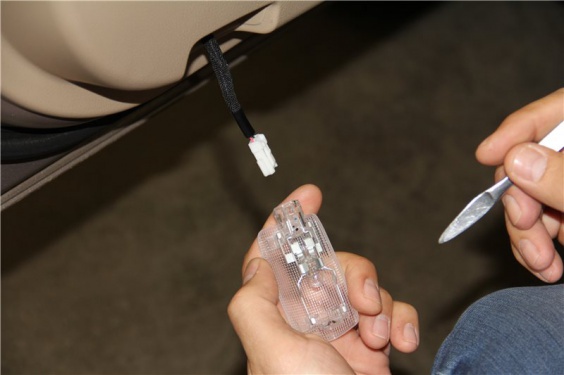

Далее следует отсоединить разъем.

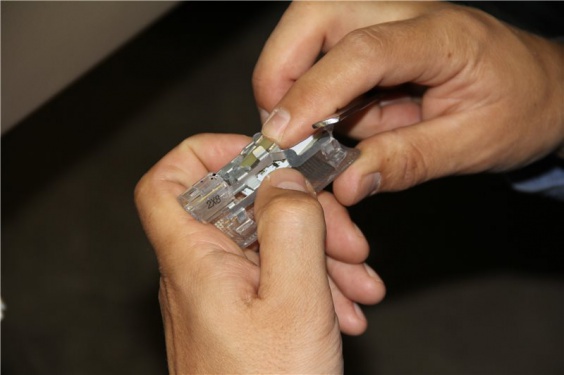

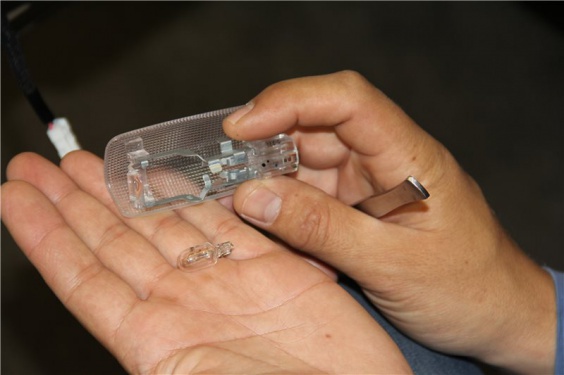

Затем извлекаем из цоколя штатную лампочку.

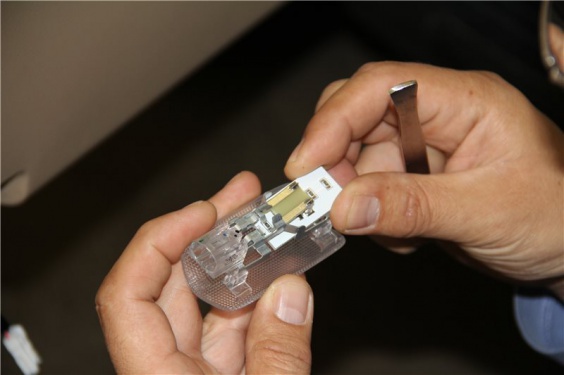

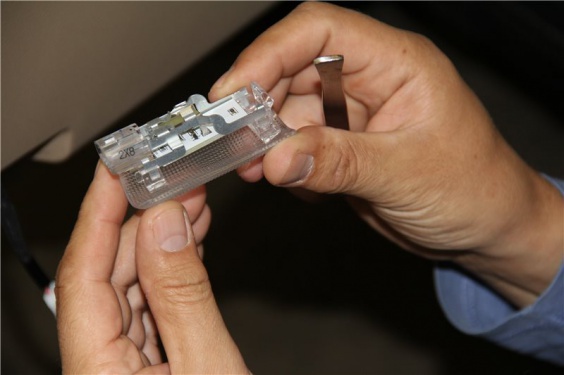

И на её место устанавливаем светодиодную плату.
Движением "вперед" досылаем плату в цоколь до упора.

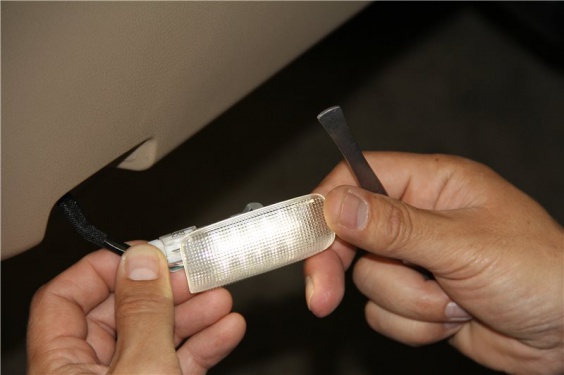

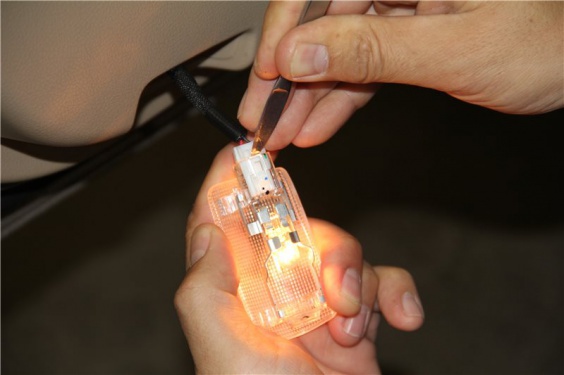

Подключаем к плафону разъем (плафон должен засветиться).
И устанавливаем (защелкиваем) плафон в дверную обшивку.

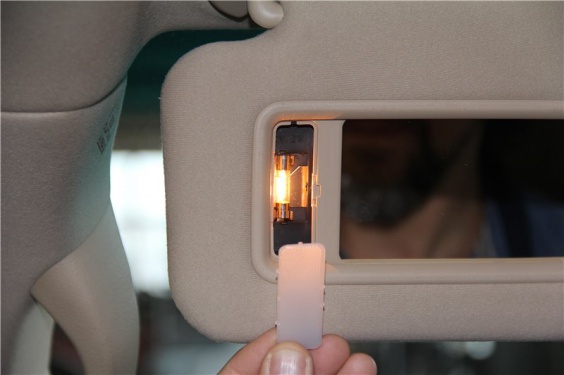

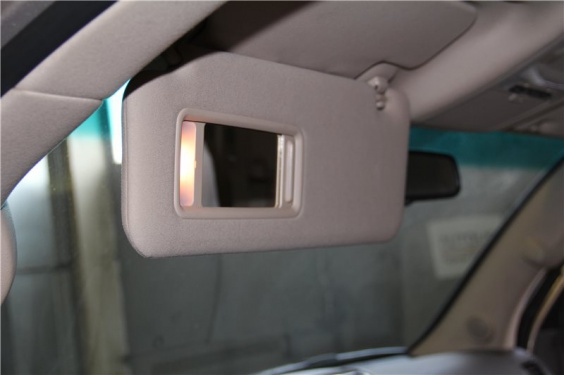

2. Плафоны подсветки зеркал в солнцезащитных козырьках.

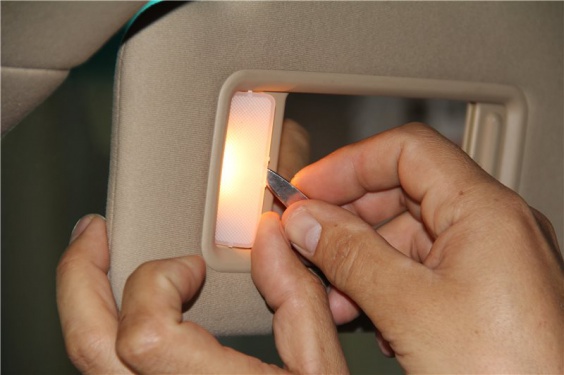

При помощи тонкого, острого инструмента, поддеваем (примерно в середине) и извлекаем стекло-рассеиватель.

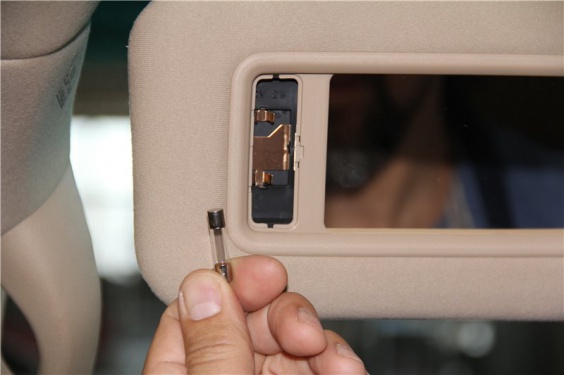

Далее извлекаем из цоколя штатную лампочку-софит.

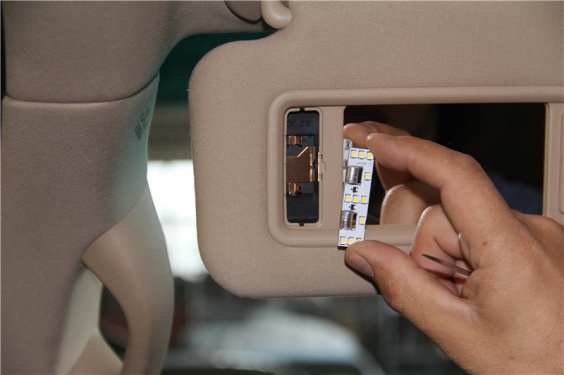

И на её место устанавливаем светодиодную лампу-плату.

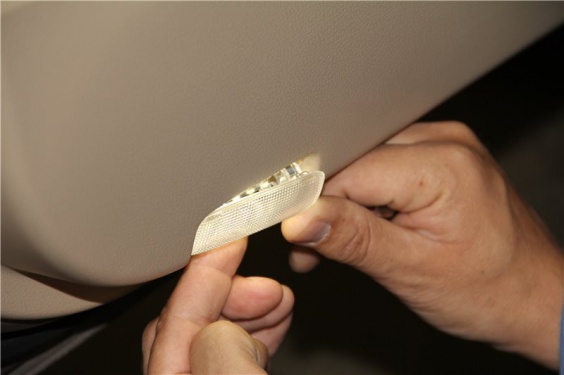

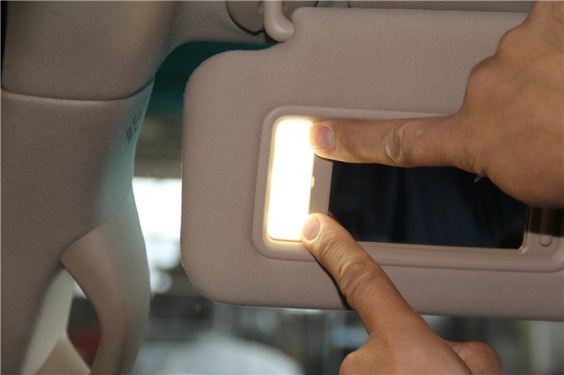

Проверяем работоспособность и устанавливаем на своё место (защелкиваем) стекло-рассеиватель.
Во втором зеркале производим замену ламп по такому же варианту.
3. Передний потолочный плафон.

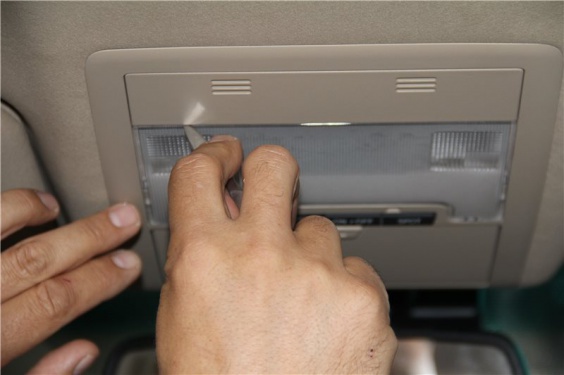

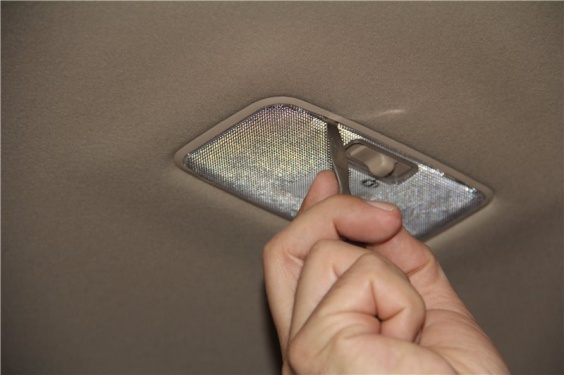

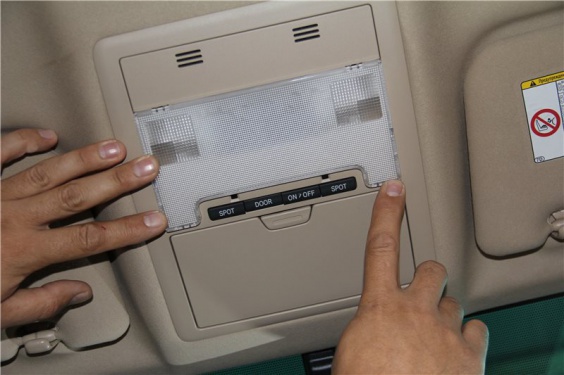

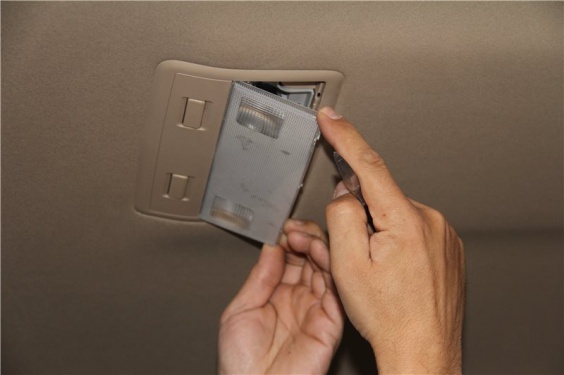

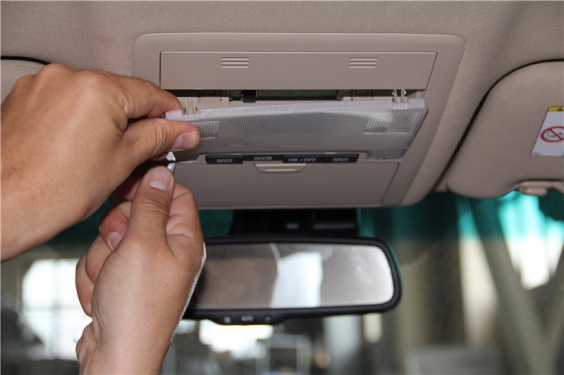

При помощи тонкого, острого инструмента, поддеваем и высвобождаем в четырех точках крепление стекла-рассеивателя.
Два передних фиксатора.
Данную работу следует производить очень аккуратно, так как стекло на переднем плафоне установлено достаточно жестко!

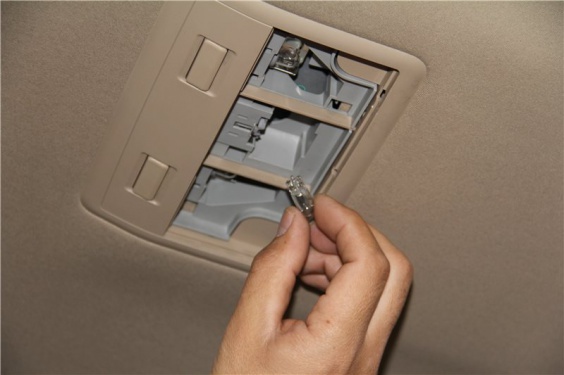

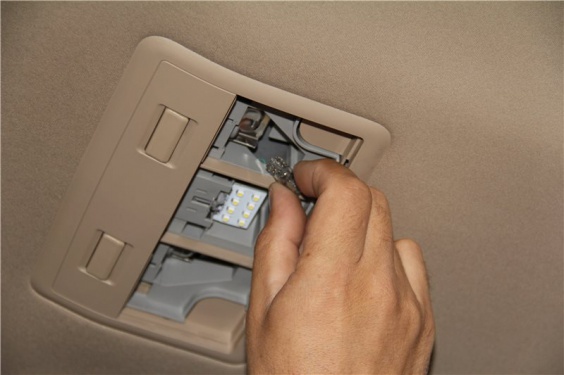

Далее (движением на себя) извлекаем из цоколей штатные лампочки.

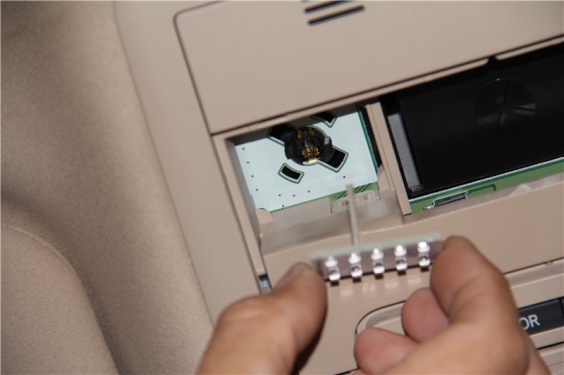

и на их место устанавливаем светодиодные лампы-платы .

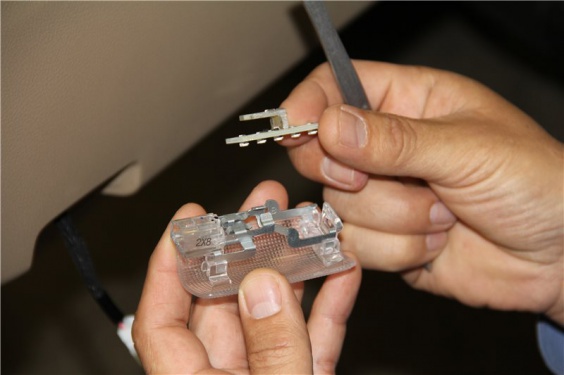

Вставляем ножку платы в цоколь.

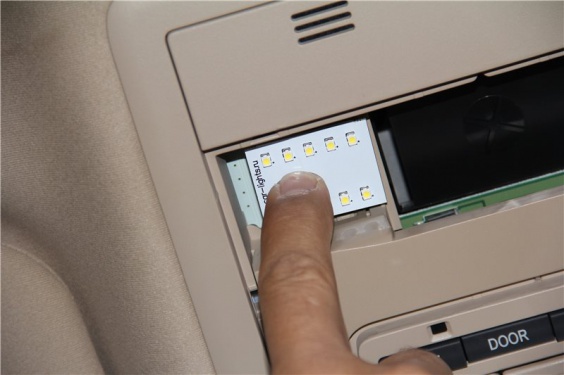

И нажимая на плату пальцем, досылаем её в цоколь до упора.

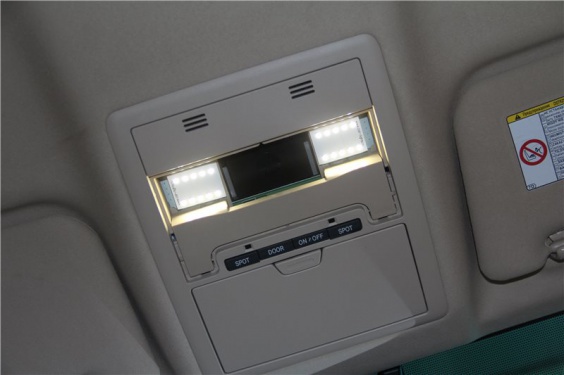

И устанавливаем стекло-рассеиватель (защелкиваем крепления стекла в пазы плафона).

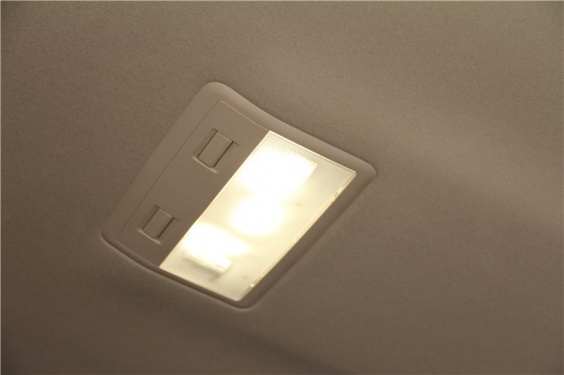

4. Центральный потолочный плафон.
В центральном потолочном плафоне три точки света, соответственно устанавливается три светодиодные платы.

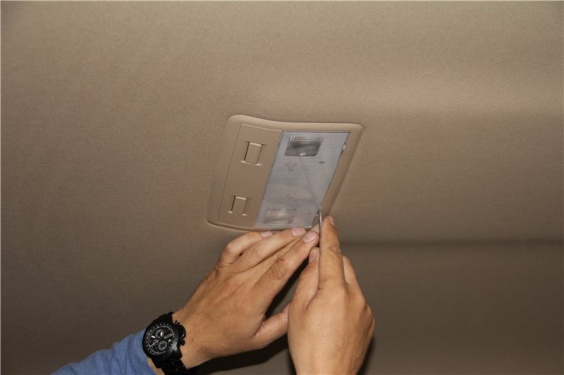

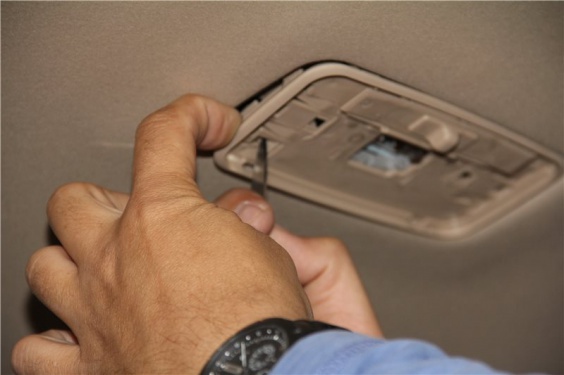

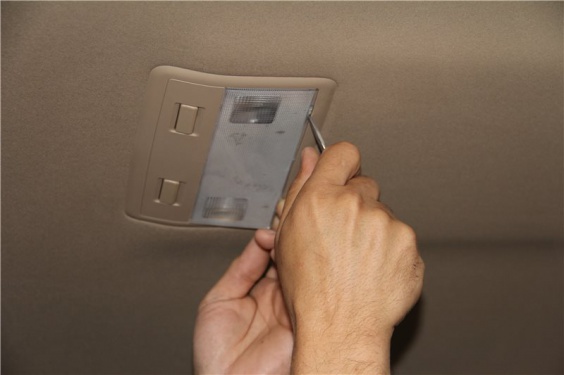

При помощи тонкого, острого инструмента, поддеваем (в двух точках фиксации) и извлекаем стекло-рассеиватель.

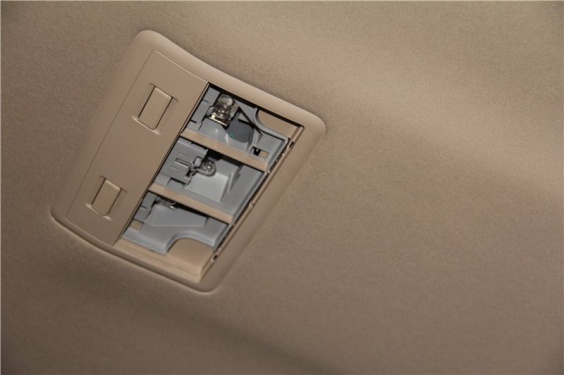

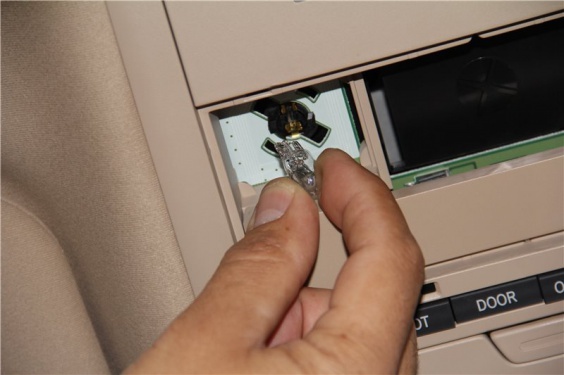

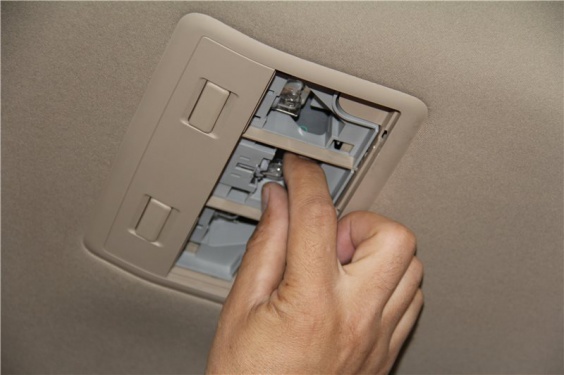

Далее извлекаем из цоколей штатные лампочки.

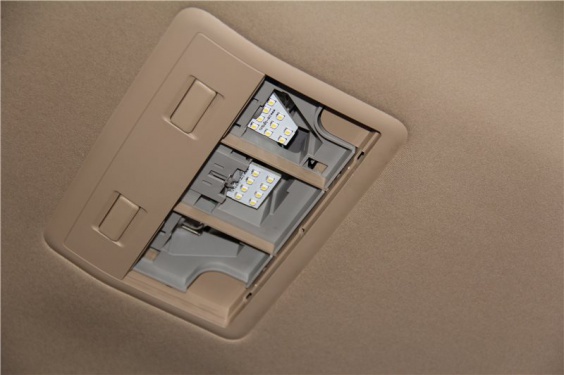

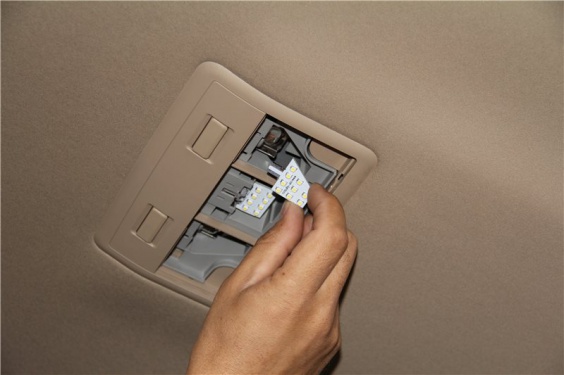

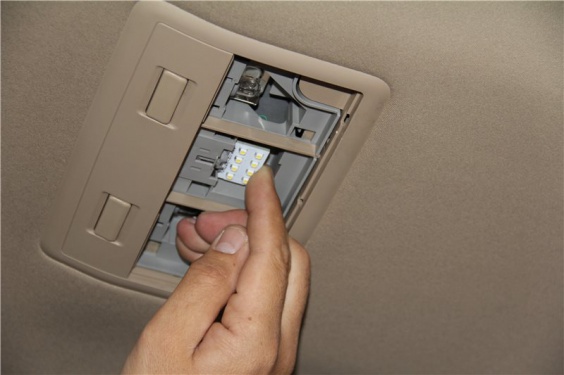

И на их место производим установку светодиодных плат.

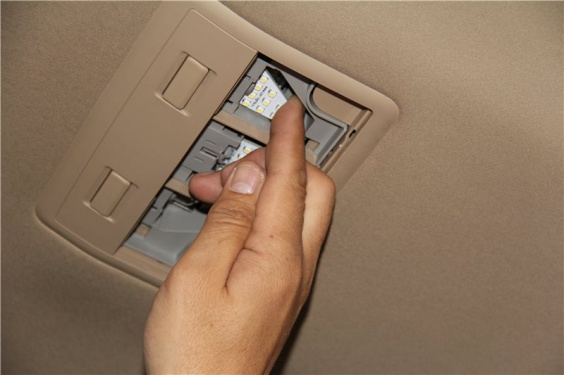

Досылаем плату в цоколь до упора.
Так же извлекаем штатные лампы.
И на их место, устанавливаем трапецивидные светодиодные платы, согласно геометрии посадочных мест плафона.
Досылаем плату в цоколь до упора.

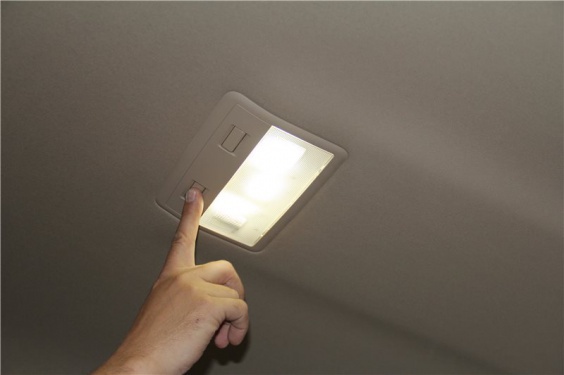

И устанавливаем (защелкиваем) стекло-рассеиватель в корпус плафона.
5. Задний потолочный плафон.

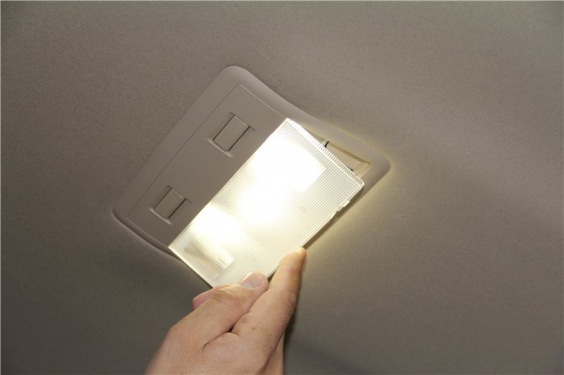

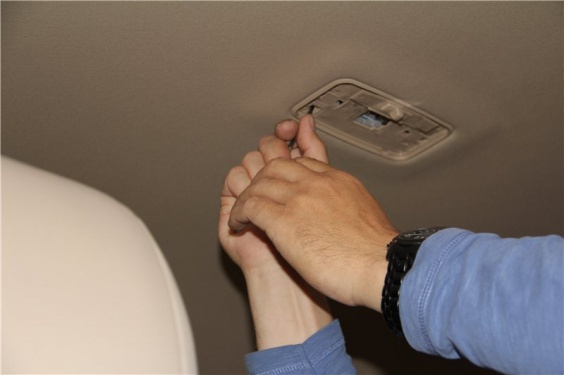

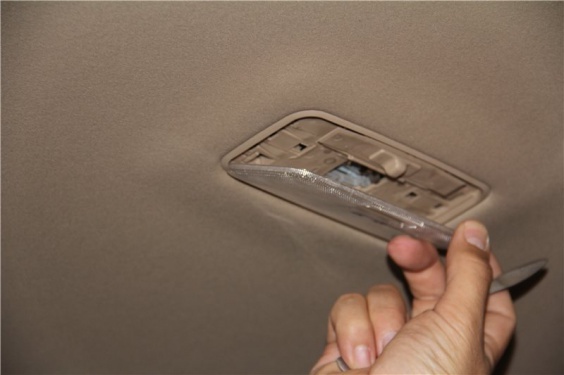

Таким же способом, как и с других плафонов снимаем с заднего потолочного плафона стекло-рассеиватель.
Далее (При помощи тонкого, острого инструмента) следует сдвинуть фиксаторы и извлечь корпус плафона из потолочного покрытия.
Затем извлекаем штатную лампочку-софит.
Следующим этапом следует удалить из корпуса плафона металический теплозащитный экран. Он мешает установке светодиодной плате. Ну а по скольку, в отличии от штатной лампочки накаливания, светодиодная плата при своей работе не вырабатывает столько тепла, то и теплозащитный экран больше не понадобится.
Вставляем большой палец в то место, где была установлена штатная лампочка, и с небольшим усилием нажимаем на экран.
В наш автосервис на «Мельникова, 5» приехал автомобиль Toyota Land Cruiser 200 с перегоревшей правой фарой и с розовым светом в левой фаре. Ксеноновые лампы выгорели и их цвет из-за этого изменился, причем, судя по высокой интенсивности розово-фиолетового свечения, можно сказать, что лампы в левой фаре тоже вот-вот перегорят.
Исходная светотеневая граница и свет фары до начала работы.
Требовалась замена штатных ксеноновых ламп на лампы Philips X-treme Vision Gen2 D4S, которые светят с усиленной яркостью и температурой 4800K (бело-желтый свет с минимумом желтого).
Авто в работе во время замена ксеноновых ламп.
Ксеноновые лампы Philips X-treme Vision Gen2 D4S зарекомендовали себя с положительной стороны за время их установки в нашем автосервисе. Они яркие и демонстрируют высокий ресурс работы , но только в том случае, если вы приобретаете автолампы в проверенном магазине, где нет подделок (например, у нас).
Итоговая светотеневая граница после замены ламп.
Ксеноновые лампы Philips X-treme Vision Gen2 проверяются на оригинальность с помощью специального кода на упаковке через сайт производителя, если его нет и если он не работает, то это подделка. Лампы ближнего света на Тойота Лэнд Крузер 200 меняются достаточно легко, через подкапотное пространство, на работу ушло около 10-20 минут времени.
Вид авто после замены ксеноновых ламп.
По итогам работы мы возвратили автомобилю былую яркость головного света, обратив при этом внимание клиента на выгорание линз, что особенно хорошо видно на левой части светотеневой границы, где посередине светового пучка проявляется большое темное пятно. Чтобы добиться максимальной яркости фар биксеноновые линзы рекомендуется менять каждые 100 тысяч (примерно) пробега, так как фактически это расходный материал, который со временем выгорает.
Читайте также:
