Сгоревшая лампа в световых приборах автомобиля – проблема, требующая похода в СТО? Вовсе нет. В этой статье мы поговорим о самостоятельной замене лампы ближнего и дальнего света в Форд Фокус 3, а также выясним, где находятся и как меняются лампы габаритов.

Какие лампы стоят в фарах

Третье поколение автомобилей Форд Фокус получило свою жизнь в 2010 году, прошло рестайлинг в 2014, а выпуск автомобиля этого поколения был прекращен в 2015 году.

Внешний вид автомобиля Форд Фокус 3

Какие же лампочки головного освещения и габаритов в нем стоят? В зависимости от модификации производитель устанавливал на Форд Фокус 3 либо обычные фары с отражателями, либо линзованные (биксенон с электромагнитной шторкой). Лампы в них, естественно, разные. Итак, лампы, устанавливаемые на Форд Фокус 3 в обычные фары с отражателем:

Дальний – галогенная лампа с цоколем H1 мощностью 55 Вт. Она имеет один питающий контакт (вторым является цоколь) и выглядит примерно так:

Лампа дальнего света Форд Фокус 3

Ближний – галогенная лампочка с цоколем H7 мощностью 55 Вт. Она немного больше предыдущей и имеет два контакта для подключения.

Лампочка ближнего света с цоколем H7 на Форд Фокус 3

Габаритные огни – обычный прибор накаливания мощностью 5 Вт типа W5W. Кстати, такой же используется для освещения номерного знака, вещевого ящика и багажника.

Лампочка габарита Форд Фокус 3

В биксеноновых фарах с установленными линзами работают ксеноновые источники света. Тут нам понадобятся приборы типа D3S, отвечающие и за дальний, и за ближний свет одновременно.

Ксеноновый источник света D3S с блоком розжига для линзовых фар Форд Фокус 3

Какие лучше купить

В магазинах довольно богатый выбор автоламп для Форд Фокус 3 самых разных характеристик и производителей, каким отдать предпочтение? Ниже я приведу небольшой список лампочек головного света с их основными особенностями. Выбор же конкретных источников света, естественно, остается за тобой.

Дальний свет ТОП-3 ламп H1

Эти автолампы автор теста оценивал по качеству освещения дорожного полотна. Тест проводился на автомобиле ВАЗ с фарой «Киржач». Рейтинг ламп:

• место №1: OSRAM NIGHT BREAKER +110%;
• место №2 PHILIPS X-tremeVision (+100%);
• место №3: OSRAM NIGHT BREAKER PLUS 90%.

Топ ламп H7 для Ближнего света:

• Philips X-treme Vision+100%. Самый, пожалуй, яркий источник света среди галогенных приборов. По заявлению производителя, световой поток такой автолампы вдвое выше, чем у стандартной Форд Фокус 3.
• Philips Diamond Vision. Яркость этих устройств повышена на 20%, а стоимость по сравнению с предыдущими довольно демократичная.
• Bosch Blue Vision Ultra. Колба у этих приборов синяя, потому они дают голубоватый свет, напоминающий свет от ксенонового источника.
• Bosch 90-Plus. Прибор с повышенной на 90% светоотдачей и со средним сроком службы. Относительно недорогие и довольно популярные у автомобилистов.

Комбинированная (ксенон D3S)

Ниже я приведу небольшую табличку, отражающую создаваемую освещенность и цветовую температуру различных приборов для Форд Фокус 3.

Как поменять лампочку

А теперь пора приступать к работе. Для этого нам понадобятся мощная плоская отвертка или ключ Torx 30 и чистые перчатки. Замену начнем с демонтажа фары Форд Фокус. Крепится она при помощи двух винтов с универсальным шлицем. Отворачиваем их, освобождая блок-фару.

Демонтаж винтов блок-фары Форд Фокус 3

Теперь покачиваем фонарь и снимаем его со штатного места.

Снятие фонаря с Форд Фокус

Можно переходить непосредственно к вопросу, как заменить лампочки.

Ближний свет

На задней части фонаря видим два круглых лючка, закрытых резиновыми пыльниками. Нам нужен тот, что находится ближе к борту автомобиля. Я пометил его стрелкой.

Люки автоламп дальнего и ближнего света Форд Фокус 3
Снятия пыльника с фонаря Форд Фокус 3

Беремся за лепесток и снимаем пыльник.

В люке мы видим двухконтактную колодку, надетую на лампочку ближнего света. Снимаем ее выдергиванием с покачиванием, предварительно нажав на плоский язычок фиксатора (нажимать вверх, по направлению стрелки).

Снятие колодки питания

Перед нами лампочка, которую можно просто вытащить из гнезда (она прижималась колодкой).

Снятие лампочки

Надеваем перчатки и на место сгоревшего устанавливаем новый прибор. Если перчаток нет, то держим автолампу только за цоколь, не прикасаясь к стеклянной колбе. Устанавливаем на место колодку питания, проследив за тем, чтобы ее фиксатор защелкнулся, надежно зафиксировав лампочку. Осталось надеть на люк резиновый пыльник и установить фару на место, закрепив ее двумя винтами.

Важно! Фонарь на Форд Фокус 3 имеет специальный фиксатор, который при установке должен попасть в свое гнездо, расположенное на кузове. Я отметил их стрелками.

Нижнее крепление фары на Форд Фокус 3

Дальний свет

Будем считать, что фара у нас уже демонтирована (см. выше), и мы наблюдаем два лючка, закрытых пыльниками. Автолампа дальнего света находится в том, что ближе к центральной оси автомобиля. Я пометил его стрелкой.

Люк модуля дальнего света (правая фара Форд Фокус 3)

Снимаем пыльник, потянув его за лепесток.

Снятие пыльника с фары Форд Фокус 3

Перед нами колодка, конструктивно похожая на ту, что стоит на лампе ближнего света. Нажимаем на фиксатор и снимаем ее.

Снятие колодки питания

Видим автолампу дальнего света, которую можно свободно вытащить из гнезда (она прижималась колодкой питания). Вынимаем сгоревшую и на ее место устанавливаем новую, предварительно надев чистые хлопчатобумажные перчатки. Сажаем колодку питания на цоколь прибора, проследив, чтобы защелкнулся фиксатор. Закрываем люк пыльником и устанавливаем фару на место, закрепив ее двумя винтами.

Важно! Устанавливая фонарь на место, проследи, чтобы его нижнее крепление попало в паз на кузове (см. раздел «Ближний свет»).

Габариты

Для того чтобы заменить габаритные лампочки в Форд Фокус 3, нужно снять фару (см. выше). Теперь находим небольшой лючок овальной формы, закрытый резиновым пыльником. Он находится в верхней части фонаря справа для правой фары и слева для левой. Снимаем пыльник.

Снятие пыльника с люка габаритных огней фары Форд Фокус 3

Засовываем два пальца в люк и нащупываем патрон габаритки. Теперь пытаемся изловчиться и повернуть патрон против часовой стрелки на 45 градусов, чтобы отщелкнулись фиксаторы. Сделать в овальном микроскопическом люке такую операцию непросто, это надо уметь. Но если получилось, то патрон вместе с лампочкой можно вынуть.

Снятая автолампа габаритного огня

Снимаем сгоревший прибор (просто выдергиваем), на его место вставляем новый. Поскольку источник света негалогенный, перчатками можно не пользоваться – достаточно относительно чистых рук.

Вставляем патрон на свое место и снова демонстрируем ловкость рук – поворачиваем его на 45 градусов, но уже по часовой стрелке. Надеваем на люк пыльник и устанавливаем фару на место, проследив за тем, чтобы нижний фиксатор на фонаре попал в паз на кузове Форд Фокус (см. выше).

Ксеноновый головной свет

Как я указывал выше, на Форд Фокус 3 может устанавливаться линзованный фонарь, использующий ксеноновую лампу, отвечающую и за дальний, и за ближний свет одновременно. Осталось поменять и ее.

В блок-фаре этой модификации три круглых люка примерно одинакового размера. Все они закрыты резиновыми пыльниками. Ксеноновая лампа дальнего/ближнего света расположена в том, что ближе к центральной оси Форд Фокус 3.

Люк ксеноновой лампы дальнего/ближнего света указан стрелкой

Снимаем с него пыльник, потянув за резиновый лепесток.

Снятие пыльника

Заглядываем в люк и видим блок розжига, надетый на цоколь ксенонки.

В люке хорошо виден блок розжига

Снимаем его с цоколя лампы, саму лампу освобождаем, отщелкнув пружинный фиксатор, вынимаем из гнезда и, надев х/б перчатки, меняем на новую. Фиксируем прибор пружинной скобой, надеваем на его цоколь блок розжига. Осталось вернуть на место пыльник и поставить фонарь на место.

Вот, пожалуй, и все о замене лампочек в блок-фаре Ford Focus 3. Как видишь, совсем необязательно ехать на СТО, теряя время и деньги из-за такой ерунды. Ведь все можно сделать своими руками.

Первая и самая частая причина купить новые лампочки – это выход из строя старых моделей. Это может случаться из-за недостаточного охлаждения, попадания внутрь фары влаги или воды, из-за плохого контакта или проблем с бортовой электросетью автомобиля. Прежде чем устанавливать новые лампочки, рекомендуется выяснить, почему сломались предыдущие. Помните, что поломка может быть банально по причине естественного износа.

Третья причина – это тюнинг автомобиля. Фары – один из элементов, которые сразу же бросаются в глаза, соответственно, определяют общий стиль передней части авто. Если вас не удовлетворяет стандартный дизайн фар, можете купить совместимые модели другого дизайна. В интернет-магазинах представлены десятки товаров на любой вкус. Некоторые модели имеют разноцветную подсветку, а также изящные линии поворотных огней как у дорогостоящих суперкаров.

Особенности ламп для фар Ford Focus 3

При переустановке ламп ближнего света для замены на Форд Фокус 3 необходимо
учитывать их светотехнические характеристики. Штатный светильник имеет
следующий набор параметров:

1. Тип цоколя – фланцевый Н7.
2. Номинальное напряжение – 12 вольт.
3. Мощность – 55 Вт.

В зависимости от конструкции оптики ламы могут быть двух видов:

1. Биксеноновые – предназначенные для установки в
   линзовые системы.
2. Галогеновые – устанавливаемые в фары с отражателем-рассеивателем.

Обратите внимание! При поиске замены для галогенной лампы для ближнего света в Форд Фокус поколения-3 необходимо строго придерживаться рекомендаций производителя по мощности. В противном случае при превышении значения этого параметра всего на 5% срок ее службы из-за перегрева снизится почти вдвое!

Цоколь ламп на Ford Focus 3

1 Лампа ближнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

2 Лампа дальнего света — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.

3 Лампа в противотуманной фары — галогеновая лампа Н11 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.

4 Лампа указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

5 Лампа сигнала тормоза — одноконтактная лампа накаливания P21W, мощностью 21 ватт.

6 Лампа освещения номерного знака, багажника, вещевого ящика, переднего габарита и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

7 Лампа заднего хода — одноконтактная лампа накаливания W16W, мощностью 16 ватт.

8 Лампа габарита и противотуманного фонаря — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

9 Лампа повторителя поворота — бесцокольная одноконтактная лампа W5W желтого цвета , мощностью 5 ватт.

Это интересно: Форд фокус 3 — где находится аукс выход

Таблица применяемых ламп в Форд Фокус 3

Место установки	Обозначение по ЕЭК	Мощность, Вт	Внешний вид
Лампа дальнего света	H1	55
Лампа передних противотуманных фар	H11	55
Лампа ближнего света	H7	55
Лампа переднего габаритного огня/лампа освещения багажного отделения/лампа подсветки вещевого ящика	W5W	5
Лампа передних указателей поворота/лампа заднего указателя поворота	PY21W	21
Лампа бокового указателя поворота	WY5W	5
Лампа света заднего хода	W16W	16
Лампа стоп-сигнала	P21W	21
Лампа заднего противотуманного фонаря/заднего габаритного огня	P21/5W	21/5
Светодиоды: фонарей подсветки номерного знака/дополнительного стоп-сигнала/плафона освещения мест водителя и переднего пассажира/плафона освещения мест задних пассажиров	LED	—	—

Рекомендации по проведению работ

Мы рассмотрим, как произвести замену и как отрегулировать положение осветительных элементов. Все эти мероприятия по силам любому автомобилисту, но требуют аккуратности и четкого выполнения всех рекомендаций.

Замена ламп

Замена лампы ближнего света на Форд Фокус 3 занимает немного времени, но советуем выделить на эту работу хотя бы час, чтобы проводить работы не торопясь. Если у вас есть все необходимое, то можно приступать к началу работе, но предварительно нужно убедиться в том, что не работает именно лампа. Для этого еще нужно проверить специальный модуль – GEM, расположенный со стороны пассажира в блоке предохранителей, это делается на диагностике.

Сразу отметит, что предохранитель ближнего света на Форд Фокус 3 отсутствует, работой данной системы управляет модуль, о котором написано выше. В конструкции есть только предохранитель дальнего света.

На фото отмечено расположение модуля в блоке предохранителей

Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция:

• Это необходимо для того, чтобы исключить возникновение проблем при работе с электрической частью автомобиля, поэтому не забывайте об этом.
• они отворачиваются звездочкой или шестигранником, о которых написано выше. Чтобы вам было проще найти точки фиксации, мы отметили их на фото.

Удобнее всего пользоваться небольшой трещоткой. С ее помощью откручивание будет происходить гораздо проще и быстрее

• их два, и проще всего они отжимаются с помощью плоской отвертки с длинным жалом – надавливаете, чтобы уступ вышел из зацепления, и тянете фару наружу. Если отвертки нет, можно аккуратно потянуть корпус на себя, защелки очень прочные и сломаться не должны.

Фиксатор не дает корпусу вывалиться и надежно держит его

• для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
• под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.

Патрон нажимается с нижней стороны, там специально нанесены указывающие полоски

• . Цоколь лампы ближнего света на Форд Фокус 3 сделан таким образом, что вставить его на место неправильно невозможно.

Совет!
Проще вначале вставить лампу в рассеиватель, а только затем надеть патрон, так процесс происходит гораздо быстрее и проще.

Регулировка

Иногда требуется регулировка ближнего света на Форд Фокус 3, для этого нужно следующее:

На схеме отражен результат, которого нужно добиться

• В первую очередь нужно провести подготовительные мероприятия: проверить давление в шинах, заполнить бак и положить отягощение в 75 кг на месте водителя.
• Далее машина ставится на ровную поверхность перед стеной на расстоянии 3 метра от нее.
• На поверхности чертятся вертикальные линии, совпадающие с центром фар, и горизонтальная черта по высоте расположения ламп, ниже ее на 35 мм чертится еще одна линия.
• Закрывается одна из фар, после чего корректор выставляется в нулевое положение и с помощью шестигранника на 7 мм проводится регулировка, винты расположены в углу фар, элемент отмечены на фото стрелками. Такой же процесс повторяется и со второй фарой (аналогично регулируются фары на КИА).

Регулировочные элементы подкручиваются до положения, описанного на схеме выше

Замена ламп ближнего света Ford Focus 3

Для замены лампы ближнего света необходимо снять блок фару открутив два самореза. Саморезы обозначены на фото двумя красными кружочками.

Далее тянем блок фару на себя, немного покачивая ее из стороны в сторону.

После снимаем защитную крышку лампы.

Снимаем электрический разъем и достаем лампу.

Сборка осуществляется в обратной последовательности.

Также будет полезна статья на нашем сайте размер дворников на Ford Focus 3

Выбор производителя

Второй важный фактор при выборе ламп ближнего светя для Ford Focus выпуска-3 – это производитель. Изначально в базовой комплектации применяются фирменные светоисточники линейки Osram. Однако нередко в качестве альтернативы автопользователи применяют аналоги таких марок, как:

1. Philips.
2. Koito.
3. Behr Hella.

Рассмотрим подробно их основные характеристики и особенности применения для Форд Фокус-3.

Osram Н7 Original

Галогеновая оригинальная лампа в оптике ближнего света для хэтчбека Форд Фокус 3-го поколения. Мощность ее потребления – 55 Вт при рабочем напряжении в 12 В. Сила светового потока достигает 1,5 тыс. люменов при температуре 3200 К. Гарантированный срок службы составляет 6 месяцев. Чтобы правильно поменять ее на аналогичную новую, необходимо соблюдать правила установки – не браться голыми пальцами за колбу. Иначе оставленные жировые отпечатки существенно снизят ее долговечность.

Philips Н7 Vision Plus

Лампа используется как аналог штатно устанавливаемой в оптическую систему ближнего света на Форд Фокус 3, и потому обладает сходными параметрами. Единственное отличие – на 60% более сильная светимость при такой же цветовой температуре – 3,2 тыс. К. Применение такого светильника позволяет продлить горизонт видимости и улучшить комфорт и безопасность управления авто.

Koito Whitebeam h7

Лампа относится к категории высокотемпературных светильников на 4,2 тыс. К. При мощности потребления всего в 55 Вт она выдает светимость на все 100 Вт. При этом ближний свет совмещает в себе мягкость и насыщенность –качества, не перенапрягающие зрение водителя. Установка их на стандартную оптику Форд Фокус-3 не приводит к проблемам с деформацией корпуса фар и прогоранием проводки. Долговечность при средней эксплуатации достигает 2-3 лет.

Behr Hella h7 Standart

Еще одна стандартная лампа галогенового типа для установки в оптическую систему ближнего света на Форд Фокус 3. Характерная особенность – бело-голубой оттенок цвета. Среди других преимуществ выделяется невысокая стоимость и длительный срок службы.

Недостаточно освещения при переключении на ближний свет? Всему виной лампа ближнего света «Форд Фокус 3». При замене оптики удастся значительно улучшить качество освещения и лёгкость передвижения в тёмное время суток. Существует много вариантов наладить ближний свет «Форд Фокус 3», но в каждом случае придётся поменять лампочку. Вмешательство в оптику также может быть оправдано перегоранием лампочки.

Как выбрать лампу ближнего света на Ford Focus 3

Огромная популярность машины Ford Focus 3 обоснована выгодным соотношением между ценовой политикой и качеством изделия, а также большой распространённостью ремонтных запчастей. Лампочка ближнего света «Форд Фокус 3» с завода уже обладает достаточной мощностью для рядовых задач, но нередко появляется необходимость увеличить мощность, переоборудовать электрическую систему или регулировать свет.

Выбор должен осуществляться на основании технических характеристик источника питания и патрона. Второстепенными, но также важными, условиями выбора являются: цена, производитель, вид и т. д.

Лампа ближнего света ФФ3 оснащена:

• цоколь лампы ближнего света «Форд Фокус 3» фланцевый H7;
• напряжением – 12 V;
• мощностью – 55 W.

Производитель сразу устанавливает в автомобиль фирменные лампы от Osram, производство находится в Германии. Компания является дочерней корпорацией от именитого бренда Siemens, который славится надёжной электроникой. Если причина замены лампы ближнего света в «Фокус 3» заключается в перегорании осветительного прибора, лучше просто купить аналог.

Современный рынок может предложить большой выбор источников света для головной оптики автомобиля

На Ford Focus 3 лампа ближнего света устанавливается 2 видов:

1. Биксеноновая с оптической линзой.
2. Галогенная вместе с рассеивателем потока.

С учётом описанных характеристик нужно подбирать подходящие лампы, в случае замены штатной модели ближнего света Focus 3. Унифицированный цоколь позволяет устанавливать лампочки любой фирмы, но при выборе стоит отдать предпочтение вариантам с одинаковыми показателями мощности.

Повышенная светоотдача не должна быть у галогенных фар, так как они используют нить накаливания и могут сильно нагреваться, отчего разрушается покрытие и структура отражателя.

Замена лампы ближнего света «Форд Фокус 3» владельцами осуществляется в пользу некоторых проверенных брендов и конкретных моделей:

• Philips. Покупают с цоколем H7 стандартную модель, в ней используется хромированный цоколь, а стеклянная масса включает добавления кварца. Перечисленные технологии улучшают освещённость трассы на 30% по сравнению со штатным вариантом, при этом не изменяется мощность и напряжение прибора. Другими популярными моделями бренда является серия Diamond Vision, которая подобна дневному свету, а также Xtreme Vision – сила потока наибольшая среди всех моделей, она в 2 раза превосходит Osram;
• Bosch. Большая светоотдача 90-Plus обеспечивает повышение производительности на 90%. В свете преобладает белый цвет. Blue Vision – это модель с голубым оттенком света, в лампочке используется стекло из кварца для усиления прочности поверхности;
• IPF. При выборе H11 XY64-2400K свет становится более жёлтым, он освещает трассу значительно лучше при опускании тумана;
• Koito. Бренд выпускает ксеноновые варианты Whitebeam III H7. При замене лампы на «Форд Фокус 3» увеличивается производительность с 55 до 100 Вт.

Вы можете установить вместо штатной лампочки источник ближнего света любого другого бренда

Как заменить лампочку ближнего света на авто «Форд Фокус 3»

Освещение обеспечивает основная оптика, состоящая из блока фар, куда монтируется сразу 4 лампочки: габаритные, поворотные, дальние и ближние огни. Сама процедура смены не должна вызывать сложностей, большие усилия также отсутствуют, но снимать фару всё же придётся.

Фиксатор лампы ближнего света «Форд Фокус 3» довольно стандартный, чтобы произвести замены, нужно следовать такому алгоритму:

1. Откинуть передний капот и установить его на держатели.
2. От АКБ отсоединяется клемма.
3. Фара фиксируется с помощью 2 винтов, которые могут откручиваться с помощью насадки «звёздочка», шестигранника или отвёртки на «минус».
4. Корпус блока нужно плавным и аккуратным движением подать к себе, постепенно изымая оптику снизу.
5. От платы отсоединяется клемма питания. Теперь рекомендуется отнести фару в подходящее помещение и поменять любой световой индикатор.
6. С обратной стороны блока нужно отсоединить крышку, она изготовлена из резины и находится сразу за креплением ближнего света.
7. Появившийся лючок позволяет изъять лампу вместе с патроном из паза внутри отражателя. Для извлечения нужно надавить на зажимы и немного покрутить патрон, затем тянуть для извлечения из направляющих.
8. Лампа вытягивается из патрона.
9. Теперь проводится монтаж новой лампочки и сборка блока. Чтобы упростить процедуру, можно установить 1 лампу в паз на отражателе и установить в патрон до слышимого щелчка.

Головная оптика на Ford Focus 3 представляет собой блок-фары, с установленными в них лампами дальнего и ближнего света, поворотными и габаритными огнями

Что необходимо для проведения работ

Для быстрейшего и качественного проведения работ в отношении замены лампочки нужно предварительно подготовить инструменты и запчасти, которые будут использованы впоследствии:

• лампы. Выбрать и купить 2 лампочки согласно описанным рекомендациям;
• шестигранник или звездочка на 6 мм. Инструмент потребуется для отсоединения фары. В машинах ФФ3 может использоваться один из видов крепления. Перед откручиванием следует проверить, что инструмент плотно становится в паз и не приведёт к разрушению креплений;
• минусовая отвёртка. Подойдёт с длинным жалом и достаточно тонкой насадкой. Она пригодится для открепления пазов фиксаторов, которые находятся снизу. Отвёртка поможет отсоединить колодку проводов;
• перчатки. Обязательно нужно использовать защитные перчатки, так как острые грани деталей сильно царапают руки.

Рекомендации по замене ламп на автомобиле «Форд Фокус 3»

В процессе замены любой лампы, даже габарит, нужно следовать простым правилам и инструкции:

Заменить лампочку ближнего света на «Фокусе 3», не представит для вас сложности

• замену ламп нужно проводить одновременно на обеих фарах, независимо от того сколько лампочек сгорело;
  Это позволит нивелировать разницу в освещенности разных сторон автомобиля. Управление становится более качественным и безопасным;
• во время выполнения работ с галогенными лампами не допускается касание незащищёнными руками к корпусу. В противном случае появится жировое выделение, оно отпечатается на стекле. Из-за особых свойств жира, сразу после включения лампочка перегорит;
• в процессе демонтажа следует соблюдать максимальную внимательность, можно фотографировать каждый этап. Обращать внимание необходимо на ось фиксации лампочки в отражателе, сторону расположения защёлок патрона, наличие зазора у лампы по отношению к кузову и т. д.;
• демонтаж, так же, как и монтаж, не должен выполняться с помощью прикладывания больших усилий. В автомобиле всё устроено таким образом, что крепления довольно хрупкие (пластиковые), их легко деформировать, нарушить целостность резьбы или разрушить;
• перед установкой фары в сборе после процесса замены, нужно изначально ввести низ в специальные пазы, которые находятся со стороны крыла авто. С помощью лёгкого движения блок без труда станет в пазы с внешней стороны. Только после ввода в фиксаторы нужно закручивать винты;
• по завершении работ по смене ламп можно подсоединять аккумулятор и проверять, всё ли получилось. Если соединения установлены правильно, а свет все равно не поступает, причина может крыться в сбоях компьютера. Придётся сбросить ошибку.

Вывод

Замена осветительного прибора в «Фокус 3» – это несложная процедура, но она потребует внимательности, аккуратности и собранности. Не стоит впервые выполнять такую работу в сжатые сроки, лучше отложить замену до момента, когда появится достаточное количество времени. Следуя алгоритмам замены, можно легко заменить ближний свет, не нарушив целостности крепежей.

Здравствуйте. Покажем процесс замены лампы ближнего света на Форд Фокус 3.

На Фокус 3 для замены ламп нужно снимать фару. Не пугайтесь, это очень простая операция, ниже все расписано по шагам.

Артикул:

• лампа ближнего света на Фокус 3 идет с цоколем H7 (12V 55W), производителя выбирайте по своим предпочтениям

Инструменты:

• Torx T30 или широкая плоская отвертка

Пошаговая инструкция

1. Откручиваем два винта крепежа фары под Torx T30. Если такого нет, можно воспользоваться плоской отверткой.

2. Немного шевеля фару вынимаем ее на себя.

3. Отключаем разъем питания лампочек фары.

Нажимаем на фиксатор разъема и тянем.

4. Разворачиваем фару и снимаем резиновый пыльник напротив лампы ближнего света.

5. Нажимаем на фиксатор и легкими движениями в стороны снимаем разъем с лампы.

6. Вынимаем лампу из места посадки.

7. Распаковываем новую лампу и устанавливаем на место. Лампа становиться только в одном положении, при демонтаже лампы все поймете.

8. Одеваем разъем на лампу. Вы услышите характерный щелчок.

9. Одеваем резиновый пыльник.

10. Подносим фару к автомобилю и защелкиваем разъем питания.

11. Заводим фару на место посадки и закрепляем ее двумя винтами.

Видео урок

Лампы светят очень ярко и кучно, приятный белый свет, очень приближенно к ксенону.

Скоро подходят к концу лампы в ближнем свете стоят галогеновые лампы Philips Diamond Vision H7, купил галогеновые лампы Koito WhiteBeam III H7 - 4200K - P0755W - (55 Вт -> 100 Вт). Фото как поменяю выложу. А также прикупил лампы в передние габариты лампы PIAA W5W серии "Plasma Ion Yellow" 2500K H-133, смотреться должны просто улётно. Ждите фото.

zinchik

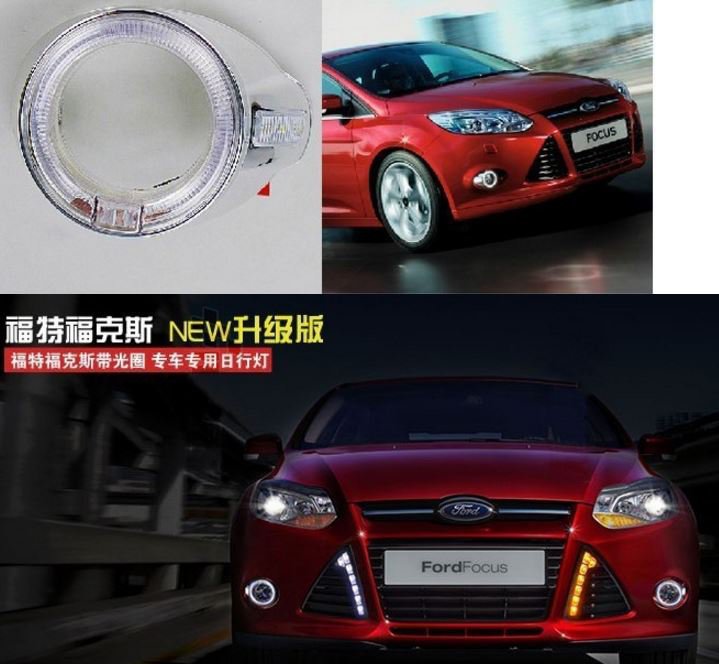

Тема, конечно классная, но 7 штук отдавать как-то жаба душит, но удобно млин! Старую накладку снял, новую поставил и всё.

http://ru.aliexpress.com/item/FREE-Shipping-for. 01560_1

http://ru.aliexpress.com/item/FREE-Shipping-for. 01.html

19 дек абря 2015

http://ru.aliexpress.com/item/FREE-Shipping-for. 01560_1

http://ru.aliexpress.com/item/FREE-Shipping-for. 01.html

http://ru.aliexpress.com/item/2Pcs-T10-W5W-194-. 10.html

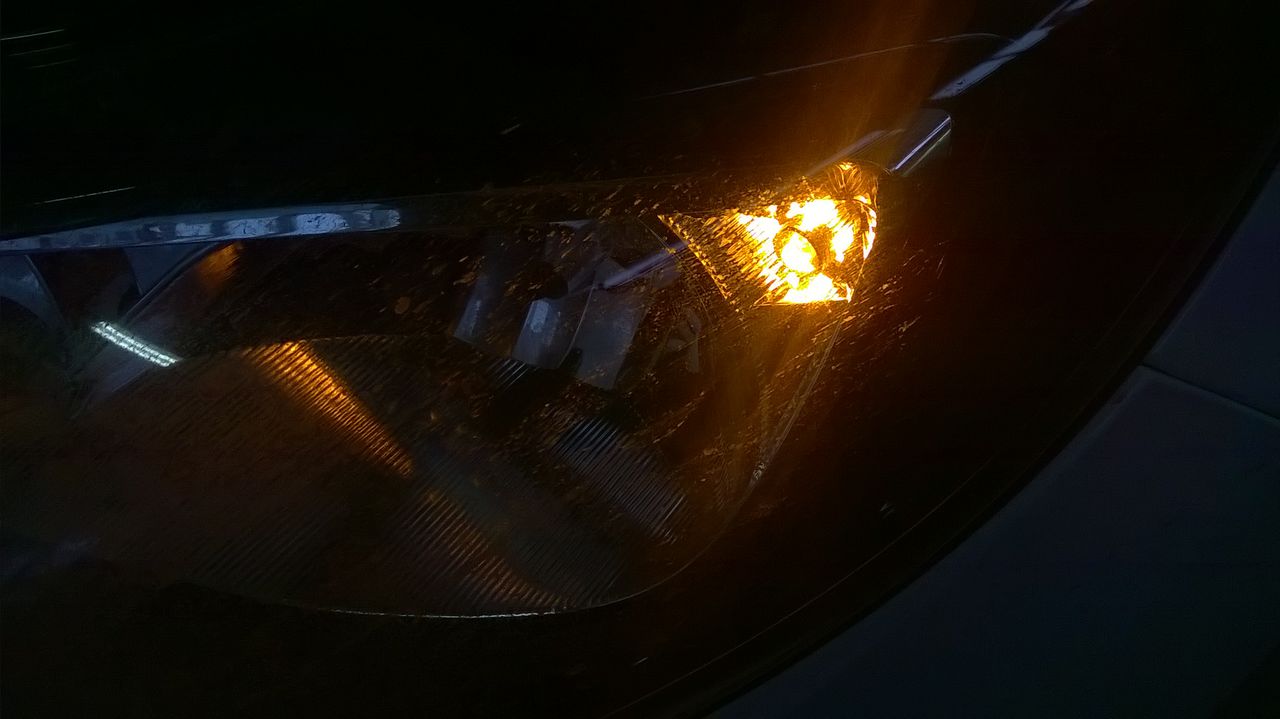

С установкой проблем не возникло. Светят достаточно ярко, белым светом. Дешево и сердито.

28 мар та 2016

- в передних блок-фарах:

1 - лампа переднего указателя поворота, тип лампы PY21W (21 Вт);

2 - лампа дальнего света, тип лампы Н1 (55 Вт);

3 - лампа ближнего света, тип лампы Н7 (55 Вт);

4 - лампа переднего габаритного огня, тип лампы W5W (5 Вт);

- лампа противотуманного фонаря, тип лампы Н11 (55 Вт);

- в задних фонарях автомобиля с кузовом типа хэтчбек:

1 - лампа стоп-сигнала, тип лампы W5W (5 Вт);

2 - лампа света заднего хода, тип лампы W16W (16 Вт);

3 - лампа противотуманного фонаря и заднего габаритного огня, тип лампы P21W (21 Вт);

4 - лампа заднего указателя поворота, тип лампы PY21W (21 Вт);

- в задних фонарях автомобиля с кузовом типа седан:

1 - лампа света заднего хода, тип лампы W16W (16 Вт);

2 - лампа заднего указателя поворота, тип лампы PY21W (21 Вт);

3 - лампа противотуманного фонаря, тип лампы P21W (21 Вт);

4 - лампа заднего габаритного огня и стоп-сигнала, тип лампы P21/5W (21/5 Вт);

- в задних фонарях автомобиля с кузовом типа универсал

1 - лампа света заднего хода, тип лампы W16W (16 Вт);

2 - лампа заднего указателя поворота, тип лампы PY21W (21 Вт);

3 - лампа противотуманного фонаря, тип лампы P21W (21 Вт);

4 - лампа заднего габаритного огня и стоп-сигнала, тип лампы P21/5W (21/5 Вт);

- лампа боковых указателей поворота в наружных зеркалах заднего вида, тип лампы WY5W (5 Вт);

Читайте также:


• Как поменять габаритную лампочку на газель некст видео

• Установка форд фокус 2 светодиодных ламп

• Подсветка ног пежо 308 где находится

• Мигает лампочка кондиционера на мицубиси аутлендер

• Пересвет приборной панели дэу нексия 150
