Ремонт ГБЦ (Процесс снятия ГБЦ) ЧАСТЬ 2
Привет всем. Продолжаю свою историю ремонта.
В предыдущей записи забыл добавить то что перед тем как закатить форда в гараж, съездил к друзьям в сервис чтоб они мне компрессию замеряли, вдруг что новенькое покажет, и на удивление она показала все что я хотел увидеть. Раньше показывала всегда в пределах 14 +-0,5, а щас
1 — 9 (еле-еле набирает)
2 — 13
3 — 12
4 — 10
Сказали, что 2 и 3 самые норм, а 1 и 4 надо смотреть. Ну и замечательно думаю, не зря все читал и заказывал. Самое странное только то что эта проблема в тачке уже года 1,5 – 2, и компрессию меряли не один раз. До этого раза мне меряли компрессию месяца 2 назад, и значения там были те же что и всегда, около 14. А тут вдруг на тебе, компрессия изменилась в корне, хотя по ходовым ниче не изменялось, как глохла, так и глохнет. Странно это все. Ну да ладно, теперь хоть больше интереса лезть туда.
Всю инструкцию брал из двух книг.
Там помаленьку тут помаленьку. Начал с промывки охлаждающей системы, пока машина не разобрана, т.к. после мы разбираем, ставим все новое, и охлаждайка должна быть уже тоже новой. Да и вообще пора бы наверно ее заменить. Сначала я слил то что там было. Вырезал вот такую емкость под жидкость.
Самое тупое что пробка, которая находится снизу у радиатора ближе к правому колесу не вытаскивается, она остается там. Это чертовски неудобно.
На сайте описан один момент, которого я по незнанию не сделал, это то где надо отсоединить нижний шланг радиатора, чтобы промыть полностью. Но сразу скажу, что, когда я в последний раз сливал у меня выходила чистая вода. Так что думаю все норм. Есть еще один момент. Так как все это делается в гараже, оно же замкнутое пространство (открытая дверь не считается) можно быстро задохнуться выхлопом, да к тому же у меня смесь образовывалась неправильная из-за всех этих симптомов, отсюда выхлопа было еще больше. Короче за 10 секунд работы двигателя можно было уже задохнутся. А промывал я ее примерно минут 40. Пришлось придумать вот такую конструкцию
Пока работала заснял звук работы двигателя. Не знаю будет ли что-то слышно или нет
После началась разборка. Поднял машину и подставил бревна иначе говоря подпорки.
1. Отсоединяем аккумулятор, фильтр воздушный и его корпус, все датчики (сколько их не помню, но отсоединяете все что видите. вот коса проводов вдоль коллектора идет, и все что имеет конец — отсоединяем), провода свечные и сами свечи, катушку зажигания (4 болта), дроссельную заслонку (4 болта), от клапанной крышки в сторону выпускного коллектора выходит маленькая трубка – ее тоже убираем. 3 крепления декоративной крышки. Короче убираем всю мелочёвку. Все что на поверхности лежит.
2. Топливная магистраль (2 болта), впускной коллектор (7 болтов сверху и 1 снизу), масляный щуп (1 болт), снимая коллектор не выдерните датчик детонации, и патрубок вентиляции картерных газов. Кстати в этот раз он был порван насквозь. Не могу понять, что изменилось за пару месяцев езды, что он так порвался. Как я писал он был как новый в конце июля
3. Клапанная крышка (14 болтов, почти все остаются там, только некоторые выкручиваются), шкив водяного насоса (3 болта).
Так как клапанная крышка снята можно измерить зазоры, это так для себя. В дальнейшем измеренные значения не пригодится. Я замерил для интереса. На выпускных клапанах зазоров не было вообще. Щуп 0.03 мм не проходил, а должно быть 0.3 мм примерно, +- 0.03 мм. Почти на всех впускных клапанах зазоры были в минимальных пределах допустимого, то есть должно быть 0.25 +-0.03 мм, а у меня 0.22 мм. В двух — 0.17 мм. Немного о процессе замера. Замер нужно проводит при комнатной температуре, чтобы из-за холодной температуры зазоры больше не были. Если щуп проходит свободно — берем больше, проходит туго, с усилием – скорее всего он, ну а если не проходит, то значит что не проходит. Я к тому что некоторые считают если проходит туго, то зазор меньше выбранного щупа, это не так. Он ведь проходит, значит зазор соответствует выбранному щупу, иначе он бы не прошел. В общем… беда ребята, не порадовали меня зазоры, разбираем дальше.
4. Выпускной коллектор (вроде 7 гаек, точно не помню), я снял его целиком, позже оказалось, что не стоит, лишняя работа. Просто отсоединить и отодвинуть ближе к салону и все.
5. Ремень вспомогательных агрегатов (болт натяжного ролика крутим по часовой стрелке он сдвигается, тем самым ослабевая ремень), бачок ГУР (3 болта) и насос ГУР (4 болта). Снимая бачок будьте аккуратны, с него сразу польется жидкость. Я тряпку подложил, а точнее сразу отверстие заткнул. Бачок охлаждайки (2 болта), верхний болт генератора, который прикручивается к ГБЦ.
6. Далее говорится о выставлении поршня первого цилиндра в положение «верхней мертвой точки (ВМТ)», но вроде это никакого значения не имеет в стадии разборки. Но да ладно сделаю по инструкции. Так же болт коленвала всегда следует крутить только по часовой стрелке. Сам процесс описан в книге (фотки ниже). Но если на заводе все правильно собрали, то надо чтобы регулировочная линейка могла встать в прорези распредвалов со стороны левого колеса и все.
7. Теперь надо выкрутить болт коленвала. Этого я больше всего боялся, т.к. про него легенды слагают о том насколько сильно он закручен, плюс у меня нету специального приспособления для удержания шкива. Тут я в тупике был. Но есть одно решение. Позвонил другу механику и говорит «один человек врубает 5 передачу, отпускает сцепление и до упора давит педаль тормоза, ваще сильно сильно, а другой берет нужную головку, пару удлинителей друг на друга, на них трещетку, а на трещетку длинную трубу (рычаг). Короче откручивает болт». Сработало! Тут конечно минусы есть такого процесса – в момент откручивания я нагружаю сильно КПП, но я подумал, что, когда я езжу я даю ей большую нагрузку чем здесь. Еще могут поршня с клапанами встретится, а это очень нехорошо, но клапана я был нацелен менять, так что терять было нечего.
8. Теперь, по-моему, надо поддомкратить двигатель. Вообще это можно сделать на много раньше, но я сделал в этот момент. Сначала открутите болт опоры двигателя, который вкручивается в кузов машины, чтобы, поднимая двигатель не поднимать машину или вообще не сорвать болт, хотя вряд ли это получится. После опора расслаблена и свободно двигается. Подложите деревянную прокладку между двигателем и домкратом и поднимите двигатель совсем немного, примерно на 1 см, этого достаточно. После откручивайте оставшиеся 2 болта и 2 гайки опоры.
9. Снимаем датчик положения коленвала с крышки ГРМ (2 болта), откручиваем промежуточный и натяжной ролик, затем крышку привода ГРМ (по-моему 22 болта).
10. Со стороны левого колеса, к ГБЦ крепится клапан ЕГР (2 или 3 болта) и антифризная какая-то штука (4 болта). Их тоже надо снять
11. Цепь. Чтобы ее снять надо снять натяжитель, чтобы его снять надо надавить на цепь и в отверстие натяжителя вставить шило либо что-то тонкое прочное, но все это тяжело, сколько не пытался. Просто открутил 2 болта снял его, затем сам надавил на него и вставил фиксатор какой-нибудь, так удобней. Затем открутил звездочки с распредвалов. Одним ключом держу распредвал, другим откручиваю звездочку. И только после снял цепь. После снял направляющие цепи.
После этого момента все раскладываем, подписывая что где стояло. Этот распредвал впускной, рядом со звездочкой впускной, этот клапан 5 выпускной на пару со своим регулировочным стаканом.
12. Теперь снимаем распредвалы. Последовательность снятия крышек распредвалов ниже.
Снимать нужно равномерно, откручивая все постепенно. Чтобы не было перекоса с какой-либо стороны. Так же и болты ГБЦ, постепенно, чтобы ГБЦ не повело в какую-нибудь сторону.
Теперь можно снять ГБЦ. Вроде все расписал. Я расписал все по памяти, поэтому кидаю страницы с книги, где поточнее описано. Может быть помогут картинки по расположению каких-нибудь болтов или еще чего.
Снятие и установка головки блока цилиндров Ford Mondeo 1, 2
Примечание: В описании процедуры предполагается, что вы снимаете головку блока вместе с закрепленными на ней впускным и выпускным коллекторами. Это упрощает процедуру, однако снимаемый узел - громоздкий и тяжелый, поэтому вам понадобится подъемник. Если же вы хотите сначала снять коллекторы, выполните указания параграфов 6 и 7 данной главы, а затем выполняйте операции по снятию головки блока, описанные в данном параграфе.
1. Сбросьте давление в топливной системе (глава 4).
2. Установите автомобиль на твердой горизонтальной площадке, откройте капот и отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).
3. В любом случае когда вы отсоединяете вакуумные шланги, шланги охлаждающей жидкости, шланги вентиляции, электроразъемы проводов, массовые провода, топливопроводы, что предусматривает нижеследующая процедура, помечайте отсоединяемые элементы метками, чтобы в дальнейшем установить их на свои места.
4. Разъедините два эмекгроразьема проводки, отсоедините вакуумный шланг (при наличии), отсоедините шланг вентиляции картера от крышки головки блока. Снимите узел воздухоочистителя вместе с расходомером воздуха, резонатором и предкамерой (глава 4).
5. Уравняйте давление в топливном баке с атмосферным, сняв крышку его горловины. Затем отсоедините топливопроводы подвода и отвода, связывающие двигатель с шасси (глава 4) и заглушите все образовавшиеся отверстия.
6. Отсоедините трос акселератора от привода дроссельной заслонки (глава 4). Отсоедините также трос привода устройства поддержания постоянной скорости (при его наличии) (глава 12). Зафиксируйте трос(ы) в стороне от двигателя/трансмиссии.
7. Выверните болты и отсоедините напорный трубопровод гидросистемы рулевого управления от задней опорной пластины головки блока / грузовой проушины двигателя и от кронштейна насоса/передней опорной пластины. Освободите проволочный фиксатор и разъедините электроразъем проводов контактного датчика давления гидросистемы рулевого управления. Затем выверните болт и отсоедините шину массы задней опорной пластины головки блока /грузовой проушины двигателя.
8. Выверните три винта крепления желоба проводки с тыльной стороны коллектора. Отсоедините проводку двигателя от главного жгута проводов, разъединив большой электроразъем, (этот разъем расположен рядом с регулятором давления топлива) (см. рис. 15.8, а). Разъедините злектроразъемы с каждой стороны катушки зажигания, а также разъем, расположенный спереди под корпусом термостата для отсоединения катушки и проводки датчика указателя температуры охлаждающей жидкости (см. рис. 15.8, б).
9. Отсоедините вакуумные шланги в следующей последовательности (маркируйте их по мере отсоединения):
- а) Один - от задней стороны дроссельной заслонки. (Отсоедините только один шланг. Второй шланг, идущий к регулятору давления топлива, отсоединять не нужно.)
- б) Один - от штуцера напевом конце впускного коллектора 9 см. рис. 14.9).
- в) Вакуумный шланг сервоусилителя тормозов (глава 9).
- г) Отсоедините все вакуумные шланги от компонентов системы РВГ - один от клапана РВГ и два от трубопровода РВГ. Учтите, что два последних шланга отличаются размерами патрубков и поэтому их нельзя перепугать.
10. Выверните болты обеих частей теплового экрана выпускного коллектора. Отсоедините шланг охлаждающей жидкости, чтобы снять верхнюю часть кожуха. Снимите щуп контроля уровня масла вместе с его патрубком или отведите их в сторону.
11. Выверните болт крепления корпуса фильтра системы дожигания топлива к переднему кронштейну опоры двигателя/ трансмиссии. Затем отсоедините вакуумный шланг фильтра.
12. Опорожните систему охлаждения (глава 1).
13. Отсоедините все шланги охлаждающей жидкости от корпуса термостата (см. рис. 15.13).
14. Отверните две гайки и отсоедините приемную трубу выхлопной системы от коллектора (глава 4). Отсоедините проводку кислородного датчика, чтобы она не натягивалась за счет веса выхлопной системы.
15. Снимите ремень привода вспомогательных агрегатов (глава 1).
16. Подоприте двигатель/трансмиссию домкратом, проложив между его площадкой и поддоном деревянную прокладку, чтобы не повредить поддон.
17. Отверните шесть гаек крепления правого кронштейна двигателя/трансмиссии, а затем снимите кронштейн. Выверните болт паразитного шкива ремня привода вспомогательных агрегатов (см. рис. 14.17).
18. Выверните болты передней и задней опорных пластин головки блока (см. рис. 15.18, а,б).
19. Снимите зубчатый ремень и распределительные валы (параграф 10 и 13). Если вы будете разбирать головку блока, вытащите гидрокомпенсаторы.
20. Снимите внутренний кожух зубчатого ремня (параграф 9).
21. В последовательности, обратной показанной на рис. 14.32, б отпустите десять болтов головки блока (отворачивая каждый болт на один оборот за раз). Для этого потребуется ключ со шлицевой головкой (ТХ 55). Эти болты после отворачивания всегда нужно заменять на новые (ввиду сложного характера нагрузки, которую они испытывают).
22. Снимите головку блока вместе с помощником (если это возможно), так как она тяжелая (см. рис. 15.22). Снимите прокладку, обращая внимание на установочные штифты. Прокладку можно выбросить.
Модели выпуска с 10.1996
23. Отсоедините отрицательный провод аккумулятора и опорожните систему охлаждения.
24. Затяните стояночный тормоз. Приподнимите передок и установите его на опоры. Снимите правое переднее колесо.
25. Снимите брызговик из под двигателя и нижний кожух радиатора. На моделях выпуска с 05.1998 выверните болты и снимите крышку ременной передачи вспомогательных агрегатов.
26. Подставьте под радиатор емкость. Затем выверните сливную пробку, чтобы жидкость стекла в емкость. На моделях выпуска с 05.1998 отсоедините шланг охлаждающей жидкости, расположенный под двигателем справа. При необходимости см. Главу 1.
27. Снимите локер правой передней колесной ниши.
28. Снимите ремень привода вспомогательных агрегатов (см. Главу 1).
29. На моделях выпуска с 05.1998 выверните болт и снимите шкив водяного насоса и паразитный шкив. Снимите также шкив коленчатого вала и нижнюю крышку механизма газораспределения (см. параграф 9).
30. На моделях с двигателем объемом 1.6 и 1.8 литра снимите каталитический преобразователь (см. Главу 4А).
31. Отсоедините проводку двигателя и шланг вакуумного сервоусилителя тормозной системы от впускного коллектора. Отсоедините от коллектора также шланг принудительной вентиляции картера.
32. Отсоедините проводку датчика давления масла.
33. Выверните центральный болт ограничителя заднего крена двигателя. Снимите ограничитель с подрамника.
34. Выверните центральный болт ограничителя переднего крена двигателя. Выверните гайки крепления ограничителя к подрамнику. Снять ограничитель пока что не удастся.
35. Снимите камеру воздуховода, воздуховод и крышку воздухоочистителя (глава 4А).
36. Отсоедините трос акселератора от сегмента, расположенного на корпусе дроссельной заслонки.. Затем стяните пластиковый зажим и отсоедините трос от опорного кронштейна. Сдвиньте трос в сторону.
37. Отсоедините все вакуумные шланги от впускного коллектора,
38. Отсоедините проводку от впускного коллектора, замечая ее прокладку. На моделях выпуска с 05.1998 отсоедините желоб проводки от впускного коллектора.
39. Найдите вакуумные шланги клапана системы РВГ и отсоедините их.
40. Отсоедините проводку от катушки зажигания, устройства подавления помех радиоприему и датчика температуры охлаждающей жидкости.
41. Отсоедините проводку от датчика давления гидросистемы рулевого управления и отсоедините провод заземления от грузовой проушины двигателя. Выверните болты и снимите кронштейн трубы системы дожигания топлива. На моделях выпуска с 05.1998 выверните из головки блока болты патрубка щупа контроля уровня масла.
42. На моделях с двигателями объемом 2.0 литра выверните болты кронштейна трубы системы кондиционирования воздуха.
43. Выверните болты и снимите теплозащитный экран выпускного коллектора и вытащите щуп контроля уровня масла двигателя.
44. Выверните болты и отсоедините клапан системы РВГ от выпускного коллектора, трубу системы РВГ от грузовой проушины двигателя и катушки зажигания.
45. На моделях с двигателями объемом 2.0 литра отверните гайки и отсоедините каталитический преобразователь от выпускного коллектора. Затем отверните гайки штуцеров и отсоедините трубы системы дожигания выхлопных газов.
46. Отпустите зажимы и отсоедините шланги системы охлаждения от корпуса термостата.
47. Отсоедините проводку от датчика указателя температуры охлаждающей жидкости.
48. На моделях с двигателями объемом 2.0 литра отсоедините проводку датчика положения коленчатого вала. Затем выверните болты и снимите фильтр системы дожигания выхлопных газов.
49. Отметьте положение правой опоры двигателя, затем подоприте двигатель домкратом через деревянную прокладку. Выверните болты кронштейна правой опоры двигателя.
50. Выверните болты и гайки и снимите кронштейн гидросистемы рулевого управления с головки блока. На моделях выпуска с 05.1998 выверните болты расширительного бачка системы охлаждения и сдвиньте его в сторону.
51. Выверните болты и снимите кронштейн генератора с головки блока.
52. Сбросьте остаточное давление в топливной системе (глава 4А).
53. Разъедините быстроразъемные соединения шлангов подвода и отвода топлива.
54. Выверните болт паразитного шкива ременной передачи вспомогательных агрегатов. Затем снимите верхнюю, а затем среднюю крышку механизма газораспределения.
55. Отсоедините высоковольтные провода от свечей зажигания. Затем выверните болты и снимите крышку головки блока.
56. Выверните свечи зажигания. Вытащите щуп контроля уровня масла двигателя.
57. Пометьте ремень механизма газораспределения для обозначения направления его вращения. Затем отпустите гайку натяжителя и поверните шкив натяжителя по часовой стрелке ключом-шестигранником. Зафиксируйте натяжитель в таком положении, затянув гайку. Снимите ремень.
58. Снимите зубчатые шкивы с распределительных валов (параграф 13).
59. Отпустите болты крышек подшипников распределительных валов в последовательности, показанной на рис. 15.59. Выверните болты и снимите крышки подшипников, распределительные валы и уплотнения.
60. Снимите толкатели клапанов и уложите их в емкость с ячейками так, чтобы можно было определить их положение. Если на двигателе установлены гидрокомпенсаторы зазоров, то их нужно погрузить в моторное масло.
61. В последовательности, обратной, показанной на рис. 15.72, в, постепенно (по одному обороту за раз) отпустите 10 болтов головки блока. Для этого требуется ключ ТХ 55. Вытащите болты и осмотрите их на наличие повреждений. Рекомендуется всегда заменять болты головки блока после их отворачивания. Однако на моделях выпуска с 30.06.1998 болты нужно заменять только, если их длина превышает 174.3 мм (см. рис. 15.61).
62. Снимите головку блока вместе с помощником, так как она тяжелая. Снимите прокладку, замечая положение штифтов и выбросьте ее.
Установка
64. Проверьте сопрягаемые поверхности головки блока и блока цилиндров на наличие вмятин, глубоких царапин и других следов повреждений. Небольшие дефекты можно устранить напильником, но при значительных повреждениях нужно обработать поврежденную поверхность на станке или же заменить поврежденный компонент.
65. Если вы предполагаете, что поверхность под прокладкой головки блока покоробилась, проверьте ее торцом металлической линейки. При необходимости см. главу 2В.
66. Очистите сопрягаемые поверхности головки блока и блока цилиндров. Убедитесь в том, что установочные штифты забиты в блок цилиндров, а болтовые отверстия головки блока не замаслены.
67. Установите новую прокладку на установочные штифты и поверхность блока цилиндров так, чтобы маркировка "TOP/OBEN" была направлена вверх, а зубцы, выступающие из одного из краев прокладки, были направлены к передней стороне автомобиля (см. рис. 15.67).
68. Временно установите шкив коленчатого вала и поверните вал против часовой стрелки так, чтобы поршень цилиндра №1 был перед ВМТ и примерно на 20 мм ниже, чтобы при сборке обезопасить клапаны от повреждений.
69. Головка блока вместе с коллекторами - громоздкий и тяжелый узел. Поэтому рекомендуется изготовить направляющие для монтажа головки. Приготовьте две шпильки (М10 длиной 90 мм) с прорезью на одном из торцов под отвертку. Их можно изготовить из старых болтов головки блока, обрезав головки. Вверните эти шпильки прорезью на торце вверх в болтовые отверстия, расположенные в углах блока цилиндров по диагонали друг к другу (или же в отверстия, предназначенные для установочных штифтов). Эти шпильки должны выступать примерно на 70 мм выше прокладки.
70. Установите головку блока на монтажные шпильки и осадите ее на установочные штифты (см. рис. 15.70). Выверните монтажные шпильки.
71. Вставьте новые болты крепления головки блока (но не смазывайте их резьбу). Заверните болты от руки.
72. В последовательности, показанной на рис. 15.72, в,г затяните болты в два приема, указанных в Технических данных, сначала с помощью динамометрического ключа, а затем доверните их на требуемый угол, используя головку и вороток, а также угломер. (см. рис. 15.72, а-г).
Примечание: После затяжки болтов в соответствии с Техническими данными не следует перезатягивать болты или проверять их затяжку.
73. Установите гидрокомпенсаторы (если они были сняты), распределительные валы, манжеты валов и шкивы. Временно установите шкив коленчатого вала и поверните этот вал по часовой стрелке так, чтобы риски шкива находились в положении, указанном в параграфе 10.
74. Установите зубчатый ремень и крышки, выверяя положение распределительных валов (газораспределительного механизма) и восстанавливая натяжение зубчатого ремня, как указано в параграфе 10.
75. Остальные операции установки выполняются в порядке, обратном снятию, с учетом следующего:
- а) Затяните все крепежные элементы требуемым моментом.
- б) При установке правой опоры двигателя/ трансмиссии заверните самостопорящиеся гайки и не давайте опоре качаться при затягивании двух, расположенных посередине (из шести) гаек.
- в) Запейте в систему охлаждения жидкость и дозаправьте двигатель маслом.
- г) Сразу после запуска и прогрева двигателя до нормальной рабочей температуры проконтролируйте места соединений и стыков, которые были разобраны, на наличие утечек масла или охлаждающей жидкости.
Установка головки блока цилиндров подробно.Ford Mondeo. Install the cylinder head detail
Как снять Головку Блока Цилиндров Ford Mandeo 3. How to remove cylinder head Ford Mondeo. 2 litre
Замена прокладки головки блока цилиндров Форд Мондео 4 (2007-2014 гг.)
Ford Mondeo 4 Замена прокладки головки блока цилиндров
При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.
Для замены прокладки головки блока цилиндров двигателя 1,6 л Duratec Ti-VCT выполните следующие операции.
Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров, ремня привода газораспределительного механизма, распределительных валов, катколлектора, а также ключи TORX T25 и T55, отвёртка с плоским лезвием, пассатижи, бокорезы.
1. Снизьте давление в системе питания (см. Снижение давления в системе питания двигателя).
2. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).
4. Снимите трубопровод системы вентиляции картера (см. Очистка системы вентиляции картера).
5. Сожмите фиксаторы и отсоедините колодку жгута проводов от катушки зажигания.
6. Выверните все свечи зажигания (см. Замена и обслуживание свечей зажигания).
7. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
8. Снимите ремень привода газораспределительного механизма (см. Проверка и замена ремня привода газораспределительного механизма двигателя duratec ti-vct объемом 1,6 л).
Рис. 5.25. Задняя крышка привода газораспределительного механизма двигателя Duratec Ti-VCT объемом 1,6 л.
9. Выверните три болта крепления задней крышки привода газораспределительного механизма (рис. 5.25) и снимите крышку.
10. Снимите распределительные валы (см.Замена распределительных валов).
11. Снимите катколлектор (см. Снятие и установка катколлектора и замена его прокладки).
12. Отсоедините от топливной рампы трубопровод подачи топлива, сжав фиксаторы соединительной муфты.
13. Выверните два винта крепления держателей трубопровода подачи топлива и отведите трубопровод в сторону.
14. Снимите рампу электрических разъемов форсунок (см. Снятие и установка топливной рампы).
15. Выверните винт крепления кронштейна указателя уровня масла.
16. Отсоедините от впускной трубы шланги вакуумного усилителя тормозов и клапана продувки адсорбера.
21. Сжав фиксатор, разъедините колодку жгута проводов, закрепленную на кронштейне головки блока цилиндров.
22. Бокорезами разрежьте пластмассовые хомуты крепления жгута проводов к кронштейну головки блока цилиндров.
ПРИМЕЧАНИЕ.
Хомуты одноразового использования. При сборке установите новые хомуты.
23. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.
24. Выверните два нижних болта крепления впускной трубы.
Рис. 5.26. Порядок ослабления затяжки болтов крепления головки блока цилиндров двигателя Duratec Ti-VCT объемом 1,6 л.
25. Ослабьте затяжку десяти болтов крепления головки блока цилиндров в порядке, показанном на рис. 5.26, окончательно выверните болты крепления головки и выньте их вместе с шайбами.
ПРЕДУПРЕЖДЕНИЕ.
Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.
26. Снимите головку блока цилиндров в сборе с впускной трубой и дроссельным узлом, а также установленную под ней прокладку.
ПОЛЕЗНЫЙ СОВЕТ.
Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.
27. Очистите привалочные поверхности головки и блока.
28. Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку ребром на поверхность головки сначала посередине вдоль, затем поперек и по диагоналям, измерьте щупом зазор между поверхностью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,1 мм.
29. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:
– удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки;
– обязательно установите новую прокладку головки блока, повторное ее использование не допускается;
– смажьте болты моторным маслом;
Рис. 5.27. Порядок затяжки болтов крепления головки блока цилиндров двигателя Duratec Ti-VCT объемом 1,6 л.
– затягивайте болты на холодном двигателе в порядке, показанном на рис. 5.27, в три этапа:
1-й – моментом 15 Н·м (1,5 кгс·м);
2-й – моментом 30 Н·м (3,0 кгс·м);
3-й – доверните на угол 90°.
30. Установите все снятые детали и узлы в порядке, обратном снятию. После установки распределительных валов и ремня привода газораспределительного механизма проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. Регулировка зазоров в приводе клапанов).
31. Отрегулируйте натяжение ремня привода газораспределительного механизма (см.Проверка и замена ремня привода газораспределительного механизма двигателя duratec ti-vct объемом 1,6 л).
Для замены прокладки головки блока цилиндров двигателей Duratec-HE объемом 2,0 и 2,3 л выполните следующие операции.
Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров, ремня привода газораспределительного механизма, распределительных валов, катколлектора, а также ключи TORX T25 и T55, отвёртка с плоским лезвием, пассатижи, бокорезы.
1. Снизьте давление в системе питания (см. Снижение давления в системе питания двигателя).
2. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).
3. Снимите воздухоподводящий рукав (см. Снятие и установка воздушного фильтра и глушителя шума впуска).
4. Сожмите фиксаторы и отсоедините колодку жгута проводов от катушки зажигания.
5. Выверните все свечи зажигания (см. Замена и обслуживание свечей зажигания).
6. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
7. Снимите цепь привода газораспределительного механизма (см. Замена цепи привода газораспределительного механизма двигателей duratec-he объемом 2,0 и 2,3 л).
8. Снимите распределительные валы (см. Замена распределительных валов.
9. Снимите катколлектор (см. Снятие и установка катколлектора и замена его прокладки).
12. Отсоедините топливную магистраль от топливной рампы (см. Снятие и установка топливной рампы).
13. Отсоедините от штуцера на впускной трубе шланг продувки адсорбера.
14. Снимите впускную трубу в сборе с дроссельным узлом (см. Замена прокладки впускной трубы).
15. Отсоедините от распределителя охлаждающей жидкости шланг к радиатору отопителя салона и подводящий шланг радиатора системы охлаждения двигателя.
Рис. 5.28. Порядок ослабления затяжки болтов крепления головки блока цилиндров двигателя Duratec-HE объемом 2,0 л.
Рис. 5.29. Порядок ослабления затяжки болтов крепления головки блока цилиндров двигателя Duratec-HE объемом 2,3 л.
16. Ослабьте затяжку десяти болтов крепления головки блока цилиндров в порядке, показанном на рис. 5.28 и 5.29 (в зависимости от типа двигателя), а затем окончательно выверните болты крепления головки и выньте их вместе с шайбами.
ПРЕДУПРЕЖДЕНИЕ.
Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.
17. Снимите головку блока и установленную под ней прокладку.
ПОЛЕЗНЫЙ СОВЕТ.
Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.
18. Очистите привалочные поверхности головки и блока.
19. Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку ребром на поверхность головки сначала посередине вдоль, а затем поперек и по диагоналям, измерьте щупом зазор между поверхностью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,1 мм.
20. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:
– удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки;
– обязательно установите новую прокладку головки блока, повторное ее использование не допускается;
– смажьте болты моторным маслом;
Рис. 5.30. Порядок затяжки болтов крепления головки блока цилиндров двигателя Duratec-HE объемом 2,0 л.
– затягивайте болты на холодном двигателе Duratec-HE объемом 2,0 л в порядке, показанном на рис. 5.30, в три этапа:
1-й – моментом 15 Н·м (1,5 кгс·м);
2-й – моментом 30 Н·м (3 кгс·м);
3-й – доверните на угол 90°.
ПРИМЕЧАНИЕ.
Затягивайте болты двигателя Duratec-HE объемом 2,3 л в порядке, обратном показанному на рис. 5.29, в четыре этапа: 1-й – моментом 5 Н·м (0,5 кгс·м); 2-й – моментом 15 Н·м (1,5 кгс·м); 3-й – моментом 45 Н·м (4,5 кгс·м); 4-й – доверните на угол 90°.
21. Установите все снятые детали и узлы в порядке, обратном снятию. После установки распределительных валов и ремня привода газораспределительного механизма проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. Регулировка зазоров в приводе клапанов).
22. Отрегулируйте натяжение цепи привода газораспределительного механизма (см. Замена цепи привода газораспределительного механизма двигателей duratec-he объемом 2,0 и 2,3 л).
Снятие и установка (на двигателе, установленном на автомобиле)

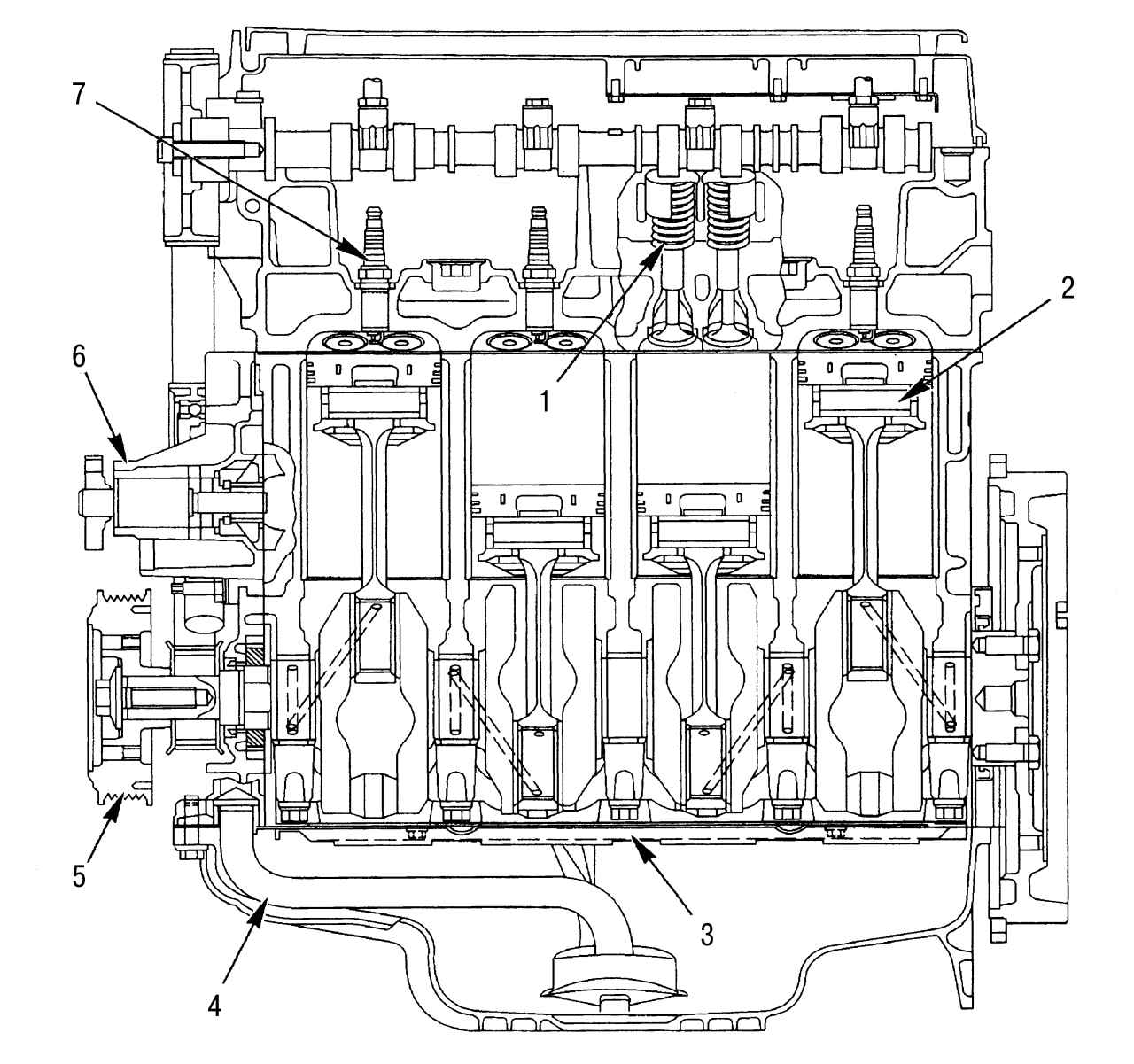

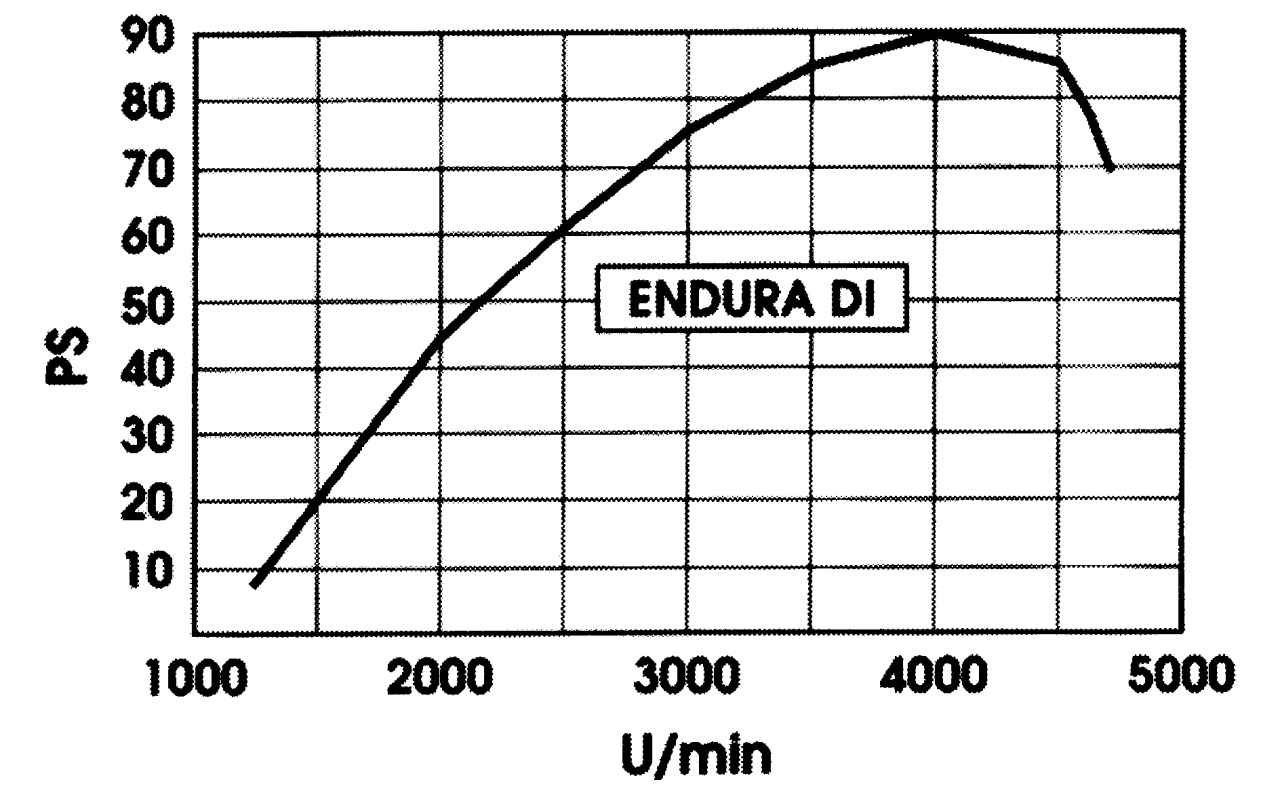

Снятие и установка (на двигателе, установленном на автомобиле) Ford Mondeo
Вам потребуется вставка для ключа с многогранным зацеплением. Если ее нет, можно использовать любую вставную головку соответствующего размера, которая выдерживала бы момент затяжки винтов без внутреннего проворачивания. Для установки распределительного вала нужен калибр.
При снятии провода с аккумуляторной батареи стирается память электронных запоминающих устройств, поэтому запомните код магнитолы.
Открывайте крышку расширительного бачка только на холодном двигателе.
При работе отсоедините аккумуляторную батарею.
Связки кабелей нужно разрезать и при установке заменить на новые.
Предварительно ослабьте гайки крепления правого колеса (позже его нужно снять).
Двигатели выпуска до мая 1998 г.
Для снятия головки блока цилиндров выполните следующие операции:
- снимите аккумуляторную батарею;
- установите передок автомобиля на опоры и отверните щиток брызговика (девять винтов);
Рис. 52. Крепление облицовки радиатора
- отверните облицовку в нижней части радиатора (
Рис. 53. Крепление опоры двигателя: 1, 2 - винты
- на автомобиле с механической коробкой передач ослабьте на два оборота винты 1 и 2 (
Рис. 22. Крепление воздухозаборных труб: 1 - болты крепления, 2 - штепсельная вилка, 3 - штекерная колодка, 4 - хомут, 5 - шланг пониженного давления
- полностью снимите всасывающий патрубок. Сначала выньте три винта 1 (см.
Рис. 54. Снятие тросика дроссельной заслонки
- выньте предохранительный зажим троса дроссельной заслонки, выведите тросик дроссельной заслонки на конце из зацепления с рычагом и осторожно отведите тросик назад (
Рис. 55. Месторасположение подключений: 1 - мембранный выключатель рулевого механизма с усилителем; 2 - провод "массы" в проушине двигателя; 3 - шланг высокого давления рулевого механизма с усилителем
- отключите штекер мембранного выключателя 1 (
Рис. 56. Элементы системы рециркуляции отработавших газов (AGR): 1 - клапан системы AGR на всасывающем коллекторе; 2 - проводка системы AGR в проушине двигателя; 3 - проводка системы AGR на катушке зажигания
- снимите с головки блока цилиндров систему рециркуляции отработавших газов (AGR). Для этого отсоедините клапан AGR 1 (
Рис. 57. Положение некоторых многоконтактных штекерных колодок и фильтра системы Pulse-Air: 1 - штекер термодатчика охлаждающей жидкости; 2 - штекер датчика положения коленчатого вала; 3 - винт крепления
- снимите фильтр системы Pulse-Air и отсоедините находящиеся поблизости штекеры 1 и 2 (
Рис. 32. Места крепления правой подвески двигателя
- отверните правую подвеску двигателя. На
Рис. 58. Отключения быстродействующих запоров
- снимите давление в системе питания (см. подразд. "Система впрыска топлива"). Затем отсоедините топливопроводы. Они крепятся быстродействующими запорами, которые снимают, как показано на
Рис. 59. Ослабление натяжения зубчатого приводного ремня: 1 - гайка; 2 - натяжной ролик
- ослабьте зубчатый приводной ремень, для этого отверните гайку 1 (
Рис. 45. Инструмент для удерживания шестерен распределительного вала
- ослабьте винты крепления обоих шкивов распределительных валов, удерживая их от проворачивания. Прижим, изображенный на
Рис. 46. Последовательность ослабления крышек подшипников распределительных валов
- снимите распределительные валы. Чтобы избежать деформирования валов, ослабьте крышки подшипников в определенной последовательности (см.
Рис. 60. Последовательность отворачивания винтов крепления головки блока цилиндров. Затягивайте винты в обратной последовательности
- снимите головку блока цилиндров в сборе. Для этого отверните винты в указанной на
Рис. 61. Места герметизации
- на головке блока цилиндров смажьте герметиком места, показанные стрелками на
Рис. 62. Маркировка крышек распределительных валов
- установите крышки подшипников распределительных валов в порядке номеров. Маркировка не совсем обычная так как первая крышка промаркирована "0" и находится на стороне выпуска. Последующая нумерация показана на
Рис. 63. Калибр для настройки фаз газораспределения
- установите калибр для регулировки фаз газораспределения, как показано на
Рис. 64. Установка коленчатого вала в верхнюю мертвую точку (ВМТ)
- проверните коленчатый вал так, чтобы вырез в шкиве оказался в положении, указанном на
Рис. 65. Предварительная установка устройства натяжения ремня: 1 - опорный болт; 2 - пружина; 3 - винт
- если пружина 2 (
Рис. 66. Размещение зубчатого приводного ремня: 1 - ремень, 2 - винт
- уложите зубчатый приводной ремень в направлении против часовой стрелки на три шкива и устройство для натяжения ремня. Сначала уложите ремень на шкив коленчатого вала, удерживая зубцы в зацеплении, проложите слева вокруг нижнего направляющего ролика и натяжного приспособления зубчатого приводного ремня и пропустите петлю вокруг левого шкива распределительного вала. Теперь, прочно удерживая ремень в зацеплении с зубцами шкива распределительного вала, уложите его на правый шкив и, наконец, пропустите его вокруг внутренней стороны правого ходового ролика. Следите за тем, чтобы все зубцы обеспечивали необходимое зацепление. Ослабьте гайку 2 (
Рис. 67. Разъединение шланга охлаждающей жидкости
- слейте жидкость из системы охлаждения, отсоединив нижний шланг охлаждающей жидкости в месте, указанном на
Рис. 68. Трубопровод низкого давления и многоконтактный штекерный разъем
- выньте штекер, показанный на
Рис. 69. Штекеры катушки зажигания (слева) и помехоподавляющего конденсатора (справа)
- выньте штекеры из катушки зажигания (левая стрелка,
Рис. 70. Места крепления передней подвески двигателя
- промаркируйте установочное положение подвески двигателя и выверните винты, указанные на
Рис. 71. Ослабление зубчатого приводного ремня: 1, 2 - винты
- ослабьте зубчатый приводной ремень, отвернув гайку 1 (
Рис. 71а. Последовательность ослабления крышек подшипников распределительных валов
- вверните все винты крышек и затяните от руки. После этого подтяните на пол-оборота каждую соответствующую пару винтов в порядке, обратном указанному на рис. 71а. Снова в том же порядке подтяните винты пару за парой моментом 10 Н·м. Подтяните все винты еще раз моментом 19 Н·м. Крышки подшипников должны оставаться при затяжке всегда параллельными поверхности головки блока цилиндров;
- забейте или, еще лучше, натяните новые сальники при помощи куска трубы диаметром уплотнительных колец. Привинтите к трубе винт M10 с большой шайбой, чтобы затянуть сальник валов. Хорошо смажьте маслом рабочие кромки уплотнения;
- насадите шкивы распределительных валов. Шкивы должны свободно вращаться на валах;
- установите калибр для регулировки фаз газораспределения, как показано на рис. 63;
- проверните коленчатый вал так, чтобы вырез в шкиве оказался в положении, указанном на рис. 64. Это положение соответствует ВМТ первого цилиндра;
- уложите и натяните зубчатый приводной ремень, как описывается в соответствующем подразделе. Нужно отметить, что конструкция привода с зубчатым ремнем была изменена приблизительно с февраля 1999 г. В старом исполнении направляющий ролик используется для зубчатого приводного ремня в нижней части;
- законтрите от проворачивания шкивы распределительных валов и затяните оба винта моментом 68 Н·м. При этом коленчатый вал не должен проворачиваться;
- выньте вставленные приспособления и проверните коленчатый вал на два оборота, пока он снова не окажется в ВМТ. Проверьте еще раз регулировку фаз газораспределения, как описано при замене зубчатого приводного ремня. Если все в порядке, т.е. калибр стоит все еще ровно, как показано на рис. 63, при положении коленчатого вала, соответствующем ВМТ, уберите приспособления. В противном случае отпустите соответствующий шкив распределительного вала и несколько переместите ее. Снова затяните винт моментом 68 Н·м;
- установите крышку головки блока цилиндров с новой уплотнительной прокладкой. Равномерно затяните винты по окружности сначала моментом 2 Н·м, а затем моментом 7 Н·м;
- вверните свечи зажигания (15 Н·м) и наденьте высоковольтные провода соответственно порядку работы цилиндров;
- приблизительно установите верхнюю защитную крышку зубчатого приводного ремня и установите среднюю защитную крышку с опорой подвески двигателя. Затяните винты моментом 50 Н·м. После этого можно прикрепить верхнюю крышку (10 Н·м);
- установите переднюю подвеску двигателя и затяните моментом 83 Н·м. После этого снова опустите двигатель и уберите домкрат;
- установите поликлиновой ремень, как описано ниже;
- все остальные работы проводите в обратном порядке, учитывая следующие моменты затяжки Н·м:
- нижняя защитная крышка зубчатого ремня 10
- ременный шкив коленчатого вала 115
Видео про "Снятие и установка (на двигателе, установленном на автомобиле)" для Ford Mondeo
Как легко установить ремень генератора форд фокус 2 способ1 Итоговая работа по установке авточехлов "Автопилот" Ford Mondeo 4Читайте также:
