момент затяжки динамометрическим ключем. VW

Свое пока не нашел, но может кому пригодится,

Моменты затяжки резьбовых соединений на VW POLO

Двигатель
Болты крепления головки блока цилиндров:
I этап - 40Нм
II этап - 60Нм
III этап - Не используя динамометрический гаечный ключ, затянуть при соблюдении последовательности затяжки еще на 1/2 оборота
IV этап - Как III этап
Болты крышек коренных подшипников - 65Нм+90°
Болты крышек шатунных подшипников - 30Нм, затем довернуть на 90°. Смазать маслом опорные поверхности гаек или болтов
Болты маховика - 60Нм+ 90°
Болты сцепления - 20Нм (болты с 12-гранной головкой)
Приводной шкив коленчатого вала:
I этап - 90Нм
II этап - Подтянуть на 1/3 оборота (120°)
Болты крепления кожухов зубчатого ремня к блоку цилиндров - 10Нм
Промежуточная пластина двигателя, впереди - 10Нм
Крышка головки блока цилиндров - 10Нм
Распределитель зажигания - 10Нм
Болты крепления водяного насоса к двигателю - 10Нм
Защитная крышка (нижняя сторона двигателя) - 10Нм
Болты крепления стартера - 20Нм
Крепление двигателя к коробке передач:
- болты М10 - 45Нм
- болты М12 - 80Нм
Крепление выпускной трубы к выпускному коллектору - 40Нм
Крепление поддона к блоку цилиндров - 20Нм
Крепление фланца заднего сальника к двигателю - 10Нм
Крепление фланца распределителя зажигания к головке блока цилиндров - 20Нм
Шкив распределительного вала - 80Нм
Крепление масляного насоса к блоку цилиндров - 20Нм
Металлическая пластина для шкалы момента зажигания - 10Нм
Крепление маслозаборника фильтра к картеру - 10Нм
Пробка маслосливного отверстия - 30Нм
Свечи зажигания - 20Нм
Датчик давления масла - 25Нм
Крышка корпуса термостата - 10Нм
Крепление трубы системы охлаждения к двигателю - 10Нм
Крепление впускного коллектора к двигателю - 25Нм
Сцепление и коробка передач
Крепление рычага выключения сцепления к оси вилки выключения сцепления - 25Нм
Крепление направляющей муфты подшипника выключения сцепления к коробке передач - 15Нм
Крепление кожуха сцепления к маховику - 20Нм (болты с 12-гранной головкой)
Болт крепления муфты привода управления механизмом переключения передач - 20Нм
Гайка крепления зажимной скобы сцепления - 15Нм
Гайки крепления боковых пластин сцепления - 30Нм
Крепление корпуса рычага переключения передач к коробке передач - 10Нм
Крепление подшипника рычага переключения передач к корпусу рычага переключения передач - 10Нм
Крепление приводных валов к коробке передач - 45Нм
Крепление впускного коллектора - 25Нм
Пробки маслоналивных отверстий - 25Нм
Пробки маслосливных отверстий - 25Нм
Болт крепления обводного рычага - 35Нм
Крепление крышки к картеру коробки передач - 25Нм
Болт крепления ведомой шестерни к фланцу - 25Нм
Крепление картера сцепления к картеру коробки передач - 25Нм
Выключатель фонаря заднего хода - 70Нм
Привод колес
Крепление вала привода к коробке передач - 45Нм
Рулевое управление
Гайка крепления рулевого колеса - 50Нм
Гайки крепления поперечной рулевой тяги - 30Нм
Контргайки наконечников поперечных рулевых тяг - 50Нм
Крепление рулевого механизма к кузову - 30Нм
Болт универсального шарнира - 30Нм
Болты колес - 110Нм
Передняя подвеска
Гайка шарового болта крепления поперечной рулевой тяги - 30Нм
Крепление держателя суппорта к амортизаторной стойке - 70Нм
Крепление суппорта к держателю - 25Нм
Крепление тормозного диска к ступице колеса - 5Нм
Щит тормозного диска - 10Нм
Крепление поперечного рычага подвески к кузову:
- болты горизонтальной установки - 70Нм
- болты вертикальной установки - 50Нм+довернуть 90°
Гайки крепления стабилизатора поперечной устойчивости к поперечному рычагу подвески - 25Нм
Крепление шаровых шарниров к поперечному рычагу подвески - 35Нм
Гайка соединения с шарнирным болтом - 35Нм
Крепление стабилизатора к кузову (хомут) - 30Нм
Крепление валов привода колес к коробке передач - 45Нм
Крепление балки переднего моста к кузову - 50Нм+довернуть 90°
Амортизаторная стойка к корпусу подшипника колеса - 95Нм
Гайка верхнего подшипника амортизаторной стойки - 60Нм
Крепление подшипника амортизаторной стойки к кузову - 60
Крепление датчика частоты вращения колеса к поворотному кулаку - 10Нм
Крепление зубчатого венца к ступице - 10Нм
Задняя подвеска
Крепление амортизаторной стойки внизу к балке моста - 55Нм
Крепление продольной балки к кузову - 65Нм
Крепление датчика частоты вращения колеса к мосту - 10Нм
Крепление щита тормозного механизма к мосту - 60Нм
Гайка крепления штока амортизатора - 15Нм
Крепление амортизаторной стойки к кузову - 25Нм
Тормозная система
Крепление переднего суппорта к держателю суппорта - 25Нм
Крепление держателя суппорта к амортизаторной стойке - 70Нм
Главный тормозной цилиндр - 20Нм
Усилитель тормозного привода - 20Нм
Крепление трубопровода тормозного привода к цилиндру - 10Нм
Крепление тормозного шланга к суппорту - 15Нм
Крепление трубопровода тормозного привода к тормозному цилиндру колеса - 10Нм
Болты щита тормозного механизма - 60Нм

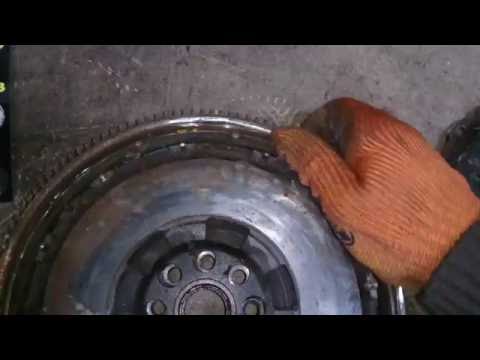

Тема: Дисбаланс маховика на VW1.9 TDI

Коллеги, вообще-то маховик и коленвал балансируются каждый по отдельности.
Могу предложить тест: Снимите стартер и подведите к доступному ровному участку маховика часовой индикатор. Проворачивая двигатель вручную, отслеживайте показания индикатора на предмет биений в плоскости маховика. Возможно, найдете биения. Тогда стоит снять маховик и исследовать на биения посадочную плоскость коленвала (особенно актуально, если вал шлифовался).
Для маховика с встроенным демпфером важно также состояние подшипника, соединяющего обе половинки маховика (Чтоб части маховика ВСЕГДА находились в параллельных плоскостях, без люфта).

PS. Демпфер на шкиве вряд ли Вас беспокоит - сомневаюсь, чтобы он отдавал на педаль сцепления.
А вот по поводу проведенной замены подшипников первичного вала я бы задумался, сопоставил даты и пробеги. Вопрос не в люфте первички, а в биениях вала или возможной несоосности с коленвалом.
Гнутый шатун проверяйте замером компрессии: при изгибе шатун укорачивается и компрессия снижается. Для справки: рабочий разброс компрессии для дизеля (мин-макс) до 2 бар.

Ответ: Дисбаланс маховика на VW1.9 TDI

Коллеги, вообще-то маховик и коленвал балансируются каждый по отдельности.
Могу предложить тест: Снимите стартер и подведите к доступному ровному участку маховика часовой индикатор. Проворачивая двигатель вручную, отслеживайте показания индикатора на предмет биений в плоскости маховика. Возможно, найдете биения. Тогда стоит снять маховик и исследовать на биения посадочную плоскость коленвала (особенно актуально, если вал шлифовался).
Для маховика с встроенным демпфером важно также состояние подшипника, соединяющего обе половинки маховика (Чтоб части маховика ВСЕГДА находились в параллельных плоскостях, без люфта).

10.11. Моменты затяжки резьбовых соединений

Винты головки блока цилиндров, двигатель в холодном состоянии:

первая стадия — 40 Нм
вторая стадия — 60 Нм
третья стадия — 180° (пол-оборота)

Винты крышек шатунных подшипников — 30 Нм 90°

Крышки коренных подшипников — 30 Нм 180° (пол-оборота)

Винты маховика — 70 Нм 90° (четверть оборота)

Сцепление — 20 Нм

Водяной насос к двигателю — 20 Нм

Ременной шкив к водяному насосу — 25 Нм

Устройство натяжения цепи снижу к блоку цилиндров — 10 Нм

Фланец промежуточного вала к двигателю — 10 Нм

Двухрядная звездочка к промежуточному валу — 100 Нм

Цепные звездочки к распределительным валам — 100 Нм

Поворотные болты (4) — 25 Нм

Устройство натяжения двухрядной цепи в головке блока цилиндров — 25 Нм

Направляющая нижняя планка цепи к блоку цилиндров — 25 Нм

Направляющая верхняя планка цепи к блоку цилиндров — 25 Нм

Направляющие пальцы (16) — 25 Нм

Прерыватель-распределитель зажигания к головке блока цилиндров — 10 Нм
Крышки подшипников распределительных валов — 20 Нм

Крышки распределительных валов к головке блока цилиндров, винты спереди — 10 Нм

Крышки распределительных валов к головке блока цилиндров, винты снизу — 25 Нм

Теплозащитный щиток к выхлопному каналу — 25 Нм

Устройство натяжения приводного ремня к блоку цилиндров — 25 Нм

Труба топливного распределителя к всасывающему каналу — 10 Нм

Верхняя часть всасывающего канала к нижней части — 25 Нм

Кронштейн всасывающего канала — 25 Нм

Кожух головки блока цилиндров к головке блока цилиндров — 10 Нм

Пробка маслоспускного отверстия — 50 Нм

Резьбовая пробка для спуска к масляному фильтру, нижняя — 20 Нм

Крышка масляного радиатора — 25 Нм

Датчик температуры масла — 10 Нм

Переключатель масляного давления — 25 Нм

Крышка привода маслонасоса — 10 Нм

Винт виброгасителя — 450 Нм

Маслорециркуляционная заслонка — 5 Нм

Цоколь масляного фильтра — 25 Нм

Нижняя часть масляного фильтра (корпус) — 30 Нм

Корпус термостата к блоку цилиндров — 10 Нм

Крышка корпуса термостата к корпусу термостата — 10 Нм

Пробка маслоспускного отверстия в трубе радиатора — 10 Нм

Расширительный бачок системы охлаждения — 10 Нм

Маслонасос к двигателю — 25 Нм

Масловсасывающая труба к картеру — 10 Нм

Масловсасывающая труба к крышке насоса — 10 Нм

Крышка насоса к корпусу насоса:

винт, вставленный сверху — 10 Нм
винт, вставленный снизу — 25 Нм

Пробка предохранительного клапана в маслонасосе — 40 Нм

Масляный картер к блоку — 20 Нм

Передний фланец с уплотнительным кольцом к блоку цилиндров — 10 Нм

Свечи зажигания — 20 Нм

Тахометр к блоку цилиндров — 10 Нм

Зубчатый венец для тахометра к коленчатому валу — 10 Нм 90° (четверть оборота)

Задний фланец с уплотнительным кольцом к блоку цилиндров, винты, вставленные снизу — 25 Нм

Выхлопной канал к головке блока цилиндров — 25 Нм

Выхлопная труба к каналу — 40 Нм

Катализатор к передней выхлопной трубе — 25 Нм

выхлопные соединительные зажимные скобы — 25 Нм

Лямбда-зонд в катализаторе — 50 Нм

Двойные трубчатые зажимы, соединение катализатора с передним глушителем — 40 Нм

Передний подшипник двигателя; винт, вставленный снизу — 55 Нм
Передний кронштейн подвески; винты, 3 вставленные сверху и горизонтально — 60 Нм
Задний резинометаллический подшипник; болт, вставленный сверху — 60 Нм
Задний резинометаллический подшипник; опорный кронштейн к блоку цилиндров — 60 Нм
Задний резинометаллический подшипник к кузову — 30 Нм

Кронштейн к резинометаллическому подшипнику; винт вставленный сверху — 60 Нм
Кронштейн к двигателю — 25 Нм
Резинометаллический подшипник к кузову — 30 Нм

Двигатель объемом 2 л

Двигатель — VR6

Винты головки блока цилиндров:

первая стадия — 40 Нм
вторая стадия — 60 Нм
третья стадия — Соблюдая очередность затяжки и не используя динамометрический ключ, затяните винты еще на пол-оборота (или дважды на четверть оборота)

Крышки коренных подшипников — 65 Нм

Крышки шатунных подшипников — 30 Нм 90°

Винты маховика — 100 Нм, смажьте уплотнительной массой D6. Винты нужно обязательно заменить

Маховик промежуточного вала — 65 Нм

Маховик распределительного вала — 65 Нм

Крышки подшипников распределительного вала — 15 Нм

Маховик коленчатого вала — 90 Нм 180° (пол-оборота). Затягивать винты можно в несколько заходов. Важно не забывать о затяжке а пол-оборота. Винты нужно обязательно заменить

Приспособление для защиты зубчатого ремня к блоку цилиндров — 10 Нм

Гайка устройства натяжения зубчатого ремня — 45 Нм

Момент затяжки маховика фольксваген т5

♦ Протрите посадочные поверхности под коренные вкладыши в блоке цилиндров. Полувкладыши с масляным отверстием уложите установочным выступом в выемку опоры блока. Полувкладыши обильно смажьте чистым моторным маслом.
♦ Около средней опоры поместите в блоке двигателя оба опорных полукольца (в том случае, если вкладыши не заменялись).
♦ Коленвал осторожно положите на полувкладыши.
♦ Поместите полувкладыши коренных подшипников без масляного отверстия в соответствующие крышки коренных подшипников выступами в выемки крышек и хорошо смажьте их моторным маслом. Установите в крышку средней опоры два оставшихся опорных полукольца (если они есть) и обильно смажьте их моторным маслом. Масляные канавки должны быть направлены в сторону коленвала.
♦ Установите крышки коренных подшипников, а затем осадите их на место резиновым или пластмассовым молотком.
♦ Затягивайте болты коренных подшипников в несколько проходов и крест-накрест, начиная от среднего подшипника. Окончательный проход проводите моментом 65 Нм. После затягивания крышек коренных подшипников проверните коленвал Т4 несколько раз, чтобы убедиться, свободно ли он вращается во вкладышах. Возможные причины заедания изложены выше.
♦ Проверьте осевой зазор коленвала способом, описанным выше. Зазор должен быть в норме. Соберите поршни с шатунами.
♦ Замените и установите оба сальника коленвала Транспортер Т4 (см. ниже).
♦ Установите зубчатый шкив ремня привода газораспределения.
♦ Установите зубчатый ремень и кожух ремня.
♦ В автомобилях с механической трансмиссией установите на место маховик. Болты, крепящие маховик необходимо заменять всегда. Резьбы болтов покройте средством, предохраняющим от отвинчивания. Момент за-тяжки-100 Нм. Во время затяжки болтов зафиксируйте коленвал, подложив деревянный брусок между коленом вала и стенкой блока.
♦ После установки маховика установите корзину сцепления (по меткам), затяните болты ее крепления моментом 20 Нм.
♦ В автомобилях с автоматической трансмиссией установите диск привода. Одну подкладку (шайбу) вложите между опорной поверхностью коленвала и приводным диском, а вторую подложите под головки болтов. Болты покройте средством предохраняющим от отвинчивания. Момент затяжки - 75 Нм.
♦ Установите масляный насос. Установите масляный картер с новой прокладкой. Для болтов с шестигранной головкой момент затяжки 20 Нм.
Дальнейшую сборку проводите в обратной последовательности к разборке.

КАПИТАЛКА на ААВ Т4

Добрый день.
Пришлось перевалиться с другого сайта, тут вроде бы по активнее. Да и Александр Юрьевич, смотрю, появляется).
Итак, капиталю ААВ 2.4 дизель; просьба подсказать некоторые моменты:

1. Как ранее писалось: «Болт коленвала тянется на моделях до 95 года 460 Нм. На моделях после 95 г 160 Нм + 180 град. Собственно проблема не какого года Ваш автомобиль, а от какого года болт Вы купите. Для какого года болт купите, так и тяните. Я бы советовал покупать болт после 95 года. Найти динамометр на 460 Нм крайне сложно, а делать мультипликатор для обычного на 24 Нм хлопотно». Но Я ОБОШЕЛ ВСЕ КУНЦЕВО: НЕТ БОЛТОВ, различающихся таким образом. НИ У КОГО. По программе на мою машину бьется только болт 65мм и 110 мм. Соответственно, купил как у меня 65мм. От какого он года, до или после – этой информации ни в одном магазине нет. Соответственно, с каким моментом тянуть – не известно. К тому же мне сказали, что я первый человек, кто покупает этот болт. Хотя, запчасти для капиталки берутся каждый день. Вопрос: надо ли вообще менять этот болт? С каким моментом тянуть? Чтобы избежать поиска ключа на 460 НМ (имеется только до 210 НМ), может ставить его на резьбовой герметик?
2. Где взять таблицу моментов затяжки на этот мотор? И вообще, какие болты требуется тянуть с определенным моментом, кроме: головы, постелей и шатунов? В какой последовательности тянутся эти болты?
3. Голову, клапана и пр. купил новые. Клапана притер с пастой, чисто формально, покрутив дрелью через гибкий шланг туда-сюда минуты по 3. Надо это было делать на новой голове?
4. НУ НЕ МОГУ найти метку на маховике (причем, год назад при замене ремней я ее видел и выставлял, т.е. где она должна быть – знаю)! С лупой все обследовал. Есть надпись: ZI OIT. Что она обозначает? Искать в районе этой надписи?
5. Как крепить маховик к колену? Что с чем должно совпадать?
6. Читал, что нужно менять болты коренных подшипников на новые. Как и с болтом коленвала, в магазинах крутят пальцем у виска: никто ни когда ими не интересовался. Да и нет их ни у кого. Не надо менять?
7. Можно ли напомнить, последовательность выставления всех меток при установке ремня ГРМ и ТНВД? Когда делал это год назад, консультировали во время работы по телефону, сейчас этого человека нет, а я все подзабыл.
8. Можно ли самому потом настроить угол на ТНВД? Или для этого надо спец. Оборудованеие?
Заранее огромное спасибо за ответы.

П.С. по роду деятельности часто приходится отвечать на вопросы (в том числе не требующие отлагательств) в области сооружения зданий. Чтобы найти ту или иную информацию в соответствующих печатных изданиях, думаю, потребовались бы годы в Ленинской библиотеке.

Ответ. Библейские старо-и-новозаветные писания достаточно противоречивы, да и написаны в форме, позволяющей многое понимать исходя из индивидуального мировоззрения, морали, нравственности. Помнится: "и накормил Христос всех двумя рыбами и пятью хлебами".
Я изрекся, что считаю Ваш подход правильным. Но в моей ситуации в привязке ко времени сложен. У меня даже нет возможности сейчас сидеть за компом достаточное время. Не успеваю купить книжку. Могу читать в метро. Читаю WV TRANSPORTER с 1990г. Хочу 12-го приступить к сборке. Договорился с соседом, поможет.
И ни кого не прошу поднимать за меня гири пудовые, люди общаются, имея желание помочь. Если требуется перечитывать тома - одно, если же знаете и все в голове - почему не поделиться знаниями? Вы же пишите: "Вы могли бы найти на том ресурсе такое количество информации, что и сами могли бы давать другим полезные советы.."

На счет болта колена: у меня та же самая информация из магазинов, где я был, что и у Вас. А разве болт L65 и L110 - могут быть взаимозаменяемы? Неужели, отверстие в коленвале может позволить? У меня сейчас нет колена перед глазами, оно на расточке, хоть я и купил L65 но обменяю, если L110 войдет по длине, чтобы не тянуть моментом 460.
И в АБ-Инжиниринг, и в Механике, как Вы сказали - работают мальчики. (В Механике, например, на Алексеевской в Москве, я вообще не видел на приемке/выдаче лиц, старше лет 22. Сдавал туда неделю назад цилиндр от мопеда, один кричит другому: слышь, ты не помнишь, какой там тепловой зазор, сколько писать-то?__А черт его знает.__Ладно, это не важно, разберемся. ) К сожалению, эта тенденция нашего времени, какими бы талантливыми не были руководители или технологи предприятий, коммерция диктует все.
А проверить Хрулев и сам может: пусть позвонит себе же на ресепшн, и расспросит, что ему делать с его ААВ.
У меня в книжке действительно очень много лишних моментов затяжек, напр. затяжка кожуха вентиляции и пр.
Я нашел там порядок затяжки головы и моменты. Но не могу отыскать порядка затяжки распредвала и колена к блоку. Как понимаю, поддон тянется от центра к краям с двух сторон (хотя он достаточно жесткий на Т4).
Спасибо за метрвую точку и «ZI OIT». Вычитал, что эта метка (при присобачивании маховика к колену) совмещается с ВМТ 1-ого цилиндра. Как я понимю, первый – это у ГРМ?
Рекомендуете ли мазать важные болты (колена с двух сторон, шатунов, пр) резьбовым герметиком синим?
Выставление ремней ГРМ и ТНВД, меток – наверное, это долго писать.
С притиркой клапанов - понятно.
С болтами колена к блоку – понятно.
Еще раз извините за вопросы.

www.volkswagen-bus.com.ua

Коленвал и коренные подшипники Volkswagen T4

Коленвал и весь шатунный механизм двигателя 1.9 л идентичен таковым в четырехцилиндровом бензиновом двигателе. Устройство блока пятицилиндрового двигателя Т4 показано на рис. 217.

Рис. 217 Блок пятицилиндрового двигателя
1 - прокладка, 2 - предохранительная шайба, 3 — болт, 10 Нм, 4 - приемная труба масляного насоса, 5 - крышка коренного подшипника, 6 - нижнее опорное полукольцо, 7 - болт коренного подшипника, 65 Нм, 8 - маховик, 9 - болт маховика, 10 - задний сальник коленвала, 11 - фланец заднего сальника, 12 - прокладка фланца, 13 - верхнее опорное полукольцо, 14 - корпус двигателя, 15 - прокладка масляного насоса, 16 - масляный насос, 17 - болты, 18 - передний сальник коленвала, 19 - коренной полувкладыш, 20 - хомутик масляного насоса, 21 - коленвал

ИЗМЕРЕНИЯ ОСЕВОГО ЗАЗОРА КОЛЕНВАЛА

Перед демонтажем коленвала, для чего необходимо вынуть двигатель из автомобиля, необходимо измерить осевой зазор для того, чтобы знать надо ли будет во время сборки заменить опорные кольца центрального подшипника. В случае чрезмерного износа соответствующих поверхностей вал придется заменить. Способ проведения измерения такой же, как и в бензиновом двигателе (см. раздел 2.1.5). Осевой зазор должен быть в пределах 0.07 - 0.17 мм. Максимальный зазор не может превышать 0.37 мм в четырехцилиндровом двигателе и 0.25 мм в пятицилиндровом двигателе.

Снятие коленвала четырехцилиндрового двигателя производится в основном согласно указаниям, приведенным ранее, с той разницей, что необходимо снять ТНВД. Зубчатый ремень привода газораспределения необходимо снимать по указаниям, приведенным в соответствующем разделе. В пятицилиндровом двигателе необходимо, кроме вышеописанного, снять масляный насос. Рекомендации приведены в соответствующем подразделе. Крышки коренных подшипников двигателя пронумерованы. Первый номер имеет крышка со стороны приводного шкива, а номер 6 - крышка со стороны маховика. Если крышки не пронумерованы, их необходимо пометить перед началом разборки. Полувкладыши установленные в блоке имеют масляные отверстия. На конце коленвала установлен приводной хомутик масляного насоса. Снимать его с вала следует только при замене вала. Перед установкой на коленвал приводной хомутик должен быть нагрет до температуры 200ºС.

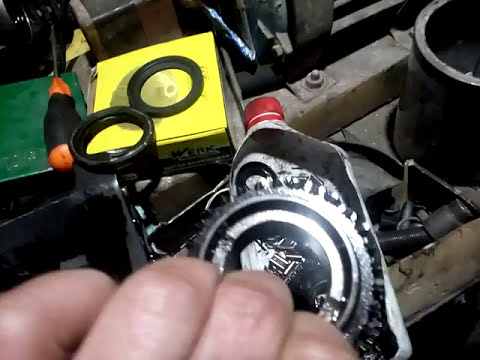

ЗАМЕНА САЛЬНИКОВ КОЛЕНВАЛА

Передний и задний сальники либо крышки сальников в сборе должны заменятся во время каждого демонтажа коленвала. При этом необходимы специальные приспособления и особые средства предосторожности. Сальники четырехцилиндрового двигателя заменяются точно также как и в бензиновом двигателе. При этом необходимо использовать те же самые специальные приспособления. В пятицилиндровом двигателе учитывая то, что масляный насос находится на оси коленвала, замена сальника происходит немного иначе.

♦ Для замены переднего сальника необходимо снять клиновой ремень, крышку зубчатого ремня, зубчатый ремень, ременной шкив вместе с зубчатым шкивом и насос системы гидроусилителя руля вместе с клиновым ремнем.
♦ Лучше всего для снятия сальника использовать приспособление, показанное на рис. 218. В случае его отсутствия сальник можно осторожно вынуть отверткой.
♦ После того, как двигатель вынут из автомобиля, снимите масляный насос вместе с сальником. Сальник в этом случае вынимается тем же способом, но операция значительно упрощается.

Рис. 218 Демонтаж переднего сальника коленвала

В двигатель вне автомобиля новый сальник устанавливается следующим образом:
♦ Смажьте уплотнительную кромку, а также периметр сальника чистым моторным маслом и осторожно установите сальник в корпус масляного насоса.
♦ Установите масляный насос как описано в соответствующем подразделе.
♦ Установите все ранее снятые узлы и детали в обратной последовательности.
♦ В двигателе на автомобиле очередность установки сальника следующая:
♦ Во время установки переднего сальника следует воспользоваться специальным приспособлением. Это приспособление можно изготовить самостоятельно
♦ Приставьте прижимную втулку к сальнику и ввинчивайте болт в коленвал, запрессовывая тем самым сальник в гнездо так, как это показано на рис. 219.

Рис. 219 Установка переднего сальника коленвала

ЗАМЕНА ЗАДНЕГО САЛЬНИКА

♦ Для того чтобы заменить задний сальник необходимо отсоединить от двигателя Фольксваген Трансопртер Т4 коробку передач, снять сцепление и маховик или диск привода (автоматическая трансмиссия).
♦ Для снятия сальника используйте приспособление, показанное на рис. 219. Можно вынуть сальник при помощи отвертки, но при этом надо быть очень осторожным, чтобы не повредить коленвал.
♦ Если двигатель снят из автомобиля, снимите заднюю крышку с сальником в сборе (на рис. 217 показаны особенности, связанные с креплением этой крышки), затем с тыльной части крышки выбейте сальник наружу.

Рис. 220 Приспособление для демонтажа заднего сальника коленвала

Новый сальник устанавливается следующим образом:
♦ Если двигатель вынут из автомобиля, то сальник можно осторожно установить в крышку деревянной рукояткой молотка.
♦ Затем крышку с новой прокладкой установите на блок двигателя, окончательно затягивая болты моментом 10 Нм.
♦ Если же двигатель в автомобиле, то установка заднего сальника производится при помощи приспособления 2003/1, показанного на рис. 221 или специально приготовленной пластинки. Эта пластинка должна иметь отверстие в середине для болта коленвала и два отверстия для болтов сцепления, которыми она будет привинчиваться. Кромку и наружную поверхность сальника смажьте моторным маслом и приставьте сальник к отверстию. Установите приспособление, а затем, равномерно завинчивая болты, установите сальник в отверстие крышки.

Рис. 221 Установка заднего сальника коленвала

Проверка коленвала, а также коренных и шатунных подшипников

Коленвал дизельного двигателя проверяется также как и вал бензинового двигателя. Там также описано измерение зазоров коренных и шатунных подшипников. Если зазор коренных подшипников больше 0.08 мм, замените вкладыши. При этом не забудьте проверить, не были ли шейки ранее отшлифованы.

УСТАНОВКА КОЛЕН ВАЛА

♦ Очистите отверстия под коренные вкладыши и уложите в них полувкладыши с масляным отверстием.
♦ Установите слева и справа от центрального подшипника опорные полукольца. Внимательно проследите, чтобы стопорные выступы точно вошли в свои выборки. Все детали обильно смажьте чистым моторным маслом.
♦ Осторожно уложите коленвал на полувкладыши. Если шатуны оставались в цилиндрах, введите их теперь на шатунные шейки.
♦ Уложите нижние полувкладыши в соответствующие крышки коленвала (выступами в выборки) и их поверхности обильно смажьте чистым моторным маслом. В крышку среднего подшипника установите опорное полукольцо.
♦ Установите крышки коренных подшипников и обстучите их резиновым или пластмассовым молотком.
♦ Затяните по очереди, в несколько проходов, болты коренных подшипников. Затяжку начинайте со среднего подшипника, в конце затяните болт моментом 65 Нм. После затяжки крышек коренных подшипников несколько раз проверните коленвал, чтобы удостоверится, что вал вращается свободно.
♦ Еще раз проверьте, как описано в разделе посвященном бензиновому двигателю, осевой зазор коленвала.
♦ Установите поршни и шатуны.
♦ Установите оба сальника коленвала.
♦ Установите зубчатый ремень и его крышку.
♦ Установите маховик по ранее нанесенным меткам. При этом всегда следует использовать новые болты. Покройте резьбы болтов средством для фиксации резьбовых соединений D6. Момент затяжки составляет только 30 Нм, но потом болты необходимо еще затянуть на четверть оборота.
♦ Установите на маховик сцепление. Ведомый диск сцепления при этом должен быть установлен соосно с коленвалом. Болты, крепящие крышки сцепления, затягивайте равномерно и крест-накрест моментом 20 Нм.
♦ В пятицилиндровом двигателе установите подающую масляную трубу (если она была снята). Во время установки масляного насоса необходимо заменить его прокладку.
♦ Уложите на блок двигателя новую прокладку масляного картера и установите масляный картер. Болты крепления затяните моментом 20 Нм. Пробку слива масла вверните с новым уплотнительным кольцом и затяните моментом 50 Нм.
Все остальные действия выполняйте в обратной последовательности.

Замена сцепления на Фольксваген Транспортер Т5

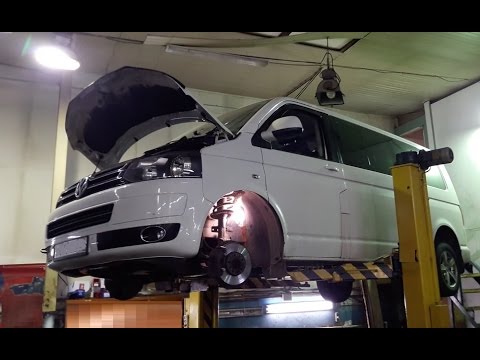

Автомобиль VW Transporter T5 4 motion с дизельным двигателем 2.0 TDI CAAC и механической коробкой передач приехал на замену сцепления. Пробег на одометре показывал 136 349 км. Фольксваген имел признаки износа сцепления и нехорошие звуки от маховика.

Заменили комплект сцепления с выжимным подшипником и маховик. Работы будут одинаковы для всех автомобилей Т5: Transporter, Multivan, Caravelle

Состояние маховика на видео

Маховик изношен, будем менять

Состояние сцепления

Плохое состояние, на замену

Состояние подшипника

Отчётливо ощущаются перекаты и слышен шум — необходима замена.

Запасные части

03L 141 015 B — комплект сцепления (диск сцепления и нажимной диск(корзина)) — оригинал
624 3517 09 — комплект сцепления (диск сцепления и нажимной диск(корзина)) INA/LUK
0A5 141 671 P — выжимной подшипник — оригинал
510 0177 10 — выжимной подшипник INA/LUK
03L 105 266 BP — маховик — оригинал
415 0540 10 — маховик INA/LUK
2294 002 165 — маховик SACHS
N 906 650 01 — болт крепления маховика — 6 шт
411 0133 10 — комплект болтов крепления маховика — 1 комплект

В списке привел оригинальные номера и аналог производителя, который является поставщиком для концерна VAG, разница только в цене.

Работы по замене сцепления и маховика

Процесс замены как сцепления, так и маховика достаточно прост. Основная часть работы заключается в необходимости демонтажа коробки передач и всех сопутствующих узлов.

Снимаем передние колеса
Убираем защиту двигателя
Откручиваем стойки стабилизатора
Откручиваем крепежные болты шаровых опор
Откручиваем подрамник от подушки двигателя, крепление глушителя, опускаем подрамник
Отсоединяем все провода от стартера, откручиваем его и верхний болт крепления коробки передач
Гидропривод механизма сцепления отводим в сторону
От раздаточной коробки отсоединяем карданный вал, приводные валы
Снимаем раздаточную коробку Transporter T5 4 motion

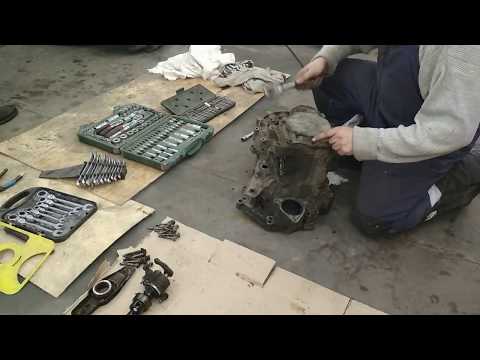

Опускаем двигатель, откручиваем оставшиеся болты и снимаем коробку передач
Корзина сцепления остается на двигателе, снимаем ее
Снимаем старый маховик
Устанавливаем новый маховик
Устанавливаем новый диск сцепления
Устанавливаем нажимной диск, затягивать винты крест-накрест, перекосы недопустимы
Извлекаем из коробки старый выжимной подшипник с гидроприводом, устанавливаем новый
Собираем в обратном порядке.

Замена сцепления на фольксваген т5

По инструменту могу уточнить. Его не много надо, но есть специфический. К тому же нужны удлинители и карданчик для трещётки.

Разборка заняла 1,5 часа. Это при наличии под рукой всего инструмента , пневмо пистолета и помощников (для снятия подрамника и КПП, тяжёлые однако)
И без перекуров.

Если есть вопросы, отвечу с удовольствием.

T4 Multivan 2,5 TDI ACV 97г.
Passat B3 Arriva 1,8 ABS 93г.

Тимофей » 07.02.15, 22:53

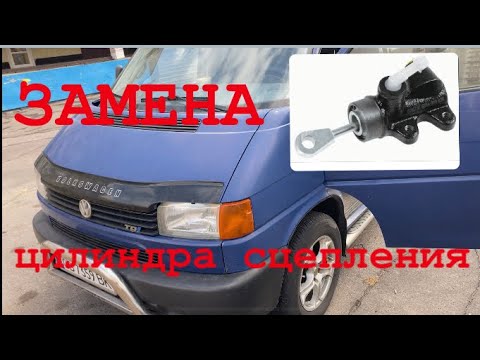

Гидропривод сцепления, механизм выключения сцепления Volkswagen T5 Transporter / Caravelle / Multivan / California с 2009 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
сцепление Volkswagen Multivan , регулировка сцепления Volkswagen Multivan , трансмиссия Volkswagen Multivan , коробка передач Volkswagen Multivan , сцепление Volkswagen Transporter , регулировка сцепления Volkswagen Transporter , трансмиссия Volkswagen Transporter , коробка передач Volkswagen Transporter , сцепление Volkswagen California , регулировка сцепления Volkswagen California , трансмиссия Volkswagen California , коробка передач Volkswagen California , сцепление Volkswagen Caravelle , регулировка сцепления Volkswagen Caravelle , трансмиссия Volkswagen Caravelle , коробка передач Volkswagen Caravelle , сцепление Volkswagen Т5 , регулировка сцепления Volkswagen Т5 , трансмиссия Volkswagen Т5 , коробка передач Volkswagen Т5

3. Гидропривод сцепления, механизм выключения сцепления

Гидропривод сцепления

5-ти ступенчатая коробка передач

Бачок для тормозной жидкости.
Обратный шланг.
Перегородка моторного отсека.
Крепежная скоба.
Педаль сцепления.
Главный цилиндр.
Скоба.
Уплотнительное кольцо (заменить только при наличии повреждений).
Трубо-шланговая магистраль.
Кронштейн.
Кронштейн.
Винт, момент затяжки 8 Н∙м.
Коробка передач.
Защитный колпачок.
Воздушный клапан.
Винт, момент затяжки 20 Н∙м (2 шт.).
Рабочий цилиндр.
Скоба.

6-ти ступенчатая коробка передач

Бачок для тормозной жидкости.
Обратный шланг.
Перегородка моторного отсека.
Крепежная скоба.
Педаль сцепления.
Главный цилиндр.
Скоба.
Уплотнительное кольцо (заменить только при наличии повреждений).
Трубо-шланговая магистраль.
Кронштейн.
Кронштейн.
Уплотнительное кольцо (заменять каждый раз; при установке смазывать тормозной жидкостью).
Сапун.
Скоба.
Воздушный клапан.
Защитный колпачок.
Рабочий цилиндр.
Коробка передач.

Механизм выключения сцепления

5-ти ступенчатая коробка передач

Коробка передач (КП).
Шпилька с шаровым наконечником, момент затяжки 25 Н∙м.
Манжетное уплотнение первичного вала.
Направляющая втулка (при повреждении уплотнительное кольцо заменяется вместе с направляющей втулкой; нанести на направляющую втулку смазку MoS2 в месте ее контакта с выжимным подшипником).
Пружина.
Винт с цилиндрической головкой, момент затяжки 20 Н∙м (3 шт.).
Рычаг выключения сцепления (на поверхность контакта шаровой цапфы нанести смазку c MoS2 (дисульфитом молибдена)).
Выжимной подшипник (подшипник не промывать, только протирать; заменить шумящий подшипник; смазать контактную поверхность рычага выключения сцепления смазкой с MoS2).
Винт, момент затяжки 20 Н∙м.
Рабочий цилиндр.
Толкатель (смазать головку толкателя смазкой MoS2).
Вспомогательный винт (отвернуть после установки коробки передач).

6-ти ступенчатая коробка передач

Коробка передач (КП).
Манжетное уплотнение первичного вала.
Рабочий цилиндр с выжимным подшипником (подшипник не промывать, только протирать; если подшипник шумит, заменить его вместе с рабочим цилиндром).
Болт, момент затяжки 20 Н∙м (3 шт.).
Уплотнительное кольцо (заменять каждый раз; при установке смазывать тормозной жидкостью).

5-ти ступенчатая коробка передач

Выпрессовка манжетного уплотнения из направляющей втулки

Запрессовка манжетного уплотнения в направляющую втулку до упора

6-ти ступенчатая коробка передач

Снятие манжеты уплотнения первичного вала (осторожно извлечь манжету при помощи отвертки)

Запрессовка манжеты уплотнения первичного вала заподлицо

Технический форум-клуб владельцев Volkswagen Transporter T4,T5,T6/Caravelle/Multivan

Общаемся,делимся опытом эксплуатации и обслуживания VW Transporter/Caravelle/Multivan,помогаем другим участникам разобраться в возникших проблемах.

замена сцепления и маховика!

Перейти на страницу:

замена сцепления и маховика!

Если эти сайлент блоки которые на картинке то их номер
7H0499035D

С уважением Алексей
ОАО АРЗ-5

Да конечно, завтра доберусь до компьютера с базой и сообщу!

Алексей
ОАО АРЗ-5

VWbus.club

Клуб шанувальників мікроавтобусів VW Transporter

Шановні відвідувачі! Для того, щоб отримати доступ до всіх можливостей форуму, необхідно увійти в свій обліковий запис або зарєєструватися!
Забули свій пароль? Його можливо легко відновити!

Замена маховика, сцепления Т5 2,5

Теми без відповідей • Активні теми

Відповісти з цитатою

Замена маховика, сцепления Т5 2,5

Повідомлення №1 » Додано: 04 серпня 2012, 12:22

замена сцепления Т5, 2,5 BNZ

Повідомлення №2 » Додано: 27 червня 2014, 18:47

Відповісти з цитатою

Повідомлення №3 » Додано: 27 червня 2014, 20:06

Відповісти з цитатою

Повідомлення №4 » Додано: 28 червня 2014, 10:40

Відповісти з цитатою

Повідомлення №5 » Додано: 28 червня 2014, 14:09

Відповісти з цитатою

Повідомлення №6 » Додано: 28 червня 2014, 16:28

Відповісти з цитатою

Повідомлення №7 » Додано: 20 липня 2014, 22:41

Відповісти з цитатою

Повідомлення №8 » Додано: 14 лютого 2015, 20:46

Відповісти з цитатою

Повідомлення №9 » Додано: 19 лютого 2015, 17:57

Відповісти з цитатою

Замена сцепления и маховика

Повідомлення №10 » Додано: 06 липня 2015, 20:17

Відповісти з цитатою

Повідомлення №11 » Додано: 06 липня 2015, 20:48

Відповісти з цитатою

Повідомлення №12 » Додано: 06 липня 2015, 21:04

Работа 1000 грн. снимается подрамник.

Задний сальник коленвала тифлоновый
Сцепление комплект + маховик новые около 15000 грн.
Востановленный маховик + диск + корзина 5200 грн.

Відповісти з цитатою

Повідомлення №13 » Додано: 06 липня 2015, 21:26

передняя опора эт что такое, где это?)

Відповісти з цитатою

Повідомлення №14 » Додано: 06 липня 2015, 21:29

Відповісти з цитатою

Повідомлення №15 » Додано: 06 липня 2015, 22:16

Ну вот, когда выкручиваю колесо, ее видно, она очень сильно дребежит

Відповісти з цитатою

Повідомлення №16 » Додано: 06 липня 2015, 22:46

Відповісти з цитатою

Повідомлення №17 » Додано: 11 серпня 2015, 17:56

Відповісти з цитатою

Повідомлення №18 » Додано: 11 серпня 2015, 22:36

Відповісти з цитатою

Повідомлення №19 » Додано: 11 серпня 2015, 23:03

Відповісти з цитатою

Повідомлення №20 » Додано: 12 серпня 2015, 07:46

Хто зараз онлайн

Зараз переглядають цей форум: Немає зареєстрованих користувачів і 0 гостей

Замена сцепления на Volkswagen Transporter T4

Для просмотра онлайн кликните на видео ⤵

КАК СНЯТЬ КОРОБКУ ПЕРЕДАЧ НА Т4 | VOLKSWAGEN Подробнее

volkswagen t4- как снять коробку. и почему педаль сцепления в полу Подробнее

Замена СЦЕПЛЕНИЯ И МАХОВИКА ЗА 15 МИНУТ. Мог поменять за 7, но не спешил.. Подробнее

VW T4. Замена сцепления Подробнее

Замена сцепления Фольксваген Т5 Подробнее

VW T4 Замена ГЛАВНОГО цилиндра сцепления Подробнее

Снятие коробки фольксваген т4 2.4аав без снятие подрамника. Подробнее

Снятие троса сцепления VW T4 Подробнее

снятие коробки фольксваген т4 снятие подрамника фольксваген т4 Подробнее

Снимаем КПП на т4 как я это делал. Подробнее

ДВУХМАССОВЫЙ МАХОВИК VOLKSWAGEN TRANSPORTER T4 ПРИНИМАЕМ В РЕМОНТ Подробнее

Как правильно заменить сцепление. Грубые ошибки мастера. Подробнее

Маховик глухой + комплект сцепления Volkswagen T4 2.5TDI 75KW VALEO 835028 Подробнее

Замена Сцепления Фольксваген Т4

КАК СНЯТЬ КОРОБКУ ПЕРЕДАЧ НА Т4 | VOLKSWAGEN

Замена сцепления на Volkswagen Transporter T4

В этом видео вам мастер покажет как он производил замену сцепления на микроавтобусе Volkswagen Transporter T4. Посетите нашу группу в .

volkswagen t4- как снять коробку. и почему педаль сцепления в полу

в этом ролике я покажу как снять кпп но т4 2,4.

Всем привет, в этом видео делюсь информацией по замене демпфера на Фольксвагене т4. Сколько стоит замена, и полный комплект сцепление на .

Замена СЦЕПЛЕНИЯ И МАХОВИКА ЗА 15 МИНУТ. Мог поменять за 7, но не спешил..

Замена сцепления Фольксваген Т5

Замена сцепления на Фольксваген Т5 (видео-инструкция) Все работы по ремонту DSG проводятся в самые сжатые сроки и по самым интересным .

VW Passat B4. Что необходимо при замене сцепления.

Passat B4. Как самому заменить сцепление на авто. Необходимые работы и как все сделать правильно, или избежать повторных действий в .

Маховик глухой + комплект сцепления Volkswagen T4 2.5TDI 75KW VALEO 835028

Маховик глухой (замена демпфера) + комплект сцепления Volkswagen Т4 2,5TDI 75KW VALEO 835028 Купить Маховик глухой Volkswagen Т4 2,5TDI .

Как правильно заменить сцепление. Грубые ошибки мастера.

Сцепление Valeo без демфера Фольксваген т4 мотор 2.5 ТД попадало на бабки

Продавец кидок похоже не советую скупой платит дважды.

VW T4 Замена ГЛАВНОГО цилиндра сцепления

Фольцваген Т5. Сцепление, как переделать сцепление, махавик, корзина, диск сцепления, подпишись.

Фольцваген Т5 как поменять сцепление, снятие кпп, Переделываем с Т5 на Т4 сцепление в сборе, подпишись и ставь лайк.

Замена СЦЕПЛЕНИЯ и МКПП. Не наделай ошибок!

Секреты при самостоятельной замене МКПП и сцепления. Как не попасть на дорогостоящий ремонт? СОДЕРЖАНИЕ (кликай на время): 2:53 что такое .

Сегодня мне не повезло. Фольцваген Т4 Транспортер Оборвался тросик сцепления. Volkswagen Transporter

Бывает такое, что машина ломается в самый неподходящий момент, и все планы летят к чертям. Вот сегодня у меня такой день. Приятного просмотра.

Канал PARTBOX про автозапчасти

Читайте также:
