Как подсоединить тревожную кнопку к сигнализации gsm
Инструкция по настройке и подключению мобильной тревожной кнопки к пультовой программе Центр Охраны 5
1. Скачайте программу «Монитор мобильных КТС» Alarm Button Monitor.exe скачать
2. Установите «Монитор мобильных КТС» на ПК
Программа Alarm Button Monitor.exe устанавливается на компьютер на котором установлена пультовая программа Центр Охраны 5. В некоторых случаяx возможна установка на другой ПК, находящийся в одной локальной сети с сервером.
Системные требования к ПК
Программное обеспечение Alarm Button Monitor
работает в среде Windows Рекомендуемые операционные системы: Windows 7/8/10
.NET Framework 4.6.1 и выше
Архитектура сервиса
3. Первый запуск и регистрация программы «Монитор мобильных КТС»
3.1 Запустите программу AlarmButtonMonitor.exe
3.2 Перейдите в меню «Настройки»
Для получения лицензионного ключа для программы «Монитор мобильных КТС» вам необходимо :
-
в сервисе Crypto Smart
- Зайти в личный кабинет
- Активировать продукт «Alarm Button Monitor»
- Скопировать уникальный идентификатор вашей компании и виртуальный ключ продукта
- Заполнить блок «Параметры лицензии»
Шаг 2. Подключаем и настраиваем GSM терминал
Телефоны-тревожные кнопки будут дозваниваться и отправлять SMS сообщения на GSM терминал (назовем его тревожным модемом). GSM-терминал подключаем к ПК, на котором установлено программное обеспечение «Монитор мобильных КТС».
В настройках тревожного модема указываем COM-порт, к которому он подключен. Скорость передачи данных для модема Teleoise RX100-R4 составляет 9600 бит/с. Ставим галку «Включить модем» и жмем кнопку «Применить».
Ждем 5-10 секунд. Если настройки указаны верно, то вы увидите положительный статус подключения, модель GSM-модема, уровень сигнала.
На этом настройки модема завершены.
Шаг 3. Выгрузка событий в пультовую программу
Программное обеспечение «Alarm Button Monitor» выгружает тревожные сообщения в ПО Центр Охраны в протоколе SurGard.
Если Alarm Button Monitor установлен на том же ПК, что и Центр Охраны, то указываем локальный IP адрес сервера:127.0.0.1 и TCP/IP порт 3000.
Если есть необходимость, то вы можете изменить порт приемника событий на любой другой. В нашем примере мы используем TCP порт 1030.
Если Alarm Button Monitor установлен на другом ПК, то указываем статический локальный IP ПК, на котором стоит Центр Охраны. К примеру 192.168.1.10 Важно, чтобы оба компьютера находились в одной локальной сети.
Шаг 4. Дополнительные настройки приложения
«Звук при тревоге» — укажите этот параметр если вы используете «Монитор мобильных КТС» как самостоятельную программу (без выгрузки событий в пультовое ПО)
«Всплывающие уведомления» — активирует показ всплывающего уведомления с координатами тревожного объекта (актуально для мобильного приложения «Тревожная кнопка». При звонке с обычного телефона координаты объекта не доступны и всплывающее уведомление выводиться не будет.
«Настройки сервера API» — параметры для активации клиентской версии программы. Эти параметры используются для подключения удаленного рабочего места оператора.
4. Настройка ПО Центр Охраны
Создаем в Центре Охраны источник событий, который будет принимать сообщения от Монитора мобильных КТС.
Тревожная кнопка (КТС) для охранной сигнализации – это средство безопасности, предназначенное для дистанционного вызова сотрудников охранных служб при наступлении чрезвычайной ситуации (ограбление, пожар, неадекватное поведение посетителей и т. д.).
Сотрудники служб быстрого реагирования приезжают на объект в течение всего нескольких минут после активации кнопки. С помощью подобных элементов безопасности можно значительно сократить количество неприятных ситуаций и предупредить ЧП на охраняемом объекте.
Принцип работы КТС
На сегодняшний день данный способ охраны объекта является одним из самых востребованных. Ее устанавливают в офисных помещениях, на промышленных предприятиях, в домах и т. д.
Это устройство позволяет в экстренном порядке вызвать на объект сотрудников пожарных или охранных служб.
Для активации КТС необходимо, чтобы человек совершил на нее нажатие. Делать это следует в том случае, когда он полностью убежден в наличии потенциальной опасности и ему требуется помощь соответствующих служб.
КТС представляет собой электромеханическое устройство, которое обеспечивает непрерывную связь с пожарными службами и отрядами быстрого реагирования. Именно в этом и заключается ее основная функция.
Кнопку нужно активировать при возникновении на объекте чрезвычайной ситуации. При нажатии на устройство сигнал от него подается на блок сигнализации, а уже оттуда отправляется к ближайшему наряду охраны или на пульт пожарной части.
- Плата.
- Индикатор.
- Кнопка.
- Элемент питания.
Виды КТС
Современные пожарные и охранные сигнализации могут включать в свой состав тревожные кнопки различных типов. Все их можно разделить на 2 категории:
Стационарные.
Стационарная КТС – это электромеханической модуль, установленный в таком месте, чтобы к нему могли быстро и беспрепятственно добраться сотрудники. Чаще всего ее монтируют в кассовой зоне, возле выхода, под прилавком и т. д.
Передача сигнала от таких тревожных кнопок осуществляется посредством проводной линии. Если КТС входит в состав системы пожарной безопасности, то ее должно быть хорошо видно. В случае с охранной сигнализацией ее нужно разместить в максимально скрытном месте.
Стационарные кнопки могут иметь ножной или ручной привод. По своему конструктивному решению они подразделяются на кнопки с фиксацией и без нее. В первом случае кнопка будет находиться в активированном состоянии до тех пор, пока кто-то не переведет ее в исходное положение. Делается это специальным ключом.
Мобильные.
Переносная КТС представляет собой компактное мобильное устройство. Активировать ее можно в любом месте. Для передачи сигнала используется сотовая связь или радиоканал.
Радиус действия кнопки в первом случае ограничивается лишь зоной покрытия оператора, предоставляющего услуги сотовой связи, а во втором радиус ее действия составляет порядка 100 м.
Переносные КТС позволяют отправлять сигнал тревоги дистанционно. Это значительно экономит время, затрачиваемое на то, чтобы добраться к месту ее расположения.
Использование КТС
Конструкцией тревожных кнопок Астра или любых других моделей предусмотрен коммутационный механизм, после воздействия на который отправляется сигнал тревоги.
Видео: Тревожная кнопка Астра РК. Принцип работы.
Руководитель информационного портала "Безопасник". Директор компании по продаже и установке систем безопасности.
Руководство пользователя
©®©
Для лучшего понимания этого устройства, пожалуйста, прочитайте эту инструкцию перед использованием.
Особенности
ОХРАННАЯ GSM СИСТЕМА
Общее описание
Установка системного блока
Инициализация системы
1.НАСТРОЙКА СИСТЕМЫ
1.1Подключение/отключение сирены при тревоге
2.1Программирование номеров мобильных телефонов пользователей
3.1 Программирование номера стационарного телефона
4.1Удаление из программы номеров телефонов
5.1Установка времени задержки включения тревоги
6.1Установка времени звучания сирены при тревоге
7.1Программирование охранных зон
8.1Ввод системного пароля
9.1Программирование пульта дистанционного управления (брелока)
10.1Удаление из программы пульта дистанционного управления
11.1Программирование датчиков
12.1Инсталляция датчиков в охранные зоны
13.1Удаление датчиков из программы
14.1Инсталляция беспроводной клавиатуры
15.1Вкл/выкл.сигнала сирены при постановке/снятии режима«ОХРАНА»
16.1Подключ./отключ. функции - брелоком отключать режим охраны
17.1Настройка времени задержки, постановки на охрану с клавиатуры
18.1Подкл./откл. функции - определения наличия телефонной линии
19.1Установка количества попыток дозвона
20.1Смена системного пароля
21.1Восстановление заводских настроек
22.1Запись голосового сообщения
23.1Прослушивание записи голосового сообщения
24.1Активация/деактивация проводных зон
25.1Настройка выходов проводных зон
26.1Настройка выхода "OUT"
27.1Настройка часов
28.1Настройка таймера
1)Постановка в режим «ОХРАНА» в заданное время
2)Снятие с режима «ОХРАНА» в заданноевремя
29.1Настройка будильника
2.GSM настройки с мобильного телефона
1.2Составление/редактирование коротких SMSсообщений
2.2Запрос просмотра коротких SMS сообщений
3.2Настройка вариантов оповещения
4.2Включ./отключение уведомлений о изменении состоянии питания
5.2Сопоставление SMS сообщений с определенными событиями
6.2Регулировка яркости LED-дисплея
7.2Управляющие SMS-команды
3.ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
1.3Возможны 4 состояния системы
2.3Дистанционное управление системой
3.3Режим «ЧАСТИЧНАЯ ОХРАНА»
4.3Постановка в режим «ОХРАНА» с задержкой
5.3Снятие с режима «ОХРАНА»
6.3Тревожный дозвон
7.3Удаленное управление
8.3Тревожная кнопка
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Дополнительное оборудование
Уход и техническое обслуживание
Проверять системный блок каждые три месяца
Проверять беспроводные датчики раз в месяц
Проверка SIM-карты
Гарантийные обязательства
УСТАНОВКА ДАТЧИКОВ
1.Датчик движения
2.Датчик открытия двери/окна
Команды основных функций
Особенности:
?99 беспроводных / 2 проводных охранных зон;
?Имеется возможность подключения к городской телефонной линии;
?ЖК-дисплей с часами;
?Функция голосовых подсказок для всех операций;
?4 способа постановки/снятия с охраны;
?б номеров оповещения дозвоном;
?5 номеров оповещения SMS - сообщением;
?Возможность 10 - секундной записи голосового сообщения;
?Встроенный цифровой голосовой автоответчик;
?Готовые и редактируемые тексты SMS - сообщений для всех событий;
?Наличие клавиатуры, с которой удобно набирать номер;
?Постановка/снятие с охраны пультом радио-брелоком;
?Удаленное управление системой телефонными звонками и SMS - командами;
?Наличие тревожной кнопки;
?Беспроводная 24-часовая зона для пожарных датчиков (дыма, температуры, утечки газа);
?Легко добавлять дополнительные беспроводные компоненты;
?Функции "домофон" и прослушивания охраняемого помещения по телефону через встроенные микрофон и динамик;
?Оповещение SMS - сообщением при отключении/восстановлении внешнего электропитания (220 В);
?Встроенный NI-HI аккумулятор, позволяет перейти на автономное
питание при отсутствии входного напряжения (220 В) и работать до 10 часов;Типовая конфигурация дома
?Энергонезависимая память;
?Гарантия 12 месяцев.
?
Общее описание
Данный готовый беспроводной комплект GSM сигнализации
в стильном корпусе с ЖК-дисплеем, использует самые передовые технологии обработки GSM-сигнала. Имеет удобные функции голосовых подсказок и автоответчика. Технология автоматической настройки не требует активного вмешательства пользователя. Легкость и простота в настройке и установке делает эту систему идеальным вариантом для установки в частном доме, квартире, офисе, даче, гараже и т.д.
Установка системного блока
Что бы получить уверенный прием сигнала от всех радио-датчиков, пожалуйста, установите системный блок ближе к середине охраняемого объекта, вдали от больших металлических предметов и бытовой техники, которая может вызвать наводки.
Индикация ЖК-дисплея
•«SF» - включен режим «ОХРАНА»
•«CF» - отключен режим «ОХРАНА»
•«F1»- отключена телефонная линия
•«F3» - отключены датчики
•«F4» - GSM сигнал отсутствует
•«F5» - поиск GSM сигнала
•«F6» - GSM сеть установлена
•«1-98» - беспроводная охранная зона
•«L1-L2» - проводные охранные зоны
Инициализация системы
Пожалуйста, вставьте Сим-карту в слот на задней стенке (предварительно необходимо отключить на SIM-карте запрос PIN-кода). Прикрутите антенну GSM-сигнала. Вставьте антенну беспроводного соединения в разъем [ANT], Подключите разъем адаптера питания к гнезду «POWER» на боковой стенке. Вставьте вилку адаптера в розетку сети
220В. На ЖК-дисплее засветится индикатор [POWER], и прозвучит приветственное голосовое сообщение - система инициализируется. На ЖК-дисплее высветятся символы [CF] ->[F5]->[CF]-> начнет часто мигать индикатор [GSM] - идет поиск GSM-сети. Когда индикатор [GSM] станет мигать медленно и на ЖК-дисплее высветится символ [GSM] и часы (12:00) - GSM-сеть обнаружена и система включена в «РЕЖИМ ОЖИДАНИЯ».
Теперь используя, пинцет или маленькую отвертку переключите микро-выключатель расположенный на боковой стенке из положения «OFF» в положение «ON», активируется резервное питание системы и начнется подзарядка встроенного аккумулятора.
Для начала давайте разберемся, что обычно подразумевают, когда говорят "тревожная кнопка" или КТС . Под этим понятием подразумевают комплекс охранных приборов которые отправляют сигнал на пультовую охрану для немедленного выезда группы быстрого реагирования ( ГБР ).
Из чего состоит этот комплекс "Тревожная кнопка"?
« Извещатель охранный ручной » она же та самая кнопка . На картинке выше Вы можете увидеть, как они обычно выглядят. Корпус разной формы, кнопка и ключ. Ключ нужен для блокировки кнопки в нажатом состоянии до приезда наряда.
Устройство охранное объектовое – это мозг всей системы, а заодно и передатчик. Этот прибор обрабатывает сигнал от кнопки и отправляет его дальше на пульт охраны. В него вставляется сим-карта или подключается проводной интернет. Так же к таким приборам легко подключаются другие охранно-пожарные извещатели или датчики, например датчик дыма.
Схема устройства охранного прибора
Шлейф – это провода соединяющие все эти составляющие. В качестве проводов могут быть использованы различные кабеля для слаботочных сетей, например витая пара, телефонный кабель и другие медные провода с не большим сечением.
Применение
Чаще такие кнопки вызова ГБР (Группы Быстрого Реагирования) применяются в кассах, ставятся на посту охраны и других местах, где может срочно понадобится охрана и присутствует человек, который может её нажать. Для квартир использование только одной тревожной кнопки не подойдёт, так как обычно их грабят без присутствия хозяев.
Монтаж "Тревожной кнопки"
Монтаж комплекса тревожной кнопки не представляет ничего сложного для человека с небольшим опытом в прокладке кабеля и подключения электронных приборов.
Настройка охранного устройства
Схема подключения тревожной кнопки
Принцип подключения и работы прост: при нажатии на кнопку цепь размыкается и ток идёт через сопротивление. Прибор это фиксирует и отправляет сигнал. Для чего нужно сопротивление с определёнными значениями с погрешностью +- 10%? Оно необходимо для того что бы злоумышленники не смогли обойти кнопку и подключить шлейф напрямую. Рекомендуется монтировать сопротивление непосредственно возле кнопки или в её корпус .
Подключение к пультовой охране
После монтажа всей схемы Вы должны обратиться в компанию предоставляющие данные услуги. Они отправят к вам своего сотрудника для проверки подключения и настройки прибора. После положительного заключение следует подписание договора.
В предыдущей части статьи мы рассмотрели особенности монтажа датчиков движения, а именно, условия, которые необходимо соблюдать для их стабильной и эффективной работы. Теперь пришло время разобрать принцип подключения к GSM сигнализации датчика движения. Напоминаем, за основу, мы взяли GSM сигнализацию «Signal XM» и датчик «Астра 511»
Подключение датчика движения

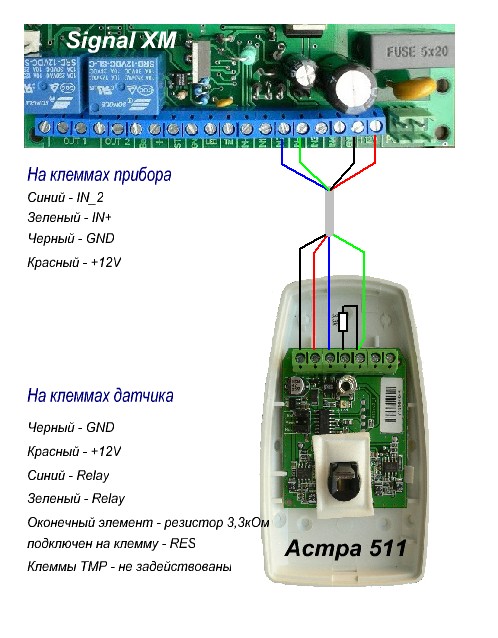

На печатной плате датчика движения расположены зажимные клеммы, которые используются для подключения к GSM сигнализации. Общая схема подключения различных модификаций ИК-датчиков схожа. У всех из них должны быть контакты, для подключения электропитания. В зависимости от типа сенсора, модификации или производителя для питания потребуется источник постоянного тока с напряжением от 9 до 14 Вольт.
Сила потребляемого тока варьирует в пределах от 12 до 20 мА. Обозначение контактов на многих ИК-датчиков может быть разная, маркировка плюсовых клемм, как правило, обозначается следующими символами: + или +12V или +12В. Отрицательные клеммы вывода обозначаются одними из следующих маркировок: -, -12V, -12В, ОБЩ или GND.
Для подключения сенсора к блоку GSM сигнализации необходимы так же контакты шлейфа, которые буду разрываться либо замыкать на определённых стадиях работы тревожного элемента. На ИК-датчике, клеммы шлейфа могут обозначаться так: Relay, Out, Реле, ШЛ. Данные контакты необходимо подключить к соответствующим клеммам платы охранной GSM сигнализации, где они могут обозначаться как: IN, Зона, Relay. Более точные обозначения, а так же их расшифровки смотрите по руководству пользователя конкретных устройств.
Так же на схемах сенсора может располагаться микропереключатель, называемый «Тампер» который размыкается при вскрытии корпуса, тем самым вызывает активацию тревожного режима. Если установка сенсоров предполагает возможность несанкционированного, лёгкого доступа к ним (например, рабочий цех, в котором днём включается положение «снято с охраны» и каждый желающий может повредить устройство), то лучше всего подключить этот сенсор вскрытия, чтобы иметь возможность определить повреждение вовремя. На печатной плате контакты «Тампера» обозначаются маркировками TAMP или ВСКР. Достаточно пропустить одну линию тревожного шлейфа через оба контакта, и любое несанкционированное вскрытие корпуса всегда будет обнаружено, и вы сможете «поймать за руку» вредителя.
Настройка датчика

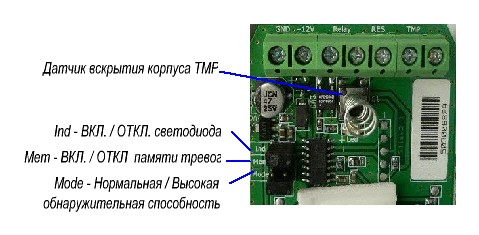

Благодаря расположенным внутри ИК-датчика регуляторам, можно осуществить конфигурирование различных опций. Прежде всего, можно откорректировать зону контроля путём смещения платы. Для этого необходимо открутить винты, зажимающие микросхему, и поднять её вверх или вниз. Таким образом, изменяется зона контроля, в зависимости от приближения или отдаления пироэлемента от линзы. У некоторых устройств возможность проведения таких процедур отсутствует, так как не имеется пазов возле отверстий. В таком случае, чтобы уменьшить зону контроля, можно налепить клейкую ленту на часть линзы.
Все сенсоры оснащаются светодиодами, которые загораются в момент срабатывания ИК-датчика. Если вы не хотите, чтобы злоумышленник обратил внимание на светодиод и догадался о срабатывании GSM сигнализации (тихая тревога), то можно легко отключить индикатор. Для этого на плате расположен специальный переключатель.
Так же на микросхеме может располагаться регулятор чувствительности и переключатель порога пропускания. Первый предусматривает настройку чувствительности пироэлемента для детальной настройки в соотношении длина и ширина зоны захвата. Эти параметры, атак же их конфигурацию необходимо смотреть по инструкции. Переключатель порога пропускания определяет наибольший объём (вес) объекта, который не будет вызывать срабатывание ИК-датчика. Таким образом, исключается возможность срабатывания от мелких животных.
