«Хроническая» проблема SAM-модуля w164 Мерседес ML- GL-class и способы её устранения
Задний SAM-блок на W164 ML- GL-class отвечает в Мерседес за свет фар, «поворотники», ряд датчиков на приборной панели. Блок SAM задний Мерседес w164, ML- и GL-классов многие специалисты называют олицетворением очередного провала или чётко проcчитанным маркетинговым ходом компании Mercedes-Benz.
Дело в том, что в блок, в дождливую погоду, часто попадает влага из-за дефектов уплотнителей заднего фонаря, и электронная плата начинает в прямом смысле цвести.
В кадре: блок САМ, в который попала вода, с зацветшей платой.
На данных автомобилях поломка заднего САМ модуля на W164 начинается с затекания в него воды через уплотнители задних фонарей в блок. Дождь, снег, мойка автомобиля - из-за всего этого, благодаря конструктивным решениям, влага попадает на плату заднего исполнительного блока SAM. Разработчики, видно, специально разместили блок разъемами вверх чтобы в них скапливалась вода, при этом электронная плата располагается параллельно земли, что затрудняет стекание воды вниз.
На фото - САМ-модуль одного из наших клиентов, разъёмами вверх.
С течением времени, вода попадает внутрь платы (плата многослойная) и вызывает коррозию соединительных дорожек внутри неё, приводит к разращению связей компонентов платы и даже к её перегоранию.
Блок САМ Мерседес, расположенный сзади, либо начинает «глючить» при первоначальном характере проблемы, либо, если на w164 сгорел полностью задний блок управления САМ, то ни свет, ни поворотники, ни датчик топлива работать вообще не будут. При неисправностях САМ-модуля, может, например, не работать стоп-сигнал, "глючить" боковые стопы, перестают работать «поворотники», неправильно показывается, либо полностью не отображается информация по остаточному уровню топлива в баке, стрелка не работает, при этом выдаётся ошибка обрыв, либо короткое замыкание.
Проблема с блоком нередко проявляется постепенно, сначала может не работать какой-либо фонарь, перестать показывать датчик топлива, не открываться задняя дверь, не работать фонарь заднего хода, не гореть подсветка номера, на дисплее может отображаться какая-либо неисправность лампочек, не работать "поворотники" сзади, реже - отказывает всё сразу.
Одновременно в ремонте у нас бывают десятки блоков. Перед тем, как выбрать, к кому обратиться, запросите похожие фото. Казалось бы, хороший мастер, к нему обращается полгорода, он, наверное, сможет отремонтировать блок управления. К сожалению, такие мастера хорошие электронщики, но не обладают нужными компетенциями по ремонту таких блоков и опытом, у них отсутствует необходимое оборудование, нужная оснастка, элементная база.
На фото - блоки САМ после ремонта у нас в лаборатории.
Как снять блок SAM на GL- M- class?
Чтобы привезти модуль САМ 164 МЛ- ГЛ-класса в ремонт, его нужно сначала снять.
Блок управления задними фонарями расположен в правом заднем крыле автомобиля. Его снять достаточно просто:
1. вооружаетесь инструментом и открываете багажник
2. с правой стороны располагается панель из такого же материала как обшивка, снимаете ее
3. далее в нише видите блок предохранителей, а снизу под ним наш блок САМ
4. если на машине установлен звуковой усилитель, то для снятия САМ-модуля придётся снять сначала его, после добраться до разъемов и снять с креплений сам блок управления задней дверью.
5. для удобства откручиваете обшивку и снимаете мешающие разъемы путем нажатия на пластиковые защелки
6. снимаете блок с крепежных пазов
Что делать в случае поломки заднего САМ-модуля на W164?
Устранить проблему с попаданием воды – ремонт блока сам 164 мерседес – можно осуществить путем покупки ремкомплекта уплотнителей задних стопов A164 826 16 91, A164 826 15 91, но это также не панацея, если вода уже повредила покрытия или нарушена геометрия плоскостей - проблема вернется вновь. Чтобы сделать защиту от воды надежнее, рекомендуется герметизация стыков и дополнительное уплотнение прокладок, и установка их в кузов, а не на фару.
На фото: блок света практически в идеальном состоянии.
По советам форум-теоретиков, которые к электронике имеют отдаленное отношение, нужно разбирать САМ-модуль и чистить, а также заливать его лаком. Мы крайне не советуем вскрывать блоки и пользоваться лаками для электроники, которая уже имеет окислы и как-либо мыть блок – это например, может затруднить поиск дефектов, поскольку не видны изначальные следы влаги, а частички металлов попадают под ножки микросхем с мелким шагом и могут вызвать замыкание, и усугубить дефект, и т.п. таких факторов десятки.
На фото - последствия затекания воды в блок САМ.
Лучшем средством является устранение течи и установка САМ модуля на торец, а также размещение индикаторного листка бумаги, который покажет устранены ли подтеки, как это сделать можем рассказать по телефону.
Если на машине не работают фонари, и у вас есть только неоригинальная диагностика, отследите какое название указано в расшифровке кодов ошибок, попробуйте сделать активации и проверить штекеры и проводку.
020 E3e8 (задний габаритный огонь)
021 E4e8 (задний габаритный огонь)
022 E3e4 (стоп-сигнал левый)
023 E4e4 (стоп-сигнал правый)
025 E3e2 (задний габаритный огонь)
026 E4e2 (задний габаритный огонь)
027 E3e3 (фонарь заднего хода левый)
028 E4e3 (фонарь заднего хода правый)
029 E3e1 (указатель повората левый)
030 E4e1 (указатель повората правый)
038 E19/3 (фонарь освещения номерного знака левый)
E19/4 (фонарь освещения номерного знака правый)
Мы можем осуществить диагностику и ремонт заднего блока SAM Мерседес w164. Готовы помочь, когда на диагностике могут считаться ошибки любого рода - по лампочкам, элементам багажника и клеммам, например:
9096 - Выходная цепь 15R; замыкание на массу; прерывистый.
9107 - Правый фонарь стоп-сигнала; короткое замыкание на плюс или разрыв цепи; прерывистый.
Мы обязательно поможем с восстановлением блока даже в случае, если он весь был залит водой и полностью вышел из строя. В самых редких случаях придётся покупать б/у модуль на разборках Мерседес, либо поможет замена на новый блок SAM на Мерседес ML- GL-класса.
4.4 Сиденья
* Передние сиденья с электрорегулировкой, серийно устанавливается ручная регулировка рулевой колонки. Примечание: Электрическая регулировка положения сиденья функционирует только в том случае, если ключ находится в замке зажигания.
* Электрическая регулировка передних сидений с электрорегулировкой рулевая колонки и памятью установок, устанавливается как опция. Примечание Электрическая регулировка положения сиденья функционирует только в том случае, если дверь открыта.
* Для установки обоих подголовников необходимо перемещать вверх или вниз клавишу регулировки спинки сиденья.
Сиденья с электрорегулировкой и памятью
* Каждое переднее сиденье имеет свой блок управления (левый N32/1, правый N32/2)
* Каждое переднее сиденье имеет память на 3 положения сиденья (положение устанавливается вручную пользователем и запоминается при нажатии на соответствующую кнопку)
* При вытаскивании ключа из замка зажигания дополнительно запоминается последнее положение сиденья
* Помощь при посадке и высадке реализована как на предыдущих модельных рядах
* Блок управления сиденьем водителя сохраняет также значения положения рулевой колонки и наружных зеркал (управляет исполнительными электродвигателями регулировки рулевой колонки)
* Для того чтобы, сохранить положения сидений, установочные электродвигатели должны быть занормированы.
Нормирование сидений
* Для нормирования электродвигателей регулировки сиденья необходимо установить сиденье в следующие крайние положения (сиденье должно достичь механического упора и после этого продолжать удерживать клавишу нажатой еще 250 мсек:
- Продольное положение сиденья, вперед до упора
- Наклон подушки, вниз до упора
- Регулировка по высоте, вниз до упора
- Наклон спинки сиденья, вперед до упора
- Регулировка подголовника, вниз до упора
* Если нормирование сиденья было провидено успешно, то при эксплуатации блок управления будет отключать установочные электродвигатели раньше, чем сиденье достигнет механического упора.
Если один из датчиков Холла вышел из строя, то блок управления выключает соответствующую функцию через 2 сек. Электродвигатель начнет работать в соответствующем направлении только после того, как клавиша будет отпущена дольше 2 сек и снова нажата. В противоположном направлении электродвигатель готов к работе немедленно.
Передние сиденья с подогревом
* Серийное оснащение для ML500 (для всех остальных как SA)
* Клавиша подогрева считывается блоком управления OBF (N72/1)
* Нагревательный элемент получает питание от переднего SAM (N10), в зависимости от положения выключателя и/или времени
Снять сиденье мерседес w164
Установка ниже: нажмите на кнопку разблокировки в направлении, указанном стрелкой, и нажатием вниз установите подголовник в требуемое положение.Установка положения подголовников в продольном направлении
Информация
Электрическая установка положения подголовников
Установка положения комфортабельного подголовника
Информация
Задние подголовники
Установка высоты задних подголовников
Установка наклона задних подголовников
Демонтаж и монтаж задних подголовников
Задние сиденья (2-й и 3-й ряд сидений)
Важные указания по технике безопасности
ОСТОРОЖНО
Установка наклона спинки (2-й ряд сидений)
Откидывание сидений вниз / вверх (3-й ряд сидений)
Общие указания
Указание
Откидывание сидений вниз / вверх в задней части автомобиля
Как снять заднее сиденье Mercedes Benz GL Class?
Желание иметь дело с небольшим обслуживанием вашего автомобиля становится все более распространенным. На самом деле годовой бюджет, выделяемый на автомобиль, значителен, поэтому поиск обслуживания самостоятельно представляется разумным решением. Независимо от того, чтобы получить доступ к топливному насосу, сменить сиденье, вымыть пятно или перевезти исключительно громоздкие вещи, некоторые из вас думают о как снять заднее сиденье на Mercedes Benz GL Class. В этой статье мы постараемся рассказать вам о различных решениях в зависимости от года и серии вашего Mercedes Benz GL Class.
Как снять заднее сиденье на Mercedes Benz GL Class с помощью болтовой системы
Начнем с первого сценария. Если вас интересует способ снятия заднего сиденья вашего Mercedes Benz GL Class, которое фиксируется всего 4 болтами, решение почти наверняка будет самым простым. На самом деле, для этого вам просто нужно отвинтить две гайки на спинке сиденья, доступные из багажника, с помощью биты Torx. Затем открутите две гайки в передней части сиденья, которые находятся под сиденьем на уровне пространства для ног пассажира. Это позволит вам полностью снять его с застежек и снять.
Как снять заднее сиденье Mercedes Benz GL Class с клипсой
Методология теперь немного длиннее, потому что мы склонны опасаться фиксированных связей, как правило, боимся слишком сильно натянуть и порвать одну. Как снять заднее сиденье моего Mercedes Benz GL Class с системой зажимов? В целом эти зажимы будут расположены под сиденьем, вы увидите их, когда поднимете сиденье скамейки. Эти зажимы часто состоят из пластиковой части и металлического утюга, который зажимается в ней, чтобы освободить их, вам придется нажать на пластиковую часть отверткой и потянуть за металлическую часть. В некоторых сериях, если эта тактика не срабатывает, обычно достаточно потянуть, чтобы освободить их.
Как снять заднее сиденье Mercedes Benz GL Class с системой складывания с помощью болтов только спереди
Наконец, последний процесс снятия заднего сиденья вашего Mercedes Benz GL Class, в некоторые годы складное сиденье не фиксируется на задней части, в этом случае это самое быстрое решение, которое вы можете реализовать. Вам просто нужно будет наклоните сиденье вперед, и вы получите доступ к гайкам Torx, которые удерживают его на шасси автомобиля. После того, как эти гайки будут отвернуты, вы сможете снять заднее сиденье вашего Mercedes Benz GL Class.
Вот и все, теперь у вас должна быть вся необходимая информация, чтобы без проблем снять заднее сиденье вашего автомобиля. Если вы планируете демонтировать другие детали, такие как бампер вашего Mercedes Benz GL Class, мы также написали несколько статей, которые помогут вам в этих заданиях.
Если вам нужны дополнительные учебные материалы по Mercedes Benz GL Class, перейдите на наш Mercedes Benz GL Класс категория.
Снятие и установка заднего сиденья
Снятие и установка заднего сиденья Mercedes-Benz W163
Снятие и установка заднего сиденья
Двухместная (60%) секция сиденья
Модели выпуска по 31.08.99

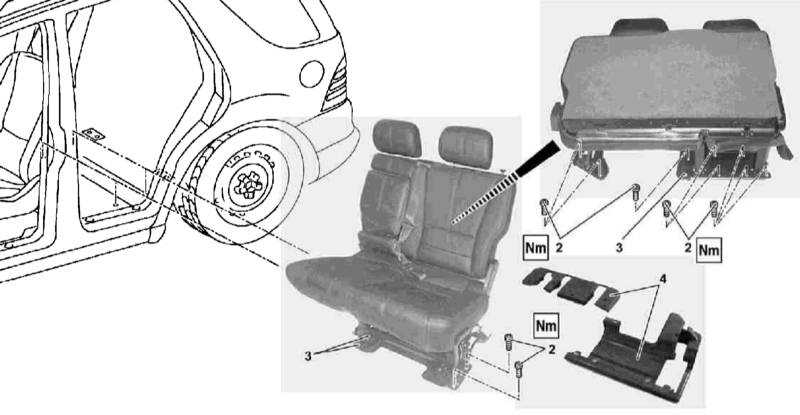

Детали установки двухместной (60%) секции сдвоенного заднего сиденья на моделях выпуска по 31.08.99
 |
 |
 |
 |
