Схема подключения замка зажигания ваз 2106

Обновлено: 22.04.2025

Не забывайте про то, что минусовая клемма аккумулятора должна быть отключена во время замены. После того как проведены все работы можно подключать минусовую клемму к АКБ и проверять работоспособность механизма. Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Механизм замка соединяется с множеством проводов. ЭЛЕКТРИЧЕСКАЯ СХЕМА на ВАЗ 2106 После того как кожух снят, все элементы замка становятся доступными и их можно снять.

Схема подключения проводов при этом должна остаться прежней. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается. Плавление пластиковой части клеммы. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. Так как механизм замка регулярно используется водителем, некоторые его элементы изнашиваются и выходят из строя. Распиновка Здесь показана распиновка замка зажигания ВАЗ , которая поможет корректному использованию функционала этого элемента энергосистемы транспортного средства.

ПРЕДОХРАНИТЕЛИ ВАЗ 2106 обозначения

Устройство замка и его вероятные поломки

В зажигание входят:

стержень запорного типа;
корпусная часть;
валик с контактным диском;
втулка;
выступ на контактах;
колодка;
широкий выступ контактной части.

Перегорела контактная группа, после чего возникли сложности запустить стартер? Меняйте замок зажигания.

Механическая часть

Напряжение подаётся на заданную цепь при определённом положении ключа. Цвет зависит от года выпуска автомобиля. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.

Разблокировка Берем шило и вставляем его в отверстие, поджимая им фиксатор. Если схемы нет или она утеряна, то читаем дальше.

Они при этом забывают, что электричество может воздействовать не только на руку, но и на детали авто. Прочтёте за 6 мин.

Часто подобная неисправность заканчивается обломом ключа зажигания и, как правило, заменой замка зажигания ВАЗ Механическая часть Зачастую отказ замка зажигания по механической части провоцируют: тугое проворачивание ключа зажигания; заклинивание в одном из положений.

Механическая часть установлена непосредственно в самом замке зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля. После снятия замка, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу как на фото.

Для замены необходимо: Отключить аккумуляторную батарею Снять пластмассовый кожух, предварительно открутив винты его крепления. Это поможет им подключить деталь без особых проблем. ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

Порядок подключения проводов к замку зажигания

Рассмотрим все этапы работы поочередно. Для начала следует снять кожух с верхней и нижней части колонки рулевого управления. Теперь с помощью маркера или обычной краски наносим метки на проводки, подсоединенные к задней замковой части, после чего их разрешается аккуратно отсоединить.

Теперь вставляем ключ и проворачиваем его в нулевое положение для отключения противоугонки, блокирующей рулевое управление. Одновременно тонким шилом либо отверткой надавливаем на фиксирующий элемент, при помощи которого замок удерживается на своем месте:

Выполнив данные действия, следует потянуть за ключ, чтобы извлечь замковый механизм из кронштейна:

Чтобы установить новый замок, следует все операции осуществить в обратной последовательности.

Строение и принцип работы замка зажигания ВАЗ 2106

Схематическое устройство классического ЗЗ
Электрическая модель нового замка зажигания на классике включает в себя следующие устройства:

Запорная консоль, представленная в виде стержня. Это устройство в ЗЗ автомобиля предназначено для блокирования руля, когда ключа нет в отверстии замка.
Корпус устройства. Представляет собой защитный компонент, который предназначен для закрытия всех составных элементов конструкции.
Вал. Используется с целью вращения диска с контактами системы и втулкой. Предназначен для создания контакта между диском и втулкой.
Контактный диск. Одна из двух основных частей контактного узла. На нем расположены пластины, по которым проходит ток в момент запуска двигателя поворотом ключа в замке.
Втулка. Основной элемент личинки.
Колодка с электрическими проводами, подключенными в определенном порядке. Контактная группа колодки подсоединяется к системе зажигания машины. Она предназначается для передачи образованного контакта к трамблеру посредством катушки.
Контактный выступ. Является, по сути, проводником для передачи тока от устройства к стартеру.

Непосредственно к механизму устройства подключается множество электроцепей. Они идут от аккумуляторной батареи и подсоединяются ко всем электроприборам ВАЗ 2106. При проворачивании ключа в замке контакты электропроводки замыкаются от минусовой клеммы батареи к катушке. В результате этого напряжение проходит по кабелям на ЗЗ, а через его контактную группу поступает на индукционную катушку. Затем ток подается обратно на положительную клемму батареи.

При прохождении тока через катушку в ней происходит выработка высоковольтного напряжения, требуемого для образования искры на свечах зажигания. Передача напряжения осуществляется по высоковольтным кабелям. Соответственно, ключ выполняет замыкание контактных элементов электроцепи, способствуя запуску силового агрегата машины.

Последовательность подсоединения проводки

Если вам повезло, и для подключения замка имеется специальная фишка – все просто. Но если такой элемент отсутствует, то проводки придется подключать поочередно. Для этого необходимо взять клеммную колодку вставляемого замка таким образом, чтобы одна клемма двойного вида расположилась справа и стояла вертикально. К верхней части этой клеммы должен подходить проводок черного цвета.

Далее работать следует по направлению движения стрелки часов. Вторым будет подключаться розовый провод, за ним последуют синий, коричневый, а все дело завершит проводок красного оттенка. Следует заметить, что на задней колодке замка возле клемм имеются цифры, каждая из которых соответствует определенному проводу.

Запомните, что нижняя зона клеммы двойного вида должна оставаться пустой. Итак, контакты подсоединены.

Как снять замок зажигания?

Если требуется поменять изделие, надо выполнить демонтаж, а также установку и соединение выводов проводки. Подробная инструкция представлена в этом разделе.

Пользователь Сандро рассказал об особенностях снятия и замены ЗЗ на классических моделях ВАЗ.

Что понадобится?

Для снятия и ликвидации проблем в работе устройства потребуется следующее:

отвертка со шлицевым наконечником;
шило либо тонкий длинный гвоздь, его сечение должно составить не более 2 мм, а шляпка должна быть широкой;
мультиметр или плюсовая отвертка, потребуется для проверки электроцепи.

Алгоритм действий

Менять замок надо начинать с процедуры демонтажа:

Перед выполнением задачи производится процедура отключения электричества в сети машины. В моторном отсеке от аккумулятора отсоединяется отрицательная клемма. Это делается для предотвращения замыкания контактов на электроцепях, в противном случае можно спровоцировать поломку электроприборов машины.
Если будете заменять устройство самостоятельно, то нужно установить ключ в технологическое отверстие изделия и провернуть на 90 градусов. Это требуется для того, чтобы замок был настроен на положение 0. Данное действие выполняется для входа штифта в секретную составляющую ЗЗ, которая предназначена для блокировки руля от поворота. Иначе демонтаж осуществить не получится.
Выполняется демонтаж защитного кожуха, расположенного вокруг рулевой колонки. Для снятия автовладелец выкручивает по очереди пять болтов, которые фиксируют верхнюю часть защитного пластика к нижней.
Осторожно производится демонтаж пластмассового кожуха. Сначала снимается верхняя часть, затем нижняя.
Теперь надо выкрутить болты, фиксирующие замок к авто. Они находятся под пластиковой облицовкой, в нижней части устройства. Болта два, один из них расположен справа, второй — с левой стороны.
После этого от контактной группы устройства отключаются электроцепи.
Когда провода будут отсоединены, обратите внимание на кронштейн, который установлен с левой стороны от изделия. На нем располагается плоская щель, туда надо вставить шило или подготовленный гвоздь. Инструмент нужно вдавить силой, чтобы сработал фиксатор.
Затем изделие извлекается из кронштейна, для этого надо воспользоваться отверткой с плоским лезвием. Подробно процедура снятия показана на фото.

Установка ключа в ЗЗ в положение разблокировки

Демонтаж устройства из посадочного места

Цветовое обозначение контактных компонентов
При отключении замка зажигания на ВАЗ 2106 рекомендуем пометить все контакты, чтобы упростить дальнейшую процедуру подключения.

Проверяем результаты работы

Одним словом, сложностей в такой работе нет. Все операции выполняются своими руками, без помощи специалистов автосервиса. Тем более, что цена на замок зажигания на ваз 2106 составляет от двадцати до тридцати рублей, и не стоит гоняться за недорогими подделками!

Электрическая часть

Даже если механическая часть замка зажигания полностью исправна, клеммная колодка все равно нередко выходит из строя. Заменить можно ее всегда, так как подобная запчасть продается в любом магазине для машин.

В таких случаях необходимо покупать новую клеммную колодку, а не замок зажигания.

Очень важно, чтобы подключение при этом оставалось неизменным. Если вы в первый раз заменяете, нужно посмотреть на низ замка зажигания и там зарисовать цвета проводом и клеммы, на которые они подключены. Каждая из них на колодке обладает собственным номером, поэтому очень удобно записать цвет провода и номер клеммы, дабы ничего не перепутать.

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?
Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Запуск мотора машины осуществляется при помощи замка зажигания (далее — ЗЗ). Но это устройство периодически изнашивается и нуждается в замене. Знание схемы подключения проводов замка зажигания ВАЗ 2106 поможет осуществить смену механизма без услуг специалистов.

Механическая часть

Зачастую отказ замка зажигания по механической части провоцируют:

тугое проворачивание ключа зажигания;
заклинивание в одном из положений. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.

В основном данные проблемы возникают из-за плохой сборки замка зажигания от недобросовестных производителей. Дабы изделие не приходилось часто менять, нужно установить надежную и долговечную деталь.

За что отвечает замок зажигания

От исправности замка зажигания зависит работа нескольких групп потребителей питания:

включает аварийную сигнализацию во время транспортировки на буксире;
он управляет системой запуска, обеспечивает ее нормальное функционирование;
является важной частью противоугонной сигнализации.

Если он не будет работать нормально, то вы не сможете завести автомобиль, отбуксировать его или защитить от угона.

Электрическая часть

В таких случаях необходимо покупать новую клеммную колодку, а не замок зажигания.

Вывод

При замене данного элемента, следует быть очень внимательным, так как при неправильном подключении, вся цепь зажигания перестанет работать, и завести двигатель не удастся. Также, при перепутанных контактах, можно спровоцировать повышенное напряжение на один их узлов, что непременно приведет к его мгновенной поломке.

Ремонт замка зажигания

Для проведения ремонтных работ либо замены замка, его нужно снять с автомобиля. Из инструментов понадобятся:

Для снятия замка потребуется минимальный набор инструментов из отвёртки и шила

Как снять замок

После подготовки инструментов можно приступать к демонтажу, который выполняют в следующем порядке:

Вначале работы снимают минусовую клемму с аккумулятора

Чтобы подобраться к замку, нужно снять декоративные накладки на рулевой колонке

Провода перед снятием рекомендуется пометить

Чтобы снять замок, потребуется открутить два винта крепления

Замок в кронштейне рулевой колонки удерживается посредством фиксатора — нажимаем его шилом

После нажатия фиксатора, извлекаем замок

Видео: как снять замок на ВАЗ 2106

Как разобрать замок

Чтобы снять контактную группу, необходимо вынуть стопорное кольцо

Из корпуса замка извлекают контактную группу

Добраться до сердцевины замка несколько сложнее:

Чтобы извлечь личинку, нужно открепить переднюю крышку с помощью отвёртки

Личинка удерживается фиксатором, который нужно высверлить

После высверливания стопорного штифта, секретный механизм замка легко извлекается из корпуса

Какой замок можно поставить

Устанавливаем новый замок

Замок зажигания отсоединен. Теперь мы можем приступить к подключению нового.

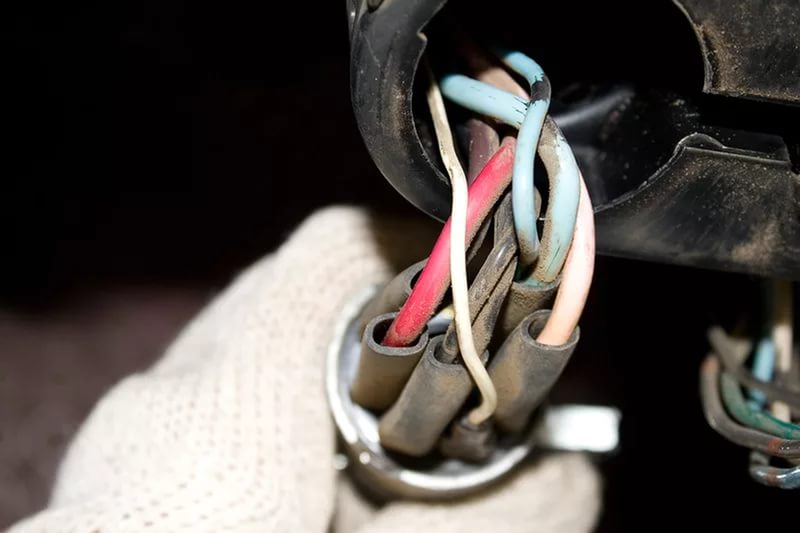

Подключаем контактную группу проводов

Если вам посчастливилось стать обладателем фишки, замыкающей провода, то просто подключаем её к новому замку.

Если же фишки нет, то подключаем каждый провод по отдельности. Берем в руки клеммную колодку нового замка зажигания так, чтобы единственная находящаяся на нем двойная клемма была справа и находилась в вертикальном положении. Верхнему отделению двойной клеммы соответствует двойной черный провод.

Распиновка проводки по цветам

Далее двигаемся против часовой стрелки. Следующим подключается – розовый провод, за ним – двойной голубой, потом коричневый, и последний — красный. Кроме того, разобраться в расположении проводов на клеммной колодке вы можете с помощью цифирных отметок, которой помечена сама колодка. Возле каждой клеммы имеется обозначение, рассмотрим соответствие клемм цветам проводов:

1NT – черный двойной провод
30 –провод розового цвета
15 – двойной голубой провод
30/1 –провод коричневого цвета
50 –провод красного цвета.

Нижняя часть двойной клеммы осталась пустой – так и должно быть. Контакты подключены.

Задняя часть замка

Устанавливаем замок на место и завершаем работу

Теперь настало время зафиксировать новый замок в его исходной позиции – слева от руля.

Как установить замок зажигания?

Выполняя монтаж устройства, важно правильно подключить и подсоединить все контактные компоненты изделия. Перед подключением производится установка замка.

Что понадобится?

Чтобы подключать и соединять все компоненты устройства, потребуется тот же инструмент, который применялся для отключения. Процедура будет выполняться практически в обратной последовательности.

Распиновка (схема) замка зажигания ВАЗ 2106

Чтобы правильно выполнить схему подключения проводов замка зажигания ВАЗ 2106, требуется разобраться с распиновкой устройства:

Положение 0 — контактные элементы под номерами 30 и 30/1. Компоненты предназначены для отключения системы питания. Когда ключ попадает в это положение, система активирует аварийный режим функционирования.
Режим I — контактные компоненты 30/1-15, а также 30-INT. Используются для активации осветительных приборов как наружных, так и внутренних, а также ряда других устройств. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы.
Положение II. Это контактные элементы 30/1-15, 30-INT, а также 30-50. При повороте ключа в такое положение все приборы, включенные в режиме I, остаются активированными. Исключением является генераторная установка, контрольная панель и система зажигания. Производится активация стартерной цепи, что приводит к пуску силовой установки.
Положение III. Это стояночный режим, при нем активируются только контактные компоненты 30-INT, а также 30/1. Стартерная электроцепь отключается. Включенными остаются только осветительная система, стеклоочистители, электродвигатель омывательной системы и охладительный узел.

Отдельно следует рассказать о классификации по цветам:

30 — розовый контакт;
INT — контакт черного цвета, предназначен для подсоединения габаритных огней и внешнего освещения;
30/1 — коричневый контакт;
50 — красный контакт, применяется для запуска стартерного устройства;
15 — контактный элемент синего цвета, имеет черную полосу.

Канал Ремонт и обслуживание авто рассказал о нюансах подключения замка зажигания и представил наглядную схему изделия.

Пошаговые этапы

Алгоритм установки устройства:

Ключ вставляется в отверстие на замке и проворачивается в режим 0.
Нажимается фиксатор, а затем устройство монтируется в кронштейн.
Следующим этапом будет подсоединение электроцепей. Если автомобиль оборудован фишкой, то процедура подключения не вызовет сложностей. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. Для этого клеммный разъем монтируется так, чтобы один из контактов двойного вида был установлен справа и располагался вертикально. К верхней составляющей группе подключается черный кабель.
Затем работа производится по часовому направлению движения. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Нижняя часть должна остаться нетронутой.
Когда контактные элементы будут подключены, производится монтаж пластикового кожуха на колонке. Верхняя и нижняя пластиковые составляющие фиксируются друг к другу посредством болтов.

Как произвести ремонт замка зажигания с заменой контактной группы

Если вы не хотите менять замок полностью, то стоит установить на него новый токопроводящий элемент. Для этого вам необходимо:

Найдите на обратной стороне механизма контактную группу, закрепленную пружинным кольцом. Его вам понадобится снять руками или аккуратно подтолкнуть отверткой.
Удалите саму группу – она представляет собой два пластиковых кольца, внутри которых расположена пружина. Особенность этих колец в том, что они имеют скрытые дорожки, проводящие ток.

Теперь вам можно установить новую контактную группу на место демонтированной. Сборку проведите по инструкции:

поочередно перенесите провода со старой детали на новую, чтобы соблюсти расположение контактов;
установите ключ в нулевом положении;
поверните верхнюю часть детали влево до упора;
вставьте группу в замок;
важно, чтобы в специальный паз попала лопатка внутри корпуса;
теперь остается только защелкнуть и установить на место пружинное кольцо.

Контактная группа выходит из строя из-за появления нагара на токопроводящих дорожках. Лучше всего установить новую деталь, а не пытаться убрать загрязнения со старой. Для ВАЗ-2106 стоимость этой комплектующей – около 100 рублей.

При приобретении новой запчасти обращайте внимание на стартерный контакт. Он должен быть закреплен жестко, чтобы при использовании его не было изгибов.

Схема замка зажигания

Аккумулятор
Стартер
Генератор
Реле в монтажном блоке
Замок зажигания
Реле пуска

Электропроводка, подключенная к механизму, работает по схеме:

Есть четыре положения замка.

Нулевое положение. При нем отключены все электросети, кроме двух клемм, Обозначенных на схеме темным цветом.

Первое положение. Питание получают габариты, стеклоочистители, вентилятор печки.

Второе положение. Дополнительно питание получает система зажигания, индикаторы и кнопки на приборной панели, поворотники и стартер.

Третье положение. Продолжают получать питание лишь габариты, стеклоочистители и гудок.

Механизм замка взаимодействует с несколькими электроцепями, объединяющими электроприборы автомобиля в единую цепь. Когда мы поворачиваем ключ, напряжение от минусовой клеммы аккумулятора поступает на катушку зажигания.

Так как механизм замка регулярно используется водителем, некоторые его элементы изнашиваются и выходят из строя. Иногда достаточно только брызнуть в личинку замка WD-40. Однако эффект может длиться недолго, и ремонтные работы все равно потребуются в ближайшее время.

Замок зажигания устроен следующим образом:

Самое простое – это заменить неисправный замок на новый. Стоимость этой детали для автомобиля Ваз 2106 невелика. Начинать замену нужно с процесса снятия старого механизма.

Проверка работоспособности

Диагностика правильности выполненных работ производится так:

К аккумуляторной батарее подсоединяются клеммы.
Ключ вставляется в ЗЗ в режим 0. Если все контактные компоненты подсоединены верно, то ни одна система авто активирована не будет.
Затем ключ выставляется в режим I. При таком положении питание поступает на СУД, генераторную установку, оптику и датчики контрольного щитка. Также производится включение системы омыва лобового стекла и дворников, сигнальных лампочек и электростеклоподъемников, если они установлены в авто. Надо проверить работу каждого узла.
На следующем этапе диагностики ключ переводится в положение II. Производится подача электричества на все описанные выше системы, но также активируется стартерное устройство.

Если замок зажигания на ВАЗ 2106 подключен верно, то запорный стержень блокировочного механизма будет выдвигаться и отключаться при переводе ключа из 0 в I.

Неполадки замка зажигания

Проблемы возможны как с механической, так и с электрической частью устройства.

Ключ не поворачивается

Одной из неисправностей замка является проблема с ключом, когда он туго проворачивается либо не проворачивается вовсе. Довольно часто ситуация заканчивается поломкой ключа, в результате чего его часть остаётся внутри механизма. Решением проблемы подклинивающего замка может быть применение проникающей смазки, например, WD-40. Но не стоит забывать, что это всего лишь временное решение и в ближайшее время выключатель всё-таки придётся заменить.

Видео: замена замка при поломке ключа

Не функционируют приборы

Не включается стартер

При неполадках замка также могут возникать проблемы с запуском стартера. Причиной является повреждение контактов выключателя либо выход из строя контактной группы. Как правило, неисправность характерна для контактов, подающих питание на стартер. Проблема проявляется следующим образом: стартер не запускается либо для его включения требуется совершить несколько попыток. Чтобы определить, действительно ли неисправность в контактах, можно проверить напряжение на выводах при помощи контрольной лампы либо мультиметра.

Если было выявлено, что контакты пришли в негодность, необязательно менять полностью замок — можно заменить лишь шайбу с контактами.

Выключатели зажигания на автомобили ВАЗ моделей 2101-07

Монтаж замка зажигания

После ремонта или при полной замене замка важно установить новый узел на место правильно:

Теперь вам нужно лишь протестировать замок зажигания в разных режимах. Если вы подключили его правильно, то положения его будут соответствовать задуманным производителем.
