Схема подключения генератора ваз 21213 нива карбюратор
1 – передние фонари;
2 – боковые указатели поворота;
3 – электродвигатель омывателя фар*;
4 – регулятор напряжения;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – Аккумулятор;
7 – стартер;
8 – генератор;
9 – фары;
10 – моторедукторы очистителей фар*;
11 – звуковые сигналы;
12 – свечи зажигания;
13 – электромагнитный клапан карбюратора;
14 – катушка зажигания;
15 – моторедуктор очистителя ветрового стекла;
16 – датчик указателя температуры охлаждающей жидкости;
17 – распределитель зажигания;
18 – электродвигатель омывателя ветрового стекла;
19 – датчик указателя давления масла;
20 – датчик контрольной лампы давления масла;
21 – датчик контрольной лампы уровня тормозной жидкости;
22 – штепсельная розетка для переносной лампы;
23 – реле включения очистителей и омывателя фар*;
24 – реле включения ближнего света фар;
25 – реле включения дальнего света фар;
26 – реле-прерыватель очистителя ветрового стекла;
27 – дополнительный блок предохранителей;
28 – основной блок предохранителей;
29 – добавочный резистор электродвигателя отопителя;
30 – выключатель света заднего хода;
31 – выключатель стоп-сигнала;
32 – электродвигатель отопителя;
33 – реле-прерыватель аварийной сигнализации и указателей поворота;
34 – выключатель контрольной лампы стояночного тормоза;
35 – выключатель аварийной сигнализации**;
36 – прикуриватель;
37 – выключатель очистителей и омывателя фар*;
38 – переключатель электродвигателя отопителя;
39 – выключатель наружного освещения;
40 – трехрычажный переключатель;
41 – выключатель зажигания;
42 – выключатель освещения приборов;
43 – выключатели плафонов, расположенные в стойках дверей;
44 – плафоны освещения салона;
45 – указатель давления масла с контрольной лампой недостаточного давления;
46 – указатель уровня топлива с контрольной лампой резерва;
47 – тахометр;
48 – контрольная лампа стояночного тормоза;
49 – контрольная лампа заряда аккумуляторной батареи;
50 – контрольная лампа воздушной заслонки карбюратора;
51 – контрольная лампа габаритного света;
52 – контрольная лампа указателей поворота;
53 – контрольная лампа дальнего света фар;
54 – спидометр;
55 – выключатель контрольной лампы воздушной заслонки карбюратора;
56 – реле-прерыватель контрольной лампы стояночного тормоза;
57 – указатель температуры охлаждающей жидкости;
58 – контрольная лампа уровня тормозной жидкости;
59 – контрольная лампа блокировки дифференциала;
60 – выключатель контрольной лампы блокировки дифференциала;
61 – задние фонари;
62 – фонари освещения номерного знака;
63 – датчик указателя уровня и резерва топлива.
Порядок условной нумерации штекеров в колодках:
а – очистителей ветрового стекла и фар, реле-прерывателя очистителя ветрового стекла;
б – реле-прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя;
г – выключателя аварийной сигнализации.
* Устанавливались на части выпускаемых автомобилей;
** на автомобилях выпуска 90-х годов в связи с установкой реле-прерывателей 33 без пятого вывода, отсутствует коричневый провод, соединявший выключатель 35 с реле-прерывателем 33.
Генератор 9412.3701 устанавливается на автомобиль Нива 21214i с инжекторным двигателем. Представляем электрическую схему его подключения.
Примечания и дополнения
— На автомобиле Нива 21213 с карбюраторным двигателем устанавливается генератор 371.3701 с несколько иной схемой подключения подключения.
Еще статьи по автомобилю Нива 21214i
— Схема системы управления двигателем (ЭСУД) автомобиля Нива 21214I
Как выглядит электросхема автомашины ВАЗ-21213 или по-другому – Нива (карбюратор)? Данный вопрос волнует в основном тех владельцев, которые пытаются самостоятельно починить какой-либо элемент, пришедший в негодность.
В реальности схема содержит почти сотню узлов и приборов, потому в настоящей статье мы расскажем только об отдельных электрических цепях, чаще всего выходящих из строя.
Предохранители
Блок защитных устройств представляет собой в Ниве плату, на которой установлены одноразовые флажковые предохранители, содержащие внутри плавкую вставку. Каждая из них защищает одну или несколько электроцепей от перенапряжения.
Находится блок в салоне с левой стороны. Защитные средства пронумерованы. Так, 1 отвечает за работу:
- омывателя лобового стекла;
- вентилятора печки;
- очистителей всех фар;
- обогрев, дворник и омыватель стекла багажной двери.
Предохранитель за номером 2 контролирует:
- сигналы поворота, их работу в аварийном режиме, реле-прерыватель;
- лампы фонарей заднего хода;
- передние стеклоочистители;
- индикаторы приборной панели (уровень ОЖ и масла, положение карбюраторной заслонки, тормоз стояночный);
- указатели запаса горючего и температуры антифриза
3-4 – защищают цепь, соответственно, левого и правого дальнего света;
5-6 – ближний свет.
7 – предохранитель контролирует следующие элементы электрической схемы Нивы:
- габариты (задний правый и левый передний);
- подсветку госномера.
- подсветка приборной панели, прикуривателя, выключателей света в салоне;
- остальные габаритные сигналы.
9 – предохранитель отвечает за:
- поворотный указатель;
- реле-прерыватель и индикатор аварийной сигнализации;
- контакты включения нагревателя заднего стекла;
- клаксон;
- розетка;
- свет в салоне;
- задний стоп-сигнал.
- противотуманный свет (задний);
- моторчик очистителя фар (запуск, возврат в начальное положение).
16 – отвечает за работу прикуривателя.
Еще один блок находится в моторном отсеке. Там предохранители отвечают за:
Панель приборов
Все контролирующие приборы объединены между собой. Данная комбинация состоит, в частности, из:
- спидометра;
- тахометра;
- указателя температуры ОЖ;
- 12 ламп-индикаторов;
- датчика заряда АКБ;
- указателя уровня горючего.
Все они располагаются на панели.
На принципиальной схеме изображены комбинации имеющихся на панели приборов:
- тахометр (1);
- стабилизатор (2);
- подсветка панели (3);
- указатель разогрева ОЖ (4);
- уровень бензина (5);
- системы снижения уровня токсичности (6);
- обогрева стекла багажной двери (7);
- противотуманных фар (8);
- дальнего света (9);
- наружного освещения (10);
- сигналов поворота (11);
- уровня ТЖ (13);
- давления масла (14);
- блокировки дифференциала (15);
- резерва горючего (16);
- ремней безопасности (17);
- тормоза стояночного (18).
D1, D2 – это диоды (тип IN4002).
В автомобилях, выпущенных до 96 года, есть еще вольтметр (на схеме – 12).
И, наконец, имеются два резистора:
Генератор
В данную цепь входят:
- АКБ (1);
- генератор (2);
- комбинация приборов (3);
- резистор сопротивлением 51 Ом/5 Вт (4);
- диод (5);
- индикатор батареи (6);
- предохранители (7);
- включатель зажигания (8).
Генератор 9412.3701 устанавливается на автомобиль Нива 21214i с инжекторным двигателем. Представляем электрическую схему его подключения.
Примечания и дополнения
— На автомобиле Нива 21213 с карбюраторным двигателем устанавливается генератор 371.3701 с несколько иной схемой подключения подключения.
Еще статьи по автомобилю Нива 21214i
— Схема системы управления двигателем (ЭСУД) автомобиля Нива 21214I
Добавить комментарий Отменить ответ
Искать информацию
Наш новый канал в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля: TWOKARBURATORS
Читайте и подписывайтесь на новые статьи.
На двигателе карбюраторном ВАЗ-21213 устанавливается генератор типа 371.3701, на инжекторном двигателе ВАЗ-21214 – типа 9412.3701. Эти генераторы конструктивно схожи и представляют собой синхронные электрические машины переменного тока с электромагнитным возбуждением, с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем.
Генератор 371.3701
Схема соединений генератора 371.3701
1 – Аккумулятор;
2 – генератор;
3 – комбинация приборов;
4 – резистор 51 Ом, 5 Вт;
5 – диод;
6 – контрольная лампа заряда аккумуляторной батареи;
7 – блок предохранителей;
8 – реле зажигания;
9 – выключатель зажигания.
Генератор 9412.3701
Техническая характеристика генератора 371.3701
Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А
Техническая характеристика генератора 9412.3701
Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А
Статор и крышки генератора стянуты четырьмя болтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник генератора 9412.3701 напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку, передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с упорным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Передний подшипник генератора 371.3701 стянут четырьмя винтами между внутренней и наружной пластинами и может заменяться отдельно от передней крышки. Задняя часть генератора 9412.3701 закрыта пластмассовым кожухом на защелках. На задней крышке генератора 371.3701 установлен кожух с резиновым воздухозаборником, позволяющим забирать воздух для охлаждения генератора из верхней части подкапотного пространства, что уменьшает вероятность попадания воды в генератор при проезде глубоких луж и бродов. На двигателе 21214 такая опасность меньше, так как вместо механического вентилятора системы охлаждения (который неизбежно разбрызгивает воду), там установлены электровентиляторы, к тому же они находятся впереди радиатора.
Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две угольные щетки. Контактные кольца генератора 9412.3701 уменьшенного диаметра – это снижает окружную скорость вращения и уменьшает износ щеток. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения – неразборный, при выходе из строя его заменяют.
При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска). Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы.
Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 14 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей. При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток – отсоединить от выпрямительного блока и регулятора напряжения.
Проверка генератора
Для того чтобы убедиться в исправности регулятора напряжения, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2–14,7 В для генератора 9412.3701 и 13,6–14,6 В для генератора 371.3701.
Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе. Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка. Обмотки статора и ротора проверяются специальным дефектоскопом или электронным осциллографом – по форме кривых напряжения.
Видео
Схема соединений генератора 371.3701
1 – аккумуляторная батарея;
2 – генератор;
3 – комбинация приборов;
4 – резистор 51 Ом, 5 Вт;
5 – диод;
6 – контрольная лампа заряда аккумуляторной батареи;
7 – блок предохранителей;
8 – реле зажигания;
9 – выключатель зажигания.
На двигателе ВАЗ-21213 устанавливается генератор типа 371.3701, на двигателе ВАЗ-21214 – типа 9412.3701. Эти генераторы конструктивно схожи и представляют собой синхронные электрические машины переменного тока с электромагнитным возбуждением, с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем.
Техническая характеристика генератора 371.3701
Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А
Техническая характеристика генератора 9412.3701
Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А
Статор и крышки генератора стянуты четырьмя болтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник генератора 9412.3701 напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку, передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с упорным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Передний подшипник генератора 371.3701 стянут четырьмя винтами между внутренней и наружной пластинами и может заменяться отдельно от передней крышки. Задняя часть генератора 9412.3701 закрыта пластмассовым кожухом на защелках. На задней крышке генератора 371.3701 установлен кожух с резиновым воздухозаборником, позволяющим забирать воздух для охлаждения генератора из верхней части подкапотного пространства, что уменьшает вероятность попадания воды в генератор при проезде глубоких луж и бродов. На двигателе 21214 такая опасность меньше, так как вместо механического вентилятора системы охлаждения (который неизбежно разбрызгивает воду), там установлены электровентиляторы, к тому же они находятся впереди радиатора.
Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две угольные щетки. Контактные кольца генератора 9412.3701 уменьшенного диаметра – это снижает окружную скорость вращения и уменьшает износ щеток. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения – неразборный, при выходе из строя его заменяют.
При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска). Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы.
Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 14 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей. При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток – отсоединить от выпрямительного блока и регулятора напряжения.
Copyright © 2007-2020 Все права защищены. Все торговые марки являются собственностью их владельцев.
Схема подключения генератора 9412.3701 автомобиля Нива 21214i Генератор 9412.3701 устанавливается на автомобиль Нива 21214i с инжекторным двигателем. Представляем электрическую схему его подключения.
Схема подключения схема, подключения генератора 9412.3701 автомобиля Нива 21214i
Примечания и дополнения
— На автомобиле Нива 21213 с карбюраторным двигателем устанавливается генератор 371.3701 с несколько иной схемой подключения подключения.
Еще статьи по автомобилю Нива 21214i
— Схема системы управления двигателем (ЭСУД) автомобиля Нива 21214I
— Провода задних фонарей автомобиля Нива 21213
Нива имеет прекрасную проходимость и может составить конкуренцию многим современным джипам иностранного производства. Вместе с тем из-за такого существенного недостатка большинство собственников данных автомобилей испытывают значительные неудобства, в связи с чем принимают решение об усовершенствовании этого транспортного средства. Сделать это можно в том случае, если перенести генератор вверх.
Дело в том, что во время испытания ВАЗ-21213 на проходимость по пересеченной местности в генератор может попадать песок, грязь, камни и вода. Однако существует и еще один, достаточно весомый недостаток – на генератор постоянно попадает охлаждающая жидкость. Решить эту проблему можно, если прибегнуть к вышеуказанному методу. Но как сделать это правильно?
Следует понимать, что если вы используете ваш ВАЗ-21213 в большинстве случаев для поездок по городу либо трассе, то в переносе генератора нет никакой необходимости. Но если Нива используется для езды по бездорожью, то без этого просто не обойтись.
Советы по обслуживанию
Поиск неисправности системы зажигания заводская инструкция предписывает осуществлять в следующей последовательности:
Система зажигания: проводка на Нива 21213
Совет: быстро проверить коммутатор можно одним способом – взять его с рабочего автомобиля. Если с новым коммутатором автомобиль заведется, значит нужно покупать новый.
Генератор Нива 21213, схема подключения
На автомобиль Нива 21213 с карбюраторным двигателем 1,7 л устанавливается генератор 371.3701.
Вот схема его подключения.
Схема подключения генератора 371.3701 автомобиля Нива 21213
Описание схемы
В электрическую цепь встроен диод, позволяющий протекать току только в одном направлении.
Помимо этого, через резистор, минус может подаваться на обмотку возбуждения минуя лампочку (в случае если она повреждена). Тем самым обеспечивается резервный запуск генератора. Резистор и диод расположены в щитке приборов рядом с контрольной лампой заряда АКБ.
Электрическая цепь контрольной лампы защищена предохранителем №2 в монтажном блоке.
Примечания и дополнения
На автомобиль Нива 21214 с инжекторным двигателем устанавливается генератор 9412.3701. Он имеет некоторые конструктивные отличия от 371.3701, но принцип действия и порядок работы у них одинаковый.
Руководство по снятию и подключению генератора
Рекомендуем: Замена салонного фильтра в SsangYong Kyron
Процесс состоит из следующих действий:
- В первую очередь снимается отрицательная клемма с АКБ.
- Далее необходимо демонтировать защиту двигателя и правый брызговик.
- Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
- На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
- Затем откручивается вернее крепление, на котором находится натяжитель ремня.
- Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
- После замены или ремонта агрегат устанавливаем на место в обратном порядке.
Подключается генератор согласно схеме.
Схема подключения к электросети
Цена вопроса
Генератор ВАЗ 21214 имеет хорошую ремонтоспособность, что позволяет значительно экономить средства, если вовремя делать замену изношенных или поломанных деталей.
Если менять агрегат в сборе, то стоимость замены выйдет следующая:
- генератор 21214 – 3125 руб.;
- нижнее крепление – 133 руб.;
- болт крепления — 53 руб.;
- натяжная планка – 55 руб.;
- реле РС-527 – 57 руб.

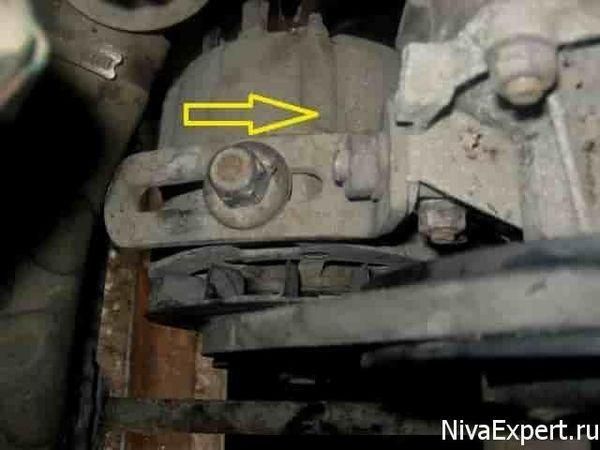

Замена генератора
Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:
Процедура представляет собой следующую последовательность действий:
- Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
- После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
- После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.
- Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
- Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.
- Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.
- Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.
- Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.
Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.
Рекомендуем: Предохранители ауди 80 б3: где находятся, замена
Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.
Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.
Демонтаж и подключение генератора на Нивах 2121: поэтапная инструкция
Генератор является источником электрической энергии для транспортного средства. В статье рассматривается генератор 21214, его конструктивные особенности, возможные неполадки и методы устранения, дается пошаговая инструкция, как снять и подключить устройство.
На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123.
Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения.
Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение – 13,2 — 14,7 В, вращение – правое.
Конструкция узла 21214
Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.
Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них – 3 диода отрицательные, 3 – положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.
В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.
Генератор Нива 21214
Рекомендуем: Как правильно заменить масло на Киа Сид самостоятельно?
Основные неисправности и способы их устранения
Проверка исправности агрегата выполняется с помощью мультиметра. После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.
Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене.
Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок.
Нюансы переноса генератора
Недостатком отечественных внедорожников Нива является расположение генераторного агрегата – внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).
Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.
Чертеж самодельного кронштейна
Последовательность действий при переносе:
- Демонтируем пропеллер, помпу и снимаем ремень.
- Открутив штатный кронштейн, можно снимать генератор.
- Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
- Затем следует выкрутить два болта и две шпильки.
- Далее устанавливается узел на новый кронштейн и производится окончательная сборка.
1. Схематическое изображение откручивания крепежного материала
2. Авто со снятым ремнем
3. Агрегат на новом месте
Таким образом, перенести генераторный узел наверх несложно.
Нюансы переноса генератора
Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).
Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.
Чертеж самодельного кронштейна
Последовательность действий при переносе:
- Демонтируем пропеллер, помпу и снимаем ремень.
- Открутив штатный кронштейн, можно снимать генератор.
- Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
- Затем следует выкрутить два болта и две шпильки.
- Далее устанавливается узел на новый кронштейн и производится окончательная сборка.
1. Схематическое изображение откручивания крепежного материала
2. Авто со снятым ремнем
3. Агрегат на новом месте
Таким образом, перенести генераторный узел наверх несложно.
На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123. Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения. Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.
Конструкция узла 21214
Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.
Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.
В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.
Генератор Нива 21214
Советы по обслуживанию
Поиск неисправности системы зажигания заводская инструкция предписывает осуществлять в следующей последовательности:
Система зажигания: проводка на Нива 21213
Совет: быстро проверить коммутатор можно одним способом – взять его с рабочего автомобиля. Если с новым коммутатором автомобиль заведется, значит нужно покупать новый.
Что представляет собой генератор
Генератор – устройство переменного тока, у которого в процессе работы возникает электромагнитное возбуждение. Конструкция генератора имеет встроенный выпрямительный блок, оборудованные диодами, выполненными из кремния, а также электронным регулятором напряжения.
Таким образом, агрегат из механической энергии создает электрическую и подпитывает аккумулятор автомобиля, а также обеспечивает энергией его устройства и системы. Схема соединений генератора на Нива-2121, 21213, 21214 представлена на рисунке.
Характеристики штатного генератора
Основные характеристики генератора, установленного заводом-производителем в Нива 21214, 21213, 2121, будут рассмотрены на примере генератора типа 9412.3701:
- ток – 80А;
- напряжение – 13,2 В,
- вращение – правое.
Стоимость штатных моделей электрогенераторов составляет 5-7 тыс. рублей. При возникновении поломки агрегата возможна замена его составных частей либо полная замена на оригинал или аналоги. Цена наиболее распространенных представлена в таблице.
Аналог | Артикул | Стоимость, в рублях |
Генератор ВАЗ-2104-21073,21214 | 9412.3701-03 | 5900 |
Генератор ВАЗ-2104-21073,21214 | 372.3701-03/05 | 3800 |
Генератор ВАЗ 2121-21213,21214 | 9412.3701 | 5450 |
Из таблицы видно, что в процессе замены генератора на Ниве можно отдать предпочтение более дешевому универсальному аналогу.
Панель приборов
Все контролирующие приборы объединены между собой. Данная комбинация состоит, в частности, из:
- спидометра;
- тахометра;
- указателя температуры ОЖ;
- 12 ламп-индикаторов;
- датчика заряда АКБ;
- указателя уровня горючего.
Все они располагаются на панели.
На принципиальной схеме изображены комбинации имеющихся на панели приборов:
- тахометр (1);
- стабилизатор (2);
- подсветка панели (3);
- указатель разогрева ОЖ (4);
- уровень бензина (5);
- системы снижения уровня токсичности (6);
- обогрева стекла багажной двери (7);
- противотуманных фар (8);
- дальнего света (9);
- наружного освещения (10);
- сигналов поворота (11);
- уровня ТЖ (13);
- давления масла (14);
- блокировки дифференциала (15);
- резерва горючего (16);
- ремней безопасности (17);
- тормоза стояночного (18).
D1, D2 – это диоды (тип IN4002).
В автомобилях, выпущенных до 96 года, есть еще вольтметр (на схеме – 12).
И, наконец, имеются два резистора:
Нюансы переноса генератора
Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).
Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.
Чертеж самодельного кронштейна
Последовательность действий при переносе:
- Демонтируем пропеллер, помпу и снимаем ремень.
- Открутив штатный кронштейн, можно снимать генератор.
- Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
- Затем следует выкрутить два болта и две шпильки.
- Далее устанавливается узел на новый кронштейн и производится окончательная сборка.
Таким образом, перенести генераторный узел наверх несложно.
Руководство по снятию и подключению генератора
Процесс состоит из следующих действий:
- В первую очередь снимается отрицательная клемма с АКБ.
- Далее необходимо демонтировать защиту двигателя и правый брызговик.
- Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
- На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
- Затем откручивается вернее крепление, на котором находится натяжитель ремня.
- Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
- После замены или ремонта агрегат устанавливаем на место в обратном порядке.
Подключается генератор согласно схеме.
Схема подключения к электросети
Цена вопроса
Генератор ВАЗ 21214 имеет хорошую ремонтоспособность, что позволяет значительно экономить средства, если вовремя делать замену изношенных или поломанных деталей.
Если менять агрегат в сборе, то стоимость замены выйдет следующая:
- генератор 21214 – 3125 руб.;
- нижнее крепление – 133 руб.;
- болт крепления — 53 руб.;
- натяжная планка – 55 руб.;
- реле РС-527 – 57 руб.
Подключается генератор согласно схеме.
Схема подключения к электросети
Проводка и соединения
Одно из самых слабых мест в схеме питания Нивы (да и любого другого автомобиля) – соединение силового провода с генератором. Устройство расположено низко и практически не защищено от воды и грязи. Даже если это соединение выглядит нормальным, имеет смысл его разобрать и осмотреть место контакта. Разбираем, осматриваем, при необходимости зачищаем, наносим токопроводящую смазку, собираем.
Наконечники силовых проводов явно требуют чистки
Следующее слабое место – соединение минусового провода АКБ с двигателем. Расположено оно не в самом удачном месте и постоянно в грязи. В результате соединение окисляется и хороший контакт пропадает. Делаем то же самое: разбираем, чистим, собираем.
Соединение минусового провода с массой на Ниве
Стоит также осмотреть наконечники на клеммах аккумуляторной батареи. Они могут быть окислены (белый налет) или болтаться. Чистим, наносим токопроводящую смазку, затягиваем.
Наконечник на клемме аккумуляторной батарее Шевроле просто лопнул
В остальном же проводка и соединения на Нивах ведут себя вполне корректно, но это не значит, что все это будет стоять вечно. Не ленимся, осматриваем соединения, провода. При необходимости прозваниваем.
Комментарии
Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.
На видео показана пошаговая замена генераторного агрегата на Ниву (автор видео — Иван Матиешин).
Хватает ли на Ниву Шевроле генератора на 80 ампер?
Или все-таки лучше взять помощнее — на 100 ампер? Задумался я недавно над таким вопросом, ибо либо мой гена порядком поизносился и уже не может выдавать требуемого напряжения. А потому мой аккумулятор практически всегда на издохе, вот и приходится чуть что — сразу отключать приборы, печку и тп. В общем, если гена хреновый, то даже музыку на природе пару часов не послушаешь, АКБ сдохнет. А раз так и настало время его сменить, то быть может сразу взять помощнее?
На моей Ниве Шевроле 2004 года выпуска стоит генератор на 80 ампер, стандартный. Вот такой:
Ремень генератора я недавно поменял, целая история была, как он у меня порвался и я с горем пополам добрался до дома. Обязательно прочитайте, думаю многим будет полезно. И возите с собой второй запасной ))
Также полезные сведения для владельцев Шевиков — у машин до сентября 2003 года генератор с нижним расположением, это не есть гуд, при преодолении глубоких луж и бродов его как правило заливает и такая ситуация — не фонтан, сами понимаете. Ведь не зря многие автолюбители переносят гены куда повыше, как на Нивах, так и на Шевиках.
А вот с сентября 2003 Шевики пошли уже с верхним расположением генератора, это уже отличное решение. Гена находится вверху справа, если стоят лицом к открытому капоту. При преодолении луж залить его будет куда сложнее, чем нижние.
Вот я и задумался, а быть может поставить генератор помощнее, ибо в планах поставить багажник и конечно же люстру, 4 лампы от hella думаю вполне отлично впишутся. Плюс также буду ставить лебедку, а она тоже садит АКБ нехило. И если гена слабый, то при борьбе с бездорожьем мы можем получить ситуацию, когда в темноте буксуем, включили люстру, движок кипит — оба вентилятора молотят в полную силу, тянем лебедкой — хватит ли гены на 80 ампер? Такое потребление энергии, конечно, будет не часто, но когда случится — лучше ведь перестраховаться?
Так что присматриваю гену на 100 ампер Прамо, стоит порядка 3500 рублей. Но для начала проверим генератор, который мне достался с машиной по умолчанию. Сдается мне, либо щетки там износились, либо еще что — ну не может он нормально заряжать батарею, за 4 месяца летней эксплуатации уже подзаряжал новый аккумулятор 3 раза. Видать гена заряжает только поверхностно.
С другой стороны не будет ли гена на 100 ампер лихо садить батарею, все-таки аккум новый и будет неправильно, если он отработает всего год-два. Как опять же читал на форумах, более мощный гена укорачивает жизнь аккумулятора.
Почитал отзывы Шнивоводов — большинство говорит, что на сотку ставить — дело хорошее, но только тогда, когда он на самом деле нужен, в смысле нужен гена увеличенной мощности. Ибо штатного вполне хватает, если он работает так, как должен. Но если на машине будет лебедка и дополнительный свет, то лучше все-таки поставить генератор на 100 ампер. Будем думать ))
Штатный генератор накрылся — поставил китайский. Пока полет нормальный. Вот такой:
Кто что думает, делитесь мыслями в комментах.
А) Обрыв ремня.
Тщательно изучите наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место назначения пригодятся ключи-головки 17 либо 13, исходя из года выпуска авто, также крепкая плоская отвертка.
Отсоедините датчик положения КВ (к примеру, на 21213,21214).
Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.
Наденьте ремень на свой профессионализм место для посадки.
После завершения установки отрегулируйте натяжение, контролируя прогиб при надавливании огромным пальцем на просвет ремня меж шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования угрожает проскальзыванием ремня с его предстоящим повреждением и разрывом.
Б) Отгорание проводов, плохой контакт в цепи.
При размыкании цепи на выводах Б, В и Ш подтяните гайки или поменяйте клеммы на новые.
Читайте также:
