Как заменить сальник редуктора заднего моста ваз 2104

Обновлено: 21.04.2025

Большинство владельцев ВАЗ 2107 полагают, что замена сальника редуктора заднего моста процедура очень сложная и нужно везти автомобиль в автосервис. В этой статье мы постараемся убедить вас, что такой ремонт на "семерке" можно выполнить самостоятельно, следуя подробным инструкциям опытных мастеров.
Прежде всего, стоит ознакомиться с конструкцией узла:

Причины и признаки поломки

Как правило, сальник в редукторе ВАЗ 2107 меняют, потому что он начинает подтекать. С годами эксплуатации уплотнительная кромка может ссохнуться или порваться. Также причиной течи может стать неправильная установка сальника.

Наверняка выявить неисправность можно по таким признакам:

После длительной стоянки на дороге осталось масляное пятно.
На корпусе моста появились капельки масла.
Возле хвостовика редуктора видны характерные следы подтекающего масла.

Выбор сальника

При выборе сальника нужно обращать внимание на то чтобы уплотнительная кромка была изготовлена из фторкаучука (FPM), а также чтобы сальник был от известного производителя. Ниже в таблице представлены артикулы сальников заднего моста, которые можно приобрести для ВАЗ 2107:

Также для замены сальника понадобится распорная втулка: 2101-2402029-01.

Инструменты и материалы для работы:

вороток с трещоткой;
набор головок;
шестигранник на двенадцать;
две шлицевых отвертки;
молоток;
домкрат;
ключ для колесных болтов;
оправка для установки сальника;
проникающая смазка;
емкость для сбора масла;
динамометрический ключ;
цифровые или механические весы;
свежее масло в задний мост.

Пошаговый процесс замены

Загоняем автомобиль на яму и откручиваем болты крепления карданного вала, предварительно сделав метку на фланге кардана и редуктора. После откручивания кардана, подвязываем его на проволоке, чтобы не мешал.

Затяжка гайки

Теперь самый важный момент - затяжка гайки. Для правильной затяжки гайки нужно произвести подготовительные работы:

вывесить заднюю часть автомобиля;
снять задние колеса и тормозные барабаны.

Затягиваем гайку до того момента пока почувствуете легкий упор. Таким образом, мы подвели подшипники к новой распорной втулке, но у нас появился люфт фланца. Он должен быть. Это нормальное явление с новой распорной втулкой. Подтягиваем гайку по 10-20 градусов и проверяем люфт. Затягиваем гайку до того момента пока не уйдет люфт. Далее проверяем усилие на срыв фланца с помощью цифровых весов. Вставляем "ухо" весов в отверстие на фланце и под прямым углом тянем. Усилие срыва должно быть в пределах 1.5 кг. Если усилие меньше 1.5 кг, подтягиваем гайку буквально по градусу и контролируем усилие.

Момент затяжки гайки должен быть от 12 до 26 кг/м при достижении требуемого усилия. Если после устранения люфта фланца усилие значительно больше 1.5 кг, значит вам попалась бракованная распорная втулка.

Далее производим обратную сборку:

Прикручиваем кардан по меткам;
Заливаем новое масло (лить нужно масло с допусками API GL-4/ GL-5, объем 1.5 литра);
Устанавливаем тормозные барабаны и колеса.

Важные нюансы в работе

При забивании сальника с помощью оправки не перестарайтесь. Наносите несильные удары и контролируйте глубину захода сальника. Если сильно будете бить, можно с легкостью повредить сальник;
Перед установкой сальника нужно смазать ободок и уплотнительную кромку свежим маслом;
Перед установкой осмотрите фланец на износ в районе прилегания уплотнительной кромки сальника. Если есть "борозда” фланец нужно заменить.

Как видите, сам процесс замены сальника редуктора ВАЗ 2107 довольно простой и не занимает много времени. Самое главное в этой работе - правильно затянуть гайку фланца заднего моста.

Наглядно процесс замены сальника редуктора заднего моста ВАЗ 2107 в этом видео :

Замена редуктора своими руками – процесс трудоемкий, который включает в себя не только приобретение нового узла (достаточно дорого), но и временные затраты. Поэтому прежде чем начинать, необходимо убедиться в неисправности именно редуктора. Определить признаки можно так:

Устройство редуктора заднего моста ВАЗ-2107

Если мост шумит и на нейтралке, и на скоростях – редуктор здесь не причем. Если же гул возникает только на скорости (независимо от числа) – ремонт, ну или на крайний случай, замена редуктора неизбежны.

Когда признаки определены, необходимо провести еще одну проверку:

Если шум не изменился, то редуктор явно исправен и причина неприятностей никак не в нем. Здесь проверяются другие агрегаты привода. Ну а если шумы во время движения без нагрузки отсутствуют, то речь идет об изношенных шестеренках редуктора, которые шумят лишь во время движения с нагрузкой.

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

Причины поломки редуктора ВАЗ 2107

Конструкция редуктора достаточно надежна и “семерка” может проехать 100-300 тысяч километров без ремонта заднего моста. Преждевременный износ шестерен появляется лишь при неправильной эксплуатации:

несвоевременная замена трансмиссионного масла;
использование некачественного масла;
эксплуатация моста при недостаточном уровне масла;
частые пробуксовки автомобиля или эксплуатация в экстремальных режимах нагрузки.

Инструменты и материалы

баллонный ключ;
домкрат;
набор ключей на 13, 14;
головка на 17 для откручивания полуосей;
ключ для откручивания сливной пробки на мосту;
молоток;
тара для слива масла;
новый редуктор.

Регулирвка и установка редуктора ВАЗ 2107

Регулировки глубины зацепления главной пары

В этом случае необходимо подобрать толщины регулировочной шайбы.

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Обратно к сборке…

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Регулировка редуктора Ваз 2107

Проверка исправности сальника хвостовика

Первым признаком того, что необходима замена сальника хвостовика на автомобиле ВАЗ 2107, является наличие следов смазывающего вещества, пыли и грязи на внешней части заднего моста. Определить наличие потеков на заднем мосту не составит особого труда. Для этого требуется забраться под автомобиль и осмотреть мост.

При значительном износе сальника под автомобилем можно обнаружить лужу масла. Если своевременно не прибегнуть к разрешению проблемы, то масло может вытечь из моста, что приведет к его быстрой поломке. Несмотря на то, что манжет является мелкой деталью в автомобиле, но его исправность играет очень важную роль.

Последовательность работ при замене сальника редуктора следующая:

Измеряем и записываем момент сопротивления вращению фланца (полуоси должны быть сняты!).
Отворачиваем гайку фланца.
Снимаем фланец с шлицев вала.
Разжимными пассатижами вынимаем сальник. При отсутствии пассатижей можно поддеть его отвёрткой. Старайтесь не повредить поверхность гнезда.
Осматриваем фланец. Если его поверхность имеет выраженную канавку в том месте, где терлась рабочая кромка сальника, то перед установкой нового сальника в гнездо вкладываем шайбу толщиной 1 мм. Если фланец имеет повреждения на рабочей поверхности, заменяем его на новый.
Смазываем литолом наружную поверхность сальника и через оправку подходящего диаметра аккуратно забиваем его в гнездо картера. При отсутствии оправки запрессовываем сальник, равномерно постукивая по торцу вдоль окружности наружного диаметра. Следите за тем, чтобы не было перекосов — рабочая кромка должна стоять строго перпендикулярно оси вала.
Осматриваем заходную фаску на фланце. Она не должна иметь дефектов, которые способны повредить рабочую кромку. Устанавливаем фланец, избегая резких движений и ударов, чтобы не сбить пружину с сальника. Перед установкой можно смазать фаску фланца трансмиссионным маслом, чтобы облегчить процесс.
Заворачиваем гайку, периодически проверяя момент сопротивления вращению фланца. Помните, что в конце затяжки сопротивление в подшипниках возрастает гораздо интенсивнее, чем в начале. Момент сопротивления вращению должен быть на 1–2 кгс.см больше того, который мы записали перед отворачиванием гайки. В любом случае, если момент превысил 9 кгс.см, а подшипники в мосту оставались старые, снова снимаем фланец, вынимаем внутреннее кольцо подшипника и меняем распорную втулку. Если подшипники новые (новые — значит, не проехали ни одного километра, потому что уже через сто километров пробега их можно считать старыми, для целей регулировки), то нормальный момент сопротивления вращению после затяжки гайки для них должен находиться в пределах 16–20 кгс.см. Замена заднего подшипника влияет на регулировку шестерён, поэтому для выполнения этой процедуры ознакомьтесь с соответствующей инструкцией.

Для предотвращения самоотворачивания гайка фланца имеет специальную пластмассовую вставку, которая, сминаясь об резьбу, создает дополнительное сопротивление как при завинчивании, так и при отвинчивании. Как правило, такие гайки выдерживают до десяти отвинчиваний без потери стопорящих свойств. Если возникли сомнения, возьмите новую гайку.

Устанавливаем обратно полуоси, тормозные барабаны, прикручиваем карданный вал, заливаем масло. Совершаем пробную поездку и если все в порядке, радуемся жизни, до тех пор, пока под мостом вдруг снова не обнаружим предательское пятно…

Прочитайте, может пригодится: Как снять полуось, замена сальника, размер, чертеж, инструкции с фото и видео

Видео: Как проводить работы на ВАЗ 2107

Самоблокирующийся дифференциал

Самый распространенный способ повышения проходимости автомобиля — это поставить самоблокирующийся дифференциал. Главное достоинство этого устройства в том, что с его помощью исключается блокировка колес “навсегда”. Это важно, так как предотвращение включения блокировки, когда в этом нет необходимости, способствует защите полуосей от критических нагрузок.

Различают следующие виды блокировок дифференциала:

Дисковая — реализуется за счет использования фрикционных муфт. Эти муфты вступают в работу сразу, как только колеса начинают вращаться с неравномерной скоростью. Недостаток этого механизма в том, что он требует применения не дешевого трансмиссионного масла, а также требует довольно частого выполнения регулировочных работ по настройке узла. Это далеко не самый лучший механизм для автомобиля ВАЗ 2107.
Вискомуфтовая блокировка — работа такого устройства основывается на применении липких дисков, погруженных в специальную жидкость. Она затвердевает при нагревании, обеспечивая сцепление шестерней — то есть дифференциал блокируется. Нагревается жидкость в момент изменения угловой скорости колес на оси(когда скорость вращения колес становится разной). Недостаток этого механизма в том, что они требуют полной герметичности узла, и работают эффективно только при недлительном буксовании.
Винтовая блокировка или червячная — это лучший вариант автоматической блокировки для ВАЗ 2107. Реализуется механизм на применении червячных винтов, которые вращаются при езде авто по прямой, а при смене угловой скорости колес, они смещаются в пазы, посредством чего и происходит стопорение дифференциала. Как только авто выбирается из грязевого плена, то блокированный механизм возобновляет свою нормальную работу за счет перемещения червячных винтов на свои места.
Планетарная — принцип работы похож на червячную схему, только вместо шестерней, применяются шарики. За счет шариков происходит блокирование колес, а в работу они вступают при изменении тягового усилия между двигателей и осью. По сравнению с самоблокирующимся червячным редуктором, планетарный обходится примерно в 2 раза дешевле.

Кроме автоматической блокировки дифференциала, есть также принудительная, которая подключается при необходимости.

Блокировка дифференциала повышенного трения

При движении автомобиля по неровной дороге или в повороте его ведущие колеса проходят различный путь, что приводит к дополнительной нагрузке на шины и детали трансмиссии (например главная пара). Это обстоятельство существенно увеличивает их износ и ухудшает управляемость. В эпоху малых скоростей и отсутствия автомобильных дорог эта проблема не причиняла водителям особого беспокойства, а цельная ведущая ось лишь повышала проходимость автомобиля.

Однако, техника совершенствовалась, скорости возрастали, что привело к необходимости развязать между собой ведущие колеса. Таким устройством, позволяющим колесам вращаться с разной скоростью послужил дифференциал – планетарный механизм, распределяющий крутящий момент поровну между полуосями.

Но, несмотря на увеличение устойчивости и управляемости автомобиля, дифференциал значительно снизил его проходимость, именно заводской Вазовский дифференциал страдает таким недостатком. Этот недостаток возникал из-за того, что величина крутящего момента задавалась колесом, имеющим худшее сцепление с дорогой. Из-за этого одно колесо начинало пробуксовывать, а второе просто останавливалось.

Использование ручной блокировки дифференциала не смогло решить данную проблему, так как такое устройство годилось лишь преодоления труднопроходимых участков дороги и требовало от водителя постоянного внимания.

Необходимость автоматической блокировки дифференциалов привела к созданию всевозможных конструкций самоблокирующихся дифференциалов (дифференциалов повышенного трения). Такие дифференциалы не требуют от водителя дополнительных действий и даже компенсируют некоторые ошибки.

Наибольшее распространение при тюнинге серийных автомобилей получили самоблокирущиеся дифференциалы винтового типа. Это связано с их высоким ресурсом и отсутствием проблем при установке. Благодаря относительно несложной конструкции, такие дифференциалы доступны и почти не требуют технического обслуживания.

Недостатком большинства конструкций блокировок дифференциалов является возникновение кратковременных пиковых нагрузок, появляющихся в момент включения блокировки. Особенностью винтовой блокировки являются сглаженный процесс включения-выключения, что предупреждает повышенный износ трансмиссии. Кроме того, при включении винтовой блокировки на рулевое колесо не передается дополнительное толчковое усилие (что характерно при установке дисковых блокировок на переднеприводные автомобили).

Установка самоблокирующегося винтового дифференциала значительно увеличивает проходимость и устойчивость автомобиля на скользкой дороге. Благодаря оптимальному перераспределению крутящего момента между ведущими колесами, буксующее на скользкой дороге колесо разгружается, а колесо, имеющее лучшее сцепление с дорожным покрытием, получает дополнительный крутящий момент. Автомобиль с винтовой блокировкой быстрее разгоняется по льду и плотному снегу, легче управляется в поворотах и предупреждает срыв ведущих колес при резком старте на асфальте.

Для еще более комфортной езды в систему блокировки дифференциала устанавливается муфта предварительного натяга, которая выравнивает срабатывание блокировки и уменьшает нагрузки на трансмиссию автомобиля. Величина преднатяга показывает минимальный крутящий момент, действующий на колесо, независимо от его положения на дороге. Оптимальное значение преднатяга зависит от условий эксплуатации автомобиля: меньший преднатяг облегчает управление машиной на резких поворотах, а больший – повышает проходимость на плохой дороге. Однако, учесть все нюансы конструкции автомобиля, манеры вождения и дорожного (или бездорожного) покрытия смогут только опытные профессионалы. Таковыми являются специалисты Клуба Турбо, которые при установке блокировки дифференциала выставят (по желанию клиента) наиболее подходящую величину преднатяга (для езды в обычных условиях значение предварительного натяга устанавливается, как правило, равным 4 кг).

В силу конструктивных особенностей винтовых самоблокирующихся дифференциалов, при их изготовлении требуется соблюдать высокую точность, а высокие механические нагрузки предполагают большой запас прочности комплектующих.

Любой узел автомобиля может прийти в негодность по самым разным причинам. Произойти это может и с сальниками в редукторе заднего моста ВАЗ 2107. Подавляющее большинство автолюбителей считают замену этих сальников делом чрезвычайно сложным и немедленно отправляют машину в автосервис. В этой статье мы попытаемся доказать читателю, что поменять такой сальник можно и своими руками.

Назначение редуктора заднего моста

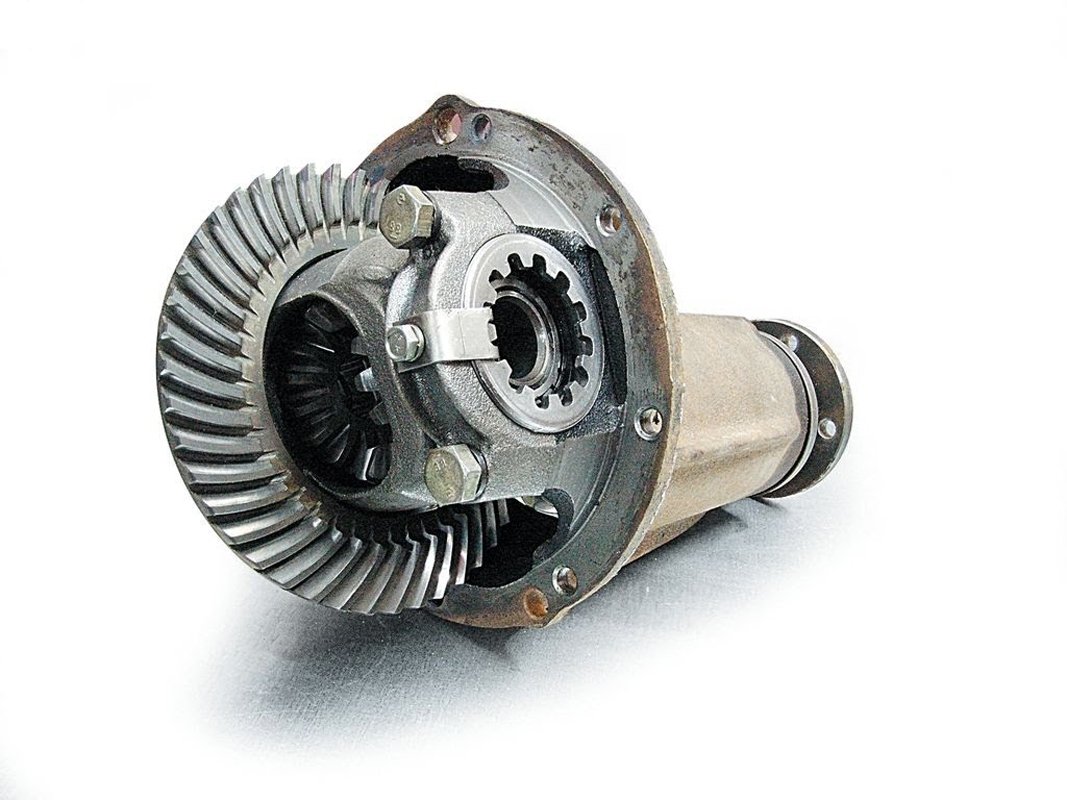

Редуктор заднего моста

Напрямую подать крутящий момент с двигателя на ведущие колёса нельзя: они будут вращаться слишком быстро и управлять машиной будет невозможно. Необходимо какое-то промежуточное звено между двигателем и колёсами. Таким промежуточным звеном и является редуктор заднего моста. Его задача — получить крутящий момент с двигателя и подать на ведущие колёса, предварительно распределив его в зависимости от расстояния, проходимого колёсами.

Причины замены сальника и симптомы неисправности

Сальники в редукторе меняют по одной причине: они начинают подтекать. Сальник может состариться, порваться или же быть некачественным с самого начала, что неизбежно скажется на сроке его службы. Кроме того, герметичность редуктора может быть нарушена из-за неправильного монтажа, в результате чего сальники сдавливаются слишком сильно. Определить неисправность можно по следующим признакам:

На заднем мосту, в районе редуктора, появились небольшие капли масла.
После выезда со стоянки на асфальте остаётся масляное пятно.
На хвостовике редуктора появился небольшой радиальный люфт. Определить его просто: достаточно лишь подвигать хвостовик руками вверх и вниз. Как правило, такой люфт свидетельствует не только о порвавшихся сальниках, но и об износившихся подшипниках.

Именно на нём можно обнаружить люфт

Необходимые инструменты и расходные материалы

Новый сальник редуктора заднего моста.
Комплект накидных ключей.
Динамометр.
Динамометрический ключ.
Капроновая нить длиной 50 см.
2 длинных болта на 10.
Плоскогубцы.
Молоток.
Обрезок трубы диаметром 4 см и длиной 10 см.
Ёмкость для слива масла.

Последовательность действий при замене

Автомобиль устанавливается над смотровой ямой. На заднем мосту откручивается пробка, масло с редуктора сливается в ранее подготовленную ёмкость. Цилиндрический фланец редуктора обматывается капроновой нитью, которая затем прикрепляется к динамометру. Динамометр тянется вниз до тех пор, пока фланец не начнёт вращение. Значение, которое наблюдается на динамометре в момент начала вращения, запоминается или записывается.

Это усилие измеряется с помощью динамометра

Для этой операции удобно использовать накидной ключ на 27

Фланец с хвостовика снят

Для этой операции потребуется трубка и молоток

Фланец затягивается динамометрическим ключом

Видео: Как проводить работы на ВАЗ 2107

Важные нюансы

Выше упоминалось о показаниях динамометра, и это не случайно. Затяжка фланца — процесс очень ответственный, и производится она только с помощью динамометрического ключа. Это позволяет избежать излишнего сдавливания сальника, которое ведёт к нарушению герметичности всего редуктора. Делается это так: если при первом измерении усилие на динамометре составляло 2.8 – 3 кг, то усилие на динамометрическом ключе при затягивании не должно превышать 6.3 кг. Если на динамометре было 4.3 кг, то на ключе при затягивании должно быть не более 9 кг и т. д. Если динамометр показал 2,7 кг, а ключ при затягивании показывает 9 кг и более, значит, регулировочная втулка редуктора полностью изношена и нуждается в срочной замене.
После снятия фланец следует тщательно осмотреть на предмет сильных потёртостей и трещин. Если таковые имеются, фланец необходимо заменить. Если этого не сделать, новый сальник очень быстро придёт в негодность.
Перед тем как вбивать сальник трубкой, его рекомендуется смазать литолом. Это существенно облегчает посадку нового сальника на штатное место.
Нанося удары молотком по трубе, не нужно слишком усердствовать: при сильном ударе труба легко перерубает сальник.

Как видим, сама по себе замена сальника отнимает не слишком много сил, да и добраться до него не так трудно: достаточно поставить машину на смотровую яму с хорошим освещением. А вот затянуть фланец так, чтобы он не раздавил новый сальник — задача более сложная. Именно поэтому автовладельцу необходим динамометр и специальный ключ, без показаний которых вскрывать редуктор заднего моста категорически не рекомендуется.

Редуктор заднего моста служит для увеличения крутящего момента и передачи его под углом 90⁰ на колеса автомобиля от карданного вала. Простым языком, он увеличивает усилие, передаваемое на колеса от вторичного вала КПП.

Блок редуктора состоит из главной (гипоидной) передачи и блока дифференциала (сателлитов).

Все вращающиеся валы, которые выходят из моста (полуоси и ведущий вал редуктора), защищены от окружающей среды сальниками, т.к. мост наполняется маслом.

При выходе их из строя масло начинает подтекать.

Почему течёт масло из редуктора заднего моста ВАЗ 2107, 2106?

Важно понимать, когда сальник течёт, а когда имеется простое запотевание. Если после использования машины около сальника не видно капель масла, можно считать, что сальник просто потеет. В ситуации, когда будут видны капли масла или след по которому шла капля, можно считать, что сальник течёт.

Причины течи сальника моста заднего редуктора ВАЗ 2107, 2106:

Износ маслосъёмных элементов сальника.
Разрыв стягивающей пружинки сальника.
Брак сальника.
Выработка на фланце.
Неисправный или засорённый сапун редуктора.

Когда сальник просто потеет, на редукторе ВАЗа, его можно и не менять, а если он течёт, то менять нужно обязательно! Но перед тем как менять сальник, проверьте работает ли сапун редуктора, просто понажимав на его головку, при этом она должна немного двигаться. Если она неподвижна, то в течи виноват скорее всего именно сапун, т.к. он не даёт выйти газам из редуктора из-за чего создаётся избыточное давление и давит масло из сальника. Так же попробуйте открутить и продуть сапун перед тем, ка решиться на замену сальника редуктора. Давайте теперь поговорим о его замене.

Сальники – важная составляющая автомобиля

Для начала, прежде чем перейти к процедуре замены, разберемся, а для чего вообще нужна замена сальника в заднем мосту ваз 2107? Во все времена человечество стремилось достичь некоего совершенства во всем, будь то приготовление пищи, строительство домов или усовершенствование автомобиля. Ничего удивительного в этом нет. И придумывая очередную деталь для автомобиля, инженеры никогда не обходят вопроса о сальниках или манжетах. Зачем они нужны? Манжеты или сальники – детали недорогие, но очень важные. Ведь по причине их неисправности подтекает масло, а это уже проблема. Изнашивается сальник из-за того, что со временем его резиновая рабочая поверхность утрачивает эластичность. В результате сальник уже не способен противостоять напору и смещается с места. Сама замена сальника заднего моста ваз 2107, видео которого представлено здесь, процедура довольно простая.

Замена сальника заднего моста ваз 2107 своими руками.

Для начала приготовим запчасти и инструмент. Из новых частей нам понадобятся:

Подготовили всё и начинаем замену!

Подготовка и демонтаж сальника редуктора.

Загоняем авто на яму или эстакаду и сливаем масло с моста (не забываем сразу закрутить сливную пробку обратно). Делаем метку маркером в месте соединения кардана с редуктором (что бы не сбить балансировку во время установки). Берём ключ на 13 и крепкую отвёртку или какую-нибудь монтажку и откручиваем гайки, крепящие кардан к редуктору.

Назначение редуктора заднего моста ВАЗ 2107

Основным тяговым узлом автомобиля считается двигатель. Именно он является источником энергии, которая необходима для перемещения транспортного средства.

При этом прямая передача энергии от коленвала к колесам невозможна — последние будут слишком быстро вращаться, и управление автомобилем станет невыполнимой задачей.

Казалось бы, что для передачи энергии хватило бы и одной коробки передач (как это сделано на мотоцикле). Но не все так просто.

В автомобиле не одно, а два колеса на оси, и каждое из них должно вращаться с одинаковой скоростью.

По сути, в одном узле скрывается два важных устройства — дифференциал (его задача — распределить энергию на колеса в равной пропорции) и редуктор (он предназначен для снижения скорости вращения вала).

Диагностика поломок редуктора моста

Неисправности редуктора проявляют себя появлением странного шума во время движения. Но сложность в том, что определить источник постороннего звука не так просто.

Чтобы точно выявить причину, стоит провести небольшую диагностику:

Разгоните авто на ровной дороге до 20-25 км/ч и продолжайте увеличивать скорость (желательно делать это как можно плавней).

При этом прислушивайтесь к лишним звукам и фиксируйте, при какой скорости они появляются и пропадают.

Разогнавшись до нужной скорости, отпускайте газ и постепенно гасите скорость мотором. Снова прислушивайтесь к моменту, когда шум становится больше или пропадает вовсе.

Чаще всего посторонний звук в редукторе должен появляться и пропадать при одинаковой скорости;

Разгоните авто до 90-100 км/час, и переводите ручку КПП в нейтральную позицию.

Теперь выключайте зажигание и катитесь на авто (машина должна остановиться сама).

Уделяйте внимание шумам во время снижения скорости. Если при таком испытании появлялся подозрительный звук, то он исходил явно не от шестеренок главной передачи.

В случае, когда при первом испытании посторонний шум был, а во втором нет, то проблема именно в редукторе или подшипника ведущей шестеренки;

Остановите авто и постепенно повышайте обороты. Если появляются шумы, похожие на те, чтобы были в первой проверке, то проблема не в редукторе.

Диагностика сальников КПП ВАЗ 2107

В проверке система трансмиссии нуждается, если стали отмечаться подтекания трансмиссионного масла под машиной, появление шума, скрежет со стороны КПП. Течь может быть между коробкой и раздаткой. Также, при изношенных уплотнительных элементах могут отмечаться трудности при смене скоростей. В большинстве случаев, необходимость в замене сальника КПП возникает после 60000 км пробега.

Проверке подлежит и сальник хвостовика КПП. В том случае, если данный составляющий элемент коробки пришел в негодность, отмечаются течи жидкости. Износ сальника хвостовика может быть по причине его естественного износа, механического повреждения. Качественные изделия не потеряют свои свойства и после 70000 км пробега.

Особенности замены редуктора заднего моста

Если вы убедились в неисправности столь важного узла, то выручить может только замена редуктора заднего моста ВАЗ 2107. В принципе, эту работу можно с легкостью сделать и своими руками:

Загоняйте авто на эстакаду (можно работать на яме в гараже).
Подкладывайте под колеса противооткатные башмаки (при их отсутствии можно поставить обычный камень или кирпич).
Сливайте масло с редуктора (перед этим желательно немного покататься на авто, чтобы подогреть смазывающий состав).
Дождитесь, пока все масло вытечет из узла.
Снимайте оба задних колеса по очереди и подставляйте опоры.
Демонтируйте тормозные барабаны и полуоси (последнюю лучше снять, а не оставлять болтаться на автомобиле).
Откручивайте редуктор и кардан .
Убедитесь в целостности прокладки и при необходимости обработайте ее герметиком.
Через 10-15 минут ставьте новый редуктор и собирайте все в обратном порядке.
Заливайте масло.

Вот и все. Теперь вы знаете, для чего необходим редуктор заднего моста, как определить его неисправность и произвести замену. Удачи на дорогах и конечно же без поломок.

Задний мост ваз 2107 необходимо снимать для ремонта редуктора или для его полной замены в случае его полного выхода из строя. Удобнее всего работы выполнять на яме, при этом автомобиль необходимо установить таким образом, чтобы редуктор заднего моста был не над ямой.

Загнав автомобиль на яму, подвесьте заднюю часть кузова таким образом чтобы можно было снять колеса. Подставьте под редуктор домкрат и немного подымите задний мост. В таком положение проделайте следующиме работы:

Отсоедините кронштейны нижнего крепления задних амортизаторов.
В зараннее подготовленную чистую емкость, слейте трансмиссионное масло с редуктора.
Отсоедините кронштейн крепления регулятора давления тормозов, далее отсоедините от моста тройник с тормозными трубками. Снимите резиновый шланг гидропривода тормозов.
Далее необходимо отсоединить карданный вал от фланца привода редуктора. Перед тем, как откручивать гайку болтов крепления, нанесите на карданный вал и фланец редуктора метку, на которую будете ориентироваться при сборке, в случае если мост снимается для ремонта, а не замены.
Опустите домкратом немного задний мост, чтобы ослабли задние пружины и снимите их вместе с резиновыми прокладками.
Отсоедините от тормозных щитков наконечники стояночного тормоза.
На завершающем этапе снятия заднего моста останется только отсоединить верхнюю и нижнюю реактивные тяги, а так же поперечную штангу. Подложите под мост прокладки, таким образом, чтобы при отсоединение моста он лег на них и снимите штанги задней подвески.

Затяжка гайки

Теперь самый важный момент — затяжка гайки. Для правильной затяжки гайки нужно произвести подготовительные работы:

вывесить заднюю часть автомобиля;
снять задние колеса и тормозные барабаны.

Далее производим обратную сборку:

Прикручиваем кардан по меткам;
Заливаем новое масло (лить нужно масло с допусками API GL-4/ GL-5, объем 1.5 литра);
Устанавливаем тормозные барабаны и колеса.

Наглядно процесс замены сальника редуктора заднего моста ВАЗ 2107 в этом видео:

Признаки неисправности редуктора заднего моста Ваз 2107

Выбрать ровный участок дороги и постепенно разогнаться на нем с 20 до 90 км/ч. Во время движения следует внимательно прислушиваться и отмечать появление и исчезновение посторонних шумов со стороны редуктора заднего моста.
Отпустить газ, начав тормозить двигателем. Пока скорость снижается, следует также отметить моменты, когда шумы появляются и исчезают.
Разогнать машину примерно до 100 км/час и, переключившись на нейтральную передачу, заглушить двигатель. Пока авто катится по инерции, отметить наличие и исчезновение шумов.

Убедиться в наличии или отсутствии проблемы моно так:

Если при работе без нагрузке шум остается тем же, что и под нагрузкой, проблема не в редукторе. Следует проверить другие узлы заднего привода.

Причины поломки редуктора ВАЗ 2107

несвоевременная замена трансмиссионного масла;
использование некачественного масла;
эксплуатация моста при недостаточном уровне масла;
частые пробуксовки автомобиля или эксплуатация в экстремальных режимах нагрузки.

Чтобы осуществить ремонт заднего моста ВАЗ 2107, понадобятся:

Работы необходимо проводить на подъемнике или смотровой яме.

Перед снятием редуктора необходимо слить трансмиссионное масло, которое залито в задний мост ВАЗ 2107. Для этого надо подставить под сливное отверстие моста емкость для масла и выкрутить сливную пробку.

Последующий порядок действий такой:

Регулировка и ремонт редуктора требует некоторых навыков и тщательного соблюдения технологии. Также необходимо наличие съемников, стендов и специальных инструментов. Если перечисленного нет, стоит доверить работу профессионалам.

Разборка редуктора выполняется в следующей последовательности:

При разборке редуктора необходимо нанести метки на крышки подшипников, чтоб потом установить их в прежнее положение. Для этого можно использовать керно (что более надежно) или карандаш. Метки надо наносить на крышки и на корпус, чтоб потом при сборке совместить их. Также следует пометить левую и правую крышку, чтоб не перепутать их местами.

Внутренние кольца с сепаратором извлекаются при помощи молотка и выколотки. Выбивать кольца надо, слегка постукивая по разным местам. Если бить только по одному месту, кольцо вытащить не получится.

Главная пара выпускается в нескольких вариациях и определяет передаточное число редуктора. Чем больше передаточное число — тем больше тяга, чем ниже — тем выше максимальная скорость машины. Существует три стандартных варианта главной пары, применяемых на разных моделях ВАЗ.

Справка: максимальное передаточное число (4,44) было у моста ВАЗ 2102. После снятия с производства данной модели найти пары с этим соотношением стало проблематично,но как показывает практика,самый лучший вариант это установка на ваз 2107 с мотором 1,5-1,6 редуктора с 2103 (4,1-передаточное число).При выборе этого редуктора в паре с пятиступенчатой КПП сохраняется тяга и скорость.

Когда и почему меняют передний сальник

Завод-изготовитель рекомендует выполнять замену переднего сальника коленчатого вала двигателей ВАЗ 2101-2107 через каждые 150 000 км пробега. Однако на практике такую замену приходится выполнять и чаще. К ускоренному износу уплотнительного элемента и появлению протечек моторного масла приводят:

перекос сальника при установке;
потеря эластичности вследствие перегрева двигателя;
увеличенное радиальное биение шкива привода навесных агрегатов;
использование некачественного моторного масла;
выработка на ступице шкива коленчатого вала.

Кроме того, не исключаем затвердевание манжеты вследствие естественного старения и возможность производственного брака – к сожалению, качество деталей для заднеприводных моделей ВАЗ оставляет желать лучшего.

Не заметить повреждение уплотнительного элемента невозможно – вращающийся шкив разбрасывает масло в передней части двигателя и по всему моторному отсеку. Однако не думайте, что подобная неисправность приводит лишь к замасливанию агрегатов и снижению уровня смазочной жидкости. Попадая на ремень генератора и другие резиновые детали, моторное масло может быстро привести их в негодность.

Имейте в виду, что появление течи через сальники двигателя провоцирует еще один фактор – повышенное давление картерных газов. По этой причине обязательно проверьте чистоту системы вентиляции двигателя.

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам. Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число. За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

в мосту недостаточно залито масло, или оно полностью отсутствует;
не отрегулирован зазор между шестернями главной пары;
шестерни изношены, на них имеются сколы и другие повреждения;
главная пара имеет заводской брак, шестеренки не притерты с завода;
открутилась или ослабла гайка хвостовика;
износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

Как самостоятельно поменять сальник редуктора заднего моста ВАЗ 2107

Дефекты в редукторе ЗМ

Повышенный люфт в РЗМ может образоваться из-за износа пальца сателлитов дифференциала – если взяться за карданный вал и покрутить его по часовой и против часовой стрелки, этот люфт можно ощутить. Также повышенный зазор может образоваться из-за износа шлицов внутри корпуса самого дифференциала.

Если не отрегулированы зазоры в главной паре ЗМ, при движении авто возникает характерный шум:

при повышении нагрузки (резком наборе скорости) слышен характерный вой в мосту;
при сбросе газа шум пропадает.

Причины замены сальника и симптомы неисправности

На заднем мосту, в районе редуктора, появились небольшие капли масла.
После выезда со стоянки на асфальте остаётся масляное пятно.
На хвостовике редуктора появился небольшой радиальный люфт. Определить его просто: достаточно лишь подвигать хвостовик руками вверх и вниз. Как правило, такой люфт свидетельствует не только о порвавшихся сальниках, но и об износившихся подшипниках.

Именно на нём можно обнаружить люфт

Статья в тему: Фрикционы (фрикционные диски)

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ. Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
позволяет авто быстрее разгоняться на старте;
автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

несколько увеличивается расход топлива;
при разгоне машина хуже управляется;
дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Попытаюсь растолковать почему так .

При сборке и регулировке редутора, первоначально гайка хвостовика зятягивается с приличным усилием до 25 — 30 кг/м . Необходимо сжать распорную втулку подшипников хвостовика, чтобы создать преднатяг в пошипниках до определенного сопротивления началу проворачивания хвостовика . В дальнейшем такое усилие при затягивании гайки хвостовика не требуется, и даже недопустимо . По тому что можно деформировать (сжать) распорную втулку . И тогда полная разборка редуктора, замена распорной втулки, и полная регулировка .

По этому гайгу подтягиваем до усилия 4 — 6 кг/м (динамометрическим ключём) Гайку необходимо заменить на новую, так как на старой пластмассовое котровочное кольцо уже обжато и гайка непременно ослабнет снова .

Что может выть в заднем мосту Редуктор моста такая зараза, когда начинает выть, задумываешься что этому редуктору надо, как устранить вой который начинает резать слух при езде на машине. Мало мастеров что занимаются регулировкой редуктора, так как надо знать, чувствовать зазоры между планитаркой и коничкой, затяжку подшипников. Обычно вой начинается из-за плохого масла, износа конички и планитарки, или неправильной затяжки гайки на хвостовике конички, если гайку перетянуть, сильно стянуть конусные подшипники редуктор может заклинить, слабо затянуть будит подвывать редуктор, гайку затягивают так чтобы не было люфта и в тоже время легко прокручивался от руки редуктор.

Дам заводскую инструкцию регулировки редуктора, надеюсь, сможете сами в домашних условиях починить и отрегулировать редуктор моста. Почему после замены сальника редуктора ВАЗ 2107 на скорости от 100 до 110 воет мост? Значит перетянули или наоборот не дотянули гайку хвостовика, редуктор такой гад, что сразу начинает выть чуть что не так. Надежная работа редуктора обеспечивается строгим соблюдением нижеприведенных приемов по сборке и его регулировке. Детали редуктора показаны на рис. 3-72. Смажьте трансмиссионными маслом и установите через окна в коробку дифференциала шестерни полуосей с опорными шайбами и сателлиты.

Проверните сателлиты и шестерни полуосей так, чтобы совместить ось вращения сателлитов с осью отверстия в коробке, затем вставьте ось сателлитов. Проверьте осевой зазор каждой шестерни полуоси: он должен составлять 0 0,10 мм, а момент сопротивления вращению шестерен дифференциала не должен превышать 14,7 Н. М (1,5кгс.

М). При увеличенном зазоре, являющемся признаком износа деталей дифференциала, замените опорные шайбы шестерен полуосей другими, большей толщины. Если указанный зазор не удается получить даже при установке шайб наибольшей толщины, замените шестерни новыми ввиду их чрезмерного износа.

Закрепите ведомую шестерню на коробку дифференциала. Оправкой А. 70152 напрессуйте на коробку дифференциала внутренние кольца роликовых подшипников. Рис.

3-72. Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, устанавливаемого между упорным торцом ведущей шестерни и внутренним кольцом заднего подшипника. Подбирайте регулировочное кольцо с помощью оправки А. 70184 и приспособления А. 95690 с индикатором. Операции проводите в следующем порядке.

Закрепив картер редуктора на стенде, запрессуйте в гнезда картера наружные кольца переднего и заднего подшипников ведущей шестерни, пользуясь для этого оправками: для переднего подшипника А. 70185, а для заднего А. 70171 (рис.

Инструкция по замене редуктора заднего моста на Ваз 2107

Замена сальника редуктора ВАЗ 2107 начинается со слива масла из картера, который установлен на заднем мосту.

Затем нужно закрутить обратно пробку, которая находится на маслосливном отверстии.

На заднем мосту из балки нужно вынимать обе полуоси.

Откручиваем 4 гайки и вытаскиваем болты, которые соединяют фланец шестерни и карданного шарнира. Чтобы кардан не проворачивался, его необходимо зафиксировать при помощи монтажной лопатки.

При помощи отвертки разъединяем фланцы.

Наматываем прочный шнур на фланец ведущей шестерни, для этого делаем несколько оборотов вала.

После этого с помощью динамометра сматываем шнур и проверяем сопротивления при проворачивании шестерни. Запомните его показатель. Это является главным моментом при замене сальника редуктора на ВАЗ 2107. Либо просто запоминаем кол-во оборотов гайки

Читайте также:
