Как подтянуть ручник на ниве
1. Установите рычаг привода стояночного тормоза в крайнее нижнее положение, отсоедините концы тросов от рычагов привода тормозных колодок (см. подраздел 6.7.1)
2. Ослабив контргайку 5 (см. рис. Привод стояночного тормоза) и регулировочную гайку 6, снимите оттяжную пружину 9 (см. рис. Детали привода стояночного тормоза) , затем полностью отверните контргайку и гайку.
3. Выньте передние наконечники заднего троса из кронштейнов пола кузова, а оболочку троса из кронштейнов балки заднего моста, и снимите задний трос 12.
4. Снимите защитный чехол рычага, а затем рычаг в сборе и передний трос.
5. Вынув шплинт и сняв упорную шайбу, отсоедините передний трос от рычага привода стояночного тормоза.
6. Устанавливайте стояночный тормоз в последовательности, обратной снятию, с последующей его регулировкой (см. подраздел 6.2.4). При установке смажьте консистентной смазкой Литол-24 или ЛСЦ-15 направляющую заднего троса, ось рычага стояночного тормоза и наконечник переднего троса.
Проверка и ремонт
1. Тщательно проверьте состояние деталей стояночного тормоза.
2. Если обнаружен обрыв или перетирание проволок, трос замените новым.
3. Удостоверьтесь, что зубья сектора и защелки рукоятки не повреждены; изношенные детали замените.
4. Проверьте исправность пружины. Она должна обеспечивать возврат рычага в нерабочее положение.
5. Проверьте состояние оболочки заднего троса и крепление наконечников на оболочке, а также убедитесь, что трос свободно перемещается внутри оболочки. При повреждении оболочки и ослаблении крепления наконечников замените трос.
Покажем вам как отрегулировать ручной тормоз (ручник) на автомобиле НИВа. Или назовём по другому, как натянуть тросик ручника. Что делать если ручник не работает.
Когда мы начинаем натягивать тросик ручника, тормозные колодки расходятся в стороны, по мере того, как колодки будут изнашиваться, нам приходится тросик ручника всё время перетягивать. Наступает такой момент, что как бы мы не натягивали тросик, ручник у нас перестаёт держать. Почему это происходит? Стёрлись колодки, произошёл износ тормозного барабана.
Для того чтобы натянуть тросик ручника, нам необходимо в этом месте:
Расфиксировать 2 гайки на 13, делается это при помощи двух ключей. Очень часто два ключа там не помещаются (один должен быть чуть меньше), поэтому один из ключей можно заменить круглогубцами.
Идеальная натяжка ручника в НИВе — 4-5 щелчков.
Очень часто в этом месте:
Где крепится тросик ручника, при откручивании ломаются болтики. Это болезнь НИВы, из-за попадания воды, ржавчины. Чтобы этого больше не происходило, открутите эти болтики (если это ещё возможно) и смажьте их литолом. В противном случае, придётся их высверливать и нарезать новую резьбу. Это очень хлопотно.
Ещё одна неприятность, которая может произойти с тросом ручника. В этом месте:
Он со временем перетирается.
Видео как натянуть тросик ручника на НИВе:
Перед установкой машины на ручник, нажимайте педаль тормоза. Не ставьте на ручной тормоз НИВу зимой, в ролике подробно объяснено почему этого не стоит делать.
Если трос ручника сильно вытянулся или заклинивает, то лучше заменить трос.
Если стояночная тормозная система не удерживает автомобиль на уклоне до 25% при перемещении рычага привода на 4–5 зубьев храпового устройства, стояночный тормоз необходимо отрегулировать.
Устанавливаем автомобиль на смотровую канаву или подъемник.
Вывешиваем заднюю ось автомобиля и опускаем рычаг привода стояночного тормоза в нижнее положение.
Можно удерживать наконечник троса и в месте его соединения с пружиной, зажав ее конец пассатижами.
При этом полный ход рычага привода стояночного тормоза должен составлять 4–5 зубьев сектора храпового устройства.
При полностью опущенном рычаге колеса должны вращаться свободно, без заедания.
В этом положении затягиваем контргайку.
Для снятия переднего троса и рычага привода стояночной тормозной системы опускаем рычаг в нижнее положение.

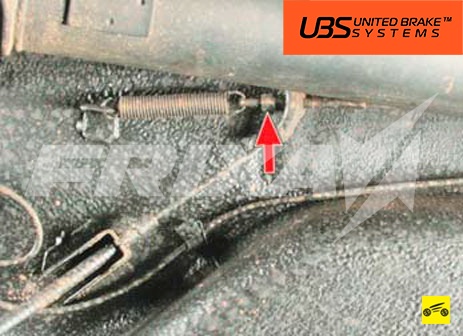

3. Снимаем оттяжную пружину.
6. Снимаем с наконечника переднего троса распорную втулку
7. Снимаем направляющую заднего троса.
8. Пассатижами вынимаем шплинт
9. Снимаем упорную шайбу
10. Отсоединяем передний трос от рычага привода стояночного тормоза.
11. В салоне крестообразной отверткой отворачиваем винт бокового крепления кожуха рычага
12. Откручиваем саморез заднего крепления.
13. Снимаем кожух рычага.
14. Снимаем уплотнительную прокладку.
16. Снимаем рычаг привода стояночного тормоза
Для снятия заднего троса привода стояночной тормозной системы отсоединяем его наконечники от рычагов ручного привода задних колодок (см. Замена задних тормозных колодок).
Задние тормоза Нивы Шевроле барабанные, а значит, процедуры подтяжки ручного тормоза нужно производить почаще. Сегодня разберем, как это сделать.
Когда нужно подтягивать ручник?
Однозначного ответа на этот вопрос нет, но есть действующие нормы в России. На Ниве Шевроле ручной тормоз должен обеспечивать неподвижное состояние автомобиля на уклоне в 23%. В идеале — все 30%. При этом должно быть около 4-5 щелчок рычажка.
Где найти такой уклон? В любом гаражном кооперативе есть эстакады и как правило, на них уклон именно в 30%. Заезжаем на авто на эстакаду, поднимаем рычажок на максимум при минимуме усилий. Если машина покатилась, ручник нужно подтянуть. Кроме того, правильно подтянутый ручной тормоз с неизношенным тросом должен срабатывать без лишних усилий.
Как подтянуть ручник на Ниве?
Заезжаем на эстакаду, яму или подъемник. Устанавливаем автомобиль неподвижно, а сами спускаемся вниз. Там мы увидим это:
Скоба в виде полумесяца удерживает трос, зафиксированный на двух тормозных механизмах задних колес. Посередине находится регулировочный штырь с резьбой, который при помощи гайки меняет свое положение, тем самым заставляя нажимом гайки двигаться эту скобу.
Если гайку закручивать — то она будет натягивать ручник, если откручивать, то отпускать. Нам нужно натянуть. Вооружаемся двумя ключами на 13 и любым зажимом, например таким:
Вначале ключом ключами на 13 нужно расконтрить регулировочную гайку. Удерживаем регулировочную гайку, а вторым ключом отворачиваем контргайку.
Теперь зажимаем регулировочный стержень, а гайку, которую держали теперь закручиваем на несколько оборотов:
После этого подожмите регулировочную гайку контгайкой и попробуйте толкнуть автомобиль. Затяжка должна быть такой, чтобы колодки не зажали барабаны при отпущенном состоянии ручника. Если машину толкнуть не удается. Повторите процедуру, но регулировочную гайку слегка открутите. После этого проверяем машину на уклоне.
Если ручник больше не протягивается или поднимается с большим усилием, трос необходимо заменить.
Последнее время начал плохо работать ручник, скажем так, совсем перестал работать.
Вчера подтянул трос, результат конечно лучше, но не супер.
Какое должно быть количество щелчков? Сейчас четыре, это достаточно? Может мне еще нужно подтянуть? (Хоть я сомневаюсь, что нужно еще подтягивать, проблему нужно искать в другом, подскажите в чем?)
он и недолжен работать, это же ручник к тому же на ниве, я менял трос, протирал колодки, малость стал работать, зимой ащутимо по блокировке колес, летом вобще неащутимо, на ТО сказали что нормально, если нормально что тормозит только зимой и то юзом то значит нормально
посмотри может колодки замаслены.
Вань, эффективность "ручника" не зависит от количества щелчков. В эксплуатации допускается от 2 до 8 по мануалу. Если колёса удастся заблокировать ручником на мокром асфальте (хотя у меня блокирует и на сухом!), то проверь, оба ли тормозят. Может, колодки износились и некуда уже регулировать, рычажок в полуось упирается. Износить их до конца не удастся, така конструкция.
Саня, про замасленные колодки -- не прав, замасленные колодки клинят, как ни странно!
Рис. Детали стояночного тормоза: 1 – чехол; 2 – передний трос; 3 – рычаг; 4 – кнопка; 5 – пружина тяги; 6 – тяга защелки; 7 – уравнитель; 8 – распорная втулка; 9 – оттяжная пружина; 10 – распорная планка; 11 – рычаг ручного привода колодок; 12 – задний трос.
2. Удерживая ключом А регулировочную гайку, ключом Б ослабьте контргайку.
3. Удерживая клещами трос, завертывая или отвертывая регулировочную гайку, добейтесь хода рычага на 2–4 (4 или 5) щелчков.
4. Затяните контргайку.
5. Выполните несколько полных ходов рычага, затем опустите рычаг до упора.
6. Проверните задние колеса рукой. Они
должны вращаться равномерно, без рывков.
В противном случае отремонтируйте привод
стояночного тормоза или тормозные механизмы задних колес.
