Ремонт тнвд камаз евро 2

Обновлено: 14.05.2025

Цена на ремонт ТНВД для КАМАЗа

Распределительные ТНВД		Цена в руб.
1	Демонтаж/монтаж ТНВД	4 200
2	Диагностика ТНВД BOSCH, ZEXEL, DENSO VE	3 000
3	Диагностика ТНВД BOSCH, ZEXEL VP, Lucas-Perkins	6 000
4	Регулировка ТНВД BOSCH, ZEXEL, DENSO VE	2 000
5	Регулировка ТНВД BOSCH, ZEXEL VP, Lucas-Perkins	3 000
6	Восстановление ТНВД ТНВД BOSCH, ZEXEL, DENSO VE	6 000
7	Восстановление ТНВД ТНВД BOSCH, ZEXEL VP, Lucas-Perkins	6 000
8	Диагностика ТНВД ZEXEL VRZ	7 500
9	Восстановление ТНВД ZEXEL VRZ	8 000
10	Проверка форсунки на стенде	100
11	Снятие и установка форсунки BOSCH, ZEXEL, DENSO, DELPHI	от 600 до 1500
12	Регулировка на стенде форсунки BOSCH, ZEXEL, DENSO, DELPHI	500
Рядные ТНВД		Цена в руб.
1	Демонтаж/монтаж рядного ТНВД с установкой зажигания	12000
2	Проверка работоспособности ТНВД Евро 0, Евро 1, Евро 2 на стенде*	1500
3	Проверка работоспособности ТНВД Евро 3 на стенде*	2000
4	Проверка работоспособности двухреечного ТНВД Евро 3 Н-типа на стенде*	2500
5	Разборка - дефектовка ТНВД с последующей сборкой	2500
6	Сборка любого ТНВД после дефектовки	1000
7	Проверка форсунки на стенде	100
8	Снятие и установка форсунки BOSCH, ZEXEL, DENSO, DELPHI	600 - 1500
9	Регулировка на стенде форсунки BOSCH, ZEXEL, DENSO, DELPHI, ЯЗДА, НЗТА, АЗПИ	500

Полный прайс можно посмотреть здесь.

Ремонт топливной аппаратуры КАМАЗ

Стоит отметить, что система подачи топлива в дизельных автомобилях считается наиболее уязвимым местом. Затратность проведения ремонта ТНВД грузового автомобиля тоже весьма высока. Однако это не означает, что такую операцию водитель может проводить самостоятельно.

Прибегнуть к ремонту ТНВД КАМАЗ в Москве вам придётся в том случае, если при езде наблюдается:

плохая тяга мотора;
течи топлива из ТНВД;
периодическое возникновение посторонних звуков;
скачкообразная работа двигателя и нарушение плавности хода – не держит обороты;
увеличение расхода горючего;
двигатель не реагирует при нажатии на газ;
не поступает топливо от форсунки к насосу.

Наша команда выполнит текущий и капитальный ремонт ТНВД КАМАЗ в Москве. По результатам диагностики предложим оптимальный вариант ремонта. Произведём замену необходимых запчастей топливной аппаратуры, которые можно купить по выгодной цене на месте. Протестируем топливную систему, произведя предварительно, на стенде регулировку.

Работа дизельных автомобилей, как и любых иных зависит, в первую очередь, от состояния топливной аппаратуры. Центральным и важнейшим узлом этой системы, безусловно, следует считать топливный насос высокого давления. Данная система является прецизионным (высокоточным) механизмом. Это обусловливает специальные требования к его ремонту и регулировке.

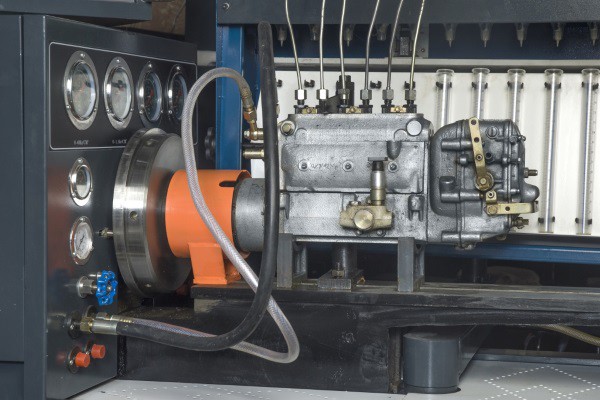

Для диагностики и ремонта ТНВД требуется специальное оборудование. У нас имеются все необходимые стенды и оснастка для того, чтобы осуществлять качественные ремонтные работы.

Немаловажным аспектом также является подбор запасных частей. Покупать детали необходимо у официальных представителей и сертифицированных производителей. Лишь так возможно обезопасить себя от покупки бракованных или недолговечных запчастей.

Стоимость ремонта ТНВД БОШ, КамАЗ, ЯМЗ, Д-245

Цены действительны с 1 апреля 2022 года

Стоимость ремонта ТНВД BOSCH, ZEXEL, Common Rail

Наименование работ	Стоимость работ, руб.
Рядные ТНВД BOSCH / ZEXEL (A.MW.P)	до 6 цил.	8 цил.
Диагностика ТНВД BOSCH / ZEXEL (A.MW.P) на стенде (без регулировки)	2 500 руб.	3 000 руб.
Диагностика ТНВД BOSCH / ZEXEL (A.MW.P) на стенде (с регулировкой)	5 000 руб.	6 000 руб.
Диагностика ТНВД BOSCH / ZEXEL с EDC на стенде (без регулировки) (A.MW.P)	5 400 руб.	6 600 руб.
Диагностика ТНВД BOSCH / ZEXEL с EDC на стенде (с регулировкой) (A.MW.P)	7 500 руб.	8 500 руб.
Разборка, дефектовка ТНВД (без последующей сборки)	2 500 руб.	2 500 руб.
Разборка, дефектовка и сборка ТНВД без ремонта	5 400 руб.	6 400 руб.
Ремонт ТНВД BOSCH / ZEXEL (A.MW.P) с регулировкой механического 608 - 611	9 000 руб.	10 500 руб.
Ремонт электронного ТНВД BOSCH / ZEXEL (A.MW.P) с EDC с регулировкой 618	14 000 руб.	17 000 руб.
Распределительные ТНВД
Диагностика BOSCH / ZEXEL	2 500 руб
Диагностика и регулировка BOSCH VE с механическим регулятором на стенде	4 500 руб.
Диагностика BOSCH VP 30/37/44	5 000 руб.
Диагностика и регулировка BOSCH VE с электронным управлением	3 200 руб.
Диагностика ТНВД Common Rail	5 000 руб.
Разборка и дефектовка ТНВД BOSCH	2 500 руб.
Ремонт и регулировка ТНВД BOSCH VE с механическим регулятором	5 000 руб.
Ремонт и регулировка ТНВД BOSCH VE с электронным управлением	7 000 руб.
Ремонт и регулировка ТНВД VР 30/37/44	от 9 000 руб.
Ремонт и регулировка ТНВД Common Rail	от 5 000 руб.
Форсунки
Диагностика форсунки на стенде (механическая однопружинная)	100 руб.
Ремонт форсунки с регулировкой (механическая однопружинная)	от 500 руб.
Диагностика форсунки Common Rail	700 руб.
Ремонт и регулировка форсунки Common Rail	2500 руб.

Цены действительны при условии ремонтопригодности базовых деталей:

корпуса ТНВД;
ТННД;
кулачкового вала;
МОВ.

Замена и установка перепускного клапана в стоимость ремонта не входит.

При сильно загрязненном моторе взымается дополнительная плата за мойку топливного насоса высокого давления - 300 рублей.

За срочное выполнение заказа по просьбе клиента взимается дополнительная плата в размере 35% от стоимости заказа.

Гарантия на отремонтированные ТНВД - 7 месяцев.

Адрес: Московская область, Ленинский р-он, с. Молоково, ул. Школьная, д. 6а

Топливный насос высокого давления обеспечивает правильную циркуляцию горючего в системе питания. Основными функциональными элементами ТНВД являются цилиндр и поршень, образующие плунжерную пару. Они помещены в единый корпус и плотно подогнаны друг к другу: зазор между ними (прецизионное сопряжение) — не более 1–3 мкм.

Гарантийный срок на проведённые работы составляет 1 месяц.

Типичные признаки неисправности топливной аппаратуры

Заметное увеличение расхода горючего.
Соскальзывание ремня ГРМ (однократное или постоянное) с шестерни топливного насоса высокого давления. В такой ситуации ремонт ТНВД следует делать немедленно. По своим последствиям соскальзывание ремня газораспределительного механизма аналогично его разрыву (в обоих случаях последствия для мотора катастрофичны).
Затрудненная подача горючего в форсунку или его полное отсутствие, проблемы с пуском двигателя, повышенная вибрация блока цилиндров.
Протекание топлива из ТНВД (чревато возгоранием).
Шумная работа насоса, что свидетельствует о значительном износе его компонентов и механизмов. Это может привести к неработоспособности всего агрегата.

При любых подозрениях на неисправность топливного насоса необходима его диагностика и безотлагательное устранение неполадок. Некорректная работа ТНВД может стать причиной серьезных проблем с двигателем.

Основные причины неисправностей

Чаще всего ТНВД ломается из-за некачественного горючего. Даже минимальное количество посторонней жидкости в нем (в частности, воды) выводит из строя форсунки. Механические примеси (микроскопическая пыль и т. п.) — причина некорректной работы и последующей поломки плунжерных пар.

Естественный износ элементов ТНВД также часто приводит к неисправности агрегата. При этом мотор работает нестабильно, теряет мощность, с трудом запускается в горячем состоянии. Изношенные компоненты следует безотлагательно заменить, иначе более серьезные проблемы могут возникнуть как с насосом, так и с двигателем.

Также к неисправности ТНВД может привести некорректное функционирование имеющихся на автомобиле электронных элементов и устройств.

В некоторых случаях сбои и нестабильность работы топливной аппаратуры устраняются после проведения регулировки.

ТНВД КамАЗ — это механизм, предназначенный для подачи топливной жидкости в цилиндрические механизмы двигателя.

Устройство и принцип работы

Устройство ТНВД включает в себя такие механизмы, как:

корпус насосного отсека;
корпус крышки подшипника топливного насоса высокого давления;
шланг подкачки;
плунжерная пара и толкатель плунжера;
пружинные элементы;
регулятор выбора режимов и фильтры грубой и тонкой очистки;
штуцер системы слива и впрыска топливной жидкости;
регулятор впрыска горючего;
клапан редукционного типа;
клапан электромагнитного типа, который необходим для перекрытия подачи топлива;
рейка, форсунка и полумуфта.

Принцип работы ТНВД заключается в следующем:

От механизма коленвала при помощи механической передачи задается движение.
Начинается вращение вала кулачкового типа. Это вращение провоцирует смещение толкательных элементов.
Толкатели начинают сжимать специальные пружины.
Пружины провоцируют начало работы плунжера и поднимают его.
Плунжер загораживает клапан впускного типа и вытесняет топливную жидкость.
Топливо начинает распыляться при помощи форсунок.
Плунжер опускается и открывает впускной механизм.

Где стоит обратный клапан

Обратный клапан пропускает топливо только в одном направлении – из топливного бака в двигатель. При выключении мотора он блокирует слив неиспользованного топлива обратно в топливный бак. Не стоит путать обратный клапан с редукционным клапаном, который регулирует давление топлива при подаче на форсунки, в случае неисправности РК топливо подавалось бы без давления, что делает невозможным дальнейшее его продвижение в двигатель.

Обратный клапан расположен на топливной рампе между баком для топлива и форсунками. Такое расположение позволяет выполнять, кроме основных функций, регулировку давления на входе ТНВД. На моделях КамАЗ, предназначенных для работы в арктических условиях, ОК располагается перед системой подогрева.

ТНВД Бош КамАЗ Евро-3: устройство и регулировка

Немецкий ТНВД для КамАЗ Евро-3 является частой комплектующей новых моделей. Однако, насосы от Бош ломаются чаще. Дело в том, что условия эксплуатации грузовых автомобилей в России сильно отличаются от немецких, поэтому многие владельцы заменяют ТНВД Бош на ЯЗДА (Ярославских завод). Последние уступают в точности измерения порций поступающего топлива, но лучше подходят для эксплуатации на местных дорогах.

Устройство ТНВД Бош КамАЗ Евро-3 принципиально не отличается от Евро-2 или отечественных ТНВД.

Для исправной работы необходима регулярная диагностика ТНВД и регулировка, которая необходима в следующих случаях:

Повышенный расход топлива
Отсутствие подачи топлива к форсунке
Шумы в насосе

ТНВД Бош КамАЗ Евро-2: устройство и регулировка

ТНВД Бош Евро-2 состоит из:

Корпус
Муфта опережения впрыска
Всережимный регулятор
Плунжеры
Подкачивающий насос
Вал
Пружины
Клапаны

Управление ТНВД Бош бывает механическим и электронным, на Евро-2 часто устанавливают электронное управление.

Чаще всего поломки происходят при длительной эксплуатации, изнашиваются плунжеры и насосы. По причине этих поломок топливо подается в большем количестве либо вообще не подается.

Для того, чтобы предотвратить поломку ТНВД, необходимо ежедневно удалять отстой из фильтра грубой очистки, несколько раз в год менять фильтры тонкой очистки. При поломке ТНВД лучше обратиться к специалисту.

Неисправности и ремонт

Ремонт ТНВД КамАЗа можно делать самостоятельно при наличии необходимых инструментов и оборудования.

Основные неисправности ТНВД и причины их появления:

Вода в топливном механизме. Данная поломка может свидетельствовать о неисправности топливного фильтрующего элемента, разбавленном топливе, нарушении герметичности топливных приводов.
Уменьшенная и неравномерная подача рабочей жидкости. В этом случае рекомендуется проверить плунжер на наличие повреждений, а также осмотреть клапаны нагнетательного типа, хомуты рейки. Следует проверить пропускную способность форсунок.
Уходит солярка. Причиной данной поломки может стать нарушение герметичности топливного привода. Поврежденный элемент следует заменить.
Рвет привод. Рекомендуется осмотреть коленчатый вал, а также основные узлы силового агрегата на наличие повреждений и инородных тел.
Запаздывание системы впрыска рабочей жидкости. Такая неисправность может быть вызвана повреждениями плоскости регулировочного болта толкательного элемента, оси ролика и сбоями частоты вращения кулачкового вала.

Как снять и разобрать

Снятие с двигателя:

Снять клемму с аккумулятора.
Демонтировать радиатор.
Убрать вакуумный насос.
Демонтировать направляющую трубу масляного щупа.
Убрать фильтрующий механизм масляного фильтра.
Провернуть коленвал в направлении вращения до упора.
Отсоединить топливные приводы.
Убрать вакуумный шланг.
Заблокировать коленвал от проворачивания.
Отвернуть болт в центре муфты.
Снять натяжитель цепи.
Вытащить насос, демонтировав привод педали подачи топливной жидкости.

Разборка ТНВД КамАЗа делается следующим образом:

Необходимо снять клапан дозирующего типа с торцевой части корпуса насоса. Для этого нужно отвернуть болты прижимной пластины, освободить клапаны опережения системы впрыска.
Затем следует снять крепления на верхней крышке.
Нужно разобрать плату управления, получив доступ к электронике.
Необходимо выставить требуемое положение коленчатого вала.
Затем нужно демонтировать подшипник при помощи специального оборудования.
В конце следует промыть все детали и отполировать их поверхность.

Регулировка пневмокорректора

Функцией пневмокорректора ТНВД КамАЗ 740 явля6ется регулировка подачи топлива. При снижении давления воздушного потока сокращается количество подаваемого топлива, что предотвращает перегревание и дымление двигателя. Также работа такой аппаратуры влияет на расход моторного масла: если все исправно, то расход масла равномерный.

Регулировка пневмокорректора позволяет изменять количество топлива, попадающего на форсунки. Весь процесс очень прост, не имеет сложной последовательности действий и легко осуществляется своими руками. Пневмокорректор регулируется двумя болтами:

Первый отвечает за натяжение пружины и располагается соосно с золотником. Корректор срабатывает при повышенном давлении, а значит необходимо увеличить силу натяжения пружины, закручивая болт.

Второй винт отвечает за непосредственную подачу топлива, его раскручивание увеличит объем поступающего топлива.

В Интернете можно найти картинки и видео, пошагово показывающие регулировку корректора. Схема корректора подачи топлива:

Как добавить или убавить топливо

Регулировка ТНВД Бош на КамАЗе дает возможность добавить топливо, т.е. выставить необходимое значение подачи топливной жидкости.

Порядок действий при уменьшении горючего:

При помощи ключа на 13 нужно выполнить настройку подачи воздушного потока к механизмам силового агрегата. Благодаря этому дизель сможет смешиваться с воздухом.
Сделать регулировку корректора и запустить мотор для тестирования.
При необходимости нужно дополнительно подкрутить подачу воздушного потока до тех пор, пока не перестанет валить дым.

Для того чтобы прибавить топливо на ТНВД КамАЗа (Евро-2 или Евро-3), нужно сделать следующее:

Подкрутить специальные винты, которые расположены в верхней и боковой части подачи рабочей жидкости.
Во время выкручивания болтов нужно увеличивать промежуток для прохождения горючей смеси. Это поможет нормализовать работоспособность силового агрегата и системы смазки топливного насоса высокого давления.
Увеличив диаметр отверстия, следует завести двигатель и проверить работу всех систем.

Как правильно установить

Установка (монтаж) топливного насоса должна проходить на специальном оборудовании.

Для того чтобы правильно поставить и установить на КамАЗ топливный насос высокого давления, делают следующее:

Устанавливают транспортное средство на специальную платформу.
Монтируют муфту ведомого типа на муфту опережения и закрепляют все при помощи болтов.
Поворачивают муфту таким образом, чтобы бобышки полумуфты ведомого типа встали в горизонтальное положение, а отметка на торцевой части была в зоне указателя.
Устанавливают фланец в сборе с ведущей полумуфтой и пакетами пластин. Фланец должен располагаться на левой части корпуса.
Устанавливают на мотор топливный насос вместе с муфтой и закрепляют все крепежными болтами.
Перед тем как затянуть болты, регулируют плоскостность пакетов пластин, перемещая фланец по валу привода.
На блок цилиндрических элементов насос монтируют в вертикальном положении, не допуская его завала.
Соединяют секции ТНВД с форсунками.
Регулируют угол опережения системы впрыска.
Проверяют наличие масляной жидкости в корпусе ТНВД.
Подсоединяют трубы подвода и отвода масла.

Цена и отзывы

Цена покупки и аренды ТНВД:

покупка — от 17 500 рублей;
данную деталь транспортного средства нельзя арендовать.

Виталий, 41 год, Владивосток: Через 4 года эксплуатации КамАЗа началась утечка топливной жидкости. Причиной поломки стала нарушенная герметичность топливного привода и насоса.

Ремонт сделал быстро, т.к. все запчасти легко найти.

ООО “КАП” выполняет текущий и капитальный ремонт топливной аппаратуры и дизельных форсунок грузовых автомобилей КамАЗ, в том числе с системами Common Rail. Наш сервис находится в черте Набережных Челнов, а время ремонта составляет от 30 минут.

Цена ремонта топливной системы

Когда надо ехать на диагностику ТНВД

Топливный насос дизельного двигателя подает топливо в камеру сгорания и обеспечивает исправную работу мотора. Но из-за больших нагрузок система быстро изнашивается.

Проверьте насос и форсунки, если заметили:

черный дым из выхлопной трубы;
нестабильный пуск двигателя;
шум при работе мотора;
мотор самопроизвольно глохнет или не глушится;
расход дизтоплива увеличился при тех же нагрузках;
уровень масла в картере повысился;
мотор теряет мощность;
меняется частота оборотов коленвала.

Диагностика поможет выявить причины неисправностей и устранить их. Мы проверяем и чиним ТНВД на профессиональном европейском оборудовании. Вышедшие из строя запчасти меняем на заводские, по дилерским ценам, и не используем китайские детали.

Причины износа форсунок

Насос-форсунки и форсунки “Коммон Рейл” на грузовиках выходят из строя чаще, если автомобиль используется для дальних рейсов и принадлежит транспортной компании. Причин несколько:

окончание срока эксплуатации деталей;
нагар на каналах распылителя и внутренней поверхности форсунки;
попадание мусора в топливный бак;
выход датчиков из строя;
несвоевременная замена фильтров;
выход оборудования из строя.

Что входит в ремонт ТНВД

визуальная и стендовая диагностика ТНВД;
разборка и чистка корпуса;
точечная замена расходных материалов и неисправных комплектующих;
сборка, регулировка и тестирование.

У нас есть возможность снятия и установки ТНВД на сервисе, поэтому вам не нужно снимать насос или форсунки, чтобы привезти их к нам. Мы работаем не только в регионе Татарстан, но и по всей России, и готовы предложить услуги шиномонтажа, диагностики и техобслуживания КамАЗ, ГАЗ, УАЗ и других грузовых марок.

Читайте также:
