Не горит лампа зарядки аккумулятора при включении зажигания ваз 2110
Добрый день. Щас будет много букв)). Родной регулятор напряжения при холостых оборотах и выключенных потребителях на ХХ выдавал 13,6. При включении потребителей (печка, свет, магнитола, иногда подогрев сидений) напряжение по БК показывало 12,5-12,7. Думаю что маловато и покурив форумы решил поставить трехуровневый РН. Купил, установил щеточный узел в гену, сам регулятор прикрутил на шпильку массы. На регуляторе есть тумблер переключения тока заряда. Поставил в среднее положение (13,9). Завел машинку и о чудо - держит 13.9-14.00 при любой нагрузке. Единственный момент который смутил это при старте двигателя загоралась лампа АКБ на приборке, но если слегка газануть где-то до 2 тыс оборотов - гасла и шел заряд нормально. День катался - все ок. На следующее утро сел в машину и обнаружил сильно посаженный АКБ. Все приборы были выключены. Прикурился от соседа, поехал на работу. Бортовой компьютер показывал заряд нормально - 14.00.
Вечером после работы снова обнаружил АКБ разряженным - толкнули, завели. Поехал в гараж. Заметил что перестала гореть лампа контроля АКБ при включении зажигания. Решил проверить саму лампочку - скинул фишку с генератора и поцепил на массу - лампа зажглась при включении зажигания. Воткнул обратно в гену - не горит. Решил также проверить ток утечки. С поставленной на охрану сигналкой утечка была 0,05А (вроде в пределах нормы). За ночь зарядил аккумулятор зарядным устройством и утром поехал за новым аккумулятором, т.к. старому было уже 5 лет и зимой он меня часто огорчал. Купил новый АКБ, на ночь оставил машину и утром обнаружил снова севший АКБ(((
2 Ответ от Sten 2015-10-15 14:19:40
Попробуй ради эксперимента, отключи мафон фишку выдерни, и не ставь на сигналку просто закрой двери (естественно машину поставь либо на стоянку, либо в гараж)
3 Ответ от Sten 2015-10-15 14:50:02
Кстати из-за гены тоже может быть, если до этого не было так, попробуй просто новый регулятор взять обычный
4 Ответ от Slag 2015-10-15 16:24:24
да, но почему мультиметр не показал большой утечки тока?? Утечка была 0,05А (мерял в разрыв минусовой клемы). Это есть нормально. Тут друг подсказал замерить утечку спустя какое-то время после постановки на охрану сигналки. И если гена тянет ток, то показало бы сразу, имхо..
5 Ответ от Sten 2015-10-15 17:17:24
Ну что тебе могу сказать попробуй, потом напишешь
6 Ответ от Slag 2015-10-18 08:38:33
как говорится "дело было не в машине". я при замере утечки тока первый раз не правильно выставил мультиметр.. поставил 20А переменного тока . Когда мерял во второй раз на постоянном токе показало утечку 4А. И это без магнитолы и сигналки. Сразу пало подозрение на регулятор напряжения. Полез снимать РН и обнаружил что проводок идущий с подковы на РН замыкает на + генеатора(( Вот так неаккуратно блин поставил Заодно снял проверить диодный мост. Провонка показала один пробитый вспомогательный диод. Заменил, теперь все ок.
Тему можно закрывать.
Если при включении зажигания не горит лампа аккумулятора, то это повод для проведения полноценного тестирования своего авто. Проблема этого типа является довольно распространённой, с ней сталкивается практически каждый опытный автомобилист.
Опасность данной неисправности в том, что поломка может произойти где-нибудь вдалеке от людных мест, ночью зимой. Тогда осуществить ремонт или замену повреждённой детали окажется не так и просто.
Про лампочку аккумулятора
Лампочку аккумулятора правильнее называть индикатором работы генератора. При его загорании после половины оборота ключа зажигания, можно сделать вывод, что всё в порядке. Однако если лампочка загорается в ходе движения машины, явно генератор не работает, а бортовая сеть питается от АКБ. Если такое происходит, то это повод заехать в ближайший автосервис.
Таким образом, индикатор должен загораться, как только водитель поворачивает ключ в замке зажигания на пол-оборота и тухнуть, как только запускается двигатель.

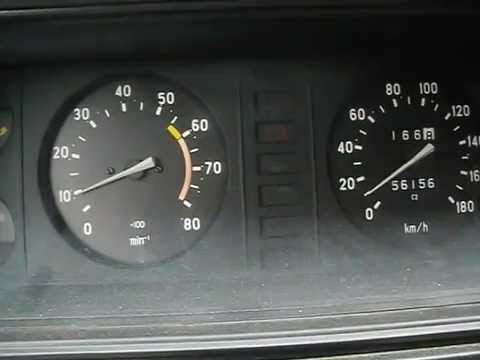

Но бывает и так, что лампочка не горит при включённом зажигании и отключённом двигателе. Из-за чего такое происходит, узнайте ниже.
Причины из-за чего не горит индикатор
Крайне важно уметь самостоятельно выяснять причины проблемы, а также изучить способы её устранения. На самом деле причин, из-за которых лампочка отказывает, бывает немало. Проверить, однако, придётся все варианты, чтобы прийти к единственно верному решению.
Как правило, начальных знаний автоэлектрика бывает достаточно, чтобы осуществить проверку. Как и было сказано выше, причин бывает несколько, но делятся они на две категории: безобидные и опасные.
К опасной причине, требующей незамедлительного ремонта, относится неисправность цепи или её обрыв. Что касается безобидных причин, то это банальное перегорание лампочки, разрядка аккумулятора и т.д.
Наряду с этим, одна и та же причина может превратиться из безобидной в опасную. И это важно понимать.
Разрядка АКБ
Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.
Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.
Перегорание индикатора
На щитке приборов присутствует лампочка аккумулятора, которая может просто перегореть со временем. Это простая поломка, но и она не всегда бывает такой безобидной, как кажется на первый взгляд.
Дело в том, что если не заменить лампочку вовремя, можно не заметить проблему с генератором. Это, в свою очередь, приведёт к разрядке батареи в самый ответственный момент (на дороге остановились, заглушили двигатель, зашли в магазин на минуту, машина не заводится).
Важно иметь в виду также конструктивные особенности автомашины конкретной модели. К примеру, на некоторых авто генерирующие устройства имеют встроенное сопротивление, что позволяет вырабатывать энергию даже при сгоревшем индикаторе. А на других – за контроль генератора отвечает только лампа аккумулятора, индикатор заряда. При перегорании лампочки генератор априори перестаёт вырабатывать напряжение.
Примечание. К таким автомобилям относятся наши ВАЗы и большая часть иномарок старого образца. Чтобы защититься от ситуации с разряжённым АКБ на дороге, владельцам этих машин следует держать под рукой запасную лампочку.
Если виновник – предохранитель
Совет. Чтобы проверить предохранитель было легче, рекомендуется извлечь его и поставить другой, заведомо исправный. Если лампочка и другие приборы, зависимые от этого предохранителя начнут работать, значит, нужна замена.
Другой способ тестирования предохранителя – замер сопротивления мультиметром. По сути, предохранитель представляет собой обычный провод конкретной толщины, зависящей от значения тока, напряжения, проходящего через данную цепь. Диаметр предохранителя подбирается так, чтобы при увеличении силы напряжения выходил из строя защитный элемент, т.е, предохранитель. Это даёт возможность избежать замыкания во всей цепи защищаемых объектов.
Проверка мультиметром предохранителя сводится к таким действиям:
- Проверке тока на ножках предохранителя;
- Измерения силы напряжения в цепи;
- Определение сопротивления.
Что касается прибора, то на нём устанавливают предел измерения (около 20 В). Такое значение вполне достаточно для бортовой сети автомобиля, равное 12 В. Далее в работу включается электрооборудование, цепи которого этот самый предохранитель защищает. Один вывод тестера соединяется с кузовом автомобиля (массой), другой – к ножке предохранителя.
Что касается результатов измерений:
- Предохранитель можно считать исправным, если на обеих его ножках есть напряжение;
- То же самое нельзя сказать, если ток имеется только на входе;
- Если на обеих ножках предохранителя напряжение полностью отсутствует, это тоже признак неисправности.
Проблемы в цепи
Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.
Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.
Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет.
Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.
Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.
Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.
Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.
Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.
Забудьте о штрафах с камер! Абсолютно легальная новинка – Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
Если на автомобиле применяется контрольная лампа для контроля работы генераторной установки, то перед пуском двигателя, при включении зажигания, контрольная лампа должна гореть.
Не горит лампа зарядки.
Если не горит лампа зарядки , но при этом другие приборы работают, то возможно она перегорела, имеется обрыв в проводе возбуждения на генератор или неисправен генератор. Если не работают все приборы панели, то стоит начать с проверки предохранителя. При перегорании лампы возбуждение генератора осуществляется через добавочное сопротивление, по этому, целостность лампы не влияет на работу схемы заряда. Единственным исключением являлись первые автомобили семейства ВАЗ 2110, но этот недостаток быстро устранили, и таких машин выпущено было не много.
Проверка генератора.
Для проверки работоспособности генератора и заряда аккумуляторной батареи необходим мультиметр. Лучше всего для этого подойдёт не дорогой электронный прибор типа DT830C, M833, APPA iMeter 3 или подобных. Стрелочные мультиметры требуют точного соблюдения полярности, при подключении, и очень чувствительны к ударам и падениям. Для проверки достаточно замерить напряжение на клеммах аккумулятора. Если напряжение в пределах 13,5 — 14,5 В, то генератор исправен. Если напряжение меньше 13,5 В то генератор неисправен и необходимо найти и устранить причину.
Не горит лампа зарядки поиск причин.
Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106) .
Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.
Проверка исправности лампы и провода.
В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.
При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.
Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.
Проверка генератора.
Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала. В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.
Приборная панель современного автомобиля наполнена всевозможными индикаторами и лампочками. Некоторые из них аварийные, другие предупредительные, третьи просто сервисные, и их работа не должна вызывать никаких опасений.
К числу ламп, которые активируются при включении зажигания, относится индикатор аккумулятора. Если же он не горит, это не очень хороший признак. Есть повод провести диагностику и определить, почему так происходит.
Это типичная ситуация, с которой сталкивались многие автомобилисты, владеющие машинами разных марок, моделей и возраста.
Что такое лампочка аккумулятора
Внимательно изучив приборную панель, не составит труда отыскать на ней индикатор аккумулятора.
Хотя лампа изображена в виде АКБ, в действительности этот индикатор отображает работу генератора.
Её активация при запуске зажигания говорит о том, что сам генератор функционирует и подаёт питание на бортовую сеть, а также заряжает аккумуляторную батарею.
Следует детальнее разобраться в том, что это за лампа, для чего она используется и что означает.
Лампочка АКБ, то есть генератора, загорается при повороте ключа, когда активируется зажигание. Если она загорелась, а затем потухла при запуске мотора, это хороший знак, поскольку всё с системой в порядке. Но если эта же лампочка включается во время движения, это указывает на проблемы с генератором. Он не работает, а питание бортовой сети происходит от аккумулятора. В такой ситуации необходимо в кротчайший срок добраться до гаража или автосервиса для диагностики и ремонта.
Индикатор должен включаться только при повороте ключа в замке на пол оборота, после чего тухнуть при запуске мотора.
Но бывают ситуации, когда лампочка не функционирует вообще, вне зависимости от того, включён мотор или зажигание, или нет. Есть несколько причин подобного развития события.
Почему индикатор не горит
Специалисты выделяют несколько причин, почему на панели лампочка зарядки аккумулятора не горит, и соответствующее количество способов устранения неисправностей.
Для самостоятельной диагностики порой бывает достаточно прочитать руководство по эксплуатации автомобиля и ознакомиться с базовыми основами в области электрики транспортных средств. Но с ремонтом дела обстоят сложнее.
Причины отказа лампы генератора можно условно разделить на опасные и условно безопасные (безобидные).
К категории опасных причин относят ситуации, когда срочно нужен ремонт, вызванный проблемами в электроцепи и обрывами проводки. А безопасными считаются перегоревшие лампочки, падение заряда АКБ и пр.
Чтобы безобидная ситуация не превратилась в потенциально очень опасную, при обнаружении неполадки нужно провести проверку и устранить неисправность.
Опыт автоэлектриков показывает, что отказ индикатора зарядки АКБ от генератора возникает из-за:
- аккумулятора;
- лампочки самого индикатора на панели;
- предохранителя;
- проблем в электроцепи.
Каждая из причин имеет свою степень сложности.
Разрядился аккумулятор
Одной из причин, почему при включении зажигания на автомобиле не горит лампа зарядки аккумулятора, может заключаться в самой разрядившейся батарее под капотом автомобиля.
Такая неисправность сопровождается тем, что приборная панель не загорается вообще, либо горит очень тускло.
Это указывает на то, что заряд в аккумуляторе закончился. Его нужно зарядить.
Но не спешите радоваться. Да, действительно бывает так, что АКБ села, поскольку водитель забыл выключить на ночь фары или какой-то иной потребитель. Он забрал весь заряд. Подключается зарядное устройство, и батарея восстанавливается. Соответственно и лампа индикации начинает работать нормально.
Но есть и обратная сторона. Нельзя исключать, что сама батарея вышла из строя, уже не подлежит ремонту и восстановлению, и попытка её зарядить закончится неудачей. Если вина не в контактах и не проводах, тогда решить проблему можно путём установки новой АКБ.
К более серьёзным причинам относится неисправность самого генератора, ответственного за восстановление заряда в АКБ во время движения автомобиля. Если генератор вышел из строя или имеет какие-то неисправности, потребуется диагностика. Она покажет, возможен ли ремонт, либо придётся устанавливать новый генератор.
Штатные генераторы могут не справляться с нагрузкой, если в машине устанавливается много внештатного оборудования.
Устанавливая ту же новую мощную акустику, подумайте над тем, чтобы дополнительно заменить и генератор на более мощный. Иначе устройство попросту не справится с такими потребителями.
Сгорела лампочка индикатора
Самая на вид безобидная ситуация, из-за которой лампочка зарядки аккумулятора непосредственно при включении зажигания никак не загорается.
Не торопитесь менять АКБ или генератор. Есть вероятность того, что просто сигнальная лампа на приборной панели перегорела.
Причин может быть несколько:
- естественное перегорание за долгое время эксплуатации;
- изначально низкое качество лампы;
- нештатная панель приборов на машине;
- сильные вибрации и тряска, которые спровоцировали поломку.
Даже если причина кроется в сгоревшей лампочке на приборной панели, рекомендуется её незамедлительно поменять. Без неё вы не сможете контролировать уровень заряда и вовремя реагировать на изменения в работе генератора.
Из-за конструктивных особенностей некоторых автомобилей, при перегорании этой лампы генератор может перестать вырабатывать электроэнергию, питающую автомобиль и АКБ.
Такое возможно на авто, где в генераторе не предусмотрено наличие встроенного сопротивления. За счёт него оборудование продолжает выработку энергии даже в ситуациях, когда индикаторная лампочка перегорела.
Предохранитель
Следующим на очереди является предохранитель. Из-за него также порой лампочка аккумулятора при включении зажигания на автомобиле не горит, что вызывает у водителя недоумение и панику.
На различных автомобилях расположение блока предохранителей может отличаться. Потому стоит заранее заглянуть в руководство по эксплуатации и найти защитный элемент, который отвечает за этот узел.
При сгорании предохранителя, отвечающего контроль зарядки АКБ, обычно гаснет одновременно несколько индикаторов на приборной панели.
Если вы заметили такую ситуацию, нужно добраться до монтажного блока, открыть крышку, с обратной стороны крышки найти искомый плавкий элемент, и проверить его состояние.
Сделать выводы поможет контрольный предохранитель. То есть берётся аналогичный плавкий элемент и вставляется вместо старого. Если после этого индикатор загорится, проблема решена.
Альтернативным вариантом для более глубокой проверки выступает диагностика по сопротивлению. Для этого потребуется мультиметр. Необходимо проверить:
- ток на ножках плавкого элемента (предохранителя);
- изменения показателей напряжения в электроцепи;
- параметры сопротивления.
На мультиметре выставляется ограничение по измеряемым параметрам напряжения. Обычно 20 В вполне достаточно, поскольку у бортовой сети напряжение составляет 12 В для легковых авто. Один щуп соединяется с массой, то есть просто касается кузова авто, а второй на ножку предохранителя.
Выводы можно сделать такие:
- Если на обе ножки поступает напряжение, предохранитель исправен.
- Если ток присутствует только на входе, элемент нужно заменить.
- Если напряжения нет на двух ножках, тоже замена.
Всё это не сложно сделать своими руками.
Электроцепь
Автоэлектрики признаются, что проблемы в электроцепи, отвечающей за работу лампочки контроля зарядки АКБ, наиболее неприятные.
Здесь возможно несколько сценариев.
- Имеются проблемы с контактами. Достаточно распространённая неисправность. Чаще всего проявляется в период потепления после зимних заморозков. Это происходит, поскольку на разъёмах оседает влага и конденсат. Она провоцирует окислительные процессы. Проявляются такие неполадки в виде нестабильной работы лампы. В один день она может гореть нормально, а в другой не работать. Решить проблему можно путём чистки контактов и нанесения пластичной смазки.
- Произошёл обрыв электроцепи. Тут потребуется мультиметр, которым прозванивается вся цепь. На каком-то из участков возможен обрыв. Заменить его можно самостоятельно, либо с помощью автоэлектриков.
- Неисправность со стороны реле. На некоторых машинах есть отдельное реле, которое связано с работой индикаторной лампы заряда АКБ. Если реле выйдет из строя, то и лампочка функционировать не будет. Чтобы проверить это, нужен мультиметр. Его выводы подключаются к массе и положительному выводу самого реле. Выставляется режим проверки напряжения. Если мультиметр показывает менее 6В, есть проблема со стороны самого генератора. Когда прибор показывает более 6В, нужно менять реле.
Совершенно безобидных причин, из-за которых может не гореть индикатор АКБ, не существует. Каждая из них потенциально опасная и требует детального изучения с последующим вмешательством для ремонта.
Во время работы генератора происходит зарядка АКБ через диодный мост и реле, которые обеспечивают постоянное напряжение в 13,2 – 14,6 Вольт. При включении зажигания – поворота ключа в замке, срабатывает цепь возбуждения в узлах бортовой сети, выравнивая значения напряжения на выводах генератора и аккумулятора. После того, как фазовое напряжение уравнялось, контрольная лампочка гаснет, система работает в нормальном режиме.
Внимание! Аккумуляторная батарея должна находиться в заряженном состоянии во время всего срока эксплуатации – при долгом нахождении с низким уровнем заряда происходит быстрая сульфатация пластин и потеря ёмкости.
В современных автомобилях наличие вольтметра на панели приборов не предусмотрено – состояние цепи находится под контролем электронной системы управления: датчики снимают показания и отправляют данные в блок-контроллер. ЭСУД анализирует сбои, записывая их в виде кодов ошибок в журнал памяти. Типичные поломки можно выявить самостоятельно, проверяя последовательно каждый элемент на определённом участке.
Основные причины
- Разрядился аккумулятор – самая распространённая причина. При включении бортовой сети и поворота ключа в замке зажигания до запуска двигателя происходит падение напряжения до критического уровня, контрольная лампочка не загорается, остальная индикация на приборной панели горит тусклым светом, пуск силового агрегата невозможен.
- Перегорел предохранитель – вышедший из строя предохранитель в монтажном блоке отключает питание лампочки АКБ. Как правило, в общей цепи он отвечает за всю подсветку щитка приборов номиналом на 10 Ампер.
- Неисправность электрической цепи – окисление контактов на разъёмах, либо плохо закреплённые клеммы, предохранитель в гнезде или обрыв участка проводки приводит к отказу индикатора АКБ. Проблема также может быть вызвана нарушенной изоляцией – короткими замыканиями.
- Перегорел индикатор – светодиод (лампочка) вышла из строя.
- Неисправно реле предохранителей – в отечественных моделях автомобилей (классика ВАЗ) монтажный блок предохранителей снабжён реле на каждую цепь по отдельности. Отказ реле на участке к индикатору отключает питание.
- Другие причины – поломка узла генератора. Диодный мост или реле напряжения работают с нарушениями, происходят скачки напряжения в сети с увеличением оборотов двигателя, нет зарядки аккумулятора (в таких случаях лампочка может гореть постоянно, либо мерцать с последующим отключением).
Диагностика
Поиск неисправного элемента начинают с проверки уровня заряда АКБ. Для замера напряжения на клеммах используют мультиметр, либо вольтметр. Снимать показания необходимо в двух режимах:
Щупы мультиметра в режиме вольтметр подсоединяют последовательно: плюсовая клемма – красный контакт, минусовая – чёрный. Нормальное значение напряжения АКБ в состоянии покоя при 100% заряде 12,05 – 12,6 Вольт.
Вольтаж аккумулятора напрямую зависит от степени заряда: если уровень понижен до 10%, то максимальное напряжение без нагрузки на клеммах будет около 11,3 Вольт.
Сгоревший предохранитель в монтажном блоке диагностируют по состоянию плавкой перемычки. Для того, чтобы определить какой из них отвечает за лампочку индикатора АКБ, нужно воспользоваться электросхемой в техническом описании автомобиля (расположение отличается в зависимости от марки силового агрегата). Предохранитель включён в общую цепь и контролирует несколько потребителей: вся индикация на приборной панели, подсветка прикуривателя, свет в салоне. Обычно это гнездо F3, номиналом в 10 Ампер.
Неисправное реле в монтажном блоке тестируют на вольтаж при включённой бортовой сети. Напряжение на выводе реле должно быть не менее 9 Вольт.
Дополнительная информация: схема расположения реле лампочки АКБ в цепи указана на электросхеме блока: в отечественных автомобилях (ВАЗ, ГАЗ) предохранители и реле смонтированы в два ряда.
Диодный мост и реле-регулятор напряжения генератора проверяют на запущенном двигателе: на холостом ходу доводят обороты агрегата до 4000 об/мин и делают замер напряжения мультиметром на выводах ротора. Если показатель находится на отметке около 14,5 Вольт, то узлы генератора исправны.
Часто причиной отсутствия индикации АКБ бывает незначительная причина: перегоревшая лампочка или плохо закреплённый в гнезде предохранитель. Для устранения нарушения достаточно пошевелить выпавший предохранитель и поставить его на место в гнезде до упора.
Если вышедший из строя элемент не установлен и контрольная лампочка не загорается, то проводят компьютерную диагностику, снимая коды ошибок в ЭСУД. Для этого используют разъём ODB-2 (под рулевой колонкой), компьютер или ноутбук с установленной программой, либо специальный сканнер. Все ошибки заносятся системой в журнал памяти ЭБУ (электронного блока-контроллера), структура кодов дана в техническом описании автомобиля – на всех моделях они разные. С помощью сканнера или ноутбука расшифровывают системную ошибку и устанавливают причину сбоя. Такой метод диагностики даёт полную картину о состоянии всех узлов за всё время их эксплуатации.
