🚧 Моменты затяжки двигателя
Крышка клапана (комплект)
10 Nm от центра к краю, крест-накрест
Подшипник распределительного вала
Ступень 01 8 Nm Использовать новые винты. Ступень 02 90° от центра к краю, крест-накрест
Приводная шестерня распределительного вала
Ступень 01 50 Nm Ступень 02 180°
Датчик положения распредвала
10 Nm
Регулятор распредвала
Ступень 01 20 Nm Использовать новый винт. Ступень 02 45°
Натяжное устройство цепи
10 Nm
Устройство натяжения цепи привода масляного насоса
15 Nm
Натяжное приспособление для агрегатного ремня
23 Nm
Направляющий ролик — агрегатного ремня
Ступень 01 20 Nm Использовать новый винт. Ступень 02 90°
Натяжной ролик зубчатого ремня
гайка(и) 27 Nm
Направляющий ролик зубчатого ремня привода распредвала
25 Nm
Кожух зубчатого ремня
10 Nm Задний кожух зубчатого ремня
Верхний кожух зубчатого ремня
10 Nm
Средний кожух зубчатого ремня
винт(ы) 10 Nm Применять приспособления против отвинчивания.
Нижний кожух зубчатого ремня
винт(ы) 10 Nm Применять приспособления против отвинчивания.
Болты крепления головки блока цилиндров
Ступень 01 40 Nm Использовать новые винты. Ступень 02 90° Ступень 03 90°
Датчик давления наддува
5 Nm
Выпускной коллектор
21 Nm Заменить гайки, использовать монтажную пасту.
Свечи зажигания
30 Nm
Кронштейн топливного фильтра
1,2 Nm
Датчик детонации
20 Nm
Датчик положения коленвала
10 Nm
Насос подачи охлаждающих средств
15 Nm
Виброгаситель
винт(ы), Ступень 01 10 Nm Сменить болты. винт(ы), Ступень 02 45°
Ременный шкив коленчатого вала
Ступень 01 10 Nm Использовать новый винт(ы). Ступень 02 90°
Центральный винт коленчатого вала
Ступень 01 90 Nm Использовать новый винт. Ступень 02 90°
Ведущий диск сцепления
22 Nm Постепенно затянуть винты крест-накрест.
Маховик
Длина винтов 22,5 mm, Ступень 01 60 Nm Сменить болты. Длина винтов 43 mm, Ступень 01 60 Nm Сменить болты. Длина винтов 22,5 mm, Ступень 02 90° Длина винтов 43 mm, Ступень 02 180°
Преобразователь крутящего момента
85 Nm Использовать новый винт(ы).
Винт(ы) спуска масла
30 Nm Использовать новый винт(ы).
Цепная звёздочка масляного насоса
Ступень 01 20 Nm Использовать новый винт(ы). Ступень 02 90°
Масляный картер
15 Nm Постепенно затянуть винты крест-накрест.
Корпус масляного фильтра
15 Nm Резьбовая пробка сливного отверстия масляного фильтра 30 Nm Крышка 25 Nm
Маслоохладитель
15 Nm
Шатунный подшипник
Ступень 01 30 Nm Заменить винт и слегка смазать маслом. Ступень 02 90°
Коренной подшипник
Ступень 01 65 Nm Сменить болты. Ступень 02 90°
Агрегатный кронштейн
110 Nm + 90° Использовать новый винт(ы).
Труба выхлопного газа
25 Nm Использовать новую(ые) гайку(и).
Кислородный датчик
55 Nm Использовать высокотемпературную пасту для резьбовых соединений
Держатель — выхлопной трубы
25 Nm
Генератор
23 Nm
Стартёр
65 Nm
Компрессор кондиционера
25 Nm
Держатель — компрессора кондиционера
45 Nm
Напорная магистраль компрессора кондиционера
M6 10 Nm M8 25 Nm
Насос усилителя рулевого управления
23 Nm Моменты затяжки на передней ходовой части
Амортизационная стойка
сверху 75 Nm снизу 90 Nm Использовать новую(ые) гайку(и).
Карданный шарнир рулевого механизма
30 Nm
Рулевая передача
Ступень 01 40 Nm Использовать новые винты. Ступень 02 90°
Напорная магистраль на рулевом механизме
35 Nm Заменить уплотнительную прокладку(и).
Обратный слив на рулевом механизме
47 Nm Заменить уплотнительную прокладку(и).
Задний верхний поперечный рычаг подвески переднего моста
внутри 50 Nm + 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и). снаружи 40 Nm Использовать новую(ые) гайку(и).
Передний верхний поперечный рычаг подвески переднего моста
внутри 50 Nm + 90° Использовать новые винты и гайки. снаружи 40 Nm Использовать новую(ые) гайку(и).
Задний нижний поперечный рычаг подвески переднего моста
внутри 70 Nm + 180° Использовать новый(ые) винт(ы) и новую(ые) гайку(и). снаружи 110 Nm Использовать новую(ые) гайку(и).
Передний нижний поперечный рычаг подвески переднего моста
внутри 70 Nm + 180° Использовать новый(ые) винт(ы) и новую(ые) гайку(и). снаружи 110 Nm Использовать новую(ые) гайку(и).
Крепление колеса
120 Nm
Ступица/подшипник ступицы переднего колеса
Блок подшипника ступицы колеса, Ступень 01 80 Nm Сменить болты. M14, Центральный болт, Ступень 01 115 Nm Использовать новый винт. M16, Центральный болт, Ступень 01 200 Nm Использовать новый винт. Блок подшипника ступицы колеса, Ступень 02 90° M14, Центральный болт, Ступень 02 180° M16, Центральный болт, Ступень 02 180°
Датчик(-и) давления воздуха в шинах
винты Torx 4 Nm Заменить винт. Накидная гайка(и). 4 Nm
Поперечная рулевая тяга на рулевом механизме
100 Nm
Головка поперечной рулевой тяги на поворотном кулаке
Регулировочный винт 7 Nm зажимной винт 45 Nm Использовать новую(ые) гайку(и).
Наконечник поперечной рулевой тяги на поперечной рулевой тяге
40 Nm
Стойка стабилизатора переднего моста на направляющем устройстве подвески
40 Nm + 90° Использовать новый винт.
Стойка стабилизатора переднего моста на стабилизаторе
40 Nm + 90° Использовать новый винт. Моменты затяжки тормоза
Суппорт дискового тормоза передних колёс
30 Nm
Суппорт дискового тормоза задних колёс
35 Nm Использовать новые винты.
Кронштейн суппорта дискового тормоза задних колёс
75 Nm Использовать новые винты.
Кронштейн суппорта дискового тормоза передних колёс
190 Nm Очистить оребрение.
Тормозной диск задних колёс
5 Nm
Тормозной диск передних колёс
5 Nm
Воздушный клапан
10 Nm Суппорт дискового тормозного механизма FNR — G60 15 Nm
Датчик — числа оборотов колеса
10 Nm
Тормозная магистраль
15 Nm
Тормозной шланг
на суппорте дискового тормоза 45 Nm полый(е) винт(ы) Моменты затяжки для коробки передач
Главный цилиндр сцепления
20 Nm
Шток переключения передач
23 Nm Использовать новый винт.
Шток вилки переключения передач
40 Nm
Выжимной цилиндр
25 Nm
Фланцевое соединение коробки передач с двигателем
M10 45 Nm M12 65 Nm
Подшипник коробки перемены передач
23 Nm
Поперечная опорная балка — коробки переключения передач
M12, Ступень 01 110 Nm Использовать новый винт(ы). M12, Ступень 02 90° M10 55 Nm Использовать новый винт(ы).
Приводной вал
M8, передний мост 40 Nm M8, Задний мост 40 Nm M10, Задний мост 65 Nm M10, передний мост 70 Nm
Промежуточный подшипник ведущего вала
25 Nm
Теплоизоляционный кожух приводного вала
25 Nm
Карданный вал
спереди 55 Nm Использовать новый винт(ы). сзади 55 Nm Использовать новый винт(ы).
Промежуточный подшипник карданного вала
25 Nm
Теплозащитный экран карданного вала
23 Nm
Резьбовая пробка маслоналивного отверстия коробки передач
с автоматической КПП, 6 передача 09L 80 Nm Заменить уплотнительное(ые) кольцо(а). со ступенчатой 6-ходовой коробкой передач, Коробка передач 02X 45 Nm
Винт(ы) контроля масла
с автоматической КПП 80 Nm АКПП Multitronic (с мультифункциональным электронным управлением) 20 Nm с коробкой передач 25 Nm
Резьбовая пробка маслосливного отверстия коробки передач
с автоматической КПП, 6 передача 09L 12 Nm Использовать новую уплотнительную прокладку и новые винты. Моменты затяжки на задней ходовой части
Балка заднего моста
Ступень 01 110 Nm Использовать новый винт(ы). Ступень 02 90°
Подшипниковая опора стабилизатора заднего моста
25 Nm
Передний верхний поперечный рычаг подвески заднего моста
на подрамнике 85 Nm + 90° Использовать новые винты и гайки. 85 Nm + 90° Использовать новые винты и гайки.
Задний верхний поперечный рычаг подвески заднего моста
снаружи 95 Nm Использовать новую(ые) гайку(и). внутри 85 Nm + 90° Использовать новый винт(ы).
Нижний поперечный рычаг подвески заднего моста
сзади, на подрамнике 85 Nm + 90° Использовать новую(ые) гайку(и). на поворотном кулаке 85 Nm + 90° Использовать новую(ые) гайку(и). спереди, на подрамнике 95 Nm Использовать новую(ые) гайку(и).
Крепление колеса
120 Nm
Ступица/подшипник ступицы заднего колеса
Блок подшипника ступицы колеса, Ступень 01 80 Nm Использовать новые винты. Центральный болт, Ступень 01 200 Nm Использовать новый винт. Блок подшипника ступицы колеса, Ступень 02 90° Центральный болт, Ступень 02 180°
Датчик(-и) давления воздуха в шинах
винты Torx 4 Nm Заменить винт. Накидная гайка(и). 4 Nm
Стойка стабилизатора заднего моста на направляющем устройстве подвески
25 Nm
Стойка стабилизатора заднего моста на стабилизаторе
45 Nm
Амортизатор заднего моста
снизу 150 Nm + 90° Использовать новую(ые) гайку(и). сверху 36 Nm

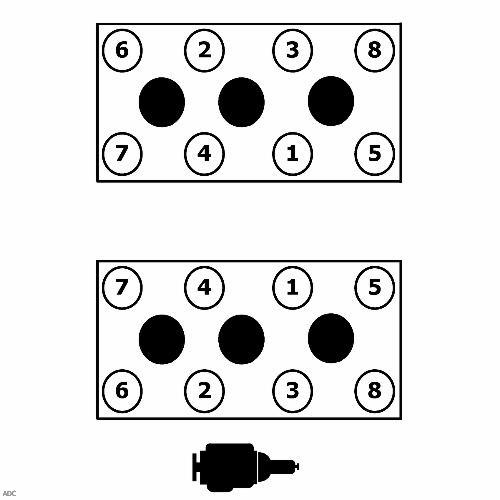

Винт(ы) 1 - 8, Ступень 01 40 Nm Использовать новый винт(ы). Винт(ы) 1 - 8, Ступень 02 90° Винт(ы) 1 - 8, Ступень 03 90° Винт(ы) 11 - 14, Ступень 04 8 Nm + 90° Использовать новый винт(ы). Винт(ы) 9- 10, Ступень 05 40 Nm Использовать новый винт(ы). Винт(ы) 9- 10, Ступень 06 90° Винт(ы) 9- 10, Ступень 07 90°
Впускной коллектор
Датчик давления наддува
Выпускной коллектор
снизу 30 Nm Заменить гайки, использовать монтажную пасту. сверху, Ступень 01 5 Nm Использовать новую(ые) гайку(и). сверху, Ступень 02 12 Nm сверху, Ступень 03 16 Nm сверху, Ступень 04 25 Nm
Свечи зажигания
Штуцер форсунки
Топливный насос
Топливопровод
Датчик детонации
Датчик положения коленвала
Насос подачи охлаждающих средств
Центральный винт коленчатого вала
Ведущий диск сцепления
Ведомый диск
Маховик
Винт(ы) спуска масла
Масляный картер
Верхняя часть масляного поддона 15 Nm + 90° Использовать новый винт(ы). Нижняя часть масляного поддона 8 Nm + 45° Использовать новый болт(-ы), затянуть крест-накрест
Маслоохладитель
Шатунный подшипник
Коренной подшипник
M10, Ступень 01 затянуть накрепко Использовать новый винт(ы). M10, Ступень 02 65 Nm M10, Ступень 03 90° M8, со стороны, Ступень 04 20 Nm Использовать новый винт(ы). M8, со стороны, Ступень 05 90°
Держатель двигателя
Подшипник двигателя
Агрегатный кронштейн
Раскос(-ы) подрамника
Катализатор
Кислородный датчик
Генератор
Крепление генератора
Стартёр
Компрессор кондиционера
Держатель - компрессора кондиционера
Напорная магистраль компрессора кондиционера
Насос усилителя рулевого управления
Гидропровод(-ы) на насосе усилителя рулевого управления
Ремённый шкив насос усилителя рулевого управления
Моменты затяжки на передней ходовой части
Передняя распорка купола
Амортизационная стойка
стойка подшипника, на кузове 40 Nm + 90° Использовать новый винт(ы). Соединительная скоба на амортизационной стойке 40 Nm + 180° Использовать новый(ые) винт(ы) и новую(ые) гайку(и). Соединительная скоба на поперечном рычаге подвески 90 Nm + 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Шток поршня амортизатора
Карданный шарнир рулевого механизма
Кронштейн опоры амортизационной стойки переднего моста
Рулевая передача
Напорная магистраль на рулевом механизме
Обратный слив на рулевом механизме
Задний верхний поперечный рычаг подвески переднего моста
с кронштейне опоры 50 Nm + 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и). на поворотном кулаке 40 Nm Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Передний верхний поперечный рычаг подвески переднего моста
с кронштейне опоры 50 Nm + 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и). на поворотном кулаке 40 Nm Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Задний нижний поперечный рычаг подвески переднего моста
Передний нижний поперечный рычаг подвески переднего моста
Крепление колеса
Ступица/подшипник ступицы переднего колеса
Блок подшипника ступицы колеса, на поворотном кулаке 80 Nm + 90° Использовать новый винт(ы). Центральный болт 200 Nm + 180° Использовать новый винт.
Поперечная рулевая тяга на рулевом механизме
Головка поперечной рулевой тяги на поворотном кулаке
Гайка(и) с буртиком, Шестигранник 20 Nm + 90° Использовать новую(ые) гайку(и). Двенадцатигранник, Комбинированная(-ые) гайка(-и) 100 Nm Шестигранник, Комбинированная(-ые) гайка(-и) 110 Nm
Наконечник поперечной рулевой тяги на поперечной рулевой тяге
Подшипник стабилизатора переднего моста на подрамнике
Стойка стабилизатора переднего моста на амортизационной стойке
Стойка стабилизатора переднего моста на стабилизаторе
Шарнир независимой подвески переднего моста на поворотном кулаке
Шарнир независимой подвески переднего моста на поперечном рычаге подвески
Гайка(и) с буртиком, M12, Ширина зева гаечного ключа 21 mm 145 Nm Использовать новую(ые) гайку(и). M12, Ширина зева гаечного ключа 18 mm, Комбинированная(-ые) гайка(-и) 110 Nm M12, Комбинированная(-ые) гайка(-и), Ширина зева гаечного ключа 21 mm 120 Nm M14, Комбинированная(-ые) гайка(-и), Ширина зева гаечного ключа 21 mm 140 Nm
Моменты затяжки тормоза
Суппорт дискового тормоза передних колёс
Суппорт дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза передних колёс
Тормозной диск задних колёс
Тормозной диск передних колёс
Воздушный клапан
Датчик - числа оборотов колеса
Тормозная магистраль
Тормозной шланг
Моменты затяжки для коробки передач
Кронштейн тросового привода переключения передач
Рычаг переключения
Шток переключения передач
Шток вилки переключения передач
Выжимной цилиндр
Направляющая втулка выжимного подшипника
Фланцевое соединение коробки передач с двигателем
Коробка передач 0B2, M10 x 50 65 Nm Коробка передач 0B2, M10 x 75 15 Nm + 90° Использовать новый винт(ы). Коробка передач 0B2, M12 30 Nm + 90° Использовать новый винт(ы). Коробка с непосредственным переключением передач 0B5, M10 x 50 65 Nm Коробка с непосредственным переключением передач 0B5, M10 x 40 15 Nm + 90° Использовать новый винт(ы). Коробка с непосредственным переключением передач 0B5, M12 30 Nm + 90° Использовать новый винт(ы).
Держатель коробки перемены передач
Подшипник коробки перемены передач
Поперечная опорная балка - коробки переключения передач
Приводной вал
M8 20 Nm + 90° Использовать новый винт(ы). M10 70 Nm Использовать новый винт(ы). Центральный болт 200 Nm + 180° Использовать новые винты.
Теплоизоляционный кожух приводного вала
Карданный вал
Промежуточный подшипник карданного вала
Резьбовая пробка маслоналивного отверстия коробки передач
со ступенчатой 6-ходовой коробкой передач, Коробка передач 02B 45 Nm с 7-скоростной коробкой с непосредственным переключением передач 45 Nm винт(ы) контроля масла с 7-скоростной коробкой с непосредственным переключением передач, Масляный контур двухдискового сцепления 45 Nm винт(ы) контроля масла
Резьбовая пробка контроля уровня масла дифференциала заднего моста
Главная передача 0BC 30 Nm маслоналивной(ые) винт(ы) Главная передача 0BD 45 Nm маслоналивной(ые) винт(ы)
Резьбовая пробка маслосливного отверстия коробки передач
со ступенчатой 6-ходовой коробкой передач, Коробка передач 02B 45 Nm с 7-скоростной коробкой с непосредственным переключением передач, Масляный контур двухдискового сцепления 45 Nm Заменить уплотнительное(ые) кольцо(а). с 7-скоростной коробкой с непосредственным переключением передач 45 Nm
Крышка масляного фильтра коробки передач
с 7-скоростной коробкой с непосредственным переключением передач 8 Nm Заменить уплотнительное(ые) кольцо(а).
Моменты затяжки на задней ходовой части
Балка заднего моста
Шток поршня амортизатора заднего моста
Подшипниковая опора стабилизатора заднего моста
Верхний поперечный рычаг подвески заднего моста
на несущей балке моста 70 Nm + 180° Использовать новый винт(ы). на поворотном кулаке 95 Nm Использовать новую(ые) гайку(и).
Нижний поперечный рычаг подвески заднего моста
на несущей балке моста 70 Nm + 180° Использовать новый(ые) винт(ы) и новую(ые) гайку(и). на поворотном кулаке 120 Nm + 360° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Крепление колеса
Ступица/подшипник ступицы заднего колеса
Блок подшипника ступицы колеса 80 Nm + 90° Использовать новый винт(ы). Центральный болт 200 Nm + 180° Использовать новый винт.
Поперечная рулевая тяга заднего моста
на несущей балке моста 95 Nm Использовать новую(ые) гайку(и). на поворотном кулаке 90 Nm + 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Стойка стабилизатора заднего моста на направляющем устройстве подвески
Стойка стабилизатора заднего моста на стабилизаторе
Амортизатор заднего моста
на кузове 50 Nm + 45° Использовать новый винт(ы). на поворотном кулаке 150 Nm + 180° Использовать новый винт(ы).
Ступень 01 40 Nm Использовать новые винты. Ступень 02 90° Ступень 03 90°
Впускной коллектор
Выпускной коллектор
Свечи зажигания
Топливопровод
Кронштейн топливного фильтра
Датчик положения коленвала
Насос подачи охлаждающих средств
Виброгаситель
Ременный шкив коленчатого вала
Центральный винт коленчатого вала
Ведущий диск сцепления
Маховик
Длина винтов 22,5 mm, Ступень 01 60 Nm Сменить болты. Длина винтов 43 mm, Ступень 01 60 Nm Сменить болты. Длина винтов 35 mm, Ступень 01 60 Nm Сменить болты. Длина винтов 22,5 mm, Ступень 02 90° Длина винтов 43 mm, Ступень 02 180° Длина винтов 35 mm, Ступень 02 180°
Преобразователь крутящего момента
Винт(ы) спуска масла
Цепная звёздочка масляного насоса
Масляный картер
на коробке передач, Верхняя часть масляного поддона 45 Nm на блоке цилиндров двигателя, M7, Верхняя часть масляного поддона 16 Nm на блоке цилиндров двигателя, M8, Верхняя часть масляного поддона 22 Nm Нижняя часть масляного поддона 10 Nm Постепенно затянуть винты крест-накрест.
Маслоохладитель
Резьбовая заглушка блока цилиндров двигателя
Шатунный подшипник
Коренной подшипник
гайка(и), Ступень 01 затянуть накрепко Использовать новый(ые) винт(ы) и новую(ые) гайку(и). гайка(и), Ступень 02 35 Nm от центра к краю, крест-накрест гайка(и), Ступень 03 90° Винтовое соединение сбоку, Ступень 04 20 Nm Винтовое соединение сбоку, Ступень 05 90°
Держатель двигателя
Подшипник двигателя
Стопор против проворачивания
Труба выхлопного газа
Кислородный датчик
Держатель - выхлопной трубы
Генератор
Стартёр
Компрессор кондиционера
Держатель - компрессора кондиционера
Напорная магистраль компрессора кондиционера
Насос усилителя рулевого управления
Кронштейн насоса гидроусилителя руля
Ремённый шкив насос усилителя рулевого управления
Моменты затяжки на передней ходовой части
Амортизационная стойка
сверху 20 Nm Использовать новую(ые) гайку(и). снизу 90 Nm + 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Шток поршня амортизатора
Кронштейн опоры амортизационной стойки переднего моста
Рулевая передача
Задний верхний поперечный рычаг подвески переднего моста
снаружи 40 Nm Использовать новый(ые) винт(ы) и новую(ые) гайку(и). внутри 50 Nm + 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Передний верхний поперечный рычаг подвески переднего моста
снаружи 40 Nm Использовать новый(ые) винт(ы) и новую(ые) гайку(и). внутри 50 Nm + 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Задний нижний поперечный рычаг подвески переднего моста
снаружи, Стальной поворотный кулак 100 Nm Использовать новую(ые) гайку(и). снаружи, Алюминиевый поворотный кулак 110 Nm Использовать новую(ые) гайку(и). 70 Nm + 180° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Передний нижний поперечный рычаг подвески переднего моста
снаружи, Стальной поворотный кулак 100 Nm Использовать новую(ые) гайку(и). снаружи, Алюминиевый поворотный кулак 110 Nm Использовать новую(ые) гайку(и). внутри 70 Nm + 180° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Крепление колеса
Ступица/подшипник ступицы переднего колеса
Блок подшипника ступицы колеса, Ступень 01 80 Nm M14, Центральный болт, Ступень 01 115 Nm Сменить болты. M16, Центральный болт, Ступень 01 190 Nm Сменить болты. Блок подшипника ступицы колеса, Ступень 02 90° M14, Центральный болт, Ступень 02 180° M16, Центральный болт, Ступень 02 180°
Датчик(-и) давления воздуха в шинах
Головка поперечной рулевой тяги на поворотном кулаке
Наконечник поперечной рулевой тяги на поперечной рулевой тяге
Стойка стабилизатора переднего моста на направляющем устройстве подвески
Стойка стабилизатора переднего моста на стабилизаторе
с резиновой опорой 100 Nm Использовать новую(ые) гайку(и). с шаровым шарниром 60 Nm Использовать новую(ые) гайку(и).
Моменты затяжки тормоза
Суппорт дискового тормоза передних колёс
Суппорт дискового тормозного механизма FN3 25 Nm Суппорт дискового тормозного механизма FNR - G60 30 Nm Суппорт дискового тормозного механизма HP2 190 Nm Очистить оребрение.
Суппорт дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза задних колёс
M10 x 50, Ступень 01, Суппорт дискового тормозного механизма C43 70 Nm M10 x 50, Ступень 02, Суппорт дискового тормозного механизма C43 90° M10 x 20, Суппорт дискового тормозного механизма C43 95 Nm Суппорт дискового тормозного механизма C38 95 Nm
Кронштейн суппорта дискового тормоза передних колёс
M12, Суппорт дискового тормозного механизма FN3 130 Nm Очистить оребрение. M14, Суппорт дискового тормозного механизма FN3 200 Nm Очистить оребрение. Задний мост, Суппорт дискового тормозного механизма C38 95 Nm Очистить оребрение. Суппорт дискового тормозного механизма FNR - G60 200 Nm Очистить оребрение.
Воздушный клапан
Задний мост, Суппорт дискового тормозного механизма C38 10 Nm Задний мост, Суппорт дискового тормозного механизма C43 10 Nm Суппорт дискового тормозного механизма FN3 10 Nm Суппорт дискового тормозного механизма FNR - G60 15 Nm Суппорт дискового тормозного механизма HP2 10 Nm
Тормозная магистраль
15 Nm Суппорт дискового тормозного механизма HP2, PR. - номер 1LX, PR. - номер T7Z 12 Nm на суппорте дискового тормоза 17 Nm
Тормозной шланг
Задний мост, на суппорте дискового тормоза, Суппорт дискового тормозного механизма C38 45 Nm Задний мост, на суппорте дискового тормоза, Суппорт дискового тормозного механизма C43 40 Nm
Ступень 01 60 Nm Использовать новые винты. Ступень 02 90° Ступень 03 90°
Впускной коллектор
Выпускной коллектор
Свечи зажигания
Топливопровод
Кронштейн топливного фильтра
Датчик детонации
Датчик положения коленвала
Насос подачи охлаждающих средств
Виброгаситель
Центральный винт коленчатого вала
Ведущий диск сцепления
Маховик
Длина винтов 22,5 mm, Ступень 01 60 Nm Использовать новые винты. Длина винтов 43 mm, Ступень 01 60 Nm Использовать новые винты. Длина винтов 22,5 mm, Ступень 02 90° Длина винтов 43 mm, Ступень 02 180°
Преобразователь крутящего момента
Винт(ы) спуска масла
Масляный картер
M6, Верхняя часть масляного поддона 10 Nm M7, Верхняя часть масляного поддона 16 Nm M8, Верхняя часть масляного поддона 22 Nm Нижняя часть масляного поддона 10 Nm Постепенно затянуть винты крест-накрест.
Маслоохладитель
Резьбовая заглушка блока цилиндров двигателя
Шатунный подшипник
распиленные шатуны, Ступень 01 30 Nm Использовать новые винты. треснувшие шатуны, M8, Ступень 01 30 Nm Использовать новые винты. треснувшие шатуны, M8,5, Ступень 01 40 Nm Использовать новые винты. распиленные шатуны, Ступень 02 90° треснувшие шатуны, M8, Ступень 02 90° треснувшие шатуны, M8,5, Ступень 02 90°
Коренной подшипник
Винтовое соединение сбоку, Ступень 04 25 Nm Ступень 01 затянуть накрепко Использовать новые винты. Ступень 02 60 Nm Ступень 03 90°
Держатель двигателя
Подшипник двигателя
Стопор против проворачивания
Труба выхлопного газа
Кислородный датчик
Держатель - выхлопной трубы
Генератор
Стартёр
Компрессор кондиционера
Держатель - компрессора кондиционера
Напорная магистраль компрессора кондиционера
Насос усилителя рулевого управления
Ремённый шкив насос усилителя рулевого управления
Вязкостная муфта вентилятора
Кронштейн вязкостного вентилятора
Рабочее колесо вентилятора
Моменты затяжки на передней ходовой части
Амортизационная стойка
сверху 20 Nm Использовать новую(ые) гайку(и). снизу 90 Nm + 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Шток поршня амортизатора
Кронштейн опоры амортизационной стойки переднего моста
Рулевая передача
Задний верхний поперечный рычаг подвески переднего моста
снаружи 40 Nm Использовать новый(ые) винт(ы) и новую(ые) гайку(и). внутри 50 Nm + 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Передний верхний поперечный рычаг подвески переднего моста
снаружи 40 Nm Использовать новый(ые) винт(ы) и новую(ые) гайку(и). внутри 50 Nm + 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Задний нижний поперечный рычаг подвески переднего моста
снаружи, Стальной поворотный кулак 100 Nm Использовать новую(ые) гайку(и). снаружи, Алюминиевый поворотный кулак 110 Nm Использовать новую(ые) гайку(и). 70 Nm + 180° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Передний нижний поперечный рычаг подвески переднего моста
снаружи, Стальной поворотный кулак 100 Nm Использовать новую(ые) гайку(и). снаружи, Алюминиевый поворотный кулак 110 Nm Использовать новую(ые) гайку(и). внутри 70 Nm + 180° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).
Крепление колеса
Ступица/подшипник ступицы переднего колеса
Блок подшипника ступицы колеса, Ступень 01 80 Nm M14, Центральный болт, Ступень 01 115 Nm Сменить болты. M16, Центральный болт, Ступень 01 190 Nm Сменить болты. Блок подшипника ступицы колеса, Ступень 02 90° M14, Центральный болт, Ступень 02 180° M16, Центральный болт, Ступень 02 180°
Датчик(-и) давления воздуха в шинах
Головка поперечной рулевой тяги на поворотном кулаке
Наконечник поперечной рулевой тяги на поперечной рулевой тяге
Стойка стабилизатора переднего моста на направляющем устройстве подвески
Стойка стабилизатора переднего моста на стабилизаторе
с резиновой опорой 100 Nm Использовать новую(ые) гайку(и). с шаровым шарниром 60 Nm Использовать новую(ые) гайку(и).
Моменты затяжки тормоза
Суппорт дискового тормоза передних колёс
Суппорт дискового тормозного механизма FN3 25 Nm Суппорт дискового тормозного механизма FNR - G60 30 Nm Суппорт дискового тормозного механизма HP2 190 Nm Очистить оребрение.
Суппорт дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза задних колёс
M10 x 50, Ступень 01, Суппорт дискового тормозного механизма C43 70 Nm M10 x 50, Ступень 02, Суппорт дискового тормозного механизма C43 90° M10 x 20, Суппорт дискового тормозного механизма C43 95 Nm Суппорт дискового тормозного механизма C38 95 Nm
Кронштейн суппорта дискового тормоза передних колёс
M12, Суппорт дискового тормозного механизма FN3 130 Nm Очистить оребрение. M14, Суппорт дискового тормозного механизма FN3 200 Nm Очистить оребрение. Задний мост, Суппорт дискового тормозного механизма C38 95 Nm Очистить оребрение. Суппорт дискового тормозного механизма FNR - G60 200 Nm Очистить оребрение.
Воздушный клапан
Задний мост, Суппорт дискового тормозного механизма C38 10 Nm Задний мост, Суппорт дискового тормозного механизма C43 10 Nm Суппорт дискового тормозного механизма FN3 10 Nm Суппорт дискового тормозного механизма FNR - G60 15 Nm Суппорт дискового тормозного механизма HP2 10 Nm
Тормозная магистраль
15 Nm Суппорт дискового тормозного механизма HP2, PR. - номер 1LX, PR. - номер T7Z 12 Nm на суппорте дискового тормоза 17 Nm
Тормозной шланг
Задний мост, на суппорте дискового тормоза, Суппорт дискового тормозного механизма C38 45 Nm Задний мост, на суппорте дискового тормоза, Суппорт дискового тормозного механизма C43 40 Nm
Использовать новый винт(ы).
Впускной коллектор
Выпускной коллектор
Свечи зажигания
Штуцер форсунки
Топливный насос
Топливопровод
Датчик детонации
Насос подачи охлаждающих средств
Центральный винт коленчатого вала
Ведомый диск
Маховик
Винт(ы) спуска масла
Масляный картер
Маслоохладитель
Масляный насос
Шатунный подшипник
Коренной подшипник
Держатель двигателя
Подшипник двигателя
Агрегатный кронштейн
Труба выхлопного газа
Кислородный датчик
Генератор
Крепление генератора
Стартёр
Компрессор кондиционера
Держатель - компрессора кондиционера
Насос усилителя рулевого управления
Кронштейн насоса гидроусилителя руля
Ремённый шкив насос усилителя рулевого управления
Моменты затяжки на передней ходовой части
Амортизационная стойка
Шток поршня амортизатора
Кронштейн опоры амортизационной стойки переднего моста
Рулевая передача
Задний верхний поперечный рычаг подвески переднего моста
Передний верхний поперечный рычаг подвески переднего моста
Задний нижний поперечный рычаг подвески переднего моста
Передний нижний поперечный рычаг подвески переднего моста
Крепление колеса
Ступица/подшипник ступицы переднего колеса
Поперечная рулевая тяга на рулевом механизме
Головка поперечной рулевой тяги на поворотном кулаке
Наконечник поперечной рулевой тяги на поперечной рулевой тяге
Подшипник стабилизатора переднего моста на подрамнике
Стойка стабилизатора переднего моста на амортизационной стойке
Стойка стабилизатора переднего моста на стабилизаторе
Шарнир независимой подвески переднего моста на поворотном кулаке
Шарнир независимой подвески переднего моста на поперечном рычаге подвески
Моменты затяжки тормоза
Суппорт дискового тормоза передних колёс
Суппорт дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза передних колёс
Тормозной диск задних колёс
Тормозной диск передних колёс
Воздушный клапан
Датчик - числа оборотов колеса
Тормозная магистраль
Тормозной шланг
Моменты затяжки для коробки передач
Приводной вал
Карданный вал
Промежуточный подшипник карданного вала
Резьбовая пробка маслоналивного отверстия коробки передач
Резьбовая пробка контроля уровня масла дифференциала заднего моста
Резьбовая пробка маслосливного отверстия коробки передач
Моменты затяжки на задней ходовой части
Балка заднего моста
Шток поршня амортизатора заднего моста
Подшипниковая опора стабилизатора заднего моста
Верхний поперечный рычаг подвески заднего моста
Нижний поперечный рычаг подвески заднего моста
Крепление колеса
Ступица/подшипник ступицы заднего колеса
Поперечная рулевая тяга заднего моста
Стойка стабилизатора заднего моста на направляющем устройстве подвески
Стойка стабилизатора заднего моста на стабилизаторе
Амортизатор заднего моста
Электрика
Общее электрооборудование
Напряжение аккумулятора
Топливо
кол-во и спецификация
Моторное масло с фильтром
Спецификация моторного масла
Ступенчатая коробка передач
Спецификация масла ступенчатой коробки передач
Дифференциал заднего моста
Спецификация масла заднего моста
Тормозная жидкость при замене
Спецификация тормозной жидкости
Хладагент для кондиционера
Спецификация хладагента
Масло кондиционер
Освещение
Источники света
Ближний свет
H7 12V 55W PX26d
D3S 85V 35W PK32d-5
Дальний свет
H7 12V 55W PX26d
D3S 85V 35W PK32d-5
Система активного освещения в повороте
D3S 85V 35W PK32d-5
Читайте также:
