Настройка автомобильного видеорегистратора, если есть инструкция по эксплуатации - процесс несложный. Однако при ее отсутствии могут возникнуть определенные проблемы.
Между тем, целый ряд автомобильных видеорегистраторов эконом класса в настройке и эксплуатации весьма схожи.
Предлагаемый материал может помочь настроить автомобильные регистраторы типа HD-02-LCD, MDR-610, GF-DV07HD, DIGMA и пр., не имея инструкции.
Если Вы только хотите купить автомобильный видеорегистратор то Вам может быть интересна страница автомобильные видеорегистраторы.
Памятуя о том, что лучше один раз увидеть, чем сто раз прочитать предлагаю в помощь и дополнение к этому материалу фотографии и пояснения по настройке автомобильного видеорегистратора
- ON/OFF (POWER) - включение/выключение регистратора
- MENU - переход в меню настроек
- MODE - выбор режима работы
- DOWN - переход вниз по меню
- UP - переход вверх по меню
- REC/SNAP - начало/остановка записи/фотографирования, кроме того, при настройке служит для подтверждения выбора (перехода) пункта меню (настройки)- при отсутствии кнопки "OK",
- OK - кнопка подтверждения выбора настройки, пункта меню и пр.,
- RESET - установка заводских настроек
Включение автомобильного регистратора, в большинстве случаев, происходит автоматически при подаче на него внешнего напряжения питания (от автомобильного адаптера, входящего в комплект поставки).
Аналогично, при снятии напряжения питания регистратор спустя некоторое время выключится.
Кнопками ON/OFF можно включить устройство для работы от встроенного аккумулятора.
При включении видеорегистратор переходит в режим записи.
Перед настройкой запись следует остановить нажатием кнопки REC/SNAP , затем, нажав MENU , перейти в режим настроек.
Как уже писалось, для перехода по пунктам меню, выбора его разделов, подтверждения настроек видеорегистратора используются кнопки DOWN, UP, REC/SNAP .
Основные настройки автомобильного видеорегистратора, могут быть распределены по разным вкладкам (подпунктам), например УСТАНОВКИ (SETUP), ВИДЕОЗАПИСЬ и т.д. Ниже приведу названия некоторых функций автомобильных видеорегистраторов.
Поскольку они могут варьироваться в зависимости от модели видеорегистратора - прописными буквами через запятую указаны некоторые известные мне варианты пунктов меню, далее приводится краткое описание настроек, комментарии.
LANGUAGE, ЯЗЫК - первое что надо установить для комфортной работы с видеорегистратором.
DATE, ДАТА, CLOCK, TIME, ВРЕМЯ - дата и время. Могут быть объединены в одном пункте меню или в разных. Настроить надо обязательно.
FORMAT, ФОРМАТИРОВАНИЕ - форматирование карты памяти. Следует помнить, что этот процесс уничтожает всю записанную информацию. Поэтому, как правило, делается один раз при первоначальной настройке регистратора.
RECYCLE, RECORD TIME, ВРЕМЯ ЗАПИСИ, ПРОДОЛЖИТЕЛЬНОСТЬ ЗАПИСИ, ФРАГМЕНТ - этот параметр определяет размер файла для непрерывной записи информации.
У различных производителей может непринципиально отличаться. Предлагается на выбор несколько значений, например, - 2 минуты, 5 минут, 15 минут.
Поясню на примере смысл этой установки.
Поскольку настоятельно рекомендую работать с видеорегистратором в режиме циклической записи (если регистратор имеет установку режима RECYCLE-yes/no (ПЕРЕЗАПИСЬ вкл/выкл), то режим перезаписи следует включить.
При этом, при заполнения карты памяти, старые файлы будут автоматически удаляться, новые - записываться на их место.
Так вот, если объема памяти хватает, скажем, на 40 минут записи, размер фрагмента установлен 15 минут, то первый файл пишется первые 15 минут, потом до 30 минут записывается второй файл, оставшихся 10 минут на третий не хватает - он размещается на месте первого.
Карта памяти видеорегистратора используется на 3\4. Вроде напрашивается установить минимальное время, но между записями файлов существуют небольшие временные промежутки, поэтому чем меньше размер фрагментов, тем больше их и промежутков между ними - запись видеорегистратора более "рваная".
Выбирайте кому что важнее.
SIZE, РАЗРЕШЕНИЕ, РАЗМЕР КИНО - здесь выбирается разрешение записи. Возможные варианты: 1280x960 (SXGA) 1280х720 (WXGA), 848х480 (WVGA), 640х480 (VGA) 320x240 (QVGA).
Чем выше разрешение, тем больше места занимает запись на видеорегистраторе, но здесь жадничать не надо - ставьте максимальное качество.
AUDIO RECORD, ЗАПИСЬ ЗВУКА - включение записи звука при наличии встроенного микрофона. Может пригодится при конфликтах с ГИБДД.
MOTION DETECT, ДЕТЕКТОР ДВИЖЕНИЯ - запись производится при наличии движения в зоне обзора камеры. Поскольку автомобильный видеорегистратор почти всегда в движении выгоды при его использовании немного.
FPS, ЧАСТОТА КАДРОВ, СКОРОСТЬ СЪЕМКИ - опять же - чем выше, тем лучше. Скорость движения автомобиля (видеорегистратора соответственно тоже) - весьма высока, при низкой скорости съемки видеорегистратора велика вероятность потери важной информации.
LIGHT FREQ, ВСПЫШКА, ЧАСТОТА СЕТИ - устраняет мерцания в кадре при искусственном освещении с соответствующей частотой. У нас это - 50Гц.
STAMP, ОТОБРАЖЕНИЕ ДАТЫ, ДАТА И ВРЕМЯ - поскольку видеорегистратор фиксирует информацию для возможного рассмотрения конфликтных ситуаций эта функция должна быть включена.
Готовя этот материал по настройке автомобильных видеорегистраторов, я провел в Интернете несколько часов в поисках инструкций и описаний.
Смею Вас заверить - половина найденного мне не помогла. Свой видеорегистратор методом проб и ошибок настроил за час. Мой совет - запомните кнопки MENU, DOWN, UP, REC/SNAP . Не бойтесь эксперементировать - все получится.
И еще - сломать видеорегистратор, нажимая на кнопки невозможно, так что - вперед.
© 2010-2022 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов
Вам пригодится
Видеорегистратор Digma FreeDrive 600-GW Dual
Видеорегистратор Mio MiVue 812 Black
Видеорегистратор Navitel MSR300 GPS
Видеорегистратор Telefunken TF-DVR33FHD
Видеорегистратор с радар-детектором Neoline X-COP 9100z
Видеорегистратор Neoline X-COP 9200
Содержание
Качество и разрешение видео
Контрастность, баланс белого и экспозиция
Как настроить запись файлов в циклическом режиме
Как настроить дату и время
Дополнительные функции и настройки
Сброс установок до заводских значений
Качество и разрешение видео
После настроек важно проверить качество записи, чтобы убедиться в чёткости картинки. Если невозможно разглядеть номера других машин или другие детали — лучше увеличить разрешение, даже если видео займёт больше места.
При этом важно учитывать, что чем выше разрешение, тем больше места будет занимать изображение. Например, при разрешении 1920×1080 на карту объёмом 32 ГБ записывается видео длительностью до 10–15 часов.
Для удобной эксплуатации видеорегистратора нужно также настроить яркость и подсветку экрана. Они устанавливаются на ваше усмотрение в настройках, но нужно учитывать, что чем выше яркость и дольше работа подсветки, тем быстрее расходуется заряд аккумулятора.
Контрастность, баланс белого и экспозиция
От этого параметра зависит, насколько ярким будет изображение. В большинстве случаев достаточно автоматических настроек, чтобы устройство самостоятельно анализировало внешние условия и подстраивало под него параметры.
Вручную настраивать экспозицию нужно только в том случае, если качество записи вас не устраивает — например, появились засветы или видео слишком тёмное.
Как настроить запись файлов в циклическом режиме
Цикличная видеозапись в видеорегистраторе фиксирует всё происходящее в виде коротких роликов. Когда место на устройстве заканчивается, перезаписываются старые файлы, поэтому запись ведётся постоянно. Есть модели с непрерывным режимом — запись ведётся без паузы (получается одно длинное видео), а после заполнения памяти — останавливается. Чтобы продолжить запись, нужно вручную очистить накопитель и заново запустить съёмку.
Далее необходимо настроить длительность отдельного видео — от 1 до 15 минут, в зависимости от объёма памяти. Чем короче ролики, тем легче найти нужный (файлам видео присваивается порядковый номер), но пауза между ними будет возникать чаще.
Как настроить дату и время
Правильно настроить дату и время важнее, чем кажется. Именно на них ориентируются сотрудники ГИБДД и суд в спорах.
Для правильной настройки этих параметров нужно:
Система автоматически обновит время.
Дополнительные функции и настройки
Антирадар
Чтобы видеорегистраторы вовремя сообщали о радарах с фиксацией скорости, а вы не получили штраф, нужно сделать 4 простых действия.
- зайти в настройки радар-детектора;
- выбрать радиус срабатывания — соотношение скорости автомобиля и расстояния до камеры ГИБДД. Обычно это 1–5 км. Но советуем выбирать максимальное значение, чтобы среагировать заранее;
- установить ограничение спидометра. Как только вы превысите скорость, то видеорегистратор подаст специальный сигнал;
- выбрать радиочастоты, на которые будет реагировать устройство (лучше выбирать все доступные в регионе варианты, которые отобразятся в меню — так вы не пропустите никакие радары).
Модуль GPS
Видеорегистраторы с такой опцией привязывают каждое видео к точным координатам. Помимо них, на видео указана и ваша скорость. Это полезно в спорной ситуации, чтобы доказать отсутствие превышения скорости.
Контроль границ полосы движения
Эта опция повышает безопасность на дороге — чувствительные датчики считывают дорожную разметку и предупреждают о выходе за пределы полосы.
Чтобы настроить камеру для контроля границ полос, нужно:
- выбрать в меню девайса функцию калибровки датчиков;
- нажать на тонкую настройку и дождаться, пока на экране появятся изображения с объектива камеры с полосами привязки сверху;
- установить верхнюю линию по уровню горизонта;
- совместить нижнюю черту с капотом автомобиля.
Однако, если вы случайно задели камеру, то обязательно проверьте углы обзора. Если они изменились — значит, нужно повторно настроить датчик.
Датчик движения
Он же парковочный датчик. Видеорегистраторы с такой функцией автоматически начинают запись при любом движении после остановки автомобиля и выключения двигателя.
Для включения датчика нужно:
- зайти в меню девайса;
- выбрать датчик движения и нажать на иконку;
- перейти на рабочий стол и проверить корректность работы, например, выйти из машины и постучать в окно. Если датчик работает, автоматически начнётся запись.
Однако, если вы случайно задели камеру, то обязательно проверьте углы обзора. Если они изменились — значит, нужно повторно настроить датчик.
Сброс установок до заводских значений
Сброс настроек помогает, когда девайс начинает слишком долго реагировать на команды или некорректно отображает информацию времени или места. Сброс установок удалит всю информацию, поэтому не забудьте её сохранить.
Приложение WCVR-PWD предназначено для беспроводного соединения с автомобильным видеорегистратором WIPER. С помощью этой программы пользователи могут подключится к видеорегистратру и управлять его функциями.
1.Выводить онлайн видео регистратора на монитор своего устройства.
2. Управлять настройками видеорегистратора.
3.Использовать память устройства как резервное хранение файлов. 4.Просматривать ранее сохраненные видео.
Герой обзора — видеорегистратор DDPAI Z40 Dual, который имеет две камеры, GPS и Wifi модули. Основной сенсор устройства Sony IMX335, процессор Sigmastar SSC33. Максимальное разрешение 1944P и FullHD для передней и задней камеры соответственно. Интерфейс имеет русский язык + есть возможность синхронизации со смартфоном с помощью приложения. О качестве съемки, удобстве эксплуатации и других нюансах расскажу в обзоре. А также постараемся сделать вывод, стоит ли отдавать за этот видеорегистратор запрашиваемую сумму денег.
Содержание
Технические характеристики
- Модель: DDPAI Z40 Dual
- Процессор: SigmaStar SSC33
- Максимальное разрешение 2592*1944
- Основная камера: Sony IMX335 5Мп, f/1.8
- Задняя камера: FullHD, f/2.0
- Угол обзора: 144 градуса
- Дисплей: 2"
- GPS, Wifi
- Питание: 5В/2А
- Габариты: 81*61*44 мм
Упаковка и комплект
Видеорегистратор DDPAI Z40 пришел в черной картонной коробке внутри которой находятся две поменьше. Также в посылке отдельно еще шел пакетик с кабелями, это DDPai Mini Hardware Kit, необходим для питания регистратора от аккумулятора напрямую 24/7. Выглядит все неплохо, на первый взгляд.
И так, в главной коробочке с регистратором можно также обнаружить: крепеж на стекло, блок питания от прикуривателя 12/24В (выдает 10 Вт), type-c кабель длиной 3.5м, скотч 3М, лопатку и инструкцию по эксплуатации. В инструкции присутствует русский язык.
В другой же коробочке с дополнительной камерой заднего вида кроме самого устройства находится запасной двусторонний скотч и еще одна макулатурка. Длина кабеля 6 метров.

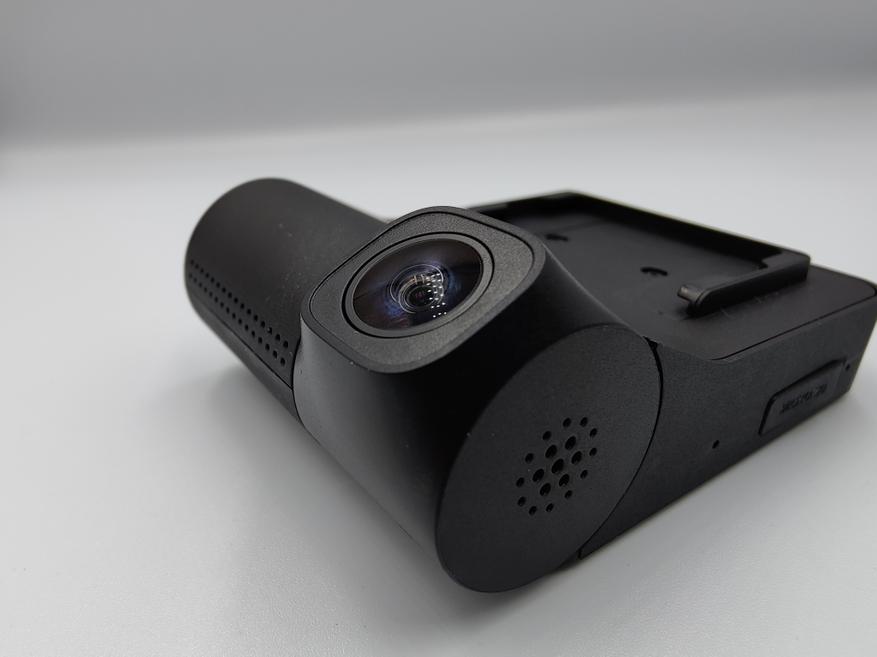

Корпус регистратора изготовлен из пластмассы, на лицевой панели расположен 2" дисплей и 4 кнопки под ним. Управление интуитивно понятное. Устройство крепится к стеклу автомобиля с помощью кронштейна с двусторонним скотчем. При необходимости регистратор можно быстро снять. Положение камеры можно регулировать вручную.
Сбоку под заглушкой расположен слот для карты памяти формата microSD и динамик. Устройство достаточно легкое, весит всего 110г. На верхнем торце находится порт type-c для питания и порт для подключения камеры заднего вида.
Камера заднего вида также крепится на двусторонний скотч, имеет кабель длиной 6м. Длины хватит для абсолютно любого автомобиля, штекер угловой.
Эксплуатация
Для начала нужно закрепить камеры на лобовом и заднем стеклах автомобиля. Предварительно обезжириваем поверхность и приклеиваем крепежную площадку, используя двусторонний скотч 3М. С местом для крепления нужно хорошенько подумать, ведь отклеить будет не так-то просто. Затем подключаем питание от прикуривателя или другого удобного источника. Задняя камера подключается кабелем к основной и питается от нее же. Крепится к заднему стеклу с помощью скотча 3М. Угол наклона объектива передней камеры примерно 40 градусов, задней — 360 градусов. Фото и видео сохраняются на карту памяти, которую необходимо предварительно вставить. В случае поломки карты памяти, регистратор будет использовать встроенное хранилище на 2Гб.
Встроенного аккумулятора у регистратора DDPAI Z40 нет, то есть для работы необходимо постоянное питание. Управление осуществляется с помощью 4-х механических кнопок. Русский язык интерфейса камеры присутствует. В процессе записи видео можно включать/отключать микрофон, тушить/активировать дисплей, заходить в галерею и настройки. В нижней части регистратора расположен светодиод состояния по которому можно понять текущий режим функционирования устройства. Яркость дисплея регулировать нельзя, но подсветка и не бьет по глазам в темное время суток.
В качестве основного модуля камеры используется сенсор Sony IMX335 на 5Мп c углом обзора в 140 градусов. Задняя камера имеет угол обзора в 125 градусов. Видео с лобового стекла записывается в разрешении 1944P при 25 к/с, с задней в FullHD. В регистраторе имеется акселерометр, который необходим для автоматического сохранения видео в отдельную папку при ДТП.
Качество съемки на основную камеру днем, учитывая стоимость устройства, вопросов не вызывает. Неплохая детализация, которой хватает, чтобы распознать номерные знаки всех необходимых автомобилей. Звук также записывается неплохо. На видео отображается текущая дата, время и скорость. Подключение к GPS происходит примерно через секунд 40-50 после запуска регистратора.
Задняя камера ожидаемо снимает похуже, но тоже вполне неплохо. Есть некоторая зернистость картинки. На близком расстояние номера машин читаемы без особых проблем. При удалении рассмотреть их становится все сложнее. Общую обстановку сзади камера способна передать без особых сложностей.
При плохом освещении ухудшается детализация и появляются шумы, пересветы. Распознать номера машин становится сложнее, но при близком расположении транспортного средства это все равно не является проблемой.
Задней камере также становится тяжелее при съемке вечером, детализация сильно падает. Однако, распознать марки машин и цвета все еще можно. Этого достаточно в целом.
Прилагаю и примеры фотографий снятых во время движения на переднюю камеру
А также снимки на заднюю камеру
Итоги
Видеорегистратор DDPAI Z40 при хорошем освещении записывает ролики с достойной детализацией и качеством звука. Задняя камера поможет получить больше деталей текущей ситуации на дороге. В темное время суток, ожидаемо, детализация падает, хотя всю основную информацию на дороге все еще получить можно. Во время работы нагрев устройства небольшой, хотя нужно будет проверять на солнце летом. Огорчает перевод на русский в мобильном приложении и стабильность его работы. Надеюсь с обновлениями все текущие проблемы будут решены. В целом, за свои деньги регистратор получился интересный.
