Помните, что каждый случай уникален, а значит, стоимость и сроки устранения именно Вашей неисправности могут отличаться на порядок!

Посмотрите небольшое видео о том, как мы устанавливаем обманку лямбда зонда. Мы используем уникальные технологии и оборудование.

Также мы раскроем секреты, как сделать так, чтобы избежать ненужного ремонта.

Обманка лямбда зонда или механическая обманка катализатора представляет собой устройство, благодаря которому можно скорректировать второй датчик лямбда зонда в случае поломки и удаления катализатора.

Посредством установки такой обманки достигается возможность подачи корректного сигнала от второго кислородного датчика к блоку автомобиля.

Блок видит, что катализатор находится на месте, в результате автомобиль работает в стандартном режиме, при этом не загорается сигнал Check Engine.

Цены на установку обманки лямбда зонда

Наименование	Стоимость, руб.
Установке обманки лямбда зонда (включая обманку)	от 1500
Установке обманки лямбда зонда (с вашей обманкой)	от 300

Для чего нужна установка обманки лямбда зонда

Автомобили, имеющие норму токсичности выхлопа Евро-3 и выше, оснащены двумя лямбда зондами. Второй из них мониторит функционирование катализатора, то есть в случае его сбоя или неисправности подает сигнал в систему, в результате чего блок управления мотором переводит его на аварийный режим.

В таком режиме увеличивается расход топлива, а также снижается мощность по причине сопротивления выхлопным газам. Рассмотрим, как при помощи установки обманки лямбда зонда можно решить данную проблему.

Такие обманки можно устанавливать на машины с евро 3, евро 4.

Необходимость монтажа обманки

Есть несколько вариантов и способов установки лямбда зонда, которые отличаются стоимостью и качественными характеристиками. После такой процедуры мощность мотора останется на прежнем уровне, зато значительно уменьшится расход топлива, что является немаловажным фактором для каждого автовладельца.

Способы установки обманки второго лямбда зонда

Монтаж обманки лямбда зонда осуществляется с целью обмана электронной системы. Есть несколько способов выполнения процедуры:

• установка механической обманки (или корректора);
• перепрошивка блока управления мотором;
• монтаж эмулятора лямбда зонда.

Обманка второго лямбда зонда являет собой специальную деталь из металла длиной около 4 см, которая устанавливается вместо второго датчика, непосредственно в нее монтируется лямбда зонд.

При установке такой простой приставки или корректора зонд может улавливать и анализировать лишь небольшую часть выхлопных газов. То есть он фиксирует только небольшую часть переизбытка кислорода, появляющегося по причине удаленного катализатора, в итоге существенно снижаются риски возникновения ошибок и сбоев.

Габариты обманки определяются наглядно, по этой причине рекомендуется монтировать устройство с уже обкатанными отверстиями. Принцип работы следующий: с увеличением длины корректора увеличивается диаметр отверстия.

Однако отметим, что такая процедура не возымеет должного эффекта в автомобилях последнего поколения с модернизированными блоками управления и программным обеспечением. Ведь блок управления мотором будет осуществлять автоматически переобогащение смеси, что способствует высокому расходу топлива, возрастанию количества нагара на свечах и цилиндрах. Такие последствия являются негативными для любого автомобиля.

Альтернативным решением может стать перепрошивка блока управления мотором. В таком случае лямбда зонд подлежит полному удалению, а прошивка заменяется на подходящую для норм Евро-2, допускается также внесение изменений в программное обеспечение установленной прошивки.

Для выполнения данных действий специалист должен обладать необходимыми знаниями и навыками, поскольку в случае допущения программных ошибок в дальнейшем могут возникнуть новые ошибки в пульте управления двигателем.

Эмулятор лямбда зонда — это небольшой прибор с микропроцессором, применяемый с целью преобразования сигнала от датчика. Монтируется он непосредственно между зондом и пультом управления. Независимо от состава отработанного выхлопного газа на бортовой компьютер поступает сигнал, аналогичный сигналу от корректно работающего катализатора. И бортовой компьютер видит, что система функционирует корректно и без сбоев.

Еще одним действенным способом станет установка электронной обманки второго лямбда зонда. Пульт управления настроен на прием электронных сигналов, исходящих от лямбда зонда, поэтому популярностью пользуется метод монтажа схемы-обманки. Она подсоединяется к проводам, идущим от датчика к разъему. В зависимости от модели авто место установки может варьироваться — это может быть как центральная панель между водительским и пассажирским креслами, так и торпеда или отсек с двигателем.

Сегодня на рынке предлагается большой ассортимент обманок второго лямбда зонда. В них применяется микропроцессор, анализирующий сигналы от первого датчика, а затем он проводит обработку сигнала и создает требуемые значения для пульта управления. Такие приборы очень просты в подключении и использовании, рассчитаны на длительный срок эксплуатации.

Последствия установки обманки лямбда зонда

Некорректная установка обманки лямбда зонда может спровоцировать следующие негативные последствия и сбои:

• некорректная работа двигателя по причине неотрегулированного впрыска топлива бортовым компьютером;
• повреждение проводки или контроллера при грубом нарушении правил спайки схемы;
• сбои в функционировании бортового компьютера;
• неисправность датчиков в результате их механического повреждения.

Работы по установке обманки лямбда зонда рекомендуется доверять только профессионалам, поскольку даже мелкая оплошность или нарушение инструкции может привести к необратимым последствиям.

Итак, мы рассмотрели наиболее востребованные методы обмана бортового компьютера в случае удаления катализатора. Принимать решение вам, исходя из модели автомобиля, целесообразности и бюджета.

Установка электронной обманки лямбда зонда в СПб предлагается в нашем сервисном центре по цене от 300 р. У нас работают профессионалы своего дела, которые подберут оптимальный вариант по соотношению цены и качества, а также учтут все особенности вашего авто.

Запишитесь на ремонт автомобиля, позвонив по телефону, указанному на сайте, или воспользуйтесь формой заявки.

Услуги установки обманки-катализатора в Москве. Катализатор (каталитический нейтрализатор) – фильтр, который очищает выхлопные газы от вредных примесей на выхлопной трубе. Купить подходящую обманку, можно так же у нас — мы являемся изготовителями универсальных обманок катализатора, что гарантирует 100% совместимость данного девайса с Вашей моделью транспортного средства.

Устанавливается она на исправный лямбда-зонд, который стоит после катализатора, только при неисправности катализатора. Обманка возвращает работу двигателя в штатный режим, ошибка на приборной панели гаснет, расход топлива и динамика приходят в норму. Но для этого сам датчик должен быть исправен.

От чего не поможет установка обманки?

Обманка не поможет устранить неисправности самого лямбда-зонда, тем более ее нельзя ни в коем случае ставить на первый датчик. И вообще она не поможет ни от каких других неполадках, кроме связанных с катализатором. Также, если катализатор забился, раскрошился или оплавился и препятствует выходу выхлопных газов, его нужно удалять и лишь затем ставить обманку. Обманок, обманывающих неисправный лямбда-зонд не существует!

Как убрать ошибку катализатора?

Убрать ошибку катализатора можно тремя способами:

• Установка обманки лямбда-зонда (мини-катализатора),
• Установка эмулятора (электронной обманки лямбда зонда),
• Перепрошивка ЭБУ на ЕВРО2.

Мы рекомендуем первый способ, так как только при нем автомобиль будет работать в штатном режиме, естественно только при установке правильных обманок, что актуально в связи с перенасыщенностью рынка левыми самопальными обманками.

Что лучше

В нашем сервисном центре можно как установить обманку на катализатор, так и выполнить прошивку. Почему все же мы рекомендуем обманки, хотя перепрошить для нас выгоднее в несколько раз? Ответ прост – обманка надежней. На современных автомобилях задний датчик является либо контрольным, либо вообще основным и от него может зависеть состав смеси, поэтому мы не рекомендуем его отключать, кроме случаев, когда клиент хочет сделать чип-тюнинг и добавить мощности. А удаление катализатора – слишком простая и локальная проблема, чтобы лезть в мозги авто. Наш выбор – установка эмулятора катализатора, кроме самых сложных случаев.

- качественно удалим катализатор, сажевый фильтр;
- заглушим клапан EGR механическим путем;
- программно выполним прошивку под ЕВРО-2 (отключение датчика лямбда-зонд), либо установим механическую обманку на датчик или электронный эмулятор работы лямбда-зонда (зависит от авто).

Механические и электронные обманки лямбда зонда

Лямбда-зонд анализирует содержание кислорода в отработанных газах и подает соответствующий сигнал в электронику автомобиля. Выходное напряжение на электродах лямбда-зонда появляется при температуре 300-400 С, когда электролит датчика приобретает проводимость. Электролит выполнен из диоксида циркония, а электроды – из платины.

Платина чувствительна к присадкам, содержащимся в некачественном бензине, поэтому срок службы датчика кислорода напрямую зависит от качества топлива. И поскольку качество бензина в нашей стране часто не соответствует установленным требованиям, катализатор очень быстро выходит из строя и требует замены или удаления.

Если вы удалили катализатор или заменили его на пламегаситель, вам потребуется установить обманку лямбда-зонда или отключить его программно. В противном случае, по совпадению сигналов от первой и второй лямбды (датчиков кислорода) бортовой компьютер установит, что катализатор отсутствует или неисправен, выдаст ошибку катализатора и запустит аварийны режим работы двигателя. В результате резко увеличится расход топлива и снизится ресурс двигателя.

Устанавливать обманку можно только на исправный кислородный датчик, убрать с помощью обманки ошибки, связанные с неисправностью кислородного датчика (Р0130-Р0167) нельзя - обманка не устранит сигнал неисправности датчика, она только корректирует его показания.

На многих автомобилях можно отключить второй лямбда-зонд программно и обойтись без установки обманки.

Заявка на обманку лямбда зонда

Оставьте заявку и наш менеджер свяжется с Вами в ближайшее время

Обманки кислородного датчика изготавливают двух типов: механические и электронные.

Механические обманки вытачиваются из высокотемпературной стали и имеют встроенный миникатализатор. Они вкручиваются в выхлопную систему после удаления катализатора и снижают уровень вредных выбросов в выхлопных газах, проходящих через обманку. Датчик кислорода анализирует отработанные газы после обманки и электроника автомобиля считает, что катализатор работает исправно.

В отличие от механической обманки, которая меняет входящий поток датчика кислорода, электронная обманка меняет его выходной сигнал, преобразуя таким образом, чтобы система управления автомобилем считала, что катализатор исправен и не выдавала ошибку, связанную с удалением катализатора (обычно Р0420). Выглядит электронная обманка, примерно, как бутылочная пробка с проводами для подключения.

Самый бюджетный и надежный способ решить проблему неисправности каталического нейтрализатора — удалить катализатор и прошить ЭБУ или установить обманку датчика кислорода (второй лямбды или лямбда-зонта).

Заказать звонок

Оставьте заявку, и мы перезвоним Вам в ближайшее время

Пламегаситель, удаление и замена катализатора

Катализатор (каталитический нейтрализатор) служит для снижения вредных выбросов в выхлопных газах и устанавливается в выхлопную систему для обеспечения требований европейского стандарта экологических норм Евро-1 – Евро-5.

Катализатор состоит из керамических сот с платиновым напылением, чувствительных к содержащимся в некачественном бензине примесям. Поэтому при эксплуатации автомобиля в российских условиях, срок службы катализатора значительно ниже заявленного производителем и составляет 100-120 тысяч километров пробега.

Первым признаком неисправности является появление ошибки, связанной с низкой эффективностью катализатора. Электроника автомобиля переводит двигатель в аварийный режим, в результате чего увеличивается расход топлива и снижается мощность двигателя. Это не только увеличивает расходы на бензин и снижает комфорт вождение, но и сказывается на ресурсе двигателя.

Проблему с катализатором можно решить одним из четырех способов:

1. Замена на оригинальный катализатор – очень дорогостоящее решение, подходит, пожалуй, только фанатам своего авто.
2. Замена катализатор на универсальный аналог – более доступный по цене вариант, не исключающий, однако, необходимость повторять процедуру каждые 100-120 тысяч пробега (при этом потребуется также прошить ЭБУ или установить обманку второй лямбды).
3. Замена катализатора на пламегаситель – позволит вам надолго забыть о проблемах с катализатором (потребуется также прошить ЭБУ или установить обманку второй лямбды).
4. Удаление катализатора, прошивка ЭБУ или установка обманки второй лямбды – наиболее бюджетный и самый надежный вариант решения проблем, связанных с неисправностью катализатора, который позволяет также увеличить мощность и динамические характеристики автомобиля.

Заказать звонок

Оставьте заявку, и мы перезвоним Вам в ближайшее время

Замена катализатора на пламегаситель дает как минимум, три преимущества перед заменой на оригинальный катализатор или на универсальный аналог:

• Экономия денег и времени – вам больше не придется каждые 100 километров пробега решать проблему с заменой катализатора, ведь срок службы коллекторного пламегасителя достигает 6 лет, а магистрального – до 10. Да и стоимость замены на пламегаситель в несколько раз ниже замены катализатора.
• Увеличение мощности автомобиля – ведь за счет сопротивления и программных настроек ЭБУ, наличие катализатора в выхлопной системе снижает мощность двигателя примерно на 7%.
• Снижение чувствительности к качеству топлива – пламегаситель менее чувствителен к качеству бензина, в отличие от катализатора, который может выйти из строя после первой заправки плохим топливом.

Заказать звонок

Оставьте заявку, и мы перезвоним Вам в ближайшее время

Если выбить катализатор и установить пламегаситель, потребуется программно привязать его к электронике автомобиля или установить обманку лямбда-зонда, чтобы система не обнаружила отсутствие катализатора.

Самый бюджетный и надежный способ решить проблему неисправности каталитического нейтрализатора – удалить катализатор и прошить ЭБУ или установить обманку датчика кислорода (второй лямбды или лямбда-зонда).

Удалить катализатор самостоятельно, конечно же не получится. Ведь все блоки автомобиля программно привязаны к электронике и после удаления или замены на аналог, отличный от оригинала, требуется вносить соответствующие изменения в прошивку ЭБУ или компенсировать отсутствие катализатора обманкой.

Задать вопрос

Оставьте заявку и задайте вопросы нашему специалисту совершенно бесплатно

Если вы столкнулись с проблемой или у вас есть предложение, напишите письмо директору. Мы разберемся в ситуации и обязательно решим ее.

После разрушения или удаления катализатора либо выхода из строя датчика кислорода (лямбда-зонда) двигатель работает в неоптимальном режиме из-за неправильной коррекции топливовоздушной смеси, а на панели приборов загорается индикатор Check Engine. Решить эту проблему позволяют различные способы обмана электронного блока управления.

Если датчик кислорода исправен – поможет механическая обманка лямбда-зонд, в случае его выхода из строя можно воспользоваться электронной. О том, как подобрать обманку лямбда-зонда или сделать её своими руками, читайте ниже.

Как работает обманка лямбда-зонда

Обманка лямбда-зонда – устройство, которое обеспечивает передачу в ЭБУ оптимальных показателей содержания кислорода в выхлопных газах, если реальные параметры им не соответствуют. Эта задача решается путем коррекции показаний действующего газоанализатора либо его сигнала. Оптимальный вариант выбирается в зависимости от экологического класса и модели автомобиля.

Обманки бывают двух видов:

• Механические (втулка-ввертыш или мини-катализатор). Принцип действия основан на создании барьера между кислородным датчиком и газами в выхлопной системе.
• Электронные (резистор с конденсатором или отдельный контроллер). Эмулятор ставится в разрыв проводки или вместо штатного ДК. Принцип работы обманки лямбда-зонда электронного типа заключается в имитации правильных показателей датчика.

Втулка-ввертыш (пустышка) позволяет успешно обмануть ЭБУ старых автомобилей, соответствующих экологическому классу не ниже Евро-3, а мини-катализатор подходит даже для современных автомобилей с нормами до Евро-6. В обоих случаях необходим исправный ДК, который ввинчивается в корпус обманки. Таким образом рабочая часть датчика оказывается окружена относительно чистыми газами и передает нормальные данные в ЭБУ.

Обманка лямбда-зонда – мини-катализатор (видна сетка катализатора)

Заводская настраиваемая обманка-эмулятор лямбда-зонда на микроконтроллере

Для электронной обманки на базе резистора и конденсатора важен не экологический класс, а принцип работы ЭБУ. К примеру, на Audi A4 этот вариант не работает – компьютер будет выдавать ошибку из-за некорректных данных. К тому же подобрать оптимальные параметры электронных компонентов не всегда удаётся. Электронная обманка с микроконтроллером самостоятельно имитирует работу датчика кислорода, даже при его отсутствии и полной неработоспособности.

Существует два вида самостоятельных электронных обманок с микроконтроллером:

• независимые, генерирующие сигнал нормальной работы лямбды;
• корректирующие показания по данным первого датчика.

Первый тип эмуляторов обычно используется на авто с ГБО старых поколений (до 3), где при езде на газе важно создать видимость нормальной работы датчика кислорода. Вторые устанавливаются после вырезания катализатора вместо второй лямбды и имитируют ее нормальную работу по показаниям первого датчика.

Как сделать самому обманку лямбда-зонда

Обманка лямбда-зонда своими руками: видео изготовления проставки

При наличии необходимого инструмента обманку лямбда-зонда можно сделать самому. Проще всего в изготовлении механическая втулка и электронный имитатор с резистором и конденсатором.

Для изготовления пустышки нужны:

• токарный станок по металлу;
• небольшая болванка бронзы или нержавейки (длина около 60–100 мм, толщина порядка 30–50 мм);
• резцы (отрезные, расточные и резьбонарезные) или резцы?, метчик и плашка.

Для изготовления электронной обманки лямбда-зонда потребуются:

Изготовление электронной обманки датчика кислорода своими руками: видео

• конденсаторы 1–5 мкФ;
• резисторы 100 кОм – 1 мОм и/или подстроечный с таким диапазоном;
• паяльник;
• припой и флюс;
• изоляция;
• коробочка для корпуса;
• герметик или эпоксидка.

Вытачивание ввертыша и изготовление простой электронной обманки, при наличии соответствующих навыков (токарка/пайка электроники) займут не больше часа. С двумя другими вариантами будет сложнее.

Найти необходимые компоненты для изготовления мини-катализатора в домашних условиях будет сложно, а для создания независимого имитатора сигналов на микроконтроллере, помимо микрочипа, необходимы начальные навыки электроники и программирования.

Далее будет рассказано, как сделать обманку лямбда-зонда после удаления катализатора, чтобы не возникало ошибок Check Engine с кодами P0130-P0179 (связаны с лямбдой), P0420-P0424 и P0430-P0434 (ошибки катализатора).

Обманывать первый (или единственный на авто до Евро-3) лямбда-зонд имеет смысл только при езде на инжекторе с установленным ГБО 1-3 поколения (без обратной связи)! Для езды на бензине искажать показания верхнего датчика кислорода крайне нежелательно, потому что по ним корректируется топливовоздушная смесь!

Схема электронной обманки

Электронная обманка лямбда-зонда работает по принципу искажения реального сигнала датчика на тот, который нужен для нормальной работы мотора. Есть два варианта системы:

• С резистором и конденсатором. Простая схема, позволяющая изменить форму электрического сигнала с ДК путем впаивания дополнительных элементов. Резистор служит для ограничения напряжения и тока, а конденсатор служит для устранения пульсаций напряжения на нагрузке. Такой тип обманки обычно используют после вырезания катализатора для имитации его наличия.
• С микроконтроллером. Электронная обманка лямбда-зонда с собственным процессором способна генерировать сигнал, имитирующий показания исправного датчика кислорода. Существуют зависимые эмуляторы, привязанные к первому (верхнему) ДК, и независимые, генерирующие сигнал без внешних указаний.

Первый вид используется для обмана ЭБУ после удаления или выхода из строя катализатора. Второй тоже может служить для этих целей, но чаще задействуется как обманка первого лямбда-зонда для нормальной езды с ГБО старых поколений.

Схема электронной обманки датчика кислорода

Электронная обманка лямбда-зонда, схема которой представлена выше, состоит всего из двух элементов и проста в изготовлении, но может потребовать подбора радиокомпонентов по номиналу.

Интеграция резистора и конденсатора в проводку

Электронная обманка лямбда-зонда на резисторе с конденсатором

Резистор и конденсатор в можно интегрировать на авто с двумя датчиками кислорода с экологическим классом Евро-3 и выше. Электронная обманка лямбда-зонда своими руками делается так:

• резистор впаивается в разрыв сигнального провода;
• неполярный конденсатор подключается между сигнальным проводом и массой, после резистора, со стороны разъема датчика.

Схема обманки лямбда-зонда своими руками

Для получения корректного сигнала (формы импульсов) нужно подобрать такие детали:

• неполярный пленочный конденсатор от 1 до 5 мкФ;
• резистор от 100 кОм до 1 МОм с рассеиваемой мощностью 0,25–1 Вт.

Для упрощения можно сначала использовать подстроечный резистор с таким диапазоном, чтобы подобрать подходящее значение сопротивления. Самая распространенная схема – с резистором на 1 МОм и конденсатором на 1 мкФ.

Подключать обманку нужно в разрыв жгута проводов датчика, при этом желательно подальше от горячих элементов выхлопа. Чтобы защитить радиодетали от влаги и грязи, их лучше поместить в корпус и залить герметиком или эпоксидной смолой.

Микропроцессорная плата в разрыв проводки лямбда-зонда

Электронная обманка лямбда-зонда на микроконтроллере нужна в двух случаях:

• подмена показаний первого (или единственного) датчика кислорода при езде на ГБО 2 или 3 поколения;
• подмена показаний второй лямбды на авто с Евро-3 и выше без катализатора.

Собрать эмулятор датчика кислорода на микроконтроллере своими руками для ГБО можно, используя такой набор радиодеталей:

• интегральную схему NE555 (главный контроллер, генерирующий импульсы);
• конденсаторы 0,1; 22 и 47 мкФ;
• резисторы на 1; 2,2; 10, 22 и 100 кОм;
• светодиод;
• реле.

Электронная обманка лямбда зонда своими руками – схема для ГБО

Описанная выше обманка подключается через реле в разрез сигнального провода между датчиком кислорода и ЭБУ. При работе на газе реле включает в цепь эмулятор, генерирующий поддельные сигналы датчика кислорода. При переходе на бензин кислородный датчик с помощью реле подключается к ЭБУ напрямую. Таким образом достигается одновременно и нормальное функционирование лямбды на бензине, и отсутствие ошибок на газе.

Если покупать готовый эмулятор первого лямбда-зонда для ГБО – он обойдется примерно в 500–1000 рублей.

Сделать электронную обманку лямбда-зонда для имитации показаний второго датчика тоже можно своими руками. Для этого понадобятся:

• резисторы на 10 и 100 Ом (2 шт.), 1; 6,8; 39 и 300 кОм;
• конденсаторы на 4,7 и 10 пФ;
• усилители LM358 (2 шт.);
• диод Шоттки 10BQ040.

Электрическая схема указанного эмулятора приведена на изображении. Принцип работы обманки заключается в изменении выходных показаний первого кислородного датчика и их передачи в ЭБУ под видом показаний второго.

Схема простого электронного эмулятора второго лямбда-зонда

Приведенная схема – универсальная, позволяет имитировать работу как титановых, так и циркониевых датчиков кислорода.

Готовый эмулятор второго лямбда-зонда на базе микроконтроллера обойдется от 1 до 5 тысяч рублей, в зависимости от сложности.

Чертеж механической обманки

Чертеж механической обманки лямбда-зонда для многих циркониевых датчиков под Евро-3: для увеличения нажмите

Механическую обманку лямбда-зонда можно использовать на авто с удаленным катализатором и исправным вторым (нижним) датчиком кислорода. Ввертыш-пустышка с отверстием нормально работает на машинах класса Евро-3 и ниже, датчики которых не очень чувствительные. Механическая обманка лямбда-зонда, чертеж которой изображен на иллюстрации, относится к такому типу.

Для Евро-4 и выше нужна обманка с миниатюрным каталитическим нейтрализатором внутри. Он будет очищать газы непосредственно в зоне датчика, тем самым имитируя работу отсутствующего штатного катализатора. Такую обманку лямбда-зонда своими руками изготовить сложнее, так как для нее нужно катализирующее вещество.

Втулка с мини-катализатором

Для изготовления механической обманки лямбда-зонда своими руками потребуются токарный станок и умение работать с ним, а также:

• болванка бронзы или жаропрочной нержавейки примерно 100 мм в длину и 30–50 мм в диаметре;
• резцы (отрезной, расточной и резьбонарезной);
• метчик и плашка М18х1,5 (вместо резцов для нарезания резьбы);
• каталитический элемент.

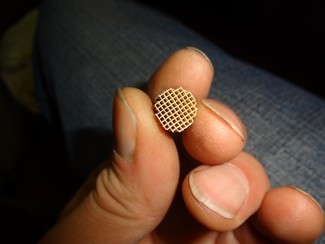

Главная трудность – поиск каталитического элемента. Проще всего вырезать его из наполнителя сломанного катализатора, выбрав относительно целый его участок.

Керамический порошок, который советуют использовать на некоторых интернет-ресурсах, для этих целей не подходит!

Обманка лямбда-зонда с мини-катализатором своими руками: чертеж проставки: для увеличения нажмите

Окисление угарного газа и недогоревших углеводородов в катализаторе обеспечивает не сама керамика, а нанесенное на нее напыление благородных металлов (платины, родия, палладия). Поэтому обычный керамический наполнитель бесполезен – он служит только как изолятор, уменьшающий поступление газов к датчику, что не дает необходимого эффекта.

В механической обманке второго лямбда зонда своими руками можно использовать остатки уже развалившегося каталитического нейтрализатора, поэтому не спешите сдавать его скупщикам.

Заводская механическая обманка лямбда-зонда с мини-катализатором стоит 1–2 тысячи рублей.

Если пространство, в котором расположен датчик кислорода на выхлопной магистрали, сильно ограничено, штатный ДК с проставкой может не поместиться! В таком случае нужно изготовить или купить Г-образную угловую обманку.

Ввертыш с отверстием малого диаметра

Ввертыш обманки лямбда-зонда изготавливается точно так же, как и мини-катализатор. Для этого нужны:

• токарный станок;
• болванка из бронзы или жаропрочной нержавейки;
• набор резцов и/или метчик и плашка М18х1,5.

Механическая обманка лямбда зонда своими руками: чертеж ввертыша

Разница в конструкции заключается только в том, что каталитического наполнителя внутри нет, а отверстие в нижней части имеет меньший (2–3 мм) диаметр. Оно ограничивает приток выхлопных газов к датчику кислорода, тем самым обеспечивая нужные показания.

Сколько служит обманка лямбда-зонда

Механические обманки датчика кислорода без каталитического наполнителя – самые простые и долговечные, но не очень эффективные. Они без проблем работают на моторах экологического класса Евро-3, оснащенных низкочувствительными лямбда-зондами. Сколько служит обманка лямбда-зонда такого типа – зависит только от качества материала. При использовании бронзы или жаропрочной стали она может быть вечной, но иногда (раз в 20–30 тыс. км) требует чистки отверстия от нагара.

Для более новых авто нужна обманка с мини-катализатором внутри, которая тоже имеет ограниченный ресурс. После выработки каталитического наполнителя (происходит за 50100 тыс. км) она перестает справляться с возложенными задачами и превращается в полный аналог простого ввертыша. В таком случае имитатор нужно менять или наполнить свежим каталитическим материалом.

Электронные обманки теоретически не склонны к поломкам и износу, так как не испытывают механических нагрузок. Но ресурс радиодеталей (резисторы, конденсаторы) ограничен, со временем они деградируют и теряют свойства. Эмулятор может преждевременно выйти из строя, если из-за нарушения герметичности на компоненты попала пыль или влага.

Тип обманки ЛЗ	Совместимость с автомобилями	Как обслуживать обманку ЛЗ	Как долго живет обманка ЛЗ (как часто менять)
Механическая (ввертыш)	1999–2004 (производство ЕС), до 2013 (производство России), автомобили до Евро-3 включительно.	Периодически (раз в 20–30 тысяч км) может потребоваться очистка отверстия и полости датчика от нагара.	Теоретически вечная (просто механический переходник, ломаться нечему).
Механическая (мини-катализатор)	С 2005 (ЕС) или 2013 (Россия) по н. в., класс Евро-3 и выше.	После отработки ресурса требует замены или смены каталитического наполнителя.	50–100 тыс. км, в зависимости от качества наполнителя.
Электронная (плата)	Независимые эмуляторы до 2005 (ЕС) или до 2013 (Россия) года выпуска, экологический класс Евро-2 или Евро-3 (куда имеет смысл устанавливать ГБО 2 и 3 поколения). Эмуляторы, использующие показания первого ДК для обманки второго лямбда-зонда – с 2005 (ЕС) или 2008 (Россия) по н. в., класс Евро-3 и выше, но возможны исключения, важен правильный подбор номиналов.	Обслуживания не требует, если расположена в сухом чистом месте и изолирована от влаги и грязи.	Зависит от качества электронных компонентов. Должно хватить на весь срок службы авто, но может понадобиться перепайка электролитов и/или резисторов, если использованы некачественные комплектующие.
Электронная (резистор и конденсатор)	Авто с 2005 (ЕС) или 2008 (Россия) года, класс Евро-3 и выше.	Периодически стоит осматривать на предмет целостности элементов.	Зависит от качества радиодеталей и правильного подбора номиналов. Если компоненты подобраны верно, не перегреваются и не намокают, может хватить на весь срок службы авто.

Какая обманка лямбды лучше

Однозначно ответить на вопрос “Какая обманка лямбды лучше?” невозможно. У каждого устройства свои плюсы и минусы, разная совместимость с определенными моделями. Какую обманку лямбда-зонда лучше поставить – зависит от цели данной манипуляции и конкретных условий:

• механические обманки действуют только вместе с рабочим датчиком кислорода;
• для имитации нормальной работы кислородного датчика на старом ГБО подходят только электронные обманки с микроконтроллером (генератором импульсов);
• на старые авто класса не выше Евро-3 лучше ставить обманку-ввертыш – дешево и надежно;
• на более современных автомобилях (Евро-4 и выше) лучше использовать мини-катализаторы;
• вариант с резистором и конденсатором более дешевый, но менее надежный вид обманки для новых авто;
• эмулятор второго лямбда-зонда на микроконтроллере, работающий от первого – лучший вариант для авто с вышедшим из строя или удаленным вторым датчиком кислорода.

Если говорить в общем, то именно мини-катализатор – лучший вариант для исправного ДК, потому что он с высокой достоверностью имитирует работу штатного нейтрализатора. Микроконтроллер – вариант более сложный и дорогостоящий, а потому уместен только когда штатного датчика вообще нет или его надо обмануть для езды на газе.

Автомеханик с 20-летним стажем работы по ремонту и обслуживанию автомобилей разных марок. Основное направление: диагностика и механика.

Читайте также:


• Руль от круза на лачетти установка

• Как можно покрасить волгу

• Инфинити fx35 или fx45 что лучше

• Сигнализация ягуар ez three инструкция

• 0110 код ошибки дэу матиз
