Toyota Land Cruiser 100 и Toyota Land Cruiser 105 производился в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 году. За это время модель прошла рестайлинг. В данной публикации мы покажем расположение электронных блоков управления, описание предохранителей и реле Тойота Ленд Крузер 100 (105) со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 -->

p, blockquote 2,0,0,0,0 -->

Расположение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска и региона поставки. Сверяйте назначение со своими схемами на крышке блоков.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

p, blockquote 4,0,0,0,0 -->

Левый руль (1998 — 2002)

p, blockquote 5,0,0,0,0 -->

p, blockquote 6,0,0,0,0 -->

Левый руль (2003 — 2007)

p, blockquote 7,0,0,0,0 -->

p, blockquote 8,0,0,0,0 -->

p, blockquote 9,0,0,0,0 -->

p, blockquote 10,0,0,0,0 -->

Описание

Блок предохранителей с левой стороны

На общей схеме обозначен под номером 2.

p, blockquote 12,0,0,0,0 -->

p, blockquote 13,0,0,0,0 -->

Схема. Вариант 1.

p, blockquote 14,0,0,0,0 -->

p, blockquote 15,0,0,0,0 -->

p, blockquote 16,0,0,0,0 -->

Обозначение

p, blockquote 17,0,0,0,0 -->

1	10A MIRR — Зеркала с электроприводом
2	15A SRS — Подушки безопасности, ремни безопасности с преднатяжителем
3	15A CIGAR — Прикуриватель, аудиосистема, антенна
4	10A IGN — Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, ABS, подушки безопасности, ремни безопасности с преднатяжителем, предупреждающий световой сигнал разрядки
5	40A POWER — Центральный замок, стеклоподъемники, люк, сиденья с электроприводом, система регулировки наклона и высоты рулевой колонки
6	10A DOME — Освещение салона, персональное освещение
7	20A AHC-IG — Активная система управления высотой расположения кузова (AHC)
8	20A DIFF — Блок управления блокировкой дифференциала
9	15A GAUGE — Комбинация приборов, сервисные и предупреждающие индикаторы, предупреждающий зуммер, лампы заднего хода, кондиционер, блок управления коробкой передач, дневные ходовые огни, система беспроводного управления
10	20/25A WIPER — Стеклоочиститель и омыватель, стеклоочиститель и омыватель заднего стекла
11	7,5A I/UP — Система холостого хода двигателя
12	15A FR FOG — Передний противотуманный свет
13	15A STOP — Лампы стоп-сигнала, дополнительный стоп- сигнал
14	30A RR A.C — Задний кондиционер
15	20A DEFOG — Обогрев заднего стекла
16	15A ECU-B — Система регулировки наклона и высоты рулевой колонки, дневные ходовые огни, противоугонная система
17	15A TAIL — Габаритный свет, освещение номерного знака, подсветка панели приборов
18	15A AHC-B — Активная система управления высотой расположения кузова (AHC)
19	10A OBD — Диагностический разъем
20	10A RR HTR — Задний отопитель
21	15A ECU-IG — ABS, блокировка селектора коробки передач, сиденья с электроприводом, антенна, система регулировки наклона и высоты рулевой колонки
22	15A PWR OUTLET — Розетка

За работу прикуривателя и розетки отвечают предохранители номер 3 и 22 на 15А.

С обратной стороны блока крепятся некоторые реле.

p, blockquote 19,0,0,0,0 -->

Схема

p, blockquote 20,0,0,0,0 -->

p, blockquote 21,0,0,0,0 -->

Расшифровка

p, blockquote 22,0,0,0,0 -->

R1	Топливный насос (C/OPN)
R2	Топливный насос (FUEL/PMP)
R3	(D/L (L))
R4	(SPIL/VLV)
R5	Стартер (ST/CUT)
R6	(D/L (U))
R7	Передний противотуманный свет (FR FOG)
R8	—
R9	Обогрев заднего стекла (DEFOG)
R10	Стеклоподъемники, люк (POWER)
R11	Задний отопитель (RR HTR)
R12	Освещение салона (DOME)
R13	Габаритный свет (TAIL)

Схема. Вариант 2.

p, blockquote 23,0,0,0,0 -->

p, blockquote 24,0,0,0,0 -->

p, blockquote 25,0,0,0,0 -->

Назначение

p, blockquote 26,0,0,0,0 -->

1	15A PWR OUTLET — Розетка
2	15A CIG — Прикуриватель
3	7,5A ACC — Подсветка панели приборов
4	7,5A AM1 — Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
5	20A DEFOG — Обогрев заднего стекла
6	15A AHC−B — Активная система управления высотой расположения кузова (AHC)
7	20A FUEL HTR — Подогрев топлива
8	7,5A POWER HTR — Вспомогательный отопитель
9	20A AHC−IG — Активная система управления высотой расположения кузова (AHC)
10	10A EFI NO.2 — Система снижения токсичности
	10A ECD NO.2 — Система снижения токсичности
11	10A GAUGE1 — Комбинация приборов
12	10A ECU−IG1 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
13	10A ECU−B1 — Навигационная система
14	15A DBL LOCK — Система двойной блокировки
15	30A BATT CHARGE — Система зарядки прицепа
16	15A A/C — Кондиционер
17	15A STOP — Лампы стоп-сигнала
18	7,5A OBD−2 — Диагностический разъем
19	7,5A IDEL UP — Система холостого хода двигателя
20	30A LH SEAT — Электропривод левого сиденья
21	25A DOOR — Центральный замок, стеклоподъемники
22	25A SUN ROOF — Люк
23	15A RR WIPER — Задний стеклоочиститель

За работу прикуривателя и розетки отвечают предохранители номер 1 и 2 на 15А.

Схема реле с обратной стороны блока

p, blockquote 28,0,0,0,0 -->

p, blockquote 29,0,0,0,0 -->

• R1 — Обогрев заднего стекла (DEFOG)
• R2 — Зажигание (IG1 NO.2)
• R3 — Зажигание (ACC)
• R4 — Освещение салона (DOME)

Блок предохранителей с правой стороны

На схеме обозначен под номером 17. Находится под панелью приборов.

p, blockquote 31,0,0,0,0 -->

Схема

p, blockquote 32,0,0,0,0 -->

p, blockquote 33,0,0,0,0 -->

p, blockquote 34,0,0,0,0 -->

Описание

p, blockquote 35,0,0,0,0 -->

1	10A ECU−B2 — Центральный замок, стеклоподъемники
2	20A DIFF — Система полного привода
3	15A WASHER — Омыватель стекла
4	10A RADIO — Аудиосистема
5	10A DOME — Освещение салона
6	40A VGRS — Рулевое управление с переменным передаточным числом
7	20A P/W (FL) — Передний левый стеклоподъемник
8	20A P/W (RL) — Задний левый стеклоподъемник
9	25A WIPER — Стеклоочиститель
10	10A ECU−IG2 — Задний кондиционер
11	15A SEAT HTR — Подогрев сидений
12	10A GAUGE2 — Лампы заднего хода
13	7,5A MET — Комбинация приборов
14	7,5A ING — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
15	7,5A SECURITY — Противоугонная система
16	20A P/W (RR) — Задний правый стеклоподъемник
17	20A P/W (FR) — Передний правый стеклоподъемник
18	30A BATT CHARGE — Система зарядки прицепа
19	—
20	20A TIL&TEL — Система регулировки наклона и высоты рулевой колонки
21	30A RR A/C — Задний кондиционер
22	30A RH SEAT — Электропривод правого сиденья

Схема реле с обратной стороны блока

p, blockquote 36,1,0,0,0 -->

p, blockquote 37,0,0,0,0 -->

Расшифровка

• R1 — Лампы стоп-сигнала (STOP LP)
• R2 —
• R3 — Зажигание (IG1 NO.3)
• R4 — Отсечка зажигания (ACC CUT)

Дополнительные элементы

Схема

p, blockquote 39,0,0,0,0 -->

p, blockquote 40,0,0,0,0 -->

Обозначение

1. Блок управления люком
2. RHD: Блок управления зеркалами с электроприводом
3. Усилитель аудиосистемы
4. Усилитель кондиционера
5. Реле заднего вентилятора
6. Вариант 1: Реле заднего стеклоочистителя
7. Реле сцепного устройства
8. Реле прицепа
9. Блок управления топливным насосом
10. Реле выбора топливного насоса
11. Реле принудительного включения дополнительного топливного насоса
12. ’02-’07: Блок управления монитором заднего вида
13. ’02-’07: Блок управления навигацией
14. Реле заднего отопителя
15. Управляющий клапан
16. LHD: Блок управления зеркалами с электроприводом
17. Вариант 2: Реле заднего правого стеклоочистителя
18. Вариант 2: Реле заднего левого стеклоочистителя

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

p, blockquote 42,0,0,0,0 -->

p, blockquote 43,0,0,0,0 -->

Описание

1. Блок управления форсунками (EDU)
2. Главное реле лебедки
3. Реле свечей накала
4. Блок предохранителей и реле
5. Блок силовых предохранителей
6. Блок управления левой фарой
7. Реле вспомогательного отопителя
8. Реле-выключатель по температуре охлаждающей жидкости
9. Реле вентилятора кондиционера
10. Реле очистителей фар
11. Блок управления правой фарой
12. Блок силовых предохранителей (холодная зона)
13. Реле дневных ходовых огней №3
14. Реле подогревателя на впуске

Блок предохранителей и реле

Расположен с левой стороны, рядом с аккумулятором.

p, blockquote 45,0,0,0,0 -->

Вариант 1

p, blockquote 46,0,0,0,0 -->

p, blockquote 47,0,0,0,0 -->

Схема

p, blockquote 48,0,0,0,0 -->

p, blockquote 49,0,0,0,0 -->

p, blockquote 50,0,0,0,0 -->

Назначение

Вариант 2

p, blockquote 52,0,0,0,0 -->

p, blockquote 53,0,0,0,0 -->

Схема

p, blockquote 54,0,0,1,0 -->

p, blockquote 55,0,0,0,0 -->

p, blockquote 56,0,0,0,0 -->

Обозначение

Реле

p, blockquote 58,0,0,0,0 -->

Схема

p, blockquote 59,0,0,0,0 -->

p, blockquote 60,0,0,0,0 -->

Расшифровка

p, blockquote 61,0,0,0,0 -->

R1	Реле-выключатель по температуре охлаждающей жидкости
R2	Муфта компрессора кондиционера (MG CLT)
R3	Вентилятор системы охлаждения (CDS FAN)
R4	Звуковой сигнал
R5	Фары (HEAD)
R6	Дальний свет (HEAD HI)
R7	Обогрев зеркал (MIR HTR)
R8	Задний отопитель (RR HTR)
R9	Подсветка панели приборов (PANEL)
R10	Передний противотуманный свет (FR FOG)
R11	Зажигание (IG NO.1)
R12	Габаритный свет (TAIL)

Блок на АКБ

На плюсовой клемме аккумуляторной батареи, крепится блок предохранителей выполненный в виде плавких вставок.

p, blockquote 62,0,0,0,0 -->

p, blockquote 63,0,0,0,0 -->

Схема

В статье: 1 видео (посмотреть) и

Незаменимым помощником для каждого автолюбителя схема является электрооборудования Toyota Land Cruiser Для. 100 устранения поломки электрических приборов знать необходимо, где находятся провода, реле и элементы защитные.

информация Важная

Схемы Toyota электрооборудования Land Cruiser 100

Электросхема Крузер Ленд 100 – управление дизельным силовым 1HD агрегатом-FTE:

Электросхема распределения заземления Cruiser Land 100:

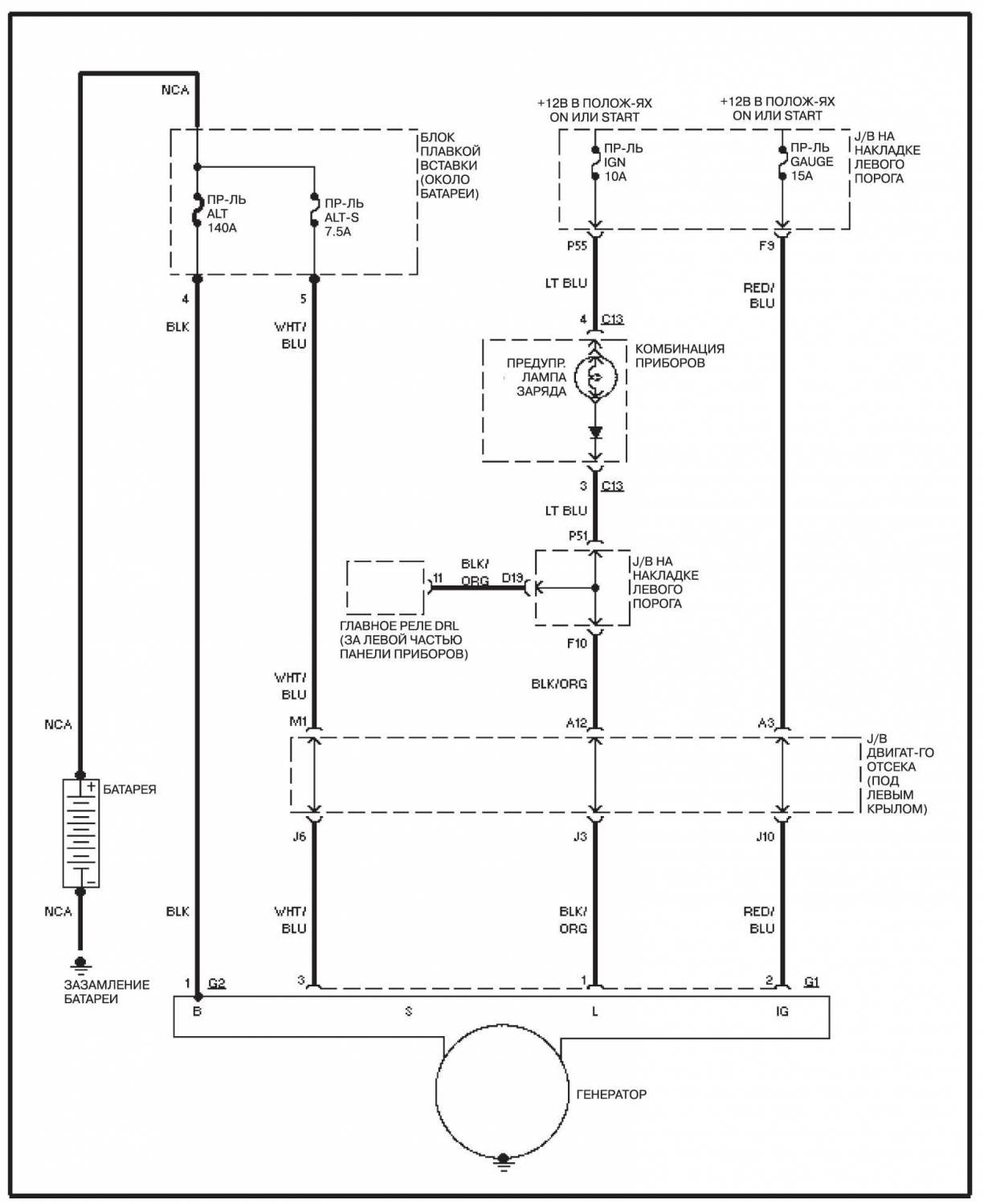

Схема системы зарядки Схема:

АКБ системы запуска двигателя:

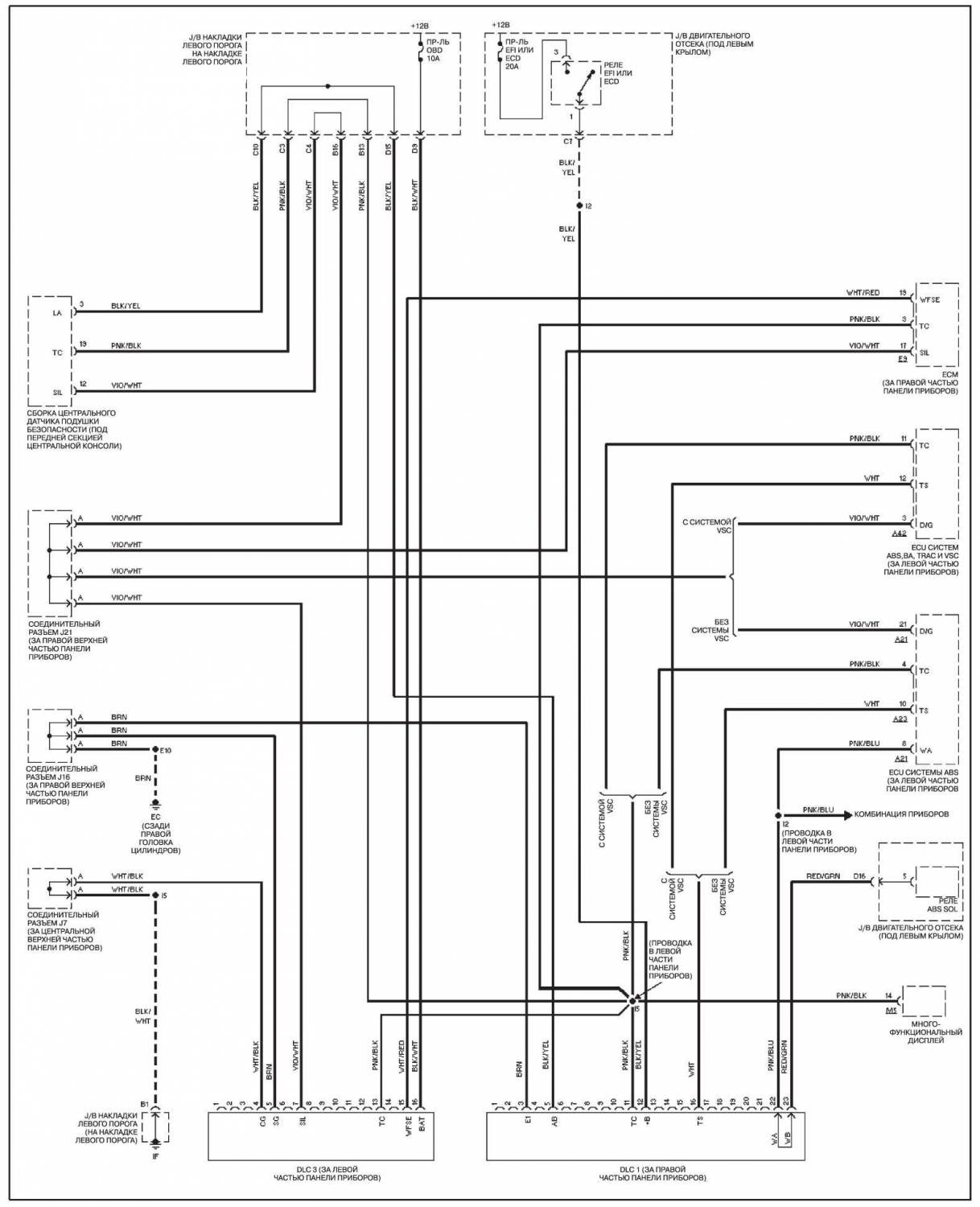

Схема разъемов диагностических:

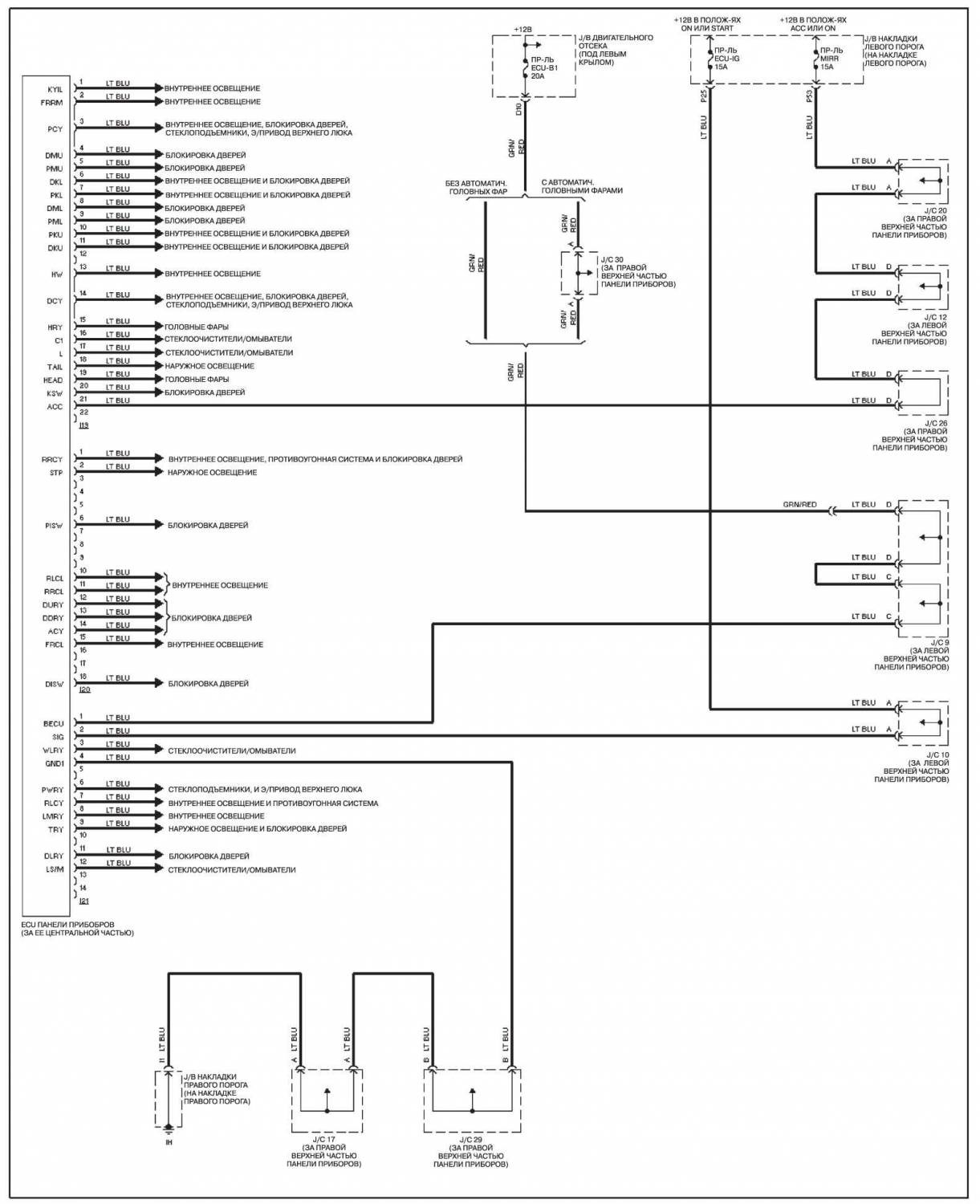

Схема бортового компьютера:

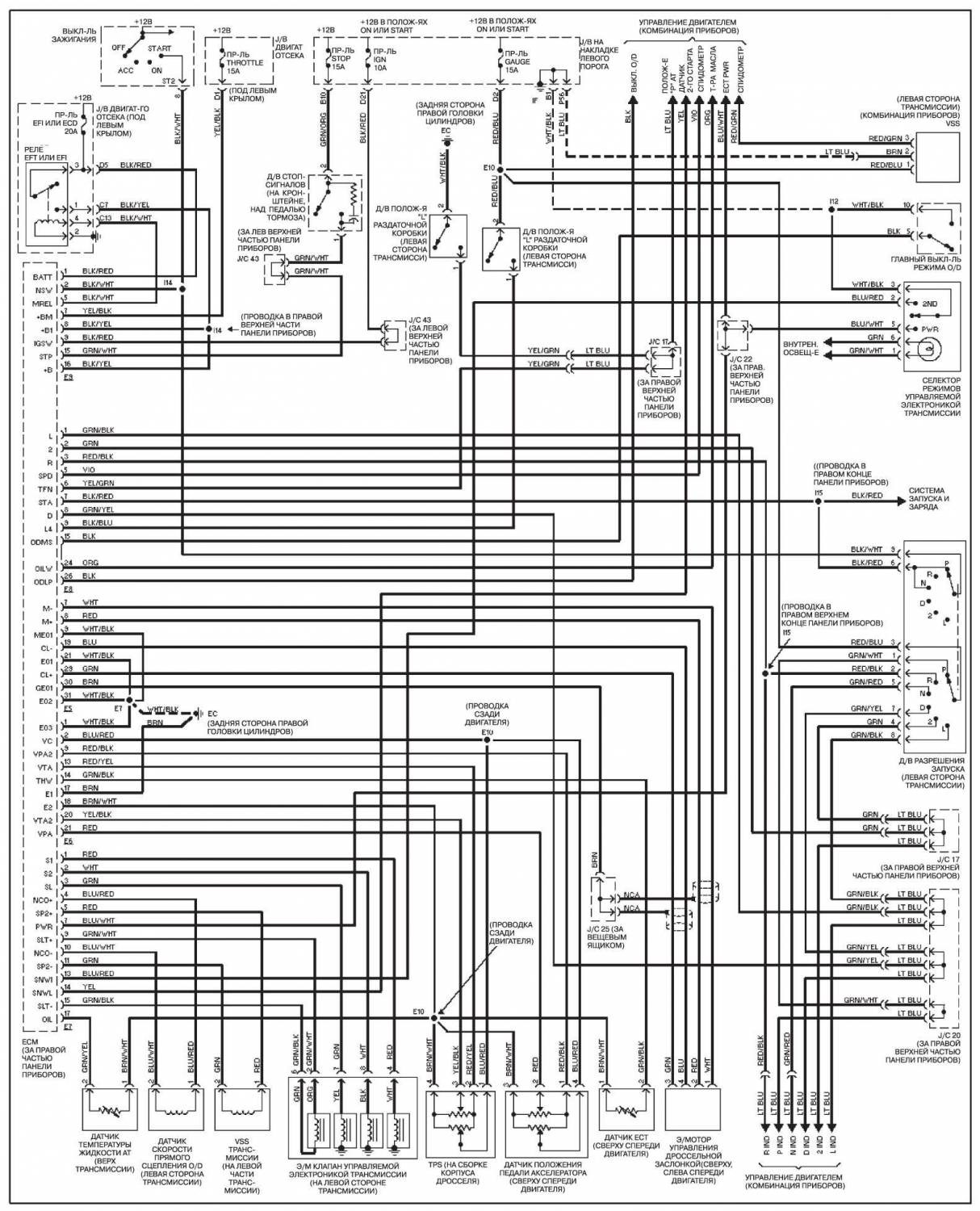

АКПП устранения неисправностей в электрической цепи на Toyota автомобиле Land Cruiser 100 лучше СТО на обратиться к специалисту.

100-2003

2003-2007

Схемы соединений электрических – общая информация

Поломка каких-компонентов либо электроцепи требует проверки:

• заряда батареи аккумуляторной;
• надежного контакта в клеммах проводки;
• элементов защитных.

Разъединяя соединительный блок, нельзя провод за держаться, только за пластиковый корпус.

Цвету соответствуют провода маркировка:

• ВLK – провод черного BLU.
• цвета – синего.
• BRN – коричневый провод.
• серого – GRY.
• GRN – провод зеленого цвета.
• LT – светлые все цвета.
• NCA – неопределенные.
• ORG – PNK.
• оранжевые – провод розового цвета.
• PPL – пурпурного провода цвета.
• RED – красного.
• TAN – VIO.
• золотистого – фиолетовые провода.
• WHT – провод цвета белого.
• YEL – провод желтого цвета.

обозначения Возможные соединения участков электрической цепи:

• АТ – выключатель.
• Д/В – АКПП.
• К/В – климатическое оборудование.
• К/Л – световой датчик защитные.
• ПР-ЛЬ – контроля элементы (ПР).
• Э/М – клапан электромагнитный.
• DLC – диагностики разъем.
• DRL – ходовые, дневные световые ECM.
• лампы – электрический модуль.
• ECU – бортовой EGR.
• компьютер – элементы возвращения и очистки выхлопа.
• элементы – EVAP испаряющегося горючего.
• IAT – воздушный IGN.
• градусник – цепь зажигания.
• IND – световой контроля датчик.
• J/B – распределительный блочок.
• J/C – электрические соединители.
• R/B – защитных распределитель элементов.
• VSS – скоростемер.
• VSV – переключающее высоковольтное устройство.

• FLOOR A/T – напольное кулисы расположение трансмиссии.
• COLUMN A/T – расположение кулисы на колонке рулевой.
• NORM – стандартный режим трансмиссии.
• скоростной – PWR режим трансмиссии.

Управление системой OFF:

• зажигания – выключение.
• LOCK – блокиратор рулевого ACC.
• управления – режим стоянки.
• ON – включение.
• START – Регулировка.

• RESUME/ACCEL – реверс/SET.
• скорость/COAST – установка/движение на нейтралке.
• отмена – CANCEL всех настроек.

Вентиляционная система OFF:

• печки – выключение.
• LO – режим низкой скорости.
• M1 – режим 1.
• M2 – режим 2.
• HI – режим высокой скорости.

• AC – ЭБУ оборудование.
• BATT – источник питания.
• +B – положительным с соединение номиналом.
• EGR – циркуляция выхлопа.
• соединение – GND с отрицательным номиналом.
• HT – нагрев лямбда-KNK.
• зонда – детонация.
• OIL – ДДМ.
• OX – лямбда-электро.
• SL – зонд-клапан.
• SP – спидометр.
• STA – стартер.
• измеритель – TAC оборотов.

При обслуживании АКБ допускать нельзя неправильного расположения клемм, так могут как выйти из строя электрические приборы Блок.

Вариант 1

Блок 2

1. Вариант управления люком

2. RHD: Блок зеркалами управления с электроприводом

3. Усилитель аудиосистемы

4. Усилитель Реле

5. кондиционера заднего вентилятора

6. Вариант 1: Реле стеклоочистителя заднего

7. Реле сцепного устройства

8. Реле Блок

9. прицепа управления топливным насосом

10. Реле топливного выбора насоса

11. Реле принудительного включения топливного дополнительного насоса

12. ’02-’07: Блок управления монитором вида заднего
13. ’02-’07: Блок управления навигацией

14. Реле отопителя заднего

15. Управляющий клапан

16. LHD: Блок зеркалами управления с электроприводом

17. Вариант 2: Реле заднего стеклоочистителя правого
18. Вариант 2: Реле заднего левого Блок


Моторный отсек

1. Блок управления EDU (форсунками)
2. Главное реле лебедки

3. Реле накала свечей

4. Блок предохранителей

5. Блок силовых Блок

6. предохранителей управления левой фарой

7. Реле отопителя вспомогательного

8. Реле-выключатель по температуре охлаждающей Реле
9. жидкости вентилятора кондиционера

10. Реле очистителей Блок

11. фар управления правой фарой

12. Блок предохранителей силовых (холодная зона)
13. Реле дневных огней ходовых №3

14. Реле подогревателя на впуске


html Link Block (2002- 2007)

Предохранители и реле Land Toyota Cruiser 100 — 4.7 л. — 2UZ-FE, 4.5 л. — 1FZ-FE, 4.2 л. — 1HD, 4.2 л. — 1HZ-T, 4.2 л. — 1HD-FTE (TLC 100; 1999, 1998, 2000, 2001, 2002, 2003, 2005, 2004, 2006, 2007)

Allwinner T3 1.2 ГГц 3 Allwinner T3L 1.2 ГГц 5 Allwinner T8 1.8 ГГц 2 MediaTek MT3561 1.3 ГГц 2 MediaTek MT3562 1.5 ГГц 1 MediaTek MT8227-L 1.3 ГГц 18 RockСhip PX3 1.6 ГГц 1 RockСhip PX30 1.6 ГГц 2 RockСhip PX4 1.5 ГГц 4 RockСhip PX5 1.5 ГГц 2 RockСhip PX6 2 ГГц 15 Spreadtrum 8141E 1.4 ГГц 8 Spreadtrum SC9853i 1.8 ГГц 5 Unisoc SC9863a 1.6 ГГц 13 Unisoc UIS7862 1.8 ГГц 54

STM TDA7388 4x41W 24 STM TDA7560 4x45W MOSFET 2 STM TDA7850 4x50W MOSFET 71 Toshiba TCB001HQ 4x45W 40

2ГИС 134 iGO 135 MAPSME 134 Navitel 135 Waze 134 Без NAVI 2 ПРОГОРОД 135 Семь дорог 135 СитиГИД 135 Яндекс.Навигатор 134

Читайте также:


• Вольво 850 замена акпп

• Перед началом движения водитель обязан

• Где находится модуль sdm на лачетти

• Замена переднего моста газ 2410

• Прогорит ли паронитовая прокладка на выпускном коллекторе
