Максим Зачётный ответил Валентину

Алексей, угу. Ему просто надо побольше мнений в сторону замены кдсс, чтоб свой внутренний голос, который обратное говорит, заглушить)

Алексей, да как нистранно с источником я определился. Я просто хотел понять кто что будет делать в данной ситуации.

А может это все же втулки стаба ,а не сам цилиндр?

Владимир, хотелось бы чтоб это было так, но увы( втулки все новые. Да и при раскачке машины отчётливо ощущается стук в цилиндре.

Михаил, я Вас понял я так и подумал ,что вы скорее всего уже поменяли втулки,тоже стук появился глухой такой заказал 4 втулки буду менять на днях,думаю обойдемся тока данной процедуройПотом отпишите к какому решению пришли!

Михаил, сними передний стабилизатор и покатайся, примерно так и будет без кдсс, а потом поймёшь ремонт или удаление))

Без КDSS на трассе укачивает.
По мне, так лучше с ней, тем более, если это предусмотрел завод изготовитель.

Артём, я так понимаю что машина на пневме и стойки темс. Когда подвеску в комфорт ставишь мягче делаются амортизаторы, а не кдсс.

Я хз у меня как то сломалась кдсс месяц ездил без нее.. в общем это отвратительно .. ну и если бы я покупал прадик в котором должна быть кдсс и ее там не оказалось бы то я бы скорее всего отказался от покупки такого экземпляра потому что для меня бы это значило что владелец нмщеброд и на кдсс решил просто сэкономить соответственно на всем остальном обслуживании скорее всего экономил тоже) значит такой Прадо нам не нужен))

Юрий, а если на вторичке берешь машину с кдсс значит не нищеброд?

Юра, ну не все готовы платить овер 4 миллиона за новую.. большая часть этих машин как раз на вторичке покупается и продается.. так что не очень понимаю что вы пытаетесь сказать) кроме того как по мне если стоит выбор между новой но в унылой комплектации и б.у но в нормальной комплектации то я бы выбрал б.у

Юра, слушайте человеку который покупает новую машину никогда и в голову не придет выпиливать из нее кдсс если она там была.. это как правило делают те кто такие машины покупает на последние деньги и начинается кроилово.. потому как я уже сказал я не очень понимаю что вы пытаетесь сказать .. что человек у которого нет или он не готов тратить 4 миллиона на машину нищеброд?)

Юрий, по вашему получается так. Нет кдсс- нищеброд. А для других, покупаешь бэу, ну как Вы например, тоже нищеброд. Так что прежде чем вешать ярлыки, нужно подумать, что всё в этом мире относительно. Владельцы Ламборджини тоже думают что все в этой группе нищеброды. Будьте здоровы)

Юра, нет не так получается. Получается что если кдсс была и ее оттуда демонтировали .. то да я думаю это нищеброд потому что цена вопроса ремонта максимум 150 тыс. В зависимости от того где делать и что сломалось ) и это совсем не то же самое что купить новую машину..) и когда ты смотришь такую машину и понимаешь что человек на этом сэкномил то логично предположить что на обслуживании он экономил так же)

Юрий, но Вы же в своём посте первоначально написали не выпилил, а просто нет . Что юлите? Да хоть и выпилил. Ещё раз повторюсь всё в этом мире относительно. Владельцу Лада гранда похер есть кдсс, нет кдсс. Выпилили его или сам отвалился. Для них Прадо это Прадо. А престиж или элеганс, пох))))

Юра, вы не внимательно прочитали ? Там же написано что " если кдсс должна быть а ее там нет" речь о том что она демонтирована а не о том что в этой комплектации ее нет)))

Юрий, а прочёл. Ну ладно. Я просто не люблю когда называют людей нищебродами. Здесь владельцы бензиновых прадиков трактористов тоже называют нищебродами)))))

Юра, ну я хз они просто наверное не вкурсе сколько стоит комонреил отремонтировать) я например на дизеле по идейным соображениям езжу.. мне нравится как едет чипованный дизель .. ) об экономии я бы думал в последнюю очередь если бы выбирал между дизелем и бензином)

Юрий, да и потом, кто выкинул кдсс тоже бывают разные обстоятельства. Например, машину продавать, а кдсс сломалась . Чел прикинул, лучше потерять полтинник при продаже, чем отдать за ремонт 150. Так что чесать всех под одну гребенку не стОит.

Юрий, у меня тоже дизельтолько чиповать боюсь

Юра, ну так я и говорю что я если бы пришёл смотреть машину в которой отсутвует кдсс то я бы сразу отказался от такой либо потребовал бы скидку гораздо большую потому что вкорячиить ее обратно туда будет стоить больше чем 150) если так рассуждать то можно вообще тогда что угодно с машины снять и пытаться ее продать потом ) типа кожаный салон заменить на тряпочный .. и типа тоже скинуть полтинник )) но зачем такая машина нужна если это уже говорит об отношении владельца к своей машине) я не встречал ни одного человека кто поездив с кдсс решил ее снять по идейным соображениям а не потому что решил сэкномить)

Юра, ну мы не про конкретно про него говорим а вообще про любой абстрактный случай продажи Прадо где предусмотрена кдсс но ее там нету) он же об этом спросил как повлияет это на продажу .. я соответственно просто высказал свое мнение ) что если бы мне такая машина попалась то однозначно брать её не стал бы) потому что первая мысль которая при этом посещает это то что на ее обслуживании экономили )

Юрий, как минимум это логичное рассуждение.

Юра, а если до ближайших официалов 350. А прокачку делают только они. У меня кдсс когда наипнулся мне заявили 150 за сам блок и 55 за стойку и еще сюда плюсани материалы и работу. По ходу нищеброд это тот кому бог мозги не дал думать. Нашелся богатенький четверть ляма потратить на машину в 2 ляма, тупость

Юрий, абсолютно согласен, прадик без кдсс унылое валкое говно, на котором неприятно и страшно ездить по трассе

Александр, я у официалов все сделал за 150 поменял стойку и блок год назад.. это во первых. во вторых у нас например продают восстановленные стойки и блоки кдсс.. в третьих девайс для прокачки кдсс делается из компрессора там не такое большое давление .. сам видел такой у народных умельцев но даже если таковых поблизости нет то прокачать у дилера тоже не такие большие деньги т.е. при желании все это делается и за меньшие деньги.. так что не вижу причин искать оправдания своей жадности) лени или глупости) вот пара объявлений с Авито для примера если нет желания платить официалам

Тоже начал подстукивать, как сказали цилиндр передний. Под замену. Поехал в другой сервис, в итоге втулки стаба

У меня умерал гидроаккумулятор кдсс и я тоже задался таким вопросом удалить или сделать, прочитал много статей и много говорил с мастерами. 1) много переделок и много что надо поменять 2) переделка выйдет не намного дешевле чем отремонтировать 3) большая проблема в электрике так как кдсс завязан и с абс и с курсовой устоичивастью, банально будет гореть ошибка и все системы будут работать не корректно, а прошивка блока не помогает. Много кто писал что надо вытащить пред на кдсс, как мне сказал диагност это все бред другие системы будут ругаться на это. Итогом этого я решил восстановить кдсс, поменял гидроаккумулятор + масло + работа 50.000 р. (гидроаккумулятор новый). А сама стойка с разборки на сколько знаю макс стоит 12000. А там уже думать самому.

Степан, 1) переделок не много. 2)переделка вышла в 35 рублей. 3) полная чушь. Не с чем она не завязана совершенно, ничего не ругается и ошибка не горит ( предохранитель даже не вытаскивал)

Александр, а куда же тогда ошибка по кдсс делась если пред не достать!? Есть вариант лампочку в приборке заклеить тогда да. И вопрос в том что если переделка стоит 35 р. То дешевле поменять гидростойку!

Степан, почитай в нете ошибка сбрасывается. Делал не сам так что ответить не могу. Приблуда по прокачке кдсс есть только у официалов, а до них 350 км, т.е мне лично не дешевле ( не вся Россия живет в больших городах)

Александр, с тем что далеко от сервиса согласен, но я не сторонник колхоза если должен стоять кдсс значит не дураки его придумали, да и на грунтовке с кдсс лучше хода подвески больше. Мне когда гидроаккумулятор меняли и прокачивали масло тоже не офицалы а в обычной мастерской ребята. Но это дело каждого как говорится у каждого свой вкус сказал индус слезая с обезьяны!

Степан, значит прадики без кдсс придумали дураки для колхозников?

Александр, нет я не говорю что дураки и для колхоза! Если уж так глубоко копнуть раньше на лошадях гоняли потом телеги, рессоры, пружины, и. Т. Д. Прогресс на месте не стоит и придумывают что то новое как кдсс, пневма. А уж если положить руку на сердце то прадик и есть колхозная машина месить говна она для этого и создана!

Система кинетической стабилизации подвески (KDSS) управляет работой стабилизаторов поперечной устойчивости для обеспечения стабильности и плавности хода вне шоссейных дорог (на бездорожье). Кроме этого, система минимизирует крены в поворотах. Система гидравлическая, но управляется электроникой.

Получая информация от сопутствующих датчиков и в зависимости от дорожных условий, данная система может оперативно изменять характеристики стабилизаторов поперечной устойчивости

Система KDSS конструктивно состоит из:
- по одному гидроцилиндру, расположенному на переднем и заднем стабилизаторах поперечной устойчивости
- два гидравлических контура, соединяющих над- и подпоршневые пространства гидроцилиндров
- гидроцилиндры выполняют роль опоры для переднего и заднего стабилизаторов. При прохождении крутых и скоростных поворотов на асфальте поршни не могут двигаться навстречу друг другу
- KDSS жестко связывает стабилизаторы поперечной устойчивости с кузовом и эффективно борется с кренами автомобиля
- при выезде на сложный дорожный рельеф поршни свободно перемещаются навстречу друг другу. Жесткая связь стабилизаторов с кузовом исчезает, тем самым подвеска работает более свободнее.

Сомневаюсь, что у вас столько много времени, что вы захотите его потратить на профессиональное изучение, например, конструктивной составляющей системы KDSS:

На , в интернетах и далее, очень часто попадается такое выражение: "Электроника - это наука о контактах". Поэтому предлагаю перейти к следующему шагу ("шаг второй" - осознание понимания того, что "всё сложное начинается с самого простого").

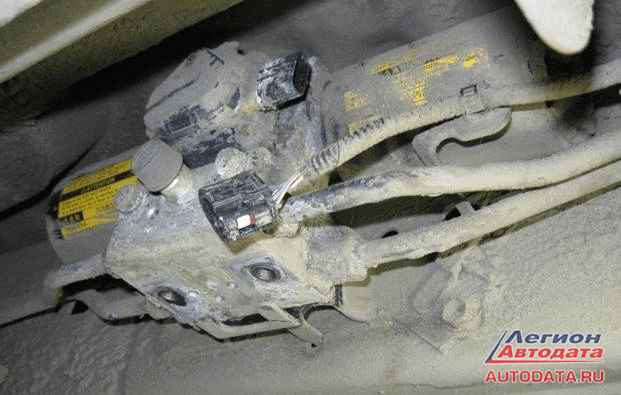

Так как вы уже приблизительно знаете устройство системы и приблизительно можете опознать основные узлы системы, начните с самого сложного в самом простом - с управления системой.

Но не стоит задумываться о простой или глубокой электронике, отремонтировать систему KDSS - это элементарно! Загляните под кузов. Определите один из основных предметов, относящихся к системе KDSS, вот он:

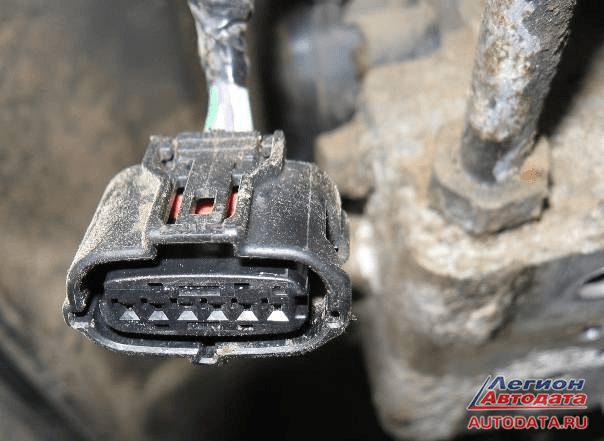

На фото вы видите снятый разъём. Не поленитесь заглянуть вовнутрь, там может быть нечто крайне интересное - заглядываем! И видим:

Здесь ничего не видим. Но не расстраиваемся и руки не опускаем. Кроме этого разъёма есть ещё и "ответный" разъём. Заглядываем и видим:

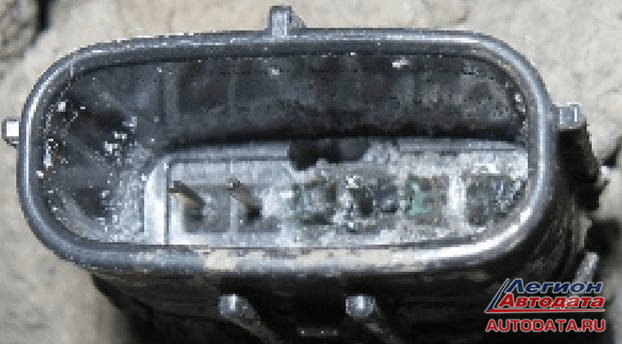

Увидели? Приблизим, чтобы не ошибиться и заиметь повод для радости и гордости:

Это так называемая "зелень", по-другому "окисление", то есть, причина неисправности найдена.

Как вы видите, неисправность такой сложной системы как KDSS найдена, а устранить её недолго при наличии правильных рук и мозгов.

Точно таким же образом вы можете запросто ремонтировать другие, самые сложные системы и устройства, начиная от неисправности "перебои в работе двигателя" и заканчивая ошибкой С2540 в гибридном автомобиле Приус.
Главное побольше читать интернетов. В Интернете есть всё.
Кто знает, может и вам повезёт отремонтировать ошибку С2540 в гибридном авто при помощи очистки или замены определённых контактов в определённом месте?
Помните, что изучать электронику, знать закон Ома и другие премудрости - занятие совсем ненужное для того, кто твёрдо уяснил, что "электроника - это наука о контактах", а "автомобильная диагностика - это очень просто!".

Главное знать:
- где этот контакт может находиться
- относится ли этот контакт к той проблеме, которая вызывает конкретную неисправность
- какие неисправности этот контакт может провоцировать при окислении
- является ли какой-либо контакт "причиной" неисправности, или этот контакт "следствие"
- какой инструментарий нужен, чтобы измерить напряжение, сопротивление, ток или другие необходимые параметры (если не знаете, что такое "ток", "напряжение" и что-то ещё - не унывайте! Все незнакомые слова - это то, что внутри автомобиля "бежит", "крутится" или "измеряет". Успех у клиента заключается в основательном знании понятия "приблизительно".
Ну и ещё десяток или два десятка подобных и простых условий
Помните, что "Автомобильная диагностика - это очень просто!".

“Прадо” имеет установленную КДСС, которая представляет собой кинетический стабилизатор подвески. Иногда требуется ремонт КДСС “Прадо 150”, включающий ряд особенностей.

Toyota Land Cruiser Prado 150-series

Автомобиль серии 150 имеет ряд особенностей. В первую очередь они касаются моделей с дизельным двигателем. В паре с мощными движками работает механическая и автоматическая КПП.

Размеры внедорожника внушительные. Салон просторный, что подойдет для большой семьи или перевозки крупногабаритного багажа. Технические характеристики позволяют использовать машину в городском режиме, на трассе или офф-роуд.

Для большего комфорта в Toyota Land Cruiser Prado установлена КДСС.

Что же это такое, КДСС на “Прадо 150”, рассмотрим далее в статье.

Что такое KDSS

Система КДСС на “Прадо 150” представляет собой кинетический стабилизатор, обеспечивающий плавное передвижение и стабильность хода вне асфальтированных дорог. Простыми словами - стабилизация подвески в режиме офф-роуд. Она минимизирует крены на поворотах, делая езду максимально безопасной.

КДСС представлена гидравлическим устройством, управляется электроникой. Как только датчики подают сигнал об изменении поверхности дороги, система мгновенно перестраивается под новые условия.

1 гидроцилиндр, находящийся в переднем и заднем стабилизаторе;
2 гидравлических контура, скрепляющих пространства гидроцилиндров;
гидроцилиндры для опоры переднего и заднего стабилизатора.

При отклонении машины KDSS стабилизирует ее положение, что позволяет не перевернуться. Во время езды по бездорожью поршни начинают свободно перемещаться навстречу друг другу.

Опытному водителю необходимо разобраться, хорошо знать систему KDSS на “Прадо 150” и что же это такое. Эти знания помогут починить стабилизатор при необходимости.

Функции

Знать, что это такое - KDSS на “Прадо 150”, водителю необходимо, но вдаваться в подробности ее работы не придется. Это обусловлено тем, что устройство полностью управляется электроникой.

обеспечение плавности хода по бездорожью;
стабилизация подвески при разных условиях езды;
обеспечение безопасности при сильных кренах автомобиля;
улучшение устойчивости в экстремальных условиях.

В случае неисправности компьютер выдает ошибку. Когда загорелся индикатор поломки, значит, система не способна функционировать в полной мере. Требуется ремонт или замена деталей.

Нужна KDSS или нет: отзывы владельцев

“Тойота” предлагает установку КДСС как дополнительную опцию. От нее зависит цена на автомобиль. Эта инновационная разработка стоит дорого, но при регулярной езде в режиме офф-роуд она необходима, чтобы обеспечить безопасность.

Игорь: “Приобретал “Прадо” с КДСС. Могу сказать, что с КДСС машина рулится лучше, устойчивость больше, ход на бездорожье плавнее. Есть с чем сравнивать, у знакомого “Прадик” без нее, на рыбалке все мозги на нем вытрясли. Не пожалел, что взял именно такую комплектацию, так как чувствую себя в безопасности при любой езде. Стоит, конечно, эта штука дорого, около 250 тыс. рублей сверху доплатил за машину, но собственная жизнь и здоровье дороже. Проехал около 100 тыс. км, поломок не было”.
Андрей:” Первый “Прадик” был дорейсталинговый без КДСС, сейчас купил с системой. Не жалею, потому что автомобиль намного лучше заходит в поворот, не кренится. Жесткость подвески, конечно, сильная, на кочках ужас. Меня устраивают оба варианта, главное, чтобы не ломался автомобиль и ничего в нем не стучало”.

Отрицательных отзывов за все время эксплуатации практически не было, все водители остались довольны дополнительной опцией.

Надежность, неисправности и ремонт

КДСС надежна, но имеет ряд особенностей. На автомобилях с системой был выявлен дефект, который заключается в негерметичности установки. Из-за скопления конденсата на приборной панели загорается значок неисправности, управляемость автомобиля резко снижается, устройство не работает должным образом. Код С1851 должен означать, что показания датчика соответствуют давлению не выше 0,9 МПа (9,2 кгс/см 2 , 130 фунтов на кв. дюйм).

На блоке обнаруживается коррозия. Влага попадает на него из-под корпуса клапанов управления. Через некоторое время коррозия выводит из строя все устройство.

Если есть KDSS на “Прадо 150” и горит индикатор, что делать в таком случае, должен знать каждый водитель. Нужно проверить на конденсат и произвести его удаление. Причина ошибки именно в нем, поэтому загорелась лампочка.

Для предотвращения поломки вывести разъем клапанов наружу, дополнительно обработать блок герметиком. Обычная процедура обезопасит от поломки датчика.

Замена блока

При поломке KDSS на “Прадо 150” необходим ремонт. При попадании конденсата на блок появляется коррозия, в результате чего он ломается. Это одна из распространенных проблем.

Через прогнивший металл сочится масло. При разборе такого блока он ломается и не подлежит восстановлению.

Замену автозапчасти лучше доверить профессионалам, которые проведут замену и сделают прокачку без нарушения заводских характеристик.

Блок в нормальном состоянии восстанавливается. Специалисты проведут диагностику, почистят устройство, обработают, выведут провода наружу и поставят защиту от песка, влаги и реагентов, проведут регулировку.

Правильный подход к “Ленд Крузеру” продлит срок его службы не на один год.

Наш автосервис специализируется на ремонте раздаточных коробок передач, редукторов (передних и задних), муфт включения полного привода, насосов Haldex, светодиодных фонарей и электронных блоков управления.

Принципы работы

Спектр наших услуг:

Техническое обслуживание узлов и агрегатов.
Любые виды ремонта.
Работа над снятыми агрегатами.
Продажа оригинальных запчастей и жидкостей.
Изготовление компонентов по спецификациям производителей.

Какие преимущества есть у "TopGear77"?

Гарантия качества проведенной работы.
Низкие цены на расходные материалы и услуги.
Работа может быть выполнена в сжатые сроки.

Перед повествованием о системе KDSS, считаем нужно уделить немного времени компании, благодаря которой она появилась на свет. Если вы не знали, то создали эту электронную систему в Австралии в содействии с японским автогигантом Тойота Моторс. Что мы знаем о японском бренде? То, что благодаря Киитиро Тоёда и еще нескольким выдающимся личностям, которые в свое время руководили автомобильным гигантом, японцы смогли вывести Тойота Моторс на первое место в Азии по количеству проданных автомобилей.

В новейшей истории японцам даже удавалось на некоторое время опережать сам Фольксваген, владеющий более чем десятком дочерних автомобильных предприятий. Это как минимум вызывает восторг. Сегодня же Тойота Моторс отвечает за появление самой престижной азиатской автомобильной марки. Речь, конечно же, о Лексусе, на одной из моделей которого, к слову, и началась история системы под названием KDSS.

Что такое KDSS и каков принцип его работы?

Итак, что же из себя представляет система KDSS? KDSS – это Kinetic Dynamic Suspension System, что переводится как кинетическая динамическая система подвески. Разработана она в городке под названием Дансборо, базирующемся в Австралии. Права на это изобретение принадлежит компании R&D, которая разрабатывает гидравлические цилиндры и другие полезные для автомобилей элементы. Электронная система кинетической стабилизации подвески позволяет автомобилям с внушительно массой, которой обладает тот же Лексус GX 470 или Тойота Ленд Крузер, демонстрировать управляемость уровня премиум-седанов.

Главная особенность системы KDSS – это возможность перехода в пассивный режим, когда внедорожник движется по ровной поверхности. Но как только машина попадает на бездорожье, жидкость, которая циркулирует по двум гидроцилиндрам, соединяющие стабилизаторы поперечной устойчивости и кузовом, начинает перемещаться по всей системе. Все клапаны открыты и жидкость, двигаясь по ним, обеспечивает прекрасную управляемость в целом. Поршни, находящиеся внутри цилиндров, получают от системы полную свободу действий, чем обеспечивают автомобилю максимально возможные ходы по поверхности.

Электронной систему назвали не зря, ведь водителю не нужно вдаваться в подробности ее работы, так как она самостоятельно содействует с электроникой автомобиля. Как правило, покупатели, которые приобрели машину с такой опцией, даже не знают о ее существовании. Единственное, что требует KDSS от своего владельца – это смены жидкости и проверку баланса давление. Такая замена происходит раз в 80 тысяч пробега.

Вывод

Мы не упомянули о том, что электронная система кинетической стабилизации подвески – это дополнительная опция. Разница в стоимости комплектации довольно внушительная, но такой высокий ценник неспроста. За довольно немалое время существование KDSS отрицательных отзывов практически не было, а вот положительных хоть отбавляй.

Посудите сами, разработка австралийских инженеров позволяет улучшить уровень управляемости как на трассе, так и на внедорожье. Также система является неоценимым помощником в поворотах, ведь входя в крутой вираж на приличной скорости, гидравлика позволяет удерживать машину в горизонтальном положении, чем обеспечивает идеальное сцепление для внедорожника.

Впервые KDSS появилась на премиальном внедорожнике Lexus GX470. Затем высокотехнологичная система перекочевала на LC 200 и Prado 150. Автомобили в комплектации Prestige и Luxe оснащаются активными стабилизаторами поперечной устойчивости вне зависимости от того, какая подвеска установлена – пневмо- или обычная. Задача системы - обеспечить постоянный дорожный просвет и снизить крены 3-тонного внедорожника в поворотах, а на бездорожье – “разжать” подвеску и улучшить геометрическую проходимость. Система KDSS Тойота Прадо 150 состоит из двух гидроцилиндров, стабилизаторов поперечной устойчивости, блока клапанов с двумя накопительными гидроаккумуляторами, электронного блока управления и магистралей высокого давления.

Классические жесткие стабилизаторы поперечной устойчивости на Прадо 150 соединены с кузовом через гидроцилиндры, расположенные на каждой из осей. Когда автомобиль движется по ровной дороге, электронный блок управления посредством клапанов и компенсационных гидроаккумуляторов создает в системе избыточное давление. Тем самым блокируется гидравлический контур, ограничивая подвижность стабилизаторов. Благодаря “зажатой” подвеске тяжелый внедорожник с высоким центром тяжести показывает неплохую управляемость на трассе и не “клюет” носом при торможении.

На бездорожье система KDSS снижает давление в системе и делает стабилизаторы максимально подвижными, что значительно повышает внедорожные характеристики автомобиля. Особенно польза от системы проявляется при диагональном вывешивании, когда благодаря увеличенным ходам подвески обеспечивается контакт с поверхностью всех колес.

Во время движения электронный блок управления системы KDSS непрерывно анализирует информацию о скорости автомобиля, угле поворота руля и в соответствии с заложенной программой регулирует давление жидкости в контурах системы с помощью клапанов. Для поддержки стабильного давления в системе и повышения комфорта по бокам блока KDSS расположены два сильфонных газонаполненных гидроаккумулятора. Величина давления контролируется специальным датчиком. При недостаточном давлении или потере герметичности системы на приборной панели загорается контрольная лампа KDSS.

Что делать если горит ошибка KDSS Прадо 150?

Диагностика КДСС производится путем замера давления в гидравлическом контуре системы и считывании сканером кодов ошибок. Одной из часто встречающихся ошибок является c1831, которая означает неисправность электромагнитного клапана гидроаккумулятора. Если горит ошибка KDSS нужно срочно делать диагностику системы. Эксплуатировать автомобиль с неработающей системой кинетической стабилизации опасно!

Диагностика KDSS требуется также в случае перекоса кузова. Причин тому может быть несколько – неквалифицированный ремонт ходовой части, выход из строя переднего и/или заднего гидроцилиндра и попадание воздуха в гидравлический контур системы KDSS. Разберем эти моменты подробнее.

Причины возникновения кренов и перекоса кузова

Крен кузова Прадо может появиться после неправильной замены втулок стабилизатора поперечной устойчивости. Если при демонтаже втулки не подпереть гидроцилиндр стойкой, в систему попадет воздух и автомобиль накренится на бок. В нашей практике были случаи, когда приходилось исправлять работу других сервисов, возвращая в “горизонтальное” положение Прадо 150, после замены втулок заднего стабилизатора. Доверяйте ремонт своего автомобиля профессионалам своего дела.

Вторая причина почему Прадо лежит на боку – это неисправности гидроцилиндров. Они расположены на переднем и заднем стабилизаторах по одному на ось. Опыт эксплуатации внедорожников Тойота в суровых российских условиях показал, что дорожная грязь и реагенты выводят из строя дорогостоящие элементы к 80 000 км независимо от манеры вождения и аккуратности водителя. Оригинальные передние и задние гидроцилиндры системы KDSS всегда есть в наличии. После замены обязательна прокачка системы, чтобы удалить попавший в гидропривод воздух. Для заправки используется специальный прокачной насос высокого давления Тойота.

Третья причина почему может появиться перекос на Прадо – это завоздушивание гидравлического контура. В этом случае ситуацию исправит замена рабочей жидкости и прокачка системы специальным насосом высокого давления SST. Перед процедурой нужно выставить давление в колесах согласно заводским требованиям, установить автомобиль на ровную горизонтальную поверхность и замерить расстояния от земли до кузова над каждым колесом. Разность высот между левой и правой сторонами автомобиля более 2 см говорит о необходимости удаления воздуха из системы.

Содержание KDSS в исправном состоянии, регулярная прокачка и замена рабочей жидкости потребует от владельца определенных трат, но они ничтожно малы по сравнению с ценой нового блока, которая может шокировать даже владельца LC Prado 150. После зимы мы рекомендуем приезжать на профилактический осмотр, снимать защитный кожух, очищать трубопроводы, гидроаккумуляторы и блок управления от налипшей грязи, проводить очистку и смазку контактов в разъеме.

Автомобили в кузове седан управляются намного лучше, чем автомобили повышенной проходимости с высоким центром тяжести — это неоспоримый факт. Для улучшения устойчивости автомобиля, уменьшения кренов кузова при перестроениях, крутых поворотах или поездке вне дорог инженерами была разработана система KDSS. Электронно-управляемая система кинетической стабилизации подвески оснащены большинство внедорожников Toyota Land Cruiser 200 и Toyota Land Cruiser Prado 150. За редким исключением система KDSS может не быть установлена на внедорожнике Toyota Land Cruiser Prado 150 в зависимости от комплектации.

Устройство системы KDSS Toyota Land Cruiser Prado 150

Принцип работы системы KDSS на Toyota Land Cruiser 200 и Toyota Land Cruiser Prado 150

Принцип работы системы довольно прост. Если говорить простыми словами система состоит из гидроцилиндров — они установлены на переднем и заднем стабилизаторах и блока управления клапанами. По замкнутому контуру циркулирует специальная гидравлическая жидкость.

Toyota Land Cruiser 200, оснащенный системой KDSS проходит крутой поворот на высокой скорости. Крены кузова для внедорожника минимальны. При наклоне кузова автомобиля, например в правую сторону, система меняет давления в контуре на правой оси, тем самым не давая кузову крениться на бок. При эксплуатации автомобиля вне дорог оснащенного системой KDSS проходимость автомобиля возрастает.

Благодаря наличию системы KDSS вне дорог ходы подвески и артикуляция заднего моста возрастает. Проезжая холмистую местность и неровности, когда подвеска работает на пределе своего хода, артикуляция мостов автомобиля будет намного выше. Артикуляция моста – термин, встречающийся в основном среди участников внедорожных соревнований по сильному бездорожью. Под артикуляцией моста подразумевается его способность поворачиваться относительно продольной оси шасси. Артикуляция указывает на способность подвески не допускать отрыва колес от грунта (а значит, и способность сохранять сцепление колес с грунтом) при движении по сильно пересеченной местности.

Наглядное сравнение ходов подвески внедорожников при проезде по одному участку дороги. Наивысшие хода подвески демонстрирует Toyota Land Cruiser Prado 150, который оснащен системой KDSS.

Цилиндр кдсс на прадо 150

Задача системы — обеспечить постоянный дорожный просвет и снизить крены 3-тонного внедорожника в поворотах, а на бездорожье – “разжать” подвеску и улучшить геометрическую проходимость.

Система KDSS Тойота Прадо 150 состоит из двух гидроцилиндров, стабилизаторов поперечной устойчивости, блока клапанов с двумя накопительными гидроаккумуляторами, электронного блока управления и магистралей высокого давления.

Что делать если горит ошибка KDSS Прадо 150?

Читать дальше: Пыльник направляющей суппорта солярис

Причины возникновения кренов и перекоса кузова

KDSS в исправном состоянии, регулярная прокачка и замена рабочей жидкости потребует от владельца определенных трат, но они ничтожно малы по сравнению с ценой нового блока, которая может шокировать даже владельца LC Prado 150. После зимы мы рекомендуем приезжать на профилактический осмотр, снимать защитный кожух, очищать трубопроводы, гидроаккумуляторы и блок управления от налипшей грязи, проводить очистку и смазку контактов в разъеме.

KDSS на автомобиле TLC Prado 150 со временем требует обслуживания, а так же ремонта. В данном информационном материале будет показан процесс замены гидроцилиндра заднего стабилизатора системы KDSS, а так же проведение обслуживания блока клапанов системы.

Устройство системы KDSS на автомобиле TLC Prado 150

Красной стрелкой отмечен необходимый нам элемент

При замене гидроцилиндра заднего стабилизатора необходимо проводить демонтаж запасного колеса. Производим смазку подъемного механизма запасного колеса. Механизм подъема запасного колеса расположен на раме и подвержен коррозии, поэтому обильно смазываем узел проникающей смазкой.

Нередки случаи, когда после длительной эксплуатации владелец прокалывает колесо (по статистике прокол колеса происходит не реже 100 000 км) и не может снять запасное по причине коррозии механизма — приходится использовать режущий инструмент или прибегать к помощи мобильного шиномонтажа. Поэтому для экономии денежных средств и времени периодически проводите обслуживание механизма.

Техническое обслуживание и проведение ремонта в ходовой части автомобиля

Зачастую отсутствие опыта работы с автомобилем, оснащенным системой приводит к печальным последствием для владельца. Простая замена рычагов передней подвески, амортизаторов или втулок стабилизатора могут привести к визиту на специализированный сервис дальнейшему обслуживанию системы KDSS — необходимо будет прокачивать систему и выравнивать положение кузова.

Перед проведением работ в ходовой части механик распускает систему KDSS на автомобиле Toyota Land Cruiser 200. Поэтому проводить работы с ходовой частью автомобиля – ремонт подвески, замена втулок лучше в профильных технических центрах, которые специализируются на автомобилях Тойота. Нам очень часто приходилось выполнять ремонт системы KDSS на Toyota Land Cruiser 200 и Toyota Land Cruiser Prado 150.

Система KDSS Toyota Land Cruiser 150

Надежность системы ее неисправности и методы ремонта

По своей конструкции система KDSS на внедорожниках Toyota Land Cruiser достаточно надежно. Причиной неисправности системы в 90 % случаев является блок клапанов системы. Климатические условия в России – резкие перепады температур, реагенты и соль и грязь которым покрыты дороги России негативно сказываются на корпусе блока клапанов. Со временем происходят химические процессы окисления. Коррозия приводит к разрушению самого корпуса и его внутренних элементов.

Официальные дилеры и многие станции технического обслуживания предложат заменить данным узел новым. Цена работ и самого блока клапанов системы весьма значительная. В нашем случае компания Тойота Дубровка проводит качественную диагностику системы и выполняет ее ремонт даже в самых сложных случаях.

Гидравлические цилиндры системы по нашему многолетнему опыту работы с внедорожниками Toyota Land Cruiser выходили из строя всего лишь дважды. На Toyota Land Cruiser Prado 150 проводилась замена гидравлического цилиндра задней оси, на Toyota Land Cruiser 200 проводилась замена гидравлического цилиндра передней оси.

Горящий символ KDSS на приборной панели на внедорожнике Toyota Land Cruiser Prado 150 говорит о необходимости проведения диагностики системы.

Признаки неисправности системы:

Появление символа KDSS на приборной панели после запуска двигателя, когда все контрольные лампы погасли.
Перекос кузова автомобиля.
Сильные боковые крены при прохождении поворотов.
