Переходник для подключения магнитолы на ларгус
Intro ISO-FR12 это переходник, который позволяет перейти со штатного разъёма на стандарт ISO для автомобилей Лада Х Рей, а так же для Лада Ларгус (от 2012-), Рено Дастер (2012 – 2013), Рено Логан (2012 – 2013), Рено Сандеро (2012 – 2013), Twingo (2012 – 2013).
Этот полезный адаптер поможет вам легко и просто подключить любую современную магнитолу к штатной проводке автомобиля, без грубой "врезки", что в свою очередь сохраняет вам заводскую гарантию.
Переходник подключается к стандартным разъемам магнитолы стандарта ISO 10487, а другим концом переходник подключается к коннектору автомобиля, предназначенной для подключения штатной магнитолы. Подключение осуществляется простым соединением разъемов (pin to pin) и не требует специальных знаний по электрике автомобиля.
Производитель: Intro
Артикул: FR-12
Автомобиль Лада Ларгус один из немногих отечественных автомобилей комплектующийся штатной магнитолой. Лада Ларгус идет с аудиоподготовкой и с магнитолой уже с завода. Именно о схеме, реализованной на автомобиле Лада Ларгус мы и поговорим в данной статье.
Стоит заметить, что в соответствии с современными стандартами, на автомобиле Лада Ларгус имеется два штекера подключаемых к магнитоле. К сожалению данные штекеры не подходят под стандарт ISO.
Схема подключение питания и динамиков к магнитоле Лада Ларгус
Наименование обозначений согласно схеме
1 – головное устройство аудиосистемы; 2,3,4 – блок предохранителей в салоне; 5 – динамик правой передней двери; 6 – динамик правой задней двери; 7 – динамик левой задней двери; 8 – динамик левой передней двери
Давно хотел себе такую вещь! Вчера нашел, созвонился, съездил — купил! И вот она: Магнитола RENAULT HARN 1002 RV2S — C3010E.
P.S.: Нашел в интернете инфу. Маленький серенький разъем на 8 ножек, это подрулевой пульт.
Price tag: 2 800 ₽ Mileage: 91000 km
FakeHeader
Comments 36
Добрый день. У меня такая же ситуация. Официальный центр Рено не смог помочь. Кто нибудь победил эту проблему?
а на хер они тогда нужны если с ними столько мороки? не проще ли купить обычную нормальную магнитолу?
Мне новую по гарантии у дилера не смогли поставить из-за этой CONNECT DIAG TOOL — нужен какой то спец шнур к ней, заказали, вот жду.
Привет. Все верно. Мою в Волгограде 2 сервисных центра запустить не могли из-за отсутствия кабеля. Но я решил проблему. Правда пришлось в Липецк магнитолу отправлять. Там есть спец, который её прошил за 500 руб. Благо знакомый ездил в Липецк по делам и на пересылке я сэкономил.
А можно контакт этого спеца из Липецка?
Если вдруг найдешь дама дай знать.
Как вопрос с конект диаг тут? Та же проблема.
Продавец кинул, Сука. Обещал помочь и трубу не берет. Нашел человека, который сможет прошить, но нужен дамп, который найти пока не удалось. Лежит мертвым грузом, рядом с усилителем, который ставить хотел на эту магнитолу
Как вопрос с конект диаг тут? Та же проблема.
ну в принципе за 3к, конечно, нормально, но я эту "штатность" неособо понимаю, все равно ничего там сильно хорошего нет. за 5-6к вроде магнитолы уже были с блютузом, но там хотя бы и качество звука более менее будет, а тут даже 1 пары RCA чтоли нет? жуть.
Вот. Вот она разница между мной и тобой! Я даже не знаю что такое пара RCA! Поэтому эта магнитола для меня!
ну в принципе за 3к, конечно, нормально, но я эту "штатность" неособо понимаю, все равно ничего там сильно хорошего нет. за 5-6к вроде магнитолы уже были с блютузом, но там хотя бы и качество звука более менее будет, а тут даже 1 пары RCA чтоли нет? жуть.
Мы простые смертные RCA называем тюльпаны. В интернете есть инфа как их изобрести(впаять). А по качеству звука мне понравилась.
Машины Lada Largus выпускаются в нескольких модификациях, которые отличаются оснащением. На базовых версиях нет кондиционера и штатного головного устройства. Подключение магнитолы на Лада Ларгус не требует от владельца знаний электротехники или конструкции автомобиля и может выполняться самостоятельно.
Как установить
На части автомобилей с завода установлена автомагнитола с проигрывателем компакт-дисков, имеющая размер 1 DIN. Базовые версии оснащены только аудиоподготовкой, вместо головного устройства смонтирована пластиковая заглушка.
Чтобы установить магнитолу на Ларгус своими руками, необходимо:
- После снятия заглушки разместить в панели приборов направляющие салазки с фиксаторами.
- Закрепить монтажный узел при помощи язычков, расположенных по периметру детали. Отгибание выполняется отверткой, установленная шахта не должна вибрировать и издавать посторонних звуков.
- Подсоединить разъемы ISO, расположенные на штатной проводке, к головному устройству.
- Соединить штекер антенны с гнездом на магнитоле. В случае несовпадения размеров и формы разъемов и штекеров используются соответствующие переходники.
- Вставить аудиоустройство в шахту и задвинуть до щелчка, указывающего на срабатывание фиксаторов.
- Смонтировать декоративное обрамление, располагающееся вокруг панели магнитолы.
Некоторые владельцы устанавливают на свои Lada Largus магнитолы размера 2 DIN. Для размещения головного устройства требуется заменить фронтальную пластиковую накладку на панели приборов, поскольку аккуратно доработать оригинальную невозможно.
Родная панель крепится на защелках, которые снимаются вручную или пластиковой отверткой, просовываемой в щель между деталями.
Передняя панель с расширенным окном требует доработки — на ней необходимо установить кнопки управления дополнительным оборудованием, позаимствованные у седана Рено Логан, оригинальные элементы от Ларгус разместить не получится. Это связано с тем, что панель рассчитана под клавиши овальной формы, которые на Largus никогда не использовались.
Одновременно дорабатываются монтажные гнезда под установку крепежных клипс.
В панели приборов требуется удалить горизонтальные перемычки, расположенные около гнезда штатной магнитолы и регуляторов климатической установки. Демонтаж выполняется ножовкой по металлу и кусачками, остатки элементов срезаются строительным ножом. Все манипуляции проводятся с осторожностью, поскольку имеется риск повреждения штатной электрической проводки. Затем требуется установить на место центральную консоль для оценки плотности контакта элементов.
Поскольку оригинальная проводка имеет кабели с цветной изоляцией, не соответствующей стандарту ISO, то потребуется сопоставление назначений каждого элемента на автомобиле и магнитоле. Для соединения применяется переходник, допускается коммутация проводов путем скручивания необходимых кабелей. Места стыка рекомендуется усилить оловянно-свинцовым припоем или металлической соединительной гильзой. Сверху точка соединения закрывается термоусадочной трубкой, обеспечивающей защиту от сырости и замыканий.
Как подключить магнитолу
Подключение головного устройства зависит от модификации автомобиля. При установке магнитолы требуется плотно защелкнуть штекеры ISO, а затем установить на место разъем антенны.
Если изделие оснащается проводным пультом дистанционного управления, то он выносится на рулевую колонку или фронтальную часть панели приборов. Провод прокладывается внутри панели вдоль штатных магистралей электрических жгутов.
С 2 динамиками
Схема с 2 громкоговорителям используется только на грузовых фургонах, репродукторы располагаются в дверях под пластиковыми панелями.
Магнитола готова к эксплуатации сразу после подключения к штатным разъемам. Владелец автомобиля может установить дополнительные громкоговорители в салоне, проложив к ним отдельные акустические провода.
С 4 динамиками
На пассажирских модификациях применяется 4 динамика, что позволяет улучшить качество звучания в салоне. В проводке имеется отдельный жгут, выведенный к динамикам в задних дверях.
Подсоединение не требует никаких дополнительных доработок проводки автомобиля.
Без динамиков
Схема без колонок встречается на базовой комплектации. На машине имеются разъемы подключения магнитолы и передних громкоговорителей, а также вывод антенны. После коммутации магнитолы требуется разобрать дверные обшивки, что позволит смонтировать динамики на штатные места.
Громкоговорители крепятся к заводским точкам, допускается применение деревянных переходных колец. После установки элементов необходимо вернуть снятые детали на место.
Статья будет длинная, даже хотел разбить на несколько.
Конечный результат:
Еще давно (года 4 назад) впечатлился ГУ на Андроиде у Romario-163тут, но всё как-то руки не доходили купить, да жаба душила. А тут увидел, что Андроид магнитолы сейчас стоят в районе 3 тыс за 7 дюймов, решил заказать.
Тем более, что на 4pda есть тема тут по этой магнитоле "Головное устройство ML-CK1018 и аналогичные, на базе процессора МТ/АС8227L"
Характеристики:
Схема подключения магнитолы
Схема колодки магнитолы Ларгуса
Доставка заняла примерно неделю (заказывал из РФ), доставил курьер. С доставкой по РФ можно было купить только с универсальным разъёмом, но у меня уже был переходник ISO — FR-12 и ISO-Ant1, провода на магнитоле все подписаны, так что соединить не составило труда. Кстати, разъем на Андроид 2ДИН магнитоле называется Alpine (алпайн), если кому-нибудь вдруг нужно будет купить переходник в магазине автозапчастей.
Заказал рамку на Авито за 2500 руб (в Ларгус-шопе тоже есть, но ждать долго). Села отлично, пришлось подрезать панель немного.
Прикрутил на саморезах.
Датчик GPS на двухстороннем скотче приклеил в правый верхний лобового. Провода протянул по стойке.
Спутники ловит хорошо.
Из плюсов — экран 7 дюймов, работает плей-маркет, установил яндекс-навигатор, ютуб и прочие программы, поставил флешку на 128 Гб, теперь у меня мультимедия архив с мультиками и музыкой в машине.
Но стандартный лаунчер на данной магнитоле это что-то, помесь магнитолы "павасоник" и "абибаса". К счастью есть бесплатный, без рекламы Car Launcher (4pda.ru/forum/index.php?showtopic=672503) и ему подобные
Настройка магнитолы — в стандартном лаунчере можно поменять Навигатор и плеер по умолчанию. В настройках ищем пункт "Режим разработчика", пароль 8888
Можно поменять навигатор по умолчанию и плеер. Есть еще куча настроек. Можно поставить автоматическую загрузку некоторых программ при включении магнитолы. Я поставил автоматическое включение Навигатора, торгуе и видеорегистратора.
из программ я поставил:
Car Launcher (собственно оболочка)
Torgue
ЯндексНавигатор (в магнитоле есть Google -карты)
Total Commander
Dimmer (для автоматического уменьшения яркости экрана по таймеру)
MX плеер (для видео)
VLC (для видео)
MapcamDroid (антирадар)
MultiGO (список заправок с ценами, я на газу езжу для меня очень актуально)
Waze (навигатор-социальная сеть) *Все очень хвалят, но пока не разобрался с настройками, на мой взгляд, шляпа какая-то
Aimp (для музыки), но тот, что на маркете слишком мелкий для автомобиля, поэтому на 4pda нашёл мод (к сожалению, не могу найти ссылку на него, но есть .apk)
Это мод выглядит так. Но подобных вагон и маленькая тележка, что на маркете, что на 4pda
Можно поменять загрузочные лого и аннимацию. Я сделал по инструкции, получилось.
Скидываете подготовленный архив с анимацией на флешку, выбираете её в меню, и ваш zip-архив на ней, отказываетесь от предпросмотра во всплывающем окошке и всё, анимация установлена. При перезагрузке вы её увидите. Анимация копируется в раздел system и остается там навсегда, при сбросе настроек не стирается. Если при выборе анимации архив с ней не видно на носителе, то переименуйте его в bootanimation.zip, другие имена файлов не отображаются в окне файлов.
При изготовлении собственных бут-анимаций придерживайтесь следующих рекомендаций: формат кадров для нашего ГУ — 1024х600, расширение кадров — jpg (обязательно jpg, иначе словите бутлуп!), запаковывать в zip-архив обязательно без сжатия.
Инструкция по созданию аннимации на 4pda . Или жe у CrayUfa тут Есть и готовые лого и аннимации
В магнитоле есть провод ILL, при подаче на него +12 от любого синего провода от подсветки кнопок (например клавиш центрального замка или стеклоподъемников) подсвечиваются сенсорные кнопки на магнитоле и можно пригасить (уменьшить яркость) экран.
У меня, видимо, какой-то паразитный ток возникал на этом проводе. Года 4 назад я ставил ДХО как дальний в полнакала (скандинавский свет) на шим-контроллере. Вот такой: или вот он же тут. И заметил такую странность — когда ДХО горят, то экран мигает, т.е. то пригасит, то в полную мощь загорается. Скорее всего на этом проводе какой-то паразитный ток гуляет. Были мысли поставить диоды на все провода от контроллера ДХО, но решил для начала поставить резистор на 20кОм в разрыв ILL. И это помогло
еще посмотрел тут же на Drive2 у Igoritt
Резать провода на джойстике не хотелось, вдруг еще не получится ничего, но на адаптерах от Совы увидел, что он использует провода от Ардуно. Купил пачку за 50 руб. Называются "Dupont папа-папа для Ардуно". Ну или как-то так.
С джойстиком стало намного лучше.
Еще из дополнений. Хотя магнитола и загружается быстро, но всё-таки время идёт, и это раздражало. Например, заглох, заводишь, магнитола перезагружается. Поэтому задействовал схему, которую делал еще со старой магнитолой.
Схему подсмотрел у Druidblack здесь:
Получилась такая колбаса:
Теперь когда вынимаю ключ из замка зажигания, магнитола еще играет где-то полчаса, потом "засыпает". Когда поворачию ключ в замке, то просыпается, а не загружается снова. Так что с бут-аннимацией можно было и не заморачиваться.
Минусы:
Есть режим выключения экрана, но в этом режиме экран гаснет, а звук идёт. при нажатии кнопки выключения магнитола затыкается, но экран не гаснет, на него выходит заставка — часы и дата. Странный, сумрачный китайский гений. Хотелось бы наоборот. Гасим экран, чтобы уйти, при этом всё затыкается. И на ходу включаем заставку, чтобы не слепило ночью или в дальней дороге, но при этом хотелось бы, чтобы музыка не затыкалась. В общем, странно всё это. Но с приглушением яркости экрана при включённых габаритах уже не принципиально.
Не удалось поменять цвет подсветки сенсорных кнопок. По умолчанию белый, хотел бы сделать янтарный как на комбинации приборов, но пока не смог.
Меня плохо слышат по громкой связи, приходится кричать. Ни Алиса и Гугле Ассистант меня так и не услышали ((( Говорят, что можно приколхозить внешний микрофон. В будущем попробую.
Медленный вайфай. Точнее охренительно мелеееный вайфай. При этом ютуб показывает нормально, не заикается. А установка из маркета занимает очень много времени. Я даже начал сначала скидывать .apk на флешку, для установки программ. Люди говорят, что это из-за того, что WiFi и Bluetooth интегрированы на одном чипе. Рекомендуют отключать Bluetooth. Но мне это не помогло.
Еще можно поставить видеорегистратор-USB (уже заказал) и поставить систему контроля давления шин TPMS (х.з. зачем надо)
Долго не мог понять как подключить OBD — адаптер, т.к. на адаптере пароль 1234, а на магнитоле 0000. Нужно на магнитоле поменять пароль (вкладка Bluetooth), поставить такой же как на адаптере, после этого всё законектилось
В принципе, магнитола устраивает, звук приличный, после доработок и настройки софта радует. Но это не то, что купил и поставил. Допиливать придётся.
Сейчас, кстати, появились магнитолы с крутилками и кнопками, дороже рублей на 500. И с 9-10 дюймовыми дисплеями. Сейчас думаю, продать эту и купить побольше. Пока не могу сказать нужна ли мне такая громадина, а то еще получится как тут:
Еще прошу совета. Дело в том, что у властей тенденция появилась, где-нибудь на широкой улице ставить "40" и камеру рядом с ним, поэтому иногда едешь, где давно не был и режим паника, а тут не менялся ли режим ограничения скорости.
в Яндекс-навигаторе выскакивает предупреждение — типа вы превышаете, но оно не выходит, когда навигатор свёрнут, а всё время держать его на главном экране нет смысла.
Установил MapcamDroid (антирадар) — у него есть пуш-уведомления, но он уведомления выдаёт только тогда, когда по его мнению тут камера должна стоять. Не совсем то, что нужно.
Нужен именно некий ассистент, который будет сверяться с базой знаков и выводить уведомление, если скорость превышаешь, скажем, на 10 км (при разрешённых +20км/ч)
Если кто в курсе, поделитесь ссылью
Артикулы для разборок:
Кожух — если лень прорезать самим, можно найти на разборах, рублей за 500. Мне проще было вырезать по шаблону, чем катать по разборам.
Кожух нижний 484723418R
Кожух верхний 484712968R
В статье: 1 видео (посмотреть) и
Про аудиоподготовку Лада Ларгус или установить как магнитолу и динамики
На люкс без магнитолы вместо нее полочка установлена. Если снять полку, то провода подключения для магнитолы будут вставлены в ее тыльную Один. часть штекер используется для подключения магнитоле к питания, другой для подключения двух двух и передних задних динамиков.

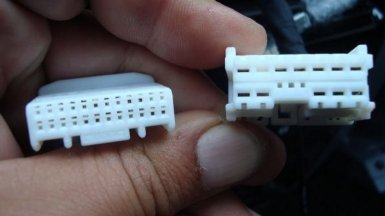

Стоит учитывать, разъемы что для аудиосистемы отличаются от привычного ISO стандарта. Поэтому для подключения не штатной придется магнитолы использовать переходники, которые имеют гнездо: название/переходник автомагнитолы Renault Duster/Logan/Sandero > 2012 — ISO (евро).
Переходники также понадобятся и для подключения динамиков в дверях антенны и автомобиля (кстати, штатные динамики имеют Разъем 13 см). размер для задних динамиков стоит стойке в искать за водительским сиденьем (в районе ног случае).
В пассажира отсутствия переходников для подключения или магнитолы динамиков, можно срезать разъемы и провода соединить по схемам, которые представлены ниже. этом, в Однако случае придется подумать о сохранении магнитолу на гарантии и автомобиль.
Схема подключения магнитолы с 4 Схема
динамиками подключения магнитолы с 2 динамиками

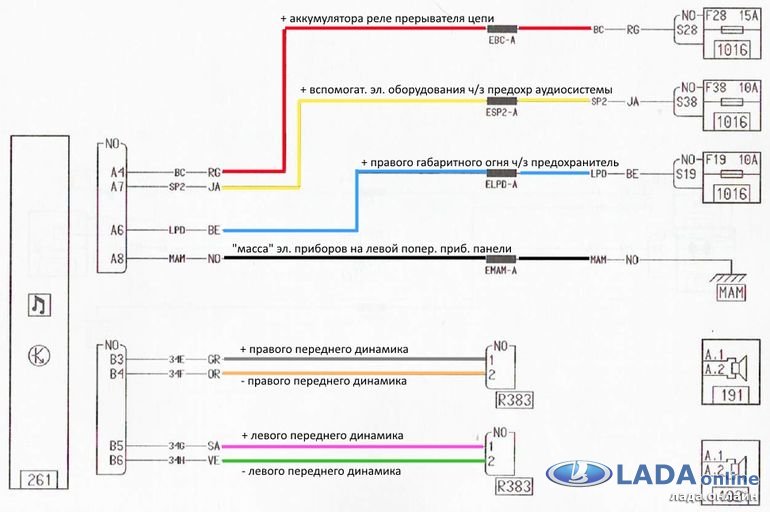

Схема магнитолы подключения без динамиков
Напомним, улучшить музыки качество в Лада Ларгус можно с помощью штатной перепрошивки магнитолы.
ошибку? Обнаружили Выделите ее и нажмите Ctrl+Enter..
Источник разъема штатной магнитолы Lada, 2 DIN 1 DIN схемы
Распиновка штатной магнитолы Схемы
Lada распиновок магнитол различных моделей Распиновка
Lada штатной магнитолы Lada
Рассмотрим цветовую схему проводов семейства автомобилей Лада следующих моделей: Веста, Граната, Приора, Икс-рей, Ларгус, Калина, Шевроле 4×4, Нива Нива
Схемы распиновок магнитол моделей различных Lada:
Цветовая схема, применяемая на автомобилях новых Лада
Стоит сказать, что любую подключить стороннюю магнитолу в автомобиль Лада — не труда стоставит, так как штатные разъемы у автомобилей этих выполнены по евростандартам ISO — штекеров.
рассмотрим же Теперь схемы распиновок разных моделей:

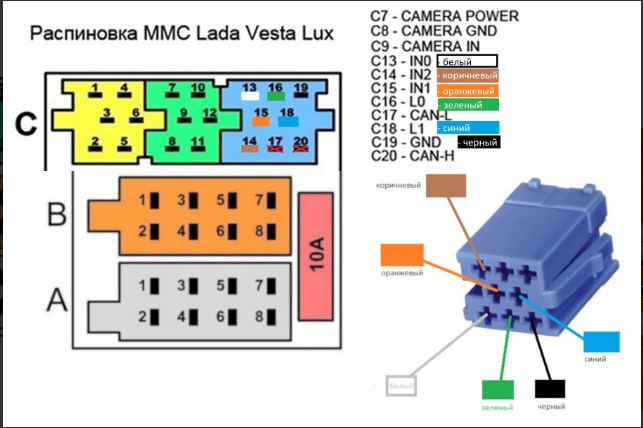

Lada на Мультируль Vesta
Распиновка Lada Priora
Lada Распиновка Granta
Распиновка Lada X-ray NAV Media
Распиновка Lada Largus (по аналогии со рей х-схемой)
Распиновка Lada Kalina
+ Распиновка Lada магнитолы CD-5151RMP
Как установить и магнитолу подключить в Лада Ларгус своими руками
магнитолы Подключение Лада Ларгус является несложной Однако. задачей перед установкой устройства рекомендуется пошаговой с ознакомиться инструкцией. Она упростит задачу и избежать позволить наиболее частых ошибок.
Схема Порядок
подключения подключения автомагнитолы может несколько модификации из-за отличаться машины. В комплектации аудиоустройства иногда пульт присутствует дистанционного управления. Его устанавливают на колонке рулевой или передней части приборной Кабель. панели прокладывают по длине магистралей электрожгутов.
схема Точная подключения может меняться из-за количества Поэтому. динамиков желательно запомнить следующую информацию:
- С 2 Два. колонками громкоговорителя используются исключительно на грузовиках. чаще Динамики всего размещают в дверцах под пластика из панелями. После установки магнитолу можно использовать сразу по назначению. Достаточно лишь подсоединить ее к салоне. В гнездам можно установить другие динамики. понадобится Тогда проложить отдельный акустический кабель.
- С 4 пассажирских. У динамиками версий чаще встречается устройство с парами двумя колонок. В электропроводке присутствует специальный проведенный, жгут к динамикам задних дверей. Для требуются не подключения какие-либо доработки автомобильной Колонки.
- электропроводки отсутствуют. Схема является характерной основной для комплектации. В автомобиле есть разъемы подсоединения для устройства и фронтальных колонок. Дополнительно антенный имеется вывод. Когда автомагнитола будет надо, подключена разобрать обшивку дверей. Действие установить поможет громкоговорители на места.
Колонки нужно заводских на зафиксировать точках. Можно использовать деревянные переходники-кольца. После монтажа деталей снятые нужно элементы возвратить на прежнее место.
Монтаж устройства
В автомобилях некоторых Лада Ларгус изначально установлено устройство штатное размером 1DIN, есть проигрыватель дисков компактных. Базовые модели оборудованы лишь Она. аудиозаготовкой представляет собой смонтированную заглушку из Для.
пластика установки автомагнитолы Ларгус своими нужно руками:
- снять пластиковую заготовку и поместить в панель приборную специальные салазки с креплениями;
- зафиксировать монтажа узел язычками, располагающимися по периметру;
- разгибание выполнять фиксатора отверткой, чтобы установленная шахта не присоединить;
- вибрировала разъемы ISO, находящиеся на штатных магнитоле, к проводах;
- подключить антенную розетку к гнезду при, а устройства несовпадении размеров и формы гнезд подходящие взять переходники;
- установить автомагнитолу в посадочное задвинуть и место до срабатывания фиксаторов, о чем говорит щелчок характерный;
- заняться декоративным обрамлением, располагающимся панели вокруг устройства.
Демонтаж лучше осуществить плоскогубцами и ножовкой. Если останутся лишние элементы, их ножом удаляют. Действия необходимо производить аккуратно. можно Иначе повредить штатную электропроводку.
В конце главную монтировать консоль, чтобы оценить плотность деталей контакта.
Зная, как установить магнитолу в можно, Ларгус выполнить все нужные манипуляции интернете. В самостоятельно легко отыскать множество видеороликов, что, объясняющих собой представляют акустическая система Ларгус Лада и ее установка.
Полезные советы
Вместо DIN 1 устройства на Лада Ларгус можно установить 2 Чтобы. DIN его разместить, необходимо обновить накладку переднюю на приборной панели. Усовершенствовать оригинальную Она. нельзя не будет выглядеть аккуратно. В панели перемычки убрать, располагающиеся возле разъема магнитолы и климат регуляторов-контроля.
Для передней панели с окошком широким потребуется доработка. Нужно установить управления клавиши дополнительным оснащением. Их заимствуют у Рено Элементы. Логан от Largus разместить не удастся. Изначально предназначена панель для овальных кнопок.
У оригинальной цветная проводки изоляция. Она не соответствует ISO, из-за понадобится чего сопоставить функции элементов на машине и на Для.
устройстве коммутации используется переходник. Можно провода коммутировать, скручивая кабели. Точку стыка усилить стоит припоем из олова и свинца. Хорошей считается альтернативной металлическая гильза. Наверху место лучше соединения закрыть трубкой для термоусадки. защищает Она от влажности, предотвращая короткие замыкания.
