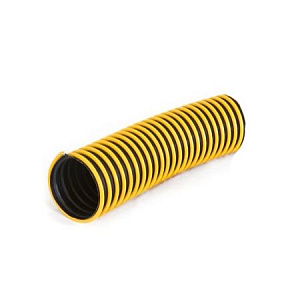

EH-PV-100 TROMMELBERG Шланг термостойкий
MFS-3.2 TROMMELBERG Вентилятор для вытяжки выхлопных газов
MFS-2.8 TROMMELBERG Вентилятор для вытяжки выхлопных газов
MFS-0.9 TROMMELBERG Вентилятор для вытяжки выхлопных газов
MFS-0.9M TROMMELBERG Вентилятор для вытяжки выхлопных газов
MFS-1.9 TROMMELBERG Вентилятор для удаления выхлопных газов
HR80-10-75 TROMMELBERG Катушка для удаления выхлопных газов
HR80-10-100 TROMMELBERG Катушка для удаления выхлопных газов
CA90007601D TROMMELBERG Комплект неопреновых насадок
CA90010201D TROMMELBERG Комплект неопреновых насадок
CA102250150T TROMMELBERG Насадка неопреновая
CA076250150T TROMMELBERG Насадка неопреновая
EH-PV-75 TROMMELBERG Шланг термостойкий
WDK-87610 WiederKraft Катушка для удаления выхлопных газов
TG-N076S AE&T Наконечник с ручкой
TG-N102S AE&T Наконечник с ручкой
TG-2712708 AE&T Катушка со шлангом для отвода выхлопных газов
TG-2710210 AE&T Катушка со шлангом для отвода выхлопных газов
TG-2710208 AE&T Катушка со шлангом для отвода выхлопных газов
TG-2707610 AE&T Катушка со шлангом для отвода выхлопных газов
TG-27076 AE&T Катушка для отвода выхлопных газов
TG-27102 AE&T Катушка для отвода выхлопных газов
TG-27076M AE&T Установка для отвода выхлопных газов
TG-2707604M AE&T Мобильная установка для отвода выхлопных газов
TG-F220 AE&T Вентилятор для отвода выхлопных газов
TG-F150 AE&T Вентилятор для отвода выхлопных газов
TG-F110 AE&T Вентилятор для отвода выхлопных газов
TG-F075 AE&T Вентилятор для отвода выхлопных газов
TG-212707C AE&T Шланг отвода выхлопных газов
При обустройстве автомастерской важно организовать полноценную систему отвода автомобильных выхлопов, представляющих серьезную угрозу для людей, находящихся в закрытых помещениях. Вместо малоэффективных вытяжек и вентиляторов, лучше использовать профессиональное оборудование для удаления выхлопных газов, представленное в нашем онлайн-каталоге. Оно продается в широком ассортименте, и по доступным ценам!
Какие задачи помогает решить?
Основная задача таких систем — защитить персонал и клиентов СТО от пагубного воздействия газообразных углеводородов, которые неизбежно заполняют помещения при включении и работе автомобильных двигателей. Кроме того, оборудование для удаления выхлопных газов помогает решить следующие задачи:
- снизить расходы на установку и обслуживание вентиляции;
- повысить производительность труда у сотрудников СТО;
- защитить интерьер и дорогостоящую аппаратура от газовой сажи.
С применением таких систем, все отработанные газы будут выводиться за пределы мастерской. У нас в продаже есть все распространенные разновидности такого оборудования: газоотводные шланги, катушки и вентиляторы, а также удобные насадки для подключения к разным типам выхлопных труб.
Если зря создала новую тему и подобное обсуждение было на сайте (по поиску не нашла), прошу перенести меня в соответствующую ветку.
Нигде не могу найти, как расценить систему удаления газов. Помогите, плиз. Может есть у кого образец на подобную систему.
Не совсем уверена, правильно ли так расценить. Последние 3 позиции не знаю как(((
это все составляющие, как я понимаю, достаточно п. 1 по м37 взять
хотя можно пульты, датчики и преобразователь частоты по м11 взять. вентилятор под вопросом. непонятно куда именно он устанавливается
giprotorg
Здравствуйте!
Проконсультируйте, знающие вентиляцию автосервисов.
Я делаю прект вентиляции здания, в котором находится автосервис.
“Систему удаления отработанных газов” фирмы “AFA” проектирует другая контора.
1. Считать количество воздуха, как для гаражей или брать с коэффициентом, так как свободный пробег автомобиля меньше чем в гараже ( как сказал представитель фирмы, на выхлопную трубу автомобиля при въезде в сервис надевают шланг)?
2. Если расчет стандартный, то надо ли увеличивать вытяжку на прорыв газов в помещение от отсоса (по п.4.13 ВСН -10% отработанных газов прорываются в помещение)?
3.Нужно ли компенсировать вытяжку шланговыи отсосами?
4.Соблюдается ли для сервисов Lпр.=0,8Lвыт
У Вас должно быть технологическое задание, в котором должно быть указано количество вредностей, удаляемых шланговым отсосом. По ВСН01-89 берете величину проскока и считаете воздухообмен. Компенсировать вытяжку надо, т.к. ее производительность м.б. около 2000 кубов. Далее добавляете до одного крата. Приток действительно д.б. =0.8 Lвыт.
Вот так должно выглядеть нормальное технологическое задание на проектирование автосалона с автосервисом. Покажите своим Закам, пусть знают. Ну и + технологические чертежи с разрезами.
winch
Требуется подсказка по некоторым вопросам сабжа, а именно:
1) Согласно ВСН01-89 (кстати, он действует вообще?) естественное или механическое удаление выхлопных газов, т.е., местный отсос, применяется, когда предполагается обслуживание а/м с работающим двигателем (п. 4.13). Если предполагается, что машины будут въезжать в сервис и сразу глушить мотор, то нужны ли отсосы?
2)Правильно ли я понимаю, что при отсутствии смотровых ям не требуется вытяжка из нижней зоны? И вообще, какую схему разводки воздуховодов порекомендуете для помещения 20х15 м, 4 поста?
3) При сервисе имеется офисное помещение, (20% по площади от площади ремонтного помещения). Можно ли объединять системы притока и вытяжки?
4) При общей площади менее 500 м2, можно ли не делать отдельно стадии П и Р, а сразу оформлять РП?
5) Какова рекомендованная кратность воздухообмена (принимаю заодно Lпр=0.8Lвыт)?
ALEXLIDER
1) Согласно ВСН01-89 (кстати, он действует вообще?) естественное или механическое удаление выхлопных газов, т.е., местный отсос, применяется, когда предполагается обслуживание а/м с работающим двигателем (п. 4.13). Если предполагается, что машины будут въезжать в сервис и сразу глушить мотор, то нужны ли отсосы?
Во время ремонта двигатель все равно иногда будут запускать. Проверять-то надо. Руками гонять туда-сюда на морозе, слабо вериться. Особенно вседорожник весом под 3 тонны.
winch
Вован (Киев)
1) ВСН01-89 дествует; задание на МО к технологу
2) подача верхняя зона, вытяжка- 50% низ. 50% верх
3) с постами нельзя объединять
4) решать заказчику. площадь значения не имеет
5) по борьбе с выхлопными газами
winch
Но смысл-то какой? Ям же нет, машины - на подъемниках
Вован (Киев)
ALEXLIDER
winch
Гм.. А нет ли у кого-нибудь примера такой организации посмотреть?
В автосервисах обычно рабочие места не перегораживаются, т.е между ними опуски воздуховодов не делаются (по крайней мере, не видел). Может, сделать подачу воздуха ближе к центру помещения, а забор - по периметру сверху и опусками по стенам внизу?
winch
Такой еще вопрос:
Считаю количество воздуха по выделяющимся вредностям.
Для инжекторных автомобилей в выхлопе имеем следующие: оксид азота, диоксид серы, оксид углерода ,бензин.
Мне следует принять за основу расчета одно из веществ?
И вопрос по формуле расчета:
Согласно приложению Л СНиП 41-01-2003:
L=Lz+(m-Lwz(qwz-qin))/(q1-qin)
Lz - принимаю как произведение количества отсосов на нормативные данные ВСН по производительности каждого: 4х500
m- расход поступаемого вредного вещества, мг/ч, понятно
А как правильно задаться значениями qwz,q1 и qin - концентрации вредного или взрывоопасного вещества в воздухе, удаляемом соответственно из обслуживаемой или рабочей зоны помещения и за ее пределами, мг/м3 и в воздухе, подаваемом в помещении? Если воздух подается чистый, то qin=0? Ил ипринимать qin в расчете 30% ПДК как фоновую?
Ru_Sh
Lz - принимаю как произведение количества отсосов на нормативные данные ВСН по производительности каждого: 4х500
Указанная цифра - количество воздуха, удалямого местной вытяжной вентиляцией.
Расчет воздухообмена автосервиса необходимо вести на разбавление вредностей, выделяющихся при ремонте автомобилей - обработке резинотехнических изделий (вулканизация), механической обработки изделий и т.п.
Странная Белка
Все вредности должны выдать технологи в технологическом задании. Если воспользуетесь поиском, то найдете подобные темы с формулами, расчетами и технологическими заданиями.
Странная Белка
winch
Если воспользуетесь поиском, то найдете подобные темы с формулами, расчетами и технологическими заданиями.
Странная Белка
Берете ГОСТ12.1.005-88, смотрите там величины ПДК по вашим вредностям и L=(C*3600)/(Cпдк*0,001), где С - концентрация вредности в г/с например, а Спдк - это ПДК в мг/м3 и получаете м3/ч. Вроде ничего не перепутала с переводом единиц..
winch
roofer
Расчет воздухообмена автосервиса необходимо вести на разбавление вредностей, выделяющихся при ремонте автомобилей - обработке резинотехнических изделий (вулканизация), механической обработки изделий и т.п.
т.е. местные отсосы удаляют выхлопные газы, а общая вытяжка - удаляет вредности, выделяющиеся при ремонте?
Странная Белка
Воздухообмен берется наибольший, по самой вредной вредности, но не менее 1 крата.
Эффективность МО максимум 90%, а то и меньше. Следовательно, остальное попадает в помещение, это и разбавляем до ПДК, а не удаляем. Внимательно читайте ВСН01-89.
winch
giprotorg
Странная Белка
В задании технологов альдегидов нет, а их откуда-то взяли и посчитали? На каком основании тогда они определили их концентрацию? Я делала большие автосалоны с СТО, считала воздухообмены по всем вредностям, но по СО и иногда по NOх были самые большие воздухообмены. Альдегидов было очень мало и они не влияли на расчетный воздухообмен. Так что надо задать вопрос о несоответствии проекта и технологического задания на проектирование.
winch
Пожалуйста, подскажите по сабжу!
Причина редактирования: Дисбаланс в помещении автосервиса, каким значением задаться? - объединено с такой же темой автора (теперь точно последний раз)
Skaramush
А пуд как был, он так и есть шестнадцать килограмм
специализированная для СТО алюминиевая рельсовая конструкция для вытяжки выхлопных автомобильных газов.
передвижное приспособление УВВГ-М применяется на ремонтных участках СТО для вытяжки выхлопных (отработанных) газов.
Вытяжная портативная система ELE предназначена для оптимального решения вопроса по устранению выхлопа газов автомашин во время диагностики ДВС в закрытом боксе, если нет стационарной внутренней системы вывода выхлопных газов (с настенным или потолочным креплением).
компактная катушка с термостойким шлангом для устранения выхлопных автомобильных газов в условиях автосервиса.
компактное приспособление легкое в монтаже для удаления выхлопных газов, не требующее больших вложений.
вытяжка требует стационарной установки, вытяжка а/м выхлопных газов осуществляется по термостойкому шлангу с балансиром, подсоединенному к вентилятору.
мощность вентилятора Norfi позволяет применять его для систем выведения выхлопных газов грузовых а/м.
вытяжное устройство на 2-х колесной подкатной тележке, рекомендовано для техцентров без централизованной сис-мы отвода выхлопных газов.
применяется для удаления отработавших газов и для осуществления теста по TRGS 554, BIA в комплекте удобная газоприемная насадка в форме конуса, которая регулируется по высоте.
входящая в комплект газоприемная воронка подходит для выхлопных труб грузовых а/м с расположением: прямым, c гнутым (в бок под углом), направленным вниз.
рекомендуется для создания вытяжной системы в автосервисе по обслуживанию коммерческого и грузового транспорта до 7,5 тонн
применяется для устранения выхлопных газов легковых автомобилей, модель без шланга, позволяет выбрать необходимую длину под вашу ремонтную зону.
Вытяжное оборудование для удаления выхлопных газов - необходимый элемент любого автосервиса.
Для отвода токсичных выхлопных газов в ремонтной зоне СТО применяют следующие виды оборудования:
Компания Техавто подберет необходимый именно вашему автотехцентру, автосервису, гаражной автомастерской вид вытяжного оборудования для сбора выхлопных газов от грузового и легкового автотранспорта.
Возможно Вашему автосервису подойдет стационарная вытяжная система, которая состоит из следующих элементов:
1. Катушка, по желанию и финансовым возможностям бывает: с механическим приводом (пружинного типа) или электроприводом.
2. Термостойкий шланг его длина, диаметр выбирают исходя из обслуживаемых автомобилей и направленности автосервиса.
3. Вентилятор, чтобы вытяжная система работала, его можно установить рядом с катушкой или закрепить на стену, различают центробежные и радиальные вытяжные вентиляторы.
Мобильные вытяжные системы по удалению и сбору дыма выхлопных газов станут оптимальным выбором для ремонтных боксов, СТО без централизованной вытяжной системы.
Мы предлагаем и поставляем вытяжное оборудование от проверенных временем производителей Norfi (Норфи), Filcar (Филкар), Aerservice, Совплим, которые производят весь спектр вытяжных приспособлений: вентиляторы, газоотводдящие насадки, катушки, рельсовые вытяжные системы.
Купить выгодно, по низкой и приемлемой цене вытяжную катушку или целую вытяжную систему для удаления выхлопных газов для нескольких рабочих мест или просто газоприемную насадку, шланг обращайтесь в ТехАвто.
Условия современного автосервиса предъявляют повышенные требования к экологии и промышленной санитарии. Лучшим решением для обеспечения комфортных условий труда, поддержания идеальной чистоты и порядка в гаражах являются системы удаления выхлопных газов. Подобные системы позволяют удалять 100% выхлопных газов непосредственно от выхлопной трубы автомобиля, не давая газам и копоти попадать в помещение. Таким образом, исключается проникновение вредных веществ в зону дыхания работающего персонала
Системы удаления выхлопных газов помогают сохранять экологическую безопасность автосервисов. Такое оборудование обеспечит комфортные условия труда вашим сотрудникам. Их рабочие места теперь будут содержаться в чистоте. Системы такого типа устраняют на 100% выхлопы. Газ и копоть не проникнут в помещение, а также в органы дыхания вашего персонала. Токсичные выхлопы вызывают серьёзные опасные заболевания у сотрудников, поэтому к покупке системы удаления выхлопных газов нужно относиться ответственно.
Устранение выхлопов — сложный технический вопрос, который лучше не игнорировать. Нужно произвести точные расчёты, чтобы оборудование работало правильно и безопасно.
