Лодочный мотор из стартера своими руками

Обновлено: 28.01.2025

Многие, кто интересуется лодочными электромоторами, скорее всего читали статью о самодельном моторе для лодки на базе генератора ГСК-1500. Генератор имеет массу около 12 килограмм, питается 24 вольтами, ток около 40 ампер и стоимостью в пределах 10 - 12 тысяч рублей. В статье дана сложная схема сопряжения генератора с винтом лодки. Напомним вам, что такие генераторы ранее использовались в авиации. По данным, полностью заряженного 24 - вольтового аккумулятора хватало бы на 40 минут работы до его разрядки. В общем, не очень оптимистично.

Обсуждая с рыболовами-водомоторниками эту тему, после споров и поисков в интернете, родилась интересная идея, а именно сборка лодочного электромотора своими силами, но на современной базе материалов, по упрощенной схеме. В качестве тяговой силы, самого электромотора, рассматривались разные двигатели, которые можно приобрести если не в соседнем магазине, то хотя бы в том же интернете. Автомобильный стартер, конечно, мощный агрегат, но посадит батарею очень даже быстро. Промышленные двигатели постоянного тока, рассмотренные нами, или слишком слабы или слишком велики.

В конце концов остановились на вполне приемлемом варианте - электролебедка для квадрациклов и снегоходов. Они не такие мощные, как, к примеру, автомобильные, но имеют хорошую тягу за счет редуктора и сравнительно небольшой ток потребления.

Возьмем, к примеру, э лектрическую лебедку для квадроцикла или снегохода COME-UP 1500. Имеет трехступенчатую передачу из металла для достижения высокой скорости. При напряжении 12 вольт имеет мощность около 300 ватт (0,4 л.с.), маленький размер и потребляемый ток до 10 ампер.

Для сравнения можно сказать, что некоторые лодочные электромоторы заводского исполнения имеют характеристики несколько хуже.

Другое дело, как состыковать подобный мотор с винтом лодки? Самое простое, что можно предложить, не вдаваясь в математические расчеты и сложные чертежи, это ременная передача. К примеру, двигатель, установленный на основание и закрепленный на транце лодки с помощью струбцин, вращает шкив большого диаметра. К нижнему концу дейдвуда приварен вал, на котором находится винт со шкивом маленького диаметра. Таким образом, при вращении верхнего большого шкива, даже с небольшой скоростью, нижний шкив будет вращаться намного быстрее. А так как в подобные электродвигатели с редуктором уже заложено определенное тяговое усилие, которое легко будет двигать тот же квадрацикл, то для вращения лодочного винта двигатель будет работать практически без нагрузки. Что придется переделать в данной конструкции электролебедки, это установить шкив на электродвигатель.

Теперь не менее важная деталь. Аккумулятор для лодочного мотора. Если использовать аккумулятор, предназначенный для работы с лодочными электромоторами, то такого аккумулятора хватит на довольно большое время. Плюс подобных аккумуляторов в том, что они допускают полную разрядку.

Будем рады, если кто либо доведет подобную конструкцию до конца и спишется с нами с предоставлением подробного фотоотчета.

Сегодня перемещение по воде на лодке не вызывает особых затруднений. Все это стало возможным благодаря созданию и разработке лодочных моторов. Существуют целые виды лодочных моторов. Выделяют несколько способов изготовления мотора для лодки своими руками .

Самодельный лодочный мотор может быть изготовлен из разнообразных материалов. При этом важно знать, как он именно устроен. Отличным помощником в изучении его конструкции является старый механизм. Стандартный лодочный мотор состоит из:

1. двигателя;
2. коромысла;
3. струбцина;
4. фиксаторов;
5. специальной головки.

Каждый из перечисленных элементов мотора выполняет свою роль. Так, струбцина закрепляет мотор на борту, а коромысло принимает участие в работе клапанов мотора. Ниже представлены варианты изготовления разных лодочных моторов в домашних условиях.

Самое главное - не пропустить поклевку!

Можно попасть в "рыбное" место, но не наловить ничего. Сейчас появились специальные самоподсекающиеся удочки со специальным механизмом:

• В момент поклевки происходит натяжение лески, что приводит к срабатыванию подсекателя.
• Рыба, подсеченная в нужный момент, остается на крючке, и Вам остается лишь достать ее из водоема!

Любые электромоторы, изготовленные дома или на производстве, работают за счет электрического двигателя. При создании домашнего лодочного мотора своими руками , двигателем можно выбрать двигатель шуроповерта или аккумуляторной дрели.

Производство лодочного электромотора своими руками на дрели состоит из следующих шагов:

Преимущества электромотора

Однако дрель — не единственный материал, из которого возможно изготовление самодельного лодочного электромотора. Нередко электромоторы изготавливают из шуроповертов .

Особенности электромотора из шуруповерта

Лодочный электромотор состоит из разных деталей. Сюда входит стяжки, шпильки и доски. Менее известной деталью лодочного мотора из шуроповерта является угловой репродуктор. Не обойтись здесь и без винта. В данном случае необходимо два винта. Первый можно назвать водным винтом, так как располагается под водой, а второй гребным. В качестве гребного винта подойдет винт от автомобильного аккумулятора.

Лодочный мотор из шуроповерта имеет ряд своих достоинств и недостатков . К достоинствам относят низкую стоимость электроэнергии. К недостаткам низкая скорость электромотора. Существуют способы увеличить скорость мотора, например, использовать аккумулятор от автомобиля, который подарит дополнительный запас энергии. Вторым недостатком лодочного мотора из шуруповерта считают потребность приводить в движение лодку, в случае разряжения аккумулятора.

Электромотор с коробкой передачи

Изготовление лодочного электромотора с коробкой передачи имеет свои сложности. Обычно такими моторами активно пользуются рыбаки. Силовым агрегатом выступает двухкатный двигатель мопеда. Такой двигатель идеально подходит для электромотора с коробкой передачи. Установка электродвигателя выглядит следующим образом:

Ручка управления должна соответствовать определенным требованиям . В противном случае пребывание на лодке не будет комфортным, и можно получить ожоги.

Моторы с коробкой передачи обладают несколькими достоинствами. Они расходуют немного топлива, тихо работают и при необходимости легко переключаются на более нижние передачи. Это находка для электрического мотора.

В некоторых случаях двигателем для мотора выбирают обычный электродвигатель. Однако такой выбор скорее исключение из правил. Происходит это из-за того, что обычный электродвигатель нуждается в постоянном источнике питания. Во время нахождения лодки на воде обеспечить таким источником двигатель не всегда возможно.

Мотор на основе бензопилы

Еще одним приемлемым вариантом самодельного мотора для лодки является мотор из бензопилы. Бензопила, используемая в качестве двигателя, требует некоторой модернизации. Но прежде чем ее проводить, необходимо убедиться, что бензопила поддается изменениям и у вас есть навыки в этом деле. В противном случае лучше покупать готовую конструкцию.

Для изготовления такой бензопилы необходимо уже знакомые инструменты. Среди них винт, редуктор, струбцина и сама бензопила.

Сооружение мотора для лодки состоит из таких шагов:

Как увеличить улов рыбы?

Сегодня существует множество способов для того, чтобы увеличить улов. Один из интересных вариантов - активатор клева . Он привлекает рыбу с дальних расстояний и стимулирует ее аппетит с помощью феромонов, входящих в состав и влияющих на поведение особей. Феромоны – это природные биологически активные вещества, которые выделяют живые организмы, в том числе и рыбы.

Действительно ли это все работает? Как не купить кота в мешке? Читайте подробности в нашем обзоре.

Внимание, только СЕГОДНЯ!

Предлагаем вниманию читателей описание подвесных электромоторов свердловчан Г. П. Карташева и Е. Г. Французова.

Из двухскоростного электродвигателя

При емкости аккумулятора 88 А·ч мотор работает на первой скорости около 10 ч.

Сняв редуктор, мотор можно использовать с соответствующими насадками в качестве электродрели или автолебедки; насадив центробежный насос, можно мыть машину или использовать его для других хозяйственных целей. Причем этот насос обеспечивает давление на первой скорости 0,4 атм и на второй 1,1 атм при расходе до 50 л/мин.

Из бытового электровентилятора

Свой электрический подвесной мотор я использую уже два сезона. Установлен он на деревянную плоскодонную лодку длиной 5,5 м и с пятью-шестью пассажирами обеспечивает скорость около 8 км/ч.

Использован коллекторный двигатель от вентилятора. Обмотки двигателя перемотаны для получения большей мощности (расчетная мощность 0,6 кВт) и соединены по схеме смешанного возбуждения, которая обеспечивает приспособляемость к переменной нагрузке. Коллекторный узел также усилен - применены щетки автомобильного стартера. Двигатель двухрежимный; режим максимальной мощности при 6000 об/мин обеспечивается при переключении аккумулятора на 24 В, экономичный (3000 об/мин) - на 12 В.

Крутящий момент на винт передается через двухступенчатый встроенный редуктор от дрели с общим передаточным отношением 5,8. Полость редуктора отделена от полости двигателя и заполняется при сборке консистентной смазкой.

Двигатель расположен под водой, поэтому гребной вал уплотнен резиновой манжетой от узла уплотнения коленвала двигателя мотоцикла. Попадание воды внутрь редуктора за два сезона не наблюдалось (для контроля есть резьбовые пробки). Все разъемы двигателя и редуктора при сборке смазываются герметиком.

Подвеска обеспечивает поворот мотора на 180° для получения заднего хода, откидывание с фиксацией и достаточное заглубление.

При последовательном включении аккумуляторов на 24 В потребляемый ток равен 22-25 А и запас хода составляет 2-2,1 часа. Это вполне достаточно для поездок средней дальности. При параллельном включении на 12 В запас хода увеличивается почти в два раза.

Зарядку аккумуляторов я перед каждой поездкой делаю в течение 10 часов током 5 А. Такой режим работ, по моим наблюдениям, благоприятен для аккумулятора - за два сезона эксплуатации емкость их не уменьшилась, а саморазряд практически отсутствует.

Каждый рыбак рано или поздно задумывается над актуальным вопросом покупки мотора для своей медлительной резиновой лодки. На самом деле лодочный мотор своими руками - это осуществимая мечта для каждого мужчины, нужно всего лишь приложить некоторые усилия и по необходимости обратиться к помощи знакомого механика. Кого-то заинтересует СВП своими руками - это бюджетный вариант, который резиновую лодку сделает максимально скоростной, а рыбалку - успешной и продуктивной. Остается только реализовать свою гениальную задумку, отбросить в сторону весла и сесть за конструирование чертежа предстоящего мотора. Сразу стоит пояснить, что покупные двигатели на продажу не сложно найти в магазине, правда, стоимость таких механизмов не всегда адекватная и доступная для бережливого рыбака. Вот и приходится несколько "пораскинуть мозгами", чтобы получить желаемое по самым выгодным и доступным расценкам. Это вполне реально.

Итак, за основу можно взять самый обычный двигатель для омывания стекол в автомобиле, причем модель может не относиться к разряду иномарок. Это доступная покупка для каждого рыбака, тем более механизм может быть не новым, а б/у. К заданной основе требуется изготовить самобытный винт из обычной металлической пластины; после выполнения зафиксировать его прочно на валу. Затем требуется изолировать все щели и зазоры самым обычным лаком, чтобы в моторчик не проникла влага. Из алюминия выполнить самодельную ручку управления судном и из металлических труб классический каркас; после этого дополнительно монтировать в конструкцию выключатель. Концы по результатам вывести на аккумулятор автомобиля, обеспечить надежное крепление. После этого можно преступать к испытанию нового мотора на воде, однако предварительно закрепить его на резиновой лодке.

В качестве основы можно использовать еще два классических мотора: первый - от вентиляции или печки старого автомобиля, а второй - автокомпрессор "Гном-1". Первый мотор может быть погружным на валу, однако главным его недостатком становится нарушение герметизации в воде. Поэтому требуется думать, как быстро устранить этот момент и получить надежную, долговечную конструкцию. Второй вариант является более мощным, поэтому его требуется закрепить в вертикальное положение сверху, а через угловой редуктор и вал соединить с винтом. Выполнить такие действия несложно только в том случае, если мужчина имеет техническое образование или понимает, что в итоге должно получиться. Если есть определенные сомнения в своих действиях, лучше всего заручиться поддержкой опытного механика. Конечный результат - это скорость и надежность рыбалки, повышение количества улова.

Шуруповерт - еще одна основа для будущего мотора резиновой лодки, причем предложенная конструкция является самой простой и универсальной на практике. В процессе сборки принимают участие такие доступные детали, как доски, шпильки, стяжки и угловой редуктор для изменения направления вращения. Такой вращательный механизм элементарно собирается в домашних условиях, однако несколько проигрывает на фоне всех вышеприведенных примеров. Объясняется это тем, что скорость вращения шуруповерта на порядок ниже бензотриммера, например. Соответственно, резиновая лодка на таком самодельном двигателе быстро не поплывет. Однако имеются и свои преимущества, среди которых простота изготовления такого самодельного мотора и доступность эксплуатации, технического обслуживания и плановой профилактики. Все рыбаки, учитывая эти моменты, выбирают именно такой вариант, причем остаются довольны приобретенными перспективами.

Перед тем как сделать лодочный мотор своими руками, стоит посетить специализированные магазины и внимательно изучить ассортимент тематической продукции, диапазон цен и технические характеристики актуальных моделей. Если финансы имеются в достаточном количестве, ничто не мешает выполнить судьбоносный выбор и после установки покупного двигателя на лодку наслаждаться скоростной рыбалкой. Однако в данном случае важно понимать, что характерная покупка будет стоить от 17 000 рублей, что доступно далеко не каждому рыбаку. Здесь имеется другой, также актуальный в современном обществе выход - самодельный мотор. Это норма современного общества, тем более когда он активно используется для резиновой лодки и любительской рыбалки на выходные и праздники. Перед запуском самодельного механизма его рекомендуется дополнительно испытать в воде (желательно у берега), только после этого можно отправляться за большим уловом.

Каждый настоящий рыбак должен иметь в своем арсенале не только качественные снасти, но и лодку с мотором. Отличным выбором здесь может стать электрический двигатель – экономичный и достаточно эффективный. А если собрать электромотор для лодки самостоятельно, то он обойдется намного дешевле заводского аналога. Сделать это очень просто.

Еще в древнем Вавилоне считали, что проведенное на рыбалке время как бы останавливается и не входит в предписанную судьбой длительность жизни человека. Возможно, и по этой причине такой вид проведения досуга настолько популярен в наше время. Каждый настоящий рыбак должен иметь в своем арсенале не только качественные снасти, но и лодку, желательно оборудованную бензиновым или электрическим двигателем. Но предлагаемые на рынке бензиновые агрегаты зачастую слишком шумные и ресурсозатратные. Да и сама лодка с таким оборудованием может стать обузой во время транспортировки. Отличной альтернативой здесь может стать электрический мотор – экономичный и не менее эффективный. А если сделать лодочный электромотор своими руками, то он обойдется намного дешевле заводской модели.

Особенности и преимущества электрического мотора для лодки

Оснащенное таким устройством плавательное средство приводится в движение с помощью вращающихся лопастей. Работа электромотора базируется на простых физических законах. Потребляемым для функционирования аппарата ресурсом здесь является электричество, а не жидкое топливо. Считается, что бензиновые двигатели для лодки мощнее и эффективнее электрических аналогов, поэтому их чаще покупают. Но данное мнение не имеет под собой веского основания, поскольку правильно собранный электромотор при надлежащем уходе и эксплуатации может обеспечивать приличную тягу и скорость передвижения лодки по воде.

Помимо этого, самодельный лодочный электромотор имеет много преимуществ:

• сделать мотор своими руками в конечном итоге обойдется на порядок дешевле, чем покупка заводского двигателя для лодки, особенно бензинового;
• виды и способы применения лодочных электрических моторов в нашей стране строго регламентируются действующим законодательством, а на самоделки эти нормы и правила не действуют;
• работают электрические агрегаты практически бесшумно, что особенно важно для рыбаков, не желающих распугать всю рыбу в округе;
• как ресурс электроэнергия обходится дешевле и расходуется намного экономичнее жидкого топлива, используемого двигателями внутреннего сгорания;
• в зависимости от возможностей и текущих потребностей владелец лодки может самостоятельно выбрать мощность аппарата или же обзавестись сразу несколькими вариантами на разные случаи жизни.

Наиболее простой и доступный способ собрать самодельный электромотор – это использовать в качестве основы дрель или другое устройство похожего принципа действия, например, перфоратор. Тяговые и скоростные параметры лодки будут напрямую зависеть от их характеристик. Как правило, чем мощнее дрель, тем дороже она стоит. Это следует учитывать при выборе модели. Возможно, вполне подойдет не новый, но проверенный аппарат, давно лежащий без дела в гараже или на антресолях.

Процесс создания лодочного мотора своими руками достаточно простой и не требующий особых знаний и навыков. Необходимо просто четко следовать инструкции, хотя еще понадобятся некоторые инструменты и материалы. Но с этим особых проблем возникнуть не должно. Инструментарий стандартный, который должен быть в наличии у любого хозяина, а недостающие материалы легко купить на рынке. Благодаря всемирной сети Интернет в свободном доступе также можно найти множество чертежей самого двигателя, а также рекомендации, как подобрать или сделать своими руками аккумулятор для лодочного мотора.

Необходимые инструменты и материалы

Подбирая оборудование для будущего изделия, нужно, прежде всего, учитывать его мощность и рабочее напряжение. Именно от этих характеристик будет зависеть качество работы собранного электрического мотора. Сначала следует выбрать дрель необходимой мощности – желательно не ниже 150 Ватт. Менее мощные модели не смогут обеспечить эффективную работу двигателя в воде и могут стать причиной множества проблем. Отличным выбором является строительный шуруповерт, уже имеющий аккумулятор для лодочного мотора, а то и не один для возможности быстрой замены в случае снижения уровня заряда. На рынке сейчас предлагается большой выбор такого оборудования разного ценового диапазона, отечественного и зарубежного производства.

Современный дрели и перфораторы, как правило, имеют несколько режимов работы, в том числе и реверс. Это очень важно, поскольку в будущем позволит владельцу лодки управлять оборотами электромотора и скоростью движения плавательного средства. Что касается выбора аккумулятора, то оптимальным вариантом будет 10 или 12-вольтовая батарея – недорогая и легкодоступная в случае необходимости замены. Модели на 18 Вольт желательно не использовать, поскольку они стоят дороже и встречаются на рынке не часто.

Определившись с оборудованием, которое будет играть главную функциональную роль в будущем лодочном моторе, нужно также подготовить следующие материалы:

• редукторы (если планируется установка мотора на транец лодки, то вполне подойдут варианты от болгарки):
• крепежи-струбцины;
• 20-миллиметровые круглые трубки;
• трубки профилированного типа 20×20 мм;
• прочный железный круглый прут, который будет использоваться в качестве вала;
• листовое железо для винтов.

Кроме того, в процессе работы может понадобиться такое оборудование:

• болгарка;
• сварочный аппарат;
• ножницы для раскроя железа;
• электродрель со сверлами разного диаметра;
• шуруповерт и набор саморезов (если предполагается работа с деревом).

Когда весь перечисленный инструментарий и материалы будут собраны, можно смело начинать собирать лодочный электромотор своими руками. Весь процесс можно разделить на несколько этапов.

Процесс создания лодочного электромотора

Первым делом нужно создать подъемный механизм, с помощью которого будет регулироваться положение крыльчатки мотора в воде и над ней. Для этого к предварительно подготовленным струбцинам (держателям) приваривается металлическая трубка. К ней крепится база в виде перевернутой пирамиды, направленной острым концом в воду. К широкому верхнему основанию прикрепляется станина с подшипником. Снизу приваривается еще одна трубка, через которую и верхний подшипник будет пропущен вал электромотора.

Вместо трубки подойдет и проволока, но все-таки первый вариант лучше и надежнее:

• трубка позволяет установить не только на станине, но и снизу дополнительный подшипник, за счет которого при работе вала будет создаваться меньшая сила трения;
• трубки и вал должны быть тонкими и при этом крепкими, а проволоку для обеспечения необходимой прочности придется использовать более толстую.

После создания подъемника для крыльчатки можно переходить к следующему шагу – обустройству редуктора и пропеллера. Редукторы крепятся по краям вала. Их можно сделать своими руками, воспользовавшись одной из приведенных в Интернете схем и ориентируясь на конкретные характеристики электродвигателя. Но эта работа потребует дополнительного времени и определенных навыков. Проще купить нужные устройства или использовать комплектующие, снятые с болгарки.

Иногда достаточно всего одного редуктора – зависит от параметров отдельно взятого мотора. Основной критерий выбора такого оборудования – как можно меньшее передающее число. Оптимальный вариант – пятикратное снижение оборотов. При таких условиях лодка будет гарантировано двигаться нормально. Установка второго редуктора снизу нужна для монтажа винта в горизонтальном положении. Уже готовое к применению устройство от болгарки достаточно зажать в патроннике дрели. Готовый пропеллер также можно найти в составе другого оборудования. Если такого нет в наличии, винт можно сделать самостоятельно.

Для создания самодельного лодочного винта понадобится:

• вырезать из листового железа квадрат с длиной сторон примерно 30 см;
• просверлить в центре отверстие;
• выполнить диагональные прорези на расстоянии не менее 5 см друг от друга;
• закруглить получившиеся таким образом лопасти лодки, стараясь, чтобы они были максимально идентичными во избежание появления посторонних вибраций.

Пропеллер крепится на валу посредством обычных гайки и болта – именно для этих целей в его центре было проделано отверстие. Если все вышеперечисленное сделано правильно, то электромотор для лодки своими руками уже практически создан. Теперь нужно только соединить редуктор с дрелью, зажав его в патроннике. Если размеры не совпадают, то в качестве переходника можно использовать еще одну трубку, плотно насаженную на вал. Зафиксировать такое соединение желательно с помощью шпильки, продетой через предварительно сделанное сквозное отверстие между этими составными частями. Так вал не будет проворачиваться.

Завершающая проверка перед установкой электромотора на лодку

После включения двигателя лопасти винта должны создавать хорошо ощущаемую и видимую направленную водяную струю. При этом серьезных вибраций быть не должно. При необходимости эффективность работы винта лодки можно увеличить путем регулировки наклона его лопастей.

Если тест прошел успешно и серьезных нарушений в работе оборудования не обнаружено, можно смело приступать к непосредственному монтажу электромотора на лодку и проводить испытания уже в реальных рабочих условиях. Обустройство системы управления зависит от личных предпочтений владельца лодки. Рекомендуется выключатель питания и кнопки регулировки режимов/оборотов электромотора вынести отдельно в удобное и легкодоступное место.

Наличие двигателя на лодке значительно облегчает жизнь ее владельцу. Однако бензиновые двигатели издают много шума и потребляют большое количество ресурсов. Альтернатива такому виду движущей силы – электромоторы. Это тихие агрегаты, работающие на дешевом электричестве и незначительно уступающие бензиновым лодочным двигателям в эффективности передвижения. Такой вариант двигателя обойдется дешевле, тем более, можно сделать электромотор на лодку своими руками.

Особенности и преимущества устройства

Сегодня во всем мире распространены моторы для лодок, работающие на топливе. Электромотор для лодки, в отличие от подобных агрегатов, работает за счет потребления электричества, а не бензина. Среди некоторых владельцев лодок распространено мнение о низкой эффективности подобных устройств. Однако оно ошибочно. При правильной конструкции электромотор способен обеспечить силу тяги, достаточную для передвижения плавательного средства по воде на нормальной скорости.

Кроме того, самодельный двигатель обладает целым рядом преимуществ, например:

1. Конечные расходы на создание такого устройства будут значительно ниже рыночной стоимости заводских бензиновых двигателей и электромоторов.
2. Действующее в стране законодательство, охраняющее природу, строго регламентирует использование электрических моторов для лодок. На самодельные агрегаты эти правила не распространяются.
3. Устройство работает, практически не издавая шума. Данная черта будет особенно полезна рыбакам, ведь любые громкие звуки могут спугнуть потенциальный улов.
4. Электричество стоит дешевле, нежели топливные материалы. Кроме того, устройства, оснащенные двигателями внутреннего сгорания, потребляют несравнимо больше ресурсов, нежели самодельные электродвигатели.
5. Владелец лодки имеет возможность самостоятельно подобрать подходящую для него мощность агрегата. Основой самодельного мотора является дрель или другие устройства. Именно от их мощности зависят характеристики будущего двигателя. Какое устройство выберет мастер, такими будут показатели электродвигателя.


Создать самодельный электромотор довольно просто. Достаточно четко следовать инструкции. Однако понадобятся определенные материалы и инструменты. Проблем с доступом к ним быть не должно. Большая часть необходимых инструментов уже имеется в запасе у любого хозяина. Все материалы можно найти в свободной продаже в торговых точках. Несложно найти и чертежи, необходимые для проведения работ.

Материалы и инструменты

При подборе оборудования необходимо обратить внимание на две вещи: мощность и напряжение. Данные параметры являются основоположными, и от них зависит качество работы готового электромотора. Мощность зависит от выбранной дрели (за основу в данном случае берется именно этот инструмент), поэтому в первую очередь нужно подобрать это оборудование.

При подборе дрели необходимо ориентироваться на ее мощность. Данный показатель должен превышать сто пятьдесят Ватт. Брать инструмент с меньшими характеристиками не стоит. В таком случае готовое устройство не будет эффективно работать в движущейся воде (то есть, плавать с таким агрегатом по реке не получится). Лучше всего использовать аккумуляторный перфоратор.

Перфоратор оснащается реверсом, обладает несколькими режимами работы. Данное обстоятельство важно для мотора, который будет двигать плавательное средство, поскольку оно позволит в будущем контролировать скорость работы электродвигателя.

Второй важный параметр – напряжение. Не следует использовать батареи на восемнадцать Вольт. Их сложно найти и стоят они дорого. Лучшим выбором будет дрель, работающая под напряжением десять или двенадцать вольт. Такой аккумулятор стоит сравнительно дешевле, и, что самое главное, его гораздо легче найти в продаже.

После выбора оптимального оборудования, можно собирать материалы. Для создания двигателя необходимо предварительно обзавестись:

1. Электрической дрелью, которая будет выполнять функцию мотора.
2. Струбцинами, при помощи которых будет крепиться дрель.
3. Редуктором. Можно использовать элемент от болгарки, если предполагается установка мотора на транце лодки.
4. Круглыми трубками диаметром двадцать миллиметров.
5. Профилированными трубами (20*20 миллиметров).
6. Круглым металлическим прутом. Он будет использован для создания вала электромотора.
7. Листовым металлом, из которого будут изготовлены винты.

Также понадобятся некоторые инструменты:

• ножницы для резки металла;
• аппарат для сварки;
• болгарка;
• электрическая дрель с набором сверл;
• саморезы с шуруповертом, если при создании мотора будет использоваться дерево.

После того как все элементы будут собраны, можно начинать создавать лодочный электромотор своими руками. Вся процедура состоит из нескольких этапов. Начинать работу следует с создания подъемного механизма для крыльчатки. Для того, чтобы будущее устройство работало нормально, рекомендуется тщательно следовать инструкциям, предоставленным ниже.

Создание электромотора

Как уже было сказано ранее, начинать делать электромоторчик своими руками необходимо с создания подъемного механизма для крыльчатки. Он позволит поднимать данный элемент над водой. Для его создания необходимо приварить трубку из металла к заранее подготовленным струбцинам.

На эту трубку необходимо сначала прикрепить базу (каркас, имеющий вид пирамиды, направленной меньшим основанием в направлении воды). На большом основании крепится станина, на нижний край приваривается еще одна трубка. На станине устанавливается подшипник. Через него и трубку, приваренную снизу, необходимо пропустить вал.

В качестве вала можно использовать трубку или проволоку. Однако первый вариант более удачный:

• во-первых, на трубку можно будет прикрепить подшипники (на обоих концах) что уменьшит силу трения;
• во-вторых, желательно, чтобы данный вал был тонким, но крепким. В случае с проволокой придется использовать изделие большого диаметра.

После того, как все действия закончены, можно переходить к следующему этапу. Следующий шаг – установка редуктора и пропеллеров.

Редуктор/пропеллер

По бокам вала рекомендуется прикрепить редукторы. Желательно предварительно создать их самостоятельно, ориентируясь на параметры электрического двигателя. Однако данный процесс может занять очень много времени. Поэтому можно купить устройство или использовать редукторы, установленные на болгарке.

В зависимости от конкретного двигателя может понадобится один или два редуктора. При выборе устройства необходимо ориентироваться на одно основное правило – желательно, чтобы передающее число было небольшим. Оптимально, если редуктор будет способен понижать обороты в 5 раз. Это обеспечит нормальный ход плавательного средства.

Нижний редуктор необходим для горизонтального монтажа винта. Если используется редуктор от такого инструмента, как болгарка, достаточно будет зажать его в патроне от дрели. В качестве пропеллера также можно использовать элементы других устройств. Если такового нет, можно сделать самодельный винт. Для этого необходимо:

1. Вырезать квадрат (длина одной стороны – тридцать сантиметров).
2. Просверлить в его центре отверстие.
3. Сделать прорези по диагонали (расстояние между прорезями должно быть не менее пяти сантиметров).
4. Образовавшимся лопастям необходимо придать округлый вид. Важно, чтобы размер лопастей был одинаков, в противном случае возможно возникновение сторонних вибраций.

Закрепить пропеллер на валу можно при помощи болта и гайки. Именно для этого в центре металлического листа делалось отверстие.

Последние доработки

Далее необходимо соединить редуктор с мотором, то есть, с дрелью. Сделать это просто – достаточно зажать редуктор в патроне дрели, как уже было сказано ранее. Если же база не совпадает с размером дрели, необходимо использовать дополнительную трубку.

Трубку необходимо плотно надеть на вал. Чтобы последний не вращался в ней, нужна надежная фиксация. Обеспечить ее можно, проделав сквозное отверстие в трубке и валу. Далее оба элемента необходимо зафиксировать шпилькой. Такая фиксация предотвратит вращательные движения вала.

После того как устройство будет готово, самодельный лодочный электромотор необходимо проверить. Достаточно набрать воды в ванну и запустить электромотор в ней. Если давление ощущается рукой, двигатель работает нормально. Можно крепить его к судну и проводить проверку в водоеме.

Управление мотором и другие конструктивные варианты его создания

Хотя электромотор и готов, однако он пока не способен проводить повороты. Для того чтобы не поворачивать при помощи весел, в конструкцию необходимо внести небольшие доработки. Достаточно приделать к центральной части крепления болт, на который затем надеть трубу. Это даст возможность проводить повороты, путем изменения положения базы и, соответственно, электромотора.

К базе можно приварить еще одну ручку, выведя на нее регулятор, отвечающий за подачу тока на мотор. Целесообразно будет использовать реостат. Однако в таком случае придется немного изменить саму дрель, соединив мотор, размещенный в ее корпусе, с реостатом. Это позволит создать более функциональную конструкцию.

Шуруповерт в качестве мотора

Существует несколько способов, как можно сделать электромоторчик. Вместо дрели допустимо использование шуруповерта. По конструкции он почти не отличается от устройства с дрелью. Отличительной чертой изделия является более низкая стоимость его обслуживания. Так, одного аккумулятора на двенадцать Вольт будет достаточно для шестичасовой работы устройства. Однако придется пожертвовать скоростью движения из-за меньшей мощности.

Для того, чтобы плавательное судно двигалось быстрее, можно использовать винты с большим шагом. Кроме того, как и в предыдущем случае, электромотор на основе шуруповерта можно оснастить рукоятями, которые облегчат управление.

Электромотор из тримера

Отлично подойдет для этой цели и тример. Процесс создания мотора при использовании данного устройства существенно облегчится. Единственное, что необходимо будет сделать мастеру – укоротить длину устройства и приделать к нему винт. Необходимости в креплении редуктора нет.

Также не нужно дорабатывать управление и систему, отвечающую за питание мотора. Единственная трудность, которая может встретиться на пути – проблема крепления устройства к лодке. В особенности к надувной. Но и она решаема.

В качестве электромотора можно использовать агрегаты, за счет которых работают стеклоомыватели, или же простой электрический мотор. В последнем случае могут возникнуть трудности с питанием, поскольку стандартные моторы работают за счет переменного напряжения в двести двадцать Вольт. Проблема решается установкой инвертора.

Таким образом, владелец плавсредства может создать электромотор для лодки своими руками. Особых умений для этого не нужно. Следует только приобрести необходимые материалы и подготовить некоторые инструменты. В качестве мотора рекомендуется использовать дрель мощностью более ста пятидесяти Ватт. Такой показатель позволит двигаться на лодке как при стоящей воде, так и по реке.
Кроме дрели, можно воспользоваться тримером или обычным электрическим двигателем. Еще один вариант – электромотор на основе шуруповерта. Такое устройство более дешевое в обслуживании, однако могут возникнуть проблемы со скоростью перемещения плавательного средства.

В свое время, когда жил еще царь Хаммурами, он утверждал, что время, проведенное на рыбалке, в учет общего времени жизни не входит. Об этом утверждают и многие граждане, которые любят проводить часть своего свободного времени на рыбалке.

Как правило, большая часть рыболовов владеют лодкой. Многие лодки, особенно современные, укомплектованы бензиновыми двигателями. Да и лодка без мотора, особенно если приходится рыбачить на водных просторах большого озера становится обузой, которая требует огромных затрат, сил и энергии для передвижения. И здесь обязательно нужен мотор: бензиновый или электрический – без разницы.

И все же, особое внимание следует уделить электрическому мотору, потому что:

• электрические не требуют для своей работы ни масла, ни бензина, а значит, нет выхлопных газов, что не наносит вреда природе;
• электромоторы меньше по размерам, имеют меньший вес и не занимают много места. Особенно это актуально, если рыбачить приходится далеко, и каждый килограмм лишнего веса всегда ощущается;
• они намного выгоднее бензиновых собратьев в экономическом плане;
• современные конструкции собраны на современных деталях, разработанных по современным технологиям, поэтому при минимальном весе обладают максимальной мощностью.

Но эти утверждения имеют место в том случае, если владелец лодки уже имеет электромотор и ощутил подобные преимущества в полной мере. А что же делать, если его нет? Значит, его нужно сделать самому.

Электромотор из дрели

Многие предприимчивые владельцы лодок используют дрель или шуруповерт, которые работают на аккумуляторах, поскольку принцип работы промышленного образца электромотора основан на таком же принципе. Основная схема компоновки подобного агрегата практически одинакова для всех моделей и выглядит следующим образом:

• аккумулятор является источником питания;
• электромотор выполняет роль лодочного двигателя;
• гребной винт с редуктором является рабочим инструментом, обеспечивающим передвижение лодки по воде;
• блок управления – состоит из ручки поворота направления движения и изменения скорости вращения электромотора.

Практически все элементы можно обнаружить в электродрели или шуруповерте. При этом следует учитывать тот факт, что промышленные устройства имеют герметичное исполнение, что позволяет основным узлам находиться в воде.

Если использовать электродрель, то желательно, чтобы она располагалась подальше от воды. Это единственная проблема, довольно серьезная, которая требует технического решения. Малейшее попадание воды на блок управления способно вывести его из строя, что приведет к остановке лодки.

Достоинства подобной модели

Если брать электродрель, то следует всегда помнить, что основную его ценность составляют двигатель и блок регулирования оборотов (кнопка). Выбор дрели или шуруповерта, сопряжено с некоторыми достоинствами, по сравнению с покупкой промышленного лодочного мотора:

• по цене, это приобретение обойдется намного дешевле, чем покупка заводского образца;
• согласно законодательства, необходимо придерживаться требований, связанных с мощностью двигателей, используемых на различных водоемах;
• электродрель работает от аккумулятора или других источников электропитания с подходящими параметрами;
• электродрель легко поддается ремонту, благодаря наличию на рынке достаточного количества запасных частей.

Подбор мощности

Выбирая дрель, следует брать во внимание тот фактор, что она, в основном, предусмотрена для работы в циклическом режиме. Если дрель будет установлена на лодке, то нужно рассчитывать больше на непрерывный цикл работы. Это означает, что нужен запас мощности, иначе дрель будет перегреваться.

В таких случаях, следует останавливать свой выбор на мощности от 150 W и больше. Запас мощности позволит работать с гребным винтом диаметром 130-150 мм. Кроме этого, нужно учитывать, что общий вес лодки будет соответствовать 300 кг, не больше. Можно считать, что это предельный вес.

Подбор рабочего напряжения

Следует сразу же обратить внимание на тот факт, что дрели и шуруповерты выпускаются на различное рабочее напряжение, такое как 12 V, 14,5 V, 16 V, 18 V и 24 вольта. На такое же напряжение выпускаются и аккумуляторы. И все же, емкости стандартных аккумуляторов, которые обслуживают работу электродрели или шуруповерта в классических условиях работы, не хватает, чтобы обеспечить необходимое движение лодки на воде. В связи с этим, лучше обратить внимание на автомобильный аккумулятор, который обладает гораздо большей емкостью. А поскольку автомобильный аккумулятор выдает под нагрузкой 12 V то и дрель следует выбирать с рабочим напряжением 12 V.

Естественно, что можно сделать батарею аккумуляторов из набора выпускаемых аккумуляторов для электроинструмента на любое напряжение, но это может обойтись гораздо дороже.

Необходимые инструменты и материалы

Для подобного приспособления понадобятся следующие детали:

• электродрель для мотора;
• струбцины для крепления мотора (дрели). Подойдут как готовые заводские, так и кустарного изготовления;
• редуктор от болгарки подходит, если мотор будет установлен на транце лодки;
• трубки круглые диаметром 20 мм и трубки, профилированные 20х20 мм. Из них будет сделана штанга и крепление для мотора (дрели);
• круглый прут из металла, из которого будет сделан вал мотора, а также листовой металл для гребного винта.

Для работы могут понадобиться следующие инструменты:

• ножницы по металлу;
• сварочный аппарат, хотя можно обойтись и без него;
• электродрель и набор сверл;
• болгарка с отрезными и шлифовальными кругами;
• если в конструкции предусмотрено дерево, то гвозди или саморезы (а также дерево).

Механизм подъема для крыльчатки

Наличие подъемного механизма кардинально упрощает работу и обслуживание всей системы, тем более, что встречаются случаи, когда необходимо срочно поднять гребной винт. Как правило, подобный механизм управляет положением электродвигателя во всех плоскостях (вертикальной и горизонтальной).

Как вариант, можно предложить следующую конструкцию подобного механизма: на транце лодки крепится мотор с помощью струбцин, которые жестко фиксируются к пластине. Струбцины снабжены кольцами, сквозь которые продета трубка, а к приваренной по центру трубки оси продевается вал мотора. Получается очень простое шарнирное соединение, которое может обеспечить нормальное управление мотором.

Крепление редуктора и изготовление гребного винта

Насколько известно, дрель предназначена для сверления отверстий и имеет высокие конечные обороты, что не приемлемо для обеспечения работы гребного винта, который работает на оборотах, более медленных. Поэтому, чтобы уменьшить обороты, передаваемые на винт, требуется установка редуктора. Иногда их нужно 2 штуки, в зависимости от конструкционных решений. Верхний редуктор должен понижать обороты дрели с 1500 до 200-300 оборотов, что обеспечит нормальный ход лодки.

Нижний редуктор служит для горизонтальной установки гребного винта. При использовании редуктора от болгарки, его просто зажимают в патроне дрели.

Изготовление пропеллера гребного винта начинают с разметки его на отрезке стального листа. Как уже было сказано выше, его диаметр должен быть не более 130-150 мм. Можно взять квадрат металла, размерами 200х200 мм и толщиной 2,5-3,0 мм. Лучше если это будет нержавейка, хотя она намного сложнее в обработке. В крайнем случае, можно использовать крыльчатку от воздушного вытяжного вентилятора или системы охлаждения автомобиля. При этом, следует учитывать, что профиль крыльчатки предназначен для работы с воздушной массой. В связи с этим, придется заняться ее изготовлением самостоятельно.

По центру квадрата сверлится отверстие под посадочный винт. По диагоналям делаются прорези так, чтобы по центру остался лист целым до 25-30 мм. После этого приступают к формированию формы лопастей. Как правило, они имеют округлый внешний вид. При этом нужно следить, чтобы лопасти имели одинаковый размер, иначе будут вибрации. После этого лопасти слегка разворачивают на определенный угол. При этом, нужно учитывать направление вращения лопасти.

Испытание конструкции до установки на лодку

Поскольку изготовление происходит в домашних условиях и, чтобы, как говорят, не обломаться на воде, следует провести испытания. Для этого подойдет любая емкость с водой, в которую поместится гребной винт. Естественно, что чем больше емкость, тем лучше. В крайнем случае, если имеется возможность, то рекомендуется выехать на природу, к речке или пруду и опробовать его в действии, не устанавливая на лодку.

При работе двигателя должна наблюдаться и ощущаться направленная струя воды. Кроме этого, не должно ощущаться серьезных вибраций. В случае, если гребной винт работает не в полную мощность, можно его доработать, увеличив угол наклона лопастей.

Система управления мотором дорабатывается в зависимости от пожеланий владельца лодки. Главное, чтобы управлять было удобно. Кнопку регулирования оборотов двигателя лучше вынести на удобное место.

Лодочный мотор своими руками из триммера, бензопилы, мотоблока: советы, как сделать простой электрический мотор для лодки

Опытный рыболов знает, что без надувной лодки сложно рассчитывать на удачный улов. Возле берега хорошая рыба не ходит либо её слишком тяжело поймать. Но не у каждого хватит сил и упорства, чтобы на вёслах долго выбирать хорошее место. Потому потребуется мотор.

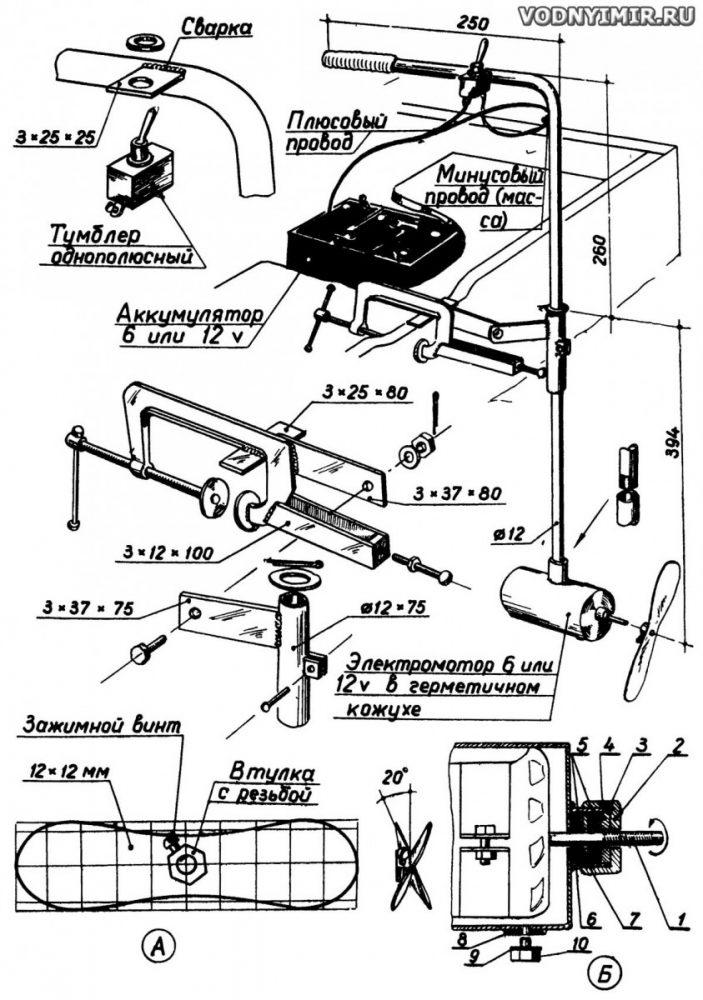

Его можно купить либо изготовить собственными усилиями, в этом случае необходим надёжный чертёж лодочного мотора. Не стоит думать, что это очень сложно, поскольку для работы подойдут старые запчасти, которые обычно лежат без дела в сарае, гараже.

На некоторых водоемах запрещены бензиновые двигатели. Потому придётся опираться на электрический аналог. Хотя, если позволяют правила эксплуатации квадрата, частного пруда либо озера, тогда можно использовать бензиновый, поскольку он мощнее и проще в эксплуатации, залил топливо и вперёд.

Содержание

Учимся создавать электромотор для лодки

Для этого допускается использование электрического двигателя со сломанного изделия. Но с учётом того, что магазинный аналог настоящего мотора для лодки стоит очень дорого. Во всяком случае больше, чем бензокосилка либо шуруповёрт.

Потому можно купить новенькие изделия и позаимствовать оттуда двигатель. Этот вариант наименее затратный и легко реализуется. Особенно подходит для тех, кому финансовая сторона очень важна. В другом случае выгоднее приобрести плав средство с мотором и соответствующими приспособлениями для успешной ловли рыбы.

Мы исходим с того, что есть надувная лодка без мотора. Рассмотрим этапы изготовления движка для данного бюджетного и эргономичного плав средства для любительской ловли рыбы:

1. Приобретаем либо используем старый шуруповёрт, электрический двигатель на основе аккумуляторов.
2. Если мощность аккумулятора слишком маленькая для длительного и быстрого передвижения по водоёму. Тогда стоит обратить внимание на автомобильный аналог с 12 V. Но прибор должен соответствовать данному рабочему напряжению.
3. Чтобы оптимально загрузить лодку грузом и пойманной рыбой и не переживать за способность перемещаться лучше опираться на электрический привод с мощностью в 300 W.
4. Необходимо позаботиться о понижении крутящего момента электродвигателя. Для этого монтируется редуктор, без него никак в случае эксплуатации электродрели.
5. К этой связке добавляется гребной винт, но допускается использование приводного вала.

Благодаря электрическому мотору можно перемещаться бесшумно.

Если сборка, кажется, слишком сложной можно опираться на видео изготовления лодочного мотора на основе наглядного примера. Изделие значительно экономичнее в ремонте и стоит дешевле, чем магазинный аналог.

Учимся создавать бензиновый лодочный мотор

Такое изделие выгоднее, поскольку обладает увеличенной мощностью. Оно гарантирует прирост скорости, что подразумевает охват большей площади для подбора хорошего места для ловли рыбы.

• Мощность всегда на одном уровне, что не скажешь об электрическом двигателе, у которого много недостатков и занимает полезную площадь аккумулятор.
• Допускается использование агрегата от триммера, бензопилы, мотоблока и других изделий работающих на основе бензина. Выбор зависит от лодки, доступного крепления и финансовых возможностей.
• Оптимальным вариантом считается триммер, поскольку необходимы не большие доработки. Придётся заменить устройство для закрепления лески и добавить гребной винт. И всё двигатель можно использовать на лодке.
• В других случаях придётся добавить редуктор, гребной винт, вал и внести другие доработки. И сам процесс соединения такой системы с учётом надёжной работы не отличается упрощёнными действиями. Необходимы, более, серьёзные навыки в сравнении со сборкой и настройкой электрического привода.

Но это не значит, что нет альтернативы. Особо продвинутые рыболовы научились использовать мотокультиватор. Для этого они избавляются от фрезы и заменяют данный узел на гребные лопасти.

В обоих рассмотренных случаях необходимо учитывать, что ещё придётся продумать процесс установки двигателя на лодку. Особенно это сложно в случае надувного либо резинового изделия.

Стойка для мотора своими руками

Чтобы сэкономить средства стойка для лодочного мотора своими руками, создаётся на основе не нужного изделия с колёсиками. Это позволит в процессе изготовления внести собственные корректировки и гармонично вписать деталь в общий дизайн.

Это изделие поможет безопасно хранить мотор зимой либо во время сервисного обслуживания. Благодаря надёжной фиксации значительно проще организовать реконструкцию либо осуществить замену масла, смазать винт.

Кроме этого это предполагает облегчение стартового запуска мотора и выполнение прочих работ связанных с обслуживанием изделия. Стоит обратить внимание на увеличение безопасности в процессе транспортировки.

Как защитить мотор

К сожалению на 7 фунтов под килем сложно рассчитывать на всей площади водоёма. Потому в случае необходимости делаем защиту лодочного мотора своими руками.

• В первую очередь думаем о жизнестойкости винта, поскольку даже минимальное повреждение лопасти способно вывести из строя узел либо привести к значительному разрушению.
• На основе всех факторов многие компании выпустили качественную защиту для винта.
• Но американский производитель Macs Prop Savers предложил отличное качество за умеренные деньги.
• Потому его продукция стала очень популярной.

Такая защита представлена кронштейном на основе нержавеющей стали, похожа на переднюю часть лыжи. Деталь скрепляется с опорой редуктора, благодаря 4 винтам и ответной пластине.

Такой подход отлично предохраняет гребной винт от фатальных ударов о подводные препятствия и дно. Благодаря оптимальной площади изделия гарантируется увеличение динамики во время движения по мелким волнам, поскольку компенсируется вибрация судна.

Винт снабжённый данной защитой не боится водорослей, потерянных рыболовных сетей, лески, снасти либо встречающихся веток. Благодаря 4 типовым размерам можно установить на разные виды мотора.

Как защитить лодку

Мы рассматриваем бюджетный вариант использования мобильного плав средства для ловли рыбы. Но для него может потребоваться чехол на лодочный мотор своими руками, поскольку так дешевле.

Для этого выгодно опираться на соответствующее изделие для мотоцикла либо другого транспорта. Если немного не совпадает размер его можно подогнать на швейной машинке.

• Но чехол сослужит хорошую службу не только для хранения.
• Его качества очень полезны в процессе транспортировки лодки.
• Он сможет защитить мотор и другие важные узлы от повреждений и позволит увеличить срок эксплуатации.

Теперь мы знаем, что двигатель для лодки можно изготовить своими руками из сподручных средств. Допускается применение электрической либо бензиновой силовой установки.

Очень важно обеспечить качественную защиту важным узлам изделия в процессе эксплуатации, хранения и для транспортировки.

Читайте также:


• Как отключить будильник на сигнализации аллигатор

• Какой заповедник находится в низовьях волги

• Замена тормозной жидкости солярис

• В результате дтп транспортное средство получило следующие повреждения

• Тесла у которой двери открываются вверх
