Датчик дыма - устройство необходимое, т.к. всегда полезно знать, что происходит у тебя дома. Строя систему умного дома выбор детектора дыма почему-то не рассматривался, заказ Xiaomi Mijia Honeywell был сделан сам. Теперь, получив данное устройство, давайте рассмотрим, что полезного мы можем от него получить.
Описание
В комплект поставки входит датчик дыма, крепление на стену/потолок, двухсторонний скотч, шурупы для крепления. Питется датчик от одной батареи CR123, входит она в комплект поставки или нет сказать не могу, я заказывал с батареей, и упаковка была вскрыта, возможно продавец положил ее дополнительно.
Датчик срабатывает на дым от электронных сигарет, при этом начинает издавать нарастающий неприятный звуковой сигнал и красным горит диод на кнопке, расположенной на лицевой стороне. Громкость звука достаточная, чтобы обратить на него внимание. Звук срабатывания отключается нажатием на единственную кнопку. Срабатывание на дым происходит и без подключения датчика к шлюзу.
Подключение и возможности в Mi Home
Подключение к шлюзу Xiaomi происходит стандартно. Заходим в программу Mi Home, выбираем шлюз, к которому собираемся подключить датчик, переходим на вкладку устройства и нажимаем +. В списке устройств выбираем Смарт-детектор дыма Mi . Запустится режим подключения, затем на устройстве надо нажать единственную кнопку три раза, при каждом нажатии будет издаваться звуковой сигнал после чего должна случиться магия и устройство подключится к шлюзу.
Плагин датчика выполнен в виде экрана радара, ниже которого расположены кнопки просмотра журнала работы и управления автоматизацией. В автоматизациях датчик может быть только условием. Условие только одно - Fire Alarm (Обнаружено задымление).
В настройках можно задать:
- Подачу звукового сигнала шлюзом при обнаружении задымления (Датчик и шлюз будут издавать звуковые сигналы одновременно)
- Чувствительность датчика, в настройках меню называется Место установки , доступны варианты Зона без дыма , Зона со слабым задымлением , Зона с умеренным задымлением
При обнаружении задымления на телефон приходит Push уведомление от программы Mi Home.
Подключение и возможности в Home Assistant через шлюз Xiaomi
Если шлюз Xiaomi уже подключен к системе автоматизации Home Assistant, то при подключении к нему датчика дыма последний появится в системе автоматически с именем smoke_XXXXXXXXXXXXXX .
Доступные свойства датчика:
- Уровень заряда батареи
- Текущее состояние датчика (Clear или Detected)
Триггеров в автоматизации немного больше:
- Battery level changes - Изменение заряда батареи (Больше/меньше)
- Started detecting smoke - Обнаружено задымление
- Stopped detecting smoke - Прекращение задымления
Датчик может выступать условием в других автоматизациях:
- Current battery level - Текущий заряд батареи (Больше/меньше)
- Smoke is detecting smoke - В текущий момент датчик обнаруживает задымление
- Smoke is not detecting smoke - В текущий момент задымления нет
Подключение и возможности в Home Assistant с помощью ZigBee2MQTT
Для подключения датчика к Home Assistant в ZigBee2MQTT параметр permit_join необходимо установить в значение true (файл /zigbee2mqtt/data/configuration.yaml), далее на устройстве нажать единственную кнопку три раза, устройство после каждого нажатия издаст звуковой сигнал. В Home Assistant должно появиться уведомление об успешном подключении устройства.
Свойств у датчика прибавилось по сравнению с подключением через шлюз Xiaomi. Доступные свойства:
- Уровень заряда батареи
- Уровень ZigBee сигнала
- Уровень чувствительности датчика к дыму (Low, Medium, Hight)
- Плотность дыма (0 - 255)
- Текущее состояние датчика (Clear или Detected)
Триггеры в автоматизации:
- Battery level changes - Изменение заряда батареи (Больше/меньше)
- Linkquality value changes - Изменение уровня ZigBee сигнала (Больше/меньше)
- Started detecting smoke - Обнаружено задымление
- Stopped detecting smoke - Прекращение задымления
Датчик может выступать условием в других автоматизациях:
- Current battery level - Текущий заряд батареи (Больше/меньше)
- Current linkquality value - Текущее значение уровня ZigBee сигнала (Больше/меньше)
- Smoke is detecting smoke - В текущий момент датчик обнаруживает задымление
- Smoke is not detecting smoke - В текущий момент задымления нет
Пример автоматизации для Home Assistant
Список значений чувствительности датчика, отсылка нового значения чувствительности датчика брокеру, уведомление в систему и телеграмм о срабатывании датчика. Создаем файл smoke_detector.yaml в папке packages .
xiaomi_smoke - Friendly name устройства
xiaomi_smoke_smoke - Имя датчика задымления в устройстве
Осталось добавить на панель lovelace меню выбора, значения датчика и надеяться, что это устройство никогда не понадобится.
Давно планировал внедрить в домашнюю автоматизацию датчик углекислого газа CO₂. По соотношению цена/качество/функции/внешний вид лучшим для меня оказался Xiaomi ClearGrass Air Detector. Анализатор качества воздуха содержит датчики:
- CO₂
- tVOC (летучие органические соединения)
- PM2.5
- Температуры
- Влажности
Анализатор можно добавить в родное приложение qingping+ или MiHome, в обоих случаях данные ходят через китайские сервера, что меня категорически не устраивало. Я решил разобраться, как можно получить данные с датчика локально без использования сторонних удаленных серверов.
1. Изучение трафика
Первым делом нужно было посмотреть, как ClearGrass передает данные в приложение qingping+. ClearGrass подключается к интернет по Wi-Fi. Чтобы слушать трафик я поднял на Raspberry Pi Wi-Fi точку доступа и запустил tcpdump собирать информацию:
Анализ трафика показал, что ClearGrass обращается примерно к 5 разным IP адресам, а на 154.8.191.174 передает в незашифрованном виде по протоколу MQTT данные о качестве воздуха.
2. Заворачиваем трафик с ClearGrass на Raspberry Pi
Немного поэкспериментировав с iptables я пришел к такому правилу:
В итоге, подняв MQTT брокер mosquitto на Raspberry Pi я увидел, что анализатор передает данные о качестве воздуха раз в минуты.
3. MQTT нано-брокер на JS для домашней автоматизации Z-Way
В качестве сервера домашней автоматизации я использую Z-Way, который поддерживает множество Z-Wave устройств и возможность писать скрипты на JS.
К сожалению для Z-Way нет MQTT брокера на JS (в отличие от систем на базе node.js), поэтому я решил написать минимальные брокер, который только принимает данные от этого анализатора и ничего больше не умеет. Не читая особо документацию я посмотрел на общение между анализатором и mosquitto и составил следующую последовательность:
В итоге родился простой JS скрипт:
Конечно пока многое не учитывается, например в одной посылке, может прийти и PING, и MESSAGE, а я что-то из этого пропущу. Возможно в будущем я использую кодовую базу aedes для создания MQTT брокера для Z-Way. А на данный момент целью была принципиальная возможность получить локально данные о качестве воздуха с анализатора Xiaomi ClearGrass Air Detector и эта цель достигнута.
В перспективе хочу установить Z-Wave версию бризера TION S3 и управлять им основываясь на данных от ClearGrass.

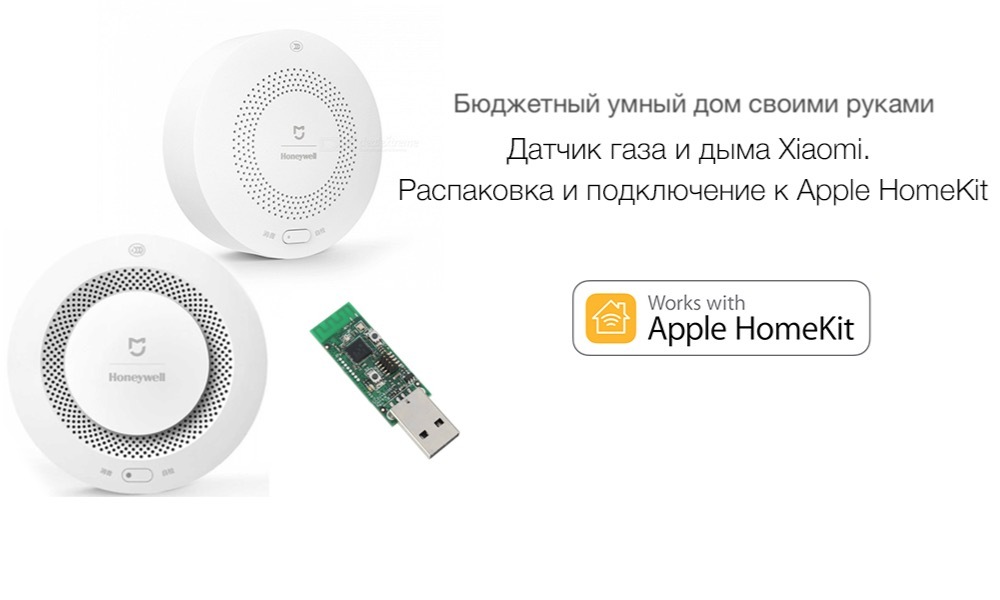

Приветствую дорогой читатель! На днях мне мой друг Евгений Твёрдый любезно предоставил на распаковку и на тест датчик дыма и газа, за это ему огромное спасибо!
План нашей распаковки
- Распакуем датчик дыма
- Распакуется датчик газа
- Подключим к Sprut стику
- Проверим работоспособность
- Общие впечатление
Девайсы участвующие в тестировании
На момент написания статьи на NPM репозитории плагин не был обновлен, для подключения к стику нужно скачать последнюю версию плагина с репозитория Github.
Приятного просмотра всем, не забываем ставить лайки и писать комментарии.
Отличный датчик от компании xiaomi для обнаружения утечки газа, подключается через розетку. Есть три режима работы. Также очень сильный пискливый сигнал при обнаружении газа, при этом приходит оповещение на телефон. Вилка на блоке сети китайская, нужен переходник. В общем хорошая штука, если есть газ в квартире. Советую к покупке.
Эксплуатация происходит в двухкомнатной квартире и зачастую затрудняется перегруженным эфиром и помехами:
в моем окружении в среднем около 20 WiFi точек доступа
около 25 устройств ble
иногда помехи сварки от стройки в ~50 метрах за окном
Все фотографии сделаны с рабочей системы, специального света, фона не будет от пыли протирать тоже не буду. Сценарии работы и варианты размещения устройств неоднократно менялись, присутствуют открытые провода, которые скроются при будущем ремонте. Многие вещи можно сделать лучше, чем сделаны у меня, и нет предела совершенству, а времени на все не хватает.
"умный" дом - начало :) ИБП, шлюз, умные розетки, реле, роутер, сетевое хранилище
Мои устройства "умного дома" и краткое описание
в постоянной работе
Aqara Hub ZigBee, WiFi (1шт) - ZigBee шлюз умного дома
Xiaomi smart (AI) alarm clock WiFi, ble (1шт) - ble шлюз и часы
Xiaomi Mi Motion Sensor ZigBee (3шт) - датчик движения
Aqara Motion Sensor ZigBee (2шт) - датчик движения с встроенным датчиком освещённости
Xiaomi Mi Window and Door Sensor ZigBee (1шт) - датчик открытия двери/окна
Xiaomi Mi Smart Home Wireless Switch ZigBee (1шт) - кнопка
Xiaomi Mi Smart Plug ZigBee (1шт) - розетка, используется для управления кранами подачи воды в квартире
Xiaomi Mi Temperature and Humidity Sensor ZigBee (1шт) - термометр/гигрометр, работает стабильно, не имеет экрана:)
Xiaomi Universal IR Remote Controller WiFi (1шт) - программируемый инфракрасный пульт для управления техникой
Xiaomi Mi 360 Home Security Camera WiFi (1шт) - поворотная камера, хорошо работает с NAS, но требует наличия для этого microsd карты в своем слоте, умеет следить за объектом. Подходит за наблюдения за котом, очень сильно его нервирует :)
Xiaomi Mijia LSC-M01 WiFi (1шт) - камера глазок, умеет писать на карту при наличии движения, имеет подсветку, умеет отправлять в облако ролики. Умеет через интернет связываться со смартфоном и использовать его а-ля интерком (страшно глючит и не работоспособен в этом режиме).
Xiaomi Mi Bedside Lamp WiFi (1шт) - прикроватный светильник, имеет ярко выраженный ШИМ при смене цветов на неполной яркости.
Xiaomi Yeelight LED Downlight ble (1шт) - светильник под раковиной на кухне, часто отрабатывает с задержкой на включение. Иногда зависает при переключении яркости.
Xiaomi Mi Led Desk Lamp 1S WiFi (1шт) - настольная лампа для работы, из-за неполного спектра, не пригодна для использования при работе с ПК в темное время суток (*скоро будет отдельная статья).
Xiaomi Temperature and Humidity monitor ble (2шт) - термометр/гигрометр, хорошее решение, bluetouch держит намного лучше маленьких собратьев - батарейка AA меняется раз в 10 месяцев.
Xiaomi Mi Smart Power Plug Wi-Fi (EU) (1шт) - розетка, крайне нестабильные решение, зависит от качества WiFi, помех соседей, положения луны на небе. Зато хорошо отрабатывают временные сценарии, которые записываются в само устройство (реле времени).
Xiaomi Mi Smart Power Plug Wi-Fi (CN) (3шт) - розетка, крайне нестабильные решение, зависит от качества WiFi, помех соседей, положения луны на небе. Зато хорошо отрабатывают временные сценарии, которые записываются в само устройство (реле времени).
Xiaomi Mijia Smart Socket Plus WiFi (1шт) - розетка, у меня служит для управления питанием умного дома и дверного глазка, может показывать мощность, имеет 2usb (управляется раздельно сеть/usb). Является нестабильным решением как и все WiFi розетки.
Aqara Wireless Relay ZigBee (2шт) - двойное реле (управляется раздельно), встраиваемое устройство для автоматизации
Aqara Flood Sensor ZigBee (5шт) - датчик протечки, один из самых важных датчиков в умном доме.
Aqara Vibration Sensor ZigBee (1шт) - вибродатчик на балконную дверь
Xiaomi Mi Temperature and Humidity Monitor 2 ble (2шт) - часы*/термометр/гигрометр в ванную комнату, *есть версия без часов (очень слабый ble)
Yeelight LED Bedside Lamp D2 WiFi (1шт) - прикроватный светильник, слабая яркость не позволяет его использовать для чего то большего, чем световой будильник.
Xiaomi Mi Smart Vacuum Cleaner WiFi (1шт) - пылесос, помощник по дому. Через полтора года стала вонять гарью турбина, пришлось разобрать, почистить и смазать сухой тефлоновой смазкой. Но втулка подшипника уже убитая, так что как доработает до "клина", менять турбину в сборе.
Xiaomi PM 2.5 Air Detector WiFi (1шт) - датчик загрязнения воздуха, очень чутко реагирует на гарь, летучие вещества, выхлопные газы, дым от сигарет (вейпа) и лак для волос :)
Xiaomi Honeywell Smoke Detector ZigBee (1шт)- датчик дыма
почти не используется
Yeelight LED Ceiling Lamp WiFi, ble (1шт) - накладной светильник, установлен в коридоре
Xiaomi Yeelight smart LED strip WiFi (1шт) - RGB светодиодная лента, подсветка стола на кухне
Xiaomi Mi Home Security Camera Basic WiFi (1шт) - камера, имеет проблемы с перегревом, зависает
Yeelight Atmosphere Candela Lamp ble (1шт) - декоративная лампа, не умеет работать через шлюз
полностью отказался
Yeelight Plug-in Nightlight (2шт) - ночник, много синего в спектре, не подходит для ночного освещения спальни, как дежурное освещение в коридоре слишком слабое.
Xiaomi Philips Wi-Fi Bulb E27 WiFi (1шт) - лампа, ШИМ на неполной яркости или смешении цветов
Xiaomi Philips RuiChi Bulb E14 WiFi (1шт) - лампа, ШИМ при неполной яркости или смешении цветов
Yeelight smart LED filament bulb E27 WiFi (2шт) - лампа, в режиме ожидания потребляет 1 Вт, сильно греется цоколь, на полной яркости 6Вт - стекло холодное - значит игрушка на 5000ч, а то и меньше.
Aqara LED Light Bulb ZigBee (2шт) - лампа, энергопотребление 0,4Вт в режиме ожидания, нужен интернет для выполнения сценариев, у цоколя лампы имеются вентиляционные отверстия.
Yeelight LED Smart Bulb Color E27 WiFi (3шт) - лампа, ШИМ при регулировки яркости (*исправлено прошивке 2020 года), очень слабый свет в цветном режиме ("честные" светодиоды RGB)
честные RGB светодиоды
Yeelight Smart LED Bulb 1S E27 WiFi (1шт) - лампа, сразу отправилась в "коробку с хламом" - т.к. в режиме RGB ощущался не чистый красный (о больше розовый), вскрытие показало: используются светодиоды не RGB, а все с синим кристаллом и цветным люминофором.
Xiaomi Small Square Smart Camera WiFi - камера, ещё более глючного устройства в экосистеме Xiaomi надо поискать, постоянно зависает и теряет сеть, можно использовать разве что для наблюдения за 3d принтером :)
устройства не из экосистемы Xiaomi/Aqara
Scishare Instant Hot Water Dispenser - диспенсер для горячей воды, лучшая замена умного чайника, в отличии от термопода является проточным нагревателем. Очень чувствителен к качеству воды (использовать только с фильтром), вода из под крана убьёт его за месяц.
APC BACK-UPS CS 350VA - ИБП, резервное питание для умного дома, маршрутизатора, сетевого хранилища и кранов воды.
Netatmo (Legrand) WiFi- погодная станция, на будущее думаю сделать управление микропроветриванием в комнате по количеству CO2.
Google Home WiFi- колонка
Harman Kardon Citation One WiFi - колонка
устройства который покинули сей бренный мир
3 года работы - Yeelight LED Smart Bulb Color WiFi - лампа, режим работы 24*7 в режиме ожидания более 20 000ч и менее 5000ч в режиме работы - сгорел блок питания
4 года работы - Xiaomi Mi Smart Home Hub WiFi, ZigBee шлюз, режим работы 24*7 проблемы с передатчиком WiFi (уплывает частота через некоторое время работы) - теряет сеть.
Как все работает
прикроватный светильник и "умная колонка", рядом метеостанция и паровой увлажнитель воздуха
В моем понимании "умный" дом - это то, что работает без "okey google включи лампу, сделай ее ярче" и так несколько раз :) Также включать чайник со смартфона или стиральную машину - считаю полным абсурдом, не имеющим отношения к "умному" дому. В данном случае, потребителя пытаются запутать и приравнять дистанционный пульт к "умному" сценарию работы.
я использую такие БП для компонентов умного дома на 5В
Я хочу разделить на 3 основных сценария работы.
Сценарий №1 определяем, что дома никого нет. Для этого я использую правило (очень не хватает 1 часа, буду ждать в обновлении). Как появится, можно переводить управление основным светом в квартире.
датчик движения в ванной комнате датчик движения со встроенным датчиком освещенности в спальне сценарий 1
если нет движения на всех датчиках движения в течении 30 минут, то выключить весь вспомогательный свет и вентиляцию в квартире
Забавно, но если уснуть в комнате или не двигаясь смотреть ТВ более 40 минут, то система вполне может посчитать, что никого дома нет. Т.к. сенсоры используются инфракрасные, то на кота срабатывает, только если он повернётся задом к датчику и поднимет хвост :)
Сценарий №2 кто-то пришел
видеоглазок (умеет писать на карту памяти и в облако) сценарий 2
при обнаружении движения, записываем в облако и на карту памяти с Xiaomi Mijia LSC-M01
Xiaomi Mi Window and Door Sensor при открытии включаем камеру 360 Home Security Camera на запись в облако
включаем свет в коридоре
отправляем уведомление на смартфон
основной минус данного сценария, что если не включён свет в коридоре (например, по правилу освещённости на датчике движения), то при выходе из квартиры, свет в коридоре включится и выключится только через 30 минут (см сценарий №1).
Сценарий №3 протечка воды
сценарий 3
Я использовал кран, который открыт без подачи электричества (думаю, так будет безопаснее), учитывая то, что краны питаются через ИБП.
Сценарий 4 сильное загрязнение в воздухе
часы-шлюз ble и датчик загрязнения воздуха pm2.5 сценарий 4 (*частично в разработке)
если pm 2.5 > 75 включить принудительный приток воздуха с окна*
На данный момент прорабатываю систему с управляемой вентиляцией, будет управляться двумя датчиками CO2 и PM2.5. Также остаётся решение вопроса, если запах гари принесло с улицы, то включение принудительной вентиляции только ухудшит ситуацию.
один из самых удачных термометров умного дома, с дальнобойным ble
Почему не прижилось у меня "умное" освещение
Вот здесь я вообще не вижу сценария применения "умных ламп" в таком виде, в котором они сейчас продаются.
Самое главное от светильника - это давать свет не только максимально приближенный к солнечному по полноте спектра, но и создавать комфортный уровень освещённости в квартире не только для отдыха, но и для работы, а это от 300лк и выше. Акцентированное освещение в данном случае не учитывается, а только дополняет основной свет (*об этом будет в отдельной статье).
лампы e27, e14
Если отбросить малую яркость (например, использовать в акцентированном освещении), то имеем минусы, которые перечёркивают все их достоинства:
заметный лаг при включении (который зависит от множества факторов), проявляется не всегда, но обычно в самый неподходящий момент
нужно очень качественное покрытие WiFi по квартире (учитывая слабый передатчик в лампе)
энергопотребление 1Вт в режиме ожидания (для WiFi) и 0.4Вт (дла ZigBee) версии
Автоматическая смена цветов (день/ночь) иногда сбоит (думаю проблема с WiFi), да и актуальность этого близка к 0, поигравшись, просто выбирается удобное значение
ШИМ при регулировке яркости
мощные накладные светильники
Данные светильники имеют все те же проблемы, что и умные лампы с цоколем e27, e14, но к ним ещё добавляем плохое светораспределение (основной поток света вниз) и цену, не соответствующую качеству за одноразовый светильник.
И самое главное, это цена - если нормально пытаться осветить помещение (не менее 400лк), то потребуются очень большие вложения в данные источники света.
Псевдоэкономия на "умном" освещении
Вам рассказывали родители, что выходя из комнаты надо выключать свет?
А вот нужно ли это сейчас, при использовании экономичных источниках света, давайте разберёмся. У меня в квартире светильники основного света: 2*70Вт (~7500лм) МГЛ, 1*150Вт (~14000лм) МГЛ.
Расчёт для Санкт-Петербурга (осень, зима, весна). Семья из трёх человек (например: двое постоянно дома). Свет будем использовать 10 часов в день, тариф дневной - 5р на 2021г.
Гостиная, лампа МГЛ 150Вт (по факту 160Вт) за 10 часов работы вы потратите 8 рублей (за месяц 240р)
Спальня, лампа МГЛ 70Вт (по факту 75Вт) за 10 часов работы вы потратите 3,75 рублей (за месяц 112р)
Кухня, лампа МГЛ 70Вт (по факту 75Вт) за 10 часов работы вы потратите 3,75 рублей (за месяц 112р)
Коридор, линейная лампа 28Вт за 10 часов работы вы потратите 1,4 рубля (за месяц 42р)
Дежурный свет в коридоре и ванне КЛЛ 8Вт/линейная лампа за сутки работы 2,3 рубля с двойным тарифом (за месяц 69р)
Траты на освещение в квартире в виде таблицы за месяц работы (по 10 часов в день)
Как видим, особой экономии с постоянным включением/выключением света мы не получим, максимум это будет дискомфорт во время входа в темную комнату, с последующей яркой вспышкой и ослеплением от включившегося светильника. А для семьи из трёх человек сумма и вовсе небольшая, за постоянное качественное освещение.
Эксплуатационные расходы по обслуживанию светильников на 12 лет - раз в 4 года (~14000 часов) менять лампы: 1 лампа МГЛ стоит 1500р, линейная лампа 200р. Как видно, цена обслуживания светильников минимальна.
Выводы
яркий представитель нужного устройства умного дома - робот пылесос
"Умный" дом имеет все шансы на существование, но развивается совершенно не в том направлении. Это, в первую очередь, не лампочки (да их проще продать - сразу виден wow-эффект от изменения цвета свечения лампочки с телефона) и не "умная мультиварка/стиральная машина" в которую надо все закинуть, потом зачем то включить с телефона. На данный момент нет решения "из коробки", в любом случае придётся что-то делать самому (например система защиты от протечки воды) и разбираться в логике работы, разгребать глюки, иногда и паять. К покупке экосистему "умного" дома Xiaomi/Aqara рекомендовать не могу, потому что это не сильно улучшит вашу жизнь. Однако если вы все детство провели в гараже за ремонтом мотоцикла, то здесь вы точно найдёте чем себя занять :)
Основное в умном доме - это повышение качества жизни, а не усложение её добавлением ненужных сценариев.
когда ложишься спать, можно весь вспомогательный свет и телевизор отключить одной кнопкой или он сам отключится через 30 минут
