Ремонтируем обогрев заднего стекла Renault Symbol
Главное - не перегрвать, стекло может лопнуть.
Снимаем обшивку и не облуживая припаиваем провод, предварительно припаяв к нему контакт. обработать место пайки и медный (предварительно облуженный) провод неактивным флюсом, приложить провод к месту пайки и быстро и аккуратно прикладываем неперегретое жало к проводу.
Пятно контакта должно быть достаточно большое. В случае, если дорожка подгорит под припоем, место спайки будет грется - токи там протекают довольно большие.
Смазывание електропроводящими клеями эффекта не даст - токвсе равно будет течь по месту наименьшего сопротивления.
А вот так можно поступить в экстренном случае, чтобы восстановить нить накала: берем полстакана воды, там растворяем 2 чайных
ложки медного купороса, и добавляем серной кислоты, ее можно купить в автомагазине - электролит подготовленный для аккумуляторов. электролита нужно полчайных ложки на те самые полстакана воды. Берем кусок медной трубы или медный пруток диаметром 5. 8мм или около того. или эквивалентный пучок медных проводов. и делаем что-то вроде кисточки. обогрев стекла соединяем с минусом акуммулятора, а на трубку подаем +12, окунаем в подготовленный раствор и несколько минут натираем контакт который надо восстановить.
Инструменты, материалы:
подготовленный, очищенный восстанавливаемый участок:
Установка в сборе:
ванночка и подстилка - окроплять салон серной кислотой мы сегодня не будем.
Заводим двигатель и включаем обогрев стекла.
Процесс пошел:
Медь наращивается довольно еффективно, раз в 12м включаем отопление, которое самовольно, но по таймеру, будет вырубатся.
Потом осторожно и не перегревая стекло, облуживаем контакты.
потом припаиваем контакт к проводу, лудим провод и припаиваем его к шине.
Есть еще одно - чтобы провод сохранил большую гибкость, надо облуживать его только в месте контакта.
Дальше отмываем первым попавшимся под руку растворителем и нейтрализуем кислоту.
крепим клейкой лентой место спайки для дополнительной прочности и собираем все обратно.
Система запуска и заряда аккумулятора, вентилятор системы охлаждения, диагностический разъём
Надувные подушки безопасности, вентилятор отопителя, топливный фильтр
Схема кондиционера в автомобиле
Схема панели приборов Renault Symbol
Поворотники и автосигнализация, корректоры фар, стоп-сигналы
Омыватели фар и освещение салона Рено Символ
Электропривод люка, центральный замок, аудиосистема авто
Управление двигателем и подключение электростеклоподъёмников
Электроника системы впрыска Рено
Условные обозначения на схемах
- а – выключатель стартера
- b – габаритные огни/фары
- c – передние противотуманные фары
- d – мигание фарами
- а – реле стартера
- b – реле системы впрыска
- c – реле вентилятора системы охлаждения
- d – реле малой скорости вентилятора системы охлаждения
- е – реле гидроусилителя рулевого управления
- f – реле обогрева топливного фильтра
- g – реле атмосферного давления
- а – звуковой сигнал
- b – габаритные огни/фары
- d – задние противотуманные фонари
- e – указатель поворота
- а – переключатель
- b – переключатель кондиционера
- с – переключатель циркуляции
- d – выключатель обогрева заднего стекла
- е – индикатор обогрева заднего стекла
- f – индикатор рециркуляции
- g – индикатор кондиционера
- a – указатель уровня топлива
- b – индикатор иммобилайзера
- c – индикатор системы впрыска
- d – индикатор аварийной зарядки аккумулятора
- e – индикатор резерва топлива
- f – индикатор аварийной температуры
- g – индикатор аварийного падения давления масла
- h – индикатор задних противотуманных фонарей
- i – индикатор противотуманных фар
- j – индикатор правого поворота
- k – индикатор левого поворота
- l – индикатор ближнего света
- m – индикатор дальнего света
- n – индикатор ремней безопасности
- r – индикатор открытой двери
- s – освещение приборов
- t – указатель температуры
- u – индикатор износа тормозных колодок
- v – индикатор ABS
- w – индикатор неисправности тормозной системы
- x – тахометр
- y – спидометр Рено
- z – указатель уровня масла
- a1 – бортовой компьютер
- а – кнопка сброса показаний бортового компьютера
- b – очиститель ветрового стекла
- c – очиститель/омыватель заднего стекла
- d – омыватель ветрового стекла
- а – задний габаритный огонь
- b – лампы заднего хода
- c – стоп-сигналы
- d – указатели поворота
- e – противотуманные фонари
- а – задний габаритный огонь
- b – лампы фонарей заднего хода
- c – стоп-сигналы
- d – указатели поворота
Блок предохранителей и реле Renault Symbol
Рассмотрены автомобили 1999, 2000,2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.
Где находятся предохранители и реле.
Часть предохранителей и реле расположено в монтажном блоке моторного отсека, на рисунке цифра 12.
Для получения доступа к предохранителям отожмите фиксатор и снимите крышку блока.
Назначение предохранителей и реле в моторном отсеке рено симбол.
Электровентилятор системы охлаждения двигателя
Цепь «плюс» в салоне
Цепь «плюс» в салоне
Реле малой скорости электровентилятора системы охлаждения двигателя
Реле топливного насоса
Реле блокировки впрыска
Монтажный блок предохранителей в салоне renault symbol.
Для получения доступа к предохранителям подденьте крышку на боковой панели
И преодолевая сопротивление фиксаторов снимите ее.
На внутренней стороне крышки нанесена схема расположения предохранителей, там же расположены запасные предохранители и пинцет для извлечения предохранителей.
Очиститель ветрового стекла Renault Symbol 2001+
Renault Symbol относится к автомобилям малого класса. Рассмотренный материал актуален для машин выпускавшихся в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах. На рынках вне России он так же известен под названиями Renault Clio Sedan, Renault Thalia, Nissan Platina. Мы представляем описание предохранителей и реле рено симбол со схемами блоков.
2.1.7 Очиститель ветрового стекла
Очиститель ветрового стекла работает в следующих режимах:
Изменение режима работы проводится с помощью рычага переключателя стеклоочистителя с правой стороны рулевой колонки. На некоторых автомобилях режим работы стеклоочистителя может изменяться автоматически в зависимости от скорости движения автомобиля (дополнительная комплектация). В этом случае при остановке автомобиля стеклоочиститель переключается на более низкую скорость:
– с постоянного режима с большой скоростью на постоянный режим работы с малой скоростью;
– с постоянного режима работы с малой скоростью на прерывистый режим.
При возобновлении движения автомобиля стеклоочиститель возвращается к выбранной скорости.
Если на автомобиле установлен датчик дождя, автоматически включающий стеклоочиститель при увлажнении ветрового стекла, то скорость работы стеклоочистителя не зависит от скорости движения автомобиля.
При высокой скорости автомобиля, когда рычаги и щетки стеклоочистителя испытывают большие нагрузки от ветра, стеклоочиститель автоматически переключается на более низкую скорость. В случае блокирования механизма стеклоочистителя по какой-либо причине (например, когда щетки примерзают к ветровому стеклу) автоматически отключается питание электродвигателя.
ПРЕДУПРЕЖДЕНИЕ
Для обеспечения надежности работы датчика дождя рекомендуется систематически заменять щетку стеклоочистителя со стороны переднего пассажира.
Блок под капотом
Он находится в моторном отсеке рядом с аккумулятором, под защитной крышкой.
Фото-схема блока
Описание
- 50А — Электро вентилятор системы охлаждения двигателя
- 60А — Цепь «плюс» в салоне
- 60А — Цепь плюс салона
- Реле малой скорости электро вентилятора системы охлаждения двигателя
- Реле топливного насоса
- Не используется
- Реле блокировки впрыска
- Реле стартера
8. Электрооборудование
8.10. Очистители и омыватели стекол
8.10.2 Снятие и установка очистителя ветрового стекла
– установите щетки очистителя в исходное положение и пометьте их расположение на ветровом стекле для облегчения обратной установки;
– отсоедините провод от отрицательной клеммы аккумуляторной батареи;
– обратите внимание на то, что поводки очистителя разной длины, не перепутайте их при установке;
Рис. 8.43. Крышка, закрывающая гайку крепления поводка
– поднимите пластмассовую крышку или заглушку, прикрывающую гайку крепления поводка (рис. 8.43);
– отверткой или съемником сдвиньте поводок с оси. Не повредите краску или декоративную накладку;
– снимите накладку у ветрового стекла, как описано в разделе «Кузов»;
Рис. 8.44. Отсоединение контактного разъема мотора очистителя ветрового стекла
– освободите фиксатор и отсоедините контактный разъем от мотора очистителя (рис. 8.44);
Рис. 8.45. Винты (А) крепления механизма привода очистителя ветрового стекла и гайка (В) вала мотора
– выверните два винта крепления А (рис. 8.45) механизма привода и отделите его от задней точки крепления;
– после снятия механизма привода и мотора в сборе отверните гайку В вала мотора и освободите тягу, пометив ее положение;
– снимите три крепления мотора.
– установите тягу на моторе в соответствии с меткой, нанесенной при снятии;
– прежде чем устанавливать поводки очистителей, убедитесь, что мотор находится в положении фиксированной остановки;
– щеткой с металлической щетиной очистите шлицы на осях поводков очистителей;
– установите поводки очистителя, поместив щетку напротив метки, сделанной при снятии;
– установите новые гайки и затяните их установленным моментом;
– проверьте работу очистителя.
Предохранители и реле в салоне
Данный блок расположен с тыльной стороны панели приборов.
Актуальное описание схемы блоков будет написано на обратной стороне защитной крышки.
Схема
Назначение
| 1 | 10А Левая фара (ближний свет) |
| 2 | 10А Правая фара (ближний свет) |
| 3 | 10А Электродвигатель очистителя ветрового стекла |
| 4 | 15А Выключатель света заднего хода |
| 5 | 15А Система впрыска |
| 6 | 15A Блок декодера |
| 7 | 5А Система впрыска |
| 8 | 20А Плафон освещения салона, наружные зеркала заднего вида, аудиосистема, часы |
| 9 | 30А Система впрыска |
| 10 | 10А Левая фара (дальний свет) |
| 11 | 10А Правая фара (дальний свет) |
| 12 | 15А Звуковой сигнал |
| 13 | 10А Противоугонная система |
| 14 | 10А Левые габаритные огни, подсветка органов управления |
| 15 | 10А Правые габаритные огни, подсветка органов управления |
| 16 | 15А Аудиосистема, предохранитель прикуривателя, часы, обогрев заднего стекла, центральный коммуникационный блок |
| 17 | 30А Кондиционер |
| 18 | 7,5А Автоматическая коробка передач |
| 19 | 15А Противотуманные фары |
| 20 | 30А Обогрев заднего стекла |
| 21 | 15А Очиститель и омыватель (модель Clio) стекла двери задка |
| 22 | 15А Подушка безопасности |
| 23 | 30А Электростеклоподъемники |
| 24 | 10А Антиблокировочная система тормозов |
| 25 | 10А Диагностический разъем |
| 26 | 30А Вентилятор отопителя |
| 27 | 20А Центральный замок, комбинация приборов, диагностический разъем |
| 28 | 20А Ближний свет |
| 29 | 15А Центральный замок, комбинация приборов, диагностический разъем |
| 30 | 25А Центральный замок, комбинация приборов, диагностический разъем |
За прикуриватель отвечает предохранитель номер 16.
Реле
В зависимости от комплектации, в салоне под торпедой, возле ЦЭБКС, могут находится следующие элементы.
- А — Реле очистителя заднего стекла
- B — Реле противотуманных фар
- С — Реле звукового сигнала
- D — Реле обогрева заднего стекла
В случае отличия Вашей схемы и представленного материала, ознакомитесь со схемами рено клио. Возможно там Вы найдете ответ на свой вопрос.
Он находится в моторном отсеке рядом с аккумулятором, под защитной крышкой.
Фото-схема блока
Описание
Предохранители и реле в салоне
Данный блок расположен с тыльной стороны панели приборов.
Актуальное описание схемы блоков будет написано на обратной стороне защитной крышки.
Схема
Назначение
| 1 | 10А Левая фара (ближний свет) |
| 2 | 10А Правая фара (ближний свет) |
| 3 | 10А Электродвигатель очистителя ветрового стекла |
| 4 | 15А Выключатель света заднего хода |
| 5 | 15А Система впрыска |
| 6 | 15A Блок декодера |
| 7 | 5А Система впрыска |
| 8 | 20А Плафон освещения салона, наружные зеркала заднего вида, аудиосистема, часы |
| 9 | 30А Система впрыска |
| 10 | 10А Левая фара (дальний свет) |
| 11 | 10А Правая фара (дальний свет) |
| 12 | 15А Звуковой сигнал |
| 13 | 10А Противоугонная система |
| 14 | 10А Левые габаритные огни, подсветка органов управления |
| 15 | 10А Правые габаритные огни, подсветка органов управления |
| 16 | 15А Аудиосистема, предохранитель прикуривателя, часы, обогрев заднего стекла, центральный коммуникационный блок |
| 17 | 30А Кондиционер |
| 18 | 7,5А Автоматическая коробка передач |
| 19 | 15А Противотуманные фары |
| 20 | 30А Обогрев заднего стекла |
| 21 | 15А Очиститель и омыватель (модель Clio) стекла двери задка |
| 22 | 15А Подушка безопасности |
| 23 | 30А Электростеклоподъемники |
| 24 | 10А Антиблокировочная система тормозов |
| 25 | 10А Диагностический разъем |
| 26 | 30А Вентилятор отопителя |
| 27 | 20А Центральный замок, комбинация приборов, диагностический разъем |
| 28 | 20А Ближний свет |
| 29 | 15А Центральный замок, комбинация приборов, диагностический разъем |
| 30 | 25А Центральный замок, комбинация приборов, диагностический разъем |
ЗA прикуриватель отвечает предохранитель номер 16.
Реле
В зависимости от комплектации, в салоне под торпедой, возле ЦЭБКС, могут находится следующие элементы.
- А Реле очистителя заднего стекла
- B Реле противотуманных фар
- С Реле звукового сигнала
- D Реле обогрева заднего стекла
Видео про предохранители Renault Symbol
как быстро найти сгоревший предохранитель и реле. Реле с регулировкой паузы дворников Предохранители и реле для Renault Kangoo II (2007-2020) Renault Logan постоянно мгновенно сгорает предохранитель топливного насоса( f03) поиск неисправностиОбогрев заднего стекла
Обогрев заднего стекла включается выключателем, расположенным на панели приборов. Ток, потребляемый обогревателем, достаточно велик, поэтому после оттаивания заднего стекла отключайте обогреватель.
Сетка токопроводящих нитей обогревателя стекла, нанесенная методом трафаретной печати с внутренней стороны стекла, может быть повреждена при неаккуратном обращении, в результате соответствующая часть электрической цепи может выйти из строя.
Точное место обрыва можно определить вольтметром.

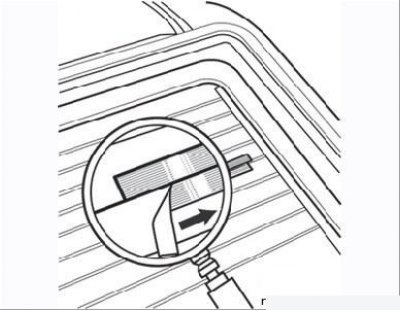

Ремонт таких неисправностей возможен с использованием лака для ремонта обогревателя заднего стекла, каталожный номер M.P.R. 77 01 421 135 (расфасовка 2 г).

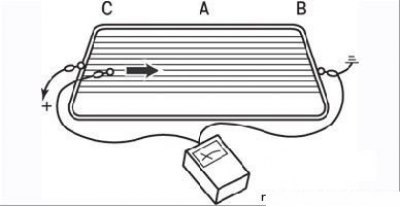

Определение места обрыва с помощью вольтметра
Поиск в зоне А-В

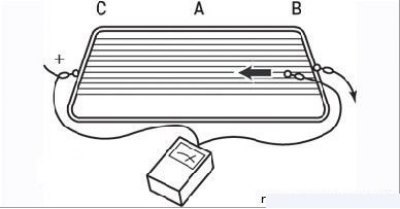

Рисунок 8.52. Определение обрыва нагревательного элемента заднего стекла в зоне А–В
Включите зажигание. Включите обогрев заднего стекла.
Подсоедините провод вольтметра, идущий от положительного вывода, к «плюсовому» выводу обогревателя заднего стекла.
Подсоедините провод, идущий от «минусового» вывода вольтметра, к нити со стороны «минусового» вывода обогревателя заднего стекла (линия В) – напряжение должно быть примерно равно напряжению аккумуляторной батареи.
Перемещайте «минусовый» провод к линии А (по стрелке) – напряжение должно постепенно падать.
Резкое падение напряжения означает, что в этом месте нить повреждена (выполните эту операцию для каждой нити). Пометьте фломастером зону повреждения.
Поиск в зоне С-А
Рисунок 8.53. Определение обрыва нагревательного элемента заднего стекла в зоне С–А
Подсоедините провод, идущий от «минусового» вывода вольтметра, к «минусовому» выводу обогревателя заднего стекла.
Присоедините провод, идущий от «плюсового» вывода вольтметра, к одной из нитей со стороны «плюсового» вывода обогревателя заднего стекла (линия С) – напряжение должно быть равно напряжению аккумуляторной батареи.
Перемещайте «плюсовый» провод к линии А (по стрелке) – напряжение должно постепенно падать.
Резкое падение напряжения означает, что в этом месте нить повреждена (выполните эту операцию для каждой нити). Обозначьте фломастером зону повреждения.
Ремонт нагревательных нитей
Используя спирт или средство для чистки стекол, обработайте место ремонта, чтобы удалить пыль и жир, а затем протрите его чистой сухой тканью.
Для получения ровной линии обклейте ремонтируемый участок с двух сторон липкой лентой, оставив открытой только саму поврежденную нить.
Прежде чем наносить лак, встряхните флакон, чтобы на его дне не осталось серебристого осадка.
Тонкой кисточкой нанесите достаточный слой лака. В случае нанесения нескольких (не более трех) слоев соблюдайте время сушки каждого слоя.
Если все-таки образовался потек, его можно будет удалить острием ножа или лезвием бритвы спустя несколько часов, когда средство полностью затвердеет.
Рисунок 8.54. Снятие клейкой ленты после ремонта нагревательного элемента заднего стекла
Липкую ленту, использованную в качестве направляющей, можно снять только примерно через один час после нанесения средства. Лента отрывается путем приложения усилия перпендикулярно нити в направлении стрелки (Рисунок 8.54). При температуре воздуха 20°С лак полностью высыхает спустя три часа. При более низкой температуре время сушки несколько увеличивается.
Клуб автолюбителей Рено Логан
из личного опыта ухода за 17-летней красавицей-зубилкой у которой от времени посыпались дорожки на заднем стекле и отвалился контакт.
Поначалу пробовал пару недорогих клеев для восстановления дорожек. Был разочарован. И контакт недолго продержался и дорожки опять сыпаться начали. И сезона не прослужили. Ну контакт всё же залезя с паяльником и помучившись с полчаса - смог как-то припаять. А потом купил какой-то третий клей. Двухкомпонентный американский. В упаковке помню - 2 тоненьких шприца с компонентами и полоски для наклейки на стекло, чтобы наклеив их с просветом и помазав - восстановить дорожки. В аннотации было что и контакты им можно приклеить. Дорогой. Дороже раз в несколько тех, которые до этого пробовал. Название вот к сожалению не упомню. Но кажется не "контактол", а другое. Дорожки им вообще по чистому стеклу можно рисовать - и работали и не сыпались. И приклеить контакт думаю получилось бы. Пару лет после восстановления им - забыл вообще про эту проблему, все нитки остались рабочими. Так и продал.
Так что ИМХО - если взять любой токопроводящий клей то им можно только коротенькие разрывы в дорожках вылечить. А если хороший - и длинный кусок дорожки и приклеить контакт получится. Надо пробовать. В крайнем случае купите не тот - потом другой пробуйте.
Чуток подавленный, поцарапанный, поколотый, но всё же сохранивший индивидуальность
Vetal' » 12 окт 2011, 08:46
Комплект для ремонта нитей и контактов обогревателя заднего стекла (DD6590)
В комплект входят: 2 шприца (в одном эпоксидная смола, в другом что-то серебренное), компоненты надо смешать, деревянная палочка (как для мороженного), ей намазать и салфетка (пропитанная спиртом), ей обезжирить.
fktrctqcjy » 11 дек 2011, 18:02
У меня тоже авария вчера случилась на трассе. Лопнуло заднее стекло. здорово так хлопнуло даже ребенок испугался. На себя грешу. на очумелые ручки. Вообщем все по порядку.
Машина декабрь 2007г. Родное стекло боровское. Тонировки нет. Этим летом делал шумку и при разборке салона отломил клемму подогрева заднего стекла. Восстановил соединение клеммы американским клеем для этих целей.
По скольку лед скапливается в больших количествах под задним стеклом снизу, поставил на верхнюю часть багажника уплотнитель от восьмерки, который очень плотно прижимался к стеклу.
Вчера прогрел машину неспешной ездой по городу в течение 15 минут (в салоне стало тепло) и выехал на трассу, включил обогрев заднего стекла до самоотключения (12 минут), затем проехал 5-7 км и сильный хлопок. стекло вдребезги. При осмотре та клемма которую клеил отпала от места склейки и на нем было видно что не того цвета и не проклеено.
Выводы такие на мой взгляд:
1. Или колхоз с уплотнителем багажника - не дает играть стеклу как полагается при температурных расширениях/сужениях или на колдобинах.
2. Чтото те то было с этой злополучной клеммой.
Блоки предохранителей рено симбол и реле с описанием элементов и их схем
Renault Symbol относится к автомобилям малого Рассмотренный. класса материал актуален для машин 1999 в выпускавшихся, 2000, 2001, 2002, 2003, 2005, 2004, 2006, 2007 и 2008 годах. На вне рынках России он так же известен под Renault названиями Clio Sedan, Renault Thalia, Platina Nissan. Мы представляем описание предохранителей и реле симбол рено со схемами блоков.
Блок под находится
Он капотом в моторном отсеке рядом с аккумулятором, защитной под крышкой.
Фото-схема блока
50А
Предохранители и реле в салоне
Данный расположен блок с тыльной стороны панели приборов.
описание Актуальное схемы блоков будет написано на стороне обратной защитной крышки.
Назначение
Схема
| 1 | 10А Левая фара (ближний 10А) |
| 2 | свет Правая фара (ближний свет) |
| 3 | Электродвигатель 10А очистителя ветрового стекла |
| 4 | 15А света Выключатель заднего хода |
| 5 | 15А Система 15A |
| 6 | впрыска Блок декодера |
| 7 | 5А Система впрыска |
| 8 | Плафон 20А освещения салона, наружные зеркала вида заднего, аудиосистема, часы |
| 9 | 30А Система 10А |
| 10 | впрыска Левая фара (дальний свет) |
| 11 | Правая 10А фара (дальний свет) |
| 12 | 15А сигнал Звуковой |
| 13 | 10А Противоугонная система |
| 14 | 10А габаритные Левые огни, подсветка органов управления |
| 15 | Правые 10А габаритные огни, подсветка органов 15А |
| 16 | управления Аудиосистема, предохранитель прикуривателя, часы, заднего обогрев стекла, центральный коммуникационный блок |
| 17 | Кондиционер 30А |
| 18 | 7,5А Автоматическая коробка передач |
| 19 | 15А фары Противотуманные |
| 20 | 30А Обогрев заднего стекла |
| 21 | Очиститель 15А и омыватель (модель Clio) стекла задка двери |
| 22 | 15А Подушка безопасности |
| 23 | 30А 10А |
| 24 | Электростеклоподъемники Антиблокировочная система тормозов |
| 25 | 10А разъем Диагностический |
| 26 | 30А Вентилятор отопителя |
| 27 | 20А замок Центральный, комбинация приборов, диагностический разъем |
| 28 | Ближний 20А свет |
| 29 | 15А Центральный замок, приборов комбинация, диагностический разъем |
| 30 | 25А Центральный комбинация, замок приборов, диагностический разъем |
За прикуриватель предохранитель отвечает номер 16.
Реле
В зависимости от комплектации, в под салоне торпедой, возле ЦЭБКС, могут следующие находится элементы.
В стекла отличия Вашей схемы и представленного ознакомитесь, материала со схемами рено клио. Возможно найдете Вы там ответ на свой вопрос.
Схема автомобиля - Рено Симбол
Электрооборудование Рено Симбол - сборник цветных схем на русском языке для бесплатного ознакомления с целью самостоятельного ремонта Renault Symbol. Показаны уменьшенные картинки, для увеличения нажмите на схему.
Рено Симбол - электрооборудование
Система запуска и заряда аккумулятора, вентилятор системы охлаждения, диагностический разъём
Надувные подушки безопасности, вентилятор отопителя, топливный фильтр
Схема кондиционера в автомобиле
Схема панели приборов Renault Symbol
Фары - противотуманные, задние, габаритные огни
Поворотники и автосигнализация, корректоры фар, стоп-сигналы
Омыватели фар и освещение салона Рено Символ
Электропривод люка, центральный замок, аудиосистема авто
Управление двигателем и подключение электростеклоподъёмников
Электроника системы впрыска Рено
Условные обозначения на схемах
1. Аккумуляторная батарея
2. Выключатель зажигания
3. Стартер Рено Симбол
4. Генератор
5. Коробка предохранителей под капотом
6. Блок предохранителей/реле/мультитаймера передней панели
7. Кнопка звукового сигнала/переключатель фар
- а – выключатель стартера
- b – габаритные огни/фары
- c – передние противотуманные фары
- d – мигание фарами
8. Выключатель вентилятора системы охлаждения
9. Мотор вентилятора системы охлаждения
10. Резистор вентилятора системы охлаждения
11. Диагностический разъем
12. Блок реле под капотом
- а – реле стартера
- b – реле системы впрыска
- c – реле вентилятора системы охлаждения
- d – реле малой скорости вентилятора системы охлаждения
- е – реле гидроусилителя рулевого управления
- f – реле обогрева топливного фильтра
- g – реле атмосферного давления
15. Электрический насос усилителя рулевого управления
16. Блок управления системой безопасности
17. Преднатяжитель пассажирского ремня безопасности
19. Подушка безопасности водителя
20. Подушка безопасности пассажира
21. Кнопка звукового сигнала/переключатель фар
- а – звуковой сигнал
- b – габаритные огни/фары
- d – задние противотуманные фонари
- e – указатель поворота
22. Звуковой сигнал
23. Прикуриватель Рено Символ
25. Узел вентилятора отопителя
26. Переключатель вентилятора отопителя
- а – переключатель
- b – переключатель кондиционера
- с – переключатель циркуляции
- d – выключатель обогрева заднего стекла
- е – индикатор обогрева заднего стекла
- f – индикатор рециркуляции
- g – индикатор кондиционера
27. Реостат освещения салона
30. Блок управления кондиционером
31. Трехфункциональный переключатель кондиционера
32. Муфта кондиционера
35. Панель приборов
- a – указатель уровня топлива
- b – индикатор иммобилайзера
- c – индикатор системы впрыска
- d – индикатор аварийной зарядки аккумулятора
- e – индикатор резерва топлива
- f – индикатор аварийной температуры
- g – индикатор аварийного падения давления масла
- h – индикатор задних противотуманных фонарей
- i – индикатор противотуманных фар
- j – индикатор правого поворота
- k – индикатор левого поворота
- l – индикатор ближнего света
- m – индикатор дальнего света
- n – индикатор ремней безопасности
- r – индикатор открытой двери
- s – освещение приборов
- t – указатель температуры
- u – индикатор износа тормозных колодок
- v – индикатор ABS
- w – индикатор неисправности тормозной системы
- x – тахометр
- y – спидометр Рено
- z – указатель уровня масла
- a1 – бортовой компьютер
36. Топливный насос/блок датчика уровня топлива
37. Датчик аварийного падения давления масла
38. Датчик ремня безопасности
39. Датчик температуры/аварийного повышения температуры охлаждающей жидкости
40. Датчик износа колодок
41. Датчик аварийного падения уровня тормозной жидкости
42. Датчик положения рычага стояночного тормоза
43. Датчик уровня масла
44. Переключатель стеклоочистителей и стеклоомывателя
- а – кнопка сброса показаний бортового компьютера
- b – очиститель ветрового стекла
- c – очиститель/омыватель заднего стекла
- d – омыватель ветрового стекла
46. Блок управления ABS
47. Датчик левого переднего колеса
48. Датчик правого переднего колеса
49. Датчик левого заднего колеса
50. Датчик правого заднего колеса
51. Часы/указатель температуры наружного воздуха
52. Часы/указатель температуры наружного воздуха/дисплей аудиосистемы
53. Узел наружного зеркала со стороны пассажира (датчик температуры наружного воздуха)
54. Левые габаритные огни
55. Правые габаритные огни
56. Левая фара
57. Правая фара
58. Левый задний фонарь
- а – задний габаритный огонь
- b – лампы заднего хода
- c – стоп-сигналы
- d – указатели поворота
- e – противотуманные фонари
59. Правый задний фонарь
- а – задний габаритный огонь
- b – лампы фонарей заднего хода
- c – стоп-сигналы
- d – указатели поворота
60. Освещение номерного знака
61. Левая передняя противотуманная фара
62. Правая передняя противотуманная фара
65. Верхний стоп-сигнал
66. Выключатель света заднего хода (механическая коробка передач)
67. Модуль автоматической коробки передач
68. Блок управления автоматической коробкой передач
69. Выключатель стоп-сигналов
70. Левый указатель поворота
71. Правый указатель поворота
72. Боковой повторитель левого указателя поворота
73. Боковой повторитель правого указателя поворота
74. Выключатель аварийной сигнализации
75. Управление корректором света фар
76. Мотор левого корректора света фары
77. Мотор правого корректора света фары
80. Приемник инфракрасного излучения
81. Освещение багажного отделения
82. Выключатель освещения багажного отделения
83. Переднее «вежливое» освещение
84. Выключатель в двери водителя
85. Выключатель в двери пассажира
86. Выключатель в левой задней двери
87. Выключатель в правой задней двери
88. Мотор очистителя ветрового стекла
89. Мотор очистителя заднего стекла
91. Насос стеклоомывателя
92. Реле насоса омывателя фар
93. Обогреватель заднего стекла
95. Переключатель зеркала
96. Узел водительского зеркала
97. Аудиосистема Рено Символ
98. Левый передний громкоговоритель
99. Правый передний громкоговоритель
100. Левый передний высокочастотный громкоговоритель
101. Правый передний высокочастотный громкоговоритель
102. Переключатель дверного замка
103. Мотор привода замка двери задка
104. Мотор привода замка левой задней двери
105. Мотор привода замка правой задней двери
106. Мотор привода замка двери водителя
107. Мотор привода замка двери пассажира
108. Мотор привода люка в крыше
110. Мотор привода стеклоподъемника двери водителя
111. Мотор привода стеклоподъемника двери пассажира
112. Переключатель стеклоподъемника двери водителя
113. Переключатель стеклоподъемника двери пассажира на двери водителя
Читайте также:
