Установка ветрового стекла с подогревом на ВАЗ 2110
Все началось летом 2019 года. Прошла неделя сильных дождей. Обратил внимание, что на резиновом коврике, место переднего пассажира в районе правой ноги, мокрая лужа размером пятирублёвую монету. На тот момент не придал этому значения, но некий осадок остался. Через неделю по неосторожности заезжая в гараж слегка поцарапал дверь. Досадно, но ладно.
Откуда вода появилась в салоне?
Обратился к знакомому маляру. Осмотрев машину по кругу, тот указал на правый верхний угол крыши. Типа там пузырьки пошли по краске. «Мелочь, все сделаю» — сказал он. Оставил машину. Через пару часов звонок: «Приходи, посмотришь, что я нашел». И тут я понял, откуда у меня в салоне после дождей появилась вода.
В крыше в правом углу у стекла просто дыра. Стало понятно, нужно переваривать угол крыши. Мелкие пузырьки так же нашлись над задним стеклом под резинкой. Очаги коррозии были и под боковыми резинками, что идут вдоль всей крыши. Было принято решение снять ветровое и заднее стекло. Стекла вырезали. Передаю машину сварщику.
Тот заменил угол крыши. Отвез машину на пескоструйку.
Подготовка машины к покраске и переклейке стекол.
На машине почистили все места, где были очаги ржавчины. Все места, где был голый металл, обработал «цинкор».
Очень интересная штука. Всем рекомендую.
Цепляем провод на (+) акб.
Провод вставляем в ручку с тампоном, что идет в комплекте «цинкор».
Обмокнуть тампон в специальную жидкость и водишь по голому металлу. Через несколько секунд на металле образовывается пленка из цинка. Долго на одном месте не держать! Иначе цинк начнет гореть.
После первого прохода металл становится светло серым. Места где появляются черные точки это глубокая ржавчина и она удалялась гравером с последующим покрытием цинка. Обработал весь металл в 3 слоя, металл стал темно серого цвета с рисунком «цинк». В конце все нужно промыть чистой водой.
Передаю машину на покраску. Маляр нанес грунт для цветных металлов и покрасил всю крышу целиком.
Пока моляр красил крышу, я отправился по магазинам и купил атермальные стекла БОР с полным подогревом. Все нашлось в моем городе.
После покраски произвожу установку стекол. Уплотнительные резинки использую все новые.
Подключение стекла.
Заднее стекло подключил штатно. Ничего особенного там не было. Все как у всех ВАЗ 2110.
А вот с подключением ветрового стекла пришлось повозиться. Для того что бы подключить стекло штатно, как на приоре, пришлось купить подкапотную проводку и салонную проводку с приоры именно той комплектации с подогревом ветрового стекла. Извлекаем из всей косы провода, отвечающие за обогрев ветрового стекла. Получаю 3 отдельные куска проводки:
1. На проводке идет реле управления + кнопка.
2. Силовое реле + выводы на обогрев лобового стекла и вывод питания.
3. Дополнительный жгут который подключается к правой части стекла.
Как сделать обогрев лобового стекла своими руками
Одной из важных составляющих безопасного и комфортного передвижения на автомобиле является хорошая обзорность происходящего на дороге, а особенно это касается холодного времени года. Процесс очистки снегового и ледяного покрова с ветрового стекла - это не только физически утомляющая работа, но и требует определенного времени. Обычно эту работу приходится проделывать поутру, в тот момент, когда срочно нужно куда-то ехать. В последнее время автолюбители немного упростили себе эту задачу, применяя обогрев лобового стекла. Своими руками его можно установить в домашних условиях без существенных на то финансовых затрат. Это изобретение позволяет держать поверхность стекла в незамерзшем состоянии даже при сильных снегопадах и морозах. В этом обзоре приведены типы обогревов и способы их установки на ветровое стекло самостоятельно.
Устройство элемента с подогревом

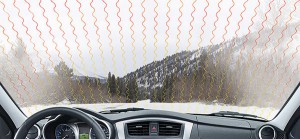

Система обогрева стекла - это набор нитей накала определенного предназначения, которыми оснащается ветровое. Питается это устройство от бортовой сети и электронного блока управления. В зависимости от типа обогрева расположение нитей накала может быть разным. Часто на авто устанавливается только обогрев зоны дворников. Это нужно для очистки их от снежной и ледяной корки, а также для придания эластичности резиновым щеткам. Все остальное работает за счет штатной системы. Обогрев лобового стекла без нитей накаливания также имеет широкое применение. Зачастую такое приспособление устанавливают народные умельцы на авто, стекла которых не оборудованы штатным обогревом.
Второй вариант – это расположение нити по периметру окна. При таком раскладе прогревается полностью все стекло. Первое время после установки электрического обогрева водители чувствуют некий визуальный дискомфорт, так как полосы устройства бросаются в глаза. Но по происшествии некоторого времени глаза привыкают, и водитель их попросту не замечает.
Плюсы и минусы данного обогрева
Как и любое устройство, обогрев лобового стекла в зоне стоянки стеклоочистителей и по всему периметру имеет свои преимущества и недостатки. Сопоставив данные характеристики, автомобилисты сами вправе решать, устанавливать таковые на свои авто или же нет.
Преимущества: ощутимо уменьшается время подготовки транспортного средства перед выездом (снег, лед – все это исчезает за несколько минут), отличный визуальный контроль происходящего на дорогах общего пользования, с внутренней стороны стекло не запотевает и не берется инеем даже в момент простоя.
Недостатки: первое время нити накаливания бросаются в глаза и отвлекают, иногда привыкнуть к ним так и не удается. Если аккумулятор машины не первой свежести, происходит его разрядка при длительном простое авто на стоянке, поэтому нужно следить и не забывать отключать блок обогревателя.
Монтаж различных элементов обогрева
При желании смонтировать на свое авто обогрев лобового стекла своими руками в плоскости стеклоочистителей демонтировать с машины полностью ветровое не обязательно. Достаточно лишь приобрести в автомагазине ленты прогрева и приклеить их с внутренней стороны стекла напротив исходного положения дворников. Выводы проводов подключения обогрева можно провести под пластиковыми элементами салона, таким образом, они не испортят общий вид интерьера. Запитать этот обогрев лобового стекла от прикуривателя будет наилучшим вариантом, так как на летний период его можно просто снять.
Стеклоочистители с прогревом
Зону дворников можно оснастить и иным видом обогрева – это подогрев самих элементов. При этом варианте они сами будут очищаться и способствовать таянию снега. Блок управления нагревательными элементами и блок питания необходимо подсоединить к бортовой электросистеме автомобиля или же подключить обогрев лобового стекла от прикуривателя. Этот способ подключения очень удобен, так как при выходе из строя устройства не нужно ковыряться в проводке авто, а просто вытянуть штекер с разъема штатной розетки.
Обогреваемые элементы устанавливаются вместо штатного комплекта. Электрические провода от них можно провести через технологические отверстия в кузове. Затем в салоне авто под приборной панелью устанавливается блок управления дворниками, блок питания же лучше разместить в подкапотном пространстве. Важно при монтаже в электроцепь дворников установить предохранительный элемент во избежание возможного замыкания.
Заводское стекло с прогревом
Что касается установки полностью обогреваемого покрытия, то здесь дело обстоит иначе. Установить этот обогрев лобового стекла своими руками гораздо сложнее. При этом само ветровое стоит дороже, чем стандартное. Сначала следует демонтировать с авто штатное и зачистить посадочное место от остатков клея. Затем на обогреваемом стекле надо найти концы отводов для подключения. Обычно они расположены в торцевой части стекла. Далее к этим выводам нужно подсоединить электрические провода методом пайки. Соединительные участки необходимо заизолировать при помощи жидких изолирующих материалов. После проделанных работ стекло монтируют на автомобиль, как и стандартное, и приступают к его подключению к электрической бортовой сети.
Способ подключения
Один из выходов обогревателя необходимо подключить к плюсовой клемме аккумулятора с использованием предохранителя. Второй выход подключают непосредственно к системе управления обогревателем, который, в свою очередь, будет контролировать время прогрева стекла. При этом блок-таймер выставляется на определенное время работы, после чего он автоматически отключит прогрев. В основном время работы электрообогревателя зависит от погодных условий и степени обледенения покрытия.
Обогрев лобового стекла своими руками на ВАЗ
Для проведения данных работ нужно уметь работать с обычным паяльником и иметь представление об устройстве и электрооборудовании автомобиля. Если таковых знаний нет, то лучше обратиться за помощью к специалисту. Самостоятельно оснастить стекло этой системой можно двумя способами: монтаж ленты в плоскости стеклоочистителей и наклеивание ее по периметру окна. Зона обогрева дворников была описана выше, так что разговор пойдет о способе установки ленты по краям стекла.
К сожалению, автомобили отечественного производства не оснащаются таким стеклом с завода. Поэтому автолюбители нашли выход из этого положения. Покупают в магазинах самоклеющиеся ленты и сами монтируют их на авто. Это автомобильное дополнение представляет собой обогрев лобового стекла без нитей накаливания. Изготавливается в виде тонкой прозрачной полосы-пленки различной ширины и длины, в зависимости от ее применения.
Монтаж элемента
Перед поклейкой пленки сначала нужно протереть ветошью внутреннюю сторону стекла от разводов и пыли. Клеить полосы следует крайне осторожно, для того чтобы не повредить их и сделать монтаж максимально ровно. После этого обогрев лобового стекла (ВАЗ) нужно запитать в систему электропитания автомобиля. Как и было сказано ранее, один вывод подключаем к плюсовому проводу, а второй - к блоку управления.
Для более удобного использования авто в летний период систему можно оснастить дополнительными элементами управления. Например, в торпедо устанавливается дополнительная кнопка обогрева лобового стекла, которой можно полностью отключить подачу питания к устройству.
После монтажа данного элемента его нужно проверить. Запускаем мотор авто, включаем на несколько секунд обогрев и проверяем его контур с помощью электронного тестера. При правильном подключении устройство покажет на выходе из контура значение 12 В. Это означает, что цепь не имеет разрывов, и система работает.
Вывод
Исходя из представленного обзора, можно определиться в выборе – очищать ветровое вручную и ежедневно тратить на это свои силы и время либо же один раз не полениться и сделать обогрев лобового стекла своими руками. Благодаря наличию в автомагазинах различных дополняющих устройств к авто «теплое» ветровое стекло можно сделать самостоятельно без особых финансовых затрат. После этого ваш автомобиль будет готов к эксплуатации зимой в любой момент, независимо от капризов погоды.
Установка обогрева лобового стекла
Установка обогрева на стеклоочистители лобового стекла
Внутри таких стеклоочистителей находится элемент, который нагревается при помощи тока. Тепло от элемента передается на резинку и корпус щетки, что помогает растопить лед на лобовом стекле за быстрое время. Есть два вида подогрева дворников:
- Активируемые, при включении в прикуриватель
- Активируемые, при нажатии кнопки на пульте, идущим с ними в комплекте.
Все два варианта подключаются через прикуриватель автомобиля. Просто в первом для отключения подогрева, необходимо отсоединить разъем от прикуривателя, а во втором варианте можно просто нажать кнопку на пульте. Все два варианта монтируются следующим образом.
Монтаж
Сделать обогрев щеток просто. Суть схемы подключения: Провод подключается к прикуривателю и выводится с салона в подкапотное пространство к щеткам.
Совет. Не стоит делать так, чтобы после монтажа провод находился рядом с мотором или колектром, так как он расплавится.
С подкапотного пространства провод подключается к щетке. На щетке он фиксируется специальным хомутами, идущими с ней в комплекте.
Достоинства: быстрый обогрев, относительная простота монтажа
Недостатки: будет занят прикуриватель
Типы обогрева лобового стекла
Есть два типа обогрева лобового стекла. Первый предполагает, что стекло будет прогреваться только в зоне автомобильных дворников. А остальная часть поверхности лобового стекла прогреется за счет циркуляции теплого воздуха внутри салона автомобиля постепенно, уже в процессе движения.

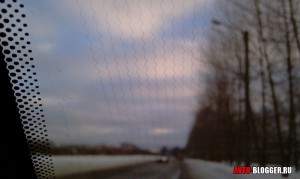

Второй тип подогрева лобового стекла предполагает наличие тонких нагревательных элементов внутри стекла. В этом случае оттаивание стекла происходит практически на всей поверхности за исключением несущественных зон, которые избавятся от наледи чуть позже за счет обогрева стекла теплым воздухом из салона.

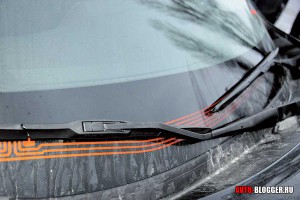

Обогрев зоны покоя дворников лобового стекла

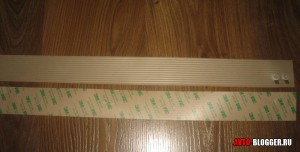

Подогрев зоны дворников осуществляется за счет наклеивания специальной пленки, в которую встроены нагревательные элементы. Эти элементы запитываются от сети автомобиля. Проклейка ленты для обогрева осуществляется на лобовом стекле со стороны салона.
Полностью лобовое не обогревается таким методом, однако греется самая важная его часть для обзора, поэтому этот метод является хорошим.
Монтаж
Для проклейки пленкой для подогрева с тэнами зоны покоя дворников придется либо снимать торпеду либо снимать стекло. Второй вариант проще и дешевле, если обратиться на специализированный сервис.

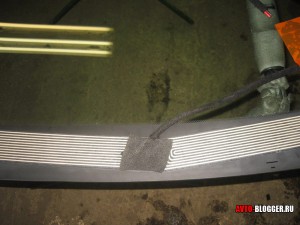

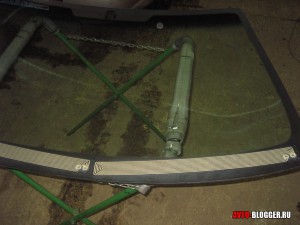

На снятом стекле клеятся тэны, как показано на фото. Важно с краев стекла оставить расстояние в 2 см, так как там будет лежать герметик.
Запитывать этот электрообогрев лучше всего проводом с сечением 1,5 мм.

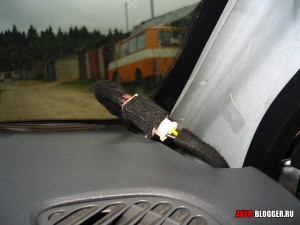

Самый простой вариант подключения оттаиваетеля: параллельно кнопке включения обогрева заднего стекла. Это значит, что, когда включается обогрев заднего стекла, то с ним заработает и обогрев переднего.
Теперь необходимо найти плюс сети. Его можно использовать от любой электрической опции машины, к примеру, от обогрева зеркал. Нужен любой провод, где есть напряжение выше или равное 12 вольтам. Этот провод подсоединяется через выключать и реле.
Важно при установке подогрева не повредить нити накаливания. Потому что для того, чтобы осуществить ремонт нитей подогрева придется снова снимать стекло или торпеду.
Совет. Не стоит включать обогрев лобового в непрогретом салоне, если на улицу меньше -15 градусов. Из-за больших перепадов температур стекло может треснуть.
Достоинства: высокая теплоотдача, быстрота
Недостатки: сложность монтажа
Плюсы и минусы технологии
Если вас заботит вопрос, как выглядит обогрев лобового стекла, можете не переживать, – он не мешает нормальной эксплуатации автомобиля. Преимущество в том, что невооруженным глазом невозможно заметить впаянную в триплекс нить нагрева. Только при многократном увеличении можно увидеть эти волнообразные волоски. Расположение нагревателей довольно близкое, поэтому прогрев происходит быстро и одновременно на всей площади остекления.
Важные преимущества технологии:
- можно экономить время при первом прогреве машины в зимнее и осеннее время;
- не страшно запотевание, обогрев справляется с этим эффектом за несколько десятков секунд;
- обзор улучшается, вы получаете повышенную безопасность эксплуатации машины;
- нет большой нагрузки на автомобильную электрическую сеть, генератор не пострадает.
Есть и недостатки в использовании таких автостекол для иномарок и отечественных машин. Важный минус – продукция редко выдерживает повреждения. При крупном сколе нить может разорваться, что приведет к полному или частичному отказу работы системы. Еще один существенный минус – стоимость такого приобретения.
Обогрев омывающей жидкости
Этот вид обогрева не только помогает зимой растопить слой на стекле, но и летом смыть грязь, так как теплая вода моет лучше холодной. Есть два пути обогрева омывающей жидкости:
- Обогрев бочка омывателя
- Обогрев форсунок омывателя
Обогрев бочонка
Подогрев омывателя осуществляется при помощи специальных пластин с термостатом. Приобрести их можно в любом магазине радиоэлектроники.
Так же как и обогрев щеток и лобового эти пластины подключаются через провод 12 Вольт. К примеру, можно взять провод от обогрева зеркал. Так как эти элементы имеют встроенный термостат, то они способны отключаться при достижении температуры выше 50 градусов.
Зафиксировать пластины на бочке не сложно, так как они самоклеющиеся.
Совет. При использовании данного метода лучше произвести утепление самого бочка омывателя, чтобы он лучше удерживал тепло. Это осуществляется обклейкой его в три слоя фольгой.
Обогрев форсунок
Подогрев форсунок омываетлся лобового стекла осуществляется за счет встроенного сопротивления внутри них. Под действием тока это сопротивление нагревается и передает тепло на омывающую жидкость.
Такие форсунки можно либо купить, либо сделать самому. Предпочтительнее второй вариант, так как первый стоит дорого. Можно купить обыкновенные дешевые форсунки и внедрить в них нагревающий элемент. Этим элементом является резистор на 300 ом, который можно приобрести в магазине радиоэлектроники за 20 рублей. Потребуется 4 штуки.
Для размещения резистора внутри, в пластиковом корпусе форсунки нужно просверлить паз.
Вставив в паз резистор, производим его подключение.
Припаиваем провода к концам резистора и подключаем их, например, через обогрев заднего стекла. Такой отопитель лобового стекла отличается быстротой нагрева жидкости.
Лобовые стекла с подогревом цена
Цена на лобовое стекло с подогревом начинается от 5 тыс. рублей и может доходить до 40 тыс. рублей, в зависимости от модели, марки автомобиля и его функционалу. Так, к примеру, на ВАЗ 2110, цена на лобовое стекло с одним подогревом составляет 5 тыс. рублей. В то же время на лобовое стекло с подогревом и датчиком осадков для Land Rover Discovery 4, цена находится в пределах 34-36 тыс. рублей.
Средняя цена на установку лобового стекла с подогревом в специализированной автомастерской составляет 2,3-2,5 тыс. рублей. Она складывается из двух суммы, а именно первая за замену самого стекла, вторая непосредственно за его подключение. Так замена стекла в среднем стоит 1,5 тыс. рублей, подключение подогрева 1 тыс. рублей.
Приобретение нового переднего стекла с подогревом
Вариант является хорошим, если есть комплектация вашего автомобиля с функцией обогрева переднего стекла. Можно просто приобрести такое стекло и монтировать вместо старого. Эта деталь будет оригинальной и качественной.
В случае отсутствия такой комплектации можно приобрести китайское неоригинальное стекло с подогревом. Этот вариант уже является лотереей, потому что не факт, что это лобовое будет работать хорошо.
Не стоит забывать, что это стекло придется монтировать либо самостоятельно, либо на сервисе. Лучше всего самостоятельно, потому что приобретение нового стекла с подогревом является дорогой покупкой (стоимость таких стекол начинается от 10 000 рублей).
Достоинства: при покупке оригинала, самый качественный вариант.
Недостатки: дороговизна, риск некачественной продукции при покупке неоригинала.
Щетки дворника с подогревом
Еще один способ обогрева лобового стекла заключается в установке щеток дворника со встроенными в них нагревательными элементами. Такие дворники нельзя включать при температуре ниже минус 15 градусов, в противном случае стекло потрескается. Установка щеток своими руками трудностей не вызывает, ведь там стандартные крепления-защелки. Единственная трудность с подведением проводов к дворникам. В большинстве случаев никакие провода не выдерживают больше 18 месяцев. Из-за движения дворников металлическая жила в них переламывается. Схема подключения к аккумулятору такая же, как для стекла со встроенным подогревом. Как и описанный выше подогрев, этот способ подходит лишь для небольшого мороза и слабого оледенения стекла. При сильном морозе или обледенении теплые дворники бесполезны.
Использование предпускового подогревателя
Это второй по эффективности метод, не имеющий ограничений по температуре воздуха или степени обледенения стекла. Единственный недостаток в том, что для него требуется плавно, в течение 3–5 минут увеличивать температуру подаваемого воздуха. Очевидный плюс этого метода – увеличение температуры воздуха внутри салона и легкий пуск мотора в любой мороз. Для реализации этого способа вам потребуются только электрический, бензиновый или дизельный предпусковой подогреватель, шланги и хомуты. Ведь электрическая часть таких устройств не связана с проводкой автомобиля. Стоимость подогревателей, которые работают от розетки 220 вольт, составляет 1–6 тысяч рублей. Стоимость автономных бензиновых и дизельных подогревателей не слишком плохого качества начинается от 20 тысяч рублей. Подгреватель включают в разрыв нижнего или верхнего шланга малого круга охлаждения, обеспечив движение антифриза в ту же сторону, что в работающем моторе. После того, как завершена установка и подключение подогревателя, необходимо проверить все соединения на утечку.
Статья в тему: Какой штраф грозит владельцу, если он не вписан в страховку

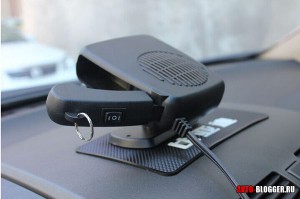

Использование тепловентилятора
Этот метод не отличается высокой эффективностью из-за малого напряжения аккумулятора. Наиболее мощные автомобильные тепловентиляторы потребляют до 25 ампер, поэтому для них необходимо использовать специальный прикуриватель или подключать напрямую к аккумулятору. При таком токе они выдают мощность около 300 ватт, поэтому для отогревания стекла потребуется около 40 минут. И не факт, что после такой нагрузки, в аккумуляторе хватит заряда, чтобы завести холодный мотор. В какой-то мере может помочь использование тепловентиляторов мощностью 1,5–2 кВт, работающих от напряжения 220 вольт. Эти тепловентиляторы необходимо устанавливать так, чтобы они не обдували впрямую лобовое или боковые стекла, иначе при сильном морозе это приведет к их растрескиванию. Не всегда есть возможность проложить в салон провод от ближайшей розетки и использовать тепловентилятор, поэтому такой метод не слишком эффективен.
Вывод
Для борьбы с наледью наиболее эффективны лобовое стекло со встроенным подогревом и предпусковой подогреватель двигателя. Оба способа обойдутся недешево и для реализации требуют многих знаний и умений. Поэтому многие автовладельцы не решаются сделать их самостоятельно и обращаются в автомастерские, что еще больше увеличивает затраты. Обогрев зоны дворников эффективен лишь в теплых регионах, где температура не опускается ниже минус 15 градусов и не бывает сильных снегопадов. Все рассказы о том, что две полоски в зоне дворников позволяют сделать эффективный обогрев стекла в любой мороз, являются лишь нечестным рекламным ходом. И нередко заканчиваются растрескиванием и заменой стекла. Поэтому не экспериментируйте, ставя под угрозу безопасность лобового стекла.
Поделитесь с друзьями в соц.сетях:
Покупка специального дополнительного обдува
Это самый дешевый и плохо работающий метод. Множество реклам этих устройств в интернете и по телевизору говорят об обратном, однако не стоит им верить. Проблема такого обогревателя лобового стекла заключается в том, что тепло будет распространяться не равномерно, а в определенной точке. Сами по себе такие вентиляторы для обогрева являются маломощными, поэтому придется долго ждать, пока они растопят стекло. Однако такой дополнительный обдув очень легко монтировать: просто установить на приборную панель и включить в прикуриватель. Дополнительный электрообдув является хорошим только, если вы долго прогреваете мотор машины (вместе с ним можно успеть прогреть и лобовое).
Достоинства: Простота монтажа, дешевизна
Недостатки: Долгое время прогрева, неравномерная плоскость прогрева
Почему при включении подогрева зоны дворников появляются трещины на лобовом стекле автомобиля?
При установки самодельных лент подогрева зоны дворников, которые прячутся под пластик приборной панели и включаются с помощью выведенной в салон кнопкой запуска подогрева, также, как правило, не возникает никаких проблем. Но иногда автовладельцы жалуются на то, что лобовое стекло треснуло.
Достаточно просто прочитать инструкцию по эксплуатации устройства подогрева и понять, что некоторые ленты работают всего в двух режимах: на полную мощность, либо отключаются (у них нет термореле). Если у вас установлен подобный прибор подогрева зоны дворников и очень низкая температура в салоне автомобиля, включать подогрев зоны дворников нельзя. Дождитесь когда прогреется салон автомобиля и лишь после этого включайте подогрев.
Также, нужно понимать, что лобовые стекла, у которых подогрев является штатным устройством, значительно отличаются по своим техническим характеристикам от обычных стекол и стоят в разы дороже. Так что, если вы установили самодельный подогрев зоны дворников, подождите когда из дефлекторов обдува пойдет теплый воздух и лишь потом включайте подогрев, особенно это важно при температурах от -20°С и ниже.
Замена лобового стекла с подогревом
Если вы не являетесь специалистом и плохо знакомы с электрической системой автомобиля. Установку и замену лобового стекла с подогревом следует выполнять только в специализированной автомастерской. Где это сделают максимально быстро и качественно, плюс ко всему дадут гарантию.
При замене простого лобового стекла, на лобовое стекло с функцией подогрева. Следует учитывать реальные возможности всей электрической системы автомобиля и непосредственно самого аккумулятора. Замена лобового стекла с подогревом выглядит следующим образом:
обогрев ветрового стекла
Т.к. нисколько не электрик, то схема возможно будет странной для кого-то:
Плюс на кнопку взят с контакта БК (появляется при включенном зажигании, типа защита от забывчивости), минус кнопки — под капотом, рядом с реле.
Реле установлено на правом стакане (больше свободного места для маневров), поэтому плюс с АКБ идет через всю жабу. Предохранителя на провод с АКБ пока нет, не могу найти 50А с гнездом. Минус, собственно, под обивкой потолка, от верхнего разьема.
После реле выход на контуры идет с одного провода, но раздваивается на 2 предохранителя (оба на 20А, пока справлялись), т.е. каждый предохранитель отвечает за свой контур. И уж после предохранителей идут провода на контуры стекла. Изначальный мой косяк — надо было перепаять общий провод из колодки до предохранителей на другой, более мощный, хотя бы 6 мм2, т.к. через него пойдет ток на оба контура.
Каждый провод — в своей гофре, просто так получилось, но места все равно много не заняло.
Вроде нелогично после 70А ставить 20А, но подумал, что здесь стекло само берет столько ампер, сколько ему требуется, не случайно пишут в характеристиках 17-25А на контур, т.е. эта величина не постоянная. Поэтому и через предохранитель пойдет только нужное количество ампер. А реле 70А — это просто некий запас прочности.

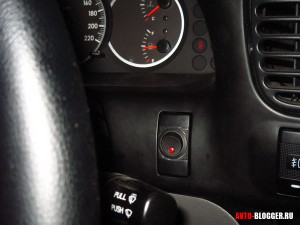

С кнопкой тоже тюнинх. Заменил стандартный слабенький smd-диод на другой более яркий, подцепил через резистор 1кОм подсветку кнопки к подсветке ручки заслонок.
ИТОГО:
Потребовалось (общий принцип — все пропаянное — в термоусадку, все провода — в гофру, все гофры — в общий "жгут"):
реле 70А с колодкой
предохранители на контуры — надо вроде по 30А, пока стоят 20А.
— провода 4 кв.мм (длина подбирается в зависимости от того, где и как все будет расположено, у меня на правом стакане)
гофра разрезная на силовой провод, диаметр примерно 1 см, меньше не пойдет — провод в месте пайки+термоусадка=увеличение диаметра в этом месте
— провод 0,75 или другой тонкий на кнопку и на массу
гофра разрезная на тонкий провод (тоже с учетом того, что места пайки и с термоусадкой делает больше диаметр)
клемма для массы от реле (у меня — клемма медная луженая под М6)
термоусадка на провода — изоляция пропаянных контактов
— термоусадка на колодку реле — из этой колодки на выходе оказалось очень много проводов, и почти все в гофре ;), поэтому усилил это место ну очень широкой термоусадкой (в обычном состоянии она была примерно 5 см шириной)
— термоусадка 2см шириной — для изоляции места стыка гофры и плоского штекера от самих контуров
кнопка с колодкой
— болт м6 1-1.5 см, гайка, шайба плоская, шайба гровера (чтобы это все не разболталось со временем), ну или гайка с пластиковым кольцом
какой-нибудь инструмент для съема изоляции с проводов, типа узкогубцы электрика с калиброванными отверстиями 0,5-0,75 и т.д.- очень упрощают сборку, т.к. много проводов разных диаметров. Хотя некоторые не парятся по этому поводу — греют зажигалкой и быстро сдергивают изоляцию. Лично как-то после съемника изоляции совершенно не хочется применять другие методы.
газовая горелка из хозмага (слово-то какое ностальгическое…) — пригодилась только для "ну очень широкой термоусадки", зажигалкой ее фиг прогреешь, а за феном лень было идти.
зажигалка для тонкой термоусадки (хитрость — турбо зажигалка позволяет греть усадку в любом положении)
очень тонкая отвертка/шило/прочая тонкая хрень — пригождалась пару раз для извлечения клемм из колодок, когда требовалось крутить провод для круговой пропайки (ну не лудильщик, что поделать)
ножницы для обрезки термоусадки
пластиковые стяжки — сборка проводов в гофрах в единый пучок, прокладка гофр по моторному отсеку
мини-бокорезы для обрезки хвостиков стяжек — тоже повышают комфорт в работе, как и съемник изоляции.
шуруповерт или дрель для сверления отверстия в потолке для массы + сверло, ессно.
— ну и инструмент для демонтажа-монтажа жабо и дворников
Как сделать обогрев лобового стекла своими руками
В холодное время года такая опция, как обогрев лобового стекла, может значительно облегчить процесс использования автомобиля. Наличие данной системы позволяет прогреть окно и избавиться от запотевания, а также льда на его поверхности.
Что собой представляет система обогрева стекла?
Система подогрева лобового стекла в машине представляет собой набор нитей накаливания, которые устанавливаются на рабочую поверхность. Питание осуществляется от электрической сети авто, а также микропроцессорного блока. Месторасположение накаливающих нитей может быть разным в зависимости от разновидности системы. Сами нити могут располагаться по периметру поверхности стекла, это обеспечивает возможность подогрева всего окна.
Многие транспортные средства оборудуются системой обогрева щеток стеклоочистителей, это позволяет избавиться от наличия заснеженности и ледяной корки. Также такое устройство обеспечивает лучшую эластичность резиновых дворников. Нагревательные компоненты системы устанавливаются в нижней части ветрового стекла. Наличие такого обогрева позволяет предотвратить повреждение щеток стеклоочистителя после их примерзания к поверхности окна.
Существует вариант установки специальной металлизированной прослойки между составляющими частями окна. Эта прослойка применяется в качестве нагревательного компонента. Данному типу технологии не страшны сколы, они никак не повлияют на ее функциональность.
Монтаж различных элементов обогрева своими руками
Установку системы обогрева лобового стекла можно выполнить самостоятельно. Прежде чем приступить к процессу, надо определиться с типом устройства, который будет использоваться.
Установка стеклоочистителей с прогревом
Один из самых простых вариантов — установить щетки стеклоочистки с обогревом. Для этого надо заранее приобрести соответствующие дворники.
Инструкция по установке устройства
- Производится демонтаж старых щеток стеклоочистки. Для этого от поводков отсоединяются дворники.
- Вместо старых элементов выполняется установка новых. К ним подключены провода, надо быть аккуратным, чтобы не повредить их.
- Электроцепь при установке щеток фиксируется на поводке. Для крепления используется пластмассовый хомут либо термоусадочная трубка. При фиксации крайне важно не повредить провод, чтобы не допустить некорректной работы системы.
- Выполняется монтаж управляющего блоки системы, он устанавливается под капотом авто. Важно выбрать такое место, в котором на модуль не будут воздействовать повышенные температуры. При перегреве устройство быстро выйдет из строя или будет функционировать некорректно. Блок надежно фиксируется, чтобы не допустить его вибрирования при движении автомобиля. Допускается установка устройства в салоне, под контрольным щитком.
- От щеток стеклоочистки к модулю прокладывается проводка. Для укладки используются отверстия, имеющиеся в кузове. При выполнении этой задачи важно помнить, что провода не должны просто висеть и прикасаться к движущим частям кузова или другим механизмам. Их надо зафиксировать с помощью хомутов. После укладки проводки производится подключение контактов электролиний к управляющему устройству.
- Для качественной защиты электролинии в цепь надо добавить предохранительное устройство. Его наличие обеспечит целостность цепи и предотвратит короткое замыкание в системе.
Контактные элементы модуля надо подключить к АКБ. Электроцепь красного цвета соединяется с положительным выводом батареи, а черный можно подключить к любому контакту массы. Он должен быть заземлен.
- Кнопка для управления (активации и отключения) обогревательной системы выводится в салон машины. Если конструкция устройства не подразумевает наличие клавиши, то контакты надо подключить к подрулевому переключателю. Для установки самой кнопки в центральной консоли салона авто нужно сделать отверстие соответствующих размеров и установить элемент в него.
Приобретение заводского стекла с прогревом
Помимо самого стекла со встроенной обогревательной системой, для установки потребуется набор отдельных деталей и элементов.
- управляющий модуль системы, выполненный в виде реле;
- электроцепи с различным сечением;
- предохранительные устройства разного номинала, выбор которого зависит от электрических характеристик системы;
- паяльник с оловом и канифолью;
- преобразовательное устройство тока и напряжения.
Как самостоятельно установить и подключить устройство?
Алгоритм установки состоит из нескольких этапов:
- Сначала производится снятие старого лобового стекла. Для этого с него рекомендуется снять зеркало, демонтировать дворники, чтобы не мешали, и прочие элементы. Когда стекло будет свободное, надо частично разобрать пылевую защиту, установленную в моторном отсеке машины. Производится демонтаж пластиковой обивки и прочих компонентов.
Выполняется удаление остатков клея, и с использованием специальной струны лобовое стекло отсоединяется от кузова транспортного средства. В результате демонтажа по периметру окна останутся остатки герметика, его надо удалить. Все шаги по удалению старого стекла выполняются осторожно, чтобы не повредить кромку поверхности. Иначе возможна травма.
- Затем выполняется монтаж нового стекла с подогревом. Перед установкой место, где оно будет размещено, надо тщательно очистить и обезжирить. Нужно подождать, пока стекут остатки реагента. По периметру окна наносится клеевая основа, и на нее фиксируется само стекло. Его надо качественно закрепить и подождать, пока все проклеенные элементы соединятся. В зависимости от типа стекла и производителя время высыхания клеевого состава может отличаться.
- Затем надо найти выводы для подключения кабелей, размещенные на кромках стекла. К ним выполняется подсоединение проводов, которые будут использоваться для питания нагревательных компонентов. Места, где осуществляется пайка, надо залить расплавленным составом из электрического пистолета.
- Следующим этапом будет электрическое соединение стекла с бортовой сетью машины. Надо выполнить подключение электролинии, которая будет питать размещенные на поверхности стекла компоненты накала. Необходимый контакт устанавливается в электроцепь генераторного устройства, реле и компонентов прогрева. В качестве элемента питания используется генераторная установка, но не АКБ, поскольку батарея быстро разрядится и ее срок службы снизится. Управляющий блок или реле устанавливается в салоне машины. Реле — деталь, на которой в данном случае экономить нельзя.
- Если стекло с обогревом оснащается таймером, то к нему также выполняется подключение. Это устройство будет использоваться для установки временного интервала для прогрева поверхности.
При подключении можно соединить контакты стекла не с генераторным устройством. Допускается подключение электроцепей к кнопке управления системой прогрева заднего стекла.
Монтаж прогревающей ленты по периметру окна
Если не снимать стекло, то установить систему обогрева можно так:
- Производится демонтаж центральной консоли в салоне машины или ее верхней части, если есть возможность. Это позволит обеспечить свободный доступ к нижней части поверхности стекла.
Низ лобового стекла тщательно очищается от пыли и загрязнений. С помощью растворителя поверхность обрабатывается, это позволит ее обезжирить.
- Сама лента обычно делится на два отрезка. Сначала производится фиксация одного из них. Ленту надо наклеить в том месте, где прилегают щетки стеклоочистителя к поверхности стекла. При фиксации обязательно надо следовать указаниям, приведенным в сервисном мануале к элементу.
- Аналогичным образом выполняется фиксация второго куска ленты, если она разделена на две части.
- Следующим этапом будет подсоединение контактов обогревательной ленты к бортовой сети машины. Если на элементе есть только выводы для подключения питания, то к ним надо припаять провода.
- Затем производится подключение реле или управляющего блока. В электроцепь устанавливается предохранительное устройство, которое позволит защитить систему от замыкания.
- Выполняется подключение к контактным элементам электроцепей, по которым будет производиться питание системы. Рекомендуется выполнить соединение контактов с кнопкой активации прогрева заднего стекла. Если имеется отдельная клавиша, то она выводится на торпеду в салоне машины, а питание подключается к контактам АКБ.
Обогрев лобового стекла. Своими руками любого автомобиля
Ну что ребята зима во всю свирепствует, выпадает снег, лед лежит на дорогах, машину нужно прогревать по утрам, в общем некомфортная погода. Но наверное каждый из нас с утра, боролся с обледенением лобового стекла автомобиля. Лично я никогда не забуду ледяной дождь, который превратил мой авто просто в большую льдинку! Однако сосед по стоянке пришел, запустил двигатель, включил обогревы стекол (переднего и заднего), через 3 – 5 минут у него они оттаяли, и он спокойно уехал. А вот мне пришлось торчать на стоянке около 30 минут и ждать пока 2 – 3 сантиметровый слой льда растопит печка. Эх, сделать бы самому подогрев спереди! А знаете ведь это реально …
СОДЕРЖАНИЕ СТАТЬИ
Но вот у многих японских, немецких (и прочих) производителей таких элементов просто нет! Они заточены под более-менее мягкий климат, а поэтому инженерам даже в голову такое не приходит! Хотя мы в этом нуждаемся.
Для начала как работает классический обогрев
Как мы знаем стекло автомобиля, особенно лобовое и заднее состоит из двух слоев, между ними находится клейкий состав обычно похожий на пленку. Делается это для того чтобы стекло не разлеталось в мелкие осколки при аварии, а просто «мялось».
Поэтому появляется вопрос, а можно ли установить своими руками? Оказывается можно, есть несколько решений этого вопроса.
Любое стекло с подогревом
Да, да вы не ослышались, это самый простой и эффективный путь. Дело в том, что сейчас многие компании, которые делают неоригинальные запчасти, уже давно штампуют стекла с нитями почти на любую модель, как правило, это Китайские компании.
Помимо приобретения и установки, вам нужно будет проложить проводку и сделать выключатель. Но думаю это не проблема, многие сажают на подогрев заднего стекла. То есть при включении, обогреваются сразу обе стороны передняя и задняя. Конечно, это не дешево, на рядовую иномарку класса «B» или «С», может достигать до 10000 рублей. А если ставите оригинал (такое тоже бывает – например, на комплектациях уровнем выше идут обогревы), то цена может доходить до 30000 рублей и это без учета работы и проводки электрики! Зато зима нам нипочем! Также польза и в осеннюю погоду, когда стела потеют.
Полоски обогреватели
Однако, если положить руку на сердце – то не на все автомобили бывают такие «лобовухи», на некоторые не найти, даже китайские, например я сколько не искал (на свой Chevrolet AVEO) так и не нашел! Поэтому нужно довольствоваться малым.
Под малым я имею в виду обогрев зоны дворников, если взять его достаточно мощный, то он способствует быстрому оттаиванию всего стела. Так как же это реализовать?
Давно уже на рынке существуют клеящиеся полоски, зачастую они прозрачные, а зачастую нет. Просто приклеиваем их снизу около панели, проводку прячем под пластик, и опять же подключаем к заднему обогреву.
Стоимость полоски длиной в 350 мм и толщиной в 50 мм – 450 рублей, если длина 550, цена – 600 рублей. Ссылки давать на контору не буду, однако наш отечественный производитель носит аббревиатуру «НЩС». Просто набиваем в поиске – «подогрев зоны дворников НЩС», выйдут десятки сайтов, где сможете заказать.
Обдув лобового стекла
Даже и не знаю писать про это или нет! Просто чувствую, полетят сейчас в меня «помидоры», но упомянуть стоит. Сейчас просто завались всевозможных электрических обогревателей, которые якобы не только могут растопить лобовое стекло, но и прогреть салон машины! Про такие писал здесь.
Лично я сам задумываюсь что-нибудь замутить, но у меня, скорее всего, выбор падет на прозрачные полоски – подогрев зоны дворников, купить для моей модели стекло с обогревом не получается.
Сейчас небольшое видео, по теме смотрим.
На этом заканчиваю, читайте наш АВТОБЛОГ.
(14 голосов, средний: 4,21 из 5)
Подогрев лобового стекла: лобовое стекло с подогревом своими руками
Как известно, запотевание и обледенение лобового стекла в значительной степени усложняет эксплуатацию автомобиля в зимний период. Более того, расход топлива заметно увеличивается по причине того, что сначала требуется прогреть двигатель, затем лобовое стекло, а уже после удается убрать снег и лед.
Конечно, можно установить системы автозапуска двигателя или Вебасто, чтобы мотор оставался теплым. Также некоторые водители предпочитают использовать химию типа «антилед» и т.п.
Однако, как показывает практика, если основной задачей является необходимость быстро нагреть только стекло, рядовому автолюбителю проще поставить обогрев ветрового стекла. Далее мы рассмотрим, как сделать лобовое с подогревом своими руками.
Лобовое стекло с подогревом: что нужно знать
Итак, подогрев стекла в случае с ветровым остеклением позволяет быстро подготовить машину к поездке зимой. Некоторые автомобили среднего и высокого класса уже имеют стекла с электроподогревом, в том числе и лобовое.
Начнем с того, что стекло автомобиля имеет два слоя, между которыми есть клейкий состав (напоминает пленку). Это нужно для того, чтобы при ударе стекло трескалось и сминалось, но не разлеталось на осколки. Другими словами, повышается безопасность.
К сожалению, на подавляющем большинстве авто лобовое стекло отдельно не обогревается. В таком случае решение установить подогрев лобового стекла своими руками является вполне доступным и простым способом получить данную опцию в авто.
По этой причине нижняя часть стекла и область, где лежат щетки дворников, а также прогрев по контуру будут наиболее правильными местами установки подогрева лобового. Главное, чтобы при установке подогрева не страдала обзорность.
Единственное, улучшенные варианты могут иметь отдельный блок управления с таймером автоматического отключения питания по времени. Также в комплекте может идти кнопка обогрева лобового стекла и т.д.
Как установить подогрев лобового стекла
При установке нитей важно приклеить нити так, чтобы прогревать линию контакта рабочих кромок щеток стеклоочистителя с самим стеклом. Это позволит избежать отрыва примерзшей резинки и дефектов лезвия в том случае, если дворники будут включены случайно или слишком рано, то есть пока лед не растаял. Также может срабатывать и датчик дождя, при этом дворники еще не отогрелись.
Также при установке лент важно разметить, где будут подключаться к нитям провода питания. Это в значительной степени упрощает монтаж. Саму проводку на обогрев лобового стекла можно спрятать под накладками передних стоек (если они без Airbag и/или их можно снять без трудностей).
Еще добавим, что при выборе предохранителя для обогрева стекла можно поставить предохранитель 10 А. Если же подогрев мощный, тогда можно заменить такой предохранитель на аналог 15А.
Еще нужно поставить выключатель (кнопку) подогрева лобового стекла. Такой выключатель желательно подбирать с износоустойчивой клавишей и контактами для мощных энергопотребителей, а также с надежным корпусом, который не будет плавиться. Для таких задач лучше выбирать подходящий выключатель автомобильный.
Параллельно можно использовать подключение подогрева лобового к подогреву заднего стекла, однако делать этого не рекомендуется по причине больших нагрузок. Лучше создать полностью отдельную схему.
Подключить лобовое стекло с подогревом лучше в области моторного отсека, выведя туда провода. При этом провод «+»также нужно заводить в салон, чтобы подключить кнопку обогрева лобового стекла. Такой подход позволит включать обогрев стекла только с кнопки из салона и только при включенном зажигании.
Замена лобового стекла на ветровое стекло с подогревом
Еще одним способом, который может быть выбран владельцем по тем или иным причинам (например, имеющееся стекло повреждено и подлежит замене), является установка лобового стекла с подогревом.
Важно понимать, что такое стекло, особенно оригинальное, будет стоить достаточно дорого. Зачастую, приходится выбирать из более доступных аналогов. В этом случае предельно важно выбрать качественное изделие, причем независимо от того, стекло с подогревом или не имеет его.
Саму замену лобового стекла лучше доверить опытным специалистом, которые аккуратно снимут старое стекло, затем правильно поставят новое, проклеят и просушат. В случае если ставится лобовое с подогревом, можно договориться, чтобы мастера вывели провода в удобном для подключения месте.
Полезные советы
Как видно, если нужен обогрев лобового стекла, купить монтажный комплект или заменить лобовое стекло на аналог с подогревом сегодня не составляет труда. При этом второй вариант потребует предельно ответственного подхода, так как всегда есть риск замены стекла без подогрева на стекло с подогревом худшего качества. Особенно это касается дешевых китайских стекол.
По этой причине опытные специалисты рекомендуют в комплексе отдельно устанавливать подогрев дворников, форсунок омывателя лобового стекла, а также самого стекла. Такое решение позволяет избежать необходимости менять само стекло, а также упрощает эксплуатацию ТС в холодное время года.
Рекомендуем также прочитать статью о том, как установить или выполнить ремонт обогрева заднего стекла автомобиля. Из этой статьи вы узнаете об особенностях установки подогрева стекла, а также как отремонтировать подогрев заднего стекла.
Основная задача – грамотно провести проводку и правильно подключить все решения (защитить провода от обрыва, а также замыкания, поставить предохранители, реле, выключатели и т.п.).
Что в итоге
Как видно, наличие обогрева лобового стекла в значительной степени облегчает эксплуатацию автомобиля в зимний период. При этом возможность установить обогрев лобового стекла без замены самого стекла позволяет иметь данную опцию в любом автомобиле при такой необходимости.
Рекомендуем также прочитать статью о том, как установить кнопку запуска двигателя старт-стоп в автомобиль. Из этой статьи вы узнаете об особенностях кнопки запуска двигателя, как выбрать кнопку запуска мотора, а также на что обращать внимание при монтаже.
Читайте также:
