Замена задних тормозных трубок рено меган 2

Обновлено: 11.02.2025

На Рено Меган 2 установлены четыре тормозных шланга: два на основании кузова для соединения трубопроводов соединения на балке задней подвески и два передних тормозных шланга.

Замена тормозных шлангов передних колес

Подставляем под задние колеса упоры и поднимаем переднюю часть автомобиля.

Снимаем передние колеса.

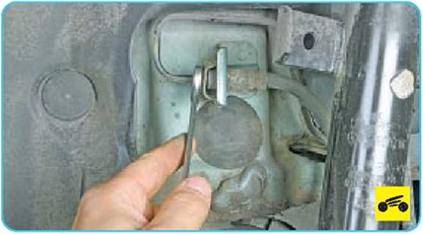

Отворачиваем гайку крепления трубопровода и надеваем на трубопровод заглушку

Снимаем тормозной шланг с кронштейна амортстойки

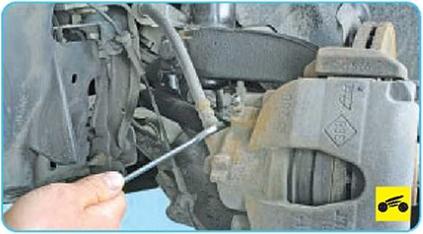

Вывертываем штуцер шланга из рабочего цилиндра тормозного механизма переднего колеса

Снимаем тормозной шланг с автомобиля

Устанавливаем шланг в обратной последовательности. Также заменяем шланг с другой стороны. После замены шланга прокачиваем тормозную систему.

Замена тормозных шлангов задних колес

Подставляем упоры под передние колеса, поднимаем заднюю часть автомобиля и снимаем задние колеса.

Отворачиваем две гайки крепления трубопроводов, закрепленных на балке задней подвески

Отводим трубопроводы в сторону и ставим заглушки от клапанов прокачки.

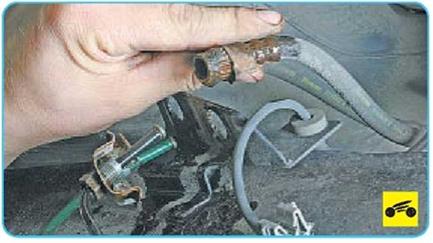

Извлекаем наконечники шлангов из кронштейна балки задней подвески

Откручиваем две гайки крепления трубопроводов, закрепленных на основании кузова

Снимаем тормозные шланги с кронштейна основания кузова

Устанавливаем шланги в обратной последовательности. После замены шлангов прокачиваем тормоза.

Замена трубопроводов тормозной системы

Устанавливаем автомобиль на подъемник или смотровую яму.

Отсоединяем минусовую клемму аккумулятора.

Откручиваем гайки трубопроводов на гидроэлектронном модуле ABS

Поддеваем и извлекаем фиксаторы крепления и снимаем шумоизоляцию

Освобождаем трубопроводы из держателей

Отворачиваем гайку крепления трубопровода к шлангу тормозного механизма переднего колеса

Также откручиваем гайку крепления трубопровода с другой стороны.

Снимаем трубопроводы тормозных механизмов передних колес.

Откручиваем гайку крепления трубопровода к рабочему цилиндру тормозного механизма заднего колеса.

Также откручиваем трубопровод с другой стороны

Откручиваем две гайки крепления трубопроводов закрепленных на балке задней подвески

Отводим трубопроводы в сторону

Снимаем с держателей трубопроводы закрепленные на балке задней подвески

С правой стороны на основании кузова откручиваем две гайки переднего крепления грязезащитного щитка

Отворачиваем четыре гайки крепления заднего грязезащитного щитка

Снимаем грязезащитный щиток

Выводим трубопроводы из держателей на основании кузова в задней части

Выводим трубопроводы из держателей в передней части кузова

Устанавливаем трубопроводы в обратной последовательности.

Убедитесь, что тормозные трубопроводы закреплены в держателях без пережатия и что трубопроводы не перехлестнуты друг с другом. При перехлесте тормозных трубопроводов плохо работают ABS и система стабилизации траектории.

Замена тормозных шлангов передних колес

Подставляем под задние колеса упоры и поднимаем переднюю часть автомобиля.

Снимаем передние колеса.

Отворачиваем гайку крепления трубопровода и надеваем на трубопровод заглушку

Снимаем тормозной шланг с кронштейна амортстойки

Вывертываем штуцер шланга из рабочего цилиндра тормозного механизма переднего колеса

Снимаем тормозной шланг с автомобиля

Замена тормозных шлангов задних колес

Подставляем упоры под передние колеса, поднимаем заднюю часть автомобиля и снимаем задние колеса.

Отворачиваем две гайки крепления трубопроводов, закрепленных на балке задней подвески

Отводим трубопроводы в сторону и ставим заглушки от клапанов прокачки.

Извлекаем наконечники шлангов из кронштейна балки задней подвески

Откручиваем две гайки крепления трубопроводов, закрепленных на основании кузова

Снимаем тормозные шланги с кронштейна основания кузова

Устанавливаем шланги в обратной последовательности. После замены шлангов прокачиваем тормоза.

Замена трубопроводов тормозной системы

Устанавливаем автомобиль на подъемник или смотровую яму.

Отсоединяем минусовую клемму аккумулятора.

Откручиваем гайки трубопроводов на гидроэлектронном модуле ABS

Поддеваем и извлекаем фиксаторы крепления и снимаем шумоизоляцию

Освобождаем трубопроводы из держателей

Отворачиваем гайку крепления трубопровода к шлангу тормозного механизма переднего колеса

Также откручиваем гайку крепления трубопровода с другой стороны.

Снимаем трубопроводы тормозных механизмов передних колес.

Откручиваем гайку крепления трубопровода к рабочему цилиндру тормозного механизма заднего колеса.

Также откручиваем трубопровод с другой стороны

Откручиваем две гайки крепления трубопроводов закрепленных на балке задней подвески

Отводим трубопроводы в сторону

Снимаем с держателей трубопроводы закрепленные на балке задней подвески

С правой стороны на основании кузова откручиваем две гайки переднего крепления грязезащитного щитка

Отворачиваем четыре гайки крепления заднего грязезащитного щитка

Снимаем грязезащитный щиток

Выводим трубопроводы из держателей на основании кузова в задней части

Выводим трубопроводы из держателей в передней части кузова

Устанавливаем трубопроводы в обратной последовательности.

Заменяйте трубопроводы, если на них обнаружены надрывы и потертости. Заменяйте шланги при наличии повреждения и вздутия.

Renault Megane 2. ЗАМЕНА ТОРМОЗНЫХ ШЛАНГОВ

На автомобиле применяют четыре тормозных шлангов: два задних тормозных шланга для соединения трубопроводов, закрепленных на основании кузова, с трубопроводами, закрепленными на балке задней подвески, и два передних тормозных шланга для соединения трубопроводов с рабочими цилиндрами тормозных механизмов передних колес.

Для отворачивания гаек трубопроводов всегда применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.

Для замены шлангов тормозных механизмов передних колес выполните следующие операции.

2. Поднимите переднюю часть автомобиля, установите ее на надежные опоры и снимите колеса.

3. Отверните гайку крепления трубопровода и отведите трубопровод в сторону.

Заглушите трубопроводы (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

4. Снимите тормозной шланг с кронштейна амортизаторной стойки.

5. Выверните штуцер шланга из рабочего цилиндра тормозного механизма переднего колеса.

6. Снимите тормозной шланг с автомобиля.

7. Установите новый шланг в порядке, обратном снятию.

8. Аналогично замените шланг тормозного механизма переднего колеса с другой стороны.

Для замены шлангов тормозных механизмов задних колес выполните следующие операции.

2. Поднимите заднюю часть автомобиля и установите ее на надежные опоры.

Отверните две гайки крепления трубопроводов, закрепленных на балке задней подвески.

4. . и отведите трубопроводы в сторону.

5. Извлеките наконечники шлангов из кронштейна балки задней подвески.

6. Отверните две гайки крепления трубопроводов, закрепленных на основании кузова.

7. . и снимите тормозные шланги с кронштейна основания кузова.

8. Установите новые шланги в порядке, обратном снятию.

Видео по теме "Renault Megane 2. ЗАМЕНА ШЛАНГОВ И ТРУБОПРОВОДОВ ГИДРОПРИВОДА ТОРМОЗОВ"

замена тормозных трубок рено меган 2 "ПРОект Веста Плутон". Меняем вакуумные трубки системы изменения длины впускного трубопровода. Замена тормозных трубок. Важные моменты!

Трубопроводы тормозной системы задних колес закреплены на балке задней подвески и соединены с трубопроводами, закрепленными на днище кузова через шланги.

Для отворачивания гаектрубопроводов всегда применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.

Дальнейшие операции для наглядности показаны на автомобиле со снятым двигателем.

1. Установите автомобиль на подъемник или смотровую канаву.

3. Отверните гайки крепления трубопроводов на гидроэлектронном модуле анти- блокировочной системы тормозов (ABS).

4. Поддев, извлеките фиксаторы крепления и снимите шумоизоляцию.

5. Освободите трубопроводы из держателей (для наглядности показано на автомобиле со снятым силовым агрегатом).

6. Отверните гайку крепления трубопровода к шлангу тормозного механизма переднего колеса.

7. Аналогично отверните гайку крепления трубопровода к шлангу тормозного механизма переднего колеса с другой стороны.

8. Снимите трубопроводы тормозных механизмов передних колес.

9. Отверните гайку крепления трубопровода к рабочему цилиндру тормозного механизма заднего колеса.

10. Аналогично отверните гайку крепления трубопровода к рабочему цилиндру тормозного механизма заднего колеса с другой стороны.

11. Отверните две гайки крепления трубопроводов, закрепленных на балке задней подвески.

12. . и отведите трубопроводы в сторону.

13. Снимите с держателей трубопроводы, закрепленные на балке задней подвески (для наглядности показано на снятой с автомобиля балке задней подвески).

14. С правой стороны на основании кузова отверните две гайки переднего.

15. . и четыре гайки заднего креплений грязезащитного щитка.

16. Снимите грязезащитный щиток.

Выведите трубопроводы из держателей на основании кузова в задней.

18. . и передней частях кузова.

Видео по теме "Renault Megane 2. ЗАМЕНА ТРУБОПРОВОДОВ ТОРМОЗНОЙ СИСТЕМЫ"

замена тормозных трубок рено меган 2 Замена тормозных трубок. Важные моменты! Рено Сценик-замена тормозных трубок

Прежде чем приступать к работе, см. Примечание, представленное в начале Раздела Прокачка гидросистемы тормозов.

МОДЕЛИ, НЕ ОБОРУДОВАННЫЕ ABS

1. Если какие-либо трубка или шланг подлежат замене, снимите крышку резервуара главного цилиндра и вновь затяните ее, подложив под нее кусок полиэтилена, чтобы получить герметическое уплотнение и предотвратить потерю жидкости. В качестве альтернативы, пережмите шланги и закупорьте металлические соединительные муфты. Подложите под разъединяемую муфту ветошь, чтобы уловить вытекающую жидкость.

2. Если необходимо отсоединить шланг, отверните соединительную гайку и снимите пружинную скобу, крепящую шланг к кронштейну (обратитесь к сопроводительной иллюстрации).

3. Для того чтобы отвернуть соединительные гайки, нужен специальный накидной ключ подходящего размера (обратитесь к сопроводительной иллюстрации). В качестве альтернативы можно использовать подходящий по размеру двусторонний гаечный ключ, хотя, если гайки коррозированы, велик риск сорвать их фаски. В этом случае используйте самоблокирующийся гаечный ключ и замените трубку и поврежденные гайки. Обязательно очистите гайку, прежде чем отворачивать ее.

4. Если тормозная трубка подлежит замене, приобретите на СТО Renault уже готовую замену с установленными соединительными гайками. Согните новую трубку по профилю оригинала и установите ее на автомобиль.
5. При установке не перетяните соединительные гайки.
6. Убедитесь, что трубки и шланги проложены правильно, не перекручены и надежно закреплены скобами или кронштейнами. Убедитесь также, что шланги не зацепятся за соседние компоненты при смещении компонентов подвески и/или рулевого управления. После установки снимите полиэтилен из-под крышки резервуара (или заглушки и зажимы) и прокачайте тормозную гидросистему как описано в Разделе Прокачка гидросистемы тормозов. Смойте пролитую жидкость и проверьте систему на герметичность.

МОДЕЛИ, ОБОРУДОВАННЫЕ ABS

На моделях, оборудованных ABS, прежде чем разъединять тормозные трубки отсоедините кабель массы от батареи и не подключайте его, пока не окончите прокачку. Если не сделать этого, воздух может попасть в гидравлический блок, который очень трудно (в некоторых случаях невозможно) прокачать. При разъединении аккумулятора на моделях Scenic обратитесь к Разделу Системы заряда и запуска.

1. См. параграфы выше, уделяя внимание следующему:
a) При отсоединении тормозной трубки от гидравлического блока, немедленно закупорьте открывшийся канал блока, чтобы предотвратить проникновение в него воздуха (см. Предупреждение). Прежде чем подсоединять трубку к блоку, убедитесь, что и канал, и трубка наполнены жидкостью (обратитесь к Разделу Прокачка гидросистемы тормозов).
b) Если тормозная трубка отделена от главного цилиндра, необходимо прокачать цилиндр, прежде чем подсоединить его к системе (обратитесь к Разделу Прокачка гидросистемы тормозов).
