Снятие заднего поперечного рычага Chevrolet Lacetti
Рычаг снимаем для замены при его деформации, а также при повреждении (разрывы, отслоение резины) или сильном износе сайлент-блоков. Операции по замене рычага показываем на правой стороне автомобиля. С левой стороны автомобиля замену рычага выполняем аналогично. Вывешиваем и снимаем колесо со стороны демонтируемого рычага.
Головкой "на 17" отворачиваем гайку болта крепления рычага к подрамнику…
…удерживая болт от проворачивания накидным ключом того же размера.
Накидным ключом "на 17" отворачиваем болт крепления рычага к кулаку задней подвески.
При этом четырехгранную гайку болта удерживать не нужно, т. к. ее проворачиванию препятствует выступ на кулаке.
Снимаем задний поперечный рычаг. Устанавливаем рычаг в обратной последовательности. Так как две проушины рычага под сайлент-блоки приварены к его стержню под разными углами, рычаг монтируется только в одном положении.
При неправильной установке рычага закрепить его невозможно. Заворачиваем, но окончательно не затягиваем болт крепления рычага к кулаку и гайку болта крепления рычага к подрамнику. Окончательно затяжку соединений предписанными моментами (см. Приложения) выполняем в положении "автомобиль на колесах".
Видео про "Снятие заднего поперечного рычага" для Chevrolet Lacetti
Шевролет Lacetti замена сайлентблоков передних рычагов.сайлентбл. задних продольных реактивных тяг. Замена втулок заднего стабилизатора Лачетти Замена задних рычаговСнимаем подрамник для замены при его деформации, вызвавшей нарушение углов установки передних колес, а также при наличии трещин и разрывов в металле. Вывешиваем переднюю часть автомобиля и надежно фиксируем автомобиль на подставках заводского изготовления. Снимаем передние колеса и промежуточную трубу системы выпуска отработавших газов (см. Снятие промежуточной трубы). Снимаем заднюю опору силового агрегата (см. Замена опор силового агрегата). Извлекаем пальцы шаровых опор из проушин поворотных кулаков (см. Снятие рычага).
Головкой "на 10" отворачиваем болт крепления трубки сливной магистрали гидроусилителя рулевого управления. Отсоединяем стойки стабилизатора поперечной устойчивости от штанги стабилизатора (см. Снятие стойки стабилизатора поперечной устойчивости). Подрамник можно снять в сборе с рулевым механизмом или предварительно разъединив их. Вначале покажем способ, при котором рулевой механизм остается на своем месте. Отворачиваем два болта и две гайки крепления рулевого механизма к подрамнику (см. Снятие рулевого механизма). Подставляем под подрамник регулируемый упор.

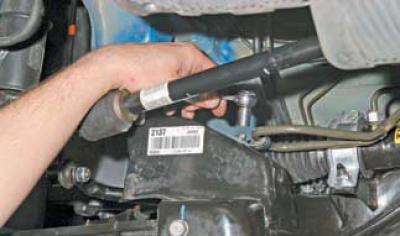

С левой стороны автомобиля головкой "на 17" отворачиваем болт заднего крепления подрамника к кузову. Аналогично отворачиваем болт заднего крепления подрамника с правой стороны автомобиля.
Через отверстие в левом рычаге подвески головкой "на 19" с удлинителем отворачиваем гайку переднего крепления подрамника. Аналогично отворачиваем гайку переднего крепления подрамника с правой стороны. Немного опускаем подрамник на упоре.
Снимаем рулевой механизм со шпилек подрамника и подвешиваем его на шнуре к тяге управления коробкой передач.
Опустив упор, снимаем подрамник в сборе с рычагами и штангой стабилизатора поперечной устойчивости.
Подрамник можно также демонтировать в сборе с рулевым механизмом. При этом предстоит отсоединить трубки гидроусилителя от рулевого механизма (слив жидкость), наконечники рулевых тяг от поворотных кулаков и отсоединить промежуточный вал рулевого механизма от вала-шестерни. Отвернув элементы крепления, снимаем с подрамника рычаги, штангу стабилизатора поперечной устойчивости и рулевой механизм.
Головкой "на 17" отворачиваем пять болтов крепления поперечины к подрамнику…
…и снимаем поперечину. Сборку и установку подрамника выполняем в обратной последовательности. Болты и гайки крепления подрамника затягиваем предписанными моментами (см. Приложения).
Видео про "Снятие подрамника" для Chevrolet Lacetti
Шевролет Lacetti замена сайлентблоков передних рычагов.сайлентбл. задних продольных реактивных тяг. Замена сайлентблоков подрамника Как снять рулевую рейку Chevrolet Lacetti для ремонта ч.1
Элементы задней подвески: 1 — передний поперечный рычаг; 2 — резиновая подушка стабилизатора поперечной устойчивости; 3 — скоба стабилизатора поперечной устойчивости; 4 — кронштейн продольного рычага; 5 — продольный рычаг; 6 — стойка стабилизатора поперечной устойчивости; 7 — ступица в сборе с подшипником и датчиком скорости вращения колеса; 8 — кулак; 9 — амортизаторная стойка; 10 — задний поперечный рычаг; 11 — подрамник; 12 — штанга стабилизатора поперечной устойчивости.
Элементы задней подвески на автомобиле: 1 — подрамник; 2 — задний поперечный рычаг; 3 — передний поперечный рычаг; 4 — пружина амортизаторной стойки; 5 — телескопическая стойка; 6 — стойка стабилизатора поперечной устойчивости; 7 — кулак; 8 — продольный рычаг; 9 — кронштейн; 10 — скоба; 11 — штанга стабилизатора поперечной устойчивости
Задняя подвеска независимая, собрана на подрамнике.
Каждое колесо подвешено на продольном и двух поперечных рычагах, амортизатор и пружина установлены соосно, образуя телескопическую амортизаторную стойку которая позволяет заднему колесу перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.
Стабилизатор поперечной устойчивости уменьшает крен автомобиля.
Амортизаторная стойка состоит из телескопической стойки, в которой установлен гидравлический газонаполненный амортизатор двустороннего действия, цилиндрической винтовой пружины, буфера хода сжатия и верхней резинометаллической опоры. Пружина опирается на чашки пружины через резиновые прокладки . Шток амортизатора соединен с верхней опорой, которая с помощью трех гаек крепится к арке заднего колеса. За счет своей эластичности опора позволяет стойке качаться при ходах подвески и демпфирует вибрации при проезде мелких неровностей.
Элементы амортизаторной стойки:
1 — телескопическая стойка; 2 — буфер хода сжатия; 3 — защитный чехол; 4 — заглушка; 5 — гайка крепления штока; 6 — верхняя опора стойки; 7 — верхняя чашка пружины; 8 — верхняя прокладка пружины; 9 — пружина; 10 — нижняя прокладка пружины
К нижней части корпуса стойки приварен кронштейн для крепления к кованому кулаку задней подвески.
В гнездо кулака входит цилиндрический поясок ступицы, а ее фланец прикреплен болтами к фланцу кулака.
Ступица составляет неразборный узел с подшипником и датчиком скорости вращения колеса антиблокировочной системы тормозов.
Тормозные силы при движении автомобиля воспринимаются продольными рычагами, а силы в направлении, перпендикулярном продольной оси автомобиля, — поперечными рычагами подвески.
Для обеспечения подвижности рычагов в соединениях с кузовом и кулаками в проушины рычагов запрессованы сайлент-блоки . Передним концом продольный рычаг крепится к кронштейну, закрепленному на кузове, а задним — к проушине кулака. Каждый поперечный рычаг одним концом крепится к проушине кулака, а другим — к подрамнику, закрепленному на кузове.
Болт крепления переднего поперечного рычага к подрамнику имеет эксцентриковый поясок и эксцентриковую шайбу, а отверстие в подрамнике под болт — овальную форму. При повороте болта изменяется положение рычага относительно подрамника, за счет чего регулируется схождение колеса.
Для повышения поперечной устойчивости и уменьшения углов крена автомобиля установлен стабилизатор поперечной устойчивости. Штанга стабилизатора в своей средней части крепится скобами через резиновые разрезные подушки к кузову. Стержни стоек стабилизатора изготовлены из полимерного материала, а на концах стержней выполнены шаровые опоры. Стойки стабилизатора соединяют концы штанги стабилизатора с корпусами телескопических стоек.
Элементы задней подвески на автомобиле: 1 — подрамник; 2 — задний поперечный рычаг; 3 — передний поперечный рычаг; 4 — пружина амортизаторной стойки; 5 — телескопическая стойка; 6 — стойка стабилизатора поперечной устойчивости; 7 — кулак; 8 — продольный рычаг; 9 — кронштейн; 10 — скоба; 11 — штанга стабилизатора поперечной устойчивости.
Элементы амортизаторной стойки: 1 — телескопическая стойка; 2 — буфер хода сжатия; 3 — защитный чехол; 4 — заглушка; 5 — гайка крепления штока; 6 — верхняя опора стойки; 7 — верхняя чашка пружины; 8 — верхняя прокладка пружины; 9 — пружина; 10 — нижняя прокладка пружины.
Стабилизатор поперечной устойчивости: стойка; штанга; кронштейн; подушка.
Элементы крепления штанги стабилизатора к подрамнику (для наглядности показано на подрамнике демонтированном в сборе с рычагами)
Резиновые подушки крепления штанги стабилизатора поперечной устойчивости к подрамнику передней подвески меняем при разрывах и вспучивании резины, а также при значительном износе подушек, вследствие которого возникает люфт в соединении деталей.
Элементы крепления штанги стабилизатора к подрамнику расположены в труднодоступных местах — между подрамником и кузовом. Поэтому завод-изготовитель рекомендует выполнять замену подушек на подрамнике, снятом с автомобиля. При этом приходится выполнять много сложных операций по демонтажу подрамника (см. Снятие подрамника). С целью снижения трудоемкости операций предлагаем подрамник полностью не демонтировать, а немного опустить, обеспечив доступ к местам крепления штанги стабилизатора. Для этого подставляем под подрамник регулируемый упор и отворачиваем болты и гайки крепления подрамника к кузову (см. Снятие подрамника).
Опускаем на упоре заднюю часть подрамника приблизительно на высоту 60–70 мм.
…два болта крепления кронштейна штанги стабилизатора к подрамнику.
Снимаем разрезную резиновую подушку.
Разрез в подушке должен быть направлен к передней части автомобиля.
Аналогично демонтируем кронштейн и резиновую подушку с другой стороны штанги стабилизатора.
Штангу стабилизатора поперечной устойчивости снимаем для замены при ее деформации или поломке.
Для демонтажа штанги отсоединяем от нее стойки стабилизатора поперечной устойчивости (см. Снятие стойки стабилизатора поперечной устойчивости) и снимаем кронштейны крепления штанги к подрамнику (см. выше).
Снимаем штангу стабилизатора поперечной устойчивости.
Монтируем штангу стабилизатора поперечной устойчивости в обратной последовательности. Устанавливаем новые подушки на штангу и крепим штангу к подрамнику и к стойкам стабилизатора. Болты крепления кронштейнов штанги и гайки крепления пальцев шаровых шарниров стоек стабилизатора затягиваем предписанными моментами (см. Приложения).
